Type de produit	Interrupteur de pression auxiliaire
Marque	Honeywell
Modèle	43191680-002
Applications compatibles	Vannes de régulation ML6421, ML7421 (séries 001/002)
Alimentation électrique	24 V ou 230 V (selon modèle de vanne)
Charge maximale (résistive)	5 A
Charge maximale (inductive)	3 A
Fonctions principales	Commutation de pression pour signalisation ou sécurité
Type de montage	Montage sur vanne ou sur rail DIN
Dimensions (L x l x h)	Environ 60 x 30 x 40 mm
Poids	Environ 50 g
Matériau du boîtier	Plastique technique
Indice de protection	IP40 (estimation)
Température de fonctionnement	-10 °C à +60 °C
Conformité	DIN EN ISO 9001/14001
Entretien et nettoyage	Essuyer avec un chiffon sec et non abrasif
Sécurité	Débrancher l'alimentation avant toute intervention
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; remplacer l'ensemble
Informations générales	Utiliser uniquement avec les vannes Honeywell recommandées

FOIRE AUX QUESTIONS - 43191680-002 HONEYWELL

Quelle est la fonction de l'interrupteur de pression 43191680-002 ?

Cet interrupteur de pression auxiliaire est conçu pour détecter un seuil de pression et commuter un circuit électrique (par exemple pour signaler un état ou déclencher une sécurité) dans les systèmes de vannes de régulation Honeywell.

Avec quelles vannes cet interrupteur est-il compatible ?

Il est compatible avec les vannes Honeywell des séries ML6421 et ML7421 (versions 001 et 002, en 24 V ou 230 V).

Quels sont les calibres électriques maximaux ?

La charge maximale est de 5 A en charge résistive et 3 A en charge inductive sous 24 V ou 230 V selon le modèle de vanne.

Comment installer l'interrupteur de pression ?

Suivez les instructions de montage fournies : fixez l'interrupteur sur la vanne ou sur un rail DIN, raccordez les fils selon le schéma, et vérifiez le réglage de pression. Attention : coupez l'alimentation avant toute manipulation.

Peut-on régler le seuil de pression ?

Oui, l'interrupteur dispose d'un réglage de seuil (non visible ici) ; reportez-vous à la notice complète pour la procédure de calibrage.

Comment entretenir cet interrupteur ?

Nettoyez le boîtier avec un chiffon sec et non abrasif. Ne pas utiliser de solvants. Vérifiez périodiquement le serrage des connexions.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, remplacez l'interrupteur complet car il n'est pas réparable.

Est-ce que cet interrupteur est étanche ?

Non, l'indice de protection estimé est IP40, il doit être installé à l'abri des projections d'eau et de la poussière.

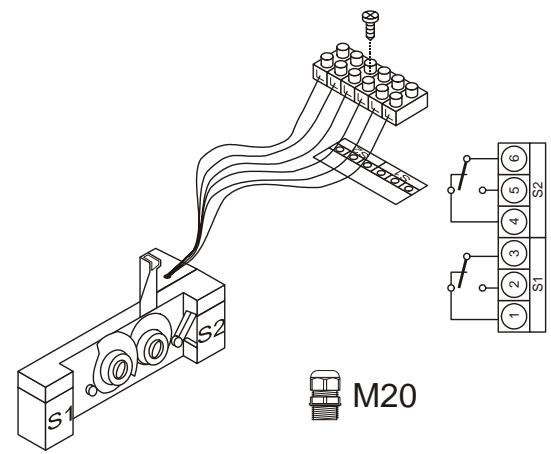

Où trouver le schéma de raccordement ?

Le schéma est imprimé sur l'étiquette du produit ou dans la notice d'installation téléchargeable sur notre site.

Comment obtenir la notice technique complète ?

Vous pouvez télécharger gratuitement la notice PDF sur notice-facile.com en recherchant le modèle 43191680-002 de Honeywell.

MODE D'EMPLOI 43191680-002 HONEYWELL

D Montageanweisung
F Instructions d'installation
Istruzioni di montaggio
NL Installatievoorschrift
DK Installasionsinstruktus
N Installationsinstruktioner
FIN Asennusohje
S Installation instruktioner
E Instrucciones de montaje

43191680- 001/002

Auxiliary Switches

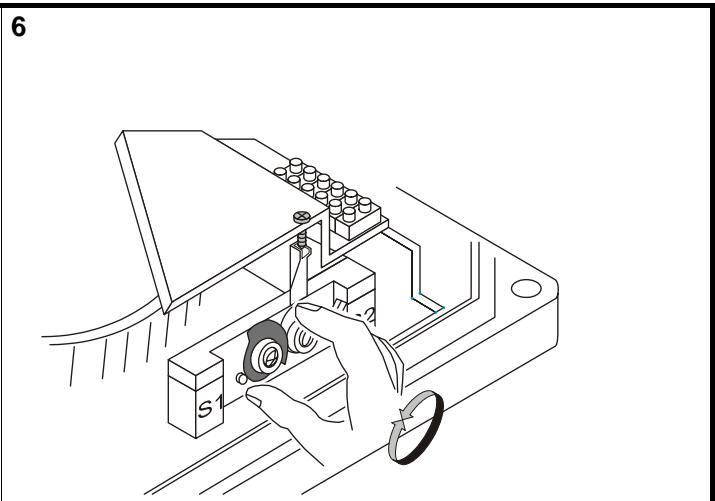

INSTALLATION INSTRUCTIONS

00A
00B

max.:

5 A (res. load)
3 A (ind. load)

24 V:

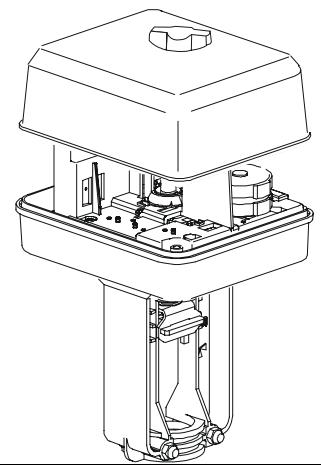

ML6421A3005
ML6421B3004
ML7421A3004
ML7421B3003

230 V:

ML6421A3013

ML6421B3012

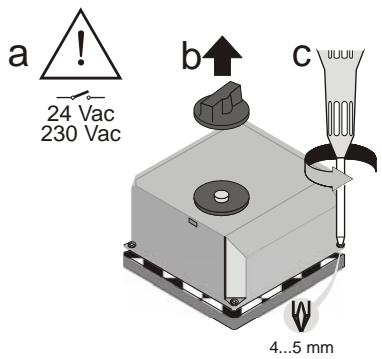

1

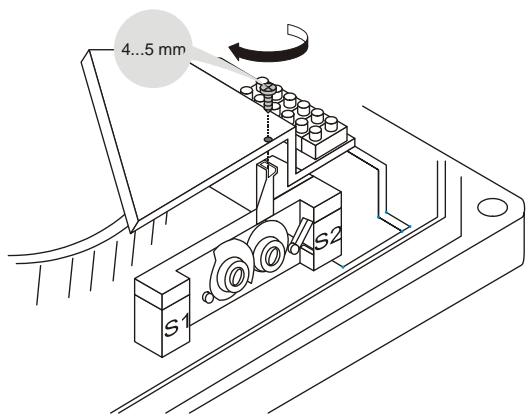

2

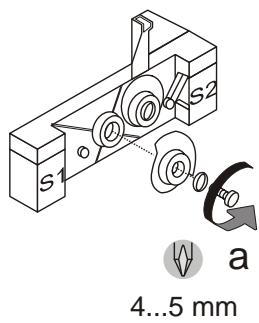

3

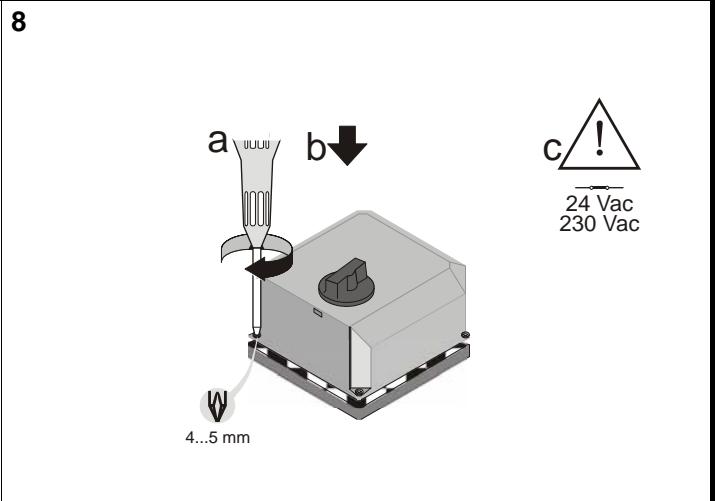

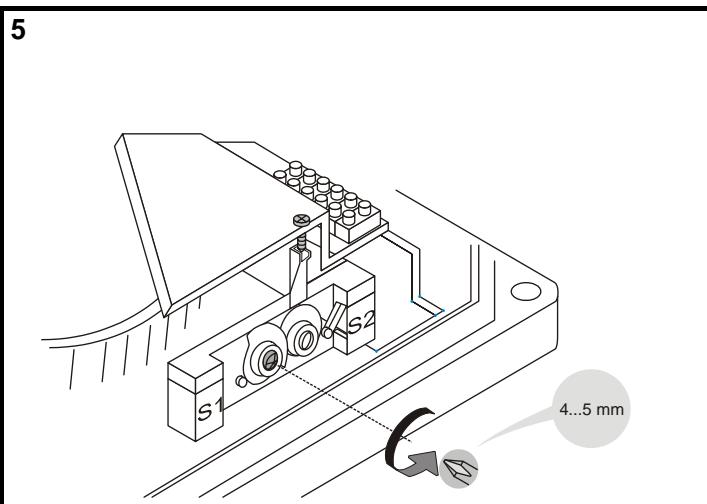

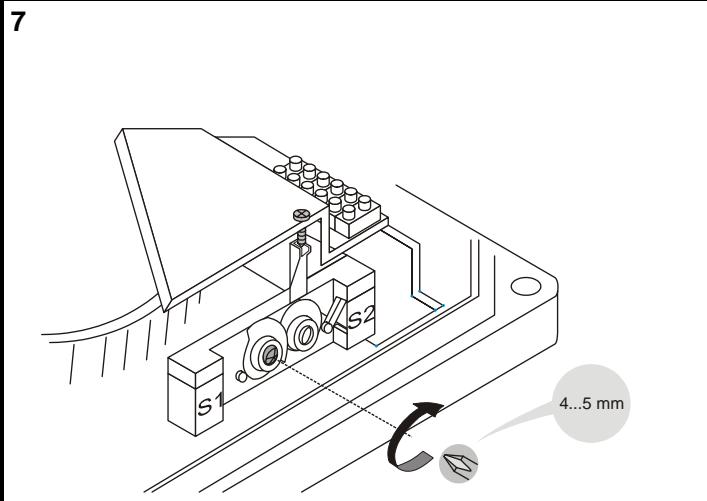

4

Honeywell

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Switzerland by its Authorized Representative:

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schönaich / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany

MU1B-0349GE51 R0406A

DIN EN ISO

9001/14001
