D15NP - Régulateur de pression HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de pression
Marque	HONEYWELL
Modèle	D15NP
Diamètres disponibles	DN50 à DN200
Fonction principale	Réduction et stabilisation de la pression aval
Pression d'entrée maximale	16 bar (estimation courante)
Plage de pression de sortie	1 à 10 bar (selon réglage)
Température de fluide maximale	80 °C (estimation)
Raccordement	Brides DN correspondantes
Matériau du corps	Acier ou fonte (selon version)
Pièces de rechange	Joints, membranes, ressorts (références fournies dans la notice)
Entretien	Nettoyer le filtre amont (F76S-F) régulièrement
Sécurité	Utiliser uniquement en état impeccable, respecter les instructions de montage
Installation	Monter en respectant le sens d'écoulement
Poids approximatif	Variable selon DN : de 5 kg (DN50) à 50 kg (DN200)
Dimensions (L x l x h)	Variables selon DN (voir notice)
Réparabilité	Pièces détachées disponibles, réparation par personnel qualifié
Accessoires recommandés	Filtre F76S-F, capteur d'impuretés
Utilisation prévue	Réseaux de fluides compatibles (eau, air, gaz non corrosifs)

FOIRE AUX QUESTIONS - D15NP HONEYWELL

Comment régler la pression de sortie du D15NP ?

Utilisez la vis de réglage située sous le capot. Tournez dans le sens horaire pour augmenter la pression, antihoraire pour la diminuer. Consultez la notice pour la plage exacte.

Quelle est la pression d'entrée maximale admissible ?

La pression d'entrée maximale est généralement de 16 bar pour ce modèle. Vérifiez les spécifications sur la plaque signalétique.

Puis-je utiliser le régulateur pour du gaz ?

Oui, à condition que le gaz soit compatible avec les matériaux du régulateur (joints, membrane). Utilisez-le uniquement pour des fluides non corrosifs.

Comment nettoyer le filtre amont ?

Le filtre F76S-F doit être nettoyé régulièrement. Coupez l'alimentation, démontez le bol du filtre, nettoyez la cartouche à l'eau claire et remontez.

Quelles sont les pièces de rechange disponibles ?

Les pièces de rechange incluent les joints, membranes, ressorts et kits de réparation. Les références sont listées dans la notice pour chaque diamètre (DN50 à DN200).

Quelle est la différence entre D15P et D15NP ?

Le D15NP est une variante du D15P avec des caractéristiques de réglage ou de matériau spécifiques. Consultez la notice comparative pour les détails techniques.

Comment installer le régulateur ?

Montez le régulateur sur la conduite en respectant le sens d'écoulement indiqué par la flèche. Utilisez des joints adaptés et serrez les brides au couple recommandé.

Que faire en cas de fuite ?

Coupez l'alimentation et dépressurisez le circuit. Vérifiez les joints et le serrage des brides. Remplacez les pièces défectueuses par des pièces d'origine.

Le régulateur peut-il être réparé ?

Oui, il est réparable. Utilisez les kits de réparation et respectez les instructions de la notice. Seul un personnel qualifié doit effectuer les réparations.

Quelle est la durée de vie du D15NP ?

Avec un entretien régulier (nettoyage du filtre, vérification des joints), le régulateur peut fonctionner plusieurs années. La durée dépend des conditions d'utilisation.

MODE D'EMPLOI D15NP HONEYWELL

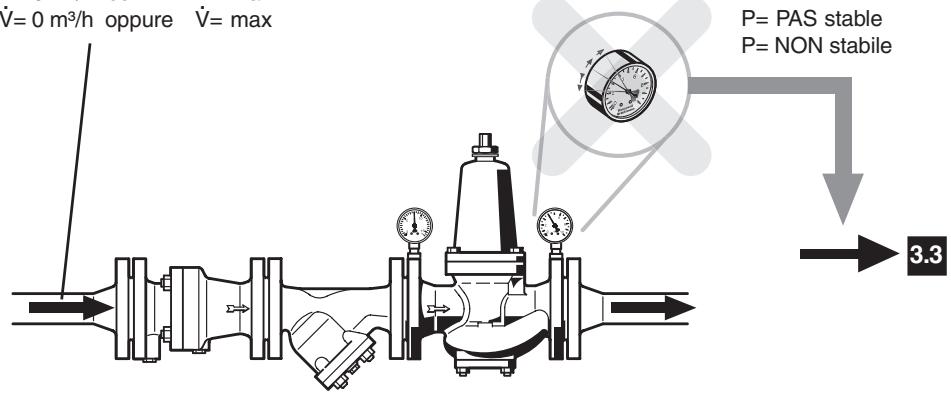

V=max V=max V=max V=max

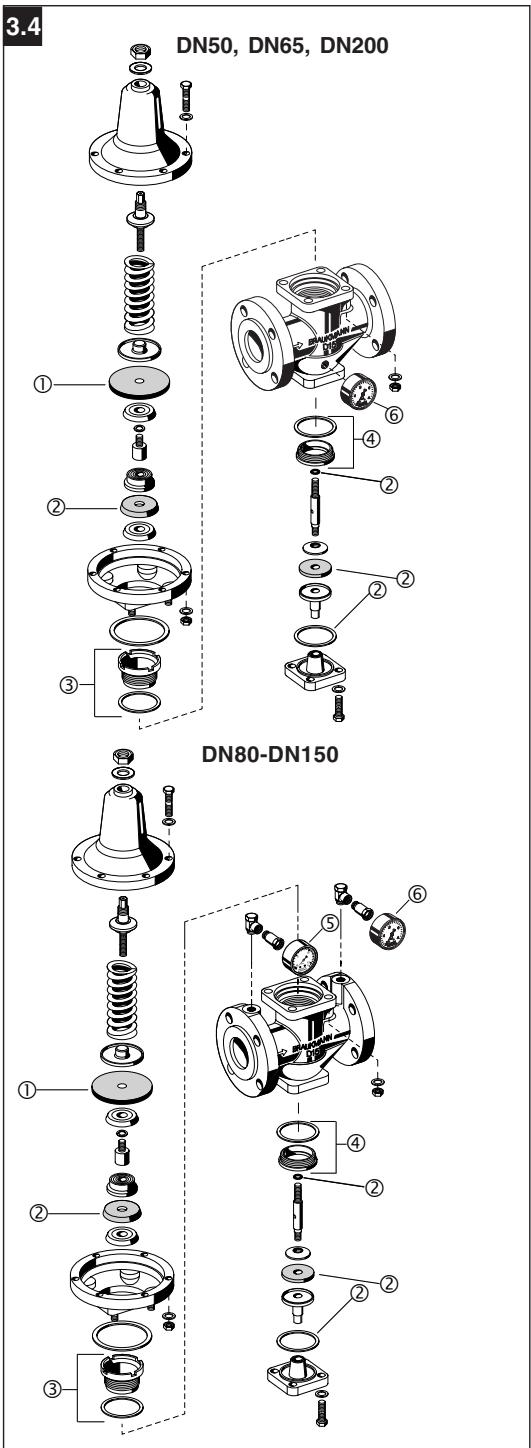

4. Pièces de rechange

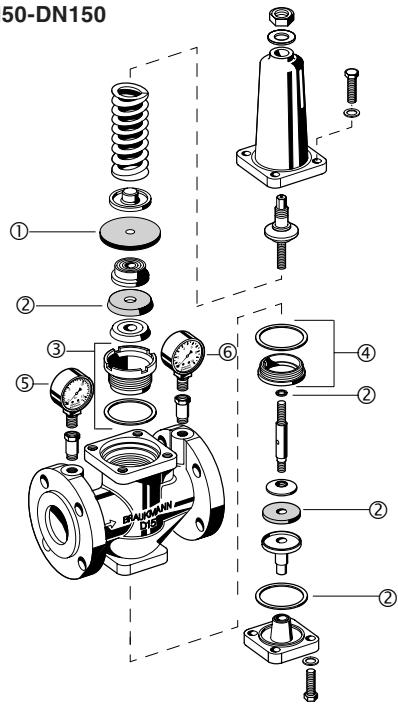

3.3 DN50-DN150

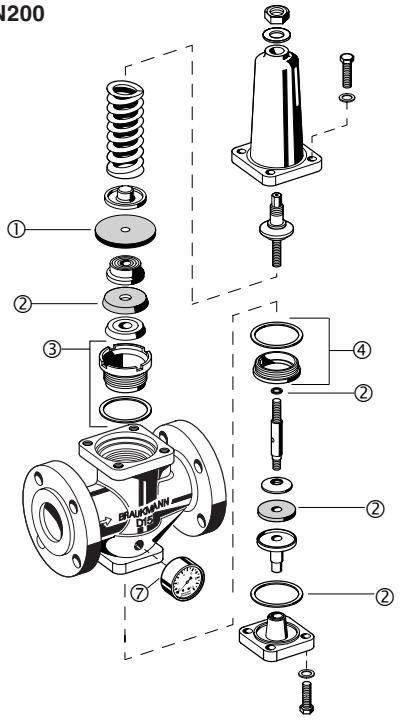

DN200

D15P

①	DN 50	5707300
	DN 65	5707400
	DN 80	5707500
	DN 100	5707600
	DN 125	5707700
	DN 150	5707800
	DN 200	5707900
②	DN 50	0901353
	DN 65	0901354
	DN 80	0901355
	DN 100	0901356
	DN 125	0901357
	DN 150	0901358
	DN 200	0901359
③	DN 50	0900255
	DN 65	0900256
	DN 80	0900257
	DN 100	0900258
	DN 125	0900259
	DN 150	0900260
	DN 200	0900261
④	DN 50	0900247
	DN 65	0900248
	DN 80	0900249
	DN 100	0900250
	DN 125	0900251
	DN 150	0900252
	DN 200	0900253
⑤	DN50-DN150	M39M-A1
⑥	DN50-DN150	M39M-A1
⑦	DN200	M07M-A1

D15NP

① DN 50 5708000 DN 65 5708100 DN 80 5708200 DN 100 5708300 DN 125 5708400 DN 150 5708500 DN 200 5708600 ② DN 50 0901353 DN 65 0901354 DN 80 0901355 DN 100 0901356 DN 125 0901357 DN 150 0901358 DN 200 0901359 ③ DN 50 0900255 DN 65 0900256 DN 80 0900257 DN 100 0900258 DN 125 0900259 DN 150 0900260 DN 200 0900261 ④ DN 50 0900247 DN 65 0900248 DN 80 0900249 DN 100 0900250 DN 125 0900251 DN 150 0900252 DN 200 0900253 ⑤ DN80-DN150 M07M-A16 ⑥ DN50-DN200 M07M-A4

N'utiliser l'appareil que

• dans un état impeccable
• selon les prescriptions
• En tenant compte de la sécurité.

Observer l'instruction de montage.

Remédier immédiatement à tout défaut.

Les détendeurs D15P/D17P et D15NP sont uniquement destinés au domaine d'application dont il est question dans ces instructions de montage. Tout autre emploi est considéré comme étant contraire à leur but.

Tous les travaux de montage seront exécutés par un personnel compétent ayant reçu l'autorisation.

D Schmutzfänger GB Y Strainer F Capteur d'impuretés

F76S-F

D Filtrage GB Réservoir-rising filter F Filtrefin Filtro in controlavaggio

Braukmann
