MODE D'EMPLOI USB 2.0 AND FIREWIRE 6-PORT PCI CARD BELKIN

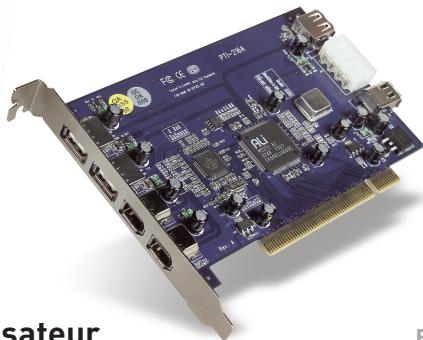

Carte PCI 6 ports USB 2.0 à haut débit et FireWire
Mise à niveau de votre ordinateur portable et performance ultra-rapide
Manuel de l'utilisateur
F5U508
Table des matieres
Introduction 1
Présentation 2
Charactéristiques 2
Specifications 2
Contenu de l'emballage 3
Configuration requise 3
Systèmes d'exploitation compatibles 4
Installation 5
Procedure d-installation sous Windows 98 SE 5
Vérification de l'installation (Windows 98 SE) 7
Procedure d'installation sous Windows Me 9
Vérification de l'installation (Windows Me) 10
Procedure d'installation sous Windows 2000 12
Vérification de l'installation pour Windows 2000 avec Service Pack 4 ....13
Vérification de l'installation (Windows 2000) 15
Procedure d'installation sous Windows XP 17
Vérification de l'installation pour Windows XP avec Service Pack 1.... 18
Vérification de l'installation (Windows XP) 21
Installation d'un hub USB 2.0 à haut débit. 23
Offre logicielle a valeur ajoutee 24
Information 25
Bienvenue dans le monde des connexions à haut débit de Belkin!
Merci d'avoir besoin la carte PCI USB 2.0 à haut débit et FireWire de Belkin (la carte PCI).
Vous pouvez maintainer partager au niveau de la technologie USB et FireWire® la plus recente et profiter d'un vaste可以选择 des nouveaux produits USB 2.0 à haut débit et FireWire!
Les produits USB 2.0 et FireWire, tels que disques durs, scanners, imprimantes, caméras video et autres, fonctionneront plus vite que jamais. Vos apparèels USB actuels continueront de fonctionner comme par le passé et, dans certains cas, fonctionneront même更好地 de cette carte PCI. Suivez la méthode d'installation simple fournie dans leprésent manuel pour pouvoir utiliser votre carte PCI, puis laissez-vous grisser par le débit et la capacité d'emploi de Belkin!
Présentation
\section*{Charakteristiques}
- 3 ports USB 2.0 à haut débit (2 ports externes, 1 interne)
- 3 ports FireWire de 400 Mbps (2 externes, 1 interne)
- Possibilité de connexion simultanée de périhériques à faible, plein et haut débit
- Détction automatique de nouveaux péripériques et de leur début au fur et à mesure de leur branchement
- Rétrocompatible avec les périhériques USB 1.1
- Entièrement conforme aux specifications de l'USB
- Compatibleité totale avec les périhériques FireWire OHCI
- Technologie Plug-and-Play
- Connecteur interne d'alimentation CC auxiliaire
FR
Specifications
Interface PCI
- Conformé à la Specification PCI 2.2 (aussi rétrocompatible avec la Specification 2.1)
- Prend en charge la spécification PCI 1.1 de gestion d'alimentation
Interface USB
- Conforme à la version USB 2.0
- Conformé à la norme OHCI Open Host Controller Interface (contrôleur d'hôte USB 1.1)
- Conforme à la norme EHCI (contrôleur d'hôte USB 2.0)
- Intensité: 500 mA par port
- Prend en charge jusqu'à 127 périhériques
- Prend en charge les modes de veille système S1-S4
2
Présentation
Interface FireWire
- Deux ports IEEE 1394 externes de 400 Mbps
- Compatible OHCl 1.0
- Compatible IEEE 1394a rev. 5
- Connecteur interne d'alimentation auxiliaire
- Prend en charge 8 DMA isochrones d'émission
- Prend en charge 4 DMA isochrones de réception
- Puissance en sortie : 15 watts (12 V @ 1,25 A) par port avec alimentation auxiliaire provenant du bloc d'alimentation de l'ordinateur
- 5 watts (12 V @ 0,05 A) sans alimentation auxiliaire provenant du bloc d'alimentation de l'ordinateur
Contenu de l'emballage
- Carte PCI USB 2.0 à haut débit et FireWire
- Manuel d'utilisation
- CD d-installation
Configuration requise
- Proesseur Pentium II de 266 MHz
32 Mo RAM - Un emplacement PCI compatible PCI 2.1 ou 2.2
- Windows® 98 SE, 2000, Me ou XP
Systèmes d'exploitation compatibles
| Système d'exploitation | Prise en charge de l'USB 1.x | Prise en charge de l'USB 2.0 | Prise en charge FireWire |
| Windows 98 SE | Oui | Oui | Oui |
| Windows 2000 | Oui | Oui | Oui |
| Windows Me | Oui | Oui | Oui |
| Windows XP | Oui | Oui | Oui |
FR
Reportez-vous à la section correspondant à la version de votre système d'exploitation Windows.
Procedure d'installation sous Windows 98 SE
Cette procédure permet d'installer deux contrôleurs OHCI USB 1.1, un contrôleur d'hote EHCI USB 2.0 et un contrôleur d'hote IEEE 1394.
- Insérez le CD d'installation du F5U508 dans le lecteur de CD-ROM. ÀpRESquèques instants, le menu principal démarre automatiquement et afficheles options d'installations disponibles.
- Sélectionnez « Install USB 2.0 Driver [Installer le pilote USB 2.0] ». Àprouv avoir cliqué sur « Next [suivant] » à l'assistant d'installation InstallShield, sélectionnez « No, I will restart my computer later [Non, je redémarrerais mon ordinateur plus tard ]», Cliqué sur « Finish [Terminer] ». Cliquer ensuite sur « Exit [Quitter] » sur l'écran F5U508.
- Ouvrez le menu Demarrer au coin inférieur gauche du bureau de Windows. Sélectionné « Éteindre», puis cliquez sur « OK »
- Une fois l'ordinaire complètement étant, retirez son capot et recherche un emplacement PCI libre.
- Retirez l'obturator du port correspondant à l'emplacement PCI que vous souhaitez utiliser. (L'obturator est généralement maintenu en place par une seule vis).
- Insérez la carte PCI dans son emplacement. Appuyez suffisamment afin qu'elle soit bien en place. Fixez la carte PCI avec la vis retiree au cours de l'etape n° 5 ci-dessus.
- Àprous avoir installé la carte PCI, remettez le capot en place et allumez l'ordinateur.
- Une fois que Windows a redémarré, la carte PCI est détectée. L'installation des pilotes requis commence alors.
Installation
Remarque: Selon la vitesse de votre ordinateur, 30 secondes peuvent être nécessaires pour la détéction de la carte PCI.
- Windows détecte le « PCI Universal Serial Bus » et la boîte de dialogue de l'assistant d'ajout de nouveau matériel apparaît. Cliquez sur « Next [Suivant] »
- Sélectionnez l'option « Search for the best driver for your device [Recherche le meilleur pilote pour votre péripérisque]», puis cliquez sur « Next [Suivant] »
- Désélectionnez toutes les cases, puis cliquez sur « Next [Suivant] »
- Windows trouve les pilotes correspondant à « ALi USB to Open Host Controller ». Sélectionnez « The updated driver [Le pilote mis à jour] » (recommende). Cliquez sur « Next [Suivant] »
- Windows trouve les pilotes correspondant à « ALi PCI to USB Open Host Controller ». Cliquez sur « Next [Suivant] »
- Vous serez maintainant invite à insérer le CD d'installation de Windows 98 SE dans votre lecteur de CD-ROM. Insérez le CD et cliquez sur « OK »
Remarque: Le repertoire affiché à l'écran et demandant le CD d'installation de Windows 98 SE peut ne pas être correct. Généralement, les pilotes sont situés dans un dossier nommé « Win98 » sur le CD de Windows 98 SE.
- Windows détecte le « PCI Universal Serial Bus » et la boîte de dialogue de l'assistant d'avout de nouveau matériel apparaît. Cliquez sur « Next [Suvivant] ». Répétez les étapes 9 à 13, puis cliquez sur « Finish [Terminer] ».
- Windows recherche maintainant le pilote pour « ALi USB to Enhanced Host Controller », puis détecte le « PCI OHCI Compliant IEEE Host Controller ». Cliquez sur « Next [Suvient] »
Installation
- Sélectionnez l'option « Search for the best driver for your device [Rechercher le meilleur pilote pour votre péripérisque]», puis cliquez sur « Next [Suisant] »
- Désélectionnéz toutes les cases, puis cliquez sur « Next [Suivant] »
- Windows recherche le pilote « PCI OHCI Compliant IEEE 1394 Host Controller ». Cliquer sur « Next [Suivant] »
- Cliquez sur « Finish [Terminer] » pour achever l'installation du contrôleur hôte IEEE 1394.
- Windows peut vous demander de faire redémarrer l'ordinateur. Cliquez sur « Yes [Oui] » pour redémarrer.
L'installation de la carte PCI est maintenant terminée.
Vérification de l'installation (Windows 98 SE)
Ouvre le Gestionnaire de péripériques de Windows afin de vous assurer que votre carte PCI a été correctement installée.
- Cliquez avec le bouton droit de la souris sur le Poste de travail et seLECTIONnez Propriétés.
- Sélectionnez l'onglet Gestionnaire de périhériques.
- Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controllers ». La liste « Universal Serial Bus Controllers » comprendmentenant deux entrées « ALi to USB Open Host Controller», une entrée « ALi to USB Enhanced Host Controller», une entrée « USB 2.0 Root Hub » et deux entrées « USB Root Hub »
Remarque: Si vous ordinateur est équipé de ports USB intégrés ou si d'autres cartes contrôleur PCI USB sont installées, vous verrez des entrées de contrôleur USB et de Hub racine supplémentaires.
Installation
- Cliquez sur le signe plus (+) à côté de « IEEE 1394 Bus Controller ». La liste « IEEE 1394 Bus Controller » compte maintenant une entrée « PCI OHCI Compliant IEEE 1394 Host Controller »
Remarque: Si vous ordinateur est équipé de ports IEEE 1394 intégrés ou si d'autres cartes contrôleur PCI IEEE 1394 sont installées, vous verrez des entrées « IEEE 1394 Host Controller »
FR
Procedure d'installation sous Windows Me
Cette procédure permet d'installer deux contrôleurs OHCI USB 1.1, un contrôleur d'hote EHCI USB 2.0 et un contrôleur d'hote IEEE 1394.
- Insérez le CD d'installation du F5U508 dans le lecteur de CD-ROM. Àpres quelques instants, le menu principal démarre automatiquement et affiche les options d'installations disponibles.
- Sélectionnez « Install USB 2.0 Driver [Installer le pilote USB 2.0] ». ÀpRES avoir cliqué sur « Next [suivant] » à l'assistant d'installation InstallShield, sélectionnez « No, I will restart my computer later [Non, je redémarrerais mon ordinateur plus tard] ». Cliqué sur « Finish [Terminer] ». Cliques ensuite sur « Exit [Quitter] » sur l'écran F5U508.
- Ouvrez le menu Demarrer au coin inférieur gauche du bureau de Windows. Sélectionnez « Éteindre», puis cliquez sur « OK »
- Une fois l'ordinaire complètement éteint, retirez son capot et recherche un emplacement PCI libre.
- Retirez l'obturateur du port correspondant à l'emplacement PCI que vous souhaitez utiliser. (L'obturateur est généralement maintenu en place par une seule vis).
- Insérez la carte PCI dans son emplacement. Appuyez suffisamment ain qu'elle soit bien en place. Fixez la carte PCI avec la vis retiree au cours de l'etape n° 5 ci-dessus.
- Àpès avoir installé la carte PCI, remettez le capot en place et allumez l'ordinateur.
- Une fois que Windows a redémarré, la carte PCI est détectée. L'installation des pilotes requis commence alors.
Remarque: Selon la vitesse de votre ordinateur, 30 secondes peuvent être nécessaires pour la détéction de la carte PCI.
Installation
- Windows détecte et installe le pilote de « Ali PCI to USB Open Host Controller » (deux fois), « USB Root Hub » (deux fois), « Ali PCI to USB Enhanced Host Controller » et un « USB 2.0 Root Hub »
- Sélectionnez l'option « Search for the best driver for your device [Rechercher le meilleur pilote pour votre périphérique] » (récommandé), puis cliquez sur « Next [Suivant] »
- Windows recherche maintainant le pilote requis dans sa base de données.
- Il se peut qu'un message de Windows vous demande le CD de Windows Me dans le lecteur de CD-ROM pour installer le fichier « 1394bus.sys ». Insérez le Cd et cliquez sur « OK »
FR
Remarque: Le repertoire affché à l'écran et demandant le CD d'installation de Windows Me peut ne pas été correct. Généralement, les pilotes sont situés dans un dossier nommé « Win9X » sur le CD de Windows Me.
- L'installation du « OHCI Compliant IEEE 1394 Host Controller » est maintainant terminée. Cliquez sur « Finish [Terminer] »
- Une fenêtre « System Settings Change [Modification des paramétres système] » s'ouvre et vous demande de redémarrer l'ordinaireur pour que les modifications soient prises en compte. Cliquez sur « Yes [Oui] » pour redémarrer.
Vérification de l'installation (Windows Me)
Une fois l'installation terminée, ouvre le Gestionnaire de péripériques de Windows afin de vous assurer que la carte PCI a été correctement installée.
- Cliquez avec le bouton droit de la souris sur le Poste de travail et seLECTIONnez Propriétés.
- Sélectionnéz l'onglet Gestionnaire de périhériques.
Installation
- Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controllers ». La liste « Universal Serial Bus Controllers » comprend maintainant deux entrées « ALi to USB Open Host Controller», une entrée « ALi to USB Enhanced Host Controller», une entrée « USB 2.0 Root Hub » et deux entrées « USB Root Hub »
Remarque: Si vous ordinateur est équipé de ports USB intégrés ou si d'autres cartes contrôleur PCI USB sont installées, vous verrez des entrées de contrôleur USB et de Hub racine supplémentaires.
- Cliquez sur le signe plus (+) à côté de « IEEE 1394 Bus Controller ». La liste « IEEE 1394 Bus Controller » compte maintenant une entrée « PCI OHCI Compliant IEEE 1394 Host Controller »
Remarque: Si vous ordinateur est équipé de ports IEEE 1394 intégrés ou si d'autres cartes contrôleur PCI IEEE 1394 sont installées, vous verrez des entrées « IEEE 1394 Host Controller »
- Cliquez sur le signe plus (+) à côté de « Network Adapters [Cartes réseau] ».
- La liste « Network Adapters [Cartes réseau] » compte maintenant une entrée « NDIS 1394 Net Adapter »
Remarque :Si vous ordinateur est équipé de ports IEEE 1394 intégrés ou si d'autres cartes contrôleur PCI IEEE 1394 sont installées, vous verrez des entrées « IEEE 1394 Host Controller » et « 1394 Net Adapter » supplémentaires.
Installation
Procedure d'installation sous Windows 2000
Cette procédure permet d'installer deux contrôleurs OHCI USB 1.1, un contrôleur d'hote EHCI USB 2.0 et un contrôleur d'hote IEEE 1394.
Sous Windows 2000 avec Service Pack 4, tous les pilotes requis sont déjà inclus dans le système d'exploitation. Il n'est pas nécessaire d'inlocker les pilotes inclus sur le CD d'installation F5U508.
FR
Pour confirmer la version de Windows installée sur l'ordinateur, cliquez du bouton droit sur l'icône « Poste de travail » située sur le bureau de Windows puis, Sélectionnez « Propriétés »
La fenêtre « Propriétés système » s'ouvre et donne des informations sur la version de Windows qui est installée sur l'ordinateur. Si le Service Pack 3 de Windows ou version antérieure est installé, vous nevez installer les pilotes fournis sur le CD d'installation F5U508.
Si vous découvert que le Service Pack 4 de Windows 2000 est installé, suive les étapes ci-dessous.
- Ouvrez le menu Demarrer au coin inférieur gauche de l'écran de Windows, puis sélectionnez Arrête et cliquez sur OK.
- Une fois l'ordinaire complètement étant, retirez son capot et recherche un emplacement PCI libre.
Installation
- Retirez l'obturator du port correspondant à l'emplacement PCI que vous souhaitez utiliser. (L'obturator est généralement maintenu en place par une seule vis).
- Insérez la carte PCI dans son emplacement. Appuyez suffisamment ain qu'elle soit bien en place. Fixez la carte PCI avec la vis retiree au cours de l'etape n° 3 ci-dessus.
- Àprous avoir installé la carte PCI, remettez le capot en place et allumez l'ordinateur.
- Lorsque Windows redémarre, la carte PCI est détectée et installe les pilotes pour deux « Ali PCI to USB Open Host Controller », un « Standard Enhanced PCI to USB Host Controller », un « USB 2.0 Root Hub », deux entreprises « Root Hub » et un « OHCI Compliant IEEE 1394 Host Controller».
Remarque: Selon la vitesse de votre ordinateur, 45 secondes peuvent être nécessaires pour la détéction de la carte PCI.
Vérification de l'installation pour Windows 2000 avec Service Pack 4
Une fois l'installation terminée, ouvre le Gestionnaire de péripériques afin de vous assurer que la carte PCI a été correctement installée.
- Cliquez avec le bouton droit de la souris sur Poste de travail.
- Sélectionnez Propriétés.
- Sélectionnéz l'onglet Matériel, puis cliquez sur le bouton Gestionnaire de péripériques.
- Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controller »
Installation
La liste « Universal Serial Bus Controllers » comprendmentant deux entree « ALi to USBOpen Host Controller», une entree « Standard Enhanced PCI to USB Host Controller», une entree « USB 2.0 Root Hub » et deux entrees pour « USB Root Hub »
Remarque: Si vous ordinateur est équipé de ports USB intégrés ou si d'autres cartes contrôleur PCI USB sont installées, vous verrez des entrées de contrôleur racine supplémentaires.
- Cliquez sur le signe plus (+) à côté de « IEEE 1394 Bus Controller ». La liste « IEEE 1394 Bus Controller » compte maintenant une entrée « OHCI Compliant IEEE 1394 Host Controller »
Remarque: Si vous ordinateur est équipé de ports IEEE 1394 intégrés ou si d'autres cartes contrôleur PCI IEEE 1394 sont installées, vous verrez des entrées « IEEE 1394 Host Controller » supplémentaires.
Si le Service Pack 3 ou version antiérieure de Windows 2000 est installé sur l'ordinateur, suivez les instructions ci-dessous.
- Insérez le CD d'installation du F5U508 dans le lecteur de CD-ROM. ÀpRESquêles instantes, le menu principal démarre automatiquement et afficheles options d'installations disponibles.
- Sélectionnez « Install USB 2.0 Driver [Installer le pilote USB 2.0] ». Une fois le pilote installé, Sélectionnez « No, I will restart my computer later [Non, je redémarrerai mon ordinateur plus tard] ». Sélectionnez « Finish [Terminer] ». Ensuite, Sélectionnez « Exit [Quitter] »
- Ouvrez le menu Demarrer au coin inférieur gauche de l'écran de Windows, puis sélectionnez Arrête et cliquez sur OK.
FR
Installation
- Une fois l'ordinaire complètement éteint, retirez son capot et recherche un emplacement PCI libre.
- Retirez l'obturateur du port correspondant à l'emplacement PCI que vous souhaitez utiliser. (L'obturateur est généralement maintenu en place par une seule vis).
- Insérez la carte PCI dans son emplacement. Appuyez suffisamment afin qu'elle soit bien en place. Fixez la carte PCI avec la vis retiree au cours de l'étape n° 5 ci-dessus.
- Àpès avoir installé la carte PCI, remettez le capot en place et allumez l'ordinateur.
- Lorsque Windows redémarre, la carte PCI est détectée. Tous les pilotes requis sont automatiquement installés. Une fois l'installation terminée, il se peut qu'un message vous demande de cliquer sur « Finish [Terminer] » et de redémarrer l'ordinaireur.
Remarque: Selon la vitesse de votre ordinateur, 30 secondes peuvent être nécessaires pour la détéction de la carte PCI.
Vérification de l'installation (Windows 2000)
Après l'installation, ouvre le Gestionnaire de péripériques de Windows afin de vous assurer que tous les composants de la carte PCI on été correctement installés.
- Cliquez avec le bouton droit de la souris sur Poste de travail.
- Sélectionnez Propriétés.
- Sélectionnez l'onglet Matériel, puis cliquez sur le bouton Gestionnaire de péripériques.
Installation
Remarque: Vous remarquerez qu'il y a deux entrées « Universal Serial Bus Controller » inscrites.
- Cliquez sur le signe plus (+) à côté du premier « Universal Serial Bus controller ». La liste « Universal Serial Bus Controller » comprend une entrée pour « Ali PCI toEnhanced USB Host Controller » et une entrée pour « USB 2.0 Root Hub »
- Cliquez sur le signe plus (+) à côté du « Universal Serial Bus controller » suivant.
La liste « Universal Serial Bus Controllers » comprendmentenant deux entrées « ALi to USB Open Host Controller » et deux entrées « USB Root Hub »
Remarque: Si vous ordinateur est équipé de ports USB intégrés ou si d'autres cartes contrôleur PCI USB sont installées, vous verrez des entrées de contrôleur racine supplémentaires.
6. Cliquez sur le signe plus (+) à côté de « IEEE 1394 Bus Controller ». La liste « IEEE 1394 Bus Controller » compte maintenant une entrée « OHCI Compliant IEEE 1394 Host Controller »
Remarque :Si vous ordinateur est équipé de ports IEEE 1394 intégrés ou si d'autres cartes contrôleur d'hote IEEE 1394 sont installées, vous verrez des entrées IEEE 1394 Host Controller supplémentaires.
Procedure d'installation sous Windows XP
Cette procédure permet d'installer deux contrôleurs OHCI USB 1.1, un contrôleur d'hote EHCI USB 2.0 et un contrôleur d'hote IEEE 1394.
Sous Windows XP avec Service Pack 1, tous les pilotes requis sont déjà inclus dans le système d'exploitation. Il n'est pas nécessaire d'inlocker les pilotes inclus sur le CD d'installation F5U508.
Pour confirmer la version de Windows installée sur l'ordinateur, cliquez du bouton droit sur l'icône « Poste de travail » située sur le bureau de Windows puis, Sélectionnez « Propriétés ».
La fenêtre « Propriétés système » s'ouvre et donne des informations sur la version de Windows qui est installée sur l'ordinateur. Si le Service Pack 1 de Windows ou un plus recent est installé, vous doivent installer les pilotes fournissur le CD d'installation F5U508.
Si vous découvert que le Service Pack 1 de Windows XP est installé, suive les étapes ci-dessous
- Ouvrez le menu Demarrer au coin inférieur gauche de l'écran de Windows, puis sélectionnez Arrête et cliquez sur OK.
- Une fois l'ordinaire complètement éteint, retirez son capot et recherche un emplacement PCI libre.
- Retirez l'obturator du port correspondant à l'emplacement PCI que vous souhaitez utiliser. (L'obturator est généralement maintenu en place par une seule vis).
Installation
- Insérez la carte PCI dans son emplacement. Appuyez suffisamment afin qu'elle soit bien en place. Fixez la carte PCI avec la vis retiree au cours de l'etape n° 3 ci-dessus.
- Àprous avoir installé la carte PCI, remettez le capot en place et allumez l'ordinateur.
- Lorsque Windows redémarre, la carte PCI est détectée et installe les pilotes pour deux entreprises « Ali PCI to USB Open Host Controller», une entree « Standard Enhanced PCI to USB Host Controller», une entree « USB 2.0 Root Hub», deux entreprises « Root Hub » et une entree « OHCI Compliant IEEE 1394 Host Controller »
Remarque: Selon la vitesse de votre ordinaire, 45 secondes peuvent être nécessaires pour la détéction de la carte PCI.
Véri fication de l'installation pour Windows XP avec Service Pack 1
Une fois l'installation terminée, ouvre le Gestionnaire de péripériques afin de vous assurer que la carte PCI a été correctement installée.
- Cliquez avec le bouton droit de la souris sur Poste de travail.
- Sélectionnez Propriétés.
- Sélectionnéz l'onglet Matériel, puis cliquez sur le bouton Gestionnaire de péripériques.
La liste « Universal Serial Bus Controllers » comprendmentenant deux entrees « ALI to USB Open Host Controller »LI à USB), une entree « ALI to USB Enhanced Host Controller », une entree « USB 2.0 Root Hub Device », une entree « Standard Enhanced PCI to USB Host Controller » et deux entrees « USB Root Hub »
Installation
Remarque: Si votre ordinateur est équipé de ports USB intégrés ou si d'autres cartes contrôleur PCI USB sont installées, vous verrez des entrées de contrôleur racine supplémentaires.
- Cliquez sur le signe plus (+) à côté de « IEEE 1394 Bus Controller » La liste « IEEE 1394 Bus Controller » comportementant une entrée « OHCI Compliant IEEE 1394 Host Controller »
- Cliquez sur le signe plus (+) à côté de « Network Adapters [Cartes réseau] ».
La liste « Cartes réseau » comporte maintainant une entrée « 1394 Net Adapter ».
Remarque: Si vous ordinateur est équipé de ports IEEE 1394 intégrés ou si d'autres cartes contrôleur PCI IEEE 1394 sont installées, vous verrez des entrées « IEEE 1394 Host Controller » et « 1394 Net Adapter » supplémentaires.
Si vous n'avez pas le Service Pack 1 de Windows XP, suivez les instructions ci-dessous :
- Insérez le CD d'installation du F5U508 dans le lecteur de CD-ROM. ÀpRESquêles instantes, le menu principal démarre automatiquement et afficheles options d'installations disponibles.
- Sélectionnez « Install USB 2.0 Driver [Installer le pilote USB 2.0] »
- Àprous l'installation du pilote, Windows vous demande de redémarrer l'ordinaire. Sélectionné « No, I will restart my computer later [Non, je redémarrerai mon ordinaire plus tard] ». Cliqueur sur « Close [Fermer] »
- Ouvrez le menu Demarrer au coin inférieur gauche de l'écran de Windows, puis sélectionnez Arrête et cliquez sur OK.
- Une fois l'ordinaire complètement étant, retirez son capot et recherche un emplacement PCI libre.
Installation
- Retirez l'obturator du port correspondant à l'emplacement PCI que vous souhaitez utiliser. (L'obturator est généralement maintenu en place par une seule vis).
- Insérez la carte PCI dans son emplacement. Appuyez suffisamment afin qu'elle soit bien en place. Fixez la carte PCI avec la vis retiree au cours de l'etape n° 6 ci-dessus.
- Àprous avoir installé la carte PCI, remettez le capot en place et allumez l'ordinateur.
- Lorsque Windows redémarre, la carte PCI est détectée et les pilotes pour le contrôleur hôte IEEE 1394, la carte réseau IEEE 1394 et deux contrôleurs hôtes USB OHCI de même que leurs Hubs racines sont automatiquement installés.
Remarque: Selon la vitesse de votre ordinaire, 45 secondes peuvent être nécessaires pour la détéction de la carte PCI.
- Windows recherche maintainant les pilotes « ALi PCI to USB Enhanced Host Controller ». La fenêtre « Add New Hardware Wizard » s'ouvre. Choisissez l'options « Install the software automatically [Installer le logiciel automatiquement] » (recommendé). Cliquez sur « Next [Suvivant] »
- La recherche des pilotes pour le « Ali PCI to USB Enhanced Host Controller » s'effectue maintainant. Cliquez sur « Finish [Terminer] »
- Windows détecte le hub racine « USB 2.0 Root Hub Device ». Choisissez l'option « Install the software automatically [Installer le logiciel automatiquement] » (récommandé). Cliquez sur « Next [Suvient] »
-
Les pilotes du hub racine « USB 2.0 Root Hub Device » sont recherchés. Cliquez sur « Next [Suvivant] ». À l'écran suivant, cliquez sur « Finish [Terminer] »
-
Un message de Windows vous donne maintainant la possibilité de configurer un réseau. Si vous ne souhaitez pas configurer de réseau IEEE 1394, ignorez cette option. (Veuillez consultier vos fichiers d'aide Windows XP pour obtaining plus d'informations sur la configuration et l'utilisation d'un réseau IEEE 1394).
L'installation est terminée.
Vérification de l'installation (Windows XP)
Une fois l'installation terminée, ouvre le Gestionnaire de péripériques afin de vous assurer que la carte PCI a été correctement installée.
- Cliquez avec le bouton droit de la souris sur Poste de travail.
- Sélectionnez Propriétés.
- Sélectionnez l'onglet Matériel, puis cliquez sur le bouton Gestionnaire de péripériques.
- Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controller ». La liste « Universal Serial Bus Controller » comprend maintainant une entree pour « Ali PCI to USB Enhanced Host Controller » et une entree pour « USB 2.0 Root Hub »
- Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controllers » La liste « Universal Serial Bus Controllers » comprendment deux entrées « ALi to USBOpen Host Controller » et deux entrées « USB Root Hub »
Remarque: Si votre ordinateur est équipé de ports USB intégrés ou si d'autres cartes contrôleur PCI USB sont installées, vous verrez des entrées de contrôleur racine supplémentaires.
Installation
- Cliquez sur le signe plus (+) à côté de IEEE 1394 Bus Controller (Contrôleur de bus IEEE 1394).
La liste « OHCI Compliant IEEE 1394 Host Controller » comporte maintainant une entree « OHCI Compliant IEEE 1394 Host Controller » - Cliquez sur le signe plus (+) à côté de « Network Adapters [Cartes réseau] »
La liste « Cartes réseau » comporte maintainant une entrée « 1394 Net Adapter »
FR
Remarque :Si vous ordinateur est équipé de ports IEEE 1394 intégrés ou si d'autres cartes contrôleur PCI IEEE 1394 sont installées, vous verrez des entrées « IEEE 1394 Host Controller » et « 1394 Net Adapter » supplémentaires.
Installation d'un hub USB 2.0 à haut débit
Remarque : Lors de l'installation du pilote de carte PCI 2.0 à haut débit USB et FireWire Belkin, un pilote de hub à haut débit USB 2.0 est également installé. Lorsque vous reliez pour la première fois un hub USB 2.0 à haut débit à votre carte PCI, suivez la procédure ci-dessous.
- Mettez votre ordinateur sous tension..
- Branchez l'adaptateur de courant (livré avec le hub) sur le hub et sur une prise secteur.
- Branchez l'extrémité plate du cable USB fourni avec le hub sur votre ordinateur et l'extrémité carrée du cable au port en voie ascendante du hub.
- Windows détecte automatiquement le hub et lance la fenêtre d'ajout de nouveau matériel. L'assistant recherche les pilote pour « Generic USB Hub on USB 2.0 Bus ». Clique sur « Next [Suivant] » (Si les résultats afficht des pilotes pour « Generic USB Hub » à la place, annulez l'assistant, revenez dans le Gestionnaire de péripériques et confirmez que les pilotes Belkin 2.0 ont été correctement installés.
- Choisissez l'option « Search for the best driver for your device [Rechercher le meilleur pilote pour votre péripérisque] » (recommandé). Cliquez sur « Next [Suvient] » pour continuer.
- Windows effectue maintainant une recherche dans la base de données de pilotes de votre disque dur. Désélectionnez toutes les cases, puis cliquez sur « Next [Suivant] »
- Windows recherche le pilote pour « Generic USB Hub on USB 2.0 Bus ». Cliquez sur « Next [Suantant] »
- Cliquez sur « Finish [Terminer] ». L'installation de votre hub est maintainant terminée.
Information
Offre logicielle a valeur ajoutee
Le F5U508 comprend des applications logicielles d'edition photo étonnantes de Ulead®:
Ulead VideoStudio® 5.0 est l'une des applications de montage video grand public les plus complètes sur le marché. Elle vous permit de capturer des images DV haute qualité, de les modifier et de les exporter selon le moyen qui vous convient. VideoStudio vous permet d'ajouter des titres accrocheurs, des transitions 3D, des effets de filtré video, des superpositions graphiques/video ainsi que des séquences musicales ou de commentaires hors champ. Vous pouvez également partager vos séquences video sur cassette, CD et sur le Web.
Ulead Photo Express™ 4.0 - My Custom Addition you offer tout ce dont vous avez besoin pour éditer et partager vos photos ! Il vous permet d'utiliser des photos de toutes sortes, puis de les trier en quelques secondes à l'aide d'un mode d'affichage visuel miniature. Vous avez également la possibilité de retoucher vos photos grâce à des outils rapides et simples d'emploi.
Ulead COOL™ 360 offre la possibilité de transformer une série de photos en un panorama de 360 degrès. Grâce à COOL 360, vous pouvez enregistrer vos Canalamas dans des formats de fischiers courants dont le format MOV, des fichiers de panorama executables par courrier électronique ainsi que des fischiers HTML pour l'envoi de Canalamas sur le Web. Ce logiciel vous permet de créé en toute capacité des économiseurs d'écran personalisés, d'imprimer des Canalamas sur une ou plusieurs pages et de copier ces Canalamas dans des documents de presentation et de bureau.
Déclaration FCC
DECLARATION DE CONFORMITE A LA RÉGEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Nos, Belkin International, Inc., sis au 501 West Walnut Street. Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit :
F5U508 auquel se refère la presente déclaration :
est conforme aux normes énoncées à l'alinéa 15 de la réglementation FCC. Le onci顾问ment est assujetti aux deux conditions suivantes : (1) cet apparil ne peut pas provoquer d'interférence nuisible et (2) cet apparil doit accepter toute interférence reçue, y compris des interférences pouvant entraîrer un fonctionnement non désiré.
Déclaration de conformité CE
Nous, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U508, auquel se rapporte la presente déclaration, a été élaboré dans le respect des normes d'émissions EN 55022:1998 Classe B, EN50081-1, ainsi que des normes d'immunité EN50082-1 1992 en vigueur.
Garantie limite à vie du produit de Belkin International, Inc.
Belkin International, Inc. garantit ce produit contre tout defaut matériel ou de fabrication pendant toute sa durée de vie. Si l'apparéel s'avre défectieux, Belkin le réparera ou le replacera gratuitement, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au dépositaire Belkin agrée après dupquel le produit a été acheté. Une preue d'achat peut être exigée.
La presente garantie is caduque si le produit a ete endommag par accident, abus, usage imprope ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de série Belkin a ete supprimé ou rendu illisible.
LA GARANTIE ET LES VOIES DE RECOURS SUSIONNÉES FONT FOI EXCLUSIVEEMENT ET REPLACEMENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICLES, BELKIN REJEDETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRÉNTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITE D'UTILISATION À UNE FIN DONNÉE.
Information
Aucun dépositaire, représentant ou employé de Belkin n'est habilié à apporter des modifications ou adjonctions à la présente garantie, ni à la progrorer.
BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'une RuptURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THEorie JURIDIQUE, Y COMPRIS MAISSans RESTRICTION DES PERTES DE BÉNÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉS MÉORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉS.
FR
FR
BELKIN
Belkin International, Inc.
Compton, CA 90220-5221, Etats-Unis
+1 310 898 1100
+1 310 898 1111 Fax
Belkin Ltd.
NN10 6GL, Royaume-Uni
+44 (0) 1933 35 2000
+44 (0) 1933 31 2000 Fax
Belkin B.V.
Boeing Avenue 333
1119 PH Schiphol-Rijk, Pays-Bas
+31 (0) 206547300
+31 (0) 206547349 Fax
Belkin GmbH
Hanebergstrasse 2
80637 Munich, Allemagne
+49(0)891434050
+49 (0) 89 143405 100 Fax
Belkin SAS
130 rue de Silly
92100 Boulogne-Billancourt, France
+33(0)141031440
+33 (0) 1 41 31 01 72 Fax
Belkin Iberia
Avda Cerro del Aquila 3
28700 San Sebastián de los Reyes, Espagne
+34916258000
+34 902020034 Fax
Pour en savoir plus ou pour obtenir une assistance technique, visitez
www.belkin.com.
Élimination des déchets par les utilisateurs dans les menages privés au sein de l'Union Européenne :
Pour en savoir plus, allez à www.belkin.com/environmental.
© 2007 Belkin International, Inc. Tous droits réservés. Toutes les raisons commerciales sont des marques
déposées de leurs fabricants respectifs. Mac et Mac OS sont des marques de commerce de Apple Computer,
Inc., enregistrées aux États-Unis et dans d'autres pays.
P75248ea-A
