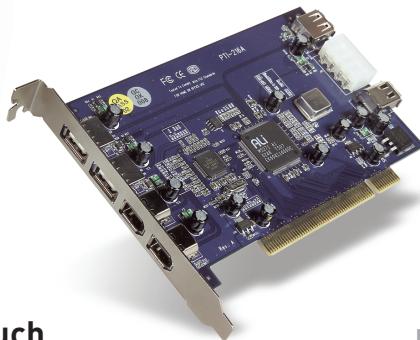

USB 2.0 und FireWire 6-Port PCI-Karte

Rüsten Sie Ihr Notebook für ultraschnelle Leistung auf.

Benutzerhandbuch

F5U508

Inhaltsverzeichnis

Einleitung 1

Ubersicht 2

Merkmale. 2

Technische Daten 2

Verpackungsinhalt. 3

Systemanforderungen 3

Ko mpatible Betriebsysteme 4

Installation 5

Installation unter Windows 98 SE 5

Überprüfen der Installation (Windows 98 SE) 7

Installation unter Windows ME 9

Überprüfen der Installation (Windows ME) 10

Installation unter Windows 2000 12

Überprüfen der Installation (Windows 2000 mit Service Pack 4) ..... 13

Überprüfen der Installation (Windows 2000) 15

Installation unter Windows XP 17

Überprüfen der Installation (Windows XP mit Service Pack 1)............ 18

Überprüfen der Installation (Windows XP) 21

Installieren eines Hi-Speed USB 2.0 Hubs 23

Zusätzliche-Software 24

Informationen 25

Willkommen bei der Hi-Speed Konnektivität von Belkin!

Wir geglöwnissen Sie zum Kauf der Hi-Speed USB 2.0 und FireWire PCI-Karte.

Mit dieser Karte bringen Sie ihren Computer auf den letzten Stand der USB-und FireWire®-Technologie. Ihnen stehen dadurch eineGPCreie von Hi-Speed USB 2.0- und FireWire-Produkten zur Verfugung.

USB 2.0- und FireWire-Geräte, z.B. Festplatten, Scanner, Drucker, Videokameras usw., arbeiten wesentlich Schneller als bisherige Systeme.

Ohre alten USB-Geräte arbeiten mit dieser PCI-Karte wie gewohnt, in manchen Fälle)sagar noch etwas better. Folgen Sie den einfachen

Installationsanweisungen im Handbuch, um ihre PCI-Karte in Betrieb zu-. gehen, undGENieBenSie dieGeschwindigkeitund denKomfort von Be

Ubersicht

Merkmale

• 3 Hi-Speed USB 2.0-Ports (2 extern, 1 intern)
• 3400-Mbit/s FireWire-Ports (2 extern, 1 intern)
• Gleichzeitiger Anschluss von Geräten mit niedriger, voller und hoher Geschwindigkeit möglich
• Automatische Erkennung neuer Geräte und der Gerätegeschwindigkeit noch während des Anschliebens
• Abwärtskompatibel zu USB 1.1-Geräten
• Entspricht allen geltenden USB-Spezifikationen
• Volle Kompatibilität mit OHCI-kompatiblen FireWire-Peripheriegeräten
• Plug&Play-Technologie
• Zusätzlicher interner DC-Stromanschluss

DE

Technische Daten

PCI-Schnittstelle

• Entspricht dem PCI-Standard 2.2 (abwärtskompatibel zu 2.1)
• Unterstützt PCI-Energieverwaltungsspezifikation 1.1

USB-Schnittstelle

• Entspricht USB 2.0-Standard
• OHCI-kompatibel (USB 1.1-Host-Controller)
• EHCI-kompatibel (USB 2.0-Host-Controller)
• Stromstärke: 500 mA pro Anschluss
• Unterstutz bis zu 127 Geräte
• Unterstützung Ruhemodi S1-S4 des Systems

Ubersicht

FireWire-Schnittstelle

• 2 externe IEEE 1394-Schnittstellen mit 400 Mbit/s
• Entspricht dem Standard OHCI 1.0
• Entspricht dem Standard IEEE 1394a rev. 5
• Zusätzlicher interner Stromanschluss
• Unterstützt 8 isochrone Übertragungs-DMAs
• Unterstutz 4 isochrone Empfangs-DMAs
• Ausgangsleistung: 15 Watt (12 V/1,25 A) pro Port mit zusätzlicher Stromversorgung über den Computer
• 5 Watt (12 V/0,05 A) ohne zusätzliche Stromversorgung über den Computer

Verpackungsinhalt

Belkin Hi-Speed USB 2.0 und FireWire PCI-Karte
Benutzerhandbuch
- Installations-CD

Systemanforderungen

266-MHz-Pentium II-Prozessor
32-MB-RAM
- Ein freier PCI 2.1- oder PCI 2.2-PCI-Steckplatz
- Windows® 98 SE, 2000, ME oder XP

Ko mpatible Betriebsysteme

Betriebssystem	Unterstützung für USB 1.x	Unterstützung für USB 2.0	Unterstützung für FireWire
Windows 98 SE	Ja	Ja	Ja
Windows 2000	Ja	Ja	Ja
Windows ME	Ja	Ja	Ja
Windows XP	Ja	Ja	Ja

DE

Bitte folgen Sie dem Abschnitt, der Ihrrem Windows Betriebssystem entspricht.

Installation unter Windows 98 SE

Mit den folgenden Installationsschritten installieren Sie zwei USB 1.1 OCHI-Controller, einen USB 2.0 EHCI Host-Controller und einen IEEE 1394 Host-Controller.

1. Legen Sie die F5U508 Installations-CD in das CD-ROM-Laufwerk ein. Nach einigen Sekunden wird automatisch das Hauptmenu geöffnet. Es enthalt die verfügbaren Installationsoptionen.
2. Wahlen Sie "Install USB 2.0 Driver" (USB 2.0-Treiber installmenten). Nachdem Sie auf dem InstallShield-Assistenten auf "Next" (Weiter) geklickt haben, wahren Sie "No, I will restart my computer later" (Computer erst später neu starten). Klicken Sie dann auf "Finish" (Fertig stellen). Klicken Sie danach im Fenster F5U508 auf "Exit" (Beenden).
3. Klichen Sie unter links auf dem Windows-Bildschirm auf das Start-Menu. Wahlen Sie „Shut Down" (Herunterfahren) und klichen Sie auf „OK".
4. Wenn der Computer vollständig heruntergebnis ist, schalten Sieihn ab und trennen Sieihn vom Netz (Netzkelbziehen!). Öffnen Sie dann die Computerabdeckung, und suchen Sie einen freien PCI-Steckplatz.
5. Nehmen Sie die Schnittstellenabdeckung des gewürschten PCI-Steckplatzes ab. (Die Abdeckung ist normalerweise mit einer einzelnen Schraube befestigt.)
6. Stecken Sie die PCI-Karte in den Steckplatz ein. Möglicherweise müssen Sie leichten Druck ausüben, damit sie im Steckplatz einrastet. Befestigen Sie die PCI-Karte mit der Schraube, die Sie in Schritt 5 gelöst haben.
7. Befestigen Sie die Computerabdeckung nach dem Einbau der PCI-Karte, verbinden Sie den Computer wieder mit dem Netz und schalten Sieihn ein.
8. Nach dem Neustart von Windows wird die PCI-Karte erkannt, und die erforderlichen Treiber werden installiert.

Installation

Hinweis: Je nach Computergeschwindigkeit kann es bis zu 30 Sekunden dauern, bis die PCI-Karte erkannt wird.

1. Windows erkennt den „PCI Universal Serial Bus" und das Dialogfeld mit dem Hardware-Assistenten wird geöffnet. Klicken Sie auf „Next" (Weiter).
2. Wahlen Sie die Option „Search for the best driver for your device" (Nach dem besten Treiber für das Gerät suchen) und klichen Sie auf „Next" (Weiter).
3. Heben Sie die Markierung aller Kontrollkästchen auf und klichen Sie auf „Next" (Weiter).
4. Windowsucht die Treiber für den „ALi USB to Open Host Controller". Wahlen Sie „The Updated Driver (Recommended)” (Aktualisierter Treiber [empfohlen]). Klichen Sie auf „Next" (Weiter).
5. Windows find the Treiber für den „ALi USB to Open Host Controller". Klicken Sie auf „Next" (Weiter).
6. Sie werden jetzt dazu aufgeforderd, die Installations-CD von Windows 98 SE in das CD-ROM-Laufwerk einzulegen. Legen Sie die CD ein und klichen Sie „Finish" (Fertig stellen).

Hinweis: Möglicherweise ist die Aufforderung zum Einlagen der Installations-CD von Windows 98 SE, die Ils über das Verzeichnis auf dem Bildschirm angezeigt wird, nicht korrekt. Normalerweise befinden sich die Treiber in einem Ordner mit dem Name „Win98" auf der CD von Windows 98 SE.

1. Windows erkennt den „PCI Universal Serial Bus" und das Dialogfeld mit dem Hardware-Assistenten wird geöffnet. Klicken Sie auf „Next" (Weiter). Wiederholen Sie die Schritte 9 bis 13 und klichen Sie danach auf „Finish" (Fertig stellen).

Installation

1. Windows installiert jetzt den Treiber für den „ALi USB to Enhanced Host Controller" und erkennt dann den „PCI OHCI Compliant IEEE Host Controller". Klicken Sie auf „Next" (Weiter).
2. Wahlen Sie die Option „Search for the best driver for your device" (Nach dem besten Treiber für das Gerät suchen) und klichen Sie auf „Next" (Weiter).
3. Heben Sie die Markierung aller Kontrollkästchen auf und klichen Sie auf "Next" (Weiter).
4. Windowsucht den Treiber für den „PCI OHCI Compliant IEEE 1394 Host Controller". Klicken Sie auf „Next" (Weiter).
5. Klichen Sie auf „Finish" (Fertig stellen), um die Installation des IEEE 1394 Host-Controller abzuschreiben.
6. Windows fordert Sie möglicherweise auf, den Computer neu zu starten.
   Klicken Sie auf „Yes" (Ja), um einen Neustart durchzuführen.

Die Installation der PCI-Karte ist jetzt abgeschlossen.

Überprüfen der Installation (Windows 98 SE)

Überprüfen Sie im Windows Geräte-Manager, ob die PCI-Karte ordnungsgemäß installiert worden ist.

1. Klichen Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz" und wahren Sie „Eigenschaften".
2. Klichen Sie auf die Registerkarte „Geräte-Manager".
3. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „Universal Serial Bus Controllers".

Die Liste „Universal Serial Bus Controllers" enthalt jetzt zwei Einträge mit der Bezeichnung „ALi to USB Open Host Controller", einen Eintrag „ALi to USB Enhanced Host Controller", einen Eintrag „USB 2.0 Root Hub" und zwei Einträge „USB Root Hub".

Installation

Hinweis: Wenn in Ihr Computer USB-Schnittstellen fest eingebaut sind oder weitere USB Controller PCI-Karten installiert wurden, werden weitere Einträge für USB-Controller und Root-Hub aufgelistet.

1. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „IEEE 1394 Bus Controller".

Die Liste „IEEE 1394 Bus Controller" enthalt jetzt einen Eintrag mit der Bezeichnung „PCI OHCI Compliant IEEE 1394 Host Controller".

Hinweis: Wenn in Ihr Computer IEEE 1394-Schnittstellen fest eingebaut sind oder weitere IEEE 1394 PCI-Karten installiert wurden, werden weitere Einträge für „IEEE 1394 Controller" aufgelistet.

DE

Installation unter Windows ME

Mit den folgenden Installationsschritten installieren Sie zwei USB 1.1 OCHI-Controller, einen USB 2.0 EHCI Host-Controller und einen IEEE 1394 Host-Controller.

1. Legen Sie die F5U508 Installations-CD in das CD-ROM-Laufwerk ein. Nach einigen Sekunden wird automatisch das Hauptmenu geöffnet. Es enthalt die verfügbaren Installationsoptionen.
2. Wahlen Sie „Install USB 2.0 Driver" (USB 2.0-Treiber installmenten). Nach dem Sie auf dem InstallShield-Assistenten auf „Next" (Weiter) geklickt haben, wahren Sie „No, I will restart my computer later" (Computer erst später neu starten). Klicken Sie dann auf „Finish" (Fertig stellen). Klicken Sie danach im Fenster FSU508 auf „Exit" (Beenden).
3. Klichen Sie unter links auf dem Windows-Bildschirm auf das Start-Menu. Wahlen Sie „Shut Down" (Herunterfahren) und klichen Sie auf „OK".
4. Wenn der Computer vollständig heruntergebnis ist, schalten Sieihn ab und trennen Sieihn vom Netz (Netzkelbziehen!). Öffnen Sie dann die Computerabdeckung, und suchen Sie einen freien PCI-Steckplatz.
5. Nehmen Sie die Schnittstellenabdeckung des gewürschten PCI-Steckplatzes ab. (Die Abdeckung ist normalerweise mit einer einzelnen Schraube befestigt.)
6. Stecken Sie die PCI-Karte in den Steckplatz ein. Möglicherweise müssen Sie leichten Druck ausüben, damit sie im Steckplatz einrastet. Befestigen Sie die PCI-Karte mit der Schraube, die Sie in Schritt 5 gelöst haben.
7. Befestigen Sie die Computerabdeckung nach dem Einbau der PCI-Karte, verbinden Sie den Computer wieder mit dem Netz und schalten Sieihn ein.
8. Nach dem Neustart von Windows wird die PCI-Karte erkannt, und die erforderlichen Treiber werden installiert.

Installation

Hinweis: Je nach Computergeschwindigkeit kann es bis zu 30 Sekunden dauern, bis die PCI-Karte erkannt wird.

1. Windows erkennt und installiert den „Ali PCI to USB Open Host Controller" (zweimal), den „USB Root Hub" (zwemeimal), den „Ali PCI to USB Enhanced Host Controller" und den „USB 2.0 Root Hub".
2. Wahlen Sie die Option „Automatic Search for the best driver for your device (Recommended)“ (Nach dem besten Treiber für das Gerät suchen [Empfohlen]) und klichen Sie auf „Next" (Weiter).
3. Windowsucht jetzt in der Treiberdatenbank nach dem benötigten Treiber.
4. Mölicherweise werden Sie aufgefordert, die Installations-CD von Windows ME in Ihr CD-ROM-Laufwerk einzulegen, um die Daten „1394bus.sys" zu installieren. Legen Sie die CD-ROM ein, und klien Sie auf „OK".

Hinweis:Möglicherweise ist die Aufforderung zum Einlagen der Installations-CD von Windows ME, die Ihnen über das Verzeichnis auf dem Bildschirm angezeigt wird, nicht korrekt. Normalerweise befinden sich die Treiber in einem Ordner mit dem Name „Win9X" auf der CD von Windows ME.

1. Die Installation des „OHCI Compliant IEEE 1394 Host Controller" ist jetzt abgeschlossen. Klichen Sie auf „Finish" (Fertig stellen).
2. Sie werden in einem Fenster mit dem Titel „System Settings Change" (Änderungen der Systemeinstellungen) aufgefordert, den Computer neu zu starten, damit die Änderungen wirksam werden. Klichen Sie auf „Yes" (Ja), um einen Neustart durchzuführen.

Überprüfen der Installation (Windows ME)

Überprüfen Sie nach der Installation im Windows Geräte-Manager, ob die PCI-Karte ordnungsgemäß installiert worden ist.

Installation

1. Klichen Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz" und wahlen Sie „Eigenschaften".
2. Klichen Sie auf die Registerkarte „Geräte-Manager".
3. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „Universal Serial Bus Controllers".

Die listened „Universal Serial Bus Controllers" enthalt jetzt zwei Einträge mit der Bezeichnung „ALi to USB Open Host Controller", einen Eintrag „ALi to USB Enhanced Host Controller", einen Eintrag „USB 2.0 Root Hub" und zwei Einträge „USB Root Hub".

Hinweis: Wenn in Ihr Computer USB-Schnittstellen fest eingebaut sind oder weitere USB Controller PCI-Karten installiert wurden, werden weitere Einträge für USB-Controller und Root-Hub aufgelistet.

1. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „IEEE 1394 Bus Controller".

Die Liste „IEEE 1394 Bus Controller" enthalt jetzt einen Eintrag mit der Bezeichnung „PCI OHCI Compliant IEEE 1394 Host Controller".

Hinweis: Wenn in Ihr Computer IEEE 1394-Schnittstellen fest eingebaut sind oder weitere IEEE 1394 PCI-Karten installiert wurden, werden weitere Einträge für „IEEE 1394 Controller" aufgelistet.

1. Klichen Sie auf das Pluszeichen (+) geben „Netzwerkadapter".
2. Die Beste „Netzwerkadapter" enthalt jetzt den Eintrag „NDIS 1394 Net Adapter".

Hinweis: Wenn in Ihr Computer IEEE 1394-Schnittstellen fest eingebaut sind oder weitere IEEE 1394 PCI-Karten installiert wurden, werden weitere Einträge (.IEEE 1394 Host Controller" und .NDIS 1394 Net Adapter") aufgelistet.

Installation

Installation unter Windows 2000

Mit den folgenden Installationsschritten installieren Sie zwei USB 1.1 OCHI-Controller, einen USB 2.0 EHCI Host-Controller und einen IEEE 1394 Host-Controller.

Wenn Sie Windows 2000 mit Service Pack 4 verwenden, ist Ihr Betriebssystem bereits mit allen erforderlichen Treibern ausgestattet. Die Installation der Treiber, die sich auf der Installations-CD des F5U508 befinden, ist deshalb nicht erforderlich.

Wenn Sie überprüfen wollen, welche Version von Windows auf Ihr Computer installiert ist, klichen Sie mit der rechten Maustaste auf „Arbeitsplatz" und wahren Sie dann „Eigenschaften".

Das Fenster „Systemeigenschaften" wird geöffnet. Dort finds Sie Informationen über die Version von Windows, die auf Ihr Computer installiert ist. Wenn das Service Pack 3 von Windows oder vorherige Versionen installiert sind, müssen Sie die Treiber auf der Installations-CD des Produkts (F5U508) installieren.

Wenn Windows 2000 Service Pack 4 installiert ist, gehen Sie nach den folgenden Schritten vor.

1. Öffnen Sie das Start-MENU unter links auf dem Windows-Bildschirm, wahren Sie „Beenden" und klichen Sie dann auf „OK".
2. Wenn der Computer vollständig heruntergebnis ist, schalten Sie ihn ab und trennen Sie ihn vom Netz (Netzkelbziehen!). Öffnen Sie dann die Computerabdeckung, und suchen Sie einen freien PCI-Steckplatz.

Installation

1. Nehmen Sie die Schnittstellenabdeckung des gewürschten PCI-Steckplatzes ab. (Die Abdeckung ist normalerweise mit einer einzelnen Schraube befestigt.)
2. Stecken Sie die PCI-Karte in den Steckplatz ein. Möglicherweise müssen Sie leichten Druck ausüben, damit sie im Steckplatz einrastet. Befestigen Sie die PCI-Karte mit der Schraube, die Sie in Schritt 3 gelöst haben.
3. Befestigen Sie die Computerabdeckung nach dem Einbau der PCI-Karte, verbinden Sie den Computer wieder mit dem Netz und schalten Sieihn ein.
4. Beim Neustart von Windows wird die PCI-Karte erkannt und die erforderlichen Treiber werden für zwei „Ali PCI to USB Open Host Controller", einen „Standard Enhanced PCI to USB Host Controller", einen „USB 2.0 Root Hub", zwei „Root Hub" Einträge und einen „OHCI Compliant IEEE 1394 Host Controller" installiert.

Hinweis: Je nach Computergeschwindigkeit kann es bis zu 45 Sekunden dauern, bis die PCI-Karte erkannt wird.

Überprüfen der Installation (Windows 2000 mit Service Pack 4)

Überprüfen Sie nach der Installation im Geräte-Manager, ob die PCI-Karte ordnungsgemäß installiert worden ist.

1. Klichen Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz".
2. Wahlen Sie „Eigenschaften"
3. Wahlen Sie die Registerkarte „Hardware" aus, und klichen Sie auf die Schaltfläche „Geräte-Manager".
4. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „Universal Serial Bus Controller".

Installation

Die Liste „Universal Serial Bus Controllers" enthalt jetzt zwei Einträge mit der Bezeichnung „ALi PCI to USB Open Host Controller“, einen Eintrag „Standard Enhanced PCI to USB Host Controller“, einen Eintrag „USB 2.0 Root Hub" und zwei Einträge „USB Root Hub".

Hinweis: Wenn in Ihr Computer USB-Schnittstellen fest eingebaut sind oder weitere USB PCI Controller installiert wurden, werden weitere Einträge für den Root-Hub aufgelistet.

1. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „IEEE 1394 Bus Controller".

Die Liste „IEEE 1394 Bus Controller" enthalt jetzt einen Eintrag mit der Bezeichnung „OHCI Compliant IEEE 1394 Host Controller".

Hinweis: Wenn in Ihr Computer IEEE 1394-Schnittstellen fest eingebaut sind oder weitere IEEE 1394 PCI-Karten installiert wurden, werden weitere Einträge für „IEEE Host 1394 Controller" aufgelistet.

Wenn Windows 2000 mit Service Pack 3 oder eine äthere Version auf Ihr Computer installiert ist, gehen Sie nach den folgenden Anweisungen vor.

1. Legen Sie die F5U508 Installations-CD in das CD-ROM-Laufwerk ein. Nach einigen Sekunden wird automatisch das Hauptmenu geöffnet. Es enthalt die verfügbaren Installationsoptionen.
2. Wahlen Sie „Install USB 2.0 Driver" (USB 2.0-Treiber installmenten). Wahlen Sie nach der Treiberinstallation die Option „No, I will restart my computer later" (Computer erst später neu starten). Klicken Sie auf „Finish" (Fertig stellen). Wahlen Sie dann „Beenden".
3. Öffnen Sie das Start-MENU unter links auf dem Windows-Bildschirm, wahren Sie „Beenden" und klichen Sie dann auf „OK".

Installation

1. Wenn der Computer vollständig heruntergebnis ist, schalten Sieihn ab und trennen Sieihn vom Netz (Netzkelbziehen!). Öffnen Sie dann die Computerabdeckung, und suchen Sie einen freien PCI-Steckplatz.
2. Nehmen Sie die Schnittstellenabdeckung des gewürschten PCI-Steckplatzes ab. (Die Abdeckung ist normalerweise mit einer einzelnen Schraube befestigt.)
3. Stecken Sie die PCI-Karte in den Steckplatz ein. Möglicherweise müssen Sie leichten Druck ausüben, damit sie im Steckplatz einrastet. Befestigen Sie die PCI-Karte mit der Schraube, die Sie in Schritt 5 gelöst haben.
4. Befestigen Sie die Computerabdeckung nach dem Einbau der PCI-Karte, verbinden Sie den Computer wieder mit dem Netz und schalten Sieihn ein.
5. Beim Neustart von Windows wird die PCI-Karte erkannt. Alle erforderlichen Treiber werden automatisch installiert. Nach der Installation werden Sie möglicherweise aufgefordert, auf „Fertig stellen" zu klichen und den Computer neu zu starten.

Hinweis: Je nach Computergeschwindigkeit kann es bis zu 30 Sekunden dauern, bis die PCI-Karte erkann’t wird.

Überprüfen der Installation (Windows 2000)

Überprüfen Sie nach der Installation im Windows Geräte-Manager, ob alle Komponenten der PCI-Karte ordnungsgemäß installiert worden sind.

1. Klichen Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz".
2. Wahlen Sie „Eigenschaften"
3. Wahlen Sie die Registerkarte „Hardware" aus, und klichen Sie auf die Schaltfläche „Geräte-Manager".

Installation

Hinweis: Die Beste enthalt nun zwei Einträge mit der Bezeichnung „Universal Serial Bus Controller".

1. Klichen Sie auf das Pluszeichen (+) geben dem ersten Eintrag „Universal Serial Bus Controllers". Die Liste „Universal Serial Bus Controller" enthalt jetzt einen Eintrag mit der Bezeichnung „Ali PCI to Enhanced USB Host Controller" und einen mit „USB 2.0 Root Hub".
2. Klichen Sie auf das Pluszeichen (+) geben dem{nachsten Eintrag „Universal Serial Bus Controllers". Die Liste „Universal Serial Bus Controller" enthalt jetzt zwei Einträge mit der Bezeichnung ALi to USB Open Host Controller" und zwei mit USB Root Hub".

Hinweis: Wenn in Ihr Computer USB-Schnittstellen fest eingebaut sind oder weitere USB PCI Controller installiert wurden, werden weitere Einträge für den Root-Hub aufgelistet.
6. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „IEEE 1394 Bus Controller".

Die Liste „IEEE 1394 Bus Controller" enthalt jetzt einen Eintrag mit der Bezeichnung „OHCI Compliant IEEE 1394 Host Controller".

Hinweis: Wenn in Ihr Computer IEEE 1394-Schnittstellen fest eingebaut sind oder weitere IEEE 1394 Host-Controller installiert wurden, werden weitere Einträge unter „IEEE 1394 Host Controller" aufgelistet.

Installation unter Windows XP

Mit den folgenden Installationsschritten installieren Sie zwei USB 1.1 OCHI-Controller, einen USB 2.0 EHCI Host-Controller und einen IEEE 1394 Host-Controller.

Wenn Sie Windows XP mit Service Pack 1 verwenden, ist Ihr Betriebssystem bereits mit allen erforderlichen Treibern ausgestellt. Die Installation der Treiber, die sich auf der Installations-CD des F5U508 befinden, ist deshalb nicht erforderlich.

Wenn Sie überprüfen wollen, welche Version von Windows auf Ihr Computer installiert ist, klichen Sie mit der rechten Maustaste auf „Arbeitsplatz" und wahren Sie dann „Eigenschaften".

Das Fenster „Systemeigenschaften" wird geöffnet. Dort finds Sie Informationen über die Version von Windows, die auf ihrem Computer installiert ist. Wenn das Service Pack 1 von Windows oder spätere Versionen nicht installiert sind, müssen sie die Treiber auf der Installations-CD des Produkts (F5U508) installieren.

Wenn Windows XP Service Pack 1 installiert ist, gehen Sie nach den folgenden Schritten vor.

1. Öffnen Sie das Start-MENU unter links auf dem Windows-Bildschirm, wahren Sie „Beenden" und klichen Sie dann auf „OK".
2. Wenn der Computer vollständig heruntergebnis ist, schalten Sie ihn ab und trennen Sie ihn vom Netz (Netzkelbziehen!). Öffnen Sie dann die Computerabdeckung, und suchen Sie einen freien PCI-Steckplatz.

Installation

1. Nehmen Sie die Schnittstellenabdeckung des gewürschten PCI-Steckplatzes ab. (Die Abdeckung ist normalerweise mit einer einzelnen Schraube befestigt.)
2. Stecken Sie die PCI-Karte in den Steckplatz ein. Möglicherweise müssen Sie leichten Druck ausüben, damit sie im Steckplatz einrastet. Befestigen Sie die PCI-Karte mit der Schraube, die Sie in Schritt 3 gelöst haben.
3. Befestigen Sie die Computerabdeckung nach dem Einbau der PCI-Karte, verbinden Sie den Computer wieder mit dem Netz und schalten Sieihn ein.
4. Beim Neustart von Windows wird die PCI-Karte erkannt und die erforderlichen Treiber werden für zwei „Ali PCI to USB Open Host Controller", einen „Standard Enhanced PCI to USB Host Controller", einen „USB 2.0 Root Hub", zwei „Root Hub" Einträge und einen „OHCI Compliant IEEE 1394 Host Controller" installiert.

Hinweis: Je nach Computergeschwindigkeit kann es bis zu 45 Sekunden dauern, bis die PCI-Karte erkannt wird.

Überprüfen der Installation (Windows XP mit Service Pack 1)

Überprüfen Sie nach der Installation im Geräte-Manager, ob die PCI-Karte ordnungsgemäß installiert worden ist.

1. Klichen Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz".
2. Wahlen Sie „Eigenschaften"
3. Wahlen Sie die Registerkarte „Hardware" aus, und klichen Sie auf die Schaltfläche „Geräte-Manager".

Die Beste „Universal Serial Bus Controllers" enthalt jetzt zwei Einträge mit der Bezeichnung „ALi to USB Open Host Controller", einen Eintrag „ALi to USB Enhanced Host Controller", einen Eintrag „USB 2.0 Root Hub", einen Eintrag „Standard Enhanced PCI to USB Host Controller" und zwei Einträge „USB Root Hub".

Installation

Hinweis: Wenn in Ihr Computer USB-Schnittstellen fest eingebaut sind oder weitere USB PCI Controller installiert wurden, werden weitere Einträge für den Root-Hub aufgelistet.

1. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „IEEE 1394 Bus Controller".

Die Liste „IEEE 1394 Bus Controller" enthalt jetzt einen Eintrag mit der Bezeichnung „OHCI Compliant IEEE 1394 Host Controller".

1. Klichen Sie auf das Pluszeichen (+) geben „Netzwerkadapter".

Die Liste „Netzwerkadapter" enthalt jetzt den Eintrag „1394 Net Adapter".

Hinweis: Wenn in Ihr Computer IEEE 1394-Schnittstellen fest eingebaut sind oder weitere IEEE 1394 PCI-Karten installiert wurden, werden weitere Einträge für „IEEE 1394 Host Controller" und „1394 Net Adapter" aufgelistet.

Wenn das Service Pack 1 von Windows nicht auf Ihr Computer installiert ist, gehen Sie nach den folgenden Anweisungen vor:

1. Legen Sie die F5U508 Installations-CD in das CD-ROM-Laufwerk ein. Nach einigen Sekunden wird automatisch das Hauptmenu geöffnet. Es enthalt die verfügbaren Installationsoptionen.
2. Wahlen Sie „Install USB 2.0 Driver" (USB 2.0-Treiber installmenten).
3. Wenn der Treiber installiert worden ist, werden Sie von Windows aufgefordert, den Computer neu zu starten. Wahlen Sie „No, I will restart my computer later" (Computer erst später neu starten). Klichen Sie auf „Close“ (Schließen).
4. Öffnen Sie das Start-MENU unter links auf dem Windows-Bildschirm, wahren Sie „Beenden" und klichen Sie dann auf „OK".
5. Wenn der Computer vollständig heruntergebnis ist, schalten Sieihn ab und trennen Sieihn vom Netz (Netzkelbziehen!). Öffnen Sie dann die Computerabdeckung, und suchen Sie einen freien PCI-Steckplatz.

Installation

1. Nehmen Sie die Schnittstellenabdeckung des gewürschten PCI-Steckplatzes ab. (Die Abdeckung ist normalerweise mit einer einzelnen Schraube befestigt.)
2. Stecken Sie die PCI-Karte in den Steckplatz ein. Möglicherweise müssen Sie leichten Druck ausüben, damit sie im Steckplatz einrastet. Befestigen Sie die PCI-Karte mit der Schraube, die Sie in Schritt 6 gelöst haben.
3. Befestigen Sie die Computerabdeckung nach dem Einbau der PCI-Karte, verbinden Sie den Computer wieder mit dem Netz und schalten Sieihn ein.
4. Nach dem Neustart von Windows wird die PCI-Karte erkannt und die erforderlichen Treiber werden für den „IEEE 1394 Host Controller“, den „IEEE 1394 Net Adapter“ und zwei „USB OHCI Host Controller" mit den zugehörigen „Root Hubs" automatisch installiert.

Hinweis: Je nach Computergeschwindigkeit kann es bis zu 45 Sekunden dauern, bis die PCI-Karte erkannt wird.

1. Windows sucks jetzt nach den Treibern für den „ALi PCI to USB Enhanced Host Controller" und der Hardware-Assistant wird gestartet. Wahlen Sie „Install the software automatically (Recommended)" (Software automatisch installmenten [empfohlen]). Klicken Sie auf „Next" (Weiter).
2. Die Treiber für den „Ali PCI to USB Enhanced Host Controller" werden jetzt gesucht. Klichen Sie auf „Finish" (Fertig stellen).
3. Windows erkennt jetzt die Schnittstelle „USB 2.0 Root Hub Device". Wahlen Sie „Install the software automatically (Recommended)” (Software automatisch installieren [empfohlen]). Klicken Sie auf „Next” (Weiter).
4. Zeit werden die Treiber für die Schnittstelle „USB 2.0 Root Hub Device" gesucht. Klichen Sie auf „Next" (Weiter). Klichen Sie auf dem folgenden Fenster „Finish" (Fertig stellen).

Installation

1. Windows bietet Ohnen an, ein Netzwerk einzurichten. Wenn Sie kein IEEE 1394 Netzwerk einrichten möchten, ignorieren Sie diese Option. (In der Windows XP Hilfe-Datei finden Sie weitere Informationen zur Einrichtung und Verwendung eines IEEE 1394-Netzwerks.)

Die Installation ist damit abgeschlossen.

Überprüfen der Installation (Windows XP)

Überprüfen Sie nach der Installation im Geräte-Manager, ob die PCI-Karte ordnungsgemäß installiert worden ist.

1. Klichen Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz".
2. Wahlen Sie „Eigenschaften"
3. Wahlen Sie die Registerkarte „Hardware" aus, und klichen Sie auf die Schaltfläche „Geräte-Manager".
4. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „Universal Serial Bus Controller".

Die Beste „Universal Serial Bus Controller" enthalt jetzt einen Eintrag mit der Bezeichnung „ALi PCI to USB Enhanced Host Controller" und einen mit „USB 2.0 Root Hub".
5. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „Universal Serial Bus Controllers".

Die Beste „Universal Serial Bus Controllers" enthalt jetzt zwei Einträge mit der Bezeichnung „ALi to USB Open Host Controller" und zwei mit „USB Root Hub".

Hinweis: Wenn in Ihr Computer USB-Schnittstellen fest eingebaut sind oder weitere USB PCI Controller installiert wurden, werden weitere Einträge für den Root-Hub aufgelistet.

Installation

1. Klichen Sie auf das Pluszeichen (+) geben dem Eintrag „IEEE 1394 Bus Controller".

Die Liste „OHCI Compliant IEEE 1394 Host Controller" enthalt jetzt einen Eintrag mit der Bezeichnung „OHCI Compliant IEEE 1394 Host Controller".

1. Klichen Sie auf das Pluszeichen (+) geben „Netzwerkkartener".

Die listened "Netzwerkadapter" enthalt jetzt den Eintrag „1394 Net Adapter".

Hinweis: Wenn in Ihr Computer IEEE 1394-Schnittstellen fest eingebaut sind oder weitere IEEE 1394 PCI-Karten installiert wurden, werden weitere Einträge (.IEEE 1394 Host Controller" und .1394 Net Adapter") aufgelistet.

Installieren eines Hi-Speed USB 2.0 Hubs

Hinweis: Bei der Installation des Treibers für die Hi-Speed USB 2.0 und FireWire PCI-Karte von Belkin wird auch ein Treiber für einen Hi-Speed USB 2.0-Hub installiert. Wenn Sie zum ersten Mal einen Hi-Speed USB 2.0 Hub an die PCI-Karte anschließen, befolgen Sie die nachstehenden Anweisungen.

1. Schalten Sie ihren Computer ein.
2. Schließen Sie das Original-Netzteil des Hubs an den Hub an, und verbinden Sie es mit einer Netzsteckdose.
3. Schließen Sie den Flachstecker des USB-Kabels des Hubs an den Computer an. Schließen Sie den quadratischen Kabelstecker an den Upstream-Port des Hubs an.
4. Windows erkennt den Hub automatisch und startet den Hardware-Assistenten. Der Assistant sich nach den Treibern für einen „Generic USB Hub on USB 2.0 Bus" (generische Hub-Schnittstelle auf dem USB 2.0 Bus). Klichen Sie auf „Next" (Weiter). (Wenn bei deruche stattdessen Treiber für einen „Generic USB Hub" (generischen USB-Hub) angezeigt werden, brechen Sie den Assistenten ab, gehen Sie zurück zum Geräte-Manager, und vergewissern Sie sich, dass die Belkin 2.0-Treiber ordnungsgemäß installiert wurden.)
5. Wahlen Sie die Option „Search for the best driver for your device (Recommended)” (Nach dem besten Treiber für das Gerät suchen [empfohlen]). Klicken Sie auf „Next" (Weiter), um fortzufahren.
6. Windows durchsucht jetzt die Treiberdatenbank auf ihrer Festplatte. Hebeln Sie die Markierung aller Kontrollkästchen auf, und klichen Sie auf „Next" (Weiter).
7. Windowsucht den Treiber für den „Generic USB Hub on USB 2.0 Bus" (generische Hub-Schnittstelle auf dem USB 2.0 Bus). Klicken Sie auf „Next" (Weiter).
8. Klichen Sie auf „Finish" (Fertig stellen). Die Installation des Hubs ist jetzt abgeschlossen.

Informationen

Zusätzliche-Software

Im Lieferumfang des Produkts F5U508 enthalten ist

Fotobearbeitungssoftware von Ulead®

Ulead VideoStudio® 5.0 ist ein besonders vielseitiges Videobearbeitungsprogramm, mit dem Sie hochwertige Digitalaufnahmen erfassen und bearbeiten und auf die gewünschte Weise exportieren können. Sie können damit Untertitel, 3D-Übergänge, Videofiltereffekte, Video-/Grafikeinblendenungen, Hintergrundmusik und -kontmentare eingefugen. Sie können ihre Videos auf Band, CD und im Internet zeigen.

DE

Ulead Photo Express™ 4.0 - enthalt alles, was Sie zum Bearbeiten und Austauschen von Fotos brauchen! Sie können Fotos aus fast allen denkBaren Quellen erfassen und sie dann in einer Miniaturübersicht in Sekundenschnelle sortieren. Sie können Fehler mit einzelnen, benutzerfreundlichen Funktionen von ihren Fotos halten.

Mit Ulead COOL™ 360 können Sie eine Fotoserie im Handumdrehen zu Weitwinkel- oder Rundumpanoramas (360°) umwandeln. Cool 360 speichert Panoramas in gängigen Datenformaten wie MOV, ausfuhrbaren E-Mail Panoramadateien oder als HTML-Dateien, mit denen Sie ihre Panoramas aufs Internet bringen. Mit dem Programm erstehen Sie ihren persönlichen Bildschirmschoner, drucken Panoramas auf Einzseiten oder im Mehrseitenformat und kopieren sie in Präsentationen oder Office-Dokumente.

FCC-Erklärung

KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Wir, Belkin International, Inc., eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklaren hermit in alleiniger Verantwortung, dass diesen Produkt mit der Artikeln.

F5U508, auf das sich diese Erklärung bezieht,

in Einklang mit Teil 15 der FCC-Bestimmungen steht. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Geratarf schädigende Störungen nicht veruerschen, und (2)这点en muss jederwede Störung annehmen, einschließlich der Störungen, die einen unerwünschenst Betrieb veruerschen können.

CE-Konformitätserklarung

Wir, Belkin International, Inc., erklaren alleinverantwortlich, dass das Produkt F5U058, auf das sich diese Erklärung bezieht, der Europanorm für die electromagnetische Vertragsfähigkeit EN 55022:1998 (Klasse B), EN50081-1 und der Europanorm für die Störfestigkeit EN50082-1 1992 entspricht.

Eingeschränkte lebenslange Herstellergarantie von Belkin International, Inc.

Belkin International, Inc. gewährleistet hiermitt, dass diesen Produkt während seiner gesamten Lebensdauer keine Verarbeitungs- und Materialfehler aufweisen werden. Bei Feststellung eines Fehlers wird Belkin das Produkt nach eigenen Ernissen entwender kostenlos reparieren oder ausstauschen, sofern es während des Garantizeitaums ausreichend franken an den autorisierten Belkin-Handler zurückgegeben wurde, bei dem es erworben wurde. Ein Kaufnachweis kann verlangt werden.

Diese Garantie erstreckt sich nicht auf die Beschäftigung des Produkts durch Unfall, missbrächliche, unsachgemäß oder fehlerhafte Verwendung oder Anwendung. Ebenso ist die Garantie unwirksam, wenn das Produkt ohne schriftliche Genehmigung durch Belkin verändert oder wenn eine Belkin-Seriennummer entfernst oder unkennlich gemacht wurde.

VIE HORSTENHEN GARANTIEBEDINGUNS AND REchtsBEHELFE SCHLISSEN ALLE AnderEN GEWAHRIESTUENG UND REchtsBEHELFE - OB MUNDLICH ODR SCHRIFTLICH, AUSDRUCKLICH ODR KONKLUMENT - AUS UND TRETEN AN DEREN STELE. BELKIN UBERNIMT INSBESONDERE KEinerleiRE KONKLLENDE GEWAHRIESTUENG, U.A. AUCH KEINE GEWAHRIESTUUNG DER EIGNUNG FÜR EINEN BESTIMTEN ZWECK ODER DER HANDELSÜBLICHN QUALITAT.

Kein Handlicher, Bevolmächtiger bzw. Vertert oder Mitarbeiter von Belkin ist befugt, diese Gewährleistungsregelung in iridegenere Weise abzüanziern oder zu ergänzen.

BELKIN HAFET NICT FÜR BESONDERE, DURCH ZUFUL EINGETRETENE OER FOLGESCHADEN AufGRUND DER VERLETZUNG EINER GWAHRIELSTISING OER NACH MASSGABE EIER ANDEREN REchtsLHERE (U.A. FÜR ENTGANGENE GENWINDE, AUSFALLZEITEN, GESCHÄFTS- OER FIRMENWERTENBUSSEN BZ W. BESCHÄDIGUN, NEUPROGRAMMIERUNG OER WIIEDERHERSTELLUNG VON PROGRAMMEN OER DATEN NACH SPEICHERUNG IN OER NUTZUNG IN VERBINDUNG MIT BELKIN-PRODUKTEN.

BELKIN

Belkin International, Inc.

NN10 6GL, Großbritannien

[phone]

[phone] Fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Niederlande

[phone]

[phone] Fax

Belkin GmbH

Hanebergstraße 2

80637 München, Deutschland

[phone]

[phone] Fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt, Frankreich

[phone]

[phone] Fax

Belkin Iberia

Avda. Cerro del Aquila 3

28700 San Sebastián de los Reyes, Spanien

[phone]

[phone] Fax

Wenn Sie weitere Informationen oder technischen Support benötigen, besuchen Sie

bittle unsere Website: www.belkin.com.

Entsorgung alter Geräte in Privathaushalten in Ländern der europäischen Union:

Weitere Information führen Sie unter www.belkin.com/environmental

© 2007 Belkin International, Inc. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der

angegeben Hersteller. Mac OS und Mac sind Marken der Apple Computer, Inc., die in den USA und anderen

Ländern eingetragen sind.

P75248ea-A

BELKIN

Technische gegevens 2
