GEBRUIKSAANWIJZING USB 2.0 AND FIREWIRE 6-PORT PCI CARD BELKIN

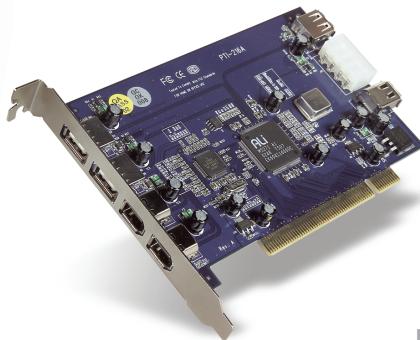

6-poorts USB 2.0 en FireWire PCI-kaart

Handleiding

Upgrade uw notebook ten behoeve van ultrasnelle prestaties

NL

F5U508

Inhoud

Inleiding. 1

Overzicht 2

Productkenmerken 2

Inhoud van de verpakking 3

Systeemvereisten 3

Compatibility met besturingssystemen 4

Installatie 5

Installatieprocedure voor Windows 98 SE 5

Controlleren de installmente correct is verlopen (Windows 98 SE).....7

Installatieprocedure voor Windows Me 9

Controleren of de installmente correct is verlopen (Windows Me)..... 10

Installatieprocedure voor Windows 2000. 12

Controleren of de installmente correct is verlopen voor

Windows 2000 met Service Pack 4 13

Controleren of de installmente correct is verlopen (Windows 2000).....15

Installatieprocedure voor Windows XP 17

Controleren of de installmente correct is verlopen

oor Windows XP met Service Pack 1 18

Controleren of de installmente correct is verlopen (Windows XP) 21

Een hi-speed USB 2.0-hub installeren 23

Welkom bij de hi-speed-verbindingen van Belkin!

Belkin dankt u hartelijk voor het kopen van de hi-speed USB 2.0 en FireWire PCI-kaart (de PCI-kaart).

U kurz uw computer nu upgraden met de niedwste USB- en FireWire®- technologie. Hierdoor kurz u profiteren van een groot aantal hi-speed USB 2.0- en FireWire-producten!

Uw USB 2.0- en FireWire-producten — inclusief harde schijven, scanners, printers en videocamera's — zullen allemaal veel sneller werkden dan ooit tevoren. Uw huidige USB-apparaten blijven werkken als voorheen en met deze PCI-kaart soms zichs better. Volg de eenvoudige installmentie-aanwijzingen in deze handleiding op om uw PCI-kaart gebruisklaar te make. Vervolgens kut u gaan profiteren van de snugheid en het gemak van USB!

NL

Overzicht

Productkenmerken

• Biedt u drie hi-speed USB 2.0-poorten (2 externe, 1 interne)
• Is uitgerust met drie 400Mbps FireWire-poorten (2 externe, 1 interne)
• Biedt gelijktijdige aansluit mogelijkheid van low-, full- en hi-speed apparaten
• Herkent neue apparaten en de snelheid waarmee ze werken automatisch bij aansluiting
• Is "Backwards-compatible" met USB 1.1-apparaten
  Voldoet volledig aan de USB-specificaties
• Is volledig compatible met FireWire-randapparaten die voldoen aan OHCI
• Is voorzien van Plug-and-Play-technologie
• Heeft een interne hulpconnector voor voeding

Technische gegevens

PCI-interface

Voldoet aan de PCI-specificatie 2.2
(tevens "backwards-compatible" met 2.1)
- Ondersteunt PCI power management specificatie 1.1

USB-interface

Voldoet aan USB-revisie 2.0
- Voldoet aan OHCI (Open Host Controller Interface) (USB 1.1-hostcontroller)
Voldoet aan EHCl (USB 2.0-hostcontroller)
Stroom: 500 mA per poort
- Ondersteunt tot wel 127 apparaten
- Ondersteunt slaapstanden S1-S4

NL

Overzicht

FireWire-interface

• Twee externe 400Mbps IEEE 1394-poorten
  Voldoet aan OHCl 1.0
  Voldoet aan IEEE 1394a rev.5
• Interne hulpconnector voor voeding
• Ondersteunt acheit isochrone zend-DMA's
• Ondersteunt 4 isochrone ontvangst-DMA's
• Uitgangsvermögen: 15 watt (12 V bij 1,25 A) per poort met extra voeding die worden ontrokken van de hoofdvoeding van de computer
• 5 watt (12 V bij 0,05 A) zonder extra voeding van de hoofdvoeding van de computer

Inhoud van de verpakking

Hi-speed USB 2.0 en FireWire PCI-kaart van Belkin
- Handleiding
Installatie-cd

Systeemvereisten

266MHz Pentium II processor
32 MB RAM
- Een vrije PCI-sleuf die voldoet aan PCI 2.1 of 2.2
- Windows® 98 SE, 2000, Me of XP

Compatibilitkeit met besturingsystemen

Besturingsystem	USB 1.x-ndersteuning	USB 2.0-ndersteuning	FireWire-ndersteuning
Windows 98 SE	Ja	Ja	Ja
Windows 2000	Ja	Ja	Ja
Windows Me	Ja	Ja	Ja
Windows XP	Ja	Ja	Ja

NL

Wij verwijzen uaar het hoofdstuk dat gaat over uw versie van het Windowsbesturingsystem.

Installatieprocedure voor Windows 98 SE

Met deze installmentprocedure installeert u feilloos twee USB 1.1 OHCI-hostcontrollers, één USB 2.0 EHCI-hostcontroller en één IEEE 1394-hostcontroller.

1. Plaats de installatione-cd voor de hi-speed USB 2.0-notebookkaart (artikelnummer F5U508) in uw cd-romstation. Binnen enkele seconden worden het hoofdmenu automatisch gestart en krijgt u de beschikbare installmentieopties te zien.
2. Selecteer "Install USB 2.0 Driver" (USB 2.0-stuurprogramma installeren). Nadat u in de InstallShield Wizard op "Next" (Volgende) hebt geklikt, selecteert u "No, I will restart my computer later" (Nee, ik herstart是我的 computer later). Klik verwolgens op "Finish" (Beeindigen) Klik verwolgens op "Exit" (Sluiten) in het F5U508-venster.
3. Open het Start-menu links onder op het Windows-bureaublad. Selecteer "Shut Down" (Afsluiten) en klik op "OK".
4. Pas als de computer volledig is uitgeschakeld, maakt u deze open en zoekt u een vrij PCl-sleuf op.
5. Verwijder het afdekplaatje dat correspondeert met de PCI-sleuf die u wilt gebruiken. (Dit planta je zit meestal met een schroef vast).
6. Bevestig de PCI-kaart in de sleuf. Druk zoveel als nodig is om de kaart goed vast te zetten. Zet de PCI-kaart vast met de schroef die u in bovenstaande stap 5 hebt verwijderd.
7. Nadat u de PCI-kaart hebt geinstalleerd en de computerkap waar hebt teruggeplaatst, schakelt u de computer in.
8. Wanner Windows opniew start, worden de PCI-kaart opgespoord en zal de installmentie van de vereiste stuurprogramma's beginnen.

Installatie

Let op: Afhankelijk van de snelheid van uw computer kan het tot 30 seconden duren voordat de PCI-kaart worden herkend.

1. Windows spoort de "PCI Universal Serial Bus" op en het dialoogvenst van de wizard "Add New Hardware" (Nieuwe hardware toevoegen) worden geopend. Klik op "Next" (Volgende).
2. Selecteer "Search for the best driver for your device" (Zoek het beste stuurprogramma voor uw apparaat op) en kijk op "Next" (Volgende).
3. Verwijder de vinkjesuit allevakjes en klik op "Next" (Volgende).
4. Windows Zoekt nu de stuurprogramma's op voor "ALi USB to Open Host Controller". Selecteer "The Updated Driver (Recommended)" (Het bijgewerkte stuurprogramma (Aanbevolen)). Klik op "Next" (Volgende).
5. Windows Zoekt nu de stuurprogramma's op voor "ALi PCI to USB Open Host Controller." Klik op "Next" (Volgende).
6. U krijtigt nu het verzoek om de installmentie-cd voor Windows 98 SE in uw cd-romstation teplaatsen. Doe de cd in het station en klik op "Finish" (Beeindigen).

Let op: De directory die worden getoond op het scherm waarin u verzocht worden uw installment-CD voor Windows 98 SE teplaaten, is möglichn onjuist. Stuurprogramma's bevinden zich doorgaans in een map genaamd "WIN98" op uw Windows-cd.

1. Windows spoort de "PCI Universal Serial Bus" op en het dialoogvenstert van de wizard "Add New Hardware" (Nieuwe hardware toevoegen) worden geopend. Klik op "Next" (Volgende). Herhaal stap 9 tot en met 13 en klik verwolgens op "Finish" (Beeindigen).
2. Windows zal nu het stuurprogramma voor "ALi USB to Enhanced Host Controller" opzoeken en installereren en verrolgens ontdek het de "PCI OHCI Compliant IEEE Host Controller". Klik op "Next" (Volgende).

Installatie

1. Selecteer "Search for the best driver for your device" (Zoek het beste stuurprogramma voor uw apparaat op) en klik op "Next" (Volgende).
2. Verwijder de vinkjesuit allevakjes en klik op "Next" (Volgende).
3. Windows Zoekt nu de stuurprogramma's op voor de "PCI OHCI Compliant IEEE 1394 Host Controller". Klik op "Next" (Volgende).
4. Klik op "Finish" (Beeindigen) om de installmentie van de IEEE 1394 hostcontroller te voltooien.
5. Het is möglich dat Windows u verzoekt de computer opnieuw te starten.
   Klik op "Yes" (Ja) om opnieuw op te starten.

De installmentie van de PCI-kaart is nu voltooid.

Controleren of de installmente correct is verlopen (Windows 98 SE)

Controller in de "Windows Device Manager" (Windows Apparaatbeheer) of uw PCI-kaart maar behoren is geinstalleerd.

1. Klik met uw rechter muisknop op "My Computer" (Deze computer) en selecteer "Properties" (Eigenschappen).
2. Selecteer het tabblad "Device Manager" (Apparaatbeheer).
3. Klik op het plusteken (+) maar “Universal Serial Bus Controllers”. De lijst met “Universal Serial Bus Controllers” bevat nu twee vermeldingen voor “ALi to USB Open Host Controller”, een vermelding voor “ALi to USB Enhanced Host Controller”, een vermelding voor “USB 2.0 Root Hub” en twee vermeldingen voor “USB Root Hub”.

Let op: Als uw computer ingebouwde USB-poorten heeft of als er andere USB PCI-controllerkaarten op uw computer zijn geinstalleerd, krijgt u meerere vermeldingen voor USB-controller en root-hubs te zien.

Installatie

1. Klik op het plusteken (+) naast "IEEE 1394 Bus Controller".

Het "IEEE 1394 Bus Controller"-overzicht bevat nu een vermelding voor de "PCI OHCI Compliant IEEE 1394 Host Controller".

Let op: Als uw computer ingebouwde IEEE 1394-poorten heeft of als er andere IEEE 1394 PCI-controllerkaarten op uw computer zich geinstalleerd, krijt u meerdere "IEEE 1394 Host Controller"-vermeldingen te zien.

NL

Installatieprocedure voor Windows Me

Met deze installmentprocedure installeert u feilloos twee USB 1.1 OHCI-hostcontrollers, één USB 2.0 EHCI-hostcontroller en één IEEE 1394-hostcontroller.

1. Plaats de installatione-cd voor de hi-speed USB 2.0-notebookkaart (articelnummer F5U508) in uw cd-romstation. Binnen enkele seconden worden het hoofdmenu automatisch gestart en krijgt u de beschikbare installmenteopties te zien.
2. Selecteer "Install USB 2.0 Driver" (USB 2.0-stuurprogramma installeren). Nadat u in de InstallShield Wizard op "Next" (Volgende) hebt geklikt, selecteert u "No, I will restart my computer later" (Nee, ik herstart是我的 computer later). Klik verwolgens op "Finish" (Beeindigen) Klik verwolgens op "Exit" (Sluiten) in het F5U508-venster.
3. Open het Start-menu links onder op het Windows-bureaublad. Selecteer "Shut Down" (Afsluiten) en klik op "OK".
4. Pas als de computer volledig is uitgeschakeld, maakt u deze open en zoekt u een vrij PCl-sleuf op.
5. Verwijder het afdekplaatje dat correspondiert met de PCI-sleuf die u wilt gebruiken. (Dit planta je zit meestal met een schroef vast).
6. Bevestig de PCI-kaart in de sleuf. Druk zoveel als nodig is om de kaart goed vast te zetten. Zet de PCI-kaart vast met de schroef die u in bovenstaande stap 5 hebt verwijderd.
7. Nadat u de PCI-kaart hebt geinstalleerd en de computerkap waar hebt teruggeplaatst, schakelt u de computer in.
8. Wanner Windows opniew start, worden de PCI-kaart opgespoord en zal de installmentie van de vereiste stuurprogramma's beginnen.

Installatie

Let op: Afhankelijk van de snelheid van uw computer kan het tot 30 seconden duren voordat de PCI-kaart worden herkend.

1. Windows zal de "Ali PCI to USB Open Host Controller" vinden en installeren (twee koer), evenals de "USB Root Hub" (twee koer), de "Ali PCI to USB Enhanced Host Controller" en een"USB 2.0 Root Hub".
2. Selecteer "Automatic Search for the best driver for your device" (Automatisch zoekenaar het Beste stuurprogramma voor uw apparaat (Aanbevolen)) en klik op "Next" (Volgende).
3. Windows Zoekt nu in zijn database met stuurprogramma'saar het vereiste stuurprogramma.
4. Het kan+zijn dat u verzocht worden de installment-CD voor Windows Me in het cd-romstation teplaatsen om het "1394bus.sys"-bestand te installereren. Doe de cd in het cd-romstation en klik op "OK".

Let op: De directory die wordt getoond op het scherm waarin u verzocht wordt uw installment-CD voor Windows Me teplaatsen, is möglich onjuist. Stuurprogramma's bevinden zich doorgaans in een map genaamd "Win9X" op uw Windows Me-cd

1. De installment van de "OHCI Compliant IEEE 1394 Host Controller" is nu voltoid. Klik op "Finish" (Voltooien).
2. Het venster "System Settings Change" (Systeinstellungen wijzigen) verschijnt. Hierin worden u verzocht uw computer te herstarten, zodat de veranderingen in werkung konnen treden. Klik op "Yes" (Ja) om opnieuw op te starten.

Controleren of de installmente correct is verlopen (Windows Me)
Controleer na de installmentie in de Windows 'Device Manager' (Apparaatbeheer) of de PCI-kaart correct is geinstalleerd.

Installatie

1. Klik met uw rechter muisknop op "My Computer" (Deze computer) en selecteer "Properties" (Eigenschappen).
2. Selecteer het tabblad "Device Manager" (Apparaatbeheer).
3. Klik op het plusteken (+) naast "Universal Serial Bus Controllers". De lijst met "Universal Serial Bus Controllers" bevat nu twee vermeldingen voor "ALi to USB Open Host Controller", een vermelding voor "ALi to USB Enhanced Host Controller", een vermelding voor "USB 2.0 Root Hub" en twee vermeldingen voor "USB Root Hub".

Let op: Als uw computer ingebouwde USB-poorten heeft of als er andere USB PCI-controllerkaarten op uw computer zijn geinstalleerd, krijgt u meerere vermeldingen voor USB-controllers en root-hubs te zien.

1. Klik op het plusteken (+) naast "IEEE 1394 Bus Controller". Het "IEEE 1394 Bus Controller"-overzicht bevat nu een vermelding voor de "PCI OHCI Compliant IEEE 1394 Host Controller".

Let op: Als uw computer ingebouwde IEEE 1394-poorten heeft of als er andere IEEE 1394 PCI-controllerkaarten op uw computer zich geinstalleerd, krijt u meerdere "IEEE 1394 Host Controller"-vermeldingen te zien.

1. Klik op het plusteken (+) naast "Network Adapters" (Netwerkadapters).
2. Het overzicht van "Network Adapters" (Netwerkadapters) bevat nu een vermelding voor de "NDIS 1394 Net Adapter".

Let op: Als uw computer ingebouwde IEEE 1394-poorten heeft of als er andere IEEE 1394 PCI-controllerkaarten op uw computer zijn geinstalleerd, krijgt u meerdere "IEEE 1394 Host Controller"-vermeldingen te zien.

Installatie

Installatieprocedure voor Windows 2000

Met deze installmentprocedure installeert u feilloos twee USB 1.1 OHCI-hostcontrollers, één USB 2.0 EHCI-hostcontroller en één IEEE 1394-hostcontroller.

Als u gebruik maakt van Windows 2000 met Service Pack 4, zich de benodigde stuurprogramma's al opgenomen in uw besturingsystem. U hoeft de stuurprogramma's op de installment-e-cd voor het product met articikelnummer F5U508 Niet te installereren.

Om te zien welke versie van Windows op uw computer is geinstalleerd, klikt u met de rechtter muisknop op het "My Computer"-pictogram op uw Windows-bureaublad en selecteert u "Properties" (Eigenschappen).

Het venster "System Properties" (Systeemeigenschappen) worden geopend. Hierin kutn u nagaan welke versie van Windows op computer is geinstalleerd. Als Windows Service Pack 3 of lager is geinstalleerd, moet u de stuurprogramma's installeren die op de F5U508-installatie-cd staan.

Als Windows 2000 Service Pack 4 is geinstalleerd, volg dan de onderstaande stappen.

1. Open het Start-menu links onder op uw Windows-bureaublad, selecteer "Shut Down" (Afsluiten) en klik op "OK".
2. Pas als de computer volledig is uitgeschakeld, maakt u deze open en zoekt u een vrij PCI-sleuf op.

Installatie

1. Verwijder het afdekplaatje dat correspondeert met de PCI-sleuf die u wilt gebruiken. (Dit planta je zit meestal met een schroef vast).
2. Bevestig de PCI-kaart in de sleuf. Druk zoveel als nodig is om de kaart goed vast te zetten. Zet de PCI-kaart vast met de schroef die u in stap 3 hebt verwijderd.
3. Nadat u de PCI-kaart hebt geinstalleerd en de computerkap waar hebt teruggeplaatst, schakelt u de computer in.
4. Als Windows opnieuw opstart, worden de PCI-kaart herkend en worden de stuurprogramma's geinstalleerd voor twee "Ali PCI to USB Open Host Controller"-vermeldingen, een "Standard Enhanced PCI to USB Host Controller"-vermelding, een "USB 2.0 Root Hub"-vermelding, twee "Root Hub"-vermeldingen en een "OHCI Compliant IEEE 1394 Host Controller"-vermelding.

Let op: Afthankelijk van de slelheid van uw computer kan het tot 45 seconden duren voordat de PCI-kaart worden herkend.

Controleren of de installmente correct is verlopen voor Windows 2000 met Service Pack 4

Controller na de installmentie in de "Device Manager" (Apparaatbeeer) of de PCI-kaart correct is geinstalleerd.

1. Klik met uw rechter muisknop op "My Computer" (Deze computer).
2. Selecteer "Properties" (Eigenschappen).
3. Selecteer het tablad "Hardware" en kijk op de knop "Device Manager" (Apparaatbeheer).
4. Klik op het plusteken (+) naast "Universal Serial Bus Controllers".

NL

Installatie

Het overzicht met "Universal Serial Bus Controllers" bevat nu twee vermeldingen voor "ALi PCI to USB Open Host Controller", een vermelding voor "Standard Enhanced PCI to USB Host Controller", een vermelding voor "USB 2.0 Root Hub" en twee vermeldingen voor "USB Root Hub".

Let op: Als uw computer ingebouwde USB-poorten heeft of als er andere USB PCI-controllerkaarten op uw computer zijn geinstalleerd, krijgt u meerdere ingangen voor root-hubs te zien.

1. Klik op het plusteken (+) naast "IEEE 1394 Bus Controller". De lijst met IEEE 1394 Bus Controllers bevat nu een ingang met de naam "OHCI Compliant IEEE 1394 Host Controller".

Let op: Als uw computer ingebouwde IEEE 1394-poorten heeft of als er andere IEEE 1394 PCI host controllerkaarten op uw computer zijn geinstalleerd, krijt u meerdere "IEEE 1394 Host Controller"-vermeldingen te zien.

Als Windows 2000 met Service Pack 3 of lager op uw computer is geinstalleerd, volg dan de volgende instructies.

1. Plaats de installation-cd voor de hi-speed USB 2.0-notebookkaart (artikelnummer F5U508) in uw cd-romstation. Binnen enkele seconden worden het hoofdmenu automatisch gestart en krijgt u de beschikbare installmenteopties te zien.
2. Selecteer "Install USB 2.0 Driver" (USB 2.0-stuurprogramma installeren). Nadat het stuurprogramma is geinstalleerd, selecteert u "No, I will restart my computer later" (Nee, ik startIRST computer pas later opnieuw). Klik op "Finish" (Beeindigen). Selecteerervoigens "Exit" (Sluiten).
3. Open het Start-menu links onder op uw Windows-bureaublad, selecteer "Shut Down" (Afsluiten) en klik op "OK".

NL

Installatie

1. Pas als de computer volledig is uitgeschakeld, maakt u deze open en zoekt u een vrij PCl-sleuf op.
2. Verwijder het afdekplaatje dat correspondiert met de PCI-sleuf die u wilt gebruiken. (Dit planta je zit meestal met een schroef vast).
3. Bevestig de PCI-kaart in de sleuf. Druk zoveel als nodig is om de kaart goed vast te zetten. Zet de PCI-kaart vast met de schroef die u in stap 5 hebt verwijderd.
4. Nadat u de PCI-kaart hebt geinstalleerd en de computerkap waar hebt teruggeplaatst, schakelt u de computer in.
5. Wanner Windows opniew start, worden de PCI-kaart gezonden en alle nodsige stuurprogramma's automatisch geinstalleerd. Nadat de installmentie is voltooid,kest u het verzoek krijgen op "Finish" (Beëindigen) te klikken en de computer opnieuw te starten.

Let op: Afhankelijk van de snelheid van uw computer kan het tot 30 seconden duren voordat de PCI-kaart worden herkend.

Controleren of de installmente correct is verlopen (Windows 2000)

Controleer na de installment in de Windows "Device Manager" (Apparaatbeheer) of de PCI-kaart correct is geinstalleerd.

1. Klik met uw rechter muisknop op "My Computer" (Deze computer).
2. Selecteer "Properties" (Eigenschappen).
3. Selecteer het tablad "Hardware" en klik op de knop "Device Manager" (Apparaatbeheer).

NL

Installatie

Let op: U zult merken dat er twee vermeldingen voor "Universal Serial Bus Controller" worden weergegeven.

1. Klik op het plusteken (+) naast de eerste "Universal Serial Bus Controller". Het "Universal Serial Bus Controller"-overzicht bevat ook een vermelding voor "Ali PCI to Enhanced USB Host Controller" en een vermelding voor "USB 2.0 Root Hub".
2. Klik op het plusteken (+) naast de volgende "Universal Serial Bus Controller".

Het "Universal Serial Bus Controllers"-overzicht bevat nu twee vermeldingen voor "ALi to USB Open Host Controller"- en twee voor "USB Root Hub".

Let op: Als uw computer ingebouwde USB-poorten heeft of als er andere USB PCI-controllerkaarten op uw computer zijn geinstalleerd, krijgt u meerere ingangen voor root-hubs te zien.
6. Klik op het plusteken (+) naast "IEEE 1394 Bus Controller".

Het "IEEE 1394 Bus Controller"-overzicht bevat nu een vermelding voor de "OHCI Compliant IEEE 1394 Host Controller".

Let op: Als uw computer ingebouwde IEEE 1394-poorten heeft of als er andere IEEE 1394 hostcontrollers op uw computer zijn geinstalleerd, krijt u meerdere "IEEE 1394 Host Controller"-vermeldingen te zien.

Installatieprocedure voor Windows XP

Met deze installationprocedure installeur t twee USB 1.1 OHCI-hostcontrollers, één USB 2.0 EHCI-hostcontroller en één IEEE 1394-hostcontroller.

Als u gebruik maakt van Windows XP met Service Pack 1, zich de benodigde stuurprogramma's al opgenomen in uw besturingsystem. U hoeft de stuurprogramma's op de installmente-cd voor het product met articikelnummer F5U508 Niet te installereren.

Om te zien welke versie van Windows op uw computer is geinstalleerd, klikt u met de rechtter muisknop op het "My Computer"-pictogram op uw Windows-bureaublad en selecteert u "Properties" (Eigenschappen).

Het venster "System Properties" (Systeemeigenschappen) worden geopend. Hierin kunt u nagaan welke versie van Windows op computer is geinstalleerd. Als Windows "Service Pack 1" of hoger is geinstalleerd, dient u de stuurprogramma's te installereren die op de F5U508-installatie-cd staan.

Als Windows XP "Service Pack 1" is geinstalleerd, volg dan de onderstaande stappen.

1. Open het Start-menu links onder op uw Windows-bureaublad, selecteer "Shut Down" (Afsluiten) en klik op "OK".
2. Pas als de computer volledig is uitgeschakeld, maakt u deze open en zoekt u een vrij PCI-sleuf op.
3. Verwijder het afdekplaatje dat correspondeert met de PCI-sleuf die u wilt gebruiken. (Dit planta je zit meestal met een schroef vast).

Installatie

1. Bevestig de PCI-kaart in de sleuf. Druk zoveel als nodig is om de kaart goed vast te zetten. Zet de PCI-kaart vast met de schroef die u in stap 3 hebt verwijderd.
2. Nadat u de PCI-kaart hebt geinstalleernd en de computerkap waar hebt teruggeplaatst, schakelt u de computer in.
3. Als Windows opniew opstart, worden de PCI-kaart herkend en worden de stuurprogramma's geinstalleerd voor twee "Ali PCI to USB Open Host Controller"-vermeldingen, een "Standard Enhanced PCI to USB Host Controller"-vermelding, een "USB 2.0 Root Hub"-vermelding, twee "Root Hub"-vermeldingen en een "OHCI Compliant IEEE 1394 Host Controller"-vermelding.

Let op: Afthankelijk van de snelheid van uw computer kan het tot 45 seconden duren voordat de PCI-kaart worden herkend.

Controleren of de installment correct is verlopen voor Windows XP met Service Pack 1

Controller na de installment in de "Device Manager" (Apparaatbeeer) of de PCI-kaart correct is geinstalleerd.

1. Klik met uw rechter muisknop op "My Computer" (Deze computer).
2. Selecteer "Properties" (Eigenschappen).
3. Selecteer het tabblad "Hardware" en klik op de knop "Device Manager" (Apparaatbeheer).

De lijst met "Universal Serial Bus Controllers" bevat nu twee vermeldingen voor "ALi to USB Open Host Controller", een vermelding voor "ALi to USB Enhanced Host Controller", een voor "USB 2.0 Root Hub Device", een voor "Standard Enhanced PCI to USB Host Controller" en twee vermeldingen voor "USB Root Hub".

Let op: Als uw computer ingebouwde USB-poorten heeft of als er andere USB PCI-controllerkaarten op uw computer zijn geinstalleerd, krijt u meerere ingangen voor root-hubs te zien.

1. Klik op het plusteken (+) naast "IEEE 1394 Bus Controller".

Het "IEEE 1394 Bus Controller"-overzicht bevat nu een vermelding voor de "OHCI Compliant IEEE 1394 Host Controller".

1. Klik op het plusteken (+) naast "Network Adapters" (Netwerkadapters).

De lijst met "Network Adapters" (Netwerkadapters) bevat nu een vermelding voor de "1394 Net Adapter".

Let op: Als uw computer ingebouwde IEEE 1394-poorten heeft of als er andere IEEE 1394 PCI-hostcontrollerkaarten op uw computer zijn geinstalleerd, krijt u meertere vermeldingen voor "IEEE 1394 Host Controller" en "1394 net adapter" te zien.

Als u nicht beschicht over Windows XP Service Pack 1, volg dan de volgende instructies op:

1. Plaats de installation-cd voor de hi-speed USB 2.0-notebookkaart (artikelnummer F5U508) in uw cd-romstation. Binnen enkele seconden worden het hoofdmenu automatisch gestart en krijgt u de beschikbare installmentieopties te zien.
2. Selecteer "Install USB 2.0 Driver" (USB 2.0-sturprogramma installeren).
3. Nadat het stuurprogramma is geinstalleerd, zal Windows u verzoeken uw computer opnieuw op te starten. Selecteer “No, I will restart my computer later” (Nee, ik startIRST computer pas later opnieuw). Klik op “Close” (Sluiten).
4. Open het Start-menu links onder op uw Windows-bureaublad, selecteer "Shut Down" (Afsluiten) en klik op "OK".

Installatie

1. Pas als de computer volledig is uitgeschakeld, maakt u deze open en zoekt u een vrij PCl-sleuf op.
2. Verwijder het afdekplaatje dat correspondeel met de PCI-sleuf die u wilt gebruiken. (Dit planta je zit meestal met een schroef vast).
3. Bevestig de PCI-kaart in de sleuf. Druk zoveel als nodig is om de kaart goed vast te zetten. Zet de PCI-kaart vast met de schroef die u in stap 6 hebt verwijderd.
4. Nadat u de PCI-kaart hebt geinstalleerd en de computerkap waar hebt teruggeplaatst, schakelt u de computer in.
5. Als Windows opnieuw opstart, worden de PCI-kaart herkend en zullen de stuurprogramma's voor de "IEEE 1394 host controller", de "IEEE 1394 net adapter" en twee "USB OHCI host-controllers" met de bijbehorende root hubs automatisch worden geinstalleerd.

NL

Let op: Afhankelijk van de slelheid van uw computer kan het tot 45 seconden duren voordat de PCI-kaart worden herkend.

1. Windows setzen nu sturprogramma's op voor de "NEC PCI to USB Enhanced Host Controller", waarna de "New Hardware Wizard" (Nieuwe hardware wizard) worden gestart. Selecteer "Install the software automatically (Recommended)" (Software automatisch installeren (Aanbevolen)). Klik op "Next" (Volgende).
2. De stuurprogramma's voor de "Ali PCI to USB Enhanced Host Controller" zullen nu worden gezonden. Klik op "Finish" (Voltooien).
3. Windows herkent nu het "USB 2.0 Root Hub Device" Selecteer "Install the software automatically (Recommended)" (Software automatisch installeren (Aanbevolen)). Klik op "Next" (Volgende).

4. Windows vindt nu de stuurprogramma's voor het "USB 2.0 Root Hub Device". Klik op "Next" (Volgende). Klik verzolgens in het volgende scherm op "Finish" (Beeindigen).

5. Windows biodt u nu de möglichkeit een netwerk te creeren. Negeer.Deze optie als u geen IEEE 1394-network wilt creeren. (In het helpbestand van Windows XP vindt umeer informatie over de installmenten het gebruik van een IEEE 1394-networkk).

1. Klik met uw rechtter muisknop op "My Computer" (Deze computer).
2. Selecteer "Properties" (Eigenschappen).
3. Selecteer het tabblad "Hardware" en klik op de knop "Device Manager" (Apparaatbeheer).
4. Klik op het plusteken (+) naast "Universal Serial Bus Controllers". Het "Universal Serial Bus Controller"-overzucht bevat nu ook een vermelding voor de "Ali PCI to USB Enhanced Host Controller" en een vermelding voor "USB 2.0 Root Hub".
5. Klik op het plusteken (+) naast "Universal Serial Bus Controllers". Het overzicht met "Universal Serial Bus Controllers" bevat nu twee "ALi PCI to USB Open Host Controller"-vermeldingen en twee "USB Root Hub"-vermeldingen.

Let op: Als uw computer ingebouwde USB-poorten heeft of als er andere USB PCI-controllerkaarten op uw computer zijn geinstalleerd, krijt u meerder vermeldingen voor root-hubs te zien.

Installatie

1. Klik op het plusteken (+) naast 'IEEE 1394 Bus Controller'.
   Het "OHCI Compliant IEEE 1394 Host Controller"-overzicht bevat nu een vermelding voor de "OHCI Compliant IEEE 1394 Host Controller".
2. Klik op het plusteken (+) naast "Network Adapters" (Netwerkadapters). Het overzicht van "Network Adapters" (Netwerkadapters) bevat nu een vermelding voor de "1394 Net Adapter".

Let op: Als uw computer ingebouwde IEEE 1394-poorten heeft of als er andere IEEE 1394 PCI-hostcontrollerkaarten op uw computer zich geinstalleerd, krijgt u meerere "IEEE 1394 Host Controller"- en "1394 Net Adapter"-vermeldingen te zien.

NL

Een hi-speed USB 2.0-hub installeren

Let op: Tijdens de installatione van het stuurprogramma voor uw hi-speed USB 2.0 en FireWire PCI-kaart van Belkin worden ook een stuurprogramma voor een hi-speed USB 2.0-hub geinstalleerd. Wanner u voor het eerst een hi-speed USB 2.0-hub op uw PCI-kaart aansluit, volg dan de onderstaande procedure.

1. Zet uw computer aan.
2. Sluit de voedingsadapter (meegeleverd) eerst op de hub aan en daarna op een wandstopcontact.
3. Sluit de platte stekker van de meegeleverde USB-kabel op uw computer aan en de vierkante stekker vandezelfde kabel op de upstreampoort van de hub.
4. Windows zal de hub automatisch herkennen en start de wizard "Add New Hardware" (Nieuwe hardware tevoegen). De wizard zal nu Zoeken naar stuurprogramma's voor een "Generic USB Hub on USB 2.0 Bus". Klik op "Next" (Volgende). (Als de gezekresultaten inplaats waarvan stuurprogramma's voor een "Generic USB-hub" opsommen, annuleer dan de wizard, ga terug maar de "Device Manager" (Apparaatbeheer) en controllere of de Belkin 2.0-stuurprogramma's correct zijn geinstalleerd.)
5. Selecteer "Search for the best driver for your device (Recommended)" (Zoek het beste stuurprogramma voor uw apparaat op (Aanbevolen)). Klik op "Next" (Volgende) om door te gaan.
6. Windows doorzoek nt nu de database met stuurprogramma's op uw harde schijf. Verwijder de vinkjesuit allevakjes en klik op "Next" (Volgende).
7. Windows zal nu het stuurprogramma voor "Generic USB-hub on USB 2.0 Bus" vinden. Klik op "Next" (Volgende).
8. Klik op "Finish" (Beeindigen). De installmentie van uw hub is nu voltood.

Informatie

De hi-speed USB 2.0 en FireWire PCI-kaart van Belkin (artikelnummer F5U508) worden geleverd met revolutionaire softwaretoepassingen voor fotobewerking van Ulead®:

Ulead VideoStudio® 5.0 is een van de meest complete programme's die op de markt zijn voor het bewerken van self-opgenomen videofilms. Hiermee kurz u digitale videobeelden van hoog kwaliteit binnenhalen, bewerken en in elke gewenste vorm exporteren. Deze toepassing stelt u in staat indrukwekkende titels, 3D-overgangen, videofiltereffecten, video/grafische overlays, muziek en ingesproken tekst aan uw opnamen toe te voegen. U kurz uw bewerkte video's ook op de band of cdwegschrijven en via het internet met anderen delen.

Ulead Photo Express™ 4.0 - My Custom Addition bevat alles wat u nods heb om te starten met het bewerken en delen van Foto's! Hiermee haalt u foto's binnen UIT (bija) alle uithoeken van de aarde, die uervovlgens in een ommezien sorteert en keurig op postzegelformaat bekijt en uitkiest. Foto's waaraan ents mankeert, retoucheert u in een ommezien met het professionele gereedschapuit de virtuele gereedschappendoos.

Met Ulead COOLTM 360 kun t in een handomdraai een Serie foto's.
haar 360^ - of groothoek-panoramaebeld omtoveren Met Cool 360 slaat u panoramaebelden op in populaire bestandsformaten inclusief MOV en als direct uitvoerbare e-mail panoramicabestanden; verder kun t u.
panoramabestanden naar HTML-bestanden uitvoeren voor het versturen van deze beelden aan het net internet. Deze software biedt u bovendien de
mogelijkheid gepersonaliseerde screensavers te creeren, panoramicische beelden op een enkele pagina of over meerere pagina's af te drukken,
panorama'saar presentaties en zakelijkde documenten te kopieren en n veelmeer.

FCC-verklaring

VERKLARING VAN CONFORMITEIT MET DE FCC-VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin International, Inc., gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierblij dat wij de volledige verantwoordelijkheid aanvaarden dat het product met het articikelnummer

F5U508 waarop deze verklaring betrekking heeft,

voldoet aan deel 15 van de FCC-regelgeving. Het gebruik ervan is onderworpen aan de beiden volgende voorwaarden: (1) het apparaat mag geen schadelijke storingen opwekken en (2) het apparaat要去le ontvangen interferente accepteren, waaronder storingen die een ongewenste werkung konnen verroorzaken.

CE-conformiteitverklaring

Wijl, Belkin International, Inc., verklaaren dat ons product F5U508 waarop.Deze verglaciding betrekking heeft, voldoet aan de algemene emissionenormen conform EN 5502:1998 Klasse B, EN50081-1 en aan de algemene immunoiteitsnormen conform EN50082-1 1992.

Beperkte levenslange productgarantie van Belkin International, Inc.

Belkin International, Inc. geeft garantie voor de levendsuur van het product op materiaal- en fabriquefouten. Wanner een defect worden geconstaatend, zal Belkinaar eenigen keuze het product repareren of kosteloos verrangen, op voorwaarde nad het productijdens de garantieperiode, met vooruitbetaalde vervoerskosten, worden geretourneer aan de officiele Belkin dealer bij wie het product is gekocht. Overlegging van het aankoopbewijks kan noodzakelijk zijn.

Deze garantie is nicht van toepassing als het product is beschadig als vegol van een ongeluk, misbruik, verkeerd gebruik of een verkeerde toepassing; als het product zonder schriftelijk toestemming van Belkin is gewijzigd of als een serienummer dat door Belkin is aangebracht, is verwijdert of onleesbaar is gemaakt.

DE GARANTIE EN VERHAALSMOGELIJKHEDEN DE HIERVOOR ZUN JUITENGEZEST SLUITEN LEK EDERIVE GARANTIE DE VERAHALSMOGELIJKHEID UIT, HETZJU MONDENG OF SCHRIFTELIJK, HETZJU UIUTDRUKKELIKU OF IMPLICIET. BELKIN WJUST UIUTDRUKKILIK ELK EN ALLÉ IMPLICIÈTE AANSPRAKLEIKHED OF GARANTIE AF, WAARONDER, ZONDER ENIGE BEPERKING, GARANTIES BETREFEFFENDE DE VERKOOPBAARHEID DE GESCHIKTHEID VOOR EEN BEPAALADE TOPEPASSING.

Geen enkele dealer, vertegenwoordiger of werknemer van Belkin is bevoedt tot wijing, uittbreiding of aanvulling van deze garantie.

BELKIN IS NIEZ VERANTWOORDELLUK VOOR SPECIALE, INCIDENTELE OF VOARTVLOEIENTE SCHADE DIE HET RESULTAAT IS VAN SCHENDING VAN DE GARANTEE, OF OONEN ENIGB ANDER WETTELIK STELSEL, DAARONDER MEDE BEGREPEN MAAR NIET BEPERKT TOT, WINSTERDVERING, BEDRUJSONDERBRECKING, GOODWILL, SCHADE AAN OF HET HER PROGRAMMEREN OF REPRODUCTEREN VAN PROGRAMMA'S OF GEJEVENS DIE ZIJ OPGESLAGEN IN OF ZIJ GEBRUKT MET BELKIN PRODUCTEN.

BELKIN

Belkin International, Inc.

NN10 6GL,Verenigd Koninkrijk

[phone]

[phone] fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Nederland

[phone]

[phone] fax

Belkin GmbH

Hanebergstraße 2

80637 Munchen, Duitsland

[phone]

[phone] fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt, Frankrijk

[phone]

[phone] fax

Belkin Iberia

Avda. Cerro del Aquila 3

28700 San Sebastián de los Reyes, Spanje

[phone]

[phone] fax

Voor meer informatatie over technische ondersteuning en overige informatatie verwijzen wij uং eenze website: www.belkin.com

Verwijdering van afvalmaterialaal door huishoudens binnen de Europese Unie:

Ga voor meer informatieaar www.belkin.com/environmental

© 2007 Belkin International, Inc. Alle rechten voorbehonden. Alle handelsnamen zijn gedeponeerde

handelsmerken van de betreffende rechthebbenden. Mac OS en Mac zijn handelsnamen van Apple Computer,

Inc. die gedeponeerd zich in de Verenigde Staten van Amerika en in andere landen.

P75248ea-A

BELKIN
