HUB 2-EN-1 #F5U706EA - Hub USB BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub USB 2.0 7 ports
Marque	Belkin
Modèle	F5U706EA
Nombre de ports USB	7 (3 sur base fixe + 4 sur concentrateur détachable)
Norme USB	USB 2.0 (rétrocompatible USB 1.1)
Débit maximal	480 Mb/s (USB 2.0 haut débit)
Alimentation	Adaptateur secteur 5V / 3,8A, prise CC 3,5 x 1,3 x 9,5 mm, polarité positive au centre
Mode d'alimentation	Auto-alimenté (via adaptateur secteur)
Tension par port	5V CC
Intensité par port	500 mA max
Température de fonctionnement	5 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Matériau du boîtier	ABS
Connecteur rotatif	Oui, sur le concentrateur détachable
Indicateur LED	Vert (fonctionnement) / Éteint (non opérationnel)
Compatibilité système	Windows 98 SE, Me, 2000, XP, Vista
Plug-and-Play	Oui
Branchement à chaud	Oui
Nombre maximal de périphériques en cascade	Jusqu'à 127
Garantie	Garantie à vie limitée du produit
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux sec
Consignes de sécurité	Utiliser uniquement l'adaptateur fourni ; éviter l'humidité ; respecter les températures

FOIRE AUX QUESTIONS - HUB 2-EN-1 #F5U706EA BELKIN

Quelle est la différence entre la base fixe et le concentrateur détachable ?

La base fixe comporte 3 ports pour des périphériques permanents comme une imprimante ou un disque dur. Le concentrateur détachable, avec 4 ports, est conçu pour être emporté en voyage et se brancher directement sur un ordinateur portable.

Le hub est-il compatible avec USB 1.1 ?

Oui, le hub est rétrocompatible USB 1.1. En cas de connexion à un hôte USB 1.1, il fonctionnera en mode basse ou pleine vitesse (1,5/12 Mb/s).

Comment alimenter le hub ?

Le hub est auto-alimenté grâce à l'adaptateur secteur fourni. Branchez l'adaptateur sur une prise murale, puis connectez le câble USB à l'ordinateur.

Puis-je connecter plus de 7 périphériques ?

Oui, en connectant d'autres hubs USB en cascade sur les ports du hub Belkin, vous pouvez relier jusqu'à 127 périphériques USB sur un seul port USB de l'ordinateur.

Pourquoi mon périphérique n'est-il pas reconnu ?

Vérifiez que le hub est correctement alimenté et que le câble USB est bien branché. Si vous changez un périphérique de port, il peut être nécessaire de réinstaller ses pilotes.

Que signifie le voyant vert ?

Le voyant vert indique que le hub est opérationnel. S'il est éteint, le hub n'est pas alimenté ou ne fonctionne pas correctement.

Le concentrateur détachable nécessite-t-il une alimentation séparée ?

Non, lorsqu'il est utilisé seul, il est alimenté par le port USB de l'ordinateur. Cependant, pour des périphériques gourmands, il est recommandé d'utiliser la base complète avec l'adaptateur secteur.

Quels systèmes d'exploitation sont pris en charge ?

Windows 98 SE, Me, 2000, XP et Vista. Pour d'autres systèmes, la compatibilité n'est pas garantie.

Comment nettoyer le hub ?

Débranchez toujours le hub avant nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de problème avec le hub ?

Consultez le manuel d'utilisation ou contactez le support technique Belkin (www.belkin.com/support). Le hub est couvert par une garantie à vie limitée.

MODE D'EMPLOI HUB 2-EN-1 #F5U706EA BELKIN

Rushden, NN10 6GL, Royaume-Uni

[phone]

[phone] Fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Pays-Bas

[phone]

[phone] Fax

Belkin GmbH

Hanebergstraße 2,

80637 Munich, Allemagne

[phone]

[phone] Fax

Belkin SAS

130 rue de Silly

92100 Boulogne Billancourt, France

[phone]

[phone] Fax

Belkin Iberia

Concentrateur Hub-To-Go

Manuel de l'utilisateur

Table des matieres

1 Introduction. 1
Charakteristiques 2
Contenu de l'emballage 2
Charactéristiques techniques 3
2 Installation 4
3 Information 6

Felicitations!

Félicitations et merci d'avoir besoin le concentrateur Hub-To-Go de Belkin (le hub). Ce nouveau design vous offre deux concentrateurs USB ultra-rapides en un : une base stable et un concentrateur de voyage. La base à 3 ports se connecte à votre gros équipement fixe comme les imprimantes et disques durs. La partie mobile, le concentrateur à 4 ports se compte comme point de connexion pour votre souris, lecteur MP3, apparéil-photo et lecteurs flash. Vous pouvez facilement l'emporter en voyage, il vous suffit de le brancher au port USB de votre ordinateur portable lorsque vous en avez besoin. Un connecteur rotatif permet de libre r'cess aux ports adjacent.

Le hub est équipé de sept ports USB en voie descendante qui offrent une connectivité descendante et Plug-and-Play avec tous les péripériques USB, y compris des péripériques USB 1.1 (à faible et à plein débit) ainsi que des péripériques USB 2.0 (ou haut débit). Le hub est auto-alimenté, ce qui permet le branchement de péripériques en cascade avec d'autres hubs. Cela signifie qu'il est possible de relier jusqu'à 127 péripériques USB à un seul port. Avec Hub-To-Go, librez votre ordinateur et votre portable des limites de ports.

\section*{Caracteristiques}

• Compatible avec la Specification Universal Serial Bus 2.0 (débits de données 1,5/12/480 Mb/s)
• Rétro-compatible avec la norme Universal Serial Bus 1.1 (débits de données 1,5/12 Mb/s)
• Compatible avec Windows® 98 SE, Me, 2000, XP et Vista™
• Approvoué par l'USB Implementers Forum (USB-IF)
• Prise en charge des specifications Plug-and-Play
• Prise en charge du branchement à chaud des périphériques USB
• Sept ports en voie descendante à 480 Mb/s
• Concentrateur détachable 4 ports
• Concentrateur fixe 3 ports avec vide-poches
• Connecteur rotatif sur le concentrateur détachable

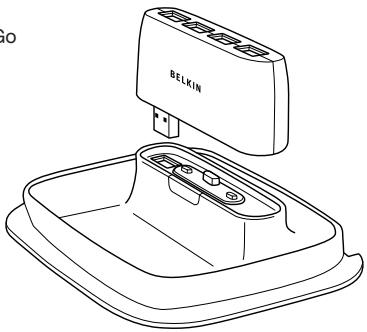

Contenu de l'emballage

• Concentrateur Hub-To-Go
  Adaptateur secteur CA
• Manuel de l'utilisateur
  CableperiphériqueUSB

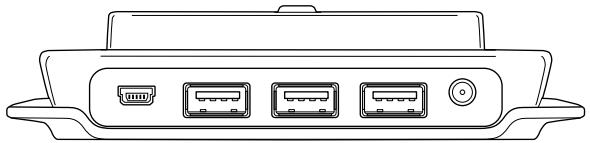

\section*{Caracteristiques techniques}

Ports en voie ascendante : 1

Ports en voie descendante : 7

Tension par port : CC +5 V

Intensité par port : 500 mA (max)

Mode d'alimentation: Autonome

Température de fonctionnement : 5 °C ~ 40 °C

Température de stockage : -20 °C ~ 60 °C

Boitier: ABS

Alimentation :

Sortie: CC 5 V, 3,8 A

Taille de la prise : 3,5 x 1,3 x 9,5 mm

Polarité de la prise : polarité positive sur la broche centrale

Couleurs du témoin d'alimentation principal

Définitions

Éteint : non opérationnel

Vert : opérationnel

Remarque importante : ne branchez pas de périphérique USB sur le hub avant qu'il ne vous soit indiqué de le faire à l'étape 4 de cette procédure d'installation.

1. Branchez l'adaptateur secteur sur une prise murale ou un parafoudre. Branchez la fiche CC sur la prise d'alimentation correspondante à l'arrête du concentrateur.

2.Branchez l'extrémité plate du cable USB fourni sur le port en voie descendante de votre ordinateur ou d'un autre hub. Ensuite, branchez le connecteur mini-USB du cable sur le port en voie ascendante à l'arrête du hub.

Remarque importante :le hub doit être connecté à un hôte compatible USB 2.0 pour fonctionner en mode à haut débit (480 Mb/s). S'il est relié à un hôte compatible USB 1.1, il fonctionnera en mode à faible ou plein débit (1,5/12 Mb/s).

1. Si votre ordinateur est en marche, Windows détecte votre hub et installe le pilote nécessaire.

Remarque importante : les pilotes USB 2.0 à haut débit du hub sont fournis avec la plupart des cartes de mise à niveau PCI USB 2.0 et sont pré-installés avec les pilotes des cartes PCI. Si vous avez acheté une carte de mise à niveau avant la prise en charge officielle USB à haut débit, veuillez prendre contact avec le fabricant de votre carte PCI pour obtenir un pilote USB 2.0 à jour. Le pilote USB 2.0 Belkin prend en charge toutes les cartes d'autres fabricants basées sur le contrôleur hôte NEC, à l'exception d'Adaptec.

1. Branchez le connecteur USB-A du périphérique USB ou d'un autre hub sur l'un des ports en voie descendante du hub.

Remarque importante : si vous débranchez et rebranchez un périphérique sur un autre port du hub, vous devrez peut-être réinstaller les pilotes USB de ce périphérique.

Déclaration DE CONFORMITE À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILÉ ÉLECTROMAGNÉTIQUE

Belkin International, Inc., dont le siège se situe 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que le produit :

F5U706

auquel se refère la presente déclaration : est conforme aux normes énoncées à l'alinéa 15 de la reglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférences nuisibles et (2) cet apparéil doit accepter toute interférence reçue, y compris les interférences pouvant entrainer un fonctionnement non désire. Cet apparéil est réservé à un usage en interieur. Dans certains pays, toute utilisation en extérieur constitue une infraction et peut exposer l'utilisateur à de lourdes sanctions légales.

Déclaration FCC

Déclaration de conformité CE

Nous, Belkin International, Inc., déclarons sous notre seule responsabilité que le produit F5U706, auquel se rapporte la presente déclaration, est conforme à la norme sur les émissions EN55022:1998 Classe B, à la norme EN50081-1 et à la norme EN50082-1:1992 sur l'immunité.

Garantie à vie du produit limitée à vie de Belkin International, Inc.

Couverture offerte par la garantie.

Belkin International, Inc. (« Belkin »), garantir à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie..

Belkin garantit le produit Belkin pour toute la durée de vie du produit.

Garantie du produit.

Belkin s'engage à réparer ou à replacer gratuitement, à sa convenance, tout produit dédicteux (à l'exception des frais d'éxpédition du produit).

Limites de la couverture offerte par la garantie.

Toutes les garanties sus mentionnées sont caduques si le produit Belkin n'est pas returné à Belkin à la demande expressée de celui-ci, l'acheteur étant responsable de l'acquisition des frais d'expédition, ou si Belkin déterminque que le produit Belkin a été instlé de façon inadéquate, a été modifié d'une quelsconque façon où falsifié. La garantie du produit Belkin n'offre pas de couverture contre les calamités naturelles (autres que la foudre) comme les inondations, les tremblements de terre, les actes de guerre, le vandalismisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations de basse tension (attenuations et baisSES soudaines de tension, par exemple), les programmes non autorisés ou les modifications au matériel du système.

Entretien et réparation.

VousdezpendrelesmesuressuivantespourfaireréparouentreinirvotrecproduitBelkin

中

1. Contactez Belkin International, Inc. au 501 W. Walnut St., Compton CA 90220,

U.S.A. À l'attention de : Customer Service (service client)

ouappelezle (800)-223-5546,dansles15jourssuivantI'evénement.

Préparez-vous à fournir les informations suivantes :

a. Référence du produit Belkin.
b. Lieu d'achat du produit.
c. Date d'achat du produit.
d. Copie de la facture d'origine.

1. Le représentant du service client Belkin vous donnera alors toutes les instructions sur la façon d'expédier votre facture et le produit Belkin et la façon deprésenter toute réclamation.

Belkin se résé往来 le droit d'examiner le produit Belkin endommage. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entière à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu'il serait impossible de lui expédier l'équipement endommage, Belkin peut désigner un atelier de réparation de son choix pour l'inspection du produit et l'établissement d'un devis de réparation. Les frais d'expédition de l'équipement jusqu'à l'atelier de réparation et de retard, pour l'estimation comme la réparation, sont à la charge de l'acheteur. L'équipement endommage doit rester à disposition pour l'inspection jusqu'à ce que la demande de réclamation soit réglée. Lorsqu'un règlement intervent, Belkin se résé往来 le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

Relation entre le Droit national et la garantie

BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFERENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALité DONNEE. CES GARANTIES IMPLICITES, LE CAS ÉCHÉANT, SONT D'une DURée LIMITÉAUX CONDITIONS DE LA PRESENTE GARANTIE.

Certsains pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les exclusions ci-dessus ne s'apliquent pas dans votre cas.

BELKIN NE SAURAIT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE REVENUS OU D'AFFAIRS DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÉME LORSQU'IL A ÉTÉ AVISE DE LA PROBABILITE DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels, consécutifs

ou autres, de sorte que les limitations d'exclusions précités peuvent ne pas s'appliquer dans cette cas.

POUR UTILISATION DANS LES PAYS SUIVANTS

ATBE CYCZDK

EEFLFRDEGR

HUIEITLVLT

LU MT NL PL PT

SK SI ES SE GB

IS LI NO CH BG

RO TR

CANUAX DE FUNCTIONMENT 1-13

Pour en savoir plus sur la récapération du produit, visitez

http://environmental.belkin.com
