HUB 2-EN-1 #F5U706EA - Hub USB BELKIN - Manuale utente e istruzioni gratuiti

MANUALE UTENTE HUB 2-EN-1 #F5U706EA BELKIN

Assistenza tecnica Belkin

Europa: www.belkin.com/support

Belkin Ltd.

Rushden, NN10 6GL, Regno Unito

[phone]

[phone] fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Paesi Bassi

[phone]

[phone] fax

Belkin GmbH

Hanebergstraße 2,

80637 Monaco di Baviera, Germania

[phone]

[phone] fax

Belkin SAS

130 rue de Silly

92100 Boulogne Billancourt, Francia

[phone]

[phone] fax

Belkin Iberia

Avda. Cerro del Aguila 3

1 Introduzione 1
Caratteristica 2
Contenuto della confezione 2
Specifiche tecniche 3
2 Installazione 4
3 Informazioni 6

Congratulations

Grazie per aver acquistato l'Hub-To-Go (l'hub) di Belkin.
Questo nuovo design vi permette di avere due hub velocissimi in uno: una base fissa e un hub da viaggio. Alla base a 3 porte si possono collegare le apparecchiature più grandi, come ad esempio stampanti e dischi fissi, quando l'hub da viaggio a 4 porte rappresenta la connessione ideale per mouse,lettori di MP3,fotocamera e flash drive.Si trasporta fácilmente: quando serve, è sufficiente collegarlo ad una porta USB del portatile. Inoltre, il connettore girevole lascia spazio alle porte adjoiningenti.

L'hub dispone di sette porte USB per dati in entrata con Tecnologia plug and play e retrocompatibilità con tutti i dispositivi USB, compresi i dispositivi USB 1.1 (low-speed e full-speed) e i dispositivi USB 2.0 (hi-speed). L'hub è autoalimentato, il che consente di collegare in Cascata altri hub supplementari fino ad arrivare ad avere 127 dispositivi USB collegabili ad una sola porta. Con l'Hub-To-Go il portatile ed il computer desktop non hanno più un numero massimo di porte.

Caratteristica

• Compatible con le specifiche Universal Serial Bus 2.0 (velocità di trasferimento dati di 1,5/12/480 Mbps)
• Compatible con le precedenti specifiche Universal Serial Bus 1.1 (velocità di trasferimento dati di 1,5/12 Mbps)
• Compatible con Windows 98® SE, Me, 2000, XP e VistaTM
• Approvato dal USB Implementers Forum (USB-IF)
  Supporta le specifiche Plug and Play
• Supporta la modalità hot swap dei dispositivi USB
• Sette porte in entrata da 480 Mbps
• Mini hub rimovabile a 4 porte
  Hub a 3 porte fisso con vaschetta portaccessori
  Hub rimovibile con connettore girevole

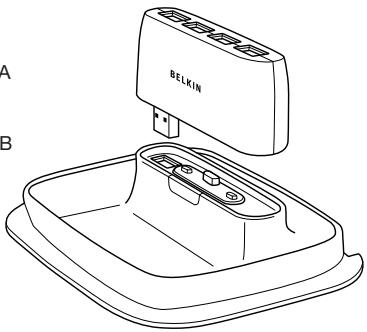

Contenuto della confezione

Hub-To-Go
- Adattatore di corrente CA
- Manuale d'uso
- Cavo per dispositivo USB

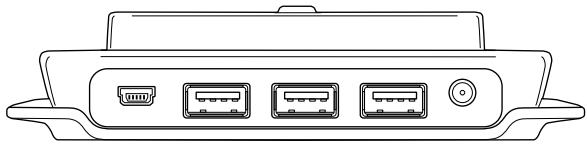

Specifiche tecniche

Porteperdati inuscita: 1

Porteperdatiinentrata:7

Tensione per porta: CC +5V

Corrente per porta: 500mA (max)

Modalità di alimentazione: Autoalimentato

Temperatura d'esercizio: 5^ 40^

Temperatura di conservazione: -20^ 60^

Rivestimento: ABS

Alimentazione:

Uscita: DC 5,0V, 3,8A

Dimensioni della spina: 3,5× 1,3× 9,5mm

Polarità della spina: Polarità positiva al contatto centrale.

LED di alimentazione principale

Definizioni del colore

Spento: Non operativo

Verde: Operativo

Avviso importante: non collegare nessun dispositivo USB all'hub fino a quando non viene richiesto nella fase 4 di但这a procedura di installmente.

1. Inserire l'adattatore CA in una presa a muro o in una presa filtrata. Inserire il connettore CC nel jack di alimentazione CC sul retro dell'hub.

1. Inserire l'estremità piatta del cavo USB fornito nella porta per dati in entrata del computer o nella porta per dati in uscita di un'alto hub. Quindi collegare il connettore mini-USB al cavo della periferica con la porta per dati in uscita sul retro dell'hub.

Avviso importante: per funzionare ad alta velocità (velocità di trasferimento dati 480 Mbps), l'hub deve essere collegato con un host conforme alla Tecnologia USB 2.0. Se l'hub viene collegato a un host conforme alle specifiche 1.1, funzionera soltanto in modalità low-speed o full-speed (1,5 Mbps/12 Mbps).

1. Se il computer è acceso ilsystema operativo Windows rileva l'hub ed installa il supporto driver necessario.

Avviso importante: i driver per hub USB 2.0 Hi-Speed sono forniti con la maggior parte delle schede di espansione PCI USB 2.0 e sono preinstallati assieme ai driver della scheda PCI. Se si è acquistata una scheda di espansione prima dell'immissione in commercio del supporto per hub USB 2.0 Hi-Speed, richiedere un driver USB 2.0 aggiornato presso il proprio fornitore della scheda PCI. Il driver per USB 2.0 di Belkin supporta tutte le schede della concorrenza basate sul controller host NEC, ad eccezione di Adaptec.

1. Inserire il connettore USB A della periferica USB, o un hub aggiantivo, in una qualsiasi delle porte per dati in entrata dell'hub.

Avviso importante: per spostare un dispositivo da una porta dell'hub all'altra, potrebbe essere necessario reinstallare i driver USB per il dispositivo in questione.

DICHIARAZIONE DI CONFORMITA ALLE NORMATIVE FCC PER LA COMPATIBILITA ELETROMAGNETICA

Noi sottoscritti, Belkin International, Inc., con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo sulla notre piena responsabilità che il prodotto:

F5U706

cui questa dichiarazione fa riferimento: è conforme alla Parte 15 delle norme FCC. Le due condizioni fondamentali per il funzionamento sono le seguenti: (1) il dispositivo non deve causare interferenze dannòse e (2) il dispositivo deve accettare qualiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo. Questo strumento devese essere utilizzato soltanto in ambienti interni. L'eventuale utilizeszzo in ambienti esterni viola la norma 47 U.S.C. 301 e potrebbe comportare gravi consequencezilegli per l'utente.

Dichiarazione FCC

Dichiarazione di conformità CE

Noi sottocritti, Belkin International, Inc., dichiariamo sulla notre piena responsabilità che il prodotto FSU706, a cui这一点e dichiarazione fa riferimento, è realizzato in conformità allo Standard sulle Emissioni Generiche di classe EN 55022:1998 Class B, EN50081-1 e alla Norma di Immunità Generica EN50082-1:1992.

Garanzia a vita limitata sul prodotto Belkin International Inc.

Oggetti della garanzia.

Belkin International, Inc. ("Belkin") garantisce all'acquirente di quello prodotto Belkin che tale prodotto è esente da difetti di progettazione, montaggio, materiale e lavorazione.

Durata del periodo di copertura.

Belkin offre una garanzia a vita sul prodotto.

Risoluzione di eventuali problemi

Garanzia sul prodotto.

Belkin providèa à riparare ou sostituire gratuitamente, a propria discrezione, qualsiasi prodotto che dovesse risultare difficioso (escleave le spese di trasporto).

Condizioni non coperte alla garanzia.

Tutte le garanzie di cui sopra saranno rese nulle qualura il prodotto Belkin non fosse fornito alla Belkin per essere sottoposto alle necessarie verifiche dietro espressa richiesta di Belkin e a spese del cliente, oppure nel caso la Belkin dovesse stabilire che il prodotto non è stato correttamente installato o che sua stati in某个 modo alterato o manomesso. La garanzia sul prodotto Belkin non copre anni da imputarsi a calamità naturali (tranne i fulmini), tra cui allagamenti o terremoti, guerre, atti di vandalismico, furti, usura, erosione, assigliamento, obsolescenza, abusi, danni dovuti ad interferenze di bassa tensione (tra cui parziali oscuramenti o abbassamenti di tensione), programmazione non autorizzata oppure modifiche o alterazioni all'apparecchatura dell'impianto.

Come richiedere il servizio.

Per usefuriere dell'assistenza per il proprio prodotto Belkin, è necessario:

1. Contattare la Belkin International, Inc. all'indirizzo 501 W. Walnut St., Compton CA 90220, att.: Customer Service, oppure chiamare il numero (800)-223-5546, entro 15 giorni dall'evento. Avere a disponizione le seguito informazioni:

a. Il codice del prodotto Belkin.

b. Il luogo di acquisto del prodotto.
c. La data di acquisito del prodotto.
d. Copia della ricevuta originale.

1. Il rappresente del Servizio Clienti Belkin vi spieghera comme inviarre la ricevuta e il prodotto Belkin e come procedere con il reclamo.

Belkin si riserva il diritto di risseminare il prodotto Belkin danneggiato. Tutte le spese di spedizione per il prodotto Belkin restituito alla Belkin sono a carico dell'acquirente. Qualora Belkin ritenga, a propria discrezione, che inviare l'apparecchio danneggiato si difficultoso, Belkin potra decide, a propria discrezione, di farlo ispezzione e determinare il costo della riparazione presso una struttura diversa dall'a propria. In caso ci fosso delle spese di spedizione per inviare e ricevere l'apprecchio日后 il speze, queste saranno a carico dell'acquirente. Eventuali apparentchi danneggiati dovanno essere mantutini disponibili per eventuali verifiche fino alla risoluzione della richiesta di indennizzato. Al raggiungimento dell'accordo, Belkin si reserva il diritto di essere surrogata da eventuali polizzze assicurative dell'acquirente.

La garanzia e le leggi vigenti in materia

LA PRESENTE GARANZIA COSTITUSCE L'UNICA GARANZIA D BELKIN. LA PRESENTE GARANZIA E L'UNICA GARANZIA, ESPLICITA O IMPLICITA DELLA BELKIN. SI ESCLUDE QUALSIASI GARANZIA IMPLICITA, DI COMMERCIABILITA E DI ATTITUDINE PER SCOPI PARTICULARI CHE VANNO OLTRTE QUESTA GARANZIA ESPLICITA SCRITTAA.

Alcune giurisdizioni non consento l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni occidentali, pertanto i limiti di esclusione di cui sopra potrebbero non fare al casoizzato.

IN NESSUN CASO BELKIN POTRA ESSERE CONSIDERATA RESPONSABILE DI ALCUN DANNO DIRETTO,INDIRECTTO,ACCIDENTALE, SPECIFICO O DANNI MULTIPLI TRA I QUALI,MA NON SOLO,EVENTUALI DANNI DI MANCATI AFFARI O MANCATO GUIDAGNO DERIVATI DALLA VENDITA O UTILIZZO DI QUALSIASI PRODOTTO BELKIN,ANCHE NEL CASO IN CUI SI FOSSE STATI INFORMATI DELLA POSSIBILITA DI TALI DANNI.

Questa garanzia consente di godere di diritti legali specifici e di eventuali altri diritti che possono variate di stato in stato. Alcune giurdisziioni non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, pertanto i limiti di esclusione di cui sopra potrebbero non fare al caso vostro.

Per informazioni sullo smaltimento del prodotto consultare il dato: http:// environmental.belkin.com

RO TR FUNZONA SUI CANALI 1-13
