BEDIENUNGSANLEITUNG HUB 2-EN-1 #F5U706EA BELKIN

Belkin Technischer Support

Europa: www.belkin.com/support

Belkin Ltd.

Rushden, NN10 6GL, Großbritannien

[phone]

[phone] Fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Niederlande

[phone]

[phone] Fax

Belkin GmbH

Hanebergstraße 2,

80637 München, Deutschland

[phone]

[phone] Fax

Belkin SAS

130 rue de Silly

92100 Boulogne Billancourt, Frankreich

[phone]

[phone] Fax

Belkin Iberia

1 Einleitung 1
Merkmale. 2
Verpackungsinhalt 2
Technische Daten. 3
2 Installation 4
3 Informationen 6

Herzlichen Glückwunsch!

Wir freuen uns, dass Sie sich für den Hub-To-Go entschieden haben. Mit dieser neuen Entwicklung haben Sie zwei Hubs in einem: eine feste Basis und einen Reise-Hub. Mit der 3-Port-Basis verbinden Sie größere, feststehende Geräte wie Drucker und Festplatten. Der abnehmbare 4-Port-Reise-Hub ermöglich die Verbindung mit Maus, MP3-Spieler, Kamera oder Flashlaufwerken. Er ist leicht mitzunehmen und einfach an den Laptop anzuschreiben, wenn Sie eines dieser Geräte benötigen. Mit drehbarem Anschluss für frei den Zugang.

Der Hub verfügt über sieben nachgeschaltete USB-Ports (zum angeschlossenen Gerät gerichtet), an die alle USB-Geräte mit einfachem Plug&Play angeschlossen werden konnen, einschließlich USB 1.1- (oder Low- und Full-Speed-) und USB 2.0- (oder Hi-Speed-) Geräte. Der Hub ist selbstgespeist, so dass Geräte mit zusätzlichen Hubs kaskadiert werden konnen. Auf diese Weise kann ein und dieserbe Schnittstelle mit bis zu 127 verschiedene USB-Geräten verbunden werden. Mit dem Hub-To-Go räumen Sie ihren Schreibtisch auf und vergroßern die Möglichkeit des Laptops.

Merkmale

• Entspricht der USB-Spezifikation 2.0 (Datenraten: 1,5/12/480 Mbit/s)
• Abwärtskompatibel zur USB-Spezifikation 1.1 (Datumraten: 1,5/12 Mbit/s)
• Kompatibel mit Windows® 98 SE, ME, 2000, XP und VistaTM
• Zugelassen durch das USB Implementors Forum (USB-IF)
• Unterstützung von Plug&Play
• Ein- und Ausstecken von USB-Geräten im laufenden Betrieb
• Sieben nachgeschaltete 480 Mbit/s-Ports (Downstream)
  Abnehmbarer 4-Port-Hub
• Feststehender 3-Port-Hub mit Ablage
• Drehbarer Anschluss am abnehmbaren Hub

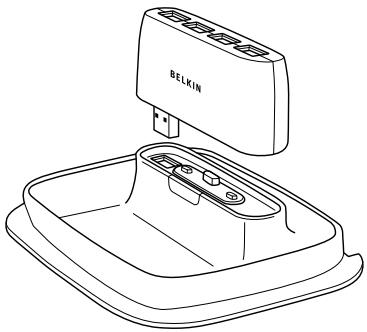

Verpackungsinhalt

Hub-To-Go
Netzteil
Benutzerhandbuch
USB-Gerätekabel

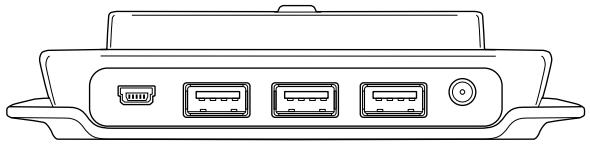

Technische Daten

PC-Anschluss (Upstream): 1

Geräteanschlüsse (Downstream): 7

Spannung pro Anschluss: DC 5 V

Stromstärke pro Anschluß: 500 mA (max.)

Stromversorgungsmodus: Autark

Betriebstemperatur: 5^ - 40^

Lagertemperatur: -20°C - 60°C

Gehäuse: ABS

Netzteil:

Ausgang: DC 5,0V, 3,8A

SteckergröBe: 3,5 × 1,3 × 9,5 ~mm

Steckerpolarität: Mittelkontakt positiv

Hauptschalter-LED-Anzeige

Definitionen:

Aus: Nicht betriebsbereit

Grün: Betriebsbereit

Wichtiger Hinweis: Schließen Sieittekein USB-Gerät an den Hub an,bevor Sie in Schritt vier dieser Anleitung dazu aufgefondert werden.

1. Schließen Sie das Netzteil an eine nahe gelegene Steckdose oder einen Überspannungsschutz an. Schließen Sie den Netzstecker an den Netzanschluss halten am Hub an.

2.Stecken Sie das flache Ende des USB-Kabels in den nachgeschalteten Port Ihres Computers oder eines anderen Hubs. Dann stecken Sie den Mini USB-Stecker des Kabels in den vorgeschalteten Port hinten an Ihr hem Hub.

Wichtiger Hinweis: Der Hub muss an einen USB 2.0-fähigen Host angeschlossen werden, damit der Hi-Speed-Modus (480 Mbit/s) genutzt werden kann. Wird der Hub an einen USB 1.1-Host angeschlossen, kann er nur mit niedriger oder voller Geschwindigkeit (1,5/12 Mbit/s) betrieben werden.

1. Wenn Ihr Computer angeschaltet ist, erkennt das System den Hub automatisch und installiert die erforderlichen Treiber.

Wichtiger Hinweis:Hi-Speed Hub-Treiber werden mit den meisten USB 2.0 PCI-Erweiterungskarten gefelwert und zusammen mit den PCI-Kartentreibern installiert. Wenn Sie ihre USB-Karte vor der Unterstützung von USB 2.0 Hi-Speed-Hubs gekauft haben, Fragen Sie beim Hersteller Ihrer PCI-Karte nach, ob ein aktualisierter USB 2.0-Treiber erhalten ist. Der USB 2.0-Treiber von Belkin unterstützen alle Karten, die auf dem NEC-Host-Controller basieren, mit Ausnahme der Adaptec-Karten.

1. Stecken Sie den USB-A-Stecker des USB-Geräts bzw. eines anderen Hubs in eine nachgeschaltete Schnittstelle am Hub.

Wichtiger Hinweis: Wenn Sie ein USB-Gerät zum ersten Mal an den Hub anschließen, müssen Sie die USB-Treiber für das Gerät möglicherweise erneut installieren.

KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE VERTRAGLICHKEIT

Wir, Belkin International, Inc., 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit alleinverantwortlich, dass der Anteilk

F5U706

auf das sich diese Erkräung bezieht,
in Einklang mit Teil 15 der FCC-Bestimmungen liegt. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Görtarf適 schädigende Störungen nicht verursachen, und (2)这点es Görtarf muss jederweide Störung annehmen, einschließlich der Störungen, die einen unerwünschten Betrieb verursachen konnten. Diese Equipment solls auchschließlich in geschlossenen Räumen betrieben werden. Der Außenbetrieb verstellt gegen 47 U.S.C. 301 und konnte für den Betreiber ernsthafte juristische Folgen haben.

FCC-Erklärung

CE-Konformitätserklarung

Wir, Belkin International, Inc., erhänen alleinverantwortlich, dass das Produkt F5U706, auf das sich diese Erklärung bezieht, der Europanorm für die elekromagnetische Verträglichkeit EN55022:1998 (Klasse B) und EN50081-1 und außerdem der Europanorm für die Störfestigkeit EN50082-1:1992 entspricht.

Eingeschränkte lebenslange Produktgarantie von Belkin International, Inc.

Garantieleistung.

Belkin International, Inc. (Belkin) garantiert dem ursprünglichen Käufer desses Belkin-Produkts, dass这点 Produkt frei von Material-, Verarbeitungs-, und Konstruktionsfehlern ist.

Garantiedauer.

Belkin gewährt für diese Belkin-Produkt eine lebenslange Garantie.

Problembehebung.

Herstellergarantie.

Belkin wird das Produkt nach eigenem Ermessen entweder kosten (abgesehen von den Versandkosten) reparieren oder austauschen.

Garantieausschluss.

Alle bereits genannten Garantien verieren ihre Gültigkeit, wenn das Belkin-Produkt Belkin auf Anfrage nicht auf Kosten des Käfers zur Überprüfung zur Verfügung gestellt wird oder wenn Belkin feststellt, dass das Belkin-Produkt nicht ordnungsgemäß instelliert worden ist, und dass une lariberte Änderungen daran vorgenommen worden sind. Die Herstellergarantie von Belkin gilt nicht für (Natur)gewalten (mit Ausnahme von Blitzeinschlagen) wie Überschwemmungen und Erdebesen sowie Krieg, Vandalismus, Diebstahl, normalen Verschleiß, Erosion, Wertminderung, Veralterung, schlechte Behandlung, Beschädigung durch Störungen aufgrund von Unterspannung (z. B. Spanningsabfall oder -Senkung) oder nicht erlaubte Programm- oder Systemänderungen.

Service.

Um Unterstützung von Belkin zubekommen, befolgen Sie die folgenden Schritte:

1. Schreiben Sie an Belkin International, Inc., 501 W. Walnut St., Compton CA 90220, Attn: Customer Service, oder rufen Sie bis 15 Tage nach Auftruppen des Schadens an: Tel. (800) -223-5546. Halten Sie die folgenden Informationen bereit:

a. Die Artikelnummer des Belkin-Produkts.
b. Wo Sie das Produkt erworben haben.
c. Das Kaufdatum.
d. Kopie der Originalquittung.

1. Die entsprechenden Mitarbeiter/innen informieren Sie darüber, wie Sie ihre Rechnung und das Belkin-Produkt versenden müssen und wie Sie fortfahren müssen, um ihre Ansprüche geltend zu machen.

Belkin besteht sich vor, das beschadigte Belkin-Produkt zu überprüfen. Alle Kosten, die beim Versand des Belkin-Produkts an Belkin zum Zweck der Überprüfung entstehen, sind vollständig durch den Käfer zu tragen. Wenn Belkin nach eigenen Ermessen entscheidet, dass es nicht angebracht ist, das beschadigte Görtan die Belkin zu schicken, kann Belkin nach eigenen Ermessen eine Reparaturstelle damit beauftragen, das Gört zu überprüufen und einen Kostenvoranschlag für die Reparaturkosten des Gerätes zu machen. Die Kosten für den Versand zu einer solchen Reparaturstelle und die eventuellen Kosten für einen Kostenvoranschlag gehen vollständig zu Lasten des Käfers. Beschadigte Geräte müssen zur Überprüfung zur Verfügung stehen, bis das Reklamationsverfahren abgeschlossen ist. Wenn Ansprüche beglichen werden, besteht sich Belkin das Recht vor, Ersatzansprüche an eine bestehende Versicherung des Käfers zu übertragen.

Garantiegesetze.

DIESIE GARANTIE BILDET DIE ALLEINIGE GARANTIE VON BELKIN. ES GIBT KEINE ANDERE GARANTIE, EXPLIZIT ERWAHNT ODER IMPLIZIT, AUSSER WENN DIES VOM GESETZ VORGESCHRIEBEN IST, EINSCHLISSLICH DER IMPLIZITEN GARANTIE ODER DES QUALITÄTSZUSTANDS, DER ALLGEMEINEN GEBRAUCHSTAGLICHKEIT ODER SIGNUNG FÜR EINEN BESTIMMTEN ZWECK, UND SOLCHE IMPLIZITEN GARANTIEN, WENN ES SOLCHE GIBT, BEZIEHEN SICH AUSSCHLISSLICH Auf DIE DAUER, DIE IN DIESER GARANTIE ZUGRUNDE GELEGT WIRD.

In manchen Ländern sind Einschränkungen bezüglich der Dauer der Garantie nicht zulässig. Die oben erwähnten Einschränkungen treffen für Sie dementsprechend nicht zu.

UNTER KEINEN UMSTÄNDEN HAFTET BELKIN FÜR ZUFällIGEN, BESONDEREN, DIREKTEN, INDIRECTEN, MEHRFACHEN SCHADEN ODER FOLGESCHADEN WIE, ABER NICT AUSSCHLIESLICH, ENTGANGENES GESCHÄFT ODER PROFITE, DIE IHNEN DURCH DEN VERKAUF ODER DIE BENUTZUNG VON EINEM BELKIN-PRODUKT ENTGANGEN SIND, AUCH WENN SIE AUF DIE MÖGILCHEKEIT SOLCHER SCHÄDEN AUFERMKSAM GEMACHT WORDEN SIND.

These Garantie räumt Ihnen spezifische Rechte ein, die von Land zu Land unterschied ausgastet dem sein konno. Da in manchen Ländern der

Ausschluss oder die Beschänkung der Haftung für durch Zufall eingetretene oder Folgeschädnen nicht zulässig ist, haben die vorstehenden Beschänkungen und Ausschlussregelungen für Sie möglicherweise keine Gültigkeit.

ZUR VERWENDUNG IN

ATBE CY CZ DK

EE FI FR DE GR

HU E IT LV LT

LU MT NL PL PT

SKSIESEGB

IS LI NO CH BG

RO TR

BETRIEB AUF DEN

KANALEN1-13
