Carte PCI express™ firewire 88 et USB 2.0

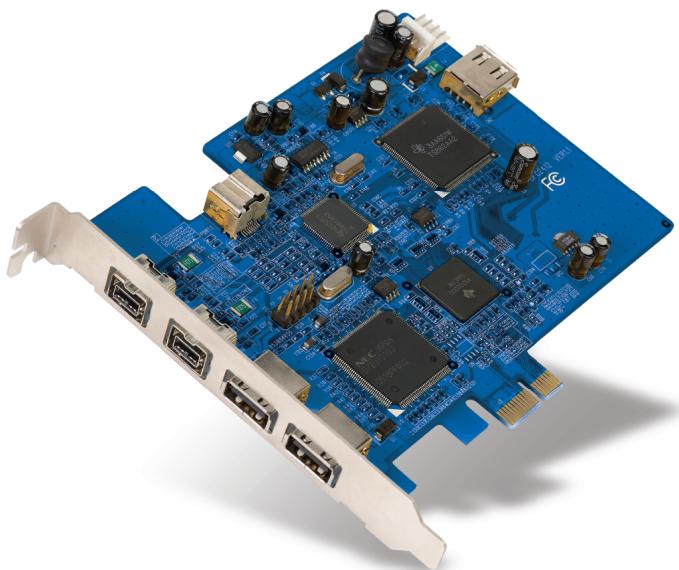

Ajoutez des ports FireWire® 800 et USB 2.0 Haut Débit à votre ordinateur grâce à la technologie PCI Express.
Manuel de l'utilisateur
F5U602ea
Table des matières
- Introduction 1 Caractéristiques 2 Specifications. 2 Environnement 2 Configuration minimum requise. 3 Contenu de l'emballage. 3
- Installation du logiciel 4
- Installation du matériel 6
- Vérification de l'installation 8 5. Information 10
Qu'est-ce que le PCI express?
Au cours des 10 dernières années, le PCI a fait office d'interface de besoin pour les ordinateurs personnels : presque chaque ordinateur est doté du même bus PCI 32 bits à 33 MHz, offrant une bande passante maximum de 133,3 Mbps. Aujourd'hui, à l'ère de l'information, la taille des données augmente exponentiellement, ce qui accroît la demande pour des débits de transfert plus rapides. Cette demande amena Intel à développer la norme PCI Express, qui procure des transferts de données plus rapides et plus fiables.
Les bus PCI Express standard comprennent les formules x1, x2, x4, x8, et x16, chacune d'entre elles ayant un emplacement de conception unique. Une transmission à chemin unique sur un bus PCI Express à voie unique (x1) peut atteindre un débit pouvant aller jusqu'à 250 Mo/s, pres du double du débit standard PCI. Un bus PCI Express à 16 voies (x16) peut atteindre une bande passante de 16 Gbps.
1 2 3 4 5
1 2 3 4 5
Caracteristiques
- Conforme aux caractéristiques techniques PCI Express 2,5 Gbps à une voie
- Procure un débit USB 2.0 jusqu'à 480 Mbps et un débit 1394b jusqu'à 800 Mbps
Caractéristiques techniques
- Interface: PCI Express à une voie Mode: CartePCIExpressUSB2.0/1394b
- Contrôleur : NEC UPD720101+ TI TSB82AA2+ TI XIO2000
- Canals: USB 2.0: 2 ports externes, 1 port interne; 1394b: 2 ports externes et 1 port interne
Environnement
- Température de fonctionnement: 0^ 57^
- Température de stockage: -20 °C ~ 85 °C
- Température de fonctionnement : 5 ~ 95 % HR
- Ordinateur Windows® avec emplacement PCI Express libre *
- Windows 2000, XP, Server 2003
*Remarque : Cette Carte ne convient pas aux emplacements PCI standard.
Contenu de l'emballage
- Carte PCI Express FireWire 800 et USB 2.0
- Manuel de l'Utilisateur
- CD de pilotes
1 2 3 4 5
Installation du logiciel
1 2 3 4 5
REMARQUE IMPORTANTE : Vous devez d'abord installer les pilotes de la Carte PCI Express FireWire 800 et USB 2.0 avant de procéder à l'installation physique de la carte sur votre ordinateur.
- Insérez le CD d'installation de la Carte PCIe FireWire 800 et USB 2.0 dans votre lecteur de CD-ROM. Le menu principal apparait automatiquement après quelques instants.
REMARQUE: Si le CD ne démarre pas automatiquement, cliquez sur le bouton « Start [Démarrer] » et désisissez « Run [Exécuter] ». Dans la boîte de dialogue, entrez « :\Setup.exe » et cliquez sur « OK » (ou « » est la lettre qui correspond à votre lecteur de CD-ROM, sous « Poste de Travail ». Par exemple, si votre lecteur porte la lettre D, tapez « D:\setup.exe »).
- Sélectionnez « Install Driver [Installer le pilote] ». L'assistant d'installation apparait et télécharge les pilotes.

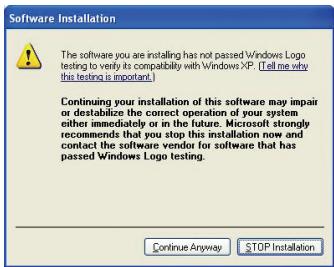

- Si le message « Hardware installation notice [Vérific
- Après la copie des fichiers, une fenêtre apparait, confirmant l'installation des pilotes. Cliquez sur « Terminer » pour achever l'installation.
- Vous serez invité à redémarrer votre ordinateur, maintenant ou plus tard. Sélectionnez « No, I will restart my computer later [Non, je redémarrerai mon ordinateur plus tard] » et éteignez votre ordinateur manuellement à partir du menu « Démarrer ».
Installation du matériel
- Après avoir procédé à l'installation du logiciel, éteignez votre ordinateur et débranchez tous les périphériques qui y sont branchés.
- Retirez le capot de l'ordinateur. Reportez-vous au manuel de l'utilisateur du fabricant de l'ordinateur pour savoir comment faire. Touchez une partie métallique du boîtier afin de vous décharger de toute électricité statique. Ceci évite d'endommager votre ordinateur et la Carte PCI Express.

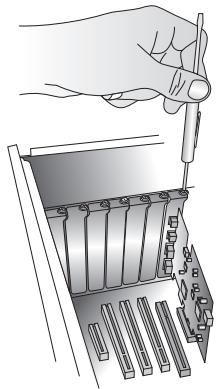

- Recherchez l'emplacement PCI Express sur la carte mère de votre ordinateur. Retirez la plaque métallique qui recouvre l'ouverture arrière correspondant à la fente PCI Express sélectionnée (voir l'illustration ci-dessous).
- Retirez la carte PCI Express de son emballage protecteur anti-statique. Manipulez-la uniquement par les fixations métallique. Ne touchez pas les connecteurs dorés. Insérez la carte PCI Express dans la fente PCI Express en alignant correctement la fixation arrière sur le boîtier de l'ordinateur. Assurez-vous que la carte PCI Express est bien insérée dans son emplacement.
5 Remettez le capot de l'ordinateur en place.
- Après avoir installé la carte PCI Express, remettez le couvercle en place et allumez l'ordinateur.
REMARQUE: Ne raccordez aucun périphérique à la carte PCI Express avant que l'installation du pilote ne soit terminée.
- L'assistant Ajout de nouveau matériel démarre. Celui-ci reconnaît automatiquement la carte PCI Express.
- Windows XP installe automatiquement le pilote.
L'installation est terminée. La carte PCI Express est maintenant prête à l'emploi.
Vérification de l'installation
Ouvrez le Gestionnaire de périphériques de Windows afin de vous assurer que votre carte PCI Express a été correctement installée.
- Cliquez avec le bouton droit de la souris sur « My computer [Poste de Travail] » et sélectionnez « Properties [Propriétés] »
- Sélectionnez l'onglet « Device Manager [Gestionnaire de périphériques] »

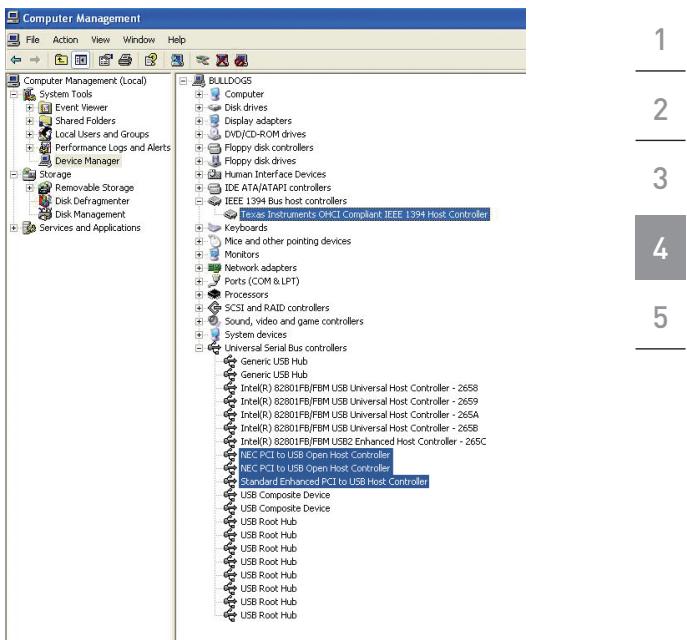

- Cliquez sur le signe plus (+) à côté de « IEEE 1394 Bus host controllers ». La liste « IEEE 1394 Bus host controllers » comporte maintenant une entrée « Texas Instruments OHCI Compliant IEEE 1394 Host Controller »
- Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controllers ». Elle comprend deux entrées « NEC PCI to USB Open Host Controller » et une entrée « Standard Enhanced PCI to USB Host Controller »
Information
1 2 3 4 5
Declaration de conformite a l régementation FCC en matière de compatilite électromagnétique
Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit F5U602ea
auquel se réfère la présente déclaration, est conforme aux normes énoncées à l'alinéa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.
Déclaration de conformité CE
Nous, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U602, auquel se rapporte la présente déclaration, a été élaboré dans le respect des normes d'émissions EN 55022:1998 Classe B, EN50081-1, ainsi que des normes d'immunité EN50082-1 1992 en vigueur.
Modifications
La réglementation de la FCC souligne la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agréée par Belkin Corporation, lui retire le droit d'utiliser l'appareil.
Garantie limitée à vie du produit de belkin corporation
Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa durée de vie. Si l'appareil s'avère defectueux, Belkin le réparera ou le remplacera gratuitemment, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.
La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.
LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNÉES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJECTE EXPRESSÉMÉNT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES
Information
AFFERENTES À LA QUALITE LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.
Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.
BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPEÇIAUX, DIRECTS OU INDIRECTS, DECOULANT D'une RuptURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THEORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÊT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉSORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES.
Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.
1 2 3 4 5
