La Tecnologia PCI Express

Negli ultimi dieci anni, ilsystema di bus PCI (a 32 bit, frequenza a 33 MHz e velocità di trasferimento di soli 133,3 Mbps) è stato l'interfaccia principale utilizzato alla maggior parte dei computer. Oggi, nell'era dell'informatione e con una quantità di dati in continua crescita, si sente sempre di più la necessità di disporre di maggiori velocità di trasferimento dati. É per questo motivo che la Intel Corporation ha definito la standard PCI Express che consente una velocità di trasferimento più alta e più stabile.

Ilsystemadi busPCIExpresspuoimplementarediverselinee di comunicazione (x1,x2,x4,x8 e x16) eogni tipo dibuspresentauno slot caratterizzato da un design unico.Latrasmissione seriale di un bus PCI Express a una linea (x1)puo raggiungere velocitàd250MB,circa il doppio dellevelocità ditrasmissione dati raggiunte dalstdstandardPCI.Un busPCIExpressa 16 linee (x16)puo raggiungereuna velocitàdi 16 Bbps.

1
2
3
4
5

IT

1
2
3
4
5

Caratteristica

• Conforme alle specifiche Express PCI 2,5 Gbps x1
• Consente una velocità di trasferimento fino a 480 Mbps (per USB 2.0) e fino a 800 Mbps (per FireWire 1394b)

Specifiche

• Interfaccia: PCI Express x1
• Modalità: Scheda PCI Express Combo USB 2.0/1394b
  Controller: NEC UPD720101+ TI TSB82AA2+ TI XIO2000
• Canali: 2 porte USB esterne e 1 porta interna; 2 porte 1394b esterne e 1 porta interna

Temperature d'ambiente

• Temperatura di funzionamento: 0^ 57^
• Temperatura di immagazzinaggio: -20^ 85^
• Temperatura di funzionamento: 5 95% RH

Requisiti minimi del sistema

• Computer con Windows®e uno slot PCI Express disponible*
• Windows 2000, XP, 2003 Server

*Nota bene: esta scheda non è compatible con gli slot PCI standard.

Contenuto della confezione

• Scheda PCI Express USB 2.0 e FireWire 800
• Manuale d'uso
• Driver del CD

1
2
3
4
5

IT

Installazione del software

1

2
3
4
5

AVVISO IMPORTANTE: è necessario installare i driver della schedà PCI Express USB 2.0 o FireWire 800 prima di installare l'hardware nel computer.

1. Inserire il CD di installatione PCIe USB 2.0 e FireWire 800 nellettore CD-ROM. Dopo alcuni istanti, il menu principale si aprirà automaticamente.

NOTA BENE: se ilsystema non avvia automaticamente il CD,fare clic su Start e poi su Esegui.Nella finestra di dialogo "Esegui",digitar la seguite locatione sostituendo "drive" con la lettera corrispondente allettore CD-ROM in cui si trov a CD (vedi in "Risorse del computer"): drive:\Windows\setup.exe".Per esempio,se il CD si trov a nell'unita D,digitar D:\Windows\setup.exe. Quindi fare clic su OK.

1. Selezionale Install Driver. Ilsystema avviera il programma di configurazione guidata e comincera a scaricare i driver.

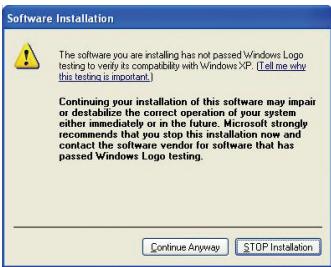

2. Se dovesse comparire una finestra col messaggio "Software Installation",fare cli sc su Continue Anyway (Ignora) per continuare il processo di installazione.

1. Una volta che i file sono stati scaricati correttamente, apparirà una finestra che confermerà il completamento dell'installazione. FareLogic su OK per completare l'installazione.
2. Ilsystema richiedera se si desidera riavviare il computer subito o in un altro momento. Selezionare No e chiudere ilsystema manualmente dal menu di avvio.

IT

Installazione dell'hardware

1. Una volta completata l'installazione del software, chiudere il computer e disconnettere tutti i dispositivi e le periferiche collegati.
2. Aprire il pannello del computer. Prima di eseguire esta operazione, consultare il manuale d'uso del computer. Toccare una parte metallica del telaio del computer per scaricare l'elettricità statica. Questo eviterà di danneggiare il computer e la sched a PCI Express.

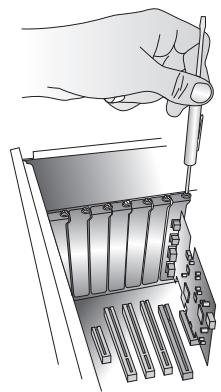

3. Individuare lo slot PCI Express sul circuito stampato del computer. Rimuovere la lastra di metallo che ricopre lo slot sul retro corrispondente allo slot PCI Express selezionato (vedi immagine qui sotto).

1. Rimuovere la scheda PCI Express alla sua confezione antistatica. Mantenere la scheda alla staffa metallica: non toccare i connettori con le terminazioni dorate. Inserire la scheda PCI Express nello slot PCI Express allineando attendamente la staffa posteriori con il pannello del computer. Verificare che il bordo della scheda PCI Express sia Completely inserto nello slot.

5 Riavvitare la lastra metallica.

1
2
3
4
5

1. Una volta installata la scheda PCI Express, riavvitare il pannello esteriore del computer e accendere il computer.

NOTA BENE: non collegare nussun dispositivo alla scheda PCI Express finché l'installazione del driver non sare completinga.

1. Il nuovo programma di configurazione guidata avviera e riconoscera la scheda PCI Express.
2. Windows installer a automaticamente il driver corretto.

L'installazione è completeness. La schedà PCI Express è pronta per l'uso.

IT

Verifica dell'installazione

Verificare in "Gestione periferiche" che la scheda PCI Express sia stata installata correttamente.

1. Cliccare con il tasto destro del mouse su "Risorse del computer" e selezionare "Gestione".
2. Selezionare la scheda "Gestione periferiche".

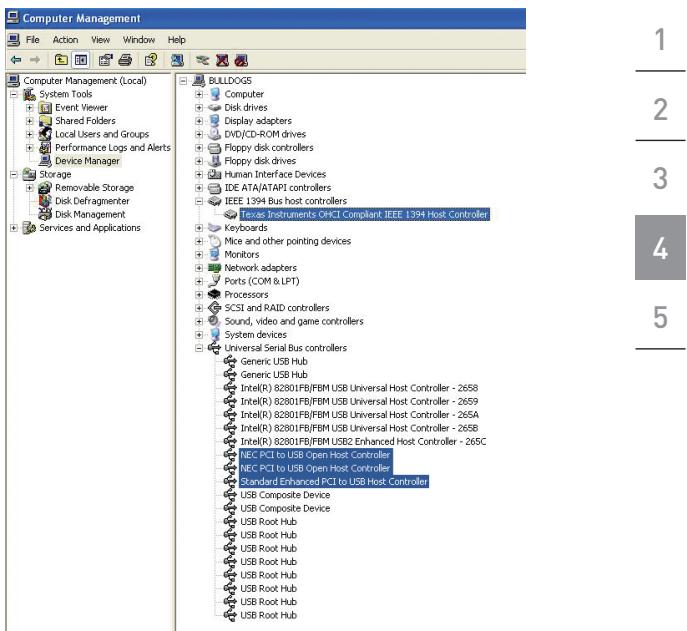

3. Fare clic sul segno "+" vicino a "IEEE 1394 Bus host controllers". Nell'elenco "IEEE 1394 Bus host controllers" sera ora compresa una voce per "Texas Instrument OHCI Compliant IEEE 1394 Host Controller".
4. Fare clic sul segno "+" vicino a "Universal Serial Bus controllers". Ora l'elenco comprende due voci per "NEC PCI to USB Open Host Controller" e una per "Standard Enhanced PCI to USB Host Controller".

Verifica dell'installazione

IT

9

1
2
3
4
5

Dichiarazione FCC

DICHIARIZIA DI CONFORMITA LILLALNORMATIVE FCC PER LA COMPATIBILITA' ELETTERMAGNETICA

Noi sottoscritti, Belkin Corporation, con sede all'indirizzo West Walnut Street, 501, Compton, CA 90220, dichiariamo sulla notre piena responsabilità che il prodotto,

F5U602ea

, al quale esta dichiarazione fa riferimento,

è conforme alla Parte 15 delle normative FCC. Le due condizioni fondamentali per il funzionamento sono le seguente: (1) il disposativo non deve causare interferenze dannone e (2) il dispositivo deve accettare qualiasi interferenza ricevuta, comprese eventuale interferenze che possano causare un funzionamento anomalo.

Dichiarazione di conformità CE

Noi, Belkin Corporation, dichiariamo sotto la nostra una responsabilità che il prodotto F5U602, a cui si riferisce esta dichiarazione, è conforme allo standard genere sulle emissioni EN 55022:1998 Classe B e allo standard generico sull'immunità EN50082-1 1992.

Modifiche

Leindicazioni FCC prevedono che l'utente venga informato del fatto che eventuali variazioni o modifiche apporbate a questo dispositorio non espressamente approbave da Belkin Corporation potrebbero annullare la facoltà dell'utente di utilizzare il dispositorio.

Prodotto garantito a vita da Belkin Corporation Limited

Belkin Corporation garantisce a vita quello prodotto da eventuali difeti di materiale e lavorazione. Qualora venisse rilevata un'anomalia, Belkin provvedera, a propria discrezione, a riparare o sostituire il prodotto gratuiteamente, a condizione cheessoia si restituito entore il periodo di garanzia, con le spese di trasporto prepagate, al rivenditore Belkin autorizzato da cui è stato acquistato. PotrebbeVenire richiesta la prova di acquisto.

Questa garanzia non sareva valida nel caso il prodotto sia stato danneggiato accidentalmente, per abuso, uso non corretto o non conforme, qualora sua stato modificatorawnessopersesso scritto di Belkin, o nel caso il numero di serie Belkin fosse stato cancellato o reso illeggibile.

Informazioni

LA GARANZIA E I RIMEDI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTRO ACCORDO, SIA ESSO ORALE, SCRITTO, ESPRESSO O IMPLICITO. BELKIN DECLINA SPECIFICATAMENTE QUALSIASI OBBLIGO DI GARANZIA IMPLICITO, COMPRESE, SENZA LIMITI, LE GARANZIE DE COMMERCIABILITA O IDONEITA AD UN PARTICULARE SCOPO.

Nessun riveditori, agente o impiegato di Belkin è autorizzato ad apportare modifiche, ampliamenti o aggiunte alla presente garanzia.

BELKIN DECLINA QUALSIASI RESPONSABILITA PER EVENTUALI DANNI SPECIFICI, ACCIDENTALI, INDIRETTI DOVUTI AD UN'EVENTUALE VIOLAZIONE DELLA GARANZIA O IN BASE A QUALSIASI ALTRA FORMA DI TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI D MANCATO GUADAGNO, INATTIVITA, DANNI O RIPROGRAMMAZIONE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZZATI O UTILIZZATI CON I PRODOTTI BELKIN.

Poiché alcuni Stati non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, i limiti di esclusione di cui sopra potrebbero non fare al casoioso. Questa garanzia consente di godere di diritti legali specifici ed eventuali altri diritti che sono variate di stato in stato.
