VRM 6100 - Autoradio VDO DAYTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio multimédia
Caractéristiques techniques principales	Écran tactile, compatibilité Bluetooth, entrée USB, radio FM/AM
Alimentation électrique	12V
Dimensions approximatives	178 x 100 x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des véhicules standards
Type de batterie	Non applicable
Tension	12V DC
Puissance	4 x 50 W
Fonctions principales	Lecture de musique, navigation GPS, appels mains-libres
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès des revendeurs agréés
Sécurité	Installation conforme aux normes de sécurité automobile
Informations générales utiles	Vérifier la compatibilité avec le véhicule avant l'achat

FOIRE AUX QUESTIONS - VRM 6100 VDO DAYTON

Comment réinitialiser le VDO DAYTON VRM 6100 ?

Pour réinitialiser le VDO DAYTON VRM 6100, éteignez l'appareil, puis maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi le VDO DAYTON VRM 6100 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement connecté à la source d'alimentation. Assurez-vous également que le fusible n'est pas grillé.

Comment mettre à jour le logiciel du VDO DAYTON VRM 6100 ?

Téléchargez la dernière version du logiciel depuis le site officiel de VDO DAYTON, puis suivez les instructions pour installer la mise à jour via une clé USB.

Le son du VDO DAYTON VRM 6100 est trop faible, que faire ?

Vérifiez le niveau de volume dans les paramètres de l'appareil. Assurez-vous également que les haut-parleurs sont correctement connectés et fonctionnent.

Comment connecter mon smartphone au VDO DAYTON VRM 6100 ?

Activez le Bluetooth sur votre smartphone et recherchez les appareils disponibles. Sélectionnez 'VDO DAYTON VRM 6100' pour établir la connexion.

Que faire si le VDO DAYTON VRM 6100 ne lit pas mes fichiers audio ?

Vérifiez que les fichiers audio sont dans un format compatible (MP3, WAV, etc.). Assurez-vous également que votre clé USB ou carte SD fonctionne correctement.

Comment régler la luminosité de l'écran du VDO DAYTON VRM 6100 ?

Accédez aux paramètres de l'affichage dans le menu principal et ajustez la luminosité selon vos préférences.

Le VDO DAYTON VRM 6100 est lent, comment améliorer sa performance ?

Essayez de supprimer les fichiers inutiles et de désactiver les applications en arrière-plan. Une réinitialisation d'usine peut également aider à améliorer les performances.

MODE D'EMPLOI VRM 6100 VDO DAYTON

Mode d'emploi et manuel d'installation

Mode d'emploi Page 39

Instructions de montage

Abbildungen 209

Bedienungsanleitung

Einbauanleitung

Afbeeldingen

Gebruiksaaanwijzing

Inbouwaanwijzing

Figures

Istruzioni d'uso

Remarques relatives au mode d'emploi 40
Consignes de sécurité. 40
Produit laser de classe 1 41
Vidoe pendant la conduite. 41
Système multimédia pour les passagers arrêté (Rear Zone) 41
Camera de rétrovision 41
Navigation 41

Utilisation 42

Éléments de commande 42
Telecommandes. 44
Lecteur de carte SD et port USB 45
Marché / arrêt. 46
Réglage du volume 46
Moniteur TFT 47
Écran tactile 48

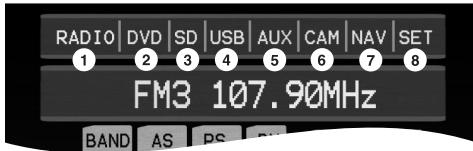

Selection de la source. 49
Réglages sonores 50

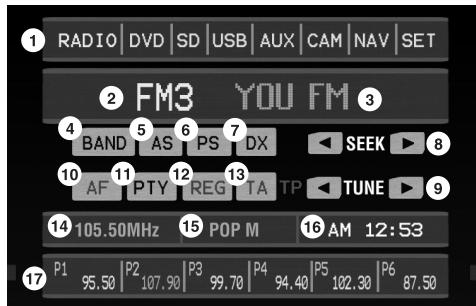

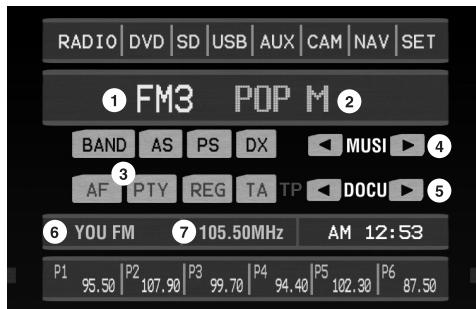

Radio 51
Lecteur de DVD 56

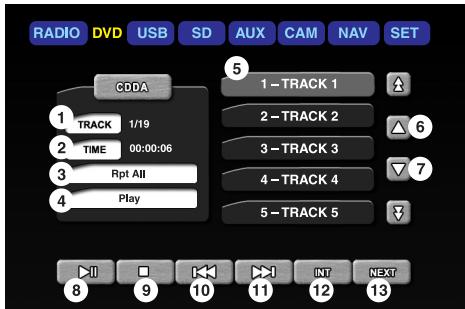

Lecture de CD audio 61

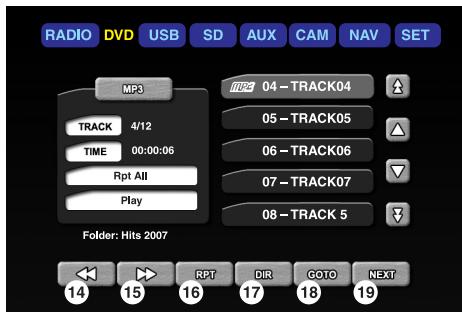

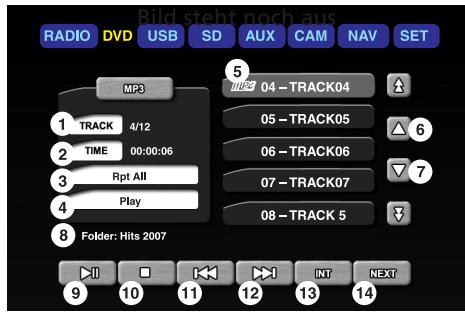

Lecture de MP3/WMA. 62
Lecture de MPEG4 / MPG 63
Lecture de JPEG 64

Réglages 65

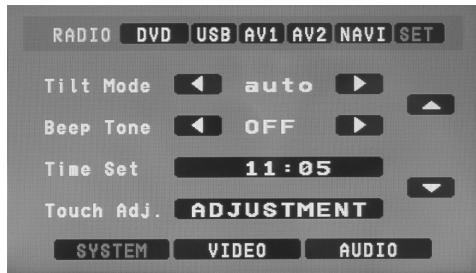

Menu SETUP. 65

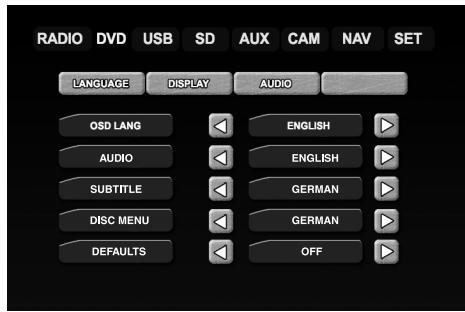

Menu de configuration DVD. 66

Recherche de pannes 67

Caracteristiques techniques. 68

Entretien et nettoyage 68

Instructions de montage 69

REMARQUES IMPORTANTES 69
Respectez les consignes de sécurité 69
Branchementelectrique 70
Depose de I'appareil 72

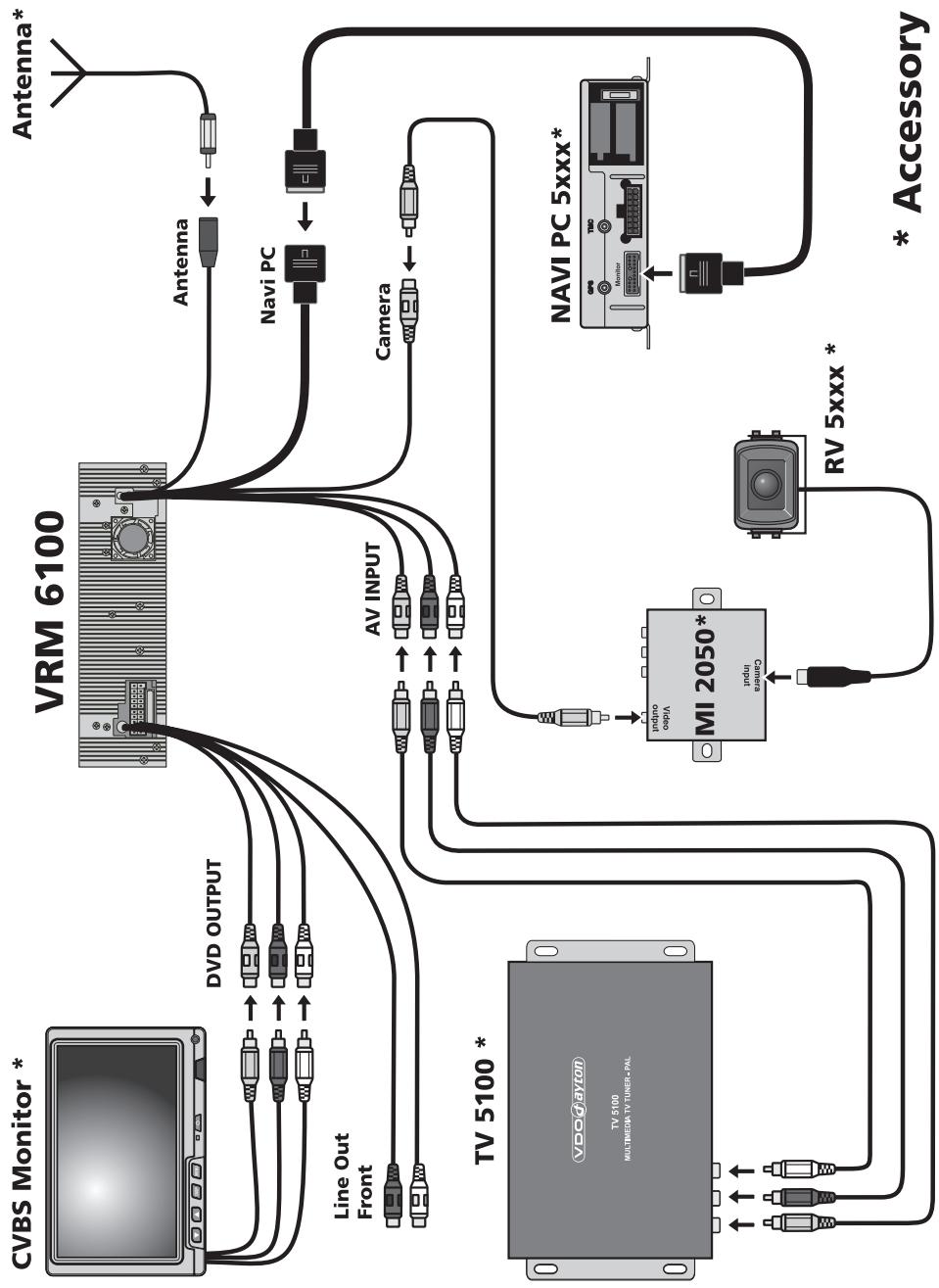

Branchement de l'appareil 72

Veuillez dire ces informations attentivement et respecter toutes les consignes. Vous pourrez ainsi garantir le bon fonctionnement et la durée de vie de votre apparéil.

Conserve l'emballage et le mode d'emploi afin de pouvoir les remettre au nouveau contrôle si vous le revendez.

Remarques relatives au mode d'emploi

Pour faciliter la lecture de ce mode d'emploi, nous avons utilisé les symboles suivants :

indique une action à effectuer.
indique la reaction de l'appareil.
donne des informations supplémentaires.
indique une énumération.

Les consignes de sécurité ou les avertissements contiennent des informations importantes pour utiliser votre apparéil en toute sécurité. Le non-respect de ces consignes peut entrainer des dommages matériels ou des blessures graves voire mortelles. Il est donc impératif de les respectser.

Consignes de sécurité

Ne programmez l'appareil avec la télécommande que lorsque le vehicule est à l'arrêt ou demandez au passager de s'en occuper. Dans le cas contraire, vous risquez demettre en danger la vie des passagers et des autres automobilistes.
Assurez-vous que chaque personne utilisant cette système multimédia a accès au mode d'emploi et lit soignement les directives et recommendations avant d'utiliser le système.
Ne regardez l'écran que si cela ne présenteaucun danger pour la conduite. Arrêtez-vous à un endroit approprié lorsquyouvedez regarder l'écran de maniere prolongée.
Pour sa sécurité, le conducteur ne doit ni regarder la télévision ni se servir du système multimedia pendant la conduite. Sachez que dans certains pays, il est interdit de regarder ou de se servir de la télévision en conduisant.
Lorsque vous reglez le volume, assurez-vous que vous pouvez encore entendre les bruits extérieurs (vertisseurs, sirènes, etc.).

Produit laser de classe 1

ATTENTION: si l'appareil n'est pas utilisé en respectant les instructions d'utilisation indiquées, l'utilisateur peut être exposé à des rayons lasers invisibles dépassant la limite des lasers de classe 1.
N'essayez pas d'ouvrir l'appareil pour le réparer vous-même. Confiez ces travaux à un revendeur/agréé.

Vidéo pendant la conduite

Pour une conduite en toute sécurité, l'image ne s'affiche sur le moniteur TFT du système multimédia que lorsque le frein à main est séré, lorsqu'une des sources video (« AUX-IN », « DVD », etc.) est sélectionnée.

Système multimédia pour les passagers arrêté (Rear Zone)

Le système multimédia offre la possibilité de dire simultanément deux sources différentes lorsqu'un moniteur supplémentaire est racordé à la sortie du lecteur de DVD pour la zone arrrière. Les passagers arrêt都可以 utiliser les fonctions du lecteur de DVD via la télécommande « Kid Zone » fournie. Pour les fonctions, voir la section « Télécommande Kid Zone »

Restrictions pour le mode Rear Zone

Seule la source DVD peut etre diffusee sur I'ecran arrriere.
Les sources DVD ou carte SC ne peuvent pas etre diffusees simultanement a I'ecran TFT de l'appareil et sur I'ecran arriere car les zones avant et arriere se partagent le meme processeur multimédia. Le cas echéant, le système multimédia commute always sur la meme source pour les deux zones.
Dés que la source DVD est séLECTIONnée pour la zone arrêté, l'unité avant adopte une représentation simplifiée des menus.

Caméra de rétrovision

Si uneamera de rétrovision est raccordée au système multimédia, l'image correspondante apparait sur le moniteur TFT lorsque la marche arrêté est enclenchée.
Le signal de recul doit être raccordé au système multimédia pour que cette fonction soit disponible. Voir les instructions de montage.

Navigation

L'utilisation des fonctions de navigation est assurée par la télécommande de l'ordinateur de navigation. Pour de plus amples informations, reportez-vous aux instructions relatives à la navigation.

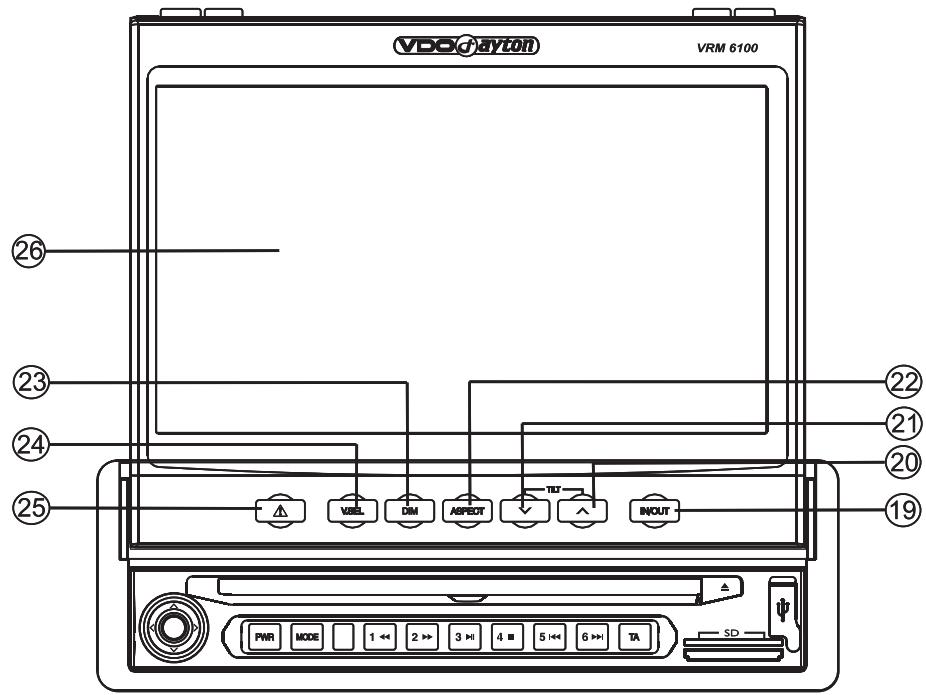

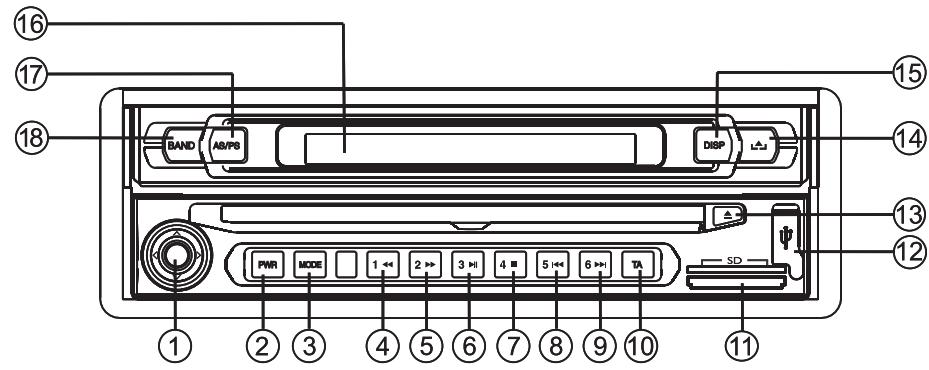

Éléments de commande

Les fonctions du VRM 6100 sont accessibles via les touches de l'avant de l'appareil, du monisteur TFT ou directement à partir de l'écran tactile. En outre, il est possible d'utiliser, via la télécommande fournie, les fonctions de la zone arrière sur l'écran arrière raccordé.

1. Navigation via les menus: manette , , et Sourdine activée / désacté: appuyer sur la manette
   Régler le volume: appuyer ou Fonctions de recherche en mode Radio: appuyer sur ou
2. PWR Appuyer brièvement : allumer l'appareil Appuyer longuement : éteindre l'appareil Lorsque l'appareil est allumé et que le monitér est fermé : Sélectionner les réglages sonores
3. MODE ............ Sélection de la source
4. 1< 一 Retour rapide / mémoire de stations 1
5. 2▶... Avance rapide / mémoire de stations 2
6. 3 II. Démarrer / arrêté la lecture (Pause) / mémoire de stations 3
7. 4 ■ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Arrêt de la lecture / mémoire de stations 4
8. 5 14DVD: chapitre precedent; VCD / CD / MP3: titre precedent JPEG: image precedente Radio:mémorisation des stations 5
9. 6DVD : chapitre suivant; VCD / CD / MP3 : titre suivant JPEG : image suivante Radio : mémorisation des stations 6
10. TA . Activer / désactiver les informations routières
11. Logement de carte SD
12. Port USB
13. ... Ejecter le disque
14. . Ouvrir / fermer le moniteur
15. DISP . Commuter les informations de I'ecran avant
16. Écran avant
17. AS/PS.... AutoStore / Preset Scan (fonction de lecture)
18. BAND .Selectionner la gamme d'ondes
19. IN/OUT.... Sortir / rentrer le moniteur (sans ouvrir / fermer)
20. TILT A . Basculer le moniteur vers l'arrière
21. TILT A . Basculer le moniteur vers I'avant
22. ASPECT . Régler le format de l'écran
23. DIM . Regler la luminosite de I'ecran
24. V.SEL.... Slectionner la source video (sans modifier la source audio)
25. . Basculer rapidement le moniteur à l'horizontal (sans le rentrer)
26. Moniteur TFT

Télécommandes

Le VRM 6100 est doté de deux télécommandes différentes. En plus de la télécommande avant avec l'ensemble des fonctionnalités, une télécommande pratique « Kid Zone » offrant des fonctions limitées est fournie pour les passagers arrêté.

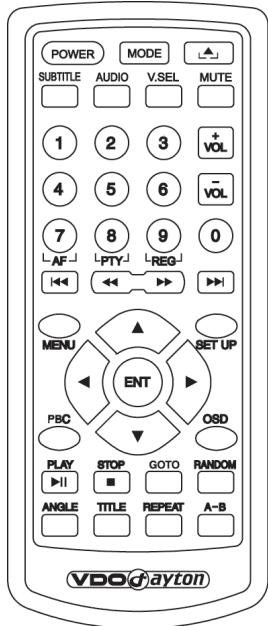

Télécommande avant

POWER . . . . Allumer / éteindre l'appareil

MODE . . . . . . Sélection de la source

A. . Ouvrir /fermer le moniteur.

SUBTITLE . . . Sélection de la langue de sous-titrage (en fonction du DVD)

AUDIO . . . . . Sélection de la langue audio (en fonction du DVD)

V.SEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Selectionner la source audio (sans modifier la source audio)

MUTE . . . . Activation / déactivation de la mise en sourdine

0 à 9 . Touches numerotées : accès direct au titre / chapitre / morceau de musique 1 à 6 : sélectionner la mémoire de stations 1 à 6

VOL+ . Baisse du volume

VOL- .... Diminution du volume

DVD : chapitre précédent; VCD / CD / MP3 / WMA : titre précédent JPEG : image précédent

一 Retour rapide

.Avance rapide

DVD : chapitre suivant; VCD / CD / MP3 / WMA : titre suivant JPEG : image suivante

MENU . . . . . Affichage du menu principal DVD

SET UP . . . . . Sélectionner le menu de configuration

, , , . Touches de direction : déplacer le curseur vers la gauche / la droite / le haut / le bas

ENT.......Valider la selection

PBC . Activer / désactiver Playback Control (VCD uniquement)

OSD . . . . . Afficher / masquer le menu OSD

STOP: arrêt de la lecture

II .PLAY: demarrer / arrête la lecture (pause)

GOTO . . . . Fonction GOTO permettant d'acceder directement à un titre / chapitre déterminé ou à un certain moment pendant la lecture d'un DVD / VCD. Passer directement à un fichier déterminé lors de la lecture MP3 / MPEG4 / MPG / WMA.

RANDOM . . . Activer / désactiver la lecture aléatoire

ANGLE . . . . . Sélection de la perspective de laamera (en fonction du DVD)

TITLE....... Affichage du menu de titres du DVD.

REPEAT . . . . Activer REPEAT (répartition) et sélectionner le mode

A→B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Définition d'un point de début et d'arrêt, puis répétition de la série de A à B

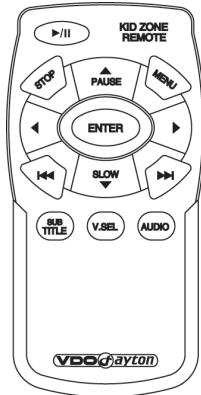

Télécommande « Kid Zone »

Lorsque le moniteur arrêté est connecté à un système multimédia, les passagers à l'arrière ont la possibilité d'utiliser les fonctions du lecteur de DVD à l'aide de la télécommande.

/ .Démarrer / arrête la lecture (pause)

STOP .Arrêt de la lecture

PAUSE . . Touches de direction : déplacer le curseur vers le haut / lecture DVD : pause

MENU.......DVD:affichage du menu principal du DVD.

, Touches de direction : déplacer le curseur vers la gauche / vers la droite

ENTER Confirmation de selection

DVD : chapitre précédent; VCD / CD / MP3 / WMA : titre précédent JPEG : image précédent

SLOW ... Touches de direction : déplacer le curseur vers le bas / lecture DVD / VCD : mode ralenti

DVD : chapitre suivant; VCD / CD / MP3 / WMA : titre suivant JPEG : image suivante

SUBTITLE ... Sélection de la langue de sous-titrage (en fonction du DVD)

AUDIO . . . . . Sélection de la langue audio (en fonction du DVD)

Lecteur de carte SD et port USB

Avec son lecteur de carte SD intégré et son port USB, le VRM 6100 offre des possibilités supplémentaires pour la lecture.

Insérer la carte SD

Insérez la carte avec l'étiquette tournée vers le haut et le coin biseauté vers la droite dans le logement de cartes SD.
Enoncez la carte dans le logement jusqu'à ce qu'elle s'enclenche.
L'appareil passé à la carte SD lorsque des données audio / video avec un format lisible sont mémorisées sur la carte SD.

Retrait d'une carte

Appuyez doucement au milieu de la carte.
La carte SD se déverrouille.
Retirez simplement la carte vers l'arrière hors du logement de cartes SD.

■ Remarques concernant les cartes mémoire SD

N'insérer que des cartes mémoire SD dans le logement de cartes SD. Si vous essayez d'insérer d'autres types de cartes, vous risquiez de provoquer des dysfonctionnements ou d'endommager irrémédiablement la carte et votre apparéil.

N'utiliser que des cartes mémoire SD de fabricants renommés. L'utilisation d'autres cartes peut entraîner des dysfonctionnements.

Ne pas utiliser de cartes miniSD™ avec un adaptateur. La carte miniSD™ pourrait se détacher du logement de l'adaptateur lors du retrait. L'adaptateur pourrait alors rester dans l'appareil.

SD est une marque déposée de Toshiba Corporation.

Le logo SD est une marque déposée.

Passer à la carte SD ou au port USB

Il est possible de dire des données MP3, JPEG, MPG et MPEG4 à partir de la carte SD ou de la mémoire USB (clé USB par exemple).

Insérez une carte SD dans le lecteur de carte SD ou raccordez une mémoire USB au port USB.
La liste des sources AV dans le mode OSD est complétée automatiquement de la mention « SD » et / ou « USB » lorsqu'une carte SD ou une mémoire USB est insérée.
Appuyez sur la touche MODE du moniteur TFT jusqu'à ce que « SD » ou « USB » s'affiche dans la partie supérieure de l'écran.
Vous trouvez des informations sur l'utilisation du menu des cartes SD / USB dans la section « Lecture de MP3 / WMA / MPG / MPEG4 ou JPEG »

Consignes de sécurité relatives au port USB

N'utilisez pas de clés USB ayant une forme large inhabituelle. La clé USB ou l'appareil risqueraient d'être endommages lorsque le moniteur TFT est sorti.
Vérifiez que la clé USB ne dépasse pas par rapport au bord inférieur du moniteur TFT.
Les clés USB dépassant de l'appareil peuvent entrainer des blessures graves en cas d'accident.

Marché / arrêt

Pour allumer l'appareil :

Appuyez sur la touche PWR.

Pour eteindre l'appareil :

Maintenez la touche PWR enfoncée ou
coupez le contact.
Si le monitueur TFT etait ouvert, celui-ci est fermé lorsquel l'appareil est eteint.

Réglage du volume

Déplacez la manette vers le haut ▲ ou vers le bas▼, ou
appuyez sur la touche VOL- ou VOL + sur la telecommande pour regler le volume.
Si vous maintenez la touche enforcée de manière prolongée, le volume est modifié progressivement.

Lorsque vous reglez le volume, assurez-vous que vous pouvez encore entendre les bruits extérieurs (avertisseurs, sirènes, etc.).

Mise en sourdine - MUTE

Appuyez sur la manette ou
appuyez sur la touche MUTE de la télécommande pour activer la sourdine de l'appareil.

« MUTE » s'affiche au moniteur TFT ou à l'écran.
Appuyez de nouveau sur la touche pour désactiver la sourdine.
La sourdine peut également être désactivée en réglant le volume.
Lorsque le signal de mise en sourdine d'un téléphone portable est relié à l'appareil, ce dernier est mis automatiquement en sourdine lors d'un appel téléphonique.

Moniteur TFT

Ouverture et fermetre du moniteur

Appuyez sur la touche 山 pour ouvrir le moniteur.
Le moniteur sort et bascule en position perpendicular.
Appuyez sur la touche 山 pour refermer le moniteur.
Si la fonction d'ouverture automatique est activée (« Tilt Mode AUTO »), le moniteur est mis en position verticale une fois le contact coupé. Une fois le contact mis, l'angle d'observation sélectionné initialement est de nouveau réglé.

Réglage de l'angle d'observation

L'angle d'observation du moniteur TFT peut être régé en 6 niveaux comme suit :

Appuyez sur la touche TILT

Le moniteur bascule d'un niveau vers l'arrière.

Voussouspoucezaisibasculerlemoniteuren trois niveauxvers l'arriere de cettefacon.

Appuyez sur la touche TILT

Le moniteur d'un niveau vers l'avant.

Vospuvez ainsibasculer le moniteur en trois niveaux vers l'avant de cette facon.

Régler l'angle d'observation latéral

L'angle d'observation latéral peut être réglée manuellement lorsque le moniteur est sorti.

Saisissez le moniteur des deux cots au niveau de l'extrémité extérieure.
Basculez le moniteur avec précaution vers la gauche ou la droite dans la position souhaitée.
Le moniteur ne peut pas etre rentré dans cette position. Remettez le moniteur droit avant de le fermer.

Rentrer / sortir le moniteur

Le moniteur déplié peut être reculé de quelques centimètres pour faciliter l'insertion de disques dans le lecteur de DVD.

Appuyez sur la touche IN/OUT de I'appareil.
Le monieur bascule en position perpendicular et recule.
Appuyez de nouveau sur la touche IN/OUT pour rentrer le moniteur.

Ouverture /fermeture automatique

Cette fonction permet la commande automatique de l'ouverture et de la fermeture du moniteur TFT lors de la mise en marche / l'arrêt de l'appareil ou lorsque le contact est mis.

Pour le réglage, voir « Menu de configuration -> Configuration système -> Tilt Mode », page 65

Basculer le moniteur en position horizontale

Voupez basculer le moniteur brievement en position verticale, par exemple pour atteindre les éléments de commande placés derrière le moniteur déployé.

Appuyez sur la touche du moniteur.

Le moniteur est rabattu, il reste environ 5 secondes dans cette position et repasse ensuite en position perpendicular.

Mécanique du moniteur

Si un objet empêche de sorting le moniteur TFT, un interrupteur de sécurité arrêté automatiquement la poursuite de l'opération.

Le cas échéant, appuyez sur la touche du moniteur TFT ou éteignez l'appareil puis rallumez-le.

Régler les paramètres de l'écran

Appuyez sur « SET » sur l'écran tactile.
Appuyez sur « VIDEO » pour sélectionner les paramètres de l'écran.
Appuyez sur les flèches à côté du réglage souhaïte (Brightness, Contrast, Color, etc.) pour modifier les valeurs.
Appuyez sur le symbole ou afin d'afficher les autres réglages du menu.
Appuyez sur « SET » afin de sauvégarder les réglages et de quitter le menu.

Fonction	Plage de réglage	Description
Brightness	-15 à +15	Réglage de la luminosité
Contrast	-15 à +15	Réglage du contraste
Color	-15 à +15	Réglage de la saturation des couleurs
Tint	-15 à +15	Réglage de l'équilibrage des couleurs (NTSC uniquement)
Dimmer	01 à 05	Réglage de la luminosité du rétroéclairage
Sharpness	-05 à +05	Réglage de la netteté

Régler le format de l'écran

Le format de l'écran peut être réglé pour les sources video.

Appuyez sur la touche ASPECT du moniteur TFT afin de regler le format de l'écran :

WIDE:format16:9
NORMAL:format4:3
CINEMA:affichage plein écran

Écran tactile

Le VRM 6100 est doté d'un écran tactile. De nombreuses fonctions de l'appareil peuvent être activées par un contact avec cet écran tactile.

Actions des menus OSD

Le menu OSD peut être affiché comme suit :

appuyez sur l'écran tactile ou
appuyez sur la touche OSD de la télécommande.
Le menu OSD s'affiche.
Vous trouvrez les sources disponibles dans la ligne supérieure.
Appuyez sur le champs correspondant de l'écran tactile afin de seLECTIONner la fonction souhaitation.
Pendant la lecture de videos (DVD, VCD, MPG) et d'images JPEG, le menu OSD est masqué au bout de quelques secondes. Appuyez sur l'écran tactile pour afficher de nouveau l'écran.
Si I'appareil ne réagit pas comme prévu lorsque vous touchez l'écran tactile, il est possible qu'un réglage de l'écran tactile soit nécessaire. Voir également « Menu de configuration Configuration système Tilt Mode », page 65.

Sélection de la source

Les sources audio / video disponibles sont représentées dans la ligne supérieure du menu OSD.

Appuyez sur le champs de la source souhaitation pour passer à cette source.

Les sources suivantes sont disponibles :

1. RADIO .... Pour passer en mode de diffusion radio
2. DVD . Pour passer en mode de lecteur de DVD
3. SD* Pour passer en mode carte SD
4. USB* Pour passer en mode USB
5. AUX . Pour passer à l'entrée AV
6. CAM Pour passer à l'image de laamera de rétrovision
7. NAV .... Pour passer en mode Navigation

8. SET ....Permet d'activer le menu de configuration

9. Ne s'affiche que si un support de données correspondant est inséré ou raccordé.

Autre méthode de Sélection de la source

Appuyez sur la touche MODE de l'appareil ou de la télécommande jusqu'à ce que la source souhaitée s'affiche.
La source selectionnée apparait sur le moniteur TFT.

■ Sélection d'une autre source videoo

Vouaves la possibilité d'afficher une autre source video sur le moniteur TFT pendant la diffusion d'une source audio (p. ex. radio).

Appuyez sur la touche V.SEL de l'appareil ou de la télécommande jusqu'à ce que la source souhaitée s'affiche.
L'imag de la source selectionnee s'affiche sur le moniteur TFT.
La source video selectionnee (p. ex. DVD) est surljnnee en rouge dans le menu OSD.
La source video affichée ne peut pas etre commande. Les éléments de commande ont un effet sur la source active (reglee avec la touche MODE).
Il n'est pas possible de selectionner toutes les combinaisons de sources. L'affichage simultané de la carte SD et du DVD n'est p. ex. pas possible.
Pour faire repasser l'image à la source active, appuyez sur la source active dans le mode OSD (surlignée en jaune) ou appuyez une fois sur la touche MODE.

Réglages sonores

Lorsque le moniteur est fermé :

Appuyez brièvement sur la touche PWR une fois ou plusieurs fois jusqu'à ce que le réglage sonore souhaité s'affiche à l'écran.
Déplacez la manette / vers le haut / le bas pour régler les valeurs souhaitées.
Lorsque le moniteur est fermé, seuils les réglages « Bass », « Treble », « Balance » et « Fader » sont disponibles.

Lorsque le moniteur est ouvert :

appuyez sur I'ecran tactile ou
appuyez sur la touche OSD de la télécommande.
Appuyez sur « SET » sur l'écran tactile.
Appuyez sur « AUDIO » pour sélectionner les paramètres audio.
Appuyez sur les flèches à côté du réglage audio souhaité (Bass, Treble, Balance, Fader, Equalizer, etc.) pour modifier les valeurs.
Appuyez sur le symbole ou afin d'afficher les autres réglages du menu.
Appuyez sur « SET » afin de sauvégarder les réglages et de quitter le menu.

Fonction	Plage de réglage	Description
Graves	-7 à +7	Réglage des basses
Treible	-7 à +7	Réglage des aigus
Fader	F12 à R12	Réglage de la répartition du volume avant <> arrêté
Balance	L12 à R12	Réglage de la répartition du volume gauche <> droite.
Equaliser	Flat	Sélection d'un style sonore préréglé.
	Rock
	Classic
	Pop
	Live
	Jazz
Loudness	OFF (désactivé), ON (activé)	Fonction Loudness activée / désactivée

Radio

Passer en mode radio

Appuyez sur l'écran tactile ou
appuyez sur la touche OSD de la télécommande pour afficher le menu OSD.
Appuyez sur « RADIO » dans le menu OSD ou
Appuyez sur la touche MODE de l'appareil ou de la télécommande jusqu'à ce que « RADIO » s'affiche.
Le système multimédia commute sur la radio et le menu Radio s'affiche.

L'exemple illustrate le mode Radio pour la gamme d'onde FM. Pour le menu AM, se reporter à la page suivante.

■ Menu FM

Les informations et les fonctions suivantes s'affichent dans le menu FM :

1. RADIO............ Affichage des sources disponibles. La source selectionnée est sur lignée.
2. FM3 . . . . . . Affichage de la gamme d'ondes actuelle
3. YOU FM . . . . . . Affichage du nom du programme (pour les stations RDS uniquement)
4. FREQUENCY . . . . Sélection de la gamme d'ondes : FM1, FM2, FM3, AM1, AM2
5. AS . Activation de la fonction Autostore dans la gamme d'ondes actuelle
6. PS . Activation de la fonction de lecture (toutes les stations méorisées de la gamme d'ondes actuelle)
7. DX............ Affichage et selection du niveau de recherche (LO = stations bien captées uniquement; DX = toutes les stations)
8. SEEK .... Mode de recherche automatique
9. TUNE. Recherche manuelle
10. AF . Activation de l'ajustement automatique (uniquement pour les stations RDS)
11. PTY . . . . . . . . Activation de la fonction PTY (recherche par type de programme, uniquement pour les stations RDS)
12. REG . Activation de l'ajustement automatique (uniquement pour les stations RDS)
13. TA . Activation des messages d'informations routieres (uniquement pour les stations RDS) TP . La station diffusée actuèlement diffuse des messages d'informations routières.
14. 105.50 MHz . . . Affichage de la fréquence de réception actuelle
15. POP M . . . . . . Affichage du type de programme de la station régée
16. AM 12:53 . . . . Affichage de l'heure actuelle. « MUTE » s'affiche lorsque la sourdine est activée.
17. P1 à P6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Liste des stations prérgéliees P1 à P6 dans la gamme d'ondes actuelle. Pression courte : sélectionner la station prérgéliees souhaitée. Appuyer longuement (3 secondes) : enregistrement de la station sélec-tionnée dans cet emplacement de mémoire.

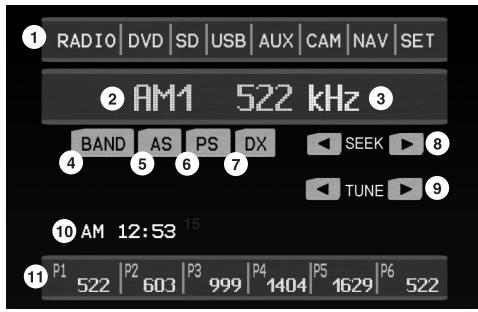

Menu AM

Les informations et fonctions suivantes s'affiche dans le menu AM :

1. RADIO . . . . . . Affichage des sources disponibles. La source selectionnée est surlignée.
2. AM1 . . . . . . Affichage de la gamme d'ondes actuelle
3. 522 kHz . . . . Affichage de la fréquence de réception actuelle
4. BAND . . . . . . . Sélection de la gamme d'ondes : FM1, FM2, FM3, AM1, AM2
5. AS . Activation de la fonction Autostore dans la gamme d'ondes actuelle
6. PS . Activation de la fonction de lecture (toutes les stations méorises de la gamme d'ondes actuelle)
7. DX............ Affichage et selection du niveau de recherche (LO = stations bien captees uniquement; DX = toutes les stations)
8. SEEK .... Mode de recherche automatique
9. TUNE . Recherche manuelle
10. AM 12:53 . . . . Affichage de l'heure actuelle. « MUTE » s'affiche lorsque la sourdine est activée.
11. P1 à P6.......Liste des stations préréglées P1 à P6 dans la gamme d'ondes actuelle. Pression courte : sélectionner la station préréglées souhaitée. Appuyer longuement (3 secondes) : enregistrement de la station selec-tionnée dans cet emplacement de mémoire.

Selectionner la gamme d'ondes

Lorsque le moniteur est fermé :

Appuyez sur la touche BAND une fois ou plusieurs fois jusqu'à ce que la gamme d'onde souhaitation s'affiche à l'écran.

Lorsque le moniteur est ouvert :

Appuyez sur l'option « BAND » une ou plusieurs fois sur l'écran tactile jusqu'à ce que la gamme d'onde souhaitée s'affiche.
Les gammes d'ondes suivantes sont disponibles : FM1, FM2, FM3, AM1 et AM2.

Régler les stations

Vous pouvez régler les stations de différentes façon :

Recherche automatique - SEEK

^密 Maintenez la manette pendant 3 secondes vers la gauche ou la droite, ou
appuyez sur le symbole SEEK de l'écran tactile pour syntoniser jusqu'à la station suivante la(APM)meux captee de la gamme d'ondes actuelle.
Si la fonction « TA » est activée (mode FM uniquement), l'autoradio ne recherche que les stations qui permettent la réception des messages d'informations routières.

Syntonisation manuelle de la fréquence - TUNE

Déplacez la manette vers la gauche ou la droite, ou
Appuyez sur le symbole TUNE de l'écran tactile pour modifier la fréquence de récep tion par paliers.

Mémoire de stations - P1 à P6

■ Mémoriser des stations

Vouss pouvez memoriser 6 stations par gamme d'ondes sur les emplacements de mémoire P1 à P06.

Sélectionnez la gamme d'ondes et la station de votrechoix.
Appuyez sur l'emplacement de mémoire souhaité dans la zone inférieure de l'écran pendant 3 secondes minimum, ou
maintenez la touche de mémoire 1 à 6 de l'appareil appuyée pendant 3 secondes minimum pour memoriser la station régée à cet emplacement.

Selection d'une station méorisée

Sélectionnez la gamme d'ondes souhaitée.
Appuyez sur l'emplacement de mémoire souhaité P1 à P6 de l'écran tactile, ou
appuyez sur la touche de station souhaïée 1 à 6 sur l'appareil pour sélectionner la station souhaïée.

Auto Store - AS

Activez cette fonction pourémoriser jusqu'à 6 stations bien captees sur la gamme d'ondes sélectionnée.

Appuyez sur AS sur I'ecran tactile, ou
maintenez la touche AS / PS appuyée pendant 2 secondes environ pour démarrer la mémorisation automatique.
L'appareil effectue une recherche et démarre ensuite la fonction de lecture automatique (PS). Toutes les stations mémorées sur les emplacements de mémoire P1 à P6 sont diffusées une fois rapidement.
Appuyez sur « PS » ou appuyez sur la touche AS / PS de nouveau pour arrêté le balayage au niveau de la station que vous souhaitez écouter.
Toutes les stations précédemment mémorisées aux emplacements de mémoire de la gamme d'ondes actuelle seront effacées.

Diffuser les stations méorisées - PS

Appuyez sur « PS » sur l'écran tactile, ou
appuyez brievement sur la course AS / PS de l'appareil pour diffuser toutes les stations mémorisées pour la gamme d'ondes actuelle pendant 10 secondes environ.
Appuyez sur « PS » ou appuyez de nouveau sur la touche AS / PS pour arrêté le balayage.

Ajustage automatique - AF

Votre autoradio vérifie en permanence une liste de fréquences alternatives (AF) pour la station radio可以选择 et Sélectionne automatiquement la meilleure pour vous.

Appuyez sur le symbole AF de l'écran tactile pour activer ou désactiver la fonction AF.
Ne désactivez cette fonction que si le son s'interrompt brièvement ou si vous appeareil se règle tout seul sur une station non désirée (par exemple, sur une autre station régionale du programme sélectionné).

Messages d'informations routières - TA

Activez cette fonction si vous désirez écouter les informations routières, même pendant la lecture d'autres sources ou lorsque vous appeareil est en sourdine.

Appuyez sur le symbole TA de l'écran tactile pour activer ou désactiver la fonction TA.
La recherche automatique ne réagit qu'aux stations qui diffusent des informations routières (station TA).
Lorsque la station ecoutee ne capte pas de TA, l'autoradiocherche automatiquement une autre station diffusant les bulletins d'informations routieres.

■ Bulletins d'informations routières d'autres stations - EON

Avec la fonction RDS EON (Enhanced Other Networks) vous pouvez quand même écouter les bulletins d'informations routières lorsque la station écoutee n'en propose pas via une autre station qui le propose et qui fonctionne en réseau avec la première.

Une fois la fonction « TA » activée, les stations avec EON sont alors traitées comme des stations TA. En d'autres termes la recherche s'arrête sur ces stations.

En cas de diffusion d'un bulletin d'informations routières, l'appareil passe à une station affiliée au réseau EON. Le nom du programme de la station avec informations routières s'affiche pendant les bulletins d'informations.

Une fois le bulletin diffusé, l'appareil repasse au programme écoute précédemment.

Programmes régionaux - REG

Certaines stations RDS diffusent à des heures données, sur différentes fréquences, des programmes régionaux. Vous avez la possibilité d'éviter que la radio ne passse sur un autre programme régional, lors de la recherche de fréquences alternatives (AF).

Appuyez sur le symbole REG de l'écran tactile pour activer ou désactiver la fonction REG.

Rechner une station par type de programme - PTY

Cette fonction vous permet de chercher des stations correspondant à un type de programme désiré.

Réglez une gamme d'onde FM (1).
Appuyez sur le symbole PTY de l'écran tactile pour activer la sélection du type de programme.
Sélectionné le type de programme souhaité dans les 3 secondes suivantes avec les symboles « ou » dans l'une des deux listes « MUSI » (4) ou « DOCU » (5).

Le type de programme sélection s'affiche a coté de la gamme d'ondes (2).
L'autoradio démarre automatiquement une recherche des stations représentant le type de programme sélectionné après la sélection du type de programme.
La station régée actuellément et la fréquence de réception s'affichent sous (6) et (7).
Tant que le symbole PTY clignote, SEEK permet de rechercher une nouvelle station du type de programme.
Si aucune station n'est trouvée pour le type de programme souhaité, la fonction PTY est désactivée.
Cette fonction n'est pas prise en charge par toutes les stations RDS et elle n'est pas disponible dans tous les pays.

Lecteur de DVD

- Formats pris en charge

Tous les disques de 12 cm correspondant aux types standard :

DVD video 5 et 9
DVD video 10 et 18 (doivent etreeturnnes)
CD video, Super CD video
CD audio (CDDA)
Fichiers MP3 et WMA (stockés sur DVD+R / RW, DVD-R / RW et CD-R / W)
□ Images JPEG (stockées sur DVD+R / RW, DVD-R / RW et CD-R / W)
Fichiers MPG et MPEG4 (stockés sur DVD+R / RW, DVD-R / RW et CD-R / W)

- Formats non pris en charge

DVD-RAM
DVD+R/RW, DVD-R/RW et CD-R/W non fermés
CDV
CD-G
CD photo Kodak (ancien format CDI)
DVD ayant un code autre que « 2 » ou « 0 »

Remarque : en général, les disques que vous avez gravés vous-même sont pris en charge. Des problèmes de lecture peuvent cependant apparaître en fonction du disque ou du calculiel de gravure utilisé. CD-R / RW, DVD+R / RW et DVD-R / RW doivent être fermés.

N'insérez pas de disque d'un format inhabituel ou d'autres objets dans le lecteur de DVD. Le non-respect de cet averissement peut endommager l'appareil.

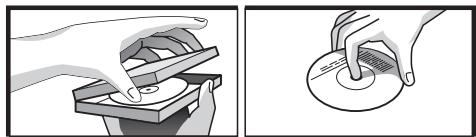

Comment prendre soin des DVD et des CD

Évitez de faire des traces de doigt sur la face du disque contenant les informations.
- Rangez toujours les disques dans les boîtiers prévus à cet effet.
Assurez-vous toujours que le disque inséré est sec et propre.
N'exposez pas les disques à la chaleur ni à la lumière directe du soleil.
Des disques encrassés, poussièreux, rayés ou déformés peuvent entraîner des dysfonctionnements.
Ne collez pas d'autocollant sur le disque.
Ne rayez pas le disque.
Ne déformez pas les disques.

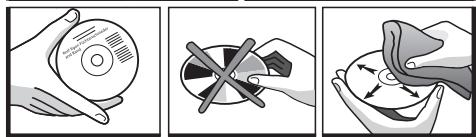

Nettoyage des disques

Utilisez un chiffon doux et sec pour essayer la surface.
Essuyez always le disque en ligne droite de l'intérieur vers l'extérieur.
En cas de disques fortement encrassés, utilisez un chiffon légarement imbibé d'alcool d'isopropanol.
N'utilise jamais de solvant comme de l'essence, des diluants ou des produits de nettoyage pour disques conventionnels. Ces produits peuvent abimer la surface.

Chargement d'un disque

Insérez délicatement le disque, face imprimée vers le haut, jusqu'à ce qu'il soit automatiquement avalé.
Lorsque le moniteur TFT est ouvert, la touche IN/OUT de l'appareil permet de reculer le moniteur de quelques centimètres pour offrir un meilleur accès au lecteur de DVD.
La lecture commence automatiquement.

Retrait d'un disque

Appuyez sur le bouton situé sur la façon de l'appareil.
Le disque est ejecté.
Retirez le disque.

Commuter sur la lecture de DVD

Si un DVD se trouve déjà dans le lecteur :

Sur I'ecran tactile, appuyez sur le symbole DVD dans le menu OSD ou
appuyez sur la touche MODE du moniteur TFT ou sur la télécommande jusqu'à ce que « DVD » s'affiche.
La lecture du disque commence.

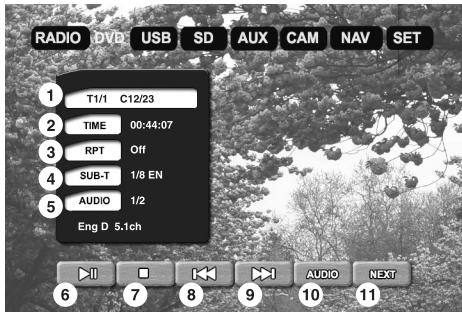

Lecture de DVD à l'aide de l'écran tactile

Pendant la lecture :

appuyez sur I'ecran tactile ou
appuyez sur la touche OSD de la télécommande pour afficher le menu OSD.

Les informations et fonctions suivantes s'affichent :

1. T 1/1 C12/23.... Numéro du titre actuel et nombre total des titres sur le DVD ainsi que le nombre du chapitre actuèlement diffusé et le nombre total de chapitres du titre actuel
2. TIME 00:44:07 .. Durée de lecture éçoulée pour le titre en cours
3. RPT Off . . . . . . Affichage du mode actuel repetition
4. SUB-T 1/8 EN . . . Affichage des sous-titres selectionnés actuellément
5. AUDIO 1/2.... Affichage de la langue selectionnée actuellément
6. II Démarrer la lecture, pause (image fixe)
7. ■ Arrêt de la lecture
8. K Chapitre precedent
9. ▶ □ …… Chapitre suivant
10. AUDIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Selection de la langue de dialogue (DVD) ou du canal audio (VCD)
11. NEXT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Affichage de fonctions DVD supplémentaires

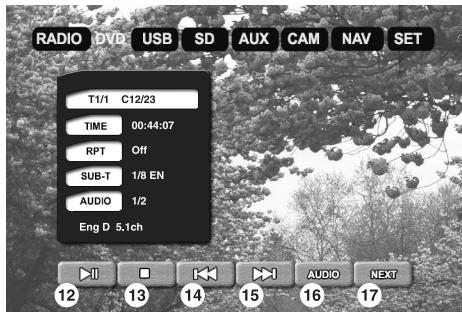

Appuyez sur le symbole « NEXT » pour avoir accès aux autres fonctions du lecteur de DVD :

1. Retour rapide
2. .Avance rapide
3. S.TITLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... S. TITLE Selectionner la langue de sous-titrage
4. MENU ............ Affichage du menu principal DVD
5. GOTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . et un titre / chapitre donné ou à un certain moment.
6. NEXT ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Cette fonction permet de repasser aux autres fonctions DVD

Démarrage / Arrêt de la lecture

Appuyez sur le symbole sur l'écran tactile pour arrêté la lecture.
Le lecteur méorise la position momentanée sur le disque.
Appuyez sur le symbole Il pour reprendre la lecture au niveau de la position mémorisée.
Appuyez deux fois sur le symbole ■ pour arrêtier la lecture et pour revenir au premier titre / chapitre du disque inséré.
Le lecteur est maintainant à l'arrêt.

CD video avec PBC (Playback Control - contrôle de lecture)

Les CD video avec PBC peuvent être lus avec ou sans menu :

Sur l'écran tactile, appuyez sur le symbole « PBC», ou
appuyez sur la touche PBC de la télécommande pour basculer entre la lecture avec PBC et sans PBC.
Lorsque PBC est activée, certaines fonctions de lecture sont limitées ou ne sont pas disponibles.

Pause (image fixe)

Pendant la lecture, appuyez sur le symbole II.
Appuyez de nouveau sur le symbole pour poursuivre la lecture.

Saut de chapitre / de titre

Pendant la lecture, appuyez sur le symbole « ou «, ou
appuyer sur la touche ou sur la télécommande pour passer au chapitre précédent ou suivant.
Sur certains disques VCD2.0 avec PBC (Playback Control), il est possible que cette fonction ne soit pas disponible.

Recherche en avance / retour rapide

Vous devez eventuellement appuyer sur le symbole « NEXT » pour avoir accès aux symboles « » et « »
Pendant la lecture, appuyez sur le symbole ou ou
appuyez sur la touche « ou » de la télécommande pour activer la recherche rapide.
À chaque fois que vous appuyez sur ce symbole, la vitesse de la recherche rapide en avance / retard augmente comme suit : 2x -> 4x -> 6x -> 8x -> Normal.

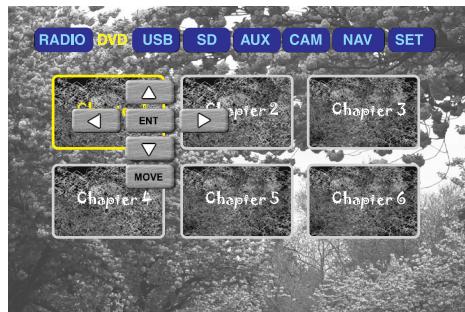

Selectionner le menu DVD

Appuyez sur I'ecran tactile ou
appuyez sur la touche OSD de la télécommande pour afficher le menu OSD.
Appuyez sur le symbole « MENU » pour selectionner le menu principal du DVD.
Le menu DVD s'affiche.

Appuyez sur les symboles , , et de l'écran tactile, ou
appuyez sur les touches , , et de la télécommande pour selectionner l'option sou-haitée.
Voussoupéz déplacere le champ de commande avec le symbole « MOVE » pour voir les options cachées.
Sur l'écran tactile, appuyez sur le symbole « ENT», ou
Appuyez sur la touche OK pour confirmer la seLECTION et demarrer la lecture.

Répetition de chapitre / titre

Appuyez une ou plusieurs fois sur la touche Repeat de la télécommande pour régler le mode Repeat comme suit :

DVD:Repeat Title (titre),Repeat Chapter (chapitre),Repeat Off (désacté).
VCD / CD : Repeat Single (une seule fois), Repeat Off (désactiver).

Marquer et repeter une sequence de film (A->B)

Pendant la lecture, appuyez sur la touche A B de la télécommande pour définir le début de la sequence de film souhaitée.
^ Appuyez de nouveau sur la touche A B pour définir la fin de la sequence de film souhaitatione.
Le lecteur repete maintainant de façon continue la sequence de film marquee.
Appuyez de nouveau sur la touche A B pourmettre fin à la fonction et revenir à la lecture normale.

Fonction GOTO

Cette fonction permet de passer directement à un titre / chapitre donné ou à une certaine-heure.

Pendant la lecture :

Appuyez sur I'ecran tactile ou
appuyez sur la touche OSD de la télécommande pour afficher le menu OSD.
Appuyez sur le symbole « GOTO » pour selectionner le menu principal du DVD.
Vous nevez eventuelflement appuyer sur le symbole « NEXT » pour avoir accès à la fonction « GOTO »
Appuyez sur la catégorie souhaitation : titre / chapitre ou heures (sur le DVD), heures ou titre (sur le VCD).
Indiquez via le clavier numérique l'heure ou le titre / chapitre souhaite(e), puis confirmez en appuyant sur « ENT ».
Avec « RTN», vous pouvez interrompree la saisir.

Selection de la perspective de laamera (uniquement pour les DVD)

Le symbole de laamera s'affiche des qu'une scène offrant plusieurs perspectives de camera est diffusée sur le DVD inséré.

Appuyez une ou plusieurs fois sur la touche ANGLE pendant que le symbole de laamera est affché à l'écran pour selectionner la perspective de laamera de votre choix.
Cette fonction n'est disponible que si le DVD inséré compte des scènes enregistrées selon plusieurs perspectives de laamera.
Le nombre de perspectives de laamera dépend du DVD inséré.

Disques multilingues

■ Sélection de la langue de dialogue

DVD：

Sur l'écran tactile, appuyez sur le symbole « AUDIO », ou
appuyez une ou plusieurs fois sur la touche AUDIO pendant la lecture pour selectionner la langue de dialogue de votre choix.
Le nombre de langues de dialogue dépend du DVD inséré.
Certsains DVD ne disposent que d'une seule langue de dialogue.

VCD/CD :

Sur l'écran tactile, appuyez sur le symbole « AUDIO», ou
appuyez une ou plusieurs fois sur la touche AUDIO pendant la lecture pour selectionner le mode Audio de votrechoix.
Stéreô (L & R), Uniquement gauche (L), Uniquement droite (R).

■ Sélection de la langue de sous-titrage

Sur I'ecran tactile, appuyez sur le symbole « S.TITLE », ou
appuyez une ou plusieurs fois sur la touche SUB-T pendant la lecture pour selectionner la langue de sous-titrage.
Le nombre de langues de sous-titrage dépend du DVD inséré.

Lecture de CD audio

Insérez un CD audio (CDDA) dans le lecteur de DVD.
Appuyez sur la touche MODE de l'appareil ou sur la télécommande jusqu'à ce que « DVD » s'affiche, ou
appuyez sur le symbole « DVD » de l'écran tactile.
Le système multimédia commute sur la lecture de CD et le menu CD s'affiche.

Les informations et les fonctions suivantes s'affichent dans le menu CDDA :

1. TRACK 1/19 . . . Affichage du numero de titre actuel et du nombre total de titres sur le CD actuel
2. TIME 0:00:06 ... Affichage de la durée de lecture écoulée pour le titre actuel
3. Rpt All . . . . . . . Affichage du mode actuel repetition
4. Play Mode de lecture actuel
5. 1-TRACK1 . . . . Affichage du titre diffusé actuèlement
6. Passer au titre précédent ou suivant dans la liste des titres
7. Passer à la page précédente ou suivante dans la liste des titres
8. II Démarrer la lecture, pause
9. Arrêt de la lecture
10. K Titre precedent
    11.▶ Titre suivant
11. INT . Activer / désactiver la fonction de lecture des débuts de titre (tous les titres du CD sont lus brièvement)
12. NEXT . Affichage de fonctions supplémentaires
13. Retour rapide
14. .Avance rapide
15. RPT . Activer et selectionner le mode Repeat
16. RDM . Activation / desactivation de la lecture aléatoire
17. GOTO ............ Affichage du clavier numérique permettant d'entrée directement le numéro du titre
18. NEXT ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Cette fonction permet de repasser aux autres fonctions

Sélection directe du titre

Appuyez sur le titre souhaïte dans la liste des titres.
Utilisez les flèches à côté de la liste des titres pour naviguer dans la liste.

Lecture de MP3 / WMA

Les fichiers MP3 et WMA peuvent être lus via des DVD, CD, carte SD et des mémoires USB.

Les disques CD-RW doivent être formats avec l'option "Finaliser" afin d'être lisibles.
Les fichiers MP3 représentant un débit maximal de 320 kbit/s et une fréquence d'échantillonnage de 48 kHz peuvent être lus.
Les fichiers MP3 doivent contenir l'extension « .mp3 » pour que le système multimédia puisse les dire.
Les fichiers WMA doivent porter l'extension « .wma » pour que le système multimédia puisse les dire.

Sélectionnez la source à partir de laquelle les images doivent être lues (DVD, SD, USB).

Le menu MP3 / WMA s'affiche.

Les informations et les fonctions suivantes s'affichent dans le menu MP3 / WMA :

1. TRACK 4/12 .... Affichage du numero de titre actuel et du nombre total de titres dans le repertoire actuel
2. TIME 0:00:06 ... Affichage de la durée de lecture écoulée pour le titre actuel
3. Rpt All . . . . . . . Affichage du mode actuel repetition
4. Play Mode de lecture actuel
5. 04 - TRACK04 . . . Affichage du titre en cours de lecture
6. ▲ Passer au titre précédent ou suivant dans la liste des titres
7. Passer à la page précédente ou suivante dans la liste des titres
8. Dossier: . . . . . . Affichage du repertoire actuel
9. Il ... Démarrer la lecture, pause
10. ■ Arrêt de la lecture
11. Klt .Titre precedent
12. Titre suivant
13. INT . Activer / désactiver la fonction de lecture des débuts de titre (tous les titres du CD sont lus brièvement)
14. NEXT . . . . . . Affichage de fonctions supplémentaires

Appuyez sur le symbole « NEXT » pour avoir accès aux autres fonctions du lecteur de DVD :

1. Retour rapide
2. Avance rapide
3. RPT . Activer et selectionner le mode Repeat
4. DIR . Passer au repertoire suivant sur le support actuel
5. GOTO .................... Affichage du clavier numérique permettant d'entrée directement le numéro du titre
6. NEXT ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Cette fonction permet de repasser aux autres fonctions

Lecture des fichiers

Une fois le disque ou la carte SD inséré ou après le raccordement d'une mémoire USB, tous les fichiers et les repertoires sont lus les uns après les autres.

Sélectionner un titre

Appuyez sur le titre souhaité dans la liste des titres, ou
appuyez sur le symbole « GOTO » et selectionnéz un titre à l'aide du clavier numérique.

Changer de repertoire

Appuyez sur le dossier souhaité dans la liste de titres pour l'ouvrir.
Pour passer au dossier precedent, selectionnez le symbole « 0- »
Pour lire les fichiers du repertoire principal du support de données actuel, Sélectionnez « 0 - ROOT » dans la liste des titres.

Lecture de MPEG4 / MPG

Les éléments de commande et les fonctions de lecture des fichiers MPEG4 / MPG avec la lecture de MP3 / WMA.

Lecture de JPEG

Les images JPEG peuvent être lues via des DVD, CD, carte SD et des mémoires USB.

Les fichiers JPEG doivent porter l'extension « .jpg » pour que le système multimédia puisse les lire.
Si des images JPEG et des fichiers MP3 sont disponibles sur une mémoire, les images JPEG sont diffusées sous forme de diaporama.

Lire des images JPEG

Sélectionnez la source à partir de laquelle les images doivent être lues (DVD, SD, USB).
Les images sont affichées automatiquement pendant environ 5 secondes dans un diaporama.

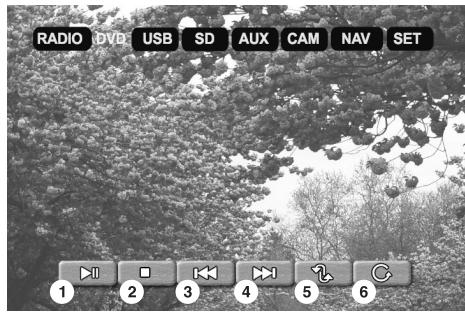

Orientation de l'image

Appuyez sur l'écran tactile pendant la lecture pour afficher les éléments de commande OSD.

1. Interrompre ou poursuivre la lecture (pause)
2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . menu JPEG
3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Afficher l'image précédente
4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Afficher l'image suivante
5. Tourner l'imag de 180^
6. Tourner l' image de 90^ vers la droite

Menu JPEG

Appuyez sur le symbole « ■ » ou appuyez sur la touche ■ de la télécommande pour arrêtier le diaporama et afficher le menu JPEG.
L'utilisation du menu JPEG est identique à celle du menu MP3 / WMA.

Menu SETUP

Appuyez sur l'écran tactile ou
Appuyez sur la touche OSD de la télécommande.
Appuyez sur « SET » sur l'écran tactile.

Dans le menu de configuration, vous pouvez effectuer les réglages suivants :

■ Configuration du système - SYSTEM

Appuyez sur le symbole « System » de l'écran tactile.

Option	Valeur de réglage	Description
Tilt Mode	auto	Le moniteur TFT rentre dans l'appareil lorsque celui-ci est étient. Lorsqu'il est mis en marche, il reprend l'angle d'observation régèle précédemment.
	manual	Après l'accrit, le moniteur TFT reste dans la position réglée.
Beep Tone	OFF, LO, HI	Réglage du volume du bip de confirmation.
Time Set		Pour le réglage de l'heure, se reporter à « Réglage de l'heure » .
Touch Adj.	ADJUSTMENT	Réglage de l'écran tactile. Suivre les instructions à l'écran pour régler l'écran tactile.
NAVI A. Mix	OFF, Lv. 1 à Lv 5, MAX	Régler le volume des messages de navigation par rapport à la source audio. Les messages de navigation sont déactivés si « OFF » est sélectionné.
Default	SET	Cette option annule tous les réglages effectués par l'utilisateur et remet les paramètres du système aux paramètres par défaut.

Réglages de l'écran -VIDEO

Pour les réglages de l'écran se reporter à « monitateur TFT », page 47.

Réglages audio - AUDIO

Réglages audio, voir « Réglages sonores », page 50.

Réglage de l'heure

Appuyez sur l'heure dans le menu de configuration « Système »
Utilizez les touches pour modifier les heures et les minutes.
Appuyez sur « 12 H » ou « 24 H » pour changer de format hora (format 12 heures ou 24 heures).
Appuyez sur « SET » pour remettre les secondes à zéro.
Appuyez sur « CLOSE » pour terminer le réglage de l'heure.
Lorsqu'une station RDS est diffusée, l'heure est eventuèlement régée automatiquèment.

Menu de configuration DVD

Sélectionnez DVD comme source active.
Sur l'écran tactile, appuyez deux fois sur le symbole « SET», ou
appuyez deux fois sur la touche SETUP de la télécommande pour selectionner le menu de configuration DVD.

Dans le menu de configuration DVD, vous pouvez effectuer les réglages suivants :

Réglage de la langue du DVD - LANGUAGE

Appuyez sur le symbole « LANGUAGE » de l'écran tactile.

Option	Description
OSD LANGUAGE	Réglage de la langue OSD pour le lecteur de DVD.
AUDIO	Langue préféroyée pour les boîtes de dialogue.
SUBTITLE	Langue préféroyée pour les sous-titres.
DISC MENU	Langue préféroyée pour les menus de DVD.
DEFAULTS	Utiliser les réglages de langue par défaut du DVD activé / désacti­ve.

Réglages DVD VIDEO - DISPLAY

Appuyez sur le symbole « DISPLAY » de l'écran tactile.

Option	Valeur de réglage	Description
TV DISPLAY	WIDE	Sélection du format d'image.
	PAN SCAN
	LETTER BOX
TV TYPE	NTSC, PAL	Sélection du standard TV.

Réglages DVD AUDIO - AUDIO

Appuyez sur le symbole « AUDIO » de l'écran tactile.

Option	Valeur de réglage	Description
COMPRESSION	On	Permet d'activer la compression dynamique.
	Off	Permet de désactiver la compression dynamique.

Il est possible, dans de rares cas, que votre système multimédia ne fonctionne pas correctement. Avant de contacter le service après-vente, veuillez dire attentivement le mode d'emploi et examiner point par point la liste de contrôle ci-dessous. Bien souvent, les pannes sont plus faciles à réparer qu'il n'y parait.

Problèmes	Cause possible / Solution
Généralités
L'appareil ne fonctionne pas. Pas de réaction lorsque le contact est mis et lorsque la touche POWER est enforcée.	• Contrôlez le fusible (vécicule) et les branchements (voir Instructions de montage).
	• Coupez l'alimentation électrique de l'appareil (pôle positif permanent) et racordez-le de nouveau.
L'appareil ne réalisait pas à la pression des touches de la télécommande.	La pile de la télécommande est vide.• Remplacez-la par des piles neuves de type CR2025.
Pas de volume ou volume faible lors de la lecture.	Raccordements audio erronés.• Reportez-vous à l'aftection des connecteurs dans les instructions de montage.
	Volume régle trop bas.
	Entrée de sourdine mal raccordée.
	Haut-parleur endommagé.
L'appareil passée en mode mains libres / le téléphone n'est pas détecté, bien qu'il soit correctement raccordé.	Fil de la sourdine téléphone mal raccordé ou le mode mains libres présente un signal MUTE incompatible (high actif).• Reportez-vous à l'aftection des connecteurs dans les instructions de montage.
Le contenu de la mémoire est perdu lorsque l'appareil est étient.	Raccordement incorrect à la tension d'alimentation (pôle positif permanent).• Reportez-vous à l'aftection des connecteurs dans les instructions de montage.
Moniteur TFT
Le moniteur ne s'était pas automatiquement lors de la mise sous tension.	Dans le menu de configuration, l'options « Tilt Mode » est régée sur « OFF » .
Le moniteur reste dans la mauvaise position.	La zone de basculément du moniteur est entravée par un obstacle.
Pas d'image, seul un avertissement « PARKING » s'affiche alors que le vehicule est à l'arrêt.	Frein à main non serré ou signal de frein de main mal raccordé.• Reportez-vous à l'aftection des connecteurs dans les instructions de montage.
Déformations ou scintilllements.	La source AV ou le disque sélectionné(e) n'est pas compatible avec la norme TV régèle (NTSC / PAL).• Voir « Menu de configuration», option « Configuration Video » .
	Source AV mal raccordée.• Reportez-vous à l'aftection des connecteurs dans les instructions de montage.
Radio
Mauvaise réception radio.	• Vérifiez que l'antenne est entièrement sortie et correctement branchée.• Vérifiez que la borne négative d'alimentation est bien branchée à la terre (châssis du vehicule).
	Vous avez besoin d'une dérivation d'alimentation de l'antenne en cas de montage sur un vehicule VW ou Audi.• Montez l'adaptateur correspondant (Votex par exemple).
Lecteur de DVD / CD
Perturbation de l'image ou du son pendant la lecture de disques. L'image reste fixependant la lecture.	Le lecteur ne peut pas dire le disque. Le disque est peut-être endommagé ou sale.
Le lecteur ne lit pas le disque inséré.	Le format du disque inséré ne correspond pas aux specifications du lecteur.
	S'il fait froid, il peut y avoir formation de condensation sur le laser.• Attendez environ 5 minutes pour que l'humidité s'évapore.
La lecture s'accrête, message d'erreur sur le moniteur.	L'appareil est doté d'un circuit de sécurité intégré pour empêcher que la température à l'intérieur de l'apparile ne dépasse une valeur donnée.• Laissez l'apparile refroidir.
Le disque ne peut pas être inséré.	Un disque se trouve déjà dans le lecteur.

Si vous ne parvenez pas à tracer de solutions, contactez le service après-vente VDO Dayton agréé ou notre service Assistance clientèle. Vous trouverez le numéro de téléphone correspondant à votre pays sur Internet : www.vdodayton.com

• Dans certaines circonstances, l'assistance téléphonique est payante.

Amplificateur

Puisance de sortie: 4x20W RMS à une impedance de 4 ohms, < 10% THD+N

Tension de reference: 14,4 V / CC

Lecteur de DVD / CD

Formats de DVD compatibles : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DVD-R, DVD-RW, DVD+R, DVD+RW

Formats de CD compatibles : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CD-R, CD-RW, CD-DA, SVCD, VCD, HDCD

Formats de fichier compatibles: . MPG, MPEG4, JPEG, MP3, WMA

(sur DVD+R / W, DVD-R / W et CD-R / RW)

Vidéo

Format: NTSC, PAL (commutation automatique)

Tension de sortie : 1 Vpp (75 ohms), mis en mémoire tampon

Tension d'entrée: 1 Vpp (75 ohms), mis en mémoire tampon

Tuner radio

Plage de fréquences FM: 87,5 à 107,9 MHz

Plage de fréquences AM: 530 kHz à 1710 kHz

Moniteur

Diagonale d'écran: 7 pouces

Type d'écran: TFT à matrice active, affichage LCD

Impedance d'entree de I'entree auxiliaire: 10 kohms

Plage de tensions d'alimentation: 10,5 à 16 V DC, à masse négative

Dimensions du boitier DIN (L x H x l): 178 mm x 50 mm x 165 mm (sans raccords)

Sous réserve de modifications ou d'erreurs techniques.

Entretien et nettoyage

Pour le nettoyage, n'utilisez pas de détergent alcoolisé, d'alcool ou de solvants. Utilisez uniquement un chiffon humide.

REMARQUES IMPORTANTES

L'installation ne doit être effectuee que par un personnel qualifie!
Observer toutes les normes de qualité de l'industrie automobile.
Attention aux risques d'incendie : ne pas endommager les faisceaux de cables cachés, le réservoir et les conduites de carburant lors des travaux de perçage.
Ne jamais percer d' éléments porteurs de la carrosserie ou affectant la sécurité.
L'installation ne peut etre effectue que sur des vehicules ou la tension de bord est de 12 V et ou le pole négatif est relié à la carrosserie du vehicule ! Une installation sur un vehicule non conforme (par ex. poids lourd ou autobus) peut entrainer des dysfonctionnements, des dommages ou un risque d'incendie !
Respecter impératifement l'emplacement des raccordements au vehicule. Des raccordements non corrects entrainent un risque d'endommagement de l'appareil ou des systèmes électriques / électroniques du vehicule.
Ne pas endommager les câbles des systèmes de sécurité (par exemple, des airbags). (Ces câbles sont en général marqués par des repêres spéciaux : étiquettes, etc.)
Ne pas utiliser de témoins de contrôle pour vérifier la tension. Des tensions trop élevées pourraient endommager / détruire les composants électroniques.
Isoler tous les points de connexion avec des flexibles contractiles ou du ruban isolant.
Placer des rondelles dentées sous les connexions de masse de la carroserie. Retirer préalablement la peinture et les salissures si nécessaire. Protégger ensuite les endroits nus contre la corrosion.
N'utilise que les pièces d'origine fournies avec l'appareil afin de garantir un montage correct. L'utilisation de pièces non autorisées peut entrainer des dysfonctionnements.

Branchement sur vehicules avec fiches ISO standard

Sur les vehicules avec fiches ISO standard, le montage de l'appareil ne nécessite pas de travaux préalables importants. Il suffit de raccorder quelques cables à la fiche ISO A (voir la « Table des fiches ISO, alveole A »).

Pour les vehicules qui requirent des connexions differentes, demandez a touvre revendeur de vous fournir les cables specifiques requis pour une installation adaptée.

Branchement sur vehicules sans fiches ISO standard

Si vous vécique n'est pas équipé d'un cable adaptateur, branchez l'appareil, comme déscrit dans la section « Nouveaux branchements électriques »

Respectez les consignes de sécurité, fig. 1

Avant de commencer l'installation, débranche le cable de masse du pole négatif de la batterie afin d'éviter tout court-circuit. Respectez les consignes de sécurité du constructeur automobile (concernant l'alarme antivol, les airbags, le système antidémarrage, etc.)!

Branchement électrique

Soyez attentif lors de la pose des câbles. Pour le cablage, reportez-vous au schéma électrique du volet de couverture et au tableau ci-dessous.

Ne coupez pas les cables non utilisés, isolez-les et attachez-les pour éviter qu'ils ne génent! Ils seront utiles pour l'ajout ultérieur de fonctions supplémentaires.

Tableau des fiches ISO alveole A, fig. 2 :

Broche	Couleur du câble	Connexion
A1		Aucune fonction
A2		Aucune fonction
A3		Aucune fonction
A4	Jaune	+ 12 V (pôle positif permanent)
A5	Bleu	Sortie de connexion d'antenne électronique / d'antenne à moteur (0,2 A maxi.)N'utilise pas ce branchement pour l'alimentation en courant du moteur d'antenne !
A6		Aucune fonction
A7	Rouge	Pôle positif du contact / d'accessoires de + 12 V / ACC
A8	Noir	Pôle négatif de la batterie, masse

Ne reliez les cables electriques qu'a des points de connexion appropriés dans le vehicule.
En cas de connexion directe et séparée sur la batterie, protégez le cable positif après la batterie (10 à 15 cm maxi.) avec un fusible de 10 A.

Tableau des fiches ISO alveole B (haut-parleur), fig. 3 :

Broche	Couleur du;câble	Branchement aux haut-parleurs
B1	Violet	+ Arrière droit (RR+)
B2	Violet / noir	- Arrière droit (RR-)
B3	Gris	+ Avant droit (FR+)
B4	Gris / noir	- Avant droit (FR-)
B5	Blanc	+ Avant gauche (FL+)
B6	Blanc / noir	- Avant gauche (FL-)
B7	Vert	+ Arrière gauche (RL+)
B8	Vert / noir	- Arrière gauche (RL-)

N'utilisez que des haut-parleurs avec une impedance de 4 ohms!
Ne branchez;aucun haut-parleur à la masse!
Ne connectez pas d'amplificateur directement sur les sorties des haut-parleurs!
Ne branchez pas les haut-parleurs via un regulateur de fader (Equalizer) externe!

Autres branchements, fig. 4, 10

Couleur du câble	Connexion
Orange	Entrée de connexion du signal de recul (active à +12 V)
Rose	Entrée de connexion frein à main (active à 0 V)
Bleu	Entrée de connexion pour la mise en sourdine (active à 0 V)
Marron	Entrée de connexion pour l'activation du son de navigation (active à 0 V)
Gris / rouge	Entrée de connexion pour l'éclairage (active à +12 V)

■ Signal de frein à main - PARKING

Raccordezle cable rosea un emplacementadapte du frein a main.
Le signal doit être mis au potentiel de masse lorsqu'le frein à main est serré.
Pour une conduite en toute sécurité, l'image des sources DVD, SD, USB et AUX ne s'affiche sur le moniteur TFT de l'appareil principal que lorsque le frein a main est serré.

■ Mise en sourdine du téléphone - « Telefoné Mute » :

Raccordezle cable marron «TelephoneMute » à la sortie sourdine de votre kit mains libres.

■ Mise en sourdine du son de navigation - « NAVI TRIG » :

Raccordezle cable gris«NAVITRIG»àla sortie MUTEde l'ordinateur de navigation à l'aide del'tattachere rapide fournie.
Les messages de navigation seront alors lus sur les haut-parleurs du système multimédia.

Caméra de rétrovision - « CAMERA »

Raccordez à cette entrée uneamera de rétrovision.

Si l'entrée de connexion pour la marche arrière est reliée (se reporter à « Tableau de fiches, raccords supplémentaires »), l'image de laamera de rétrovision s'affiche automatiquement dés que la marche arrière est enclenchée.
Les caméras de rétrovision VDO Dayton peuvent être reliées via l'Interface MI 2050.

Entree AUX-AV - « AV IN » :

Raccordez la sortie video de la source AV à la prise jaune située de l'adaptateur.
Raccordez le canal droit de la sortie audio de la source AV à la prise rouge de l'adaptateur.
Raccordez le canal droit de la sortie audio de la source AV à la prise rouge de l'adaptateur.
L'affichage du signal video sur le moniteur TFT n'est possible que si le signal de frein à main est correctement raccordé (reportez-vous à la section « Signal de frein à main – PARKING »).

Audio / sortie avant :

Cette fiche permet de brancher un amplificateur avec des haut-parleurs supplémentaires à l'appareil.

Le signal audio de l'unité avant est diffusé via cette sortie.

Sortie DVD arrêté - « DVD OUT » :

Lorsque vous utilisez un écran arrêté, vous pouvez relier le signal AV du lecteur de DVD au monitateur en effetuant ce branchement.

Dans le cadre d'une utilisation de plusieurs zones, le signal AV du lecteur de DVD est diffusé via cette sortie.

Antenne radio :

Raccordez l'antenne AM / FM à la prise d'antenne. Le cas échéant, utilisez l'adaptateur fourni.
Si votre vehicule est équipé d'une antennae activé avec alimentation fantôme, l'utilisation d'une dérivation d'alimentation peut être nécessaire. Dans ce cas, besoinz une dérivation d'alimentation appropriée à votre concessionnaire.

Ordinateur de navigation :

La prise rectangulaire noire (Mitsumi) permet de raccorder un ordinateur de navigation VDO Dayton à l'appareil.

Repose de l'appareil

Le VRM 6100 peut être monté aussi bien à l'aide du cadre de montage fourni répondant aux normes DIN qu'à l'aide des équérres de fixation du vehicule. Vous trouvez ci-après plus de détails sur ces méthodes de montage.

Tenez compte des remarques suivantes avant de proceder à l'installation, fig. 5 :

Prévoyez un espace suffisant :

pour le câblage et l'áération à l'arrière de l'appareil,
pour la sortie du moniteur TFT à l'avant de l'appareil.

Montage de l'appareil à l'aide du cadre de montage répondant aux normes DIN

1. Insérez le cadre de montage dans le logement conforme aux normes DIN et repliez vers l'intérieur les brides en tôle à l'aide d'un tournevis (fig. 7). Veillez à ne pas endommager d' éléments cachés dans le tableau de bord.
2. Vérifiez si tous les cables nécessaires sont raccordés au système multimédia.
3. Faites glisser l'appareil dans le cadre de montage jusqu'à ce qu'il s'enclenché.
4. Insérez le cadre de recouvrement fourni par l'avant de l'appareil et enonceze-le jusqu'à ce qu'il s'enclenché.

Dépose de l'appareil, fig. 8

1. Démontez le cadre de recouvrement de l'avant de l'appareil.
2. Enforcez les outils d'extraction fournis avec l'appareil dans les renf Oncements, de part et d'autre de I'appareil (1), jusqu'à ce qu'ils s'enclenchent.
3. Enlevez l'appareil du tableau de bord (2) avec précaution, en utilisant les outils d'extraction.

Montage avec les équérres de fixation (accessoire du vehicule), fig. 9

Pour utiliser les équcherres de fixation appropriées ou une ouverture adaptée pour le raccordement, adressez-vous à votre concessionnaire automobile.

1. Montez les équres de fixation différentes sur l'appareil, en fonction du vehicule. Sélectionnez le positionnement (les trous des vis de l'équre都要 être en face de ceux de l'appareil).
2. Fixez ensuite l'appareil en serrant les deux vis situées de part et d'autre.

Utilisez uniquement les vis fournies pour le montage des équerres de fixation. L'utilisation de vis trop longues risque d'endommager des composants dans l'appareil.

Branchement de l'appareil

Branchez les cosses de la batterie.
