HA400 - Amplificateur de casque BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de casque stéréo 4 canaux
Marque	Behringer
Modèle	HA400 MicroAMP
Nombre de sorties casque	4 sorties sur jack stéréo 6,35 mm
Entrée audio	1 entrée sur jack stéréo 6,35 mm
Impédance d'entrée	100 kΩ
Niveau d'entrée maximum	+15 dBu
Impédance de sortie casque	Environ 80 Ω
Niveau de sortie maximum	Environ 40 mW par canal (sous 100 Ω)
Réponse en fréquence	Non spécifiée, mais adaptée à tous les casques
Rapport signal/bruit	Excellent grâce aux amplificateurs opérationnels 4580
Distorsion harmonique totale	Très faible (non spécifiée numériquement)
Alimentation électrique	Bloc d'alimentation externe 12 V CC / 150 mA
Tension secteur	120 V~ (États-Unis/Canada), 220 V~ (Chine), 240 V~ (Royaume-Uni/Australie), 230 V~ (Europe), 100 V~ (Japon)
Fréquence secteur	50/60 Hz selon le modèle
Dimensions (H x P x L)	Environ 46,5 x 57,2 x 103,6 mm
Poids	Environ 190 g
Contrôles	4 potentiomètres de volume individuels (LEVEL), LED de mise sous tension
Indicateurs	LED ON (allumée lorsque l'appareil est sous tension)
Numéro de série	Situé sur la base de l'appareil
Entretien et nettoyage	Nettoyer avec un chiffon sec. Débrancher avant nettoyage. Aucun entretien interne requis.
Sécurité	Ne pas utiliser à proximité de liquides. Assurer une ventilation adéquate. Débrancher en cas d'orage ou d'inutilisation prolongée.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service qualifié en cas de dommage.
Garantie	Consulter le site behringer.com pour les conditions de garantie en vigueur.
Accessoires inclus	Bloc d'alimentation externe

FOIRE AUX QUESTIONS - HA400 BEHRINGER

Comment brancher le Behringer HA400 ?

Branchez le bloc d'alimentation fourni au connecteur 12V de l'appareil. Reliez votre source audio (ex: téléphone, ordinateur) à l'entrée INPUT sur jack stéréo 6,35 mm. Branchez vos casques sur les sorties jack PHONES. Réglez le volume de chaque canal avec le potentiomètre LEVEL.

Puis-je utiliser le HA400 avec tous les types de casques ?

Oui, le HA400 est compatible avec tous les casques audio grâce à son impédance de sortie d'environ 80 Ω et sa puissance suffisante (40 mW par canal). Il fonctionne aussi bien avec des casques à faible ou haute impédance.

Comment allumer et éteindre le HA400 ?

L'appareil s'allume automatiquement dès que le bloc d'alimentation est branché sur secteur. La LED ON s'allume. Pour l'éteindre, débranchez simplement le bloc d'alimentation de la prise secteur.

Que faire si le son est distordu ?

La distorsion peut provenir d'un niveau d'entrée trop élevé. Réduisez le volume de votre source audio (téléphone, ordinateur) ou abaissez le potentiomètre LEVEL du canal concerné. Assurez-vous que le signal d'entrée ne dépasse pas +15 dBu.

Puis-je brancher quatre casques en même temps ?

Oui, le HA400 dispose de 4 sorties casque indépendantes, chacune avec son propre contrôle de volume. Vous pouvez brancher jusqu'à quatre casques simultanément.

Quelle est la tension d'alimentation du HA400 ?

Le HA400 nécessite une alimentation externe de 12 V CC avec un courant de 150 mA. Le bloc d'alimentation fourni est adapté à votre tension secteur (120/220/240 V~ selon la version).

Comment nettoyer le HA400 ?

Débranchez l'appareil du secteur. Nettoyez-le avec un chiffon sec et non pelucheux. N'utilisez jamais de produits liquides ou abrasifs.

Où se trouve le numéro de série du HA400 ?

Le numéro de série est imprimé sur la base de l'appareil. Il vous sera utile en cas de demande de garantie ou de support technique.

Puis-je utiliser le HA400 dans un rack ?

Oui, mais assurez-vous que l'appareil est installé de manière à ce que le connecteur d'alimentation soit facilement accessible pour le débrancher en cas de besoin. Respectez également les consignes de ventilation.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le bloc d'alimentation est correctement branché à l'appareil et à la prise secteur. Testez la prise avec un autre appareil. Si la LED ON reste éteinte, le bloc d'alimentation est peut-être défectueux. Contactez le service après-vente.

MODE D'EMPLOI HA400 BEHRINGER

Merci d'avoir fait confiance aux produits BEHRINGER en faisant un système d'amplification pour casques MicroAMP HA400.

Exceptionnellement polyvalent, cet ampli casques stéréo 4 canaux est compatible avec tous les types de casque audio. Il bénéfice d'étages d'amplification stéréo dotés d'immenses réserves de puissance qui garantissent une qualité sonore irréprochable même à volume très élevé. Grâce à ses amplis opérationnels 4580 de haute qualité, le MicroAMP affiche un rapport signal/bruit irréprochable et un taux de distorsion rapporté à son minimum.

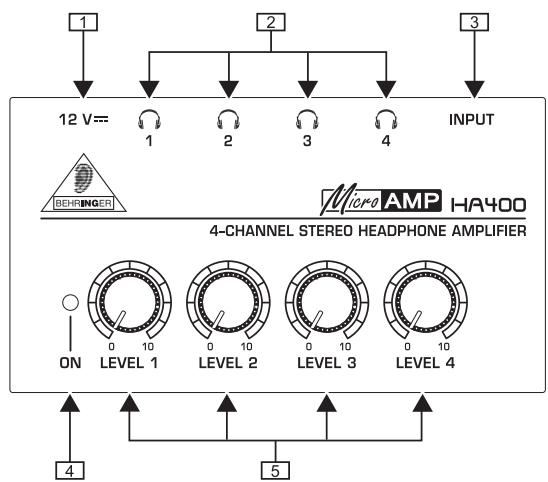

COMMANDES ET CONNEXIONS Commandes et connexions du HA400

1 Reliez le bloc d'alimentation fourni au connecteur 12V du HA4000. Ce dernier est allumé dès que le bloc d'alimentation est branché à la tension secteur. Pour désolidariser l'ampli du secteur, vous devez donc débrancher son bloc d'alimentation. Avant de mettre l'appareil en service, assurez-vous que son connecteur secteur est facilement accessible. Si vous montez l'ampli dans un rack, assurez-vous qu'il est facile de le désolidariser du secteur soit via une prise, soit via un interrupteur secteur. 2 Les quatre sorties casque sur jacks stéréo permettent le câblage simultané d'un maximum de quatre casques. 3 L'entrée INPUT sur jack stéréo doit recevoir le signal source. Des distortions peuvent apparaître dans le HA4000 lorsque le volume du signal source est trop élevé! 4 La LED ON s'allume pour signaler que le HA400 est en service. Utilisez le potentiomètre LEVEL pour régler le volume individuel de chaque sortie casque.

N'oubliez pas que des niveaux de pression acoustique élevés peuvent endommager irrémédiablement votre système auditif et/ou leur casque audio. Placez toutes les commandes de volume en butée gauche avant de brancher l'appareil. Veillez toujours à travailler à des puissances raisonnables.

NUMERO DE SERIE. Vous trouvez le numero de série du HA400 sur la base de l'appareil.

Application

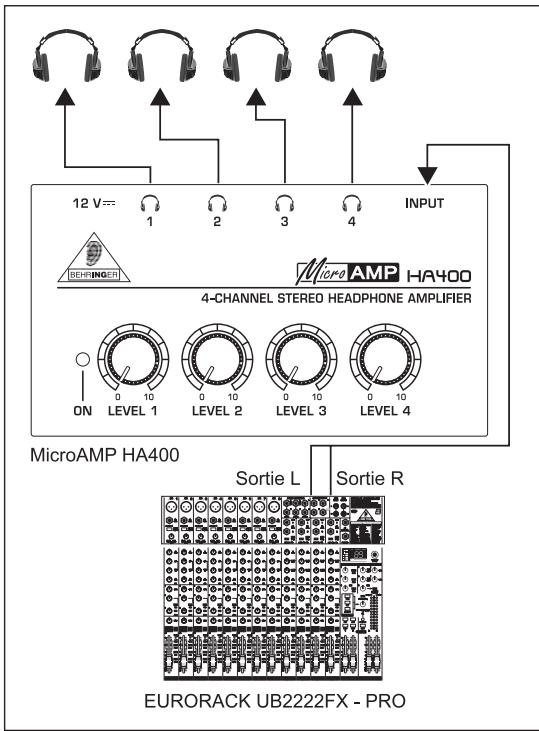

L'illustration suivante propose un exemple d'intégration du MicroAMP HA400 dans votre système.

Cablage du HA400

Garantie

Consultez notre site http://www.behringer.com pour prendre conscience de nos conditions de garantie actuelles.

Behringer microamp HA400

Type

Impédance d'entrée

Niveau d'entrée max.

Sorties CASQUE

Type

Impédance de sortie

Niveau de sortie max.

Alimentation electrique

Tension secteur

Etats-Unis/Canada

Chine

Royaume-Uni/Australie

Europe

Japon

Dimensions / poids

Dimensions (H x P x L)

Poids

Embase jack stéréo de 6,3 mm

100 kΩ

+15 dBu

Embases jack stereo de 6,3 mm

Approx. 80 Ω

Approx. 40mW / 100W

Bloc d'alimentation externe,

12 V = / 150 mA

120V~, 60Hz

220 V\~, 50 Hz

240 V\~, 50 Hz

230 V\~, 50 Hz

100 V~, 50 / 60 Hz

Approx. 46,5mm× 57,2mm× 103,6mm

Approx. 190 g

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir l'affecte qualite. Des modifications necessaires peuvent donc etre effectuees sans notification prealable. C'est pourquoi les caracteristiques et la configuration physique des produits ne peut differe des specifications et illustrations presentees dans ce manuel.

Consignes de sécurité

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute. 13) Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
