GX108 - Amplificateur de guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de guitare
Marque	BEHRINGER
Modèle	FIREBIRD GX108
Puissance de sortie	15 W sous 8 ohms
Haut-parleur	8 pouces (20 cm) Special Custom Made, 8 ohms, puissance admissible 25 W
Entrée instrument	Jack 6,35 mm mono asymétrique, impédance env. 1 MΩ
Entrée auxiliaire	RCA (Tape In), impédance env. 25 kΩ asymétrique
Sortie casque	Jack 6,35 mm stéréo, coupe le haut-parleur interne
Sortie enregistrement	RCA (Tape Out), impédance env. 1 kΩ asymétrique
Commandes	Gain, Level, Bass, Mid, Treble, interrupteur ON/OFF
Alimentation	230 V~, 50 Hz (Europe) ; autres tensions disponibles selon version
Consommation électrique	25 W max.
Fusible	T 500 mA H (100-120 V~) ou T 250 mA H (200-240 V~)
Sécurité	Ne pas ouvrir ; éviter l'humidité ; respecter les consignes de mise à la terre
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits liquides
Réparabilité	Fusible changeable ; autres réparations par un professionnel agréé

FOIRE AUX QUESTIONS - GX108 BEHRINGER

Quelle est la puissance de l'amplificateur BEHRINGER GX108 ?

L'amplificateur délivre 15 W sous une impédance de 8 ohms.

Quel type de haut-parleur équipe le GX108 ?

Il est équipé d'un haut-parleur 8 pouces (20 cm) Special Custom Made d'impédance 8 ohms et d'une puissance admissible de 25 W.

Puis-je brancher mon casque sur le GX108 ?

Oui, la sortie PHONES (jack 6,35 mm stéréo) permet de brancher un casque. Le haut-parleur interne est alors automatiquement mis hors circuit.

Comment puis-je enregistrer avec le GX108 ?

Utilisez la sortie TAPE OUT (RCA) pour récupérer le signal audio et l'envoyer vers un enregistreur ou une carte son.

Quel câble utiliser pour brancher ma guitare ?

Utilisez un câble jack 6,35 mm mono de bonne qualité.

Comment ajuster le son sur le GX108 ?

Les potentiomètres GAIN (saturation), LEVEL (volume général), BASS, MID et TREBLE (égalisation) permettent de régler le son.

Quelle est la tension d'alimentation de l'amplificateur ?

La version européenne fonctionne en 230 V~, 50 Hz. D'autres versions existent pour les États-Unis (120 V~, 60 Hz) et le Royaume-Uni (240 V~, 50 Hz).

Comment changer le fusible du GX108 ?

Débranchez l'appareil, puis faites pivoter le porte-fusible au-dessus de l'embase IEC. Remplacez le fusible par un modèle identique : T 500 mA H (100-120 V) ou T 250 mA H (200-240 V).

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord le fusible et le cordon d'alimentation. Si le problème persiste, consultez un technicien qualifié.

Puis-je brancher un lecteur MP3 sur le GX108 ?

Oui, branchez votre source audio sur l'entrée TAPE IN (RCA) à l'aide d'un câble adapté.

MODE D'EMPLOI GX108 BEHRINGER

Manuel d'utilisation

Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

GARANTTE: Les conditions de garantie valables actuellément en vigueur sont reprises aux modes d'emploi angls et allemès, Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www. behninger. com ou les demander par E-Mail sous; support@behninger. de, par Fax; au N+49 (0) 2154 920665 et par téléphone; au N+49 (0) 2154 920666.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

Consignes de sécurité:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservez ces instructions:

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes:

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de générer l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.

Pénétration d'objets ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants :

• le cordon ou le connecteur d'alimentation a été endommagé, ou
• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
• l'appareil a été exposé à la pluie, ou
• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
• l'appareil est tombé ou le boîtier est endommagé.

La maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.

Ce mode d'emploi est assujetti à droits d'auteur. Elles ne peuvent être reproduites ou transmises, totalement ou partiellement, par quelque moyen que ce soit (électronique ou mécanique) dont la photocopie ou l'enregistrement sous toute forme,

sans l'autorisation écrite de BEHRINGER Spezielle Studiotechnik GmbH

BEHRINGER et FIREBIRD sont des marques déposées. © 2001 BEHRINGER Spezielle Studiotechnik GmbH.

Tél. [phone] / 92 06-0, télécopie +49 (0) 21 54 / 92 06 30

1. Introduction

Avec le FIREBIRD, vous avez fait l'acquisition d'un amplificateur guitare rétro qui s'adaptera idéalement à un très grand nombre d'applications pratiques. Lors de sa conception et de son développement, l'objectif principal a été d'améliorer le son des amplis guitare analogiques vintage tout en lui donnant une connectique complète et des possibilités d'extension.

Pour le FIREBIRD GX108, nous avons voyagé dans le passé et sommes retournés aux sources de l'amplification guitare. Nous avons fait notre la devise "faire simple, c'est faire moins" et avons développé un amplificateur de travail possédant un petit côté rétro qui vous permettra de libérer toute votre créativité. Les caractéristiques du GX108 sont l'authentique distorsion des premiers amplificateurs guitare et sa conception vintage.

1.1 Avant de commencer

Le GX108 a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez que l'appareil ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre distributeur et la société de transport, sans quoi vous perdriez tout droit aux prestations de garantie.

Avant de relier le GX108 à la tension secteur, vérifier soigneusement qu'il est réglé sur le voltage ajustat! Le portefusible au-dessus de l'embase IEC présente trois marques triangulaires. Deux d'entre elles se font face. Le FIREBIRD est réglé sur le voltage inscrit près de ces deux marques. Le voltage peut être modifié en faisant pivoter le portefusible de. Attention, ce dernier point n'est pas valable pour les modèles d'exportation conçus, par exemple, pour un voltage de 115 V.

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne placez pas le GX108 près d'un chauffage pour lui éviter tout problème de surchauffe.

Assurez-vous que tous vos appareils sont éloignés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

1.2.1 Face avant

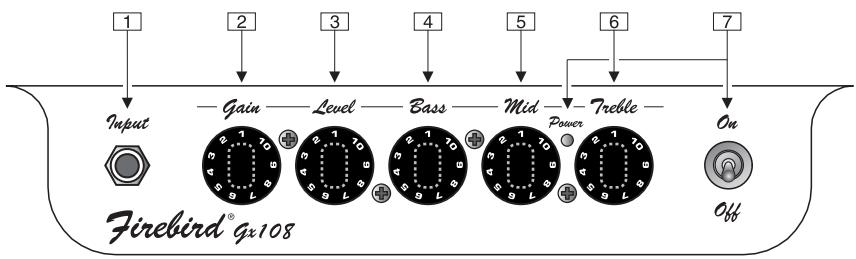

Fig. 1.1: Commandes et connecteur de la face avant

L'embase INPUT est l'entrée en jack 6,3 mm du GX108. Raccordez-y votre guitare. Pour ce faire, utilisez un câble mono de bonne qualité monté en jacks 6,3 mm. Avec le potentiomètre GAIN, vous définissez le degré de saturation du GX108.

Les degrés de saturation élevés ont pour résultat un signal de sortie plus riche en haute fréquences. C'est pourquoi la part des haute fréquences doit être alors ajustée à l'aide du potentiomètre TREBLE.

Le potentiomètre LEVEL définit le volume général du GX108. Le potentiomètre BASS de la section d'égalisation permet d'augmenter ou de diminuer les basses fréquences. Avec le potentiomètre MID, vous pouvez augmenter ou diminuer les mediums. Le potentiomètre TREBLE contrôle les fréquences les plus hautes du GX108. Vouymette le GX108 hors ou sous tension à l'aide du commutateur ON/OFF. La LED située entre les commandes MID et TREBLE s'allume lors de la mise sous tension.

1.2.2 Panneau arrêté

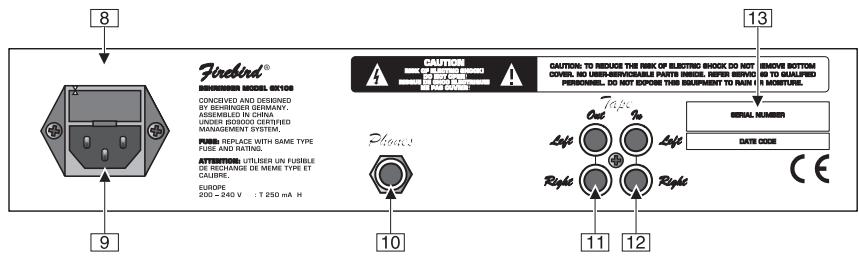

Fig. 1.2: Connecteurs du panneau arrêté

PORTE FUSIBLE/SELECTEUR DE TENSION. Avant de relier l'appareil au secteur, contrôlez bien qu'il est réglé sur la tension correspondant à celle de votre secteur. Si vous êtes amené à changer le fusible, veillez à le replacer par un fusible de même type. Pour certains appareils, il est possible que le porte fusible possède deux positions pour passer de 230 V à 115 V. N'oubliez pas que si vous souhaitez utiliser un appareil en 115 V hors d'Europe, il vous faudra replacer le fusible par un autre de valeur supérieure (voir chapitre 1.1). 9 La liaison à la tension secteur se fait par l'intermédiaire d'une EMBASE /EC. Le cordon d'alimentation lui correspondant est fourni avec l'appareil. 10 Vous pouvez relier un casque audio à l'embase jack stéreo 6,3 mm. Dès que le connecteur PHONES est occupé, le haut-parleur interne est alors mis hors circuit. Pour vous enregistrer par exemple, vous pouvez récupérer le signal audio du GX108 à la sortie Cinch-RCA TAPE OUT. 12 L'entrée Cinch-RCA TAPE IN permet d'alimenter le GX108 avec un signal supplémentaire. Vous pouvez par exemple y relier une boîte à rythme ou une bande play-back. 13 NUMERO DE SERIE. Veuillez prendre le temps de remplir la carte de garantie et de la renvoyer dans les 14 jours suivant votre achat sans quoi vous perdrez tous vos droits aux prestations de garantie. Une autre façon de procéder est de remplir la carte de garantie en ligne (www. behringer. com).

2.1 Raccordement au secteur

La liaison avec la tension secteur se fait à l'aide d'un cordon d'alimentation standard. Il satisfait aux normes de sécurité en vigueur.

2.2 Liaisons audio

L'entrée du GX108 est une embase jack mono alors que la sortie casque est une embase jack stéréo. L'entrée et la sortie TAPE sont des embases Cinch-RCA.

Veillez à ce que la ou les personnes qui installent et utilisent l'appareil soient toutes suffisamment compétentes. Pendant et après l'installation, vérifiez que les personnes utilisant l'amplificateur sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager son fonctionnement.

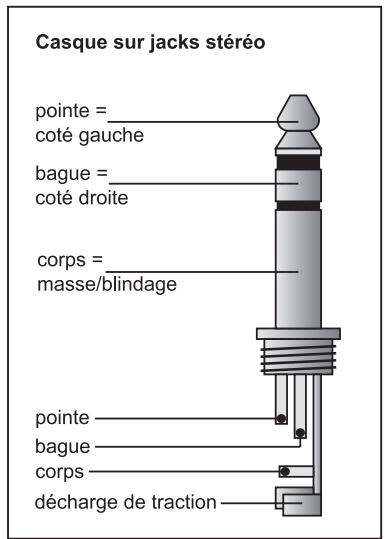

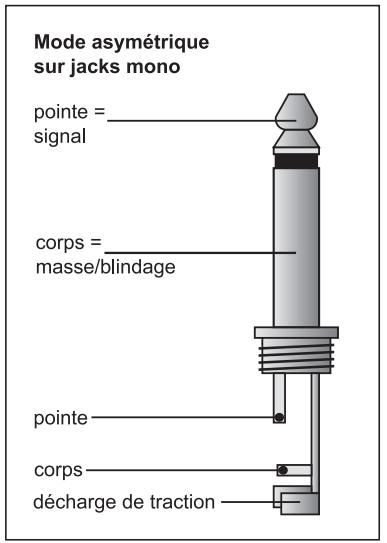

Fig. 2.1: Câblage d'un jack mono et d'un connecteur casque

3. Characteristiques techniques

Embase jack mono 6,3 mm, env. 1 MΩ asymétrique

Entrée Tape In Embase Cinch-RCA, env. 25kΩ asymétrique

Sorties AUDIO

Connecteur casque Embase jack stereo 6,3 mm

Sortie Tape Out Embase Cinch-RCA, env. 1 kΩ asymétrique

Amplificateur de puissance 15 W sous 8Ω

Haut-parleur

Type Haut-parleur 8" Special Custom Made

Impedance 8Ω

Puissance admissible 25 W

Alimentation electrique

Tension secteur USA/Canada 120 V , 60 Hz

U. K./Australie 240 V , 50 Hz

Europe 230 V~, 50 Hz

Modèle général d'exportation 100-120 V~, 200-240 V~, 50-60 Hz

Consommation max. 25 W

Fusible 100 - 120 V ~: T 500 mA H

200 - 240 V ~: T 250 mA H

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est notamment les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.
