Type d'appareil	Pédale d'effet guitare
Fonction principale	Amplificateur et overdrive pour guitare
Commandes	Drive, Treble, Bass, Level
Connectique entrée	Jack 6,3 mm
Connectique sortie	Jack 6,3 mm et sortie symétrique XLR
Alimentation	Pile 9 V ou alimentation externe 9 V
Mode de fonctionnement	Bypass true
LED indicatrice	LED d'état ON/OFF
Modes d'amplification	Plusieurs simulations d'amplis (Clean, Overdrive, etc.)
Réglage des basses	Oui, avec contrôle de -12 dB à +12 dB
Réglage des aigus	Oui, avec contrôle de -12 dB à +12 dB
Réglage du volume	Oui, contrôle du niveau de sortie
Utilisation	Travail, répétition, scène
Boîtier	Compact, robuste
Protection pile	Compartiment pile avec protection
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - GDI21 BEHRINGER

Comment puis-je connecter le BEHRINGER GDI21 à mon ampli ?

Utilisez un câble jack 6,35 mm pour connecter la sortie 'OUT' du GDI21 à l'entrée de votre ampli.

Le son est faible lorsque je joue avec le GDI21, que dois-je faire ?

Vérifiez le niveau de gain sur le GDI21 et augmentez-le si nécessaire. Assurez-vous également que le volume de votre ampli est réglé correctement.

Le GDI21 ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation fonctionne. Si possible, testez avec une autre alimentation.

Puis-je utiliser le GDI21 avec une guitare acoustique ?

Oui, le GDI21 peut être utilisé avec une guitare acoustique. Assurez-vous d'utiliser un bon microphone ou un capteur pour obtenir la meilleure qualité sonore.

Comment puis-je obtenir un meilleur son avec le GDI21 ?

Expérimentez avec les réglages d'égalisation et de gain du GDI21. Essayez également différents types de câbles et de connexions pour trouver la meilleure configuration.

Le GDI21 est-il compatible avec les pédales d'effets ?

Oui, vous pouvez utiliser le GDI21 avec des pédales d'effets. Connectez la sortie du GDI21 à l'entrée de votre pédale et la sortie de la pédale à votre ampli.

Comment puis-je résoudre des problèmes de bruit de fond avec le GDI21 ?

Assurez-vous que tous vos câbles sont de bonne qualité et bien isolés. Évitez les boucles de masse et essayez de réduire le gain si le bruit persiste.

Est-ce que le GDI21 fonctionne avec des ordinateurs ?

Oui, vous pouvez utiliser le GDI21 avec un ordinateur en le connectant via une interface audio. Assurez-vous que l'interface est compatible.

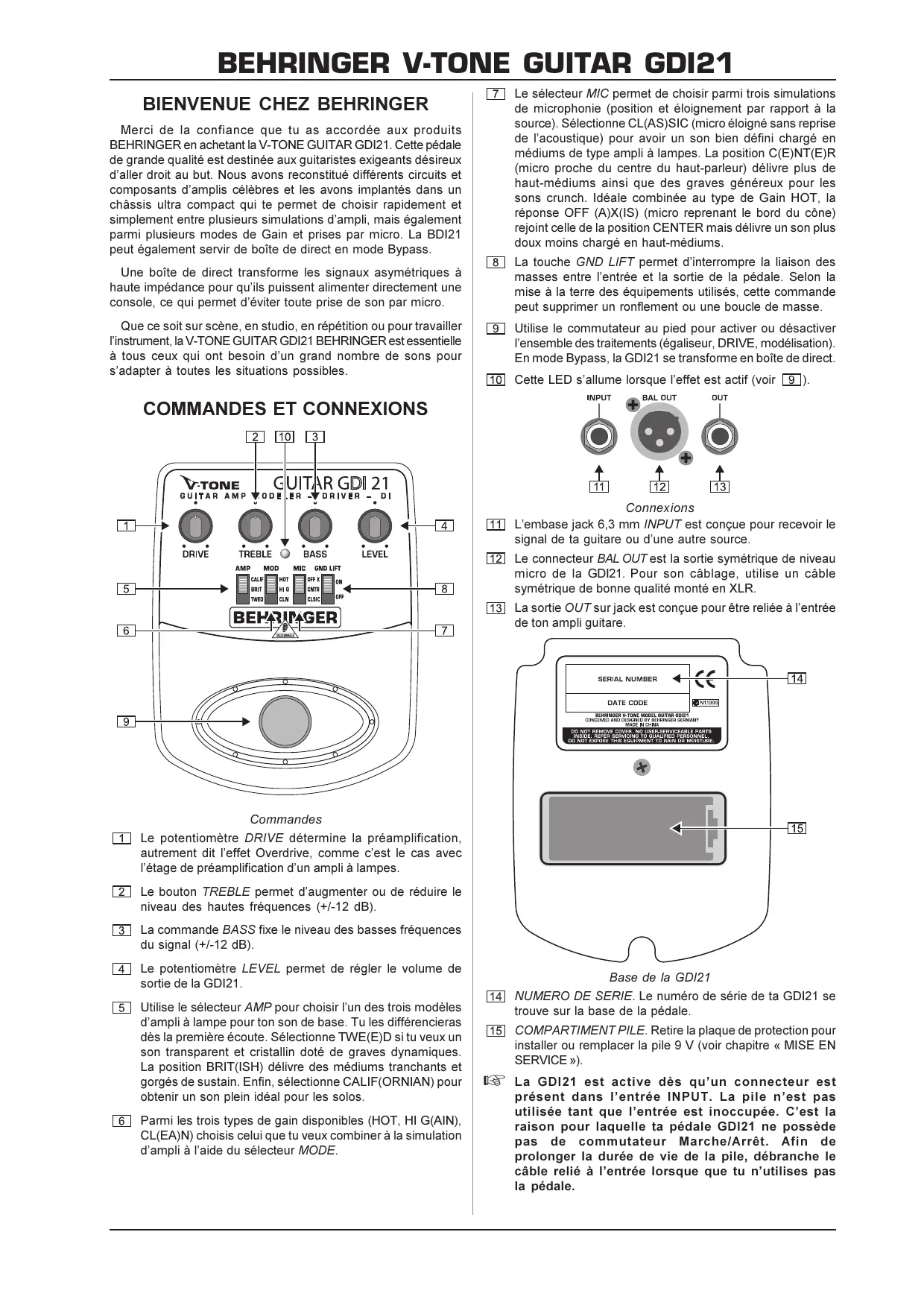

MODE D'EMPLOI GDI21 BEHRINGER

Merci de la confiance que tu as accordée aux produits BEHRINGER en achetant la V-TONE GUITAR GDI21. Cette pédale de grande qualité est destinée aux guitaristes exigeants désireux d'aller droit au but. Nous avons reconstitué différents circuits et composants d'amplis célibres et les avons implantés dans un chassin ultra compact qui te permet deCHOISIR rapidement et simplement entre plusieurs simulations d'ampli, mais également parmi plusieurs modes de Gain et prises par micro. La BDI21 peut également servir de boite de direct en mode Bypass.

Une boîte de direct transforme les signaux asymétriques à haute impédance pour qu'ils puisent alimenter directement une console, ce qui permet d'éviter toute prise de son par micro.

Que ce soit sur scene, en studio, en répétition ou pour travailler l'instrument, la V-TONE GUITAR GDI21 BEHRINGER est essentielle à tous ceux qui ont besoin d'un grand nombre desons pour s'adapter à toutes les situations possibles.

COMMANDES ET ConnEXIONS

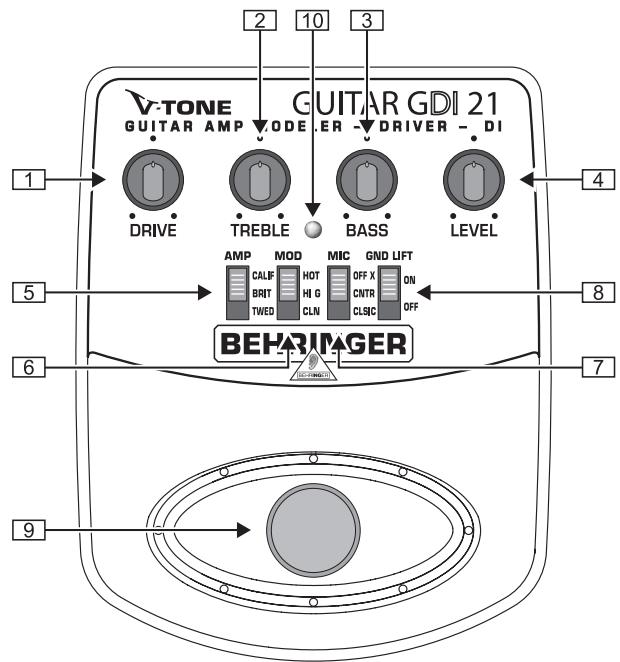

Commandes
1 Le potentiemetre DRIVE déterminé la préamplification, autrement dit l'effet Overdrive, comme c'est le cas avec l'étage de préamplification d'un ampli à lampes.
2 Le bouton TREBLE permet d'augmenter ou de réduire le niveau des hauteures fréquences (+/-12 dB).
3 La commande BASS fixe le niveau des basses fréquences du signal (+/-12 dB).
4 Le potentiemetre LEVEL permet de regler le volume desortie de la GDI21.
5 Utilise le sélectionur AMP pourCHOISIR I'un des trois modèle d'ampli à lampe pour ton son de base. Tu les différencieras depuis la première écoute. Sélectionne TWE(E)D si tu veux un son transparent et cristallin doté de graves dynamiques. La position BRIT(ISH) délivre des mediums tranchants et gorgés de sustain. Enfin, Sélectionne CALIF(ORNIAN) pour obtenir un son plein idéal pour les solos.
6 Parmi les trois types de gain disponibles (HOT, HI G(AIN), CL(EA)N)CHOIS ISCII que tu veux combiner a la simulation d'ampli à l'aide du sélecteur MODE.

7 Le sélection M/C permet de désir parmi trois simulations de microphonie (position et éloignement par rapport à la source). Sélectionne CL(AS)SIC (micro éloigné sans reprise de l'acoustique) pour avoir un son bien définéCharge en mediums de type ampli à lampes. La position C(E)NT(E)R (micro proche du centre du haut-parleur) délivre plus de haut-mediums ainsi que des graves généreux pour les sons crunch. Ideale combinée au type de Gain HOT, la réponse OFF (A)X(IS) (micro représentant le bord du cône) rejoint celle de la position CENTER mais délivre un son plus doux moins charge en haut-mediums.
8 La touche GND LIFT permet d'interrompre la liaison des masses entre l'entrée et la sortie de la pédale. Selon la mise à la terre des équipements utilisés, cette commande peut supprimer un ronflement ou une boucle de masse.
9 Utilise le commutateur au pied pour activer ou désactiver l'ensemble des traitements (égaliser, DRIVE, modélisation). En mode Bypass, la GDI21 se transforme en boîte de direct.
10 Cette LED s'allume lorsque I'effet est actif (voir 9).

Connexions

11 L'embase jack 6,3 mm INPUT est donc pour receivevoir le signal de ta guitare ou d'une autre source.
[12] Le connecteur BAL OUT est la sortie symétrique de niveau micro de la GDI21. Pour son câblage, utilise un cable symétrique de bonne qualité monté en XLR.
[13] La sortie OUT sur jack est donc pour etre reliée a l'entree de ton ampli guitare.

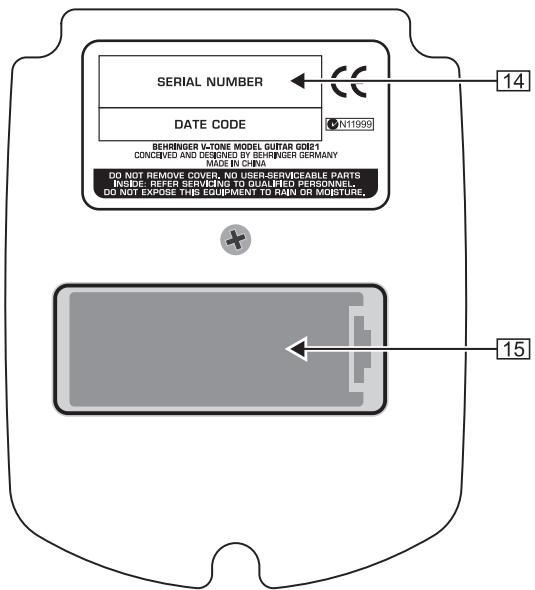

Base de la GDI21
14 NUMERO DE SERIE. Le nombre de série de ta GDI21 se trouve sur la base de la pédale.
15 COMPARTIMENT PILE. Retire la plaque de protection pour installer ou remplaçer la pile 9 V (voir chapitre « MISE EN SERVICE »).
La GDI21 est active des qu'un connecteur est present dans l'entrée INPUT. La pile n'est pas utilisée tant que l'entrée est inoccupée. C'est la raison pour laquelle ta pedale GDI21 ne possède pas de commutateur Marche/Arrêt. Afin de prolonger la durée de vie de la pile, débranche le cable relié à l'entrée lorsque que tu n'utilises pas la pedale.

Connexion secteur

16 L'embase DC IN sert au branchement d'un bloc d'alimentation 9 V (non inclus). Pour plus de précisions à ce sujet, consulte le chapitre « MISE EN SERVICE »

APPLICATIONS

Utilisation avec autres instruments

La GDI21 n'est pas destinée uniquement à la gutare électricque. Elle fournit des résultats intéressants avec d'autres instruments tels qu'une gutare acoustique, une basse électricque, un clavier, etc. Ce faisant, assure-toi que le niveau à l'entrée de la GDI21 n'est pas trop élevé afin d'éviter l'apparition de distorsions.

Connexion directe à une console

Pour les applications de studio et de live, raccorde directement la sortie symétrique BAL OUT sur XLR avec l'entrée micro d'un canal de console. Veille à ne pas faire saturer l'entrée micro de la console en réglant sa sensibilité grâce au potentiamètre Gain du canal. Consulte le manuel de ta console pour en savoir plus.

Utilisation sans instrument

Tu peux aussi utiliser ta GDI21 sans instrument comme processeur d'effet en la cablant en insert d'un canal de console ou même en auxiliaire (Aux Send/Return). Cela peut par exemple de Traitser le signal d'un ou plusieurs canaux alimentés par un enregistreur multipiste. Pour plus de précisions, consulte le manuel de ta console.

MISE EN SERVICE

Pile :

Pile alcaline 9V standard (non incluse).

Consommation électrique : environ 25 mA

Alimentation électrique :

ATTENTION: UTILISE EXCLUSIVEMENT UN BLOC D'ALIMENTATION DC...

... sous peine d'endommager ta GDI21 et de perdre tout droit aux prestations de garantie.

Bloc d'alimentation DC :

• 9 V DC (régué), 50 mA minimum

• Connecteur femelle 2mm ,centre négatif (-)

GARANTIE

Consulte notre site Internet http://www.behringer.com pour prendre connaissance des conditions de garantie actuelles.

CHARACTERISTIQUES TECHNIQUES

En

Connecteur Jack 6,3 mm

Impedance 1 MΩ

Sortie

Connecteur Jack 6,3 mm

Impedance 1 kΩ

Sortie symétrique

Connecteur XLR

Impedance 200Ω

Bloc d'alimentation

Connexion secteur

9 V, >50 mA DC régulé

Connecteur 2 mm, courant continu, centre négatif

9 V de type 6LR61

25 mA

Approx. 127mm (5") x 100 mm (3 9/10") x 50 mm (2")

Poids

Approx. 460 g

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité qualite. Des modifications necessaires peuvent donc etreeffectuees sans notification prealable. C'estpourquio les caractetistiques et la configuration physique des produits neuent differer des specifications et illustrations presentees dans ce manuel.

EXAMPLES DE REGLAGE

BOOGIE® ORIGINAL STYLE

DRIVE

TREBLE

BASS

LEVEL

MARSHALL® PLEXI STYLE

DRIVE

TREBLE

BASS

LEVEL

Caracteristiques techniques et apparcènce susceptibles d'être modifiées sans notification prétable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. La mise à disposition d'exemples de réglage par des organisations commerciales ou la référence à des organisations commerciales ne sont là que pour information. Elles n'impliquent pas qu'il existe un lien entre BEHRINGER et les exemples de réglage mentionnés, qu'il y ait recommandation ou endorsement par BEHRINGER, ou que les exemples de réglage mentionnés soient nécessairement lesassage existants pour l'application. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et specifications représentées peuvent être légèrement différente de celles du produit. Les produits sont vendus uniquement par nos revendeurs agrés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou representation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toutre reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.
