DI100 - Boîtier de direct BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de direct (DI) actif
Marque	BEHRINGER
Modèle	DI100 ULTRA-DI
Dimensions	150 mm x 130 mm x 60 mm
Poids	Environ 650 g
Alimentation	Batterie 9 V (6LR91) ou alimentation fantôme 18-48 V continu (commutation automatique)
Entrées	Jack 6,3 mm et XLR asymétrique (parallèles)
Sorties	XLR symétrique (niveau micro) et Jack Link Out
Impédance d'entrée	> 250 kOhms
Impédance de sortie	> 600 Ohms
Réponse en fréquence	10 Hz à 93 kHz
Facteur de distorsion	< 0,005 % (1 kHz, 0 dBu entrée)
Bruit	-102 dBu
Atténuation	Deux touches -20 dB (jusqu'à -40 dB combinées)
Fonctions principales	Conversion asymétrique/symétrique, isolation galvanique par transformateur OT1, ground lift, fonctionnement actif/passif, alimentation fantôme ou batterie
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité et les chocs
Sécurité	Ne jamais connecter les broches 2 ou 3 à la broche 1 ; utiliser Ground Lift pour éviter les boucles de masse ; ne pas mettre le châssis en contact avec d'autres appareils
Accessoires inclus	4 pieds en caoutchouc
Informations générales	Garantie : voir site BEHRINGER ; alimentation fantôme requiert 18-48 V ; commutation automatique entre batterie et fantôme ; voyant DEL clignote sur batterie

FOIRE AUX QUESTIONS - DI100 BEHRINGER

Qu'est-ce qu'un boîtier de direct (DI) ?

Un boîtier de direct (DI) permet de capter un signal audio asymétrique haute impédance (guitare, clavier) et de le convertir en signal symétrique basse impédance pour l'injecter directement dans l'entrée micro d'une console de mixage, sans utiliser de microphone.

Quelle est la différence entre une boîte de direct active et passive ?

Une boîte active possède un amplificateur intégré qui tamponne le signal, offrant une impédance d'entrée très élevée et une sortie symétrique faible, indépendante des impédances connectées. Une boîte passive n'utilise que des transformateurs, son fonctionnement dépend des impédances d'entrée et de sortie.

Comment alimenter la DI100 ?

La DI100 peut être alimentée soit par une batterie 9 V (type 6LR91), soit par alimentation fantôme (18 à 48 V continu) via le câble XLR de sortie. La commutation entre les deux est automatique.

Comment utiliser les touches d'atténuation (-20 dB) ?

Les touches -20 dB réduisent le niveau d'entrée de 20 dB chacune. Enfoncer les deux donne une atténuation de 40 dB. Utilisez-les uniquement en cas de surcharge de la DI (pas du préampli micro) et travaillez avec le moins d'atténuation possible pour un bon rapport signal/bruit.

Que fait la touche Ground Lift ?

La touche GROUND LIFT (masse) permet de déconnecter la masse de l'entrée de celle de la sortie, pour éliminer les boucles de masse et les ronflements. En position ON, les masses sont séparées.

Comment connecter une guitare à la DI100 ?

Branchez la guitare sur l'entrée INPUT (jack 6,3 mm). La sortie LINK OUT peut être reliée à l'amplificateur de guitare. La sortie OUTPUT (XLR) va vers la console de mixage. Placez la DI après les processeurs d'effets pour que les effets soient audibles.

Peut-on connecter une sortie haut-parleur à la DI100 ?

Oui, grâce aux touches d'atténuation -20 dB, la DI100 peut supporter des signaux de sortie d'amplificateur de plus de 3000 W. Assurez-vous que la touche GROUND LIFT est en position ON pour éviter un court-circuit. Connectez la pointe du jack d'entrée à la borne rouge du haut-parleur.

Comment savoir si la batterie est faible ?

Lorsque la DI100 fonctionne sur batterie, la DEL ON/OFF clignote par intervalles de quelques secondes. Si elle ne clignote pas, la batterie est à remplacer. En alimentation fantôme, la DEL reste allumée en permanence.

Quels câbles utiliser pour la sortie XLR ?

Utilisez un câble symétrique standard de bonne qualité. Ne connectez jamais les broches 2 ou 3 à la broche 1 et ne retirez pas le blindage de la broche 1, sinon l'alimentation fantôme ne fonctionnera pas.

Quelles sont les caractéristiques techniques principales de la DI100 ?

Réponse en fréquence : 10 Hz à 93 kHz ; distorsion < 0,005 % ; bruit : -102 dBu ; impédance d'entrée > 250 kOhms ; impédance de sortie > 600 Ohms ; gain d'entrée max : +10/+30/+50 dBu selon atténuation.

MODE D'EMPLOI DI100 BEHRINGER

Version 1.1 Janvier 2001

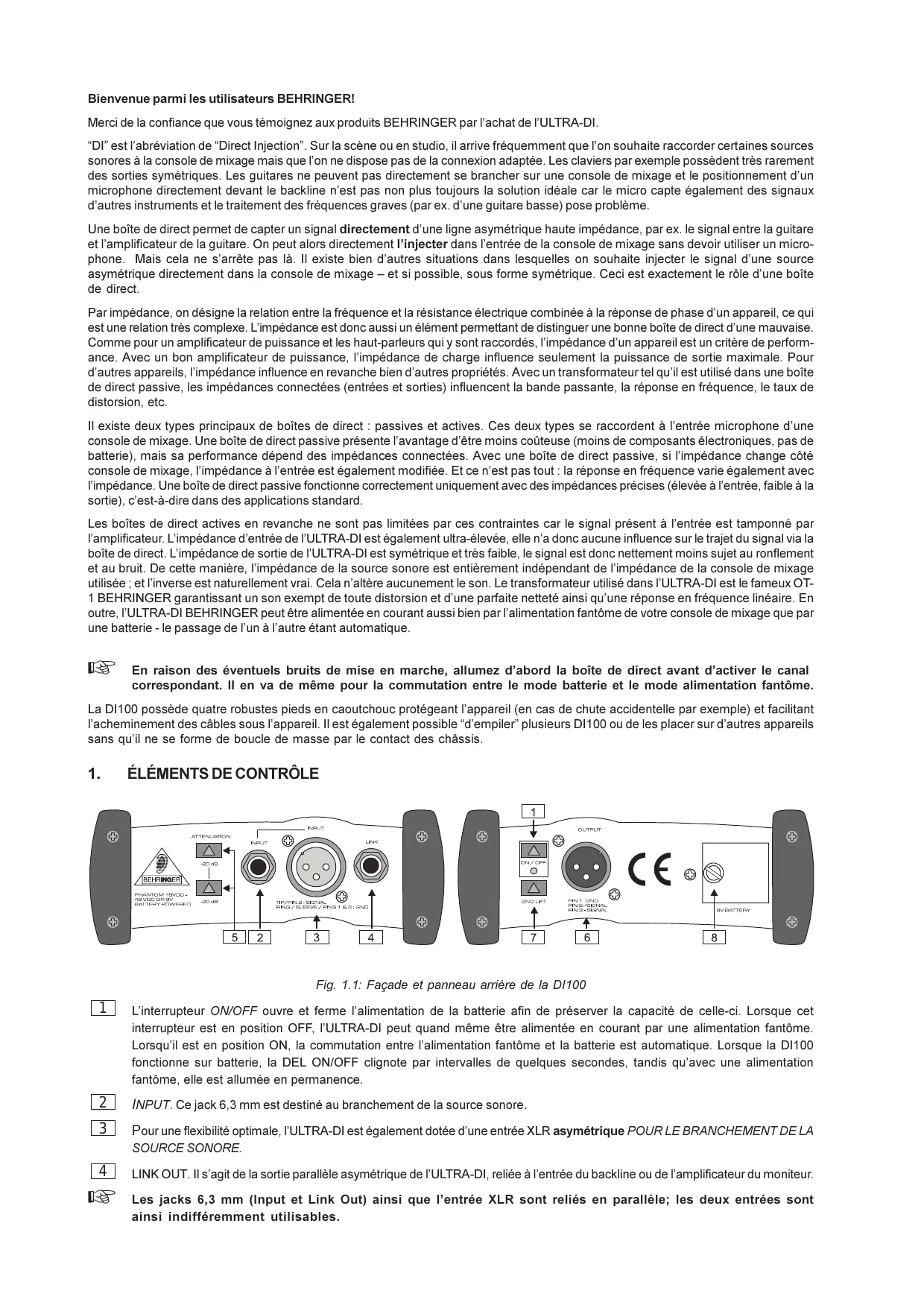

Bienvenue parmi les utilisateurs behringer!

Merci de la confiance que vous témoignez aux produits BEHRINGER par l'achat de l'ULTRA-DI.

"DI" est l'abréviation de "Direct Injection". Sur la scène ou en studio, il arrive fréquemment que l'on souhaite raccorder certaines sources sonores à la console de mixage mais que l'on ne dispose pas de la connexion adaptée. Les claviers par exemple possèdent très rarement des sorties symétriques. Les guitares ne peuvent pas directement se brancher sur une console de mixage et le positionnement d'un microphone directement devant le backline n'est pas non plus toujours la solution idéale car le micro capte également des signaux d'autres instruments et le traitement des fréquences graves (par ex. d'une guitare basse) pose problème.

Une boîte de direct permet de capter un signal directement d'une ligne asymétrique haute impédance, par ex. le signal entre la guitare et l'amplificateur de la guitare. On peut alors directement l'injecter dans l'entrée de la console de mixage sans devoir utiliser un microphone. Mais cela ne s'arrête pas là. Il existe bien d'autres situations dans lesquelles on souhaite injecter le signal d'une source asymétrique directement dans la console de mixage – et si possible, sous forme symétrique. Ceci est exactement le rôle d'une boîte de direct.

Par impédance, on désigne la relation entre la fréquence et la résistance électrique combinée à la réponse de phase d'un appareil, ce qui est une relation très complexe. L'impédance est donc aussi un élément permettant de désigner une belle boîte de direct d'une mauvaise. Comme pour un amplificateur de puissance et les haut-parleurs qui y sont raccordés, l'impédance d'un appareil est un critère de performance. Avec un bon amplificateur de puissance, l'impédance de charge influence seulement la puissance de sortie maximale. Pour autres appareils, l'impédance influence en revanche bien d'autres propriétés. Avec un transformateur tel qu'il est utilisé dans une boîte de direct passive, les impédances connectées (entrées et sorties) influencent la bande passante, la réponse en fréquence, le taux de distorsion, etc.

Il existe deux types principaux de boîtes de direct : passives et actives. Ces deux types se raccordent à l'entrée microphone d'une console de mixage. Une boîte de direct passive présente l'avantage d'être moins coûteuse (moins de composants électroniques, pas de batterie), mais sa performance dépend des impédances connectées. Avec une boîte de direct passive, si l'impédance change côté console de mixage, l'impédance à l'entrée est également modifiée. Et ce n'est pas tout : la réponse en fréquence varie également avec l'impédance. Une boîte de direct passive fonctionne correctement uniquement avec des impédances précises (élevée à l'entrée, faible à la sortie), c'est-à-dire dans des applications standard.

Les boîtes de direct actives en revanche ne sont pas limitées par ces contraintes car le signal présent à l'entrée est tamponné par l'amplificateur. L'impédance d'entrée de l'ULTRA-DI est également ultra-élevée, elle n'a donc aucune influence sur le trajet du signal via la boîte de direct. L'impédance de sortie de l'ULTRA-DI est symétrique et très faible, le signal est donc nettement moins sujet au renflement et au bruit. De cette manière, l'impédance de la source sonore est entièrement indépendante de l'impédance de la console de mixage utilisée ; et l'inverse est naturellement vrai. Cela n'alerte aucunement le son. Le transformateur utilisé dans l'ULTRA-DI est le fameux OT1 BEHRINGER garantissant un son exempt de toute distorsion et d'une parfaite netteté ainsi qu'une réponse en fréquence linéaire. En outre, l'ULTRA-DI BEHRINGER peut être alimentée en courant aussi bien par l'alimentation fantôme de votre console de mixage que par une batterie - le passage de l'un à l'autre étant automatique.

En raison des éventuels bruits de mise en marche, allumez d'abord la boîte de direct avant d'activer le canal correspondant. Il en va de même pour la commutation entre le mode batterie et le mode alimentation fantôme.

La DI100 possède quatre robustes pieds en caoutchouc protégeant l'appareil (en cas de chute accidentelle par exemple) et facilitant l'acheminement des câbles sous l'appareil. Il est également possible "d'empiler" plusieurs DI100 ou de les placer sur d'autres appareils sans qu'il ne se forme de boucle de masse par le contact des châssis.

1. Éléments de contrôture

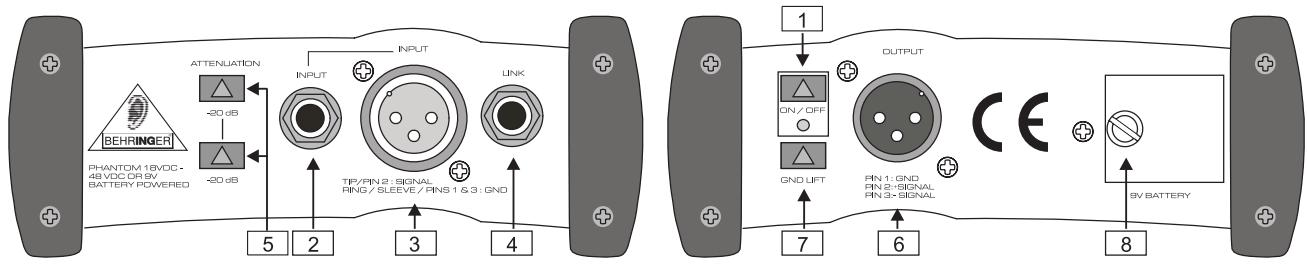

Fig. 1.1: Façade et panneau arrière de la Dl100

L'interrupteur ON/OFF ouvre et ferme l'alimentation de la batterie afin de préserver la capacité de celle-ci. Lorsque cet interrupteur est en position OFF, l'ULTRA-DI peut quand même être alimentée en courant par une alimentation fantôme. Lorsqu'il est en position ON, la commutation entre l'alimentation fantôme et la batterie est automatique. Lorsque la DI100 fonctionne sur batterie, la DEL ON/OFF clignote par intervalles de quelques secondes, tandis qu'avec une alimentation fantôme, elle est allumée en permanence. 2 INPUT. Ce jack 6,3 mm est destiné au branchement de la source sonore. Pour une flexibilité optimale, l'ULTRA-DI est également dotée d'une entrée XLR asymétrique POUR LE BRANCHEMENT DE LA SOURCE SONORE. LINK OUT. Il s'agit de la sortie parallèle asymétrique de l'ULTRA-DI, reliée à l'entrée du backline ou de l'amplificateur du moniteur.

Les jacks 6,3 mm (Input et Link Out) ainsi que l'entrée XLR sont reliés en parallèle ; les deux entrées sont ainsi indifféremment utilisables.

5 Les touches d'atténuation -20 dB augmentent considérablement la plage de fonctionnement de l'ULTRA-DI, qui s'est aidé si du faible niveau de signal d'un microphone haute impédance ou d'une guitare aux connexions haut-parleurs d'un amplificateur. Lorsque ces deux touches sont enfoncées, le niveau sonore baisse de 40 dB. Utilisez les touches -20 dB uniquement si vous êtes sûr que la surcharge vient de l'ULTRA-DI et non du préamplificateur de micro. Travaillez always avec le moins d'atténuation possible pour obtenir un rapport signal/bruit optimal. 6 OUTPUT. Il s'agit de la sortie symétrique de l'ULTRA-DI avec niveau microphone. Pour la connexion, utilisez un câble symétrique standard de bonne qualité. Ne connectez jamais les broches 2 ou 3 avec la broche 1 et ne retirez jamais le blindage de la broche 1. Il n'est sinon pas possible d'utiliser l'appareil avec alimentation fantôme. 7 La touche GROUND LIFT permet de raccorder la masse de l'entrée et celle de la sortie ou de les maintenir séparées. Selon la mise à la terre des appareils raccordés, il est ainsi possible d'éviter les bruits de renflement ou les boucles de masse. Lorsque cette touche est en position ON, il n'y a pas d'interconnexion. COMPARTIMENT BATTERIE. Desserrez la vis pour ouvrir le compartiment et remplacer la batterie 9V. Si l'ULTRA-DI fonctionne sur batterie, la DEL clignote. Si elle ne clignote pas, il faut remplacer la batterie.

2. Configurations possibles

La section suivante présente différentes configurations de connexion de l'ULTRA-DI.

2.1 Capture d'un signal de guitare (basse)

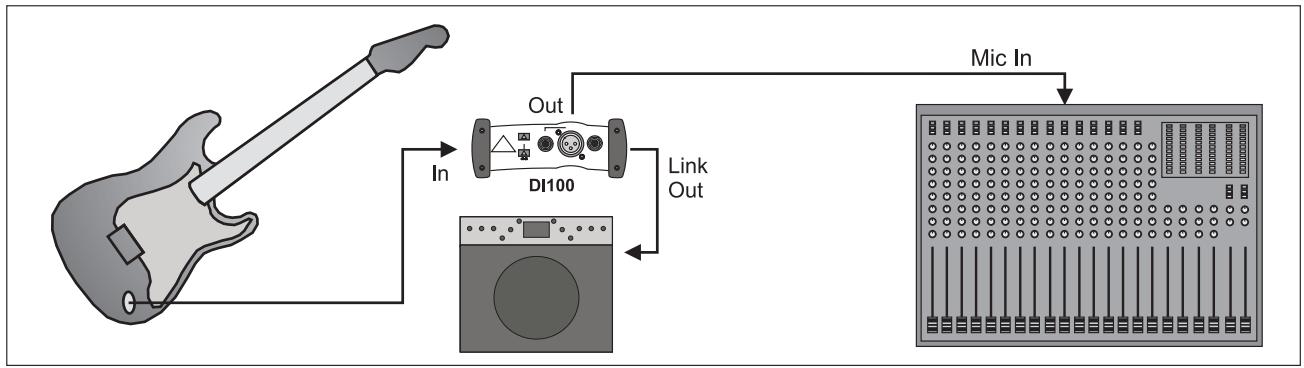

Fig. 2.1: Guitare → Boîte de direct → Amplificateur de guitare/console de mixage

Ce schéma illustre l'utilisation standard d'une boîte de direct. Le signal routé vers l'amplificateur ne subit aucune modification, il est simplement capté et dirigé vers l'entrée microphone de la console de mixage. En particulier pour les guitares basses, cette utilisation présente des avantages car il n'est pas si simple de tracer un microphone capable de traiter les fréquences graves de niveau élevé avec une réponse en fréquence linéaire. Avec l'ULTRA-DI, on obtient en revanche un son clair et précis. Raccordez l'ULTRA-DI après les processeurs d'effets afin que les effets soient audibles même via l'équipement de sonorisation ou sur l'enregistrement.

2.2 Conversion du signal de sortie d'un clavier, d'un mixeur DJ, etc.

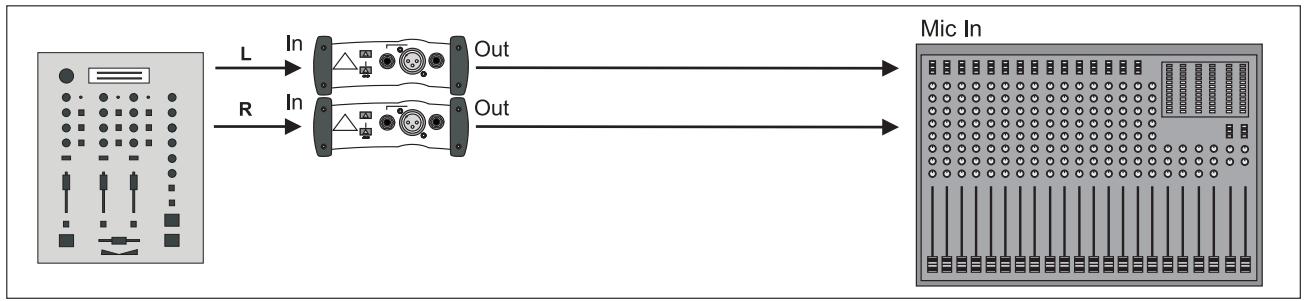

Fig. 2.2: Mixeur DJ → 2xboite de direct → Console de mixage

Cette configuration est recommandée lorsque vous utilisez un clavier, un mixeur DJ, un téléviseur, une boîte à rythme ou toute autre source (stéréo ou mono) de niveau ligne. Elle est indispensable si vous utilisez de grandes longueurs de câbles, par ex. vers la console de façade. Le signal n'est pas bouclé via un autre amplificateur, mais cela est possible lorsque le clavier, le DJ, etc. souhaite que le signal du moniteur soit indépendant du mixage moniteur. Dans ce cas, l'ULTRA-DI assure à la fois l'isoation par rapport à la masse et la conversion des signaux asymétriques en signaux symétriques.

2.4 Capture du signal d'une sortie de haut-parleur

Même dans les conditions les plus défavorables, vous ne recevez un signal mais que vous ne disposez plus que d'une sortie haut-parleur (par ex. pour la radio ou l'enregistrement), l'ULTRA-DI vous offre la solution. Grâce à ses deux touches -20 dB, l'ULTRA-DI vous permet de connecter votre console de mixage à une sortie d'amplificateur à plus de 3000 watts, sans craindre aucune surcharge de la DI100!

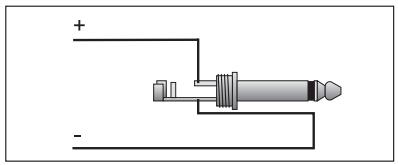

Fig. 2.3: Connexion à une sortie d'amplificateur

Avant la connexion avec le haut-parleur, assurez-vous toujours que la touche GROUND LIFT se trouve en position ON (pas de connexion à la masse). Cela permet d'éviter un court-circuit accidentel de la sortie d'amplificateur. Vérifiez également que la pointe du jack d'entrée est connectée à la borne haut-parleur portant le repère rouge. Le châssis métallique de la DI100 ne doit jamais entrer en contact avec d'autres appareils.

3. Caractéristiques techniques

Réponse en fréquence	10 Hz à 93 kHz	Alimentation fantôme	18 V continu à 48 V continu
Bruit	-102 dBu	Batterie	9 V 6LR91
Facteur de distorsion	< 0,005% (1 kHz, 0 dBu entrée)	Dimensions	150 mm x 130 mm x 60 mm
Impédance d'entrée	>250 kOhms	Poids	env. 650 g
Impédance de sortie	>600 ohms
Entrées	jack 1/4"	BEHRINGER s'éfforce de se tenir à la pointe des standards professionnels les plus exigeants. En conséquence, certains produits existants peuvent être aménés à connaître des modifications sans avis prétable. Les caractéristiques techniques et l'aspect extérieur peuvent différer de ce qui est énoncé ou illustré.
	connecteur XLR asymétrique
Sortie	connecteur XLR symétrique
Gain d'entrée max.	+10/+30/+50 dBu

GARANTIE: Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax; au N° [phone] et par téléphone; au N° [phone].
