DI20 - Boîtier de direct BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de direct actif
Marque	BEHRINGER
Modèle	DI20 (ULTRA-DI)
Dimensions	150 x 130 x 60 mm
Poids	Environ 650 g
Alimentation	Pile 9 V (type 6LR61) ou alimentation fantôme 18-48 V CC
Impédance d'entrée	>250 kΩ
Impédance de sortie	>600 Ω
Réponse en fréquence	10 Hz à 70 kHz (-3 dB)
Rapport signal/bruit	100 dBu
Distorsion	<0,014 % (1 kHz, 0 dBu en entrée)
Entrée	Jack mono 6,3 mm (asymétrique/symétrique)
Sortie	XLR femelle symétrique niveau micro
Atténuateur	0 / -20 / -40 dB
Mode de fonctionnement	2 canaux indépendants ou Link (splitteur)
Fonctions supplémentaires	Commutateur Ground Lift (découplage masse), sortie Link asymétrique sur jack
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les chocs.
Sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement les piles recommandées. Débrancher avant de changer les réglages.
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un technicien agréé. Contactez le support BEHRINGER.
Informations générales	Boîtier de direct actif avec servobalancement. Idéal pour guitare, basse, clavier, console DJ.

FOIRE AUX QUESTIONS - DI20 BEHRINGER

Qu'est-ce qu'un boîtier de direct ?

Un boîtier de direct (ou DI box) convertit un signal audio asymétrique haute impédance (ex: guitare) en signal symétrique basse impédance compatible avec une console de mixage.

Quelle est la différence entre une DI passive et active ?

Une DI active (comme la DI20) possède une électronique intégrée qui offre une impédance d'entrée très élevée et une sortie stable, évitant les pertes de signal. Une DI passive dépend de l'impédance des appareils connectés.

Comment alimenter la DI20 ?

La DI20 peut être alimentée par une pile 9V (type 6LR61) ou par alimentation fantôme (18 à 48V CC) via le câble XLR. Utilisez le commutateur BATTERY pour choisir le mode.

À quoi sert le commutateur GROUND LIFT ?

Le commutateur GROUND LIFT (LIFT) coupe la liaison de masse entre l'entrée et la sortie, ce qui permet d'éliminer les ronflements et les boucles de masse indésirables.

Comment utiliser le mode LINK ?

En mode LINK, l'entrée du canal 1 est envoyée vers les deux sorties XLR (symétrique) et également vers la prise jack du canal 2 (asymétrique). Cela permet par exemple d'envoyer le même signal vers la console et un ampli guitare.

Quand utiliser l'atténuateur ?

Utilisez l'atténuateur (ATTENUATION) si le signal d'entrée est trop fort et provoque une saturation de la DI20. Vous pouvez atténuer de 20 ou 40 dB.

Puis-je brancher un ampli à lampes sur la DI20 ?

Oui, mais si vous utilisez la sortie Link (jack) pour alimenter un ampli à lampes, vous devez impérativement brancher une charge adaptée (enceinte) sur la sortie Link pour éviter d'endommager l'ampli.

Quelle est la longueur de câble maximale recommandée ?

Grâce à la sortie symétrique à basse impédance, la DI20 permet des câbles XLR de plusieurs dizaines de mètres sans perte de qualité ni bruit.

Comment remplacer la pile ?

Dévissez la vis située sous le boîtier pour ouvrir le compartiment pile. Insérez une pile 9V neuve (type 6LR61) en respectant la polarité. Refermez le compartiment.

Quels types d'instruments puis-je connecter ?

La DI20 accepte tous les instruments avec sortie jack 6,3 mm : guitare électrique, basse, clavier, console DJ, etc. L'impédance d'entrée élevée (>250 kΩ) convient parfaitement aux micros piézo et autres sources haute impédance.

MODE D'EMPLOI DI20 BEHRINGER

Manuel d'utilisation

Merci de la confiance que vous avez accordée aux produits BEHRINGER en achetant l'ULTRA-DI DI20.

Sur scène comme en studio, on a très souvent besoin de raccorder certaines sources audio directement à la console. Beaucoup d'instruments, les claviers par exemple, ne disposent pas de sorties symétriques alors que d'autres, tels que les guitares, ne peuvent pas être reliés directement à la table de mixage en raison de l'impédance trop élevée de leur sortie. Une boîte de direct permet de recueillir directement un signal asymétrique haute impédance tel que celui d'une guitare électrique avant qu'il n'atteigne l'ampli instrument et de l'utiliser pour alimenter une entrée de console.

Il existe deux types de boîtes de direct : les passives et les actives. Les boîtes de direct passives sont peu chères mais leurs performances dépendent de l'impédance de l'appareil auquel elles sont raccordées. En d'autres termes, lorsque l'impédance est modifiée à la sortie de la boîte de direct, l'impédance de son entrée l'est également. Une telle boîte de direct ne fonctionne correctement que lorsque l'impédance d'entrée est haute et celle de sortie est basse. Les boîtes de direct actives ne souffrent pas de cette limitation. L'impédance d'entrée extrêmement haute de la DI20 n'influence aucunement le flux du signal dans la boîte de direct. La sortie symétrique à très basse impédance délivre un signal beaucoup moins sujet aux bruits résiduels.

Pour éviter tout dommage à votre système de diffusion, câblez la boîte de direct avant « d'ouvrir » le canal de la console qu'elle alimente. Cela est également valable quand on modifie le mode d'alimentation de la DI20 en passant du fonctionnement sur pile au fonctionnement via alimentation fantôme.

1. Commandes et connexions

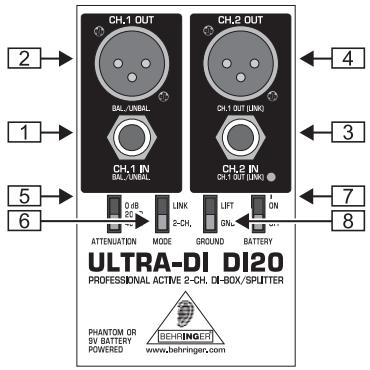

Fig. 1.1 : Commandes et connexions de la DI20

1 L'entrée sur jack CH.1 /N du canal 1 peut recevoir aussi bien un signal asymétrique que symétrique. L'embase XLR CH.1 OUT est la sortie symétrique de niveau micro du canal 1. 3 L'entrée sur jack CH.2 IN du canal 2 peut recevoir aussi bien un signal asymétrique que symétrique. En mode LINK (voir 6), ce connecteur se transforme en sortie délivrant directement le signal de l'entrée du canal 1. 4 L'embase XLR CH.2 OUT est la sortie symétrique de niveau micro du canal 2. En mode LINK (voir 6), ce connecteur délivre le signal symétrique du canal 1.

L'attenuateur ATTENUATION élargit considérablement le domaine d'applications de la DI20 : il lui permettant de prendre en charge le signal de faible niveau d'une guitare ou d'un micro haute impédance mais également le signal des sorties haut-parleur d'un ampli guitare à transistors. On peut désir d'atténuer le niveau du signal de 20 ou 40 dB.

Utilisez l'attenuateur lorsque la DI20 est en surcharge. Si c'est le préampli micro de la console qui sature, nous vous conseillons, tant que faire se peut, de travailler sans atténuation.

On détermine le mode de fonctionnement de la DI20 via le commutateur MODE. En position 2-CH., la boîte de direct travaille en mode deux canaux : elle prend en charge deux signaux indépendants via ses canaux 1 et 2. Lorsque le commutateur est en position LINK, la DI20 travaille comme un splitteur : l'unique signal raccordé à l'entrée du canal 1 est délivré par les deux sorties symétriques (canaux 1 et 2). Le même signal, mais asymétrique cette fois, est également présent à l'entrée CH. 2 IN, transformée pour l'occasion en sortie CH. 1 OUT (LINK MODE). Utilisez cette sortie pour alimenter un amplificateur supplémentaire par exemple.

Si vous avez relié un ampli à lampes à l'entrée de la DL20, raccordez impérativement une charge correspondante à l'embase CH 1. OUT (LINK MODE) telle qu'un baffle guitare par exemple.

Le commutateur BATTERY active l'alimentation sur pile. Mettez-le en position OFF si vous alimentez la DI20 via une alimentation fantôme. Un bruit de commutation sans conséquence peut survenir lors de l'utilisation de cette commande. En revanche, n'utilisez jamais ce commutateur lorsqu'un ampli de puissance allumé est relié à la DI20. Pour l'alimentation sur pile, prévoyez une pile 9 V de type 6LR61.

Le commutateur GROUND sert à interrompre la liaison des masses des entrées et sorties (LIFT). En fonction de la mise à la terre des appareils raccordés à la DI20, ce commutateur permet de supprimer les éventuels bruits résiduels et les boucles de masse.

Ne reliez jamais les broches 2 ou 3 avec la broche 1 des connecteurs XLR et ne supprimez jamais la mise à la terre de la broche 1 sans quoi vous ne pourrez plus alimenter la DI20 via une alimentation fantôme.

Compartiment PILE

Pour accéder au compartiment destiné à accueillir la pile, retirez simplement la vis de la base de la DI20.

2.1 Prise en charge d'un signal guitare (ou basse)

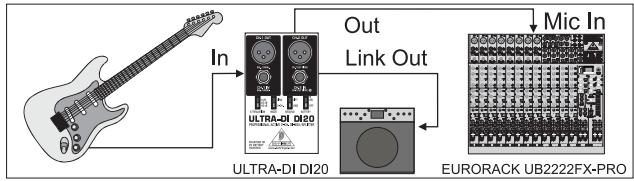

Fig. 2.1: Guitare → DI20 → Ampli guitare/console

Cette illustration présente l'une des utilisations classiques d'une boîte de direct. Le signal asymétrique est conduit vers l'ampli guitare et le signal symétrique alimente la console (Mode LINK). Avec une basse, cette configuration est avantageuse et courante, les micros permettant de reprendre correctement les fréquences d'un ampli basse étant très rares.

2.2 Conversion d'un signal clavier ou de console DJ, etc.

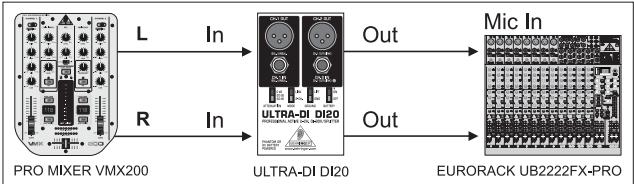

Fig. 2.2: Console DJ → D120 → console

Cette configuration est particulièrement intéressante avec une console DJ ou toute autre source délivrant un signal de niveau ligne. Elle permet également de récupérer le signal pour alimenter un circuit de retours de scène par exemple.

3. Liaisons AUDIO

L'ULTRA-DI DI20 BEHRINGER possède des entrées et sorties servosymétriques. Ce type de circuit présente l'avantage de supprimer les ronflements éventuels sur les liaisons symétriques et délivre des signaux propres même aux niveaux les plus élevés. Les perturbations induites par des alimentations externes et autres bruits résiduels sont ainsi efficacement supprimées. La fonction servo automatique reconnaît les liaisons asymétriques et corrige le niveau nominal en interne pour compenser toute différence entre le niveau des entrées et des sorties (correction de 6 dB).

Fonctionnement symétrique avec des connexions XLR

Entrée

1 = masse / blindage 2 = chaud (+) 3 = froid(-)

Sortie

En cas de fonctionnement asymétrique, il faut pointer la broche 1 et la broche 3.

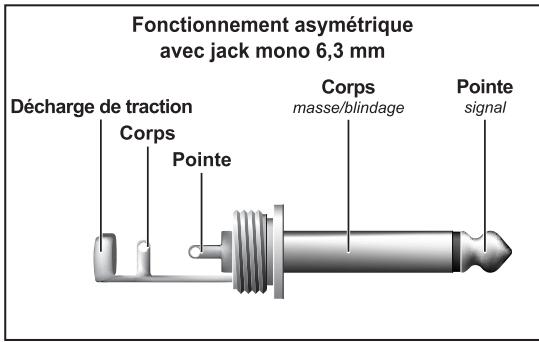

Fig. 3.1: Liaisons XLR Fig. 3.2: Liaison sur jack mono 6,3 mm

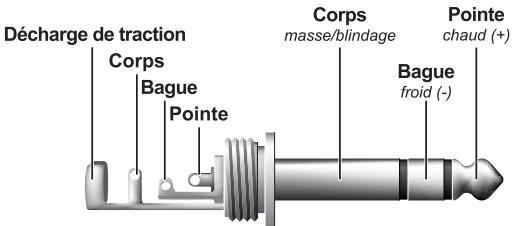

Fonctionnement symétrique avec jack sté reproduction 6,3-mm

Fig. 3.3: Liaisons sur jack stéreo 6,3 mm Pour le passage du mode de fonctionnement symétrique au mode de fonctionnement asymétrique, il faut pointer la bague et le corps.

Bande passante	de 10 Hz à 70 kHz (-3 dB)
Rapport signal/bruit	100 dBu
Distorsion	<0,014% (1 kHz, 0 dBu en entrée)
Impédance d'entrée	>250 kΩ
Impédance de sortie	>600 Ω
Entrée	jack mono 6,3 mm
Sortie	XLR symétrique
Niveau d'entrée max.	+12/+32/+52 dBu
Alimentation fantôme	de 18 V DC à 48 V DC
Pile	9 V 6L R91
Dimensions	150 mm (6") x 130 mm (5") x 60 mm (2 3/8")
Poids	approx. 650 g

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir l'affecte qualite. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits ne peuvent différer des spécifications et illustrations présentées dans ce manuel.

5. Garantie

Vous pouvez consulter nos conditions de garantie actuelles sur le site Internet http://www.behringer.com. Bien entendu, vous pouvez aussi nous contacter par e-mail ([e-mail]), par fax au [phone] ou encore par téléphone au [phone].

Ce mode d'emploi est assujetti à droits d'auteur. Elles ne peuvent être reproduites ou transmises, totalement ou partiellement, par quelques moyen que ce soit (électronique ou mécanique) dont la photocopie ou l'enregistrement sous toute forme, sans l'autorisation écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER est une marque déposée. © 2002 BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Hans-Martin-Schleyer-Str. 36-38, 47877 Willich-Münchheide II, Allemagne Tél. [phone] / 92 06-0, télécopie +49 (0) 21 54 / 92 06 30
