Type de produit	Boîtier de direct avec simulation de micro et lampe
Marque	BEHRINGER
Modèle	ADI21 V-TONE ACOUSTIC
Dimensions	127 x 100 x 50 mm
Poids	460 g
Alimentation	Pile 9 V (type 6LR61) ou adaptateur secteur 9 V DC, 50 mA minimum, centre négatif
Consommation	25 mA
Entrée instrument	Jack 6,3 mm, impédance 4,7 MΩ
Sortie asymétrique	Jack 6,3 mm, impédance 1 kΩ
Sortie symétrique	XLR, impédance 200 Ω
Égaliseur	Graves (Bass) et aigus (Treble) ±12 dB, médiums (Mid) ±12 dB avec filtre semi-paramétrique (170 Hz à 3,5 kHz)
Simulation	Micro et lampe, réglable via le potentiomètre BLEND
Fonctions spéciales	Ground lift, atténuateur -20 dB, bypass au pied, LED d'activation
Compatibilité	Guitare acoustique, électrique, basse, clavier, etc.
Boîtier	Métal robuste
Garantie	Consultez le site BEHRINGER pour les conditions

FOIRE AUX QUESTIONS - ADI21 BEHRINGER

Comment alimenter l'ADI21 ?

L'ADI21 peut être alimenté par une pile 9V (type 6LR61) ou par un adaptateur secteur 9V DC régulé avec un connecteur femelle 2 mm, centre négatif, délivrant au moins 50 mA.

Que fait la fonction BLEND ?

Le potentiomètre BLEND permet de mélanger le signal sec avec la simulation de micro et de lampe. Tourné à fond à droite, il active la simulation à 100% ; vers la gauche, il réduit l'effet et peut atténuer le son des capteurs piézo.

Comment utiliser le ground lift ?

La touche GND LIFT supprime la liaison de masse entre l'entrée et la sortie. Activez-la pour éliminer les ronflements ou boucles de masse causés par les mises à la terre des équipements connectés.

Quand utiliser l'atténuateur -20 dB ?

Utilisez l'atténuateur -20 dB (touche PAD) lorsque le niveau de sortie de l'ADI21 est trop élevé pour l'entrée micro de la console. Si la LED CLIP du canal s'allume souvent, enclenchez le PAD.

Puis-je utiliser l'ADI21 avec une guitare électrique ou une basse ?

Oui, l'ADI21 convient à d'autres instruments comme la guitare électrique, la basse ou un clavier. Assurez-vous que le niveau d'entrée n'est pas trop élevé pour éviter la distorsion.

Comment brancher l'ADI21 à une console de mixage ?

Reliez la sortie symétrique BAL OUT (XLR) de l'ADI21 à l'entrée micro d'un canal de console. Réglez le gain du canal pour éviter la saturation.

Que fait le commutateur au pied ?

Le commutateur au pied active ou désactive tous les traitements (égaliseur, simulation de micro et lampe). En mode Bypass, l'ADI21 se comporte comme une boîte de direct standard.

Comment régler l'égaliseur ?

Utilisez les potentiomètres TREBLE (aigus), BASS (graves) et MID (médiums) pour ajuster le niveau de chaque bande (±12 dB). Le bouton MID FREQ sélectionne la fréquence centrale du filtre médium (170 Hz à 3,5 kHz).

Quel type de pile utiliser ?

Utilisez une pile alcaline 9V de type 6LR61. La consommation est d'environ 25 mA. Retirez le câble d'entrée lorsque vous n'utilisez pas la pédale pour économiser la pile.

Comment nettoyer l'ADI21 ?

Débranchez l'appareil et retirez la pile. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

MODE D'EMPLOI ADI21 BEHRINGER

Merci de la confiance que tu as accordée aux produits BEHRINGER en achetant la V-TONE ACOUSTIC ADI21. Cette pédale pour guitare acoustique est destinée à tous les guitaristes recherchant un son de guitare reprise par micro, le tout symétrique et sans problème de larsen. L'ADI21 t'offre un son plein et naturel grâce à sa simulation de lampe et de micro ainsi qu'à son égaliseur avec mediums semi-paramétriques. L'ADI21 peut également servir de boîte de direct en mode Bypass.

Une boîte de direct transforme les signaux asymétriques à haute impédance pour qu'ils puissent alimenter directement une console, ce qui permet d'éviter toute prise de son par micro.

Que ce soit sur scène, en studio, en répétition ou pour travailler l'instrument, la V-TONE ACOUSTIC ADI21 BEHRINGER est essentielle à tous ceux qui souhaitent doivent des résultatsirs irreprochables rapidement et simplement.

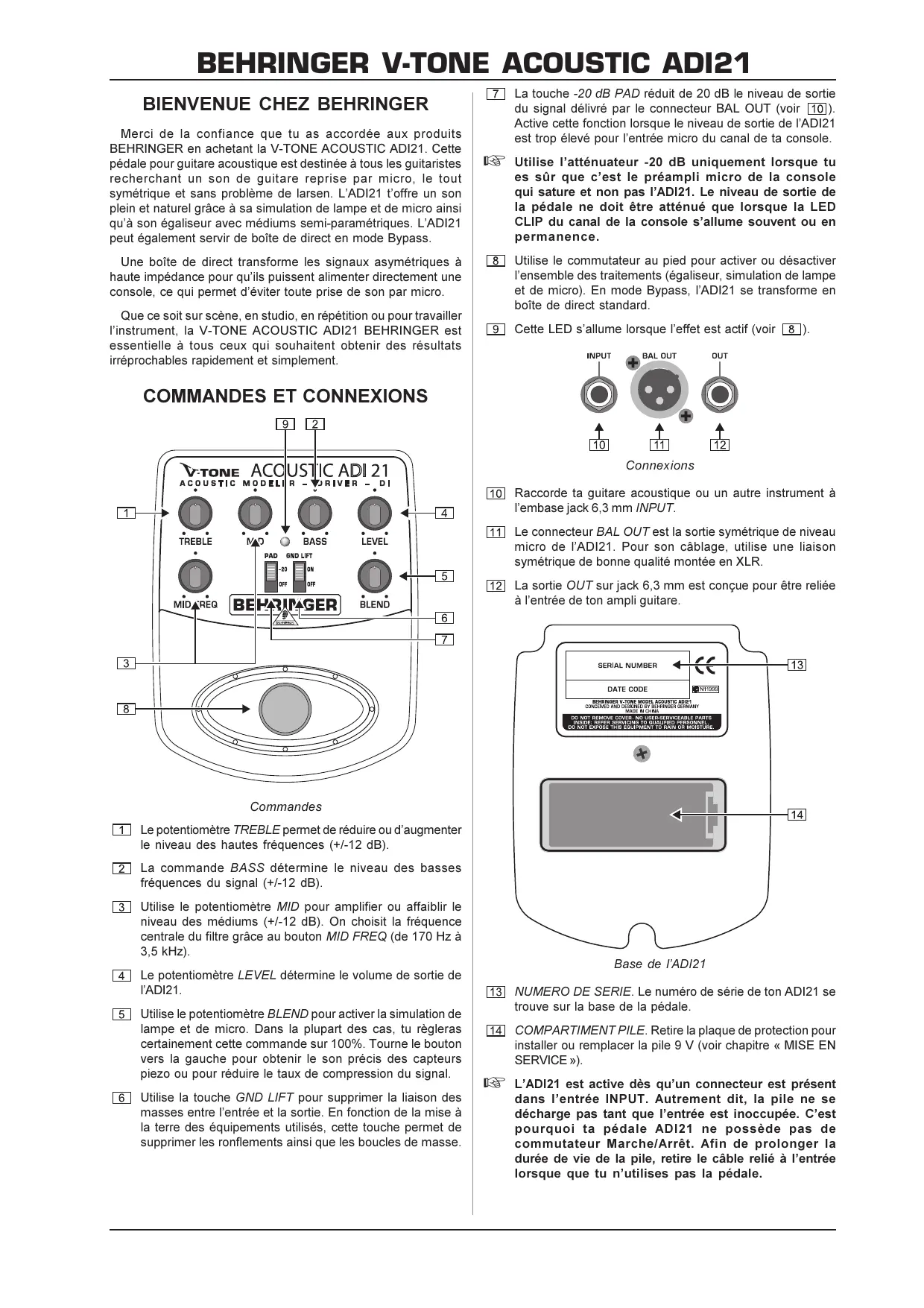

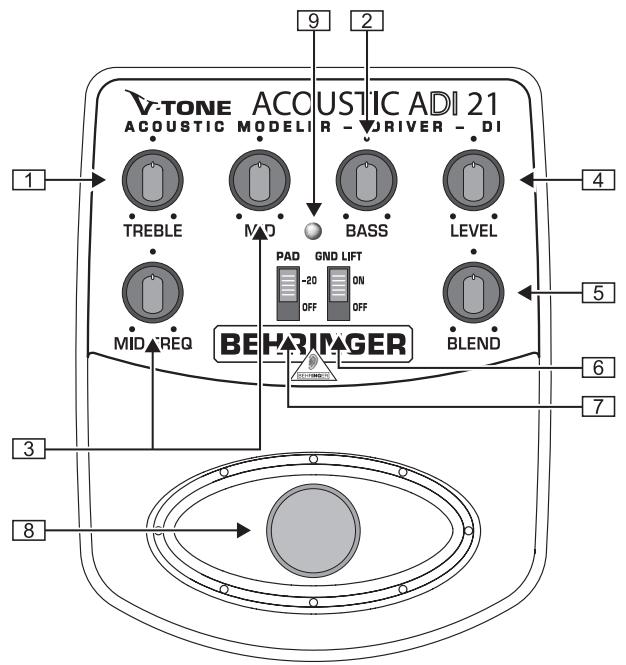

COMMANDES ET Connexions Commandes 1 Le potentiomètre TREBLE permet de réduire ou d'augmenter le niveau des hautes fréquences (+/-12 dB). La commande BASS détermine le niveau des basses fréquences du signal (+/-12 dB). 3 Utilise le potentiomètre MID pour amplifier ou affaiblir le niveau des mediums (+/-12 dB). On désigne la fréquence centrale du filtre grâce au bouton MID FREQ (de 170 Hz à 3,5 kHz). 4 Le potentiomètre LEVEL détermine le volume de sortie de l'ADI21. 5 Utilise le potentiomètre BLEND pour activer la simulation de lampe et de micro. Dans la plupart des cas, tu régleras certainement cette commande sur 100%. Tourne le bouton vers la gauche pour broyer le son précis des capteurs piezo ou pour réduire le taux de compression du signal. 6 Utilise la touche GND LIFT pour supprimer la liaison des masses entre l'entrée et la sortie. En fonction de la mise à la terre des équipements utilisés, cette touche permet de supprimer les ronflements ainsi que les boucles de masse.

7 La touche -20 dB PAD réduit de 20 dB le niveau de sortie du signal délivré par le connecteur BAL OUT (voir [10]). Active cette fonction lorsque le niveau de sortie de l'ADI21 est trop élevé pour l'entrée micro du canal de la console. Utilise l'attenuateur -20 dB uniquement lorsque tu es sûr que c'est le préampli micro de la console qui surendonne et non pas l'ADI21. Le niveau de sortie de la pédale ne doit être atténué que lorsque la LED CLIP du canal de la console s'allume souvent ou en permanence. 8 Utilise le commutateur au pied pour activer ou désactiver l'ensemble des traitements (égaliser, simulation de lampe et de micro). En mode Bypass, l'ADI21 se transforme en boîte de direct standard. 9 Cette LED s'allume lorsque l'effet est actif (voir 8).

10 Raccorde ta guitare acoustique ou un autre instrument à l'embase jack 6,3 mm INPUT. [11] Le connecteur BAL OUT est la sortie symétrique de niveau micro de l'ADI21. Pour son câblage, utilise une liaison symétrique de bonne qualité montée en XLR. [12] La sortie OUT sur jack 6,3 mm est donc pour être reliée à l'entrée de ton ampli guitare.

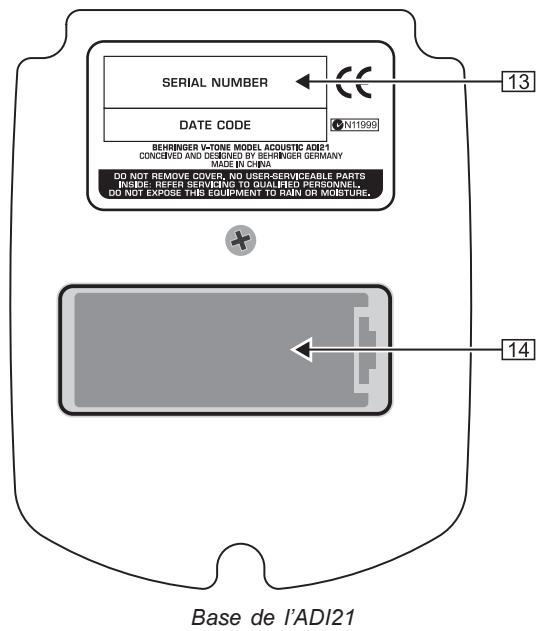

13 NUMERO DE SERIE. Le numéro de série de ton ADI21 se trouve sur la base de la pédale. 14 COMPARTIMENT PILE. Retire la plaque de protection pour installer ou remplaçer la pile 9 V (voir chapitre « MISE EN SERVICE »). L'ADI21 est activée quand un connecteur est présent dans l'entrée INPUT. Autrement dit, la pile ne se décharge pas tant que l'entrée est inoccupée. C'est pourquoi ta pédale ADI21 ne possède pas de commutateur Marche/Arrêt. Afin de prolonger la durée de vie de la pile, retire le câble relié à l'entrée lorsque tu n'utilises pas la pédale.

Connexion secteur

L'embase DC IN sert au branchement d'un bloc d'alimentation 9 V (non inclus). Pour plus de précisions à ce sujet, consulte le chapitre « MISE EN SERVICE ».

Utilisation avec d'autres instruments

L'ADI21 n'est pas destinée uniquement à la guitare acoustique. Elle fournit des résultats intéressants avec d'autres instruments tels qu'une basse ou une guitare électrique, un clavier, etc. Ce faisant, assure-toi que le niveau à l'entrée de l'ADI21 n'est pas trop élevé afin d'éviter toute distorsion.

Connexion directe à une console

Pour les applications de studio et de live, raccorde directement la sortie symétrique BAL OUT sur XLR avec l'entrée micro d'un canal de console. Veille à ne pas faire saturer l'entrée micro de la console en réglant sa sensibilité grâce au potentielmètre Gain du canal. Consulte le manuel de ta console pour en savoir plus.

Utilisation sans instrument

Tu peux aussi utiliser ton ADI21 comme processeur d'effet sans instrument en la cablant en insert d'un canal de console ou même en auxiliaire (Aux Send/Return). Cela permet par exemple de traiter le signal d'un ou plusieurs canaux alimentés par un enregistreur multipiste. Pour plus de précisions, consulte le manuel de ta table de mixage.

Mise en service

Pile :

Pile alcaline 9V standard (non incluse).

Consommation électrique : approx. 25 mA

Alimentation électrique :

ATTENTION: UTILISE EXCLUSIVEMENT UN BLOC D'ALIMENTATION DC...

... sous peine d'endommager ton ADI21 et de perdre tout droit aux prestations de garantie.

Bloc d'alimentation DC :

• 9 V DC (régulé), 50 mA minimum
• Connecteur femelle 2mm, centre négatif (-)

Garantie

Consulte notre site Internet http://www.behringer.com pour prendre connaissance des conditions de garantie actuelles.

Entrée

Connecteur Jack 6,3 mm

Impédance 4,7 MΩ

Sortie

Connecteur Jack 6,3 mm

Impedance 1 kΩ

Sortie symétri

Connecteur XLR

Impedance 200Ω

Bloc d'alimentation

Connexion secteur

200Ω

9 V, >50 mA DC régulé

Connecteur 2 mm, courant continu, centre négatif

Pile

9 V de type 6LR61

Consummation

25 mA

Dimensions

Approx. 127mm (5^ )× 100mm (39/10")

x 50 mm (2")

Approx. 460 g
