FX100 - Effets de guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale multi-effets numérique pour guitare
Marque	BEHRINGER
Modèle	FX100
Effets intégrés	Chorus, Flanger, Phaser, Delay, Tremolo, Pitch Shifter
Qualité audio	24 bits, stéréo haute résolution
Commandes	Niveau (LEVEL), Paramètres 1 et 2 (PAR1/PAR2), Sélecteur d'effet (FX), Commutateur au pied
Voyant LED	ON/BATT : indique l'activation de l'effet et l'état de la pile
Entrées	IN A et IN B : jack asymétrique 6,35 mm (stéréo) ; mono via IN A uniquement
Sorties	OUT A et OUT B : jack asymétrique 6,35 mm (stéréo) ; mono via OUT A uniquement
Alimentation externe	9 V CC, 100 mA, connecteur DC 2 mm centre négatif (adaptateur non inclus)
Pile	9 V type 6LR61
Consommation électrique	90 mA
Dimensions (H × L × P)	54 mm × 70 mm × 123 mm (2 1/8" × 2 3/4" × 4 4/5")
Poids	0,33 kg (0,73 lb)
Numéro de série	Situé sous la pédale
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter tout contact avec des liquides. Ne pas utiliser de solvants.
Sécurité	Ne pas utiliser à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas ouvrir ni réparer soi-même.
Pièces détachées et réparabilité	Contactez le service client BEHRINGER pour toute réparation. Pièces détachées non disponibles au détail.
Garantie	Consultez les conditions sur http://www.behringer.com

FOIRE AUX QUESTIONS - FX100 BEHRINGER

Comment alimenter la pédale FX100 ?

Vous pouvez utiliser une pile 9 V type 6LR61 ou un adaptateur secteur 9 V CC (centre négatif) d'une capacité d'au moins 100 mA (non inclus). La pédale s'allume automatiquement lorsqu'un jack est inséré dans l'entrée IN.

Quelle est l'autonomie de la pile ?

L'autonomie dépend de l'utilisation. Pour prolonger la durée de vie de la pile, débranchez le jack de l'entrée IN lorsque vous n'utilisez pas la pédale.

Comment sélectionner un effet ?

Tournez le potentiomètre FX pour choisir parmi les six effets : Chorus, Flanger, Phaser, Delay, Tremolo, Pitch Shifter. Le voyant LED s'allume lorsque l'effet est actif.

Comment connecter la pédale en mono ou stéréo ?

Pour une utilisation mono, branchez votre guitare sur l'entrée IN A et reliez la sortie OUT A à votre ampli. Pour une utilisation stéréo, utilisez les deux entrées IN A et IN B et les deux sorties OUT A et OUT B.

Comment régler les paramètres d'un effet ?

Les boutons PAR 1 et PAR 2 ajustent des paramètres variables selon l'effet sélectionné. Par exemple, pour le Chorus, PAR 1 contrôle la vitesse et PAR 2 la profondeur. Consultez le tableau dans la notice pour les autres effets.

Que fait l'effet Pitch Shifter ?

Le Pitch Shifter désaccorde légèrement le signal pour épaissir le son. PAR 1 règle le detune et PAR 2 le demi-ton de transposition.

Comment installer ou remplacer la pile ?

Appuyez sur les axes de la charnière du capot avec un stylo-bille, puis retirez délicatement le capot. Installez une pile 9 V neuve en respectant la polarité. Remettez le capot en place.

La LED ne s'allume pas, que faire ?

Vérifiez que la pile est chargée ou que l'adaptateur secteur est branché. Assurez-vous qu'un jack est bien inséré dans l'entrée IN, car la pédale ne s'allume que lorsqu'un jack est présent.

Comment nettoyer la pédale ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits liquides ou abrasifs. Évitez l'humidité et les températures extrêmes.

Où trouver des pièces de rechange ou faire réparer la pédale ?

Les pièces détachées ne sont pas vendues au détail. Pour toute réparation, contactez le service après-vente BEHRINGER via leur site officiel. N'essayez pas de réparer vous-même.

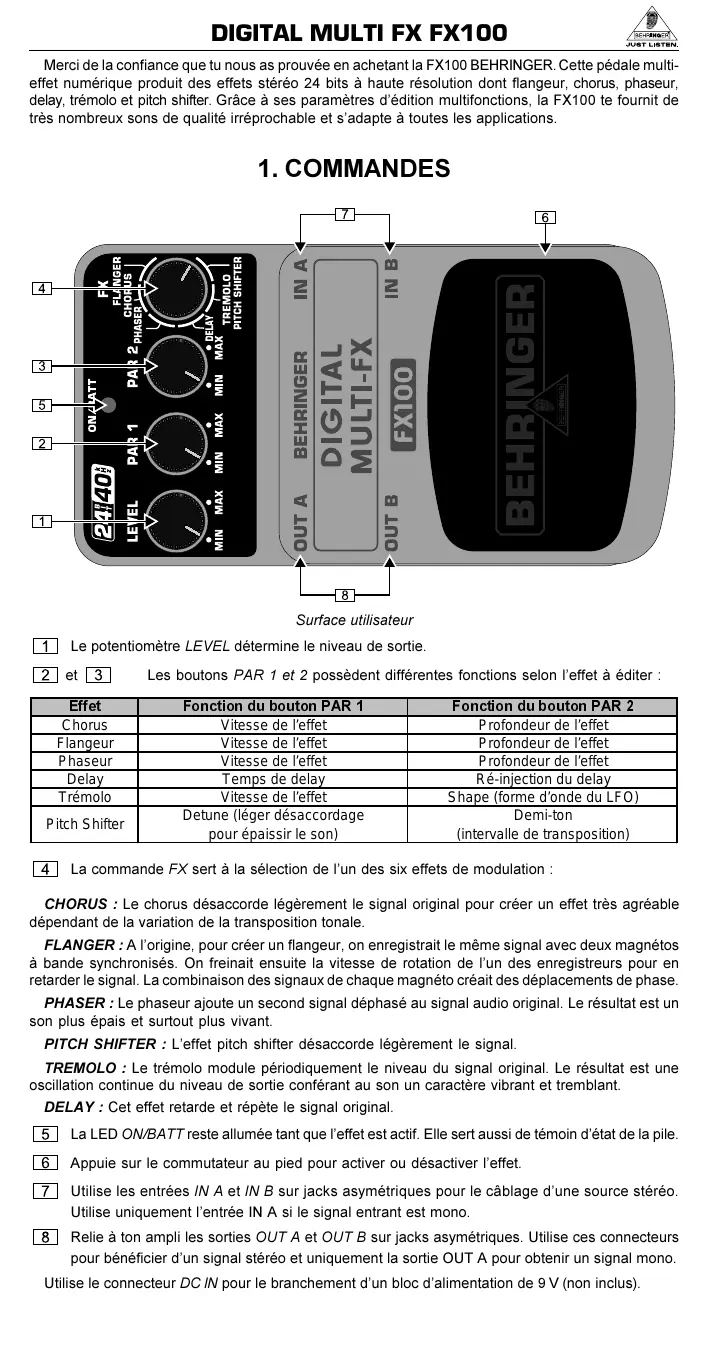

MODE D'EMPLOI FX100 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la FX100 BEHRINGER. Cette pédale multi-effet numérique produit des effets stéreo 24 bits à haute résolution dont flangeur, chorus, phaseur, delay, tremolo et pitch shifter. Grâce à ses paramètres d'édition multifonctions, la FX100 te fournit de très nombreux sons de qualité irréprochable et s'adapte à toutes les applications.

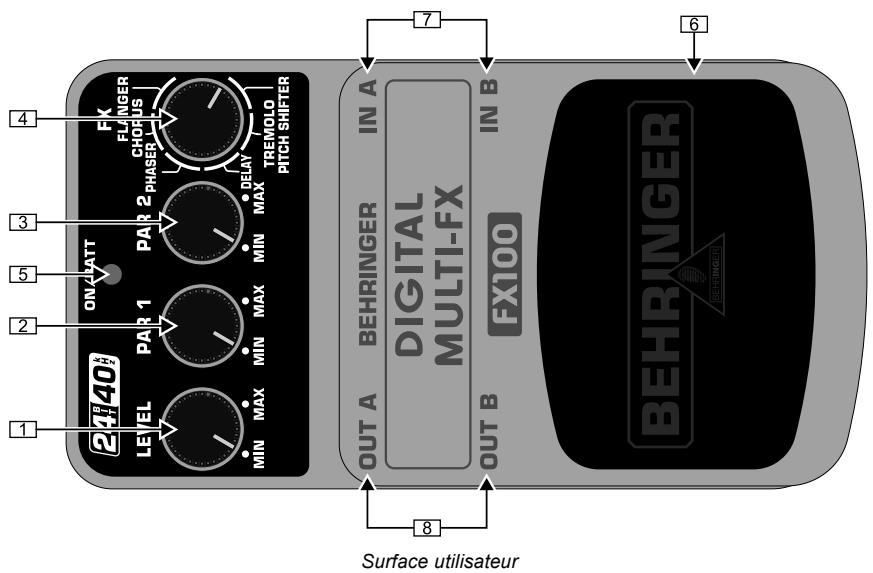

1. Commandes

Le potentiomètre LEVEL détermine le niveau de sortie. Les boutons PAR 1 et 2 possèdent différentes fonctions selon l'effet à éoperator :

Effet	Fonction du bouton PAR 1	Fonction du bouton PAR 2
Chorus	Vitesse de l'effet	Profondeur de l'effet
Flangeur	Vitesse de l'effet	Profondeur de l'effet
Phaseur	Vitesse de l'effet	Profondeur de l'effet
Delay	Temps de delay	Ré-injection du delay
Trémolo	Vitesse de l'effet	Shape (forme d'onde du LFO)
Pitch Shifter	Detune (léger désacCORDage pour épaissir le son)	Demi-ton (intervalle de transposition)

La commande FX sert à la sélection de l'un des six effets de modulation :

CHORUS: Le chorus désaccorde légèrement le signal original pour créer un effet très agréable dépendant de la variation de la transposition tonale.

FLANGER: À l'origine, pour créer un flangeur, on enregistrait le même signal avec deux magnétos à bande synchronisés. On freinait ensuite la vitesse de rotation de l'un des enregistreurs pour en retarder le signal. La combinaison des signaux de chaque magnétoscope crée des déplacements de phase.

PHASER: Le phaseur ajoute un second signal déphasé au signal audio original. Le résultat est un son plus écais etURTout plus vivant.

PITCH SHIFTER : L'effet pitch shifter désaccorde légèrement le signal.

TREMODO: Le tremolo module périodiquement le niveau du signal original. Le résultat est une oscillation continue du niveau de sortie conférant au son un caractère vibrant et tremblant.

DELAY: Cet effet retarde et répète le signal original.

La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert aussi de témoin d'état de la pile. Appuie sur le commutateur au pied pour activer ou désactiver l'effet. Utilise les entrées IN A et IN B sur jacks asymétriques pour le câblage d'une source stéréo. Utilise uniquement l'entrée IN A si le signal entrant est mono. Relie à ton ampli les sorties OUT A et OUT B sur jacks asymétriques. Utilise ces connecteurs pour bénéficier d'un signal stéréo et uniquement la sortie OUT A pour obtenir un signal mono.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou replacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La FX100 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta FX100, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In A (entree A)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Impédance mono	250 kΩ
In B (entree B)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out A (sortie A)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Out B (sortie B)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Alimentation électrique	9 V, 100 mA DC régulé
	Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)
	Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)
	Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)
	Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	Alim. PSU-SB-UL BEHRINGER120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	90 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
