Type de produit	Pédale d'effet de distorsion pour guitare
Marque	BEHRINGER
Modèle	WD300 Warp Distortion
Dimensions (H x L x P)	Environ 54 x 70 x 123 mm
Poids	Environ 0,33 kg
Alimentation	9 V DC, 100 mA régulé (pile 9 V type 6LR61 ou bloc secteur BEHRINGER PSU-SB)
Consommation électrique	30 mA
Entrée (IN)	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sortie (OUT)	Jack asymétrique 6,3 mm, impédance 1 kΩ
Connecteur d'alimentation	DC 2 mm, centre négatif
Fonctions principales	Sélecteur SUB (amplification des graves à 90 Hz), commande LEVEL (niveau de sortie), potentiomètre WARP (traitement des médiums), GAIN (sensibilité d'entrée et intensité de distorsion), commutateur ON/OFF
Indicateurs	LED ON/BATT (allumée quand l'effet est actif, témoin d'état de la pile)
Numéro de série	Sur la base de la pédale
Entretien et nettoyage	Utiliser un chiffon sec ; ne pas utiliser de liquides ni de produits abrasifs. Débrancher avant nettoyage.
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur. Utiliser uniquement des accessoires autorisés. Ne pas ouvrir ou réparer soi-même.
Pièces détachées et réparabilité	Contacter le service technique BEHRINGER pour toute réparation. Les piles sont remplaçables par l'utilisateur.
Informations générales	Garantie disponible sur http://www.behringer.com. Spécifications sujettes à modifications sans préavis.

FOIRE AUX QUESTIONS - WD300 BEHRINGER

Comment brancher la pédale WD300 ?

Branchez votre instrument dans l'entrée IN (jack 6,3 mm) et reliez la sortie OUT à l'ampli. La pédale s'allume automatiquement lorsqu'un jack est inséré.

Quelle alimentation utiliser pour la WD300 ?

Vous pouvez utiliser une pile 9 V type 6LR61 ou un bloc secteur 9 V DC, 100 mA régulé (centre négatif, connecteur 2 mm). Le modèle recommandé est le BEHRINGER PSU-SB.

Comment remplacer la pile ?

Appuyez sur les axes de la charnière du capot avec un stylo-bille et retirez délicatement le capot. Remplacez la pile 9 V (type 6LR61) en respectant la polarité.

Pourquoi ma pédale ne s'allume-t-elle pas ?

Vérifiez que la pile est fonctionnelle ou que le bloc secteur est branché. Assurez-vous qu'un jack est inséré dans l'entrée IN : la WD300 n'a pas d'interrupteur marche/arrêt.

Comment régler le son avec les commandes ?

Utilisez GAIN pour la distorsion, LEVEL pour le volume de sortie, WARP pour les médiums (gauche: boost 250 Hz-1 kHz, droite: coupe 500 Hz et boost aigus 3 kHz), et le sélecteur SUB pour amplifier les graves à 90 Hz.

Le sélecteur SUB est-il dangereux pour les haut-parleurs ?

Oui, le filtre SUB peut endommager certains haut-parleurs. Ne l'utilisez qu'avec des enceintes adaptées aux graves intenses.

Comment économiser la pile ?

Débranchez le jack de l'entrée IN lorsque vous n'utilisez pas la pédale. La LED ON/BATT s'éteint et la pile dure plus longtemps.

Où trouver le numéro de série ?

Le numéro de série se trouve sur la base (dessous) de la pédale.

Quelle est l'impédance d'entrée et de sortie ?

Impédance d'entrée : 500 kΩ. Impédance de sortie : 1 kΩ. Les connexions sont en jack asymétrique 6,3 mm.

La WD300 est-elle garantie ?

Oui, la garantie est assurée par BEHRINGER. Les conditions sont disponibles sur le site http://www.behringer.com.

MODE D'EMPLOI WD300 BEHRINGER

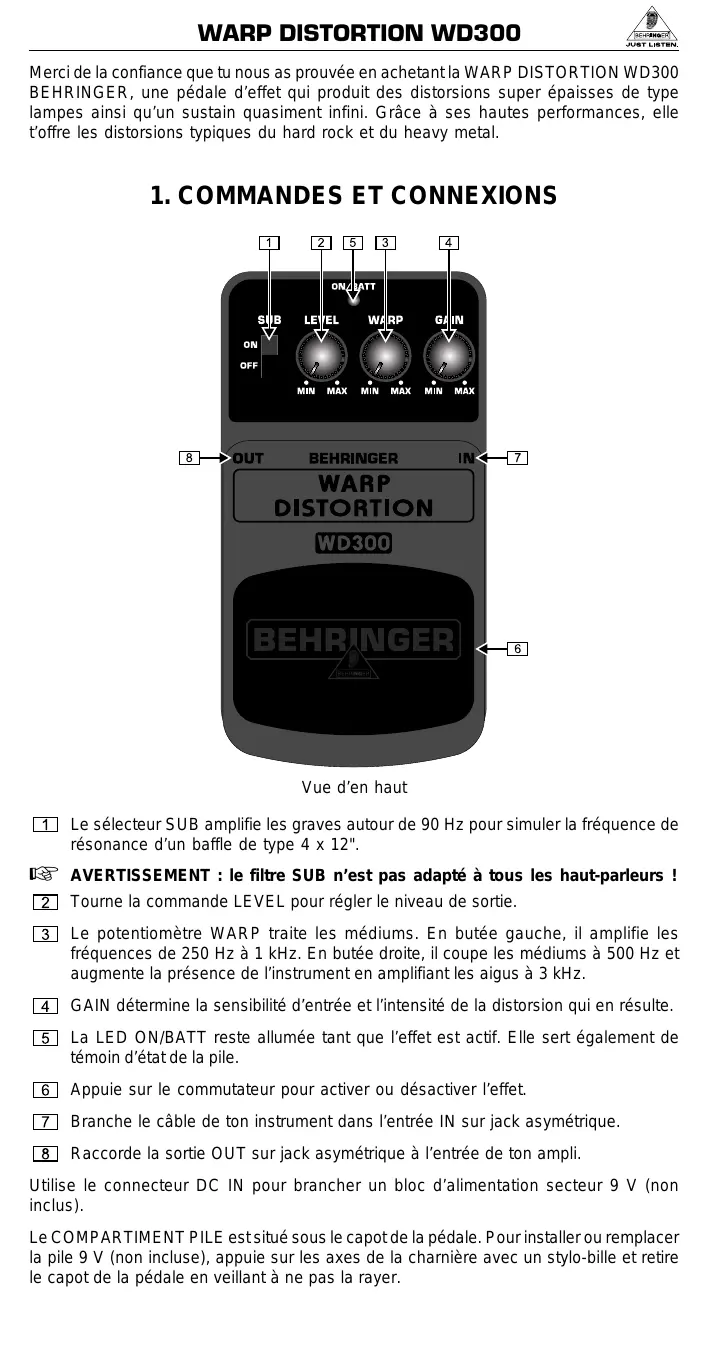

Merci de la confiance que tu nous as prouvée en achetant la WARP DISTORTION WD300 BEHRINGER, une pédale d'effet qui produit des distorsions super épaisses de type lampes ainsi qu'un sustain quasiment infini. Grâce à ses hautes performances, elle t'offre les distorsions typiques du hard rock et du heavy metal.

1 Le sélecteur SUB amplifie les graves autour de 90 Hz pour simuler la fréquence de résonance d'un baffle de type 4 × 12 AVERTISSEMENT: le filtré SUB n'est pas adapté à tous les haut-parleurs! 2 Tourne la commande LEVEL pour régler le niveau de sortie. 3 Le potentiomètre WARP traite les mediums. En bute gauche, il amplifie les fréquences de 250 Hz à 1 kHz. En bute droite, il coupe les mediums à 500 Hz et augmente la présence de l'instrument en amplifiant les aigus à 3 kHz. 4 GAIN détermine la sensibilité d'entrée et l'intensité de la distorsion qui en résulte. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 6 Appuie sur le commutateur pour activer ou désactiver l'effet. 7 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 8 Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La WD300 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta WD300, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entree)

Connecteur	Jack asymétrique de 6,3 mm
Impédance	500 kΩ
Out (sortie)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
Alimentation électrique	9 V = , 100 mA régulé
	BEHRINGER PSU-SB
	Etats-Unis/Canada 120 V~, 60 Hz
	Europe/U.K./Australie 230 V~, 50 Hz
	Chine 220 V~, 50 Hz
	Corée 220 V~, 60 Hz
	Japon 100 V~, 50/60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0,33 kg (0,73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'à ce que les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparue susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et specifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucen cas autorisés àlier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou electronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. [phone], Fax [phone]
