Type de produit	Pédale limiteur/enhancer pour guitare basse
Marque	BEHRINGER
Modèle	BLE100
Dimensions (L x P x H)	54 x 70 x 123 mm
Poids	Environ 250 g (avec pile)
Alimentation	9 V DC, 100 mA régulé, centre négatif (adaptateur non inclus) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Connecteurs d'entrée	Jack 6,35 mm asymétrique (IN)
Connecteurs de sortie	Jack 6,35 mm asymétrique (OUT)
Impédance d'entrée	500 kΩ
Impédance de sortie	1 kΩ
Commandes	LEVEL, ENHANCE, RATIO, THRESHOLD, commutateur effet On/Off
Indicateurs	LED ON/BATT (témoin d'activation et état pile)
Fonctions principales	Limiteur de crêtes avec compression réglable, enhanceur d'harmoniques hautes
By-pass	True bypass (commutateur)
Matériau du boîtier	Métal
Numéro de série	Situé sous la base de la pédale
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter tout contact avec des liquides.
Sécurité	Ne pas utiliser à proximité de liquides ou de sources de chaleur. Utiliser uniquement des accessoires autorisés. Ne pas ouvrir ni réparer soi-même.
Pièces détachées et réparabilité	Contacter le service technique BEHRINGER pour toute réparation. Aucune pièce détachée disponible au détail.
Informations générales	Conçue pour réduire la dynamique et ajouter de la présence au son de la basse, notamment en slap. Fonctionne dès l'insertion d'un jack. Débrancher le jack pour économiser la pile.
Garantie	Consulter le site http://www.behringer.com pour les conditions

FOIRE AUX QUESTIONS - BLE100 BEHRINGER

Comment brancher la BLE100 ?

Branchez votre instrument sur l'entrée IN (jack 6,35 mm) et reliez la sortie OUT à l'entrée de votre ampli. La pédale s'allume automatiquement dès qu'un jack est inséré dans l'entrée.

Quelle alimentation utiliser ?

Vous pouvez utiliser une pile 9 V (type 6LR61) ou un adaptateur secteur 9 V DC régulé, 100 mA minimum, centre négatif (non fourni). Les modèles compatibles sont référencés PSU-SB-xx selon votre région.

Comment régler le limiteur ?

Utilisez le potentiomètre THRESHOLD pour définir le niveau de déclenchement, et RATIO pour l'intensité de la compression. Le LEVEL ajuste le volume de sortie. L'effet s'active via le commutateur au pied.

À quoi sert le bouton ENHANCE ?

Le bouton ENHANCE ajoute des harmoniques hautes pour compenser la perte d'aigus due à la compression, apportant présence et clarté au son.

Pourquoi la LED ne s'allume-t-elle pas ?

Vérifiez que la pile est en bon état ou que l'adaptateur est branché. La LED ON/BATT témoigne également de l'état de la pile : si elle s'éteint ou clignote, remplacez la pile.

Comment remplacer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille pour retirer le capot de la pédale. Insérez une pile 9 V neuve en respectant la polarité. Refermez le capot délicatement pour ne pas rayer le boîtier.

La pédale reste-t-elle allumée en permanence ?

Oui, dès qu'un jack est branché dans l'entrée IN. Pour économiser la pile, débranchez le jack lorsque vous n'utilisez pas la pédale.

Quel type de câble utiliser ?

Utilisez des câbles jack 6,35 mm asymétriques (mono) pour l'entrée et la sortie.

Où trouver le numéro de série ?

Le numéro de série est imprimé sous la base de la pédale.

Que faire en cas de problème de son ou de dysfonctionnement ?

Vérifiez les branchements, la pile, les réglages. Si le problème persiste, contactez le support technique BEHRINGER via leur site web. N'essayez pas de réparer la pédale vous-même.

MODE D'EMPLOI BLE100 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant une BLE100 BEHRINGER. Cette pédale d'effet est donc pour adoucir les créées les plus abruptes du signal de ta basse lorsque tu joues en slap ou de façon très dynamique. Ses performances exceptionnelles t'offrent un contrôle total sur la dynamique et le son afin de découper ta créativité.

On utilise un limiteur pour réduire la dynamique des signaux. Le limiteur atténue les crétes, ce qui revient à réduire l'écart entre les portions les plus fortes et les plus faibles de signal. Il en résulte un accroissement de la pression et de la puissance sonores. L'éventuelle perte d'aigus du fait de la compression peut être compensée par la fonction enhanceur de la BLE100 qui ajoute des harmoniques hautes au signal.

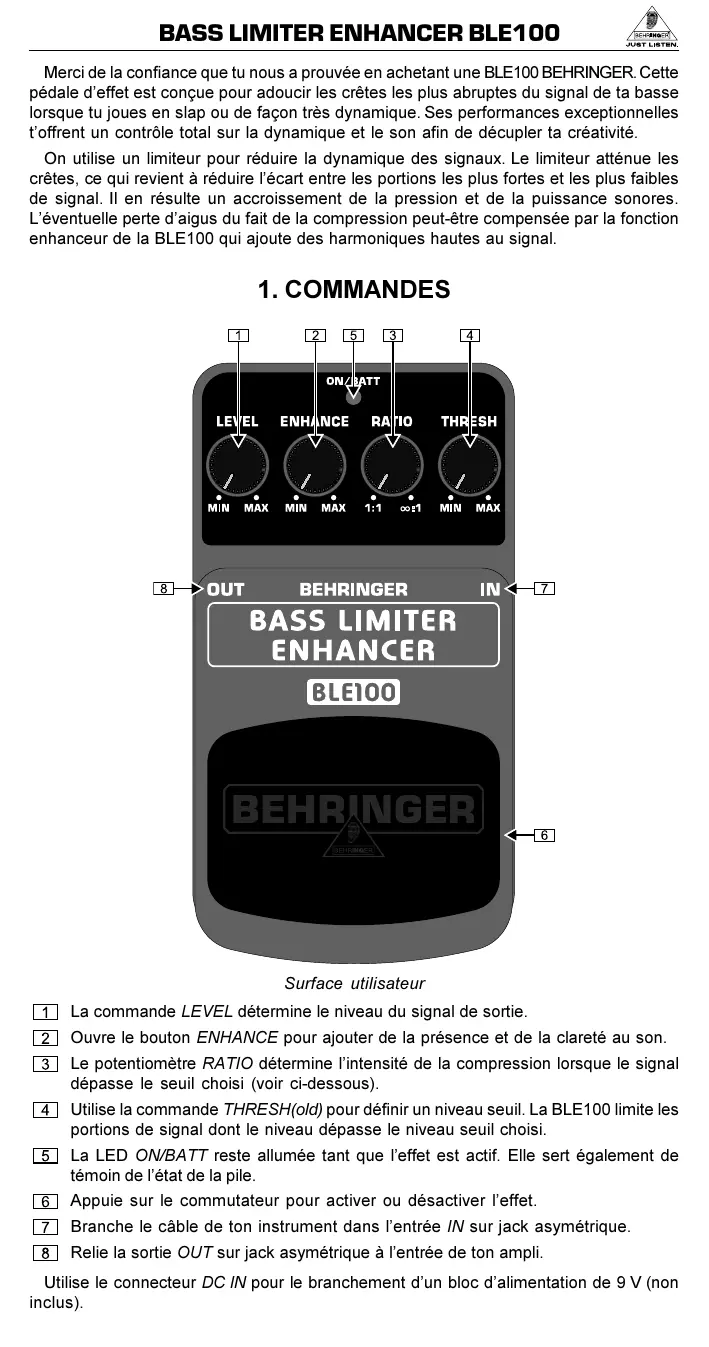

1. Commandes

Surface utilisateur

La commande LEVEL détermine le niveau du signal de sortie. 2 Ouvre le bouton ENHANCE pour ajouter de la présence et de la clarté au son. 3 Le potentiomètre RATIO détermine l'intensité de la compression lorsque le signal dépasse le seuil choisi (voir ci-dessous). Utilise la commande THRESHOLD pour définir un niveau seuil. La BLE100 limite les portions de signal dont le niveau dépasse le niveau seuil choisi. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin de l'état de la pile. 6 Appuie sur le commutateur pour activer ou désactiver l'effet. 7 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 8 Relie la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La BLE100 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta BLE100, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entree)

Connecteur Impédance

Out (sortie)

Connecteur Impédance

Bloc d'alimentation

Jack asymétrique de 6.3 mm 500 kΩ

Jack asymétrique de 6.3 mm 1 kΩ

9 V, 100 mA DC régulé

Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)

Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)

Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)

Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)

Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)

Alim. PSU-SB-UL BEHRINGER 120 VAC (États-Unis)

Connecteur d'alimentation Pile

Connecteur DC de 2 mm, centre négatif

9 V type 6LR61

30 mA

Approx. 54mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
