DM100 - Effets de guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare électrique - Distorsion
Marque	BEHRINGER
Modèle	DM100
Dimensions (H x L x P)	Environ 54 mm x 70 mm x 123 mm
Poids	Environ 0,33 kg
Alimentation	9 V DC, 100 mA (adaptateur secteur non inclus) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Connecteur d'alimentation	DC 2 mm, centre négatif
Entrée	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sortie	Jack asymétrique 6,3 mm, impédance 1 kΩ
Modes de distorsion	3 modes: DS1 (distorsion dure), D+ (distorsion/fuzz vintage), RAT (distorsion grasse et sustain)
Commandes	Potentiomètres DIST, TONE, LEVEL; sélecteur de mode; commutateur ON/OFF
Indicateur LED	LED ON/BATT pour état de l'effet et niveau de pile
Numéro de série	Situé sur la base de la pédale
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les liquides. Ne pas utiliser de solvants.
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur. Utiliser uniquement les accessoires autorisés. Ne pas ouvrir ni réparer soi-même. Contacter le SAV en cas de dommage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Pour toute réparation, contacter un technicien agréé ou le service après-vente BEHRINGER.
Garantie	Consultez les conditions de garantie sur le site officiel BEHRINGER.
Informations générales	Conçu pour guitare électrique. Fabriqué par BEHRINGER. Les spécifications peuvent changer sans préavis.

FOIRE AUX QUESTIONS - DM100 BEHRINGER

Comment changer la pile de la DM100 ?

Pour installer ou remplacer la pile 9V (type 6LR61), appuyez sur les axes de la charnière avec un stylo-bille et retirez le capot de la pédale. Veillez à ne pas rayer la pédale. Insérez la pile en respectant la polarité.

Quels sont les modes de distorsion disponibles ?

La DM100 propose trois modes : DS1 (distorsion dure respectant la dynamique), D+ (distorsion/fuzz vintage) et RAT (distorsion grasse avec sustain et punch). Sélectionnez-les via le sélecteur.

Comment connecter la DM100 à mon ampli ?

Branchez votre guitare dans l’entrée IN (jack 6,3 mm asymétrique) et reliez la sortie OUT à l’entrée de votre ampli avec un câble jack. Assurez-vous que l’effet est activé via le commutateur.

Quelle est la consommation électrique de la pédale ?

La DM100 consomme environ 30 mA lorsqu'elle est alimentée en 9V DC.

Quelles sont les dimensions et le poids de la DM100 ?

Dimensions (H x L x P) : environ 54 mm x 70 mm x 123 mm. Poids : environ 0,33 kg.

Puis-je utiliser un adaptateur secteur avec la DM100 ?

Oui, vous pouvez utiliser un adaptateur secteur 9V DC, 100 mA, avec connecteur DC 2 mm centre négatif (non inclus). Branchez-le sur le connecteur DC IN.

Que faire si la LED ne s’allume pas ?

La LED ON/BATT indique l’état de l’effet et de la pile. Si elle ne s’allume pas, vérifiez que la pile est installée correctement ou que l’adaptateur secteur est branché. Si la pile est faible, remplacez-la.

Comment nettoyer la pédale DM100 ?

Nettoyez la pédale avec un chiffon sec et doux. Évitez l’humidité, les liquides et les solvants. Ne plongez jamais la pédale dans l’eau.

Où se trouve le numéro de série de la DM100 ?

Le numéro de série est situé sur la base de la pédale.

La DM100 a-t-elle un interrupteur marche/arrêt ?

Non, la DM100 n’a pas d’interrupteur marche/arrêt. Elle s’allume automatiquement lorsqu’un jack est inséré dans l’entrée IN. Pour économiser la pile, débranchez le jack lorsque vous ne l’utilisez pas.

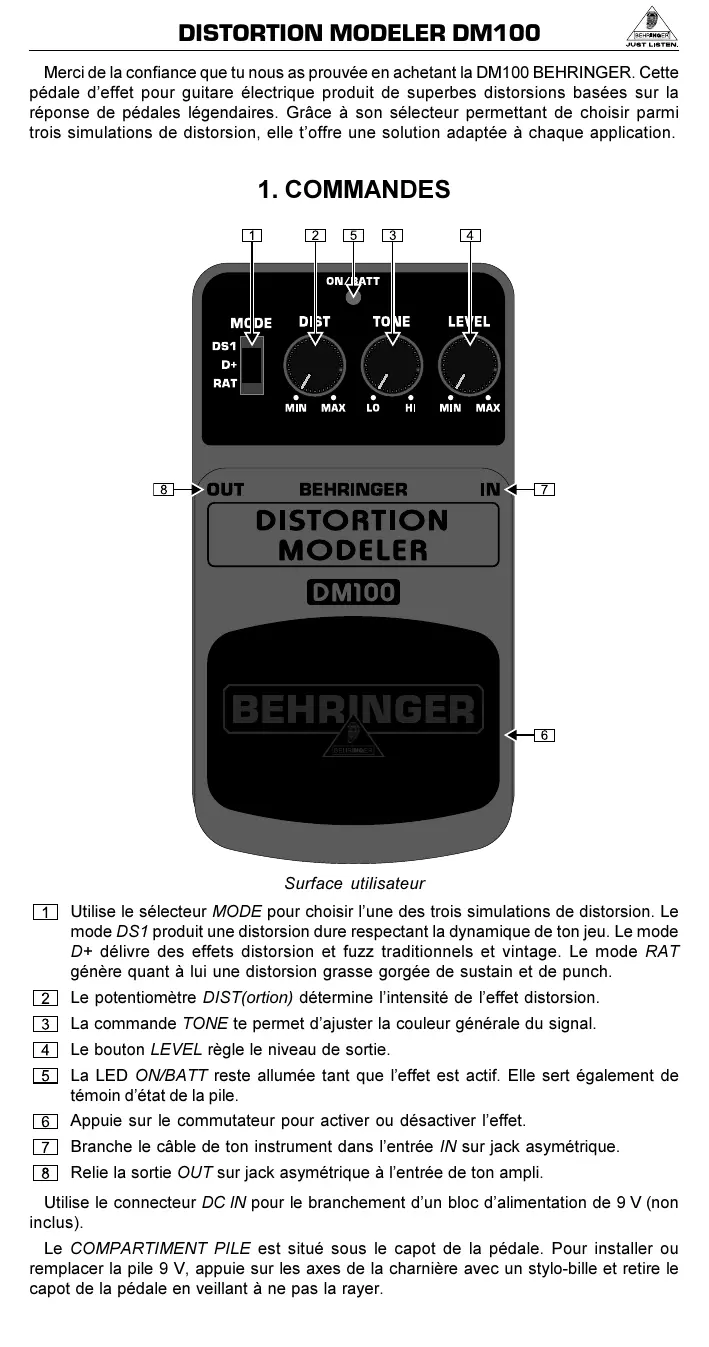

MODE D'EMPLOI DM100 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la DM100 BEHRINGER. Cette pédale d'effet pour guitare électrique produit de superbes distorsions basées sur la réponse de pédales légendaires. Grâce à son sélecteur permettant de choisir parmi trois simulations de distorsion, elle t'offre une solution adaptée à chaque application.

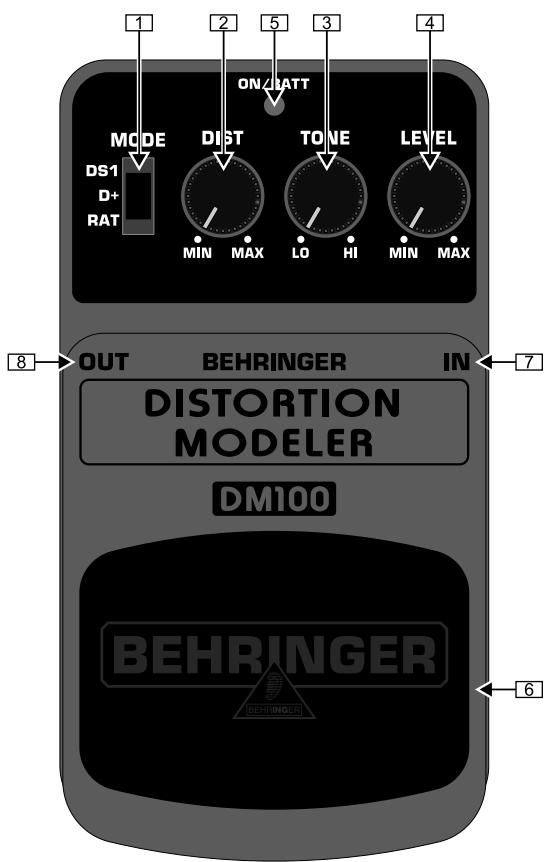

1. COMMANDES Surface utilisateur

1. Utilise le selector pour choisir l'une des trois simulations de distorsion. Le mode DS1 produit une distorsion dure respectant la dynamique de ton jeu. Le mode D+ délivre des effets distorsion et fuzz traditionnels et vintage. Le mode RAT génère quant à lui une distorsion grasse gorgée de sustain et de punch. 2. Le potentiomètre DIST(ortion) détermine l'intensité de l'effet distorsion. 3. La commande TONE te permet d'ajuster la couleur générale du signal. 4. Le bouton LEVEL règle le niveau de sortie. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 6. Appuie sur le commutateur pour activer ou désactiver l'effet. 7. Branche le câble de ton instrument dans l'entrée I/V sur jack asymétrique. Relie la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La DM100 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta DM100, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out (sortie)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Alimentation électrique	9 V, 100 mA DC régulé
	Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)
	Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)
	Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)
	Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	Alim. PSU-SB-UL BEHRINGER 120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
