EM600 - Effets de guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet stéréo de modélisation d'écho pour guitare
Marque	BEHRINGER
Modèle	EM600 ÉCHO MACHINE
Dimensions (H x L x P)	Environ 54 mm x 70 mm x 123 mm
Poids	Environ 0,33 kg
Alimentation	9 V=, 100 mA régulé (bloc secteur non inclus) ou pile 9 V type 6LR61
Consommation électrique	60 mA
Connecteur d'alimentation	DC 2 mm, centre négatif
Entrées	2 x jack mono 6,3 mm (IN A / IN B), impédance 500 kΩ
Sorties	2 x jack mono 6,3 mm (OUT A / OUT B), impédance 1 kΩ
Modes de delay	11 modes : Tap, Tap J3, Tap J4, Slap, Swell, Sweep, Ducking, Multi 1, Multi 2, Ping Pong, Reverse
Types de delay	Bande (TAPE), Numérique (DIG), Analogique (ANALOG)
Réglages principaux	MIX (volume de l'effet), REPEAT (nombre de répétitions), TIME (temps de delay), MOD (modulation : vibrato, chorus, pleur de bande)
Saisie du tempo	Par tap sur le commutateur au pied (maintenir 2 s pour activer/désactiver)
Fonction TRAILS	Empêche la coupure brutale des répétitions lors de la désactivation de l'effet
Indicateur LED	Témoin d'activation de l'effet et d'état de la pile
Mise en marche	Automatique dès l'insertion d'un jack dans l'entrée IN (pas d'interrupteur)
Entretien et nettoyage	Débrancher l'entrée IN pour économiser la pile ; éviter liquides et sources de chaleur
Sécurité	Ne pas ouvrir le boîtier, utiliser exclusivement les accessoires autorisés
Réparabilité	Contacter le personnel technique agréé pour toute réparation
Garantie	Conditions disponibles sur behringer.com
Numéro de série	Situé sur la base de la pédale

FOIRE AUX QUESTIONS - EM600 BEHRINGER

Comment alimenter la pédale EM600 ?

Vous pouvez utiliser une pile 9V type 6LR61 (non incluse) ou un bloc d'alimentation secteur 9V/100 mA régulé avec connecteur DC 2 mm centre négatif (non inclus). Le branchement d'un jack dans l'entrée IN met la pédale sous tension.

Comment régler le tempo par tap ?

Maintenez le commutateur au pied enfoncé pendant au moins 2 secondes pour entrer en mode de saisie. Appuyez ensuite plusieurs fois en rythme pour définir le temps de delay. Pour quitter le mode, maintenez à nouveau la pédale enfoncée 2 secondes. La valeur saisie est effacée si vous tournez le bouton TIME.

Que signifient les différents modes de delay ?

Les 11 modes offrent des variations rythmiques et sonores : Tap (échos à la noire), Slap (échos rapides), Swell (volume croissant), Ducking (volume réduit pendant le jeu), Ping Pong (alternance gauche/droite), Reverse (delay inversé), etc. Consultez le tableau des modes dans la notice pour plus de détails.

Quelle est la différence entre les types ANALOG, DIGITAL et TAPE ?

Le sélecteur TYPE modifie la coloration sonore : TAPE imite le delay à bande avec peu d'aigus, DIG (numérique) offre un son clair et précis, ANALOG produit un delay brut légèrement saturé. Chaque type interagit différemment avec la modulation (MOD).

Comment connecter la pédale en mono ou stéréo ?

Pour un signal mono, utilisez uniquement l'entrée IN A et la sortie OUT A. Pour un signal stéréo, branchez les deux entrées (IN A et IN B) et les deux sorties (OUT A et OUT B) avec des câbles jack mono 6,3 mm.

Que fait le potentiomètre MOD ?

Le bouton MOD ajoute une modulation au delay. Son effet dépend du type sélectionné : ANALOG = vibrato, DIGITAL = chorus, TAPE = léger pleur de bande. Tournez-le pour doser l'intensité.

Comment changer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille, puis retirez délicatement le capot de la pédale. Remplacez la pile 9V (type 6LR61) en respectant la polarité. Refermez le capot sans forcer.

À quoi sert le switch TRAILS ?

Lorsque TRAILS est activé, les répétitions du delay continuent naturellement après avoir désactivé l'effet, évitant une coupure brutale. En position off, le delay s'arrête immédiatement.

Pourquoi la LED ne s'allume-t-elle pas ?

La LED ON/BATT s'allume lorsque l'effet est actif. Si elle est éteinte, vérifiez que le câble est bien branché dans l'entrée IN (la pédale se met sous tension automatiquement) et que la pile ou l'alimentation est fonctionnelle. Si la LED est faible, la pile est peut-être usée.

Que faire en cas de dysfonctionnement ou de parasites ?

En cas de perturbations sonores liées à des décharges électrostatiques, baissez le volume de l'ampli et débranchez brièvement le câble d'entrée pour réinitialiser le circuit. Si le problème persiste, contactez le support technique de BEHRINGER.

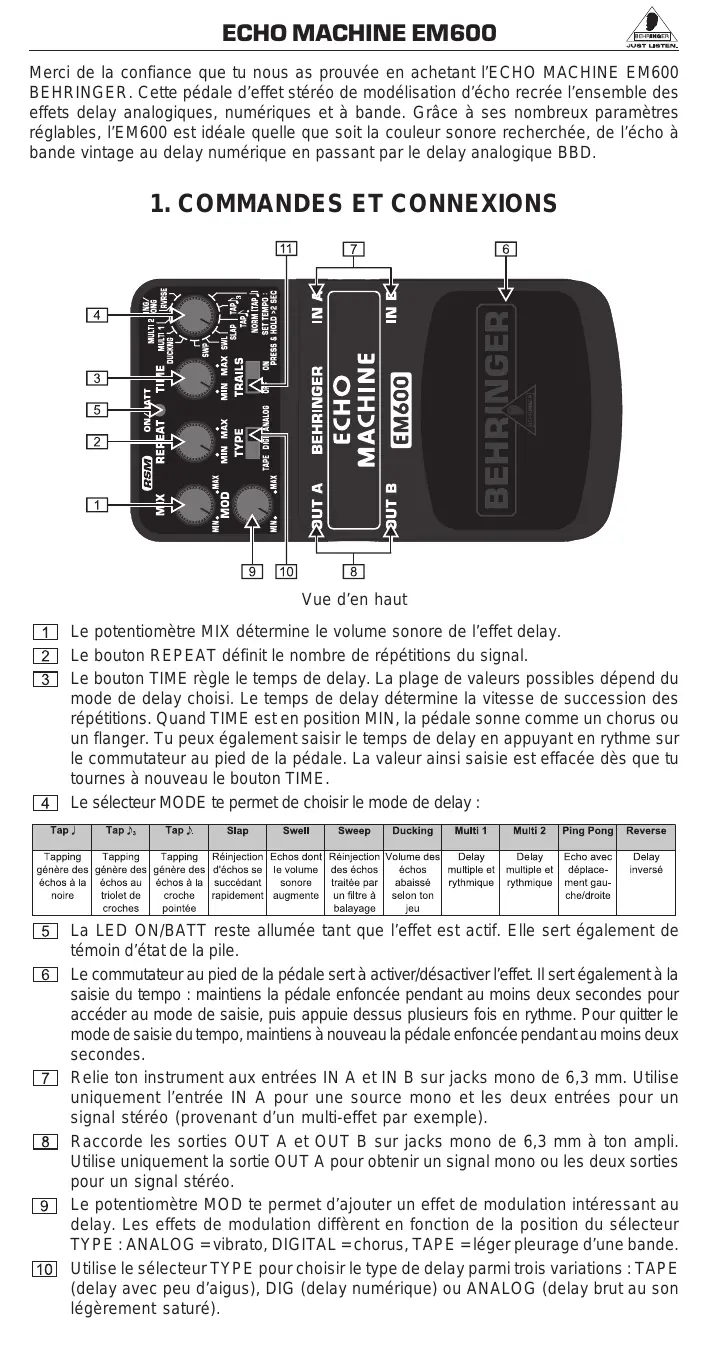

MODE D'EMPLOI EM600 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant l'ÉCHO MACHINE EM600 BEHRINGER. Cette pédale d'effet stéreo de modélisation d'écho recreate l'ensemble des effets delay analogiques, numériques et à bande. Grâce à ses nombreux paramètres réglables, l'EM600 est idéale qu'elle que soit la couleur sonore recherchée, de l'écho à bande vintage au delay numérique en passant par le delay analogue BBD.

1. Commandes et connexions

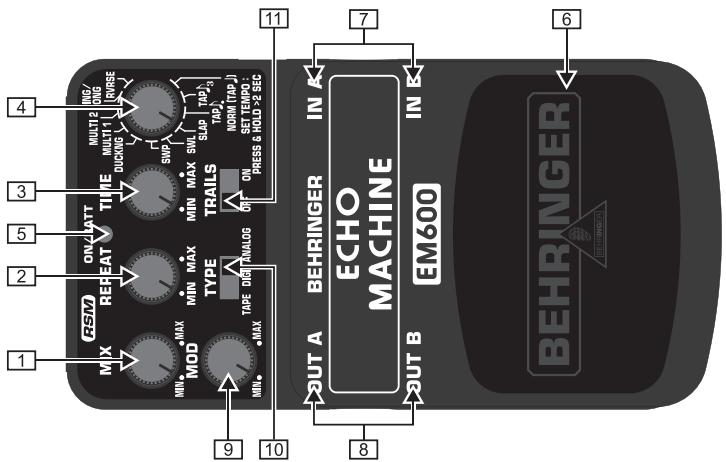

Vue d'en haut

1 Le potentiomètre MIX détermine le volume sonore de l'effet delay. 2 Le bouton REPEAT définit le nombre de répétitions du signal. 3 Le bouton TIME règle le temps de delay. La plage de valeurs possibles dépend du mode de delay choisi. Le temps de delay détermine la vitesse de succession des répétitions. Quand TIME est en position MIN, la pédale sonne comme un chorus ou un flanger. Tu peux également saisir le temps de delay en appuyant en rythme sur le commutateur au pied de la pédale. La valeur ainsi saisie est effacée lors que tu tournes à nouveau le bouton TIME. 4 Le selecteur MODE te permet de CHOISIR le mode de delay:

Tap J	Tap J3	Tap J4	Slap	Swell	Sweep	Ducking	Multi 1	Multi 2	Ping Pong	Reverse
Tapping génére des échos à la noire	Tapping génére des échos au tridet de croches	Tapping génére des échos à la croche pointée	Réinjection d'échos se succédant rapidement	Echos dont le volume sonore augmente	Réinjection des échos traitée par un filtre à balayage	Volume des échos abasiése selon ton jeu	Delay multiple et rythmique	Delay multiple et rythmique	Echo avec déplace-ment gau-ché/droite	Delay inversé

La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 6 Le commutateur au pied de la pédale sert à activer/désactiver l'effet. Il sert également à la saisie du tempo : maintiens la pédale enfoncée pendant au moins deux secondes pour accéder au mode de saisie, puis appuie dessus plusieurs fois en rythme. Pour quitter le mode de saisie du tempo, maintiens à nouveau la pédale enfoncée pendant au moins deux secondes. 7 Relie ton instrument aux entrées IN A et IN B sur jacks mono de 6,3 mm. Utilise uniquement l'entrée IN A pour une source mono et les deux entrées pour un signal stéréo (provenant d'un multi-effet par exemple). Raccorde les sorties OUT A et OUT B sur jacks mono de 6,3 mm à ton ampli. Utilise uniquement la sortie OUT A pour obtenir un signal mono ou les deux sorties pour un signal stéréo. 9 Le potentiomètre MOD te permet d'ajouter un effet de modulation intéressant au delay. Les effets de modulation différent en fonction de la position du sélecteur TYPE: ANALOG = vibrato, DIGITAL = chorus, TAPE = léger pleur d'une bande. 10 Utilise le sélecteur TYPE pour choisir le type de delay parmi trois variations : TAPE (delay avec peu d'airs), DIG (delay numérique) ou ANALOG (delay brut au son légèrement saturé).

Le sélecteur TRAILS permet d'éviter que les répétitions du delay soient interrompues lorsque tu désactives l'effet.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

L'EM600 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton EM600, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

Dans de rares cas, le fonctionnement normal du produit peut être altéré par des facteurs externes, tels qu'une décharge electrostatique, qui peuvent notamment causer des perturbations sonores ou des dysfonctionnements. Dans ces cas-là, régalez le volume des amplificateurs en aval à zéro et débranchez brièvement le câble relié à l'entrée du produit pour relancer l'application.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Characteristiques techniques

Entrée IN A / IN B
Connecteur	Embase jack mono de 6,3 mm
Impédance	500 kΩ
Sortie OUT A / OUT B
Connecteur	Embase jack mono de 6,3 mm
Impédance	1 kΩ
Alimentation électrique	9 V=, 100 mA régulé
BEHRINGER PSU-SB
	Etats-Unis/Canada	120 V~, 60 Hz
	Chine/Corée	220 V~, 50/60 Hz
	Europe/Royaume-Uni/Australia	230 V~, 50 Hz
	Japon	100 V~, 50 - 60 Hz
	Modèle d'exportation	120/230 V~, 50 - 60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	60 mA
Dimensions (H x L x P)	Env. 54 mm x 70 mm x 123 mm
Poids	Env. 0,33 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
