EX2200 - Processeur de signal numérique BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur de signal numérique DUALFEX PRO EX2200
Marque	BEHRINGER
Modèle	EX2200
Nombre de canaux	2 canaux identiques
Dimensions (H x L x P)	44,5 mm x 482,6 mm x 217 mm (1,75" x 19" x 8,5")
Poids net	2,2 kg
Poids avec emballage	3,4 kg
Alimentation	USA/Canada 120 V~, 60 Hz ; Europe 230 V~, 50 Hz ; RU/Australie 240 V~, 50 Hz ; Modèle export 100-120 V~ ou 200-240 V~, 50-60 Hz
Consommation électrique	Maximum 10 W
Fusible	100-120 V~ : T 250 mA H ; 200-240 V~ : T 125 mA H
Entrées audio	Prises Cinch et jacks 6,3 mm symétriques, impédance 30 kΩ symétrique / 15 kΩ asymétrique, gain d'entrée max. +21 dBu
Sorties audio	Prises Cinch et jacks 6,3 mm, impédance 30 Ω asymétrique, niveau de sortie max. +21 dBu
Bande passante	20 Hz à 20 kHz, +0/-0,5 dB
Rapport signal/bruit	>95 dBu (non pondéré, 22 Hz à 22 kHz)
Distorsion harmonique totale (DHT)	0,008 % typ. @ +4 dBu, 1 kHz ; 0,04 % typ. @ +20 dBu, 1 kHz
Processeur de basses	Dual Mode, Low Mix variable (0 à 6), modes Soft et Tight
Processeur multibande	Natural Sonic avec VSP, Tune 1-8 kHz, Process Enhancer à Exciter, High Mix 0-6
Processeur Surround	Surround variable (0 à 6), activation par touche
Montage en rack	19 pouces, 1U
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, respecter la tension secteur, mise à la terre obligatoire, ventilation suffisante
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, selon les recommandations du fabricant
Réparabilité	Ne pas réparer soi-même, consulter une personne qualifiée pour toute intervention
Garantie	Conditions de garantie disponibles sur www.behringer.com ou par email/contact

FOIRE AUX QUESTIONS - EX2200 BEHRINGER

Comment brancher le BEHRINGER EX2200 ?

Utilisez des câbles symétriques pour les entrées audio (prises Cinch ou jacks 6,3 mm). Connectez l'alimentation secteur via le cordon fourni après avoir vérifié que la tension correspond à celle de votre pays. Ne pas oublier la mise à la terre.

À quoi sert le processeur de basses (Low Mix) ?

Le Low Mix détermine la quantité de correction apportée aux basses. Réglez-le de 0 à 6 selon vos préférences. Utilisez le bouton MODE pour passer entre les sonorités Soft (chaudes) et Tight (sèches et dynamiques).

Comment activer l'effet Surround ?

Appuyez sur la touche SURROUND en façade pour activer le processeur Surround. Tournez ensuite le potentiomètre SURROUND pour régler l'intensité de l'effet (0 à 6). Cette fonction n'est utile que pour un signal stéréo.

Quelle est la différence entre les modes Soft et Tight du processeur de basses ?

Le mode Soft (touche relâchée) produit des basses plus chaudes et rondes. Le mode Tight (touche enfoncée) donne des basses plus sèches et plus dynamiques. Choisissez selon votre style musical.

Puis-je utiliser le EX2200 avec un système asymétrique ?

Oui, les entrées acceptent aussi bien les câbles symétriques qu'asymétriques via les prises jacks 6,3 mm ou Cinch. Cependant, pour une meilleure immunité aux interférences, privilégiez une connexion symétrique.

Que faire si un fusible saute ?

Débranchez l'appareil et remplacez le fusible par un modèle identique (T 250 mA H pour 100-120 V ou T 125 mA H pour 200-240 V). Si le problème persiste, consultez un technicien qualifié.

Comment nettoyer le BEHRINGER EX2200 ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de produits liquides ou abrasifs. Assurez-vous que l'appareil est débranché avant le nettoyage.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais ouvrir le boîtier (risque d'électrocution), ne pas exposer à l'humidité, vérifier la tension secteur, assurer une ventilation suffisante (ne pas obstruer les ouïes), et toujours utiliser la prise de terre.

Le EX2200 peut-il être utilisé avec des moniteurs de proximité ?

Oui, mais attention : les effets de basses peuvent endommager les enceintes de proximité qui ne reproduisent pas les très basses fréquences. Réglez le processeur de basses avec précaution.

Où trouver le numéro de série et la garantie ?

Le numéro de série se trouve sur le panneau arrière. Pour activer la garantie, renvoyez la carte de garantie dûment remplie sous 14 jours ou enregistrez-vous en ligne sur www.behringer.com.

MODE D'EMPLOI EX2200 BEHRINGER

Notice d'utilisation

Version 1.1 Avril 2001

www.behringer.com

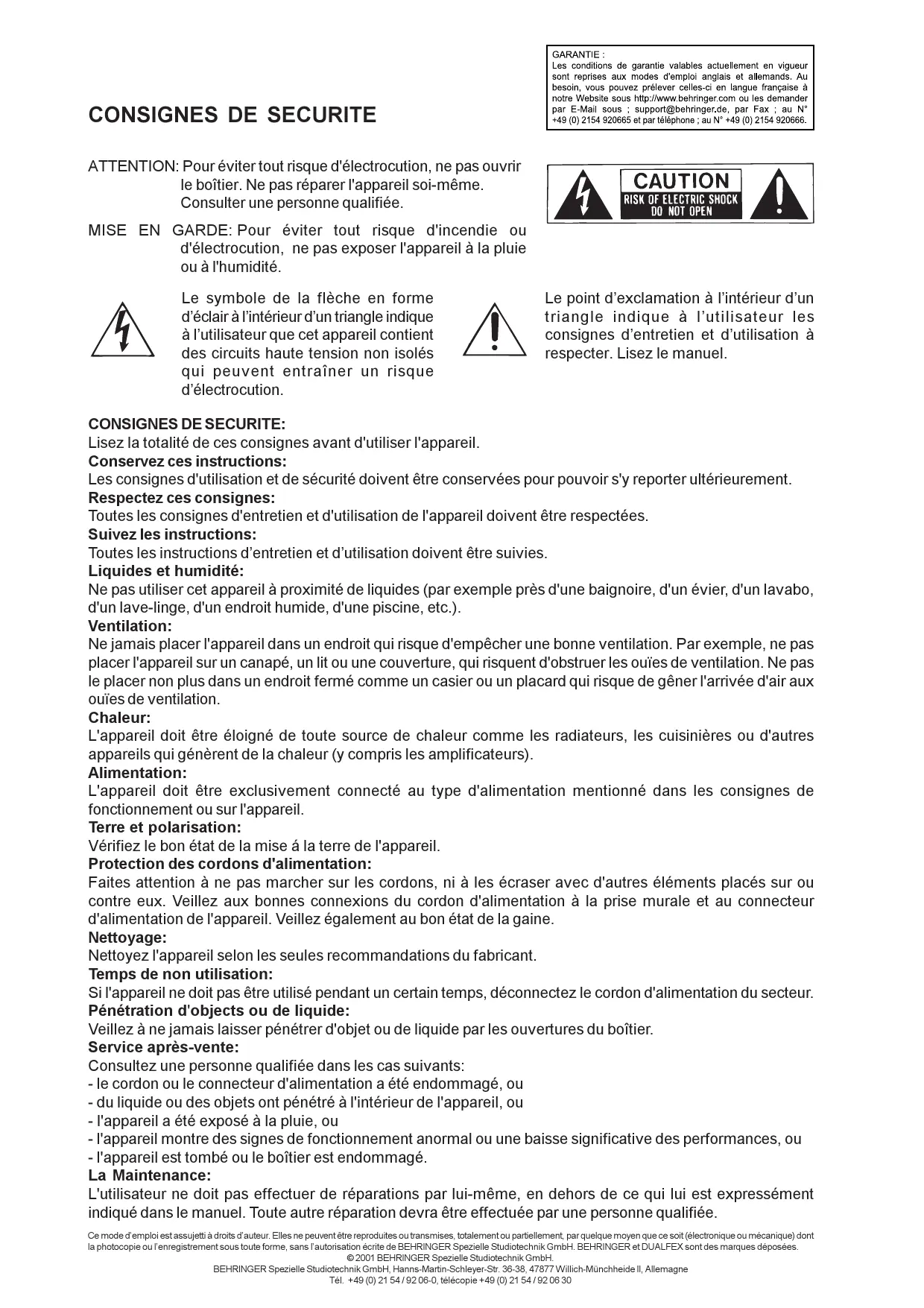

Consignes de sécurité

GARANTIE: Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax; au N° [phone] et par téléphone; au N° [phone].

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

Consignes de sécurité:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conserves instructions:

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes:

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.

Pénétration d'objets ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants :

• le cordon ou le connecteur d'alimentation a été endommagé, ou
• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
• l'appareil a été exposé à la pluie, ou
• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
• l'appareil est tombé ou le boîtier est endommagé.

La maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.

1. Introduction

En achetant le DUALFEX PRO EX2200, vous avez acquis un processeur d'amélioration du son universel et extrêmement performant. Les principales caractéristiques de cet appareil haute technologie sont une précision et une flexibilité exceptionnelles de ses fonctions. Le DUALFEX PRO est l'un de nos autres processeurs d'amélioration du son.

Les instructions suivantes sont tout d'abord vous permettre de vous familiariser avec les termes spécifiques utilisés, pour que vous appreniez à connaître toutes les fonctions de l'appareil. Après avoir lu attentivement ces instructions, gardez-les à portée de main afin de pouvoir les consulter si nécessaire.

Entrées symétriques

Le DUALFEX PRO BEHRINGER est équipé en standard d'entrées à symétrie électronique. La configuration des connexions garantit une suppression automatique des ronflements pour les signaux symétriques et un fonctionnement impeccable même pour les niveaux les plus élevés. Les ronflements externes induits par le secteur, par exemple, sont totalement supprimés.

2. Mise en service

Le DUALFEX PRO a été emballé avec soin en usine afin d'assurer un transport en toute sécurité. Au cas où le carton serait quand même abîmé, veuillez vérifier immédiatement si l'appareil ne présente aucun dommage apparent.

En cas de dommages événuels, NE JAMAIS nous retourner l'appareil, mais informer d'abord obligatoirement le revendeur et l'entreprise de transport, au risque de perdre sinon tout droit à dommages-intérêts.

2.1 Montage en rack

Le DUALFEX PRO BEHRINGER se loge dans un boîtier au format rack de 19 pouces 1 U. Veillez à laisser un espace supplémentaire d'env. 10 cm pour les câbles du panneau arrière.

Veillez à ce que l'espace autour de l'appareil soit suffisant pour sa ventilation et à ne pas placer le DUALFEX PRO sur un amplificateur de puissance par exemple, afin d'éviter toute surchauffe.

2.2 Tension secteur

Avant de brancher le DUALFEX PRO sur le secteur, veillez à ce que la tension indiquée sur l'appareil corresponde à votre tension secteur! Le porte-fusible de la prise secteur présente 3 repères triangulaires. Deux de ces triangles sont opposés l'un à l'autre. Le DUALFEX PRO est réglé pour la tension indiquée après ces repères. Vous pouvez modifier ce réglage en tournant le porte-fusible de. ATTENTION : Cela ne concerne pas les modèles d'exportation par exemple uniquement conçus pour une tension secteur de 115 V !

Le raccordement secteur s'effectue au moyen du cordon d'alimentation et de l'embase IEC. Il est conforme aux normes de sécurité.

Tous les appareils doivent impérativement être reliés à la terre. Pour votre propre sécurité, ne retirez en aucun cas les fils de mise à la terre des appareils ou du cordon d'alimentation et veillez à leur intégrité.

2.3 Connexions audio

Les entrées audio du DUALFEX PRO BEHRINGER sont symétriques. Si possible, connectez votre appareil à d'autres appareils en configuration symétrique pour permettre une immunité maximale aux interférences.

Veillez impérativement à ce que l'appareil soit installé et utilisé uniquement par des personnes qualifiées. Lors de son installation et de son utilisation, l'utilisateur doit avoir un contact suffisant avec la terre car les charges électrostatiques risquent d'affecter le fonctionnement de l'appareil.

3. ÉléMENTS DE CONTROLLE

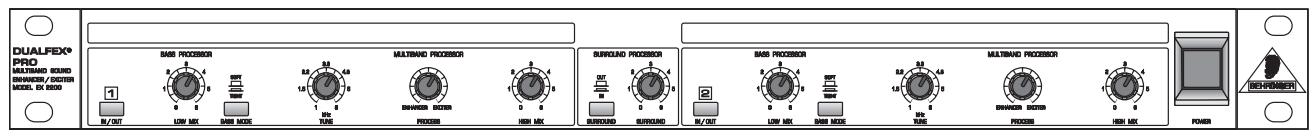

Fig. 3.1: Façade du DUALFEX PRO EX2200

Le DUALFEX PRO BEHRINGER possède deux canaux identiques, chacun doté de deux touches à voyant lumineux et de quatre potentiomètres.

3.1 Section processeur de basses et processeur multibande

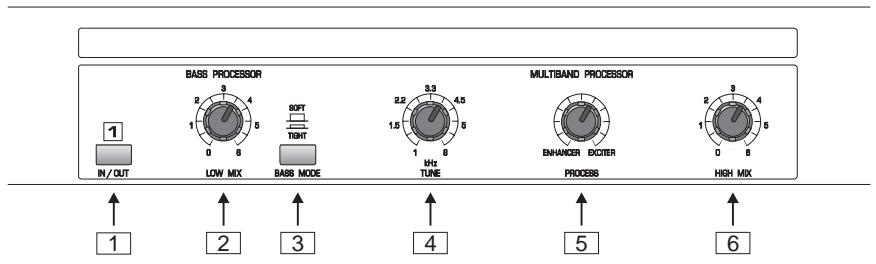

Fig. 3.2: Éléments de contrôle du processeur de basses et du processeur multibande

1 La touche IN/OUT fait fonctionner le canal correspondant. Lorsque cette touche est relâchée, le canal se trouve en mode Bypass. 2 Le potentiomètre LOW MIX du processeur de basses détermine la quantité de signal utilisée pour la correction du signal (de zéro à six). Le réglage dépend du type de son et de vos critères personnels. 3 La touche MODE détermine l'effet sonore du processeur de basses. Lorsque cette touche est en position enfoncée ("Tight"), les basses sont plus sèches et plus dynamiques et lorsqu'elle est en position relâchée ("Soft"), les basses sont plus chaudes et plus rondes.

Veillez à doser avec précaution les effets du processeur de basses afin d'éviter tout endommagement des enceintes. La plupart des moniteurs de champ acoustique proche ne sont pas capables de reproduire les effets de basses créés avec le DUALFEX PRO.

Le potentiomètre TUNE règle la fréquence inférieure de coupure du filtre passe-haut. Ce potentiomètre permet de sélectionner les fréquences dirigées vers le processeur "Natural Sonic". La fréquence de coupure peut être réglée dans une plage comprise entre 1 kHz et 8 kHz.

Le potentiomètre PROCESS détermine le mode de fonctionnement du processeur multibande. Lorsque vous tournez ce potentiomètre dans le sens des aiguilles d'une montre, la fonction Exciter est activée et améliore la transparence et la précision du signal. Selon l'application et vos préférences sonores, il est ainsi possible d'adapter l'appareil au signal à traitser.

Le potentiomètre HIGH MIX détermine la quantité de signal utilisée pour la correction du signal (de zéro à six). Que vous souhaitiez par exemple apporter un ultime perfectionnement à votre système audio haute qualité grâce au DUALFEX PRO BEHRINGER ou optimiser la netteté d'un équipement de sonorisation bas de gamme, tout est possible selon l'application et vos critères personnels.

3.2 Section processeur surround

Fig. 3.3: Éléments de contrôle du processeur Surround

La touche SURROUND active le processeur Surround. Veillez à impérativement désactiver la fonction Surround lorsque vous posez traiter deux signaux mono indépendants. Il se produit sinon une diaphonie entre les deux canaux. Le potentiomètre SURROUND- détermine la quantité de l'effet Surround. Cette fonction permet d'intensifier l'effet stéréo et ne se justifie donc qu'appliquée à un signal d'entrée stéréo.

3.3 Éléments du panneau arrière du dualfex PRO

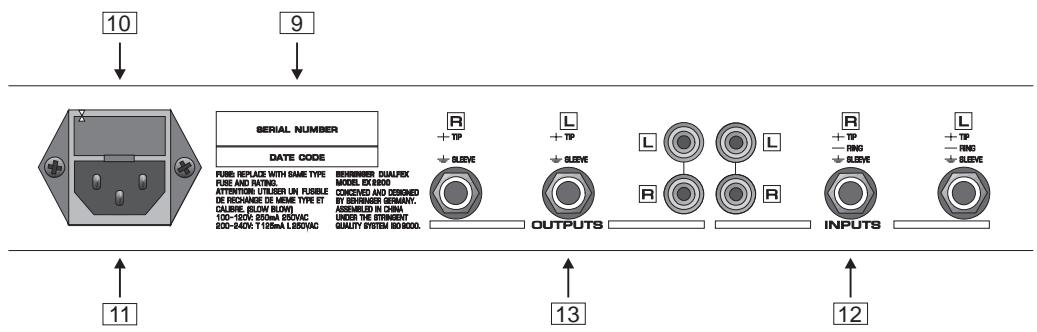

Fig. 3.4: Éléments du panneau arrière du DUALFEX PRO EX2200

9 NUMERO DE SERIE. Prenez quelques instantes pour nous renvoyer la carte de garantie dument completee par le revendeur, dans un delai de 14 jours a compter de la date d'achat, afin de beneficier de la garantie. Une autre solution est de replir la carte de garantie en ligne sur notre site Internet (www. behringer. com). 10 PORTE-FUSIBLE/SELECTIONTUR DE TENSION. Avant de brancher l'appareil, veilsz a ce que la tension indiquee sur I'appareil corresponde a toutension secteur. Remplacez impereativement les fusibles par des fusibles de meme type. 11 RACCORDEMENT SECTEUR. Utilisez le cordon d'alimentation fourni pour connecter l'appareil au secteur. Reportez-vous également aux consignes du chapitre "MISE EN SERVICE". 12 AUDIO IN. Entrées audio du DUALFEX PRO. Ces entrées sont sur prises Cinch et jacks 6,3 mm symétriques. 13 AUDIO OUT. Sorties audio du DUALFEX PRO. Les jacks et les prises Cinch correspondants sont reliés en parallèle.

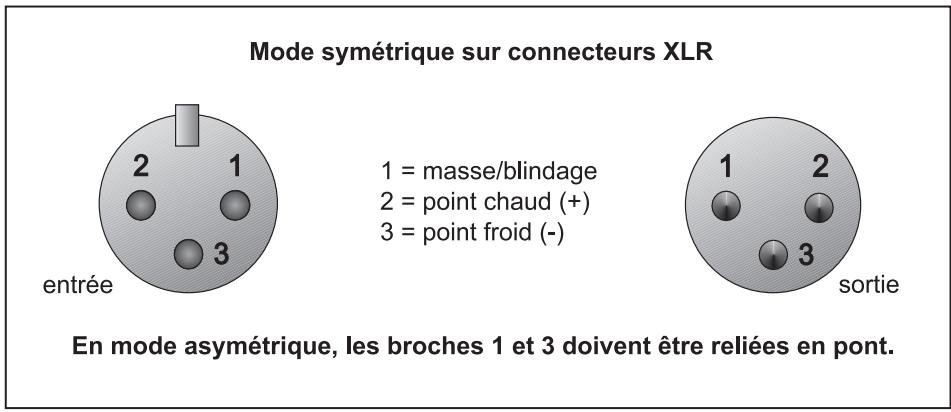

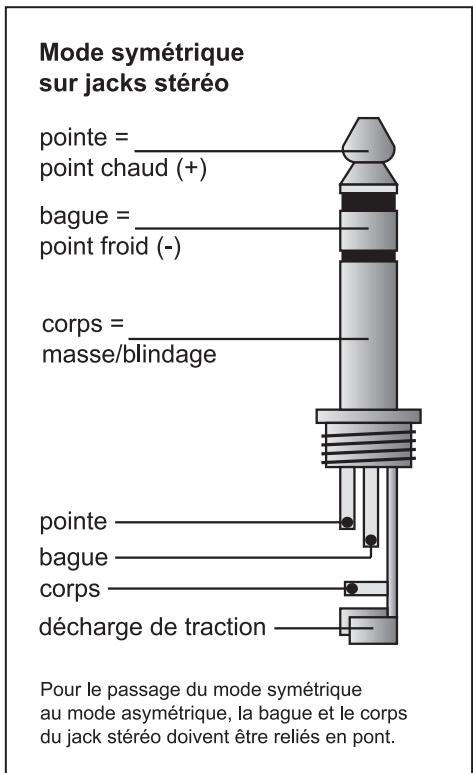

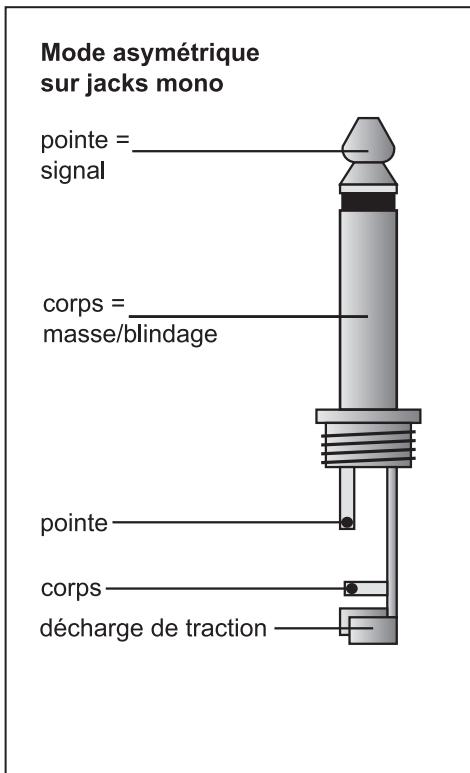

Fig. 3.5 : Comparaison des différents types de connecteurs

Entrées AUDIO

Connexions	prises Cinch et jacks 6,3 mm
Type	fibre RF, entree à symétrie électronique
Impédance	30 kOhms symétrique, 15 kOhms asymétrique
Gain d'entrée max.	+21 dBu symétrique et asymétrique
Taux de réjection de mode commun	typ. 40 dB, >55 dB @ 1 kHz
SORTIES AUDIO
Connecteurs	prises Cinch et jacks 6,3 mm
Type	étage de sortie électronique
Impédance	30 ohms, asymétrique
Niveau de sortie max.	+21 dBu, +20 dBm
CARACTERISTIQUES SYSTÈME
Bande passante	20 Hz à 20 kHz, +0/-0,5 dB
Réponse en fréquence	0,35 Hz à 200 kHz, +0/-3 dB
Rapport signal/bruit	>95 dBu, mesure non pondérée, 22 Hz à 22 kHz
DHT	0,008 % typ. @ +4 dBu, 1 kHz, gain 1
	0,04 % typ. @ +20 dBu, 1 kHz, gain 1
Distorsion d'intermodulation	0,01 % typ. SMPTE
Diaphonie	<-100 dB, 22 Hz à 22 kHz
PROCESSEUR DE BASSES
Type	proceseur de basses "Dual Mode"
Low Mix	variable (0 à 6)
PROCESSEUR MULTIBANDE
Type	proceseur "Natural Sonic" avec VSP (Variable Sound Processing)
Tune	variable (1 à 8 kHz)
Process	variable (Enhancer à Exciter)
High Mix	variable (0 à 6)
SECTION PROCESSEUR SURROUND
Surround	variable (0 à 6)
TOUCHES DE FONCTION
Mode	active les modes "Soft" et "Tight" des basses.
In/Out	active le canal.
Surround	active la fonction Surround.
INDICATEURS
Touches de fonction	LED pour chaque touche
ALIMENTATION
Tension secteur	USA/Canada 120 V~, 60 Hz
	R.U./Australie 240 V~, 50 Hz
	Europe 230 V~, 50 Hz
	Modèle export général 100 - 120 V~, 200 - 240 V~, 50 - 60 Hz
Consommation	maximum 10 W
Fusible	100 - 120 V~: T 250 mA H
	200 - 240 V~: T 125 mA H
Raccordement secteur	embase IEC standard
DIMENSIONS/POIDS
Dimensions (approx.)	1,75" (44,5 mm) x 19" (482,6 mm) x 8,5" (217 mm)
Poids net (approx.)	2,2 kg
Poids avec emballage (approx.)	3,4 kg

La société BEHRINGER s'efforce de se tenir à la pointe des standards professionnels les plus exigeants. En conséquence, certains produits existants peuvent être amenés à connaître des modifications sans avis préalable. Il est donc possible que les caractéristiques techniques et l'aspect extérieur de l'appareil divergent des indications ou illustrations données.
