EPA40 - Table de mixage amplifiée BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage amplifiée portable avec haut-parleur intégré
Marque	BEHRINGER
Modèle	EPA40 (EUROPORT)
Dimensions (H x L x P)	217 mm x 180 mm x 284 mm
Poids	Environ 2,6 kg (sans bloc d'alimentation)
Puissance de sortie	40 W
Haut-parleur	5 pouces (127 mm) large bande
Alimentation secteur	100-240 V~, 50/60 Hz (adaptateur SMPS inclus)
Batterie intégrée	12 V DC / 2600 mAh, rechargeable
Temps de charge batterie	Environ 4 heures
Autonomie batterie	Jusqu'à 8 heures
Entrée micro (MIC IN)	Jack 6,35 mm asymétrique
Entrée ligne (LINE IN)	Jack 3,5 mm asymétrique
Micro fourni	BEHRINGER XM1800S, dynamique, supercardioïde, câble spiralé 1 m
Réglages	Volume micro (MIC LEVEL), interrupteur marche/arrêt (POWER)
Indicateurs lumineux	LED POWER (marche), LED CHARGE (charge en cours/terminée), LED LOW BAT (batterie faible)
Connecteur d'alimentation	Embase DC IN (bipolaire)
Accès batterie	Compartiment avec couvercle verrouillable
Utilisation prévue	Système de diffusion mobile pour réunions, visites guidées, manifestations scolaires
Entretien	Nettoyer avec un chiffon sec ; ne pas exposer à l'eau ou à l'humidité
Consignes de sécurité	Ne pas ouvrir le capot ; risque de choc électrique. Utiliser uniquement l'adaptateur fourni. Maintenir une ventilation suffisante.
Garantie	1 an (sous conditions, voir site BEHRINGER)

FOIRE AUX QUESTIONS - EPA40 BEHRINGER

Comment recharger la batterie de l'EPA40 ?

Branchez l'adaptateur secteur fourni sur l'embase DC IN de l'appareil. La LED CHARGE clignote en jaune pendant la charge et s'éteint lorsque la batterie est complètement chargée (environ 4 heures). Assurez-vous de charger complètement la batterie avant la première utilisation.

Quel micro est fourni avec l'EPA40 ?

Le micro fourni est le BEHRINGER XM1800S, un microphone dynamique à directivité supercardioïde, avec un câble spiralé de 1 mètre. Il se connecte à l'entrée MIC IN (jack 6,35 mm).

Comment éviter les larsens (feedback) avec l'EPA40 ?

Pour éviter les larsens, ne tenez jamais le micro devant le haut-parleur. Placez-vous toujours derrière l'appareil lorsque vous utilisez le micro. Réduisez le volume du micro (MIC LEVEL) si nécessaire.

Puis-je connecter un lecteur MP3 ou un smartphone à l'EPA40 ?

Oui, vous pouvez connecter une source audio externe (lecteur CD, MP3, smartphone) à l'entrée LINE IN (jack 3,5 mm). Utilisez un câble adapté (souvent fourni avec votre appareil).

Comment installer la batterie dans l'EPA40 ?

Ouvrez le couvercle du compartiment prévu à l'arrière de l'appareil. Insérez la batterie en orientant les contacts vers l'appareil, le pôle positif (rouge) du côté du panneau de commande (gauche en regardant l'arrière). Fermez le système de verrouillage puis le couvercle.

Que signifie la LED LOW BAT ?

La LED LOW BAT s'allume pour indiquer que la batterie intégrée doit être rechargée. Branchez l'adaptateur secteur pour recharger la batterie dès que possible.

Comment nettoyer l'EPA40 ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez jamais de liquides ou de produits abrasifs. Ne l'exposez pas à l'eau ou à l'humidité.

Quel est le poids de l'EPA40 ?

L'appareil pèse environ 2,6 kg sans le bloc d'alimentation. Il est conçu pour être facilement transporté grâce à sa poignée et sa sangle.

Puis-je utiliser l'EPA40 pendant qu'il est en charge ?

Oui, vous pouvez utiliser l'appareil tout en le rechargeant. Branchez simplement l'adaptateur secteur et utilisez-le normalement. La LED CHARGE indique l'état de la charge.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée ou branchez l'adaptateur secteur. Assurez-vous que l'interrupteur POWER est enfoncé. Si le problème persiste, contactez un revendeur agréé BEHRINGER.

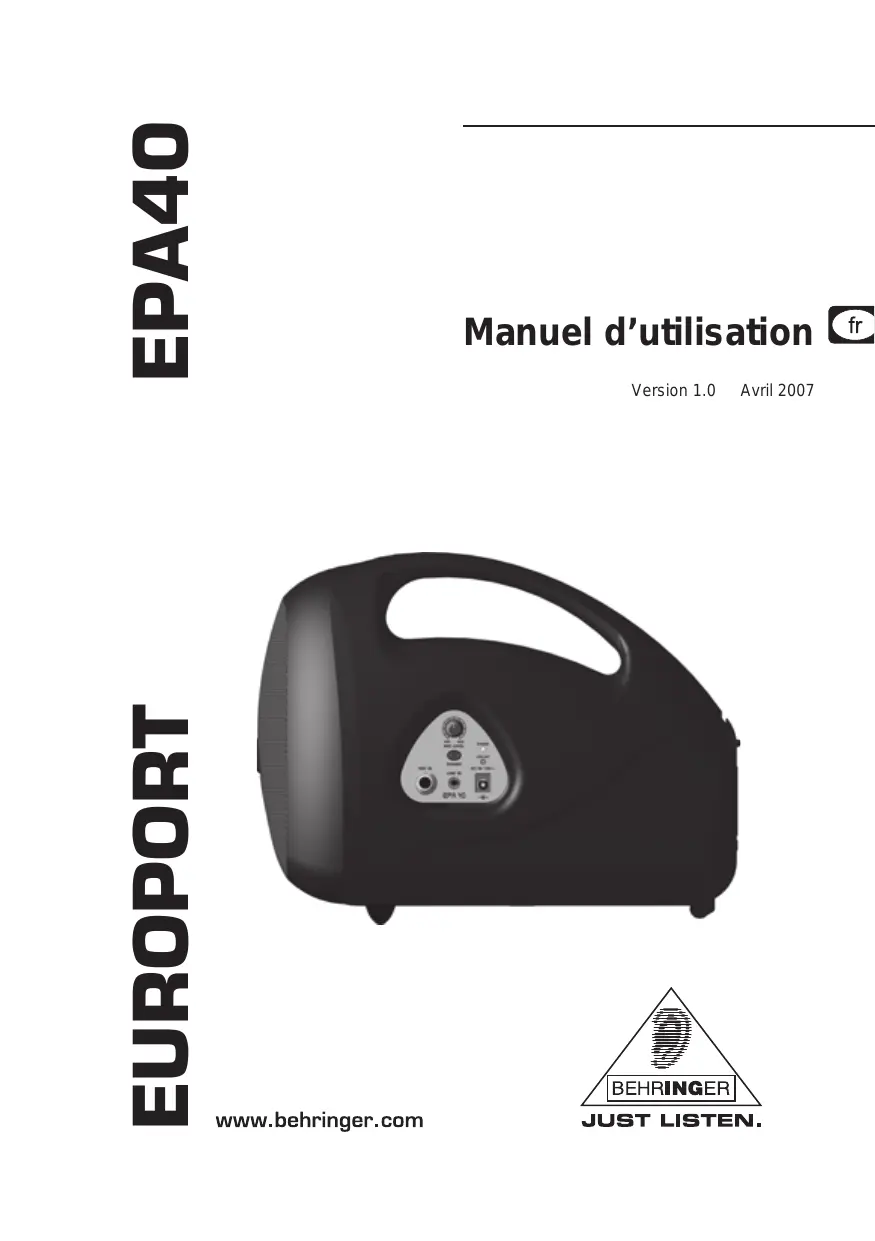

MODE D'EMPLOI EPA40 BEHRINGER

Manuel d'utilisation

Version 1.0 Avril 2007

www.behringer.com

Consignes de sécurité

ATTENTION: Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

AVERTISSEMENT: Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

1) Lisez ces consignes.

2) Conservez ces consignes.

3) Respectez tous les avertissements.

4) Respectez toutes les consignes d'utilisation.

5) N'utilisez jamais l'appareil à proximité d'un liquide.

6) Nettoyez l'appareil avec un chiffon sec.

7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).

9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.

10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil.

11) L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.

12) La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

13) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

14) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout

chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

15) Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.

16) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

17) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées

à un personnel qualifié. Pour éviter tout risque d'électrocution, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

Attention! L'appareil contient un accu. Ne mettez jamais d'accu dans une flamme! RISQUE D'EXPLOSION! Tout remplacement inadéquat des accus vous expose à des RISQUES D'EXPLOSION. Utilisez exclusivement des accus de même type.

TABLE des matières

1.1 Avant de commencer 3

1.1.1 Livraison 3 1.1.2 Mise en service 4 1.1.3 Enregistrement en ligne 4

1. Introduction

Merci de la confiance que vous nous avez accordée en achetant l'EUROPORT EPA40. Ce système de diffusion mobile pour réunions, visites guidées, manifestations scolaires, etc. possède un haut-parleur 5" large bande et délivre des performances sonores impressionnantes eu égard à son poids. Grâce à sa fabrication robuste, le micro ULTRAVOICE XM1800S fourni est particulièrement adapté aux rudesses des utilisations mobiles.

Le présent manuel est avant tout destiné à vous familiariser avec les commandes et connexions de votre appareil afin que vous puissiez en utiliser toutes les fonctions. À proès l'avoir lu attentivement, archivez-le pour pouvoir le consulter ultérieurement.

1.1.1 Livraison

Votre produit a été emballé dans nos usines avec le plus grand soin afin de lui garantir un transport en toute sécurité. Si l'emballage est endommagé, vérifiez que l'appareil ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez PAS l'appareil mais informez-en votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Utilisez toujours l'emballage d'origine afin d'éviter tout dommage à votre matériel lorsqu'vous l'envoyez ou le stockez. Ne laissez jamais le produit et son emballage dans les mains d'enfants sans surveillance. Pensez à respecter l'environnement si vous jetez l'emballage. Ne jetez pas d'accu dans les ordures ménagères. Veuillez déposer les accus défectueux ou inutilisés dans les points de collecte mis en place par les communes ou les commerçants. Déposez uniquement des accus totalement déchargés dans les points de collecte mis en place par les communes ou les commerçants. Les accus qui ne sont pas totalement déchargés doivent être protégés des courts-circuits. Les pôles ou les zones de contact électrique des accus peuvent être isolés en y collant du ruban adhésif.

1.1.2 Mise en service

ATTENTION! L'accu intégré doit être rechargé pendant au moins quatre heures avant la mise en service de l'appareil! Le chargement de l'accu s'effectue en branchant le bloc d'alimentation à l'appareil. La LED CHARGE indique l'état de la charge de l'accu: le chargement est terminé dès que la LED arrête de clignoter.

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le place pas au-dessus d'un ampli de puissance ou à proximité d'un chauffage afin de lui éviter toute surchauffe.

On alimenterte le produit à l'aide de son adaptateur secteur inclus. Utilisez uniquement ce bloc d'alimentation pour éviter tout dommage à votre équipement.

N'exposez jamais des accus à des chaleurs extrêmes (soleil, flamme, etc.)! Des températures ambiantes réduites peuvent amoindrir la capacité de charge de l'accu.

ATTENTION! L'appareil peut produire des volumes sonores extrêmes. Les niveaux de pression acoustique élevés fatiguent rapidement le système auditif et peuvent l'endommager de façon irrémédiable. Utilisez toujours l'appareil à des puissances raisonnables.

Avertissements importants pour l'installation : il est possible que la qualité sonore du produit soit amoindrie par le voisinage de puissants émetteurs radio/télé ou d'importantes sources de haute fréquences. Dans ce cas, augmentez la distance entre l'émetteur et l'appareil et utilisez exclusivement des câbles audio blindés.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet http://www.behringer.com. Vous y trouvez également nos conditions de garantie. La société BEHRINGER accorde un an de garantie* pour les defaults matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone]. Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales.

Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouverez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez les contacts correspondants dans la zone « Support » de notre site http://www.behringer.com. Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

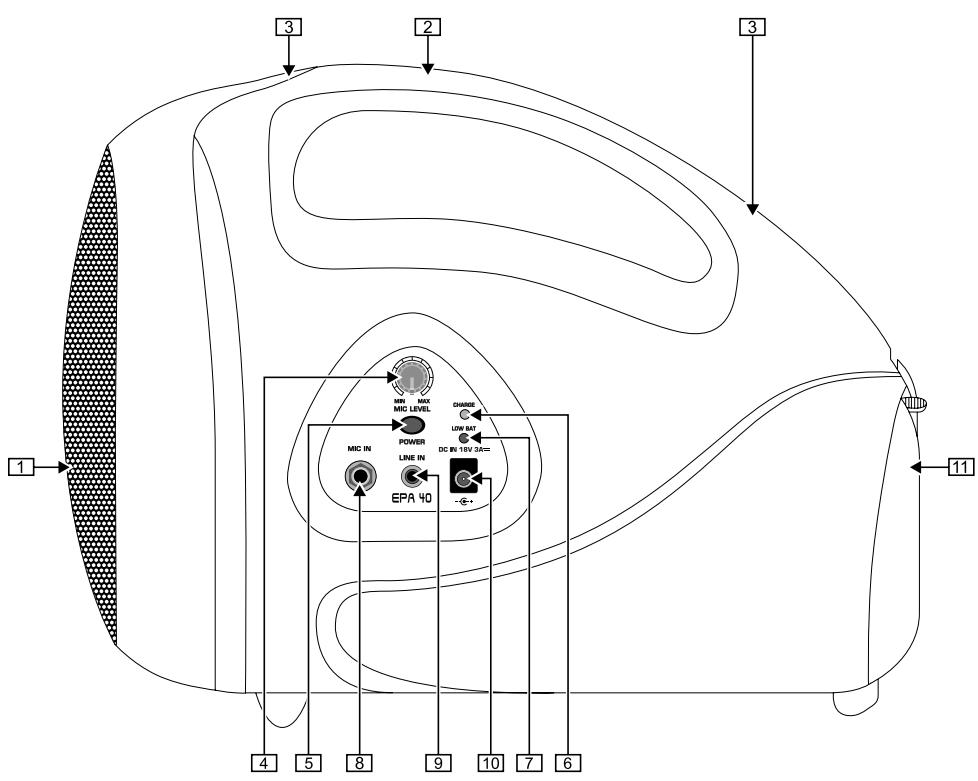

2. Commandes et connxions

HAUT-PARLEUR. 2 POIGNEE DE TRANSPORT. 3 CEILLETPOUR SANGLEDETRANSPORT. 4 Tournez le bouton MIC LEVEL pour regler le volume sonore.

5 Appuyez sur le commutateur POWER pour mettre l'appareil sous tension. La LED du commutateur POWER s'allume pour indiquer que l'appareil est en marche. Attention: Le commutateur POWER ne désolidarise pas totalement l'appareil de la tension secteur. Pour une séparation totale, débranchez l'appareil! Faites de même avant de laisser l'appareil inutilisé pendant un long laps de temps. 6 La LED CHARGE clignote en jaune pendant le chargement de l'accu. Elle s'éteint dès que l'accu est totalement chargé. 7 La LED LOW BAT signale que l'accu intégré doit être rechargé. 8 Reliez le micro BEHRINGER XM1800S fourni à l'entrée MIC IN.

Ne tenez jamais le micro devant le haut-parleur. Risque de larsen! Pendant l'utilisation de l'appareil, placez-vous toujours avec le micro derrière l'appareil afin d'éviter l'apparition de larsens. 9 Veuillez relier l'entrée LINE IN à une source sonore externe (lecteur CD, lecteur MP3, etc.).

Fig. 2.1: Vue latérale de l'EPA40

10 On effectue la liaison avec la tension secteur grâce à l'embase bipolaire DC IN. Le cordon d'alimentation correspondant est fourni. Utilisez l'appareil uniquement avec le bloc d'alimentation fourni. 11 COMPARTIMENT POUR L'ACCU ET LA SANGLE DE TRANSPORT. Ouvrez le couvercle du compartiment pour installer l'accu dans l'appareil. L'accu doit être installé dans la moitié inférieure du compartiment. Pour accéder au logement de l'accu, ouvrez son système de verrouillage.

Installation de l'accu : les contacts de l'accu doivent être dirigés vers l'appareil, le pôle positif (rouge) du côté du panneau de commande de l'EPA (sur la gauche quand on regarde l'arrière de l'appareil). Introduisez l'accu puis fermez le système de verrouillage. Fermez le logement de l'accu.

Installez l'accu en veillant à respecter les polarités.

Le NUMERO DE SERIE de l'appareil est situé sur la base de l'appareil.

3. Characteristiques techniques

MIC IN

LINE IN

Connecteur jack de 6,3 mm, asymétrique

Connecteur jack de 3,5 mm, asymétrique

Puissance de sortie

Haut-parleur

40W

Haut-parleur 5'' large bande

Type

Directivé

Longueur du câble

BEHRINGER XM1800S, dynamique

Supercardioide

1 m Câble à spirale

Alimentation électrique

Type d'accu

Temps de chargement

Autonomie de l'accu

Type du chargeur externe

Tension secteur

Connexion secteur

Par l'accu intégré

12 V DC / 2600 mAh

Env. 4 h

Jusqu'à 8 h

18 V DC / 3 A

100 - 240 V~, 50/60 Hz (SMPS)

Embase IEC standard

Dimensions/poids

Poids (sans bloc d'alimentation)

Env. 217mm× 180mm× 284mm

Env. 2.6 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'à propos les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont en aucun cas autorisés à représenter BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH.

TOUS DROITS RESERVES. © 2007 BEHRINGER International GmbH.
