PMH - Table de mixage amplifiée BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Marque	BEHRINGER
Modèle	Série PMH (PMH1000, PMH3000, PMH5000)
Type de produit	Table de mixage amplifiée (console amplifiée)
Dimensions (PMH1000)	122 x 390 x 425 mm
Poids (PMH1000)	8 kg
Dimensions (PMH3000)	122 x 476 x 460 mm
Poids (PMH3000)	10,8 kg
Dimensions (PMH5000)	122 x 596 x 496 mm
Poids (PMH5000)	13,3 kg
Alimentation	85-250 V~, 50/60 Hz (alimentation à découpage SMPS)
Consommation	500 W (PMH1000) / 700 W (PMH3000)
Fusible	T 5 A H 250 V (PMH1000) / T 6,3 A H 250 V (PMH3000)
Amplification (PMH1000)	2 x 300 W sous 4 Ω, 2 x 150 W sous 8 Ω, 1 x 600 W en pont
Amplification (PMH3000)	2 x 400 W sous 4 Ω, 2 x 200 W sous 8 Ω, 1 x 800 W en pont
Entrées micro	XLR symétrique avec alimentation fantôme +48 V, préamplis IMP
Entrées ligne	Jack 6,3 mm mono et stéréo, Cinch/RCA (selon modèle)
Égaliseur	Graphique 7 bandes (canaux mono : 80 Hz / 2,5 kHz / 12 kHz ; semi-paramétrique sur PMH5000)
Processeur d'effets	Intégré, 99 presets (réverb, chorus, delay, flanger, etc.)
Fonctions spéciales	Voice Canceller, FBQ Feedback Detection, Speaker Processing (PMH5000)
Sorties ampli	Connecteurs NEUTRIK® SPEAKON®
Sorties préampli	MAIN OUT, MONITOR SEND, CD/TAPE OUT
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Ne pas ouvrir l'appareil. Débrancher avant entretien. Éviter l'humidité.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un professionnel qualifié.
Garantie	Voir carte de garantie. Enregistrement en ligne sur www.behringer.com

FOIRE AUX QUESTIONS - PMH BEHRINGER

Comment utiliser le système FBQ de détection de larsens ?

Appuyez sur la touche FBQ IN pour activer le système. Les fréquences d'accrochage sont indiquées par la LED du fader correspondant sur l'égaliseur graphique. Abaissez lentement ce fader jusqu'à disparition du larsen. L'égaliseur doit être activé.

Comment connecter des enceintes à la console ?

Utilisez des câbles compatibles NEUTRIK® SPEAKON®. Selon le mode AMP MODE, branchez les enceintes sur les sorties OUTPUT A et/ou B. En mode stéréo, une enceinte sur chaque sortie ; en mode ponté, une seule enceinte de 8 Ω minimum sur OUTPUT B.

Qu'est-ce que la fonction Voice Canceller ?

La fonction Voice Canceller supprime les fréquences des voix sur le signal d'entrée CD/TAPE. Activez-la via le bouton VOICE CANCELLER pour du karaoké. Elle fonctionne uniquement sur l'entrée CD/TAPE.

Comment régler le niveau d'entrée d'un canal micro ?

Utilisez le potentiomètre TRIM pour régler le gain. Augmentez-le jusqu'à ce que la LED LEVEL SET s'allume sur les crêtes. Si la LED CLIP s'allume constamment, réduisez le gain. Ne pas utiliser simultanément l'entrée micro et ligne.

Comment utiliser le processeur d'effets intégré ?

Sélectionnez un preset avec l'encodeur PROGRAMME (appuyez pour confirmer). Réglez le niveau d'effet avec les potentiomètres FX TO MAIN et/ou FX TO MON. Activez le processeur avec la touche FX1/2 IN (PMH3000/5000).

Puis-je brancher un microphone dynamique avec l'alimentation fantôme activée ?

Oui, généralement cela est possible avec des micros symétriques. En cas de doute, consultez le fabricant. Ne branchez jamais un micro asymétrique lorsque l'alimentation fantôme est active.

Comment nettoyer la console ?

Débranchez l'appareil. Utilisez un chiffon sec pour nettoyer la surface. N'utilisez jamais de liquides ou de produits abrasifs. Veillez à ne pas obstruer les ouïes de ventilation.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Si le fusible est grillé, remplacez-le par un fusible de même type (voir caractéristiques techniques). Si le problème persiste, contactez un professionnel qualifié.

Comment utiliser le mode Bridge (ponté) ?

Placez le sélecteur AMP MODE en position BRIDGE. Connectez une seule enceinte de 8 Ω minimum à la sortie OUTPUT B. Ne jamais utiliser la sortie OUTPUT A en mode ponté. La puissance est doublée.

Où trouver le numéro de série ?

Le numéro de série se trouve sur le panneau arrière de l'appareil. Il est nécessaire pour l'enregistrement de la garantie en ligne sur www.behringer.com ou sur la carte de garantie.

MODE D'EMPLOI PMH BEHRINGER

Manuel d'utilisation

Version 1.1 Juillet 2004

Attention:

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Avertissement:

Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Caractéristiques techniques et apparences susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. NEUTRIK®, SPEAKON® et les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

47877 Willich-Münchheide, Allemagne.

Tel. [phone], Fax [phone]

Garantie :

Les conditions de garantie actuellement en vigueur sont contenues dans les modes d'emploi anglais et allemand. Au besoin, vous pouvez les télécharger en français sur notre site http://www.behringer.com ou les demander par téléphone au [phone].

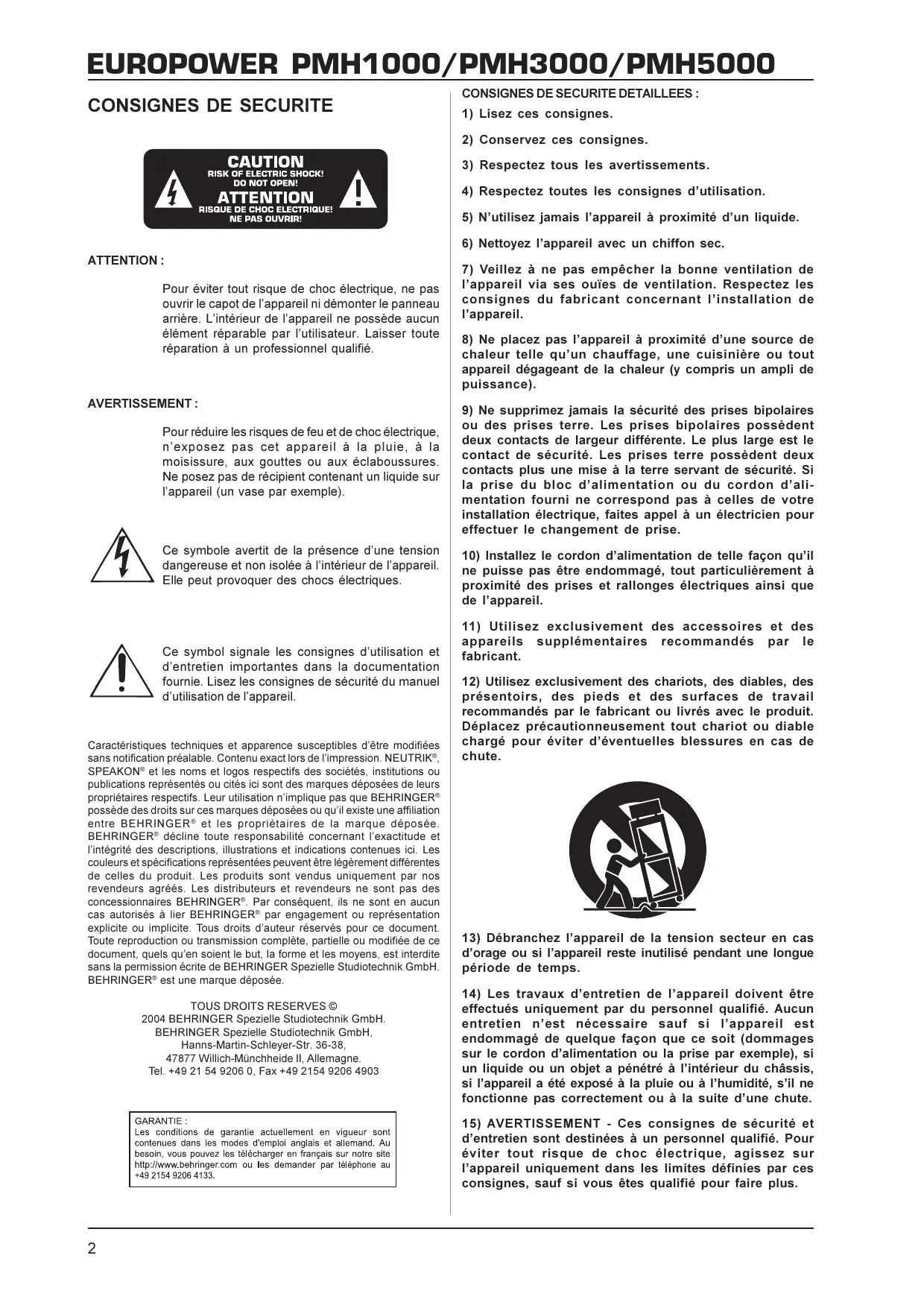

CONSIGNES DE SECURITE DETAILLEES :

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

13) Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 15) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

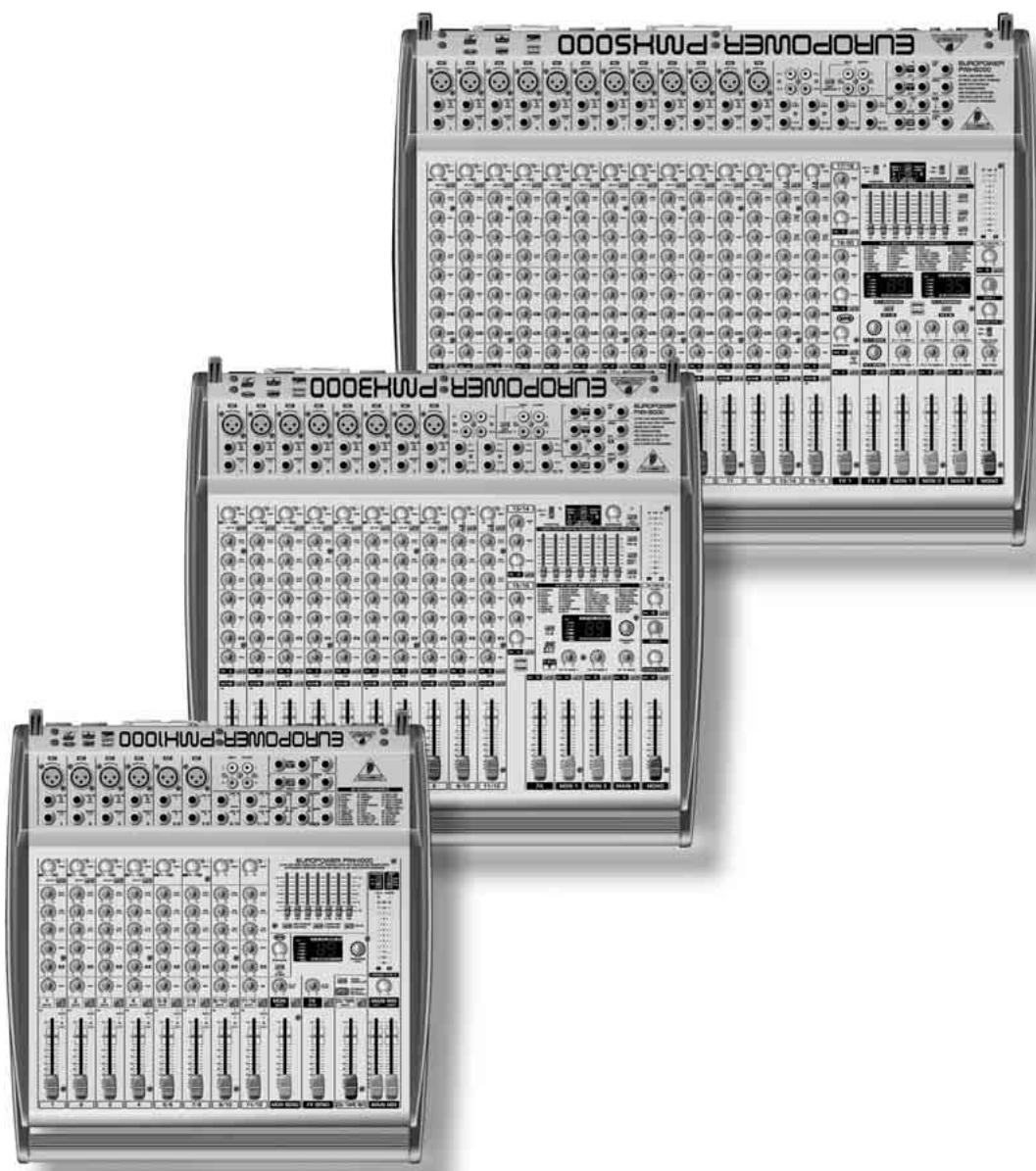

1. Introduction

Félicitations! En achetant votre EUROPOWER, vous avez fait l'acquisition d'une console amplifiée de dernière génération instaurant de nouveaux standards dans sa catégorie. Dès sa phase de développement, notre objectif était de concevoir un outil révolutionnaire adapté à un grand nombre d'applications. Le résultat est une console amplifiée exceptionnelle possédant d'innombrables fonctions ainsi qu'une connectique complète et de vastes possibilités d'extension.

Votre console amplifiée bénéficia de notre technologie d'amplification révolutionnaire COOLAUDIO permettant de réduire considérablement le poids et les dimensions de la console tout en lui assurant une puissance de sortie extrêmement élevée.

Parmi les autres points forts de l'EUROPOWER figurent également le Voice Canceller, un filtre permettant de supprimer les voix d'un enregistrement, la section FBQ, un système d'identification de fréquences d'accrochage, et la fonction Speaker Processing permettant d'adapter la réponse de la console à chaque type d'enceinte, le tout avec une résolution de 24 bits et 46 kHz. La console est également dotée de nos préamplis micro « invisibles » IMP garantissant à vos micros une sonorité claire comme du cristal dénuée de tout bruit résiduel et de toute distorsion.

Les consoles de la série PMH disposent également d'une alimentation interne à découpage de dernières générations (SMPS). Comparée aux alimentations classiques, elle présente l'avantage de s'adapter automatiquement à la tension secteur locale (de 100 à 240 volts) et de consommer beaucoup moins d'énergie en raison de son rendement supérieur.

BEHRINGER est spécialisé dans la conception et la fabrication d'équipements pour studios d'enregistrement professionnelles. Depuis de nombreuses années, nous fabriquons des produits destinés aux applications studio et live dont des micros, des racks (compresseurs, enhancers, noise-gates, processeurs à lampes, amplis casques, effets numériques, boîtes de direct, etc.), des moniteurs, des enceintes de sonorisation ainsi que des consoles professionnelles de live et d'enregistrement. Nous avons incorporé tout notre savoir-faire à votre EUROPOWER.

1.1.1 Livraison

Votre console a été emballée avec le plus grand soin dans nos usines afin de lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'elle ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyer pas l'appareil mais informez-en votre détaillant et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Pour manipuler et transporter votre table de mixage, nous vous recommendons d'utiliser une mallette afin d'en assurer une protection optimale. Utilisez toujours l'emballage d'origine afin de protégé au moins votre matériel lors de son stockage ou de son expulsion. Ne laissez jamais d'enfant sans surveillance manipuler l'appareil ou son emballage. Si vous jetez l'emballage, pensez à respecter l'environnement.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour de l'EUROPOWER est suffisante et ne la posez pas à proximité d'une source de chaleur afin de lui éviter tout problème de surchauffe.

Tout fusible défectueux doit impérativement être remplacé par un fusible de même type! Vous trouverez la valeur correcte du fusible au chapitre «CHARACTERISTIQUES TECHNIQUES». La connexion à la tension secteur s'effectue au moyen du câble d'alimentation fourni et de l'embase IEC standard. Ils sont conformes aux normes de sécurité en vigueur. Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

1.1.3 Garantie

Veuillez prendre le temps de nous retourner la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat sans quoi vous perdrez tout droit aux prestations de garantie. Vous trouverez le numéro de série sur le panneau arrière de l'appareil. Vous pouvez également enregistrer votre produit en ligne, sur notre site www. behringer. com.

1.2 Le manuel d'utilisation

Ce manuel est destiné à vous fournir une vue d'ensemble des commandes et connexions dont il présente l'utilisation en détail. Nous avons regroupé les commandes et connexions selon leurs fonctions afin que vous saisissez rapidement le fonctionnement de votre table de mixage. Les illustrations numérotées ci-jointes vous aident à retrouver facilement tous les éléments de votre console. Pour tout complément d'information concernant un thème précis, consultez notre site http://www.behringer.com dont les pages produit ainsi que le glossaire vous fourniront des précisions sur de nombreux termes spécialisés.

Attention!

Des volumes sonores élevés peuvent endommager votre système auditif ainsi que votre casque et vos haut-parleurs. Nous vous recommendons de fermer totalement le fader de sa section MAIN avant d'allumer votre console amplifiée. Travailliez toujours à des puissances raisonnables.

2. Commandes et connexions

Les chapitres suivants décrivent en détail toutes les fonctions de votre console amplifiée. Lisez-les en gardant la feuille jointe à portée de main : ses illustrations numérotées vous permettront de conserver une vue d'ensemble de l'appareil.

2.1 Canaux mono et stéreo reproduction

On règle le niveau d'entrée à l'aide du potentiomètre TRIM. Il doit être en butée gauche lorsque vous câblez ou décâblez une source sonore avec l'une des entrées. La commande TRIM sert aussi bien pour l'entrée micro que pour l'entrée ligne. La sérigraphie noire sous le bouton indique l'amplification d'un micro (de +10 à +60 dB pour les canaux dotés d'un préampli micro « invisible » IMP et de 0 à +40 dB pour les entrées micro classiques; PMH1000 uniquement, canaux 5/6 et 7/8). La sérigraphie « LINE » indique la sensibilité de l'entrée ligne. Elle s'étend de +10 à -40 dBu. PMH1000 : Pour les canaux 5/6 et 7/8 combinant mono et stéréo, cette sensibilité s'étend de +20 à -20 dBu. La LED LEVEL SET s'allume pour vous signaler que le niveau optimal est atteint. Les canaux mono de votre console possèdent un filtre coupe-bas LOW CUT à pente raide permettant d'éliminer les bruits résiduels présents dans le bas du spectre tels que ceux générés par les vibrations du sol. PMH3000/PMH5000 (canaux stéréo): Utilisez le sélecteur A/B pour CHOISIR entre les embase jacks 6,3 mm et les connecteurs cinch/RCA. En position « A», vous activez les entrées jack et en position « B » les entrées cinch.

5 Le potentiomètre HIGH de la section d'égalisation contrôle le niveau des hautes fréquences de son canal. 6 Le potentiomètre MID permet d'augmenter ou de réduire le niveau des médiums du canal. 7 PMH5000: Les canaux mono de la PMH5000 possèdent un filtre semi-paramétrique pour les mediums dont on peut faire varier la fréquence centrale de 100 Hz à 8 kHz à l'aide du potentiomètre FREQ. On modifie le niveau de la fréquence en tournant le potentiomètre MID.

L'égaliseur des canaux stéréo de la PMH5000 possède deux bandes de fréquences médianes fixes pour le traitement séparé des hauts-médiuns et bas-médiuns (respectivement 3 kHz et 400 Hz).

Le potentiomètre LOW permet d'augmenter ou de réduire le niveau des basses fréquences. Utilisez le potentiomètre MON pour définir le volume relatif du canal dans le bus Monitor (retours). La PMH3000 et la PMH5000 disposent d'un second potentiomètre MON (MON 2). Il permet de régler le volume du signal dans le second bus Monitor (retours). Le potentiomètre FX détermine le niveau du signal prélevé dans chaque canal et routé vers le processeur d'effets intégré. Ce même signal est également conduit à la sortie FX SEND (voir [64]). La PMH5000 étant dotée de deux potentiomètres FX (FX 1 et FX 2) et d'un connecteur de départ d'effet combiné (voir [46] et [64]), elle vous permet d'alimenter simultanément deux processeurs d'effets. N'oubliez pas que le processeur d'effets reste inaudible tant que les potentiomètres FX TO MON/ MAIN 40, 41, 42 sont en butée gauche. Le potentiomètre PAN(ORAMA) détermine la position du signal du canal au sein du bus principal stéréo Main Mix. Le fonctionnement du potentiomètre BAL(ANCE) des canaux stéréo correspond à celui du potentiomètre PAN des canaux mono. Il détermine la part relative des signaux droit et gauche de l'entrée avant qu'ils ne soient routés sur le bus général Main et la sortie stéréo Main. PMH3000/PMH5000 : Lorsque vous appuyez sur le bouton PFL (Pre Fader Listening), l'afficheur à LED gauche 34 indique le niveau d'entrée du canal avant son fader. Vous pouvez alors régler le niveau d'entrée optimal (0 dB) à l'aide du potentiomètre TRIM 1. Lorsque la fonction PFL est active, la LED de rappel correspondante s'allume.

Lorsque la LED LEVEL SET 2 reste allumée durablement, vous travaillez au niveau nominal optimal. En revanche, lorsque la LED CLIP s'allume, le niveau d'entrée est trop élevé et doit être réduit à l'aide du potentiamètre TRIM. La LED CLIP ne doit s'allumer que sur les crêtes du signal et jamais de façon constante.

16 Appuyez sur la touche MUTE pour supprimer le signal du canal du bus général Main Mix. Les signaux pré-fader (départ Monitor pour les retours) ne sont pas interrompus. Lorsque la touche MUTE est enfoncée, la LED de contrôle correspondante s'allume. 17 Le fader du canal détermine le niveau du signal du canal dans le bus général Main Mix.

2.1.1 Section d'entrée

Chaque canal mono propose une entrée micro sur XLR symétrique dotée d'une alimentation fantôme +48 V nécessaire au fonctionnement des micros électrostatiques (touche correspondante située sur le panneau arrière).

PMH1000 : Les deux canaux stéréo 5/6 et 7/8 disposent aussi d'une entrée micro sur XLR symétrique bénéficiant également de l'alimentation fantôme +48 V.

Éteignez votre système de diffusion avant d'activer l'alimentation fantôme pour ne pas lui transmettre le bruit de mise sous tension pouvant l'endommager.

19 Chaque canal mono possède une entrée ligne LINE IN sur jack 6,3 mm. Elle peut accueillir des signaux symétriques mais également des signaux asymétriques. N'oubliez pas que vous ne devez jamais utiliser simultanément l'entrée micro et l'entrée ligne d'un canal. Utilisez l'une ou l'autre! Pour alimenter un canal stéreo avec un signal mono de niveau ligne, vous devez impérativement utiliser l'entrée gauche. Elle route le signal mono sur les deux côtés. Cela n'est pas valable pour les canaux combinés mono/stéreo 5/6 et 7/8 de la PMH1000. 20 INSERT I/O. On utilise les points d'insertion (inserts) pour traiter le signal à l'aide d'un processeur de dynamique ou d'un égaliseur. Sur le trajet du signal dans les canaux, les inserts intervennent avant le fader, l'égaliseur et le départ MON/FX SEND. Les périphériques câblés en insertion traitent l'ensemble du signal original alors que les périphériques câblés en auxiliaire (habituellement des multi-effets) ajoutent un signal d'effet au signal original. C'est pourquoi il n'est pas avantageux de câbler en auxiliaire un compresseur ou un égaliseur. L'insert interrompt le trajet du signal dans le canal de la console, l'amène vers un périphérique (processeur dynamique et/ou égaliseur) puis est reconduit dans la console à l'endroit exact où il avait été détourné. Cette dérivation du trajet du signal ne se produit que lorsqu'un connecteur est logé dans l'insert (jack stéréo : pointe = sortie du signal, bague = entrée du signal). Tous les canaux mono sont pourvus d'inserts. [21] Pour le réglage de leur niveau d'entrée, les canaux stéreo possèdent un potentiomètre TRIM déterminant la sensibilité d'entrée de +20 à -20 dB.

PMH1000: Les canaux stéreo 5/6 et 7/8 possèdent chacun une entrée micro sur XLR. La préamplification des micros est ici réglable de 0 à +40 dB.

Chaque canal stéreo dispose de deux entrées ligne sur jack pour les côtés stéreo gauche et droit. Lorsque seul le connecteur gauche « L » est occupé, le canal fonctionne en mono. Le même signal est alors présent sur les côtés stéreo gauche et droit. Cela n'est valable que pour les canaux mono/stéréo combinés 5/6 et 7/8 de la PMH1000. Les canaux 13/14 et 15/16 sont assignés au bus principal Main Mix sans possibilité de réglage de niveau ou de traitement supplémentaire. On peut utiliser ces canaux par exemple pour accueillir les signaux d'une autre console et les amplifier grâce à l'étage de puissance de la PMH1000. 23 PMH3000: Les canaux stéreo 9/10 et 11/12 sont munis d'entrées cinch/RCA supplémentaires.

PMH5000 : Les canaux stéreo 13/14 et 15/16 sont également munis d'entrées cinch/RCA supplémentaires.

PMH3000/PMH5000 : Pour ces canaux, n'oubliez que vous devez sélectionner un type de connecteur (jack ou cinch) à l'aide de la touche A/B 4 dès qu'une entrée est occupée. [24] PMH3000/PMH5000 : Les deux canaux stéreo disposent chacun de deux potentiomètres Monitor pour les retours (MON 1/2) et d'un potentiomètre LEVEL [25]. Comme les autres canaux, ils possèdent également un bouton PFL. [25] Au lieu d'un fader, le canal est équipé d'un potentiomètre LEVEL. 26 Le bouton PHANTOM active l'alimentation fantôme de l'entrée XLR des canaux. Cette tension est nécessaire au fonctionnement des micros électrostatiques. La LED « +48 V » s'allume pour vous rappeler l'activité de l'alimentation fantôme. Lorsque l'alimentation fantôme est active, l'utilisation de micros dynamiques reste généralement possible à condition qu'ils soient symétriques. En cas de doute, contactez le fabricant du micro!

Ne cablez jamais de micro ou de boîte de direct à la console lorsque l'alimentation fantôme est activée. Avant d'activer l'alimentation fantôme, vérifiez que vos amplis façade et retours sont éteints. Sans avoir activé l'alimentation fantôme, attendez environ une minute avant de régler les niveaux d'entrée pour que le système ait le temps de se stabiliser. Attention! Ne cablez jamais de connecteur XLR asymétrique (broches 1 et 3 reliées) dans les entrées micro alors que l'alimentation est active. 27 Utilisez le sélecteur AMP MODE pour définir le mode de fonctionnement de l'étage de puissance de votre PMH :

PMH1000

MAIN: En mode « MAIN », votre console amplifiée fonctionne comme un ampli stéréo.

MON: Dans ce mode, le signal mono Monitor (retours) est routé sur la sortie OUTPUT A [71] et le signal général mono Main à la sortie OUTPUT B [72].

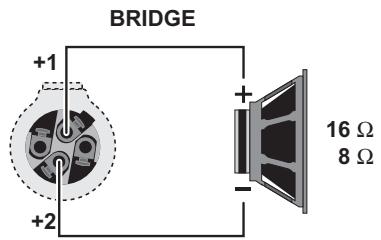

BRIDGE (mode mono bridgé) : En MODE BRIDGE AMP, les puissances des sorties OUTPUT A et B sont additionnelles et délivrées par la seule sortie OUTPUT B afin de vous fournir deux fois plus de puissance.

PMH3000/PMH5000

MAIN L/MAIN R. En mode « MAIN MIX », votre console fonctionne comme ampli stéréo.

MONO 1/MONO. Dans ce mode, le signal mono Monitor (retours) est routé sur la sortie OUTPUT A et le signal général mono Main sur la sortie OUTPUT B.

BRIDGE (mode mono bridgé) : En MODE BRIDGE AMP, les puissances de sortie des OUTPUT A et B sont additionnelles et délivrées par la seule sortie OUTPUT B pour que vous bénéficiaz du double de puissance.

En mode BRIDGE, reliez une seule enceinte de 8 Ω d'impédance minimale à la sortie OUTPUT B! N'utilisez JAMAIS la sortie OUTPUT A dans ce mode! Dans tous les autres modes de fonctionnement, l'impédance des enceintes connectées aux sorties ne doit pas être inférieure à 4 Ω. N'oubliez pas que la puissance supportée par l'enceinte alimentée par la sortie OUTPUT B en mode mono bridge (BRIDGE AMP MODE) est beaucoup plus élevée que dans les modes parallèles. Pour en savoir plus, lisez les indications figurant sur le panneau arrière de la console. Pour être sûr que la polarité de vos câbles d'enceinte est correcte, respectez les indications concernant l'affectation des broches figurant sur le panneau arrière de l'appareil (voir aussi [71] et [72]). [28] PMH5000: La touche SPEAKER PROCESSING active un filtre permettant d'adapter la console aux caractéristiques physiques de vos enceintes. Si vos enceintes possèdent une réponse insuffisante dans les graves, cette fonction vous permet de supprimer la zone de fréquences en question du signal de sortie de la console. Vous accordez ainsi la réponse de la console sur celle de vos enceintes. 29 PMH1000/PMH5000 : Lorsque la touche STANDBY est enfoncée, tous les canaux sont coupés. Au cours de pauses ou de changements de scène, vous évitez ainsi la transmission de bruits indésirables dans la sono via les micros qui peuvent, au pire, endommager les membranes de vos enceintes. Ce circuit présente l'avantage majeur de vous permettre de laisser tous les faders ouverts pour diffuser la musique d'un lecteur CD alimentant l'entrée stéréo CD/TAPE IN (voir [55]). L'autre avantage est que les faders des canaux peuvent conserver leurs réglages respectifs.

2.2 Égaliseur et FBQ

Notre console amplifiée possède un égaliseur graphique 7 bandes permettant de corriger l'acoustique des lieux. Lorsque ses faders sont en position « 0 », le signal n'est pas traité. Pour augmenter le niveau d'une bande de fréquences, montez le fader correspondant. Pour réduire le niveau d'une bande de fréquences, abaissez le fader correspondant. Le « comportement » de l'égaliseur dépend de la position du sélecteur bouton AMP MODE (voir 27). On active le système FBQ de détection de larsens en appuyant sur la touche FBQ IN. Pour ce faire, l'égaliseur doit

être en fonction (voir 33). Les fréquences d'accrochage sont alors signalées par l'intensité lumineuse de la LED du fader de la bande de fréquences dans laquelle elles apparaissent. Abaissez lentement le fader en qu'ac que le larsen disparaisse et la LED est cette fonction concerne le bus général Main Mix sous des retours (Monitor).

PMH1000 : La touche FBQ FEEDBACK DETECTION possède la même fonction que sur les PMH3000 et PMH5000.

Utilisez la touche MAIN/MON 1 pour décider si l'égaliseur traite le bus général Main Mix ou le bus Monitor (retours). L'égaliseur stéréo traite le Main Mix lorsque la touche est relâchée. Dans ce cas, l'égaliseur ne traite pas les retours. Inversement, l'égaliseur traite le bus Monitor lorsque la touche est enfoncée. Le bus Main Mix est alors non traité. PMH1000 : La touche MAIN MIX/MONITOR possède la même fonction que sur les PMH3000 et PMH5000. On active l'égaliseur en appuyant sur la touche EQ /N. Une fois l'égaliseur activé, les LED des faders s'allument. Cet afficheur à LED vous indique le niveau de sortie du signal du bus général Main. La LED supérieure L/M s'allume pour vous avertir que le limiteur de l'étage de puissance de l'EUROPOWER traite un niveau de sortie trop élevé.

PMH1000: Au-dessus de la LED LIM se trouvent les LED PHANTOM [26] et POWER. Cette dernière s'allume dès que l'appareil est sous tension.

La LED LIM et l'afficheur à LED ne s'allument PAS lorsqu'un signal externe alimente les connecteurs PWR AMP INSERT [61].

35 Voici un récapitulatif de toutes les presets du processeur d'effets intégré. 36 L'afficheur de niveau à LED du multi-effet doit toujours indiquer un niveau suffisamment élevé. Veillez à ce que la LED Clip ne s'allume que sur les crêtes du signal. Si elle reste constamment allumée, le processeur d'effets est en surcharge et peut générer des distorsions désagréables. Le fader FX SEND (PMH1000) ainsi que les faders FX 1 et FX 2 (PMH3000/PMH5000) réglement le niveau du signal transmis aux multi-effets internes et aux sorties FX SEND. 37 L'afficheur des multi-effets indique la preset sélectionnée. [38] PMH3000/PMH5000: FX1/2 IN. Une pression sur l'une de ces touches active le processeur d'effets correspondant. [39] PMH1000/PMH3000: PROGRAMME. Tournez l'encodeur pour sélectionner un algorithme d'effet. Le numéro de la preset clignote. Il suffit alors d'appuyer brièvement sur l'encodeur pour confirmer votre choix et activer l'effet. PMH1000: On ne peut pas allumer ou éteindre le processeur d'effets qui reste toujours en fonction. Pour l'utiliser, il suffit donc de régler la proportion d'effet ajoutée aux signaux MAIN ou MON à l'aide du potentiomètre correspondant (40 et 42).

PMH5000: La PMH5000 possède deux multi-effets séparés que l'on peut faire fonctionner indépendamment l'un de l'autre. Les touches FX1/2 IN [38] permettent d'activer chaque processeur.

40 PMH3000/PMH5000 : La commande FX 1/2 TO MON 1 vous permet de régler la part d'effet dans le bus Monitor (retours). Lorsque ce potentiamètre est en butée gauche, aucun effet n'est ajusté au signal du bus Monitor.

PMH1000 : Le potentiamètre FX TO MON possède la même fonction que sur les PMH3000 et PMH5000.

41 La commande FX 1/2 TO MON 2 vous permet de régler la proportion d'effet dans le bus Monitor 2 (second circuit de retours). Lorsque ce potentiomètre est en butée gauche, aucun effet n'est ajouté au signal du bus Monitor 2.

42 On règle la proportion d'effet ajouté au signal du bus général Main Mix à l'aide du potentiomètre FX 1/2 TO MAIN. Lorsque cette commande est en butée gauche, aucun effet n'est ajouté au signal du bus général Main Mix.

PMH1000: Le potentiametre FX TO MAIN possede la meme fonction que sur les PMH3000 et PMH5000.

Voiture console possède un effet supplémentaire élargissant

l'image stéreo et conférant au son un caractère exceptionnellement vivant et transparent. Utilisez le potentiomètre Surround pour régler l'intensité de cet effet.

La touche XPQ TO MAIN active l'effet de traitement de l'image stéreo. Enoncez la touche AFL (After Fader Listening) pour activer la fonction d'écoute solo permettant d'écouter isolément un ou plusieurs signaux via la sortie PHONS/CTRL [65]. Lorsque la fonction AFL est activée sur l'un des canaux de la section générale Main, vous n'entendez plus que le signal de ce canal. On modifie le volume avec le fader du canal en question. Le fait que la fonction AFL soit active ne change rien aux signaux des bus Main et Monitor, à condition, bien entendu, de ne pas modifier la position du fader. Lorsque la fonction AFL est active, la LED correspondante s'allume. La PMH1000 ne dispose pas de fonction AFL. PMH1000: FaderFXSEND.

PMH3000: FaderFX.

PMH5000: FadersFX1/2.

Il s'agit ici des faders de départ général vers les processeurs d'effets. Ils contrôlent le niveau des signaux transmis aux processeurs d'effets et aux sorties FX SEND [64] (voir aussi [11] et [12]).

PMH1000: Fader MONSEND.

PMH3000/PMH5000: Faders MON1/2.

Ces faders déterminent le volume du signal de bus Monitor (retours) (voir aussi 9 et 10).

PMH1000: Ces deux faders réglement le volume du signal du bus général Main Mix à la sortie Main.

PMH3000/PMH5000: Le fader MAIN 1 commande le volume général de l'EUROPOWER. Le signal général Main est délivré par la sortie MAIN 1 (voir aussi [58]).

49 PMH3000/PMH5000: Le fader MONO permet de régler le volume de la somme mono (voir aussi [63]). PMH5000: Le filtre SUB FILTER traite la somme mono. Il supprime du signal toutes les fréquences situées au-dessus de cette sélectionnée (voir [51]). La sortie MONO OUT (voir [63]) est donc parfaite pour alimenter un subwoofer. Pour activer le filtre, le sélecteur doit être en position « On ». PMH5000: Le potentiomètre SUB FREQ détermine la fréquence seuil sous laquelle le subwoofer doit travailler. La plage de réglage s'étend de 30 à 200 Hz.

[52] Le potentiomètre PHONS/CTRL R règle le volume du casque ou du système d'écoute de la cabine de régime (voir aussi [65]). [53] PMH3000/PMH5000: Le potentiomètre MAIN 2 détermine le volume du signal de la sortie MAIN 2 (voir aussi [59]). Ce signal est identique au Main 1. Il possède sa propre sortie et son propre réglage de volume. [54] PMH3000/PMH5000: Utilisez le potentiomètre CD/TAPE IN pour régler le volume du signal ligne alimentant l'entrée CD/TAPE INPUT [55]. Utilisez la touche PFL pour écouter le signal tel qu'il est avant le potentiomètre.

PMH1000 : Utilisez le fader CD/TAPE RET pour régler le signal ligne alimentant l'entrée CD/TAPE INPUT [55]. La touche CD/TAPE MUTE permet de couper (« muter ») ce canal.

2.4.1 Section connexions

Les connecteurs CD/TAPE INPUT (cinch/RCA) sont conçus pour recevoir un signal stéréo. Vous pouvez les alimenter avec un lecteur CD, une platine cassette ou toute autre source de niveau ligne. Activez la fonction VOICE CANCELERS pour supprimer les fréquences propres aux voix du signal CD/TAPE INPUT.

Cette fonction s'adresse par exemple aux applications de karaoke et permet de supprimer la partie de chant d'un morceau pour pouvoir chanter seul sur la musique.

La sortie CD/TAPE OUTPUT délivre le signal stéreo du bus général de la console. Utilisez-la pour enregistrer votre mixage sur un DAT par exemple. Lorsque la sortie CD/TAPE OUT est reliée aux entrées d'un enregistrateur dont les sorties sont câblées avec l'entrée CD/TAPE IN, des larsens peuvent apparaître lorsque la fonction d'enregistrement du magnéto est activée. Par conséquent, nous vous conseillons de désactiver les sorties de l'enregistrateur ou d'atténuer totalement le signal de l'entrée CD/TAPE (voir 54) ! 58 Utilisez la sortie MAIN OUT pour alimenter un ampli externe avec le signal du bus général Main de la console. Cela vous permet par exemple d'utiliser votre PMH comme une console non amplifiée avec effets. Cette sortie délivre le signal avant qu'il n'atteigne l'étage de puissance. Les deux grosses PMH possèdent une seconde sortie MAIN réglable séparément (MAIN 1/2). 60 Raccordez les amplis des retours ou les retours amplifiés aux sorties MON 1/2 SEND délivrant le mixage réalisé avec les potentiomètres MON des canaux. Ce mixage est destiné aux musiciens sur scène. 61 Le point d'insertion POWER AMP INSERT permet d'alimenter l'étage d'amplification de la console avec un signal externe. Le paramètre AMP MODE n'a aucune influence sur ce signal. 62 L'embase FOOTSWITCH est destinée au raccordement d'une pédale de commutation standard commandant le « bypass » d'effet. Elle permet donc d'activer ou désactiver le processeur d'effets. Sur la PMH5000, vous pouvez utiliser une pédale double pour « bypasser » séparément les multi-effets FX1 et FX2. La pointe du jack correspond à l'effet FX 1 et la bague à l'effet FX 2. [63] PMH3000/PMH5000: La sortie MONO OUT est idéale pour alimenter un subwoofer. Si tel est le cas, le potentiomètre SUB FILTER de la PMH5000 vous permet de supprimer toutes les fréquences du signal situées au-dessus de la fréquence maximale que le subwoofer peut restituer. 64 La sortie FX SEND délivre le signal de départ d'effet réalisé avec les potentiomètres FX SEND des canaux. Reliée-la à l'entrée d'un processeur d'effets externe par exemple. Les canaux de la PMH5000 possèdent deux potentiomètres FX (voir [12]) permettant de réaliser deux départs d'effets délivrés par l'un unique connecteur FX SEND (FX SEND 1+2).

Remarque : le signal de départ d'effet est routé parallèlement sur la sortie FX SEND et sur le multi-effet interne. Bien qu'utilisables simultanément, ces deux options se partagent un réglage commun. PMH5000 : Raccordez always un jack stéréo à la sortie FX SEND. La pointe du jack correspond au signal FX1 et la bague au signal FX2. [65] La sortie PHONS/CTRL peut alimenter un casque stéréo ou un système d'écoute stéréo (moniteurs).

2.5 Panneau arrêté

[66] On effectue le raccordement à la tension secteur via l'EMBASE IEC et le cordon d'alimentation fourni. [67] Le PORTE-FUSIBLE vous permet de remplacer le fusible par un fusible de même type. Pour connaître la valeur adequate du fusible, consultez le chapitre « CARACTERISTIQUES TECHNIQUES » [68] On allume la console avec le commutateur POWER. Vérifie qu'il est en position « Arrêt » avant de brancher la console sur la tension secteur. Remarque: Le commutateur POWER ne désolidarise pas totalement la console de la tension secteur. C'est pourquoi nous vous recommendons de débrancher la console avant de la baisser inutilisée pendant un long laps de temps. 69 NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie dument remplie dans les 14 jours suivant la date d'achat ou d'enregistrer votre produit en ligne sur le site www. behringer. com sans quoi vous perdrez tout droit aux prestations de garantie. Voici l'emplacement du ventilateur de votre console. La PMH5000 est munie de deux ventilateurs. 71 Selon le mode de fonctionnementCHOsi (voir 27), la sortie OUTPUT A (LEFT) delivre soit le cote gauche du signal general Main stereo, soit le signal Monitor (retours) mono. N'utilisez JAMAIS cette sortie en mode mono bridge. 72 Selon le mode de fonctionnementChoisi, la sortie OUTPUTB (RIGHT/BRIDGE) delivre soit le cote droit du signal general Main stéreo, soit la somme générale Main mono, soit le signal general Main mono bridgé. En mode BRIDGE, ne reliez JAMAIS plus d'un baffle à la sortie OUTPUT B. L'impédance de cette enceinte doit être d'au moins 8 Ω! N'utilise JAMAIS la sortie OUTPUT A en mode BRIDGE! Dans tous les autres modes de fonctionnement, l'impédance des enceintes connectées aux sorties ne doit pas être inférieure à 4 Ω.

3. Processeur d'effets numerique

L'une des particularités des consoles PMH réside dans leur multi-effet intégré. Il possède la même qualité que notre célèbre processeur rackable VIRTUALIZER PRO DSP2024P. La PMH5000 possède deux multi-effets identiques. Le processeur d'effets interne

fournit 99 préréts différents parmi lesquels on retrouve des algorithmes reverb, chorus, flanger, delay, vocal distortion ainsi que diverses combinaisons d'effets.

CATHEDRAL : Une reverb très dense et très longue réproduisant l'acoustique d'une grande cathédrale. Elle est particulièrement adaptée aux instruments solo et aux voix sur les morceaux lents. Vous avez le choix entre deux variations.

PLATE: Le son des reverbs à plaque d'autrefois. Un classique pour le traitement d'une batterie (caisse claire) et d'une voix. Le deuxième programme possède une brillance très importante.

CONCERT: Cette preset vous laisse le choix entre l'acoustique d'un petit théâtre ou celle d'une grande salle de concert. Cette reverb est très proche de l'algorithmme Studio, mais elle est plus vivante et plus riche en haute fréquences.

STAGE: Cette reverb est idéale pour donner de l'ampleur à des nappes de synthé ou à une guitare acoustique par exemple.

ROOM: On entend très distinctement les murs du lieu simulé par ce programme. Idéal pour les traitements discrets (sur les voix rap ou hip hop par exemple), il confère un caractère naturel aux prises d'instrument très sèches.

STUDIO: Cette simulation possède également deux variations. Les deux programmes seront de façon très naturelle et sont très polyvalents.

SMALL HALL: Simulation vivante (réflexions fortes) d'une salle de taille variable idéale pour le traitement d'une batterie.

AMBIENCE: Ce programme simule une pièce de taille moyenne sans réflexion tardive.

EARLY REFLECTIONS : Les premières réflexions très marquées de cette reverb dense convennent parfaitement aux signaux dynamiques (battery, percussion, bass slappée, etc.).

Spring REVERB : La Spring Reverb simule une reverb à ressort classique.

GATED REVERB : Une reverb classique dont la queue est coupée. Cet effet est devenu célèbre grâce au morceau « In the Air Tonight » de Phil Collins. Les deux variations se différencient par la durée de la reverb.

REVERSE REVERB: Voici une reverb inversée : la reverb monte doucement et s'amplifie progressivement.

CHORUS: Cet effet transpose légèrement le signal original. Il en résulte une oscillation agréable en liaison avec une variation de la hauteur du son. L'effet chorus est utilisé tellement souvent pour donner de l'ampleur aux signaux que tout conseil concernant son domaine d'application serait réducteur. La vitesse de modulation permet d'obtenir un effet chorus lent à rapide.

SYMPHONIC : Voici un effet chorus huit voix (!).

FLANGER: L'expression anglaise « flange » signifie bobine de bande magnétique et explique également les caractéristiques de cet effet. À l'origine, l'effet flanger était réalisé à l'aide de deux enregistreurs à bande synchronisés. Le même signal était enregistré sur les deux machines (un solo de guitare par exemple). En appuyant un doigt sur la bobine gauche de l'un des enregistreurs, on ralentissait sa vitesse de lecture. Le retard ainsi provoqué entraînait un déplacement de phase des signaux. Vous avez le choix entre « Medium Flanger » et « Bright Flanger », ce dernier étant plus riche en hautes fréquences.

PHASER: Le phaser fonctionne en ajoutant au signal audio un second signal dont la phase est décalée. Le son semble alors plus dense et plus vivant. Cet effet est souvent utilisé sur les guitares et sur les nappes de synthé. Dans les années 70, on le retrouvait sur d'autres instruments tels que des pianos électriques. Vous pouvez choisir entre quatre phasers différents.

ROTARY SPEAKER: Simulation de l'effet d'orgue classique traditionnellement généré moyeu d'une ébenisterie très lourde ou avec des haut-parleurs rotatifs.

DELAY: Le delay est constitué de répétitions retardées du signal entrant. Vous trouverez certainement l'effet qui vous convient parmi les dix variations disponibles.

ECHO: Tout comme le delay, l'écho est une répétition retardée du signal d'entrée. Cependant, ses répétitions possèdent moins

d'effets. Cet effet simule le comportement d'un écho à bande tel qu'on l'utilisait avant l'ére numérique.

MULTI TAP: Ce delay génère des répetitions « se déplaçant » dans l'espace stéréo (gauche, centre, droite). Quatre variations sont disponibles.

CHORUS & REVERB: Cet effet combine un chorus et une reverb. La durée de la reverb varie d'un programme à l'autre.

FLANGER & REVERB: Il s'agit de la combinaison d'un effet flanger et d'un effet reverb.

Phaser & Reverb: Combinaison d'un phaser stéréo classique et d'une reverb. L'effet phaser est associé à des reverbs de durée différente.

ROTARY SPEAKER & REVERB: Il s'agit de la combinaison d'un Rotary Speaker et d'une reverb.

DELAY & REVERB : La combinaison delay / reverb est la plus répandue pour le traitement des voix, des guitares solo, etc.

PITCH & REVERB: Le Pitch Shifter transpose légèrement le signal et la reverb y ajoute de la profondeur.

DELAY & CHORUS: Pendant que le chorus élargit le signal, le delay réalise des effets de répétition intéressants. On peut par exemple traiter une ligne de chant avec cet algorithme. Il lui confère alors un effet marquant sans perte de précision sonore.

DELAY & FLANGER: Cet effet est parfait pour obtenir des voix au son moderne et un peu psychédélique.

DELAY & PITCH: La répétition du signal audio est complétée par un agréable effet de flottement.

3 VOICE PITCH : Ce Pitch Shifter permet de transposer une voix comme cela est souvent fait pour les bandes son de dessins animés.

LFO BANDPASS: En général, on utilise les filtres pour traiter la bande passante d'un signal. Le contrôle passe-bande traite une plage de fréquences donnée, les fréquences se situant au-dessus ou au-dessous de cette bande de fréquences étant supprimées. Cet effet compte un LFO (Low Frequency Oscillator) permettant de moduler le signal.

VOCAL DISTORTION: Cet effet est très à la mode pour distordre les voix et les boucles de batterie.

VINYLIZER : Cet effet produit les craquements des derniers disques vinyliques.

SPACE RADIO: Cet effet simule les sons produits par une radio lorsqu'on recherche une station. On peut l'utiliser pour réaliser des bruitages par exemple.

TEST TONE: Ce générateur sonore (fréquence sinusoidale de 1 kHz) est précieux pour le réglage des niveaux d'une sono.

4.1 Raccordement au secteur

En cas de changement de fusible, utilisez impérativement un fusible de même type.

On effectue le raccordement avec la tension secteur à l'aide du cordon secteur et de l'embase IEC. Ils sont conformes aux normes de sécurité en vigueur.

Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

4.2 Liaisons audio

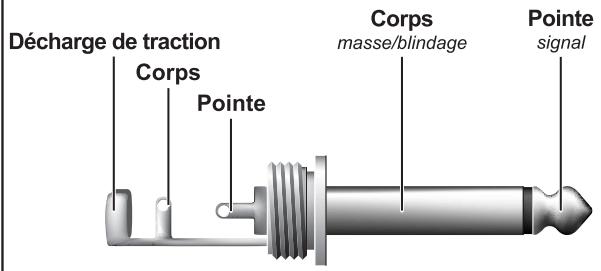

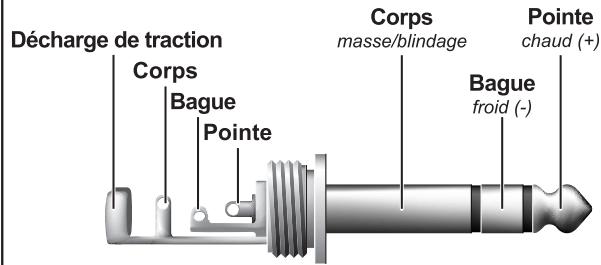

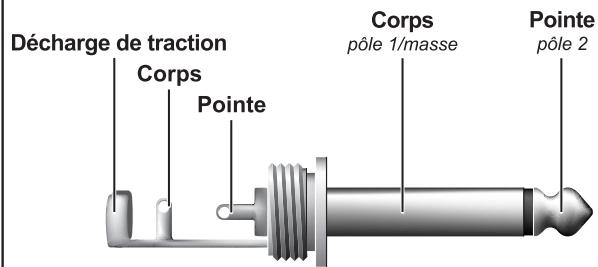

Les entrées et sorties sur jacks de l'EUROPOWER BEHRINGER sont des embases jack mono asymétriques à l'exception des entrées ligne mono symétriques. Bien entendu, vous pouvez utiliser la console indifféremment avec des liaisons symétriques et asymétriques. Les entrées et sorties stéréo Tape sont des embases cinch/RCA.

Assurez-vous de la compétence suffisante des personnes qui installent et utilisent votre appareil. Pendant et après l'installation, vérifiez qu'elles sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre matériel.

Fonctionnement asymétrique avec jack mono 6,3 mm Fig. 4.1: Jack mono 6,3 mm

Fonctionnement symétrique avec jack stéreo 6,3 mm Pour le passage du mode de fonctionnement symétrique au mode de fonctionnement asymétrique, il faut ponter la bague et le corps.

Fig. 4.2: Jack stéréo 6,3 mm Fonctionnement symétrique avec des connexions XLR Entrée

1 = masse/blindage 2 = chaude (+) 3 = froide (-)

Fig. 4.3: Connecteurs XLR En cas de fonctionnement asymétrique, il faut ponter la broche 1 et la broche 3.

Sortie

Jack mono pour pédale marche/arrêt

Fig. 4.4: Jack mono pour pédale La pédale relié brievement les deux pôles Fig. 4.4: Jack mono pour pédale. La pédale relie brièvement les deux pôles.

4.3 Connecteurs d'enceinte

Votre console EUROPOWER dispose de connecteurs de haute qualité (compatibles NEUTRIK® SPEAKON®) garantissant une utilisation dénuée de tout problème. Les connecteurs SPEAKON® ont été conçus spécialement pour les enceintes de forte puissance. Le connecteur se verrouille dans l'embase de telle sorte qu'il ne puisse pas être arraché par inadvertance. Il protège des chocs électriques et assure une polarité correcte. Chacun des connecteurs délivre uniquement le signal qui lui est attribué (lisez les sérigraphies du panneau arrière de la console).

Vue avant Fig. 4.5 : Connecteur pour baffle professionnel

Pour cabler vos enceintes avec la console EUROPOWER, utilisez exclusivement des câbles standard (compatibles NEUTRIK® SPEAKON®). Vérifiez l'affection des broches de vos enceintes et de vos câbles en fonction des sorties haut-parleur de l'étage de puissance que vous utilisez.

Tab. 4.1: Brochage des sorties haut-parleur

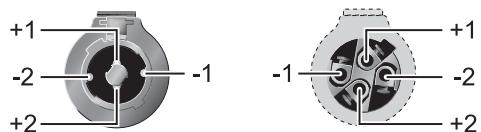

Fig. 4.6: Brochage des connecteurs SPEAKON

5. Examples de câblage

2 x BEHRINGER EUROLIVE (B1500X & B1020, tous deux passifs)

Fig 5.1: L'EUROPOWER comme ampli stéreo (exemple)

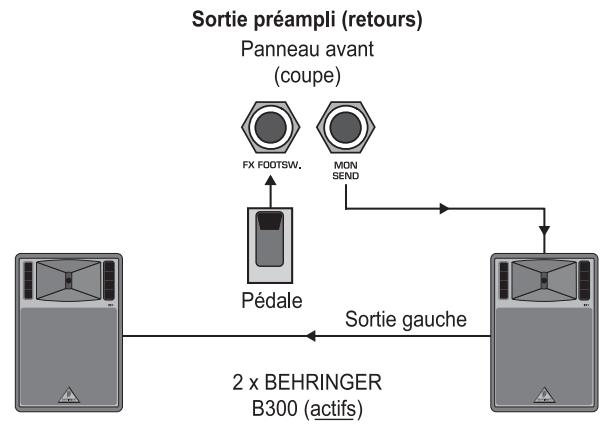

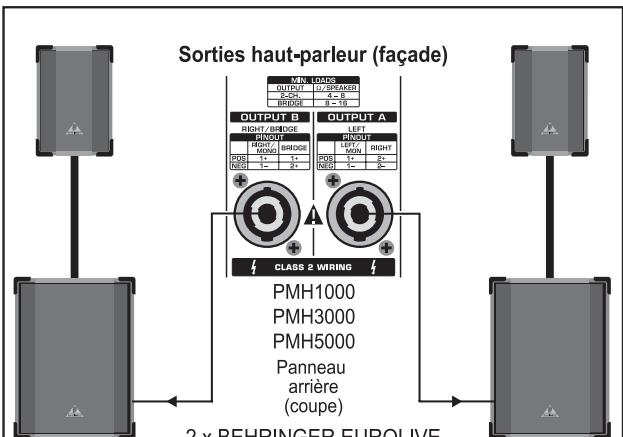

Pour l'application ci-dessus, le sélecteur Power AMP [27] de votre console amplifiée doit se couvrir en position haute (MAIN et MAIN L/MAIN R). Les sorties haut-parleur A et B délivrent le signal général stéréo Main. Les sorties préampli Monitor sont reliées à deux retours de scène actifs câblés en parallèle. On peut « bypasser » le processeur d'effets à l'aide d'une pédale.

Fig. 5.2 : Mode mono bridgé

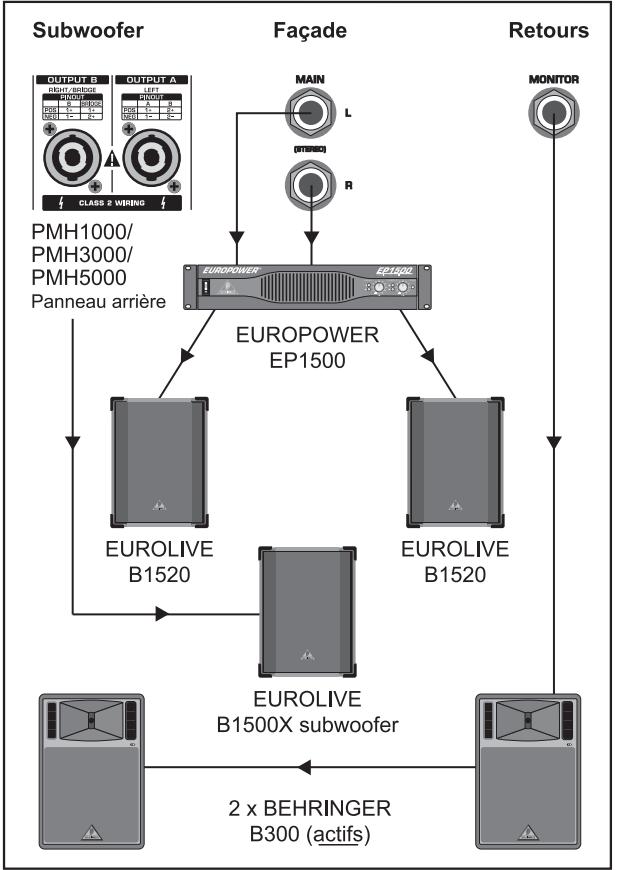

Cette illustration présente l'EUROPOWER associée à un subwoofer alimenté via la sortie OUTPUT B. Pour cette application (mode mono bridgé en sortie OUTPUT B), le sélecteur AMP MODE 27 doit se trouver en position basse « BRIDGE ». Les sorties préampli générées Main alimentent un ampli de puissance stéréo (EUROPOWER EP1500 BEHRINGER). Il amplifie le signal général Main stéréo pour la façade. La sortie préampli Monitor alimentée quant à elle des retours de scène actifs.

Fig. 5.3: L'EUROPOWER comme double ampli mono (exemple)

Pour cette application (double ampli mono), la touche AMP MODE [27] doit se couvrir en position médiane (PMH3000/PMH5000: MONO 1/MONO et PMH1000: MON)! Les deux sorties SPEAKON ® délivrent séparément le signal général mono Main et le signal mono Monitor (retours). Chacune d'elles alimente deux enceintes câblées en parallèle.

Fig. 5.4: Configuration standard (exemple)

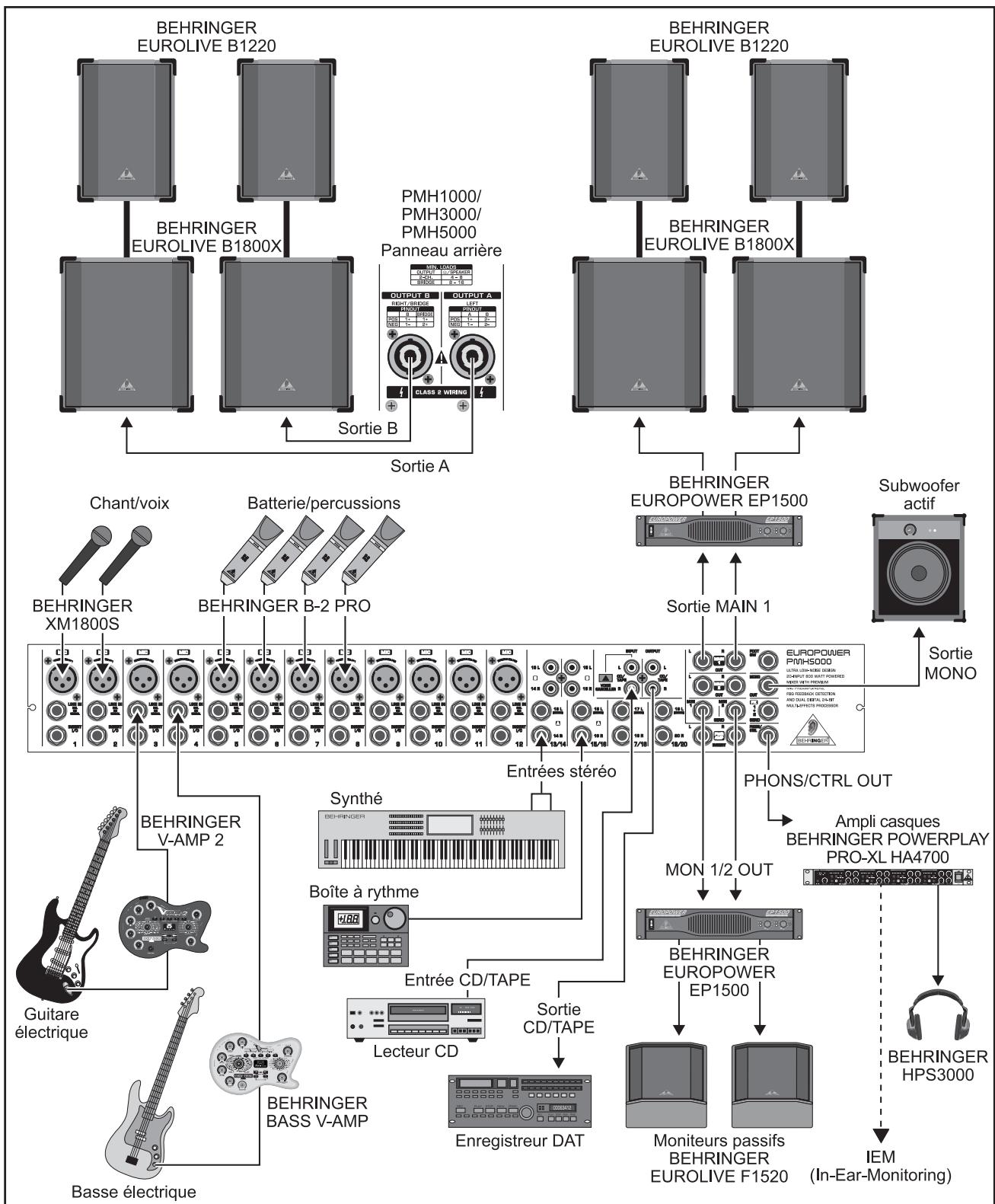

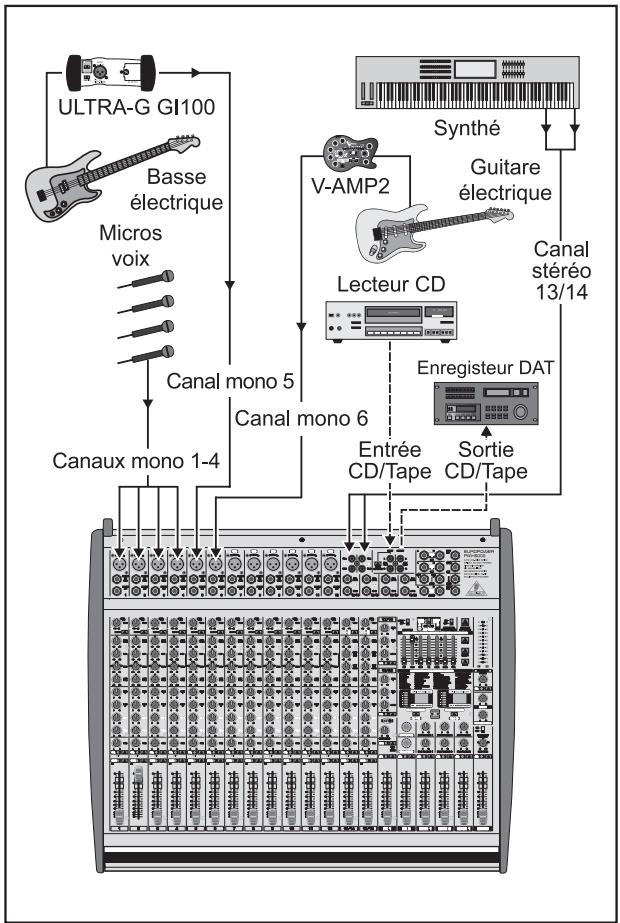

Cette illustration présente l'une des possibilités d'occupation des canaux de votre console amplifiée. Cette configuration compte des sources mono et stéréo et utilise les connecteurs Tape In/Out afin de pouvoir enregistrer le mixage ou d'alimenter la console avec une bande play-back.

Fig. 5.5: Configuration étendue

Cette application est une extension de la configuration standard représentée par l'illustration 5.4. Elle propose d'autres possibilités de câblage. Cette configuration ne constitue qu'un exemple et peut être évidemment remplacée par d'autres variantes.

1. CHARACTERISTIQUES TECHNIQUES

	PMH1000	PMH3000	PMH5000
ENTREES MICRO
Type	XLR, symétrie électronique, circuit d'entrée discret
Mic E.I.N. (20 Hz - 20 kHz)
@ 0 Ω résistance d'entrée	-134 dB / 136 dB A pondéré
@ 50 Ω résistance d'entrée	-131.5 dB / 134 dB A pondéré
@ 150 Ω résistance d'entrée	-129 dB / 131 dB A pondéré
Bande passante	< 10 Hz - 155 kHz (-1 dB)
	< 10 Hz - > 200 kHz (-3 dB)
Amplification	+10 dB, +60 dB
Niveau d'entrée max.	+12 dBu @ +10 dB Gain
Impédance	Env. 2.6 kΩ symétrique / 1.3 kΩ asymétrique
Rapport signal/bruit	109 dB / 112 dB A pondéré (-0 dBu IN @ +10 dB Gain)
Distortion (THD + N)	0,002% / 0,0018% A pondéré
ENTREES Ligne MONO
Type	Jack mono 6,3 mm, symétrique
Impédance	Env. 20 kΩ, symétrique
Niveau d'entrée max.	+21 dBu
ENTREES Ligne STEREO
Type	Jack stériso 6,3 mm, asymétrique
Impédance	Env. 3,6 kΩ, asymétrique
Niveau d'entrée max.	+22 dBu
EGALISEUR
Basses	80 Hz / ±15 dB
Médiuns	2,5 kHz / ±15 dB		100 Hz - 8 kHz / ±15 dB
Aigus	12 kHz / ±15 dB
ENTREE CD/TAPE
Type	Cinch/RCA
Impédance	Env. 3,6 kΩ, asymétrique
Niveau d'entrée max.	+21 dBu
SORTIES PRE AMP
MAIN
Type	Jack stériso 6,3 mm, asymétrique
Impédance	Env. 150 Ω, asymétrique
Niveau de sortie max.	+21 dBu
MONITOR
Type	Jack stériso 6,3 mm, asymétrique
Impédance	Env. 150 Ω, asymétrique
Niveau de sortie max.	+21 dBu
SORTIES STEREO
Type	-	Jack stériso 6,3 mm, asymétrique
Impédance	-	Env. 150 Ω, asymétrique
Niveau de sortie max.	-	+21 dBu
Type	Cinch/RCA	Cinch/RCA
Impédance	Env. 1 kΩ	Env. 1 kΩ
Niveau de sortie max.	+21 dBu	+21 dBu
Caracteristiques techniques MAIN MIX
Bruit
MAIN MIX @ -oo	-102 dB / -106 dB A pondéré		-96 dB / -100 dB pondéré
Fader canal -oo
MAIN MIX @ 0 dB	-88 dB / -91 dB A pondéré		-86 dB / -89 dB A pondéré
Fader canal -oo
MAIN MIX @ 0 dB	-84 dB / -86 dB A pondéré		-83 dB / -85 dB A pondéré
Fader canal @ 0 dB
SORTIES AMPLI
Type	Compatible NEUTRIK® SPEAKON®
Impédance
MAIN L/R	4 - 8 Ω
MONITOR/MAIN MONO	4 - 8 Ω
MAIN MONO/MAIN MONO	4 - 8 Ω
BRIDGE	8 - 16 Ω
DSP
Convertisseur	Delta-Sigma 24 bits, sur-échantillonnage 64/128x
Dynamique N/A	90 dB
Fréquence d'échantillonnage	46,875 kHz
Retard	Max. 5 s
Latence (Line In → Line Out)	Env. 1,5 ms
AFFICHAGE
Type	Afficheur 2 caractères à LED 7 segments		Double afficheur à LED 2x7 segments
AMPLIFICATEUR
	Puisance étage d'amplification
Puisance @ 4 Ω	2 x 300 W	2 x 400 W
Puisance @ 8 Ω	2 x 150 W	2 x 200 W
Puisance @ 8 Ω (BRIDGE)	1 x 600 W	1 x 800 W
ALIMENTATION ELECTRIQUE
Tension secteur	85 - 250 V-, 50 / 60 Hz
Consummation	500 W	700 W
Fusible	T 5 A H 250 V	T 6,3 A H 250 V
Connexion au secteur	Embase IEC standard
DIMENSIONS/POIDS
Dimensions (H x L x P)	122 x 390 x 425 mm	122 x 476 x 460 mm	122 x 596 x 496 mm
Poids	8 kg	10,8 kg	13,3 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.
