Type de produit	Amplificateur de guitare basse
Marque	BEHRINGER
Modèle	BT108
Puissance de sortie	15 watts
Haut-parleur	8 pouces, puissance admissible 20 watts
Alimentation	120-230 V~ selon région, 50/60 Hz
Entrée instrument	Jack mono 6,3 mm
Entrée CD/Audio	Jack stéréo 6,3 mm
Sortie casque	Jack stéréo 6,3 mm
Égaliseur	4 bandes : LOW, LOW MID, HIGH MID, HIGH
Circuit VTC	Virtual Tube pour sonorité lampes vintage
Fonction supplémentaire	Lecture avec lecteur CD intégré en entrée
Matériau du châssis	Acier robuste, ébénisterie en bois avec revêtement vinyle
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau, débrancher en cas d'orage
Garantie	1 an, enregistrement en ligne requis
Réparabilité	Aucune pièce réparable par l'utilisateur, confier à un professionnel
Accessoires inclus	Câble d'alimentation, manuel d'utilisation
Dimensions (approx.)	Non spécifiées dans la notice
Poids (approx.)	Non spécifié

FOIRE AUX QUESTIONS - BT108 BEHRINGER

Comment brancher ma guitare basse sur le BT108 ?

Branchez votre basse à l'entrée INST. INPUT à l'aide d'un câble instrument jack mono 6,3 mm.

Puis-je utiliser un casque avec cet ampli ?

Oui, branchez un casque sur la sortie HEADPHONES. Le haut-parleur interne est alors automatiquement désactivé.

Comment jouer avec un lecteur CD ?

Reliez la sortie de votre lecteur CD à l'entrée CD INPUT (jack stéréo 6,3 mm). Vous pouvez utiliser un adaptateur si besoin.

Que signifie le circuit VTC Virtual Tube ?

Le circuit VTC (Virtual Tube) simule le son chaud et vintage des amplis à lampes traditionnels, donnant un caractère authentique à votre son.

Comment régler le son de ma basse ?

Utilisez le VOLUME pour le niveau général, et l'égaliseur 4 bandes (LOW, LOW MID, HIGH MID, HIGH) pour ajuster les fréquences graves et aiguës.

Que faire si le son devient distordu au casque ?

Réduisez le volume avec le potentiomètre VOLUME jusqu'à ce que le signal redevienne clair.

Comment nettoyer mon ampli BT108 ?

Utilisez un chiffon sec pour nettoyer l'appareil. N'utilisez jamais de liquides ou produits nettoyants.

Puis-je réparer moi-même l'ampli en cas de panne ?

Non, l'intérieur ne contient aucune pièce réparable par l'utilisateur. Confiez toute réparation à un professionnel qualifié.

Comment bénéficier de la garantie ?

Enregistrez votre produit sur www.behringer.com dans les plus brefs délais après l'achat. La garantie est d'un an.

L'ampli peut-il être utilisé en concert ?

Oui, il peut être utilisé pour les répétitions et concerts. Utilisez la sortie casque pour alimenter une sono si nécessaire.

MODE D'EMPLOI BT108 BEHRINGER

Manuel d'utilisation

Version 1.0 Janvier 2005

Consignes de sécurité

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Avertissement :

Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Caractéristiques techniques et apparences susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

47877 Willich-Münchheide II, Allemagne

Tel. [phone], Fax [phone]

Garantie :

Les conditions de garantie actuellement en vigueur sont contenues dans les modes d'emploi anglais et allemand. Au besoin, vous pouvez les télécharger en français sur notre site http://www.behringer.com ou les demander par téléphone au [phone].

CONSIGNES DE SECURITE DETAILLEES :

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de cette façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou appareil chargé pour éviter d'éventuelles blessures en cas de chute.

13) Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 15) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

1. Introduction

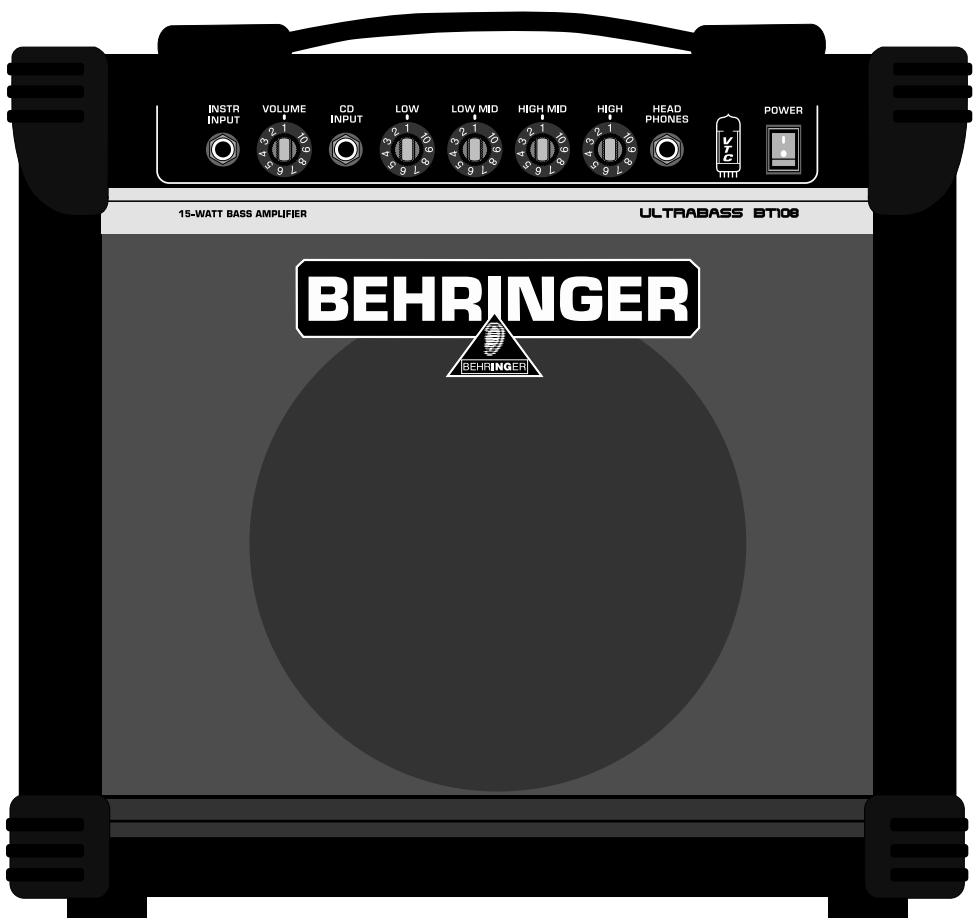

Félicitations! Avec le BT108, tu as fait l'acquisition d'un ampli bassé de grande classe qui, malgré ses dimensions très réduites, délivre d'authentiques sons de type lampes.

L'ULTRABASS BT108 est un ampli conçu spécialement pour travailler l'instrument. Il te permet d'affiner le son de ton instrument grâce à son égaliseur 4 bandes et bénéficie d'une réponse bien équilibrée pour que tu profitess d'un son musical entier.

Circuit VTC virtual tube

L'authentique circuit VTC Virtual Tube apporte au son de ta basse le caractère vintage unique des amplis à lampes traditionnels.

Fais le boeuf!

Avec son entrée pour lecteur CD, le BT108 est l'ampli d'exercice ultime. Il constitue une solution extrêmement simple pour jammer sur tes CD préférés. Il te permet également de jouer au casque si tu ne souhaites pas être entendu ou si tu ne veux déranger personne. Nous te conseillons le casque HPS3000 BEHRINGER, idéal pour ce type d'application.

Un ampli pour la vie!

L'électronique de ton ULTRABASS BT108 est montée sur de robustes feuilles d'acier lui servant de protection. L'ébénisterie est fabriquée en bois super résistant recouvert d'un revêtement vinylique particulièrement solide. Même dans les conditions de scène les plus dures, ton BT108 ne te laissera pas tomber.

Le présent manuel est avant tout destiné à te familiariser avec les commandes et connexions de ton ampli pour que tu puisses en utiliser toutes les fonctions. Après l'avoir lu attentivement, archive-le pour pouvoir le consulter ultérieurement.

Attention!

Des volumes sonores élevés peuvent endommager ton système auditif ainsi que ton casque audio. Avant d'allumer l'ampli, place toutes ses commandes en butée gauche. Joue toujours à des puissances raisonnables.

1.1.1 Livraison

L'ULTRABASS a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage te parvient endommagé, vérifie qu’il ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoie PAS l'ampli mais informe ton revendeur et la société de transport sans quoi tu perdras tout droit aux prestations de garantie.

Utilise toujours l'emballage d'origine pour éviter tout dommage à ton ampli quand tu l'envoies ou le stocks.

Ne laissez jamais ton ampli ainsi que son emballage entre les mains d'enfants sans surveillance.

Respectez l'environnement si vous jetez l'emballage.

1.1.2 Mise en service

Vérifie que la circulation d'air autour de l'ampli est suffisante et ne le place pas à proximité d'une source de chaleur afin de lui éviter tout problème de surchauffe.

Assure-toi que tous ces équipements sont équipés d'une prise terre. Pour ta propre sécurité, nous te recommendons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

1.1.3 Enregistrement en ligne

Enregistre rapidement ton nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Tu y trouveras également nos conditions de garantie.

La société BEHRINGER accorde une garantie d'un an* à compter de la date d'achat pour les défauts matériels ou de fabrication. Nos conditions de garantie complètes se trouvent sur notre site Internet www. behringer. com (ou www. behringer. fr).

Si jamais ton ampli tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contacte le revendeur BEHRINGER chez qui tu as acheté ton matériel. Si ton détaillant est loin de chez toi, tu peux également t'adresser directement à l'une de nos filiales. Tu trouveras la liste de nos filiales dans l'emballage d'origine de ton produit (« Global Contact Information/European Contact Information »). Si elle ne contient pas de contact pour ton pays, adresse-toi au distributeur le plus proche de chez toi. Tu trouveras aussi les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com.

Le fait d'enregistrer ton produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour ta coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

2. Conseils de câblage

Les illustrations 2.1 et 2.2 t'indiquent comment raccorder ta basse à l'ampli.

Si tu souhaites utiliser une pédale d'effet pour créer de nouveaux sons (essaie le X V-AMP BEHRINGER par exemple), raccorde ta basse à l'entrée (Input) de la pédale d'effet et utilise un second cable pour relier la sortie de l'effet (Output) à l'ampli.

Si tu possèdes un accordeur électronique, cable-le avant l'effet afin que son fonctionnement ne soit pas perturbé par le signal d'effet. Le X V-AMP possédant une fonction accordeur, tout accordeur supplémentaire est superflu avec cet appareil.

Le haut-parleur de l'ampli est automatiquement désactivé dès que tu relie un casque à l'ampli.

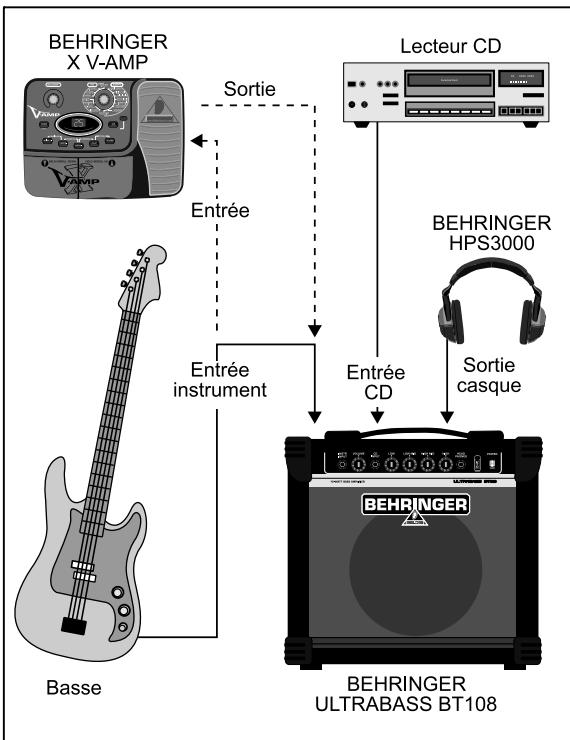

Fig. 2.1: Exemple de système avec l'ULTRABASS BT108 La figure 2.2 te propose une configuration dans laquelle le BT108 est amplifié par une sono. De cette façon, tu peux utiliser ton ampli pour les répétitions en groupe et pour les concerts.

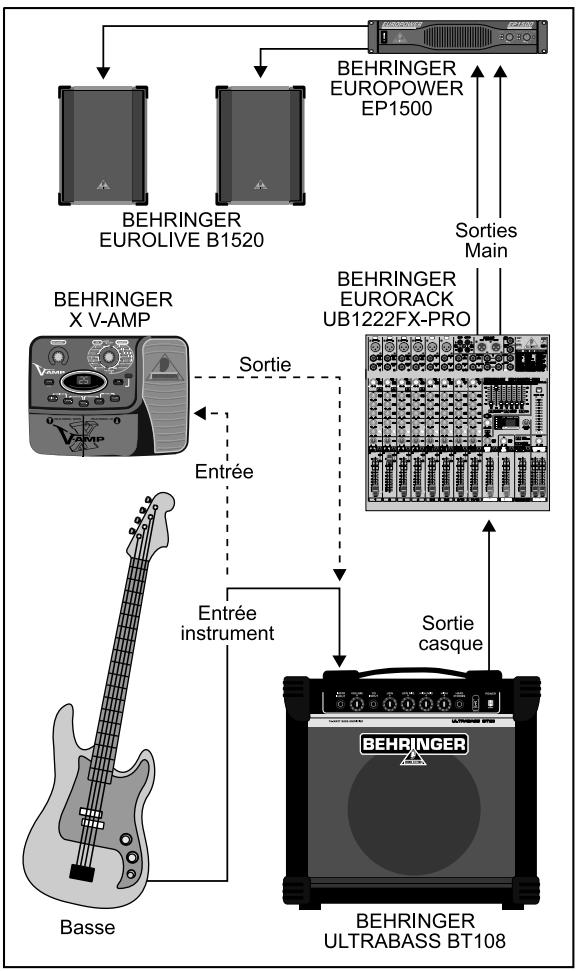

Fig. 2.2: Configuration live

3. Commandes et connexions

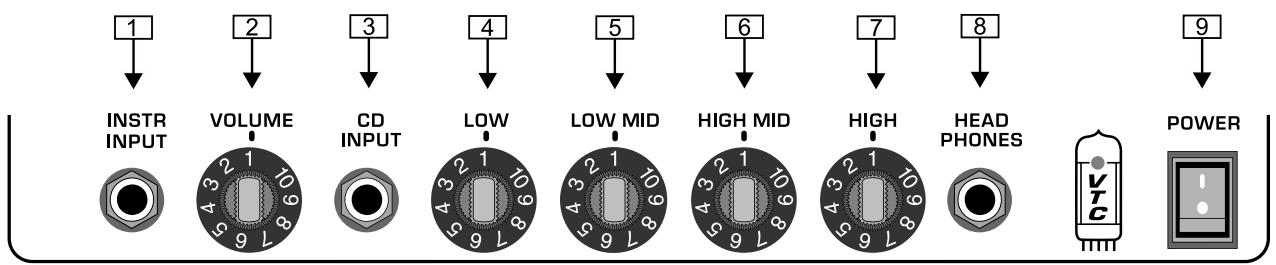

Fig. 3.1: Les commandes de la face avant

1 Raccorde ta basse à l'entrée INST. INPUT de l'ampli à l'aide d'un cable instrument monté en jacks mono. 2 Utilise le potentiomètre VOLUME pour régler le volume du canal instrument. Pour modifier le rapport de volume entre l'instrument et le CD, utilise le potentiomètre de volume de ton instrument. 3 Relie la sortie de ton lecteur CD, cassette ou MD à l'entrée CD INPUT de l'ampli pour pouvoir jouer sur tes enregistrements préférés ou pour travailler avec le CD pédagogique d'une méthode de basse.

Ce connecteur est une embase jack stéréo de 6,3 mm. Procure-toi un adaptateur si ton lecteur CD ne possède que des sorties sur cinch/RCA. Tu en trouveras dans la plupart des magasins de musique. L'illustration 4.3 du chapitre 4. « LIAISONS AUDIO » décrit un tel adaptateur. Tu peux également utiliser un cable mono (Fig. 4.4) sans risquer d'endommager le lecteur CD ni l'ampli. 4 Le potentiomètre LOW permet d'augmenter ou de réduire le niveau des graves.

La commande LOW MID détermine le niveau des bas-médiums. 6 Le bouton HIGH MID contrôle le niveau des haut-médiums. 7 Utilise la commande HIGH pour modifier le niveau des aigus et donner un caractère plus tranchant à ton son. 8 L'embase HEADPHONES est la sortie casque. Le fait d'y raccorder un casque désactive le haut-parleur de l'ampli. On peut aussi utiliser le signal de la sortie casque pour alimenter une table de mixage et/ou une sono. Pour ce faire, relie la sortie casque de ton BT108 à une entrée ligne (LINE IN) de la console (une EURORACK UB122FX-PRO BEHRINGER par exemple) en utilisant un câble mono. De la distorsion peut apparaître dans certains casques lorsque le volume est trop élevé. Dans ce cas, ferme légèrement le bouton de VOLUME jusqu'à ce que le signal du casque redevienne propre.

9 Le commutateur POWER met en marche le BT108. Assure-toi qu'il est en position « Arrêt » avant de brancher ton ampli sur la tension secteur. Attention: le commutateur POWER, même en position « Arrêt », ne désolidarise pas totalement l'ampli de la tension secteur. Avant de laisser l'ampli inutilisé pendant un long laps de temps, débranche-le de la tension secteur.

Fig. 3.2: Panneau arrêt et numéro de série

10 NUMERO DE SERIE.

Quels que soient ces réglages, sache que le son de ta basse influence le son de l'ampli. C'est pourquoi nous ne pouvons te donner ici que des indications succinctes destinées à guider tes premiers pas.

On tire généralement le meilleur son d'une basse en ouvrant entièrement ses potentiomètres de volume et de tonalité.

Essaie chaque bouton pour te faire la main et pour adapter le son à tes goûts. Beaucoup de bassistes expérimentés notent leurs réglages ou les collent directement sur l'ampli à l'aide de bande adhésive afin de pouvoir les retrouver en un clin d'œil.

4. Liaisons AUDIO

Ton ULTRABASS BT108 BEHRINGER possède des entreés et sorties sur jacks de 6,3 mm. Plus de détails à ce sujet au chapitre 5. « CHARACTERISTIQUES TECHNIQUES »

Assure-toi que tous tes appareils sont équipés d'une prise terre. Pour ta propre sécurité, nous te recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

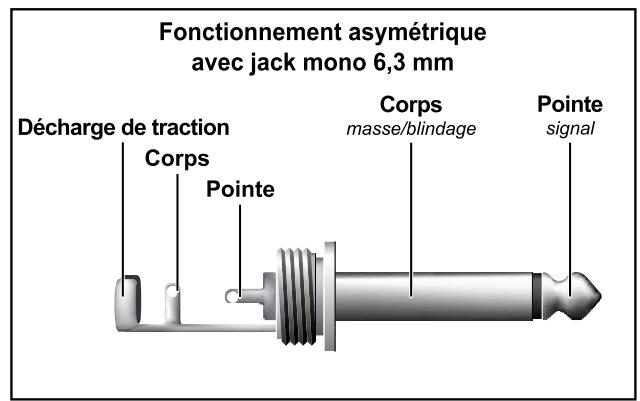

Fig. 4.1: Jack mono pour l'entrée instrument

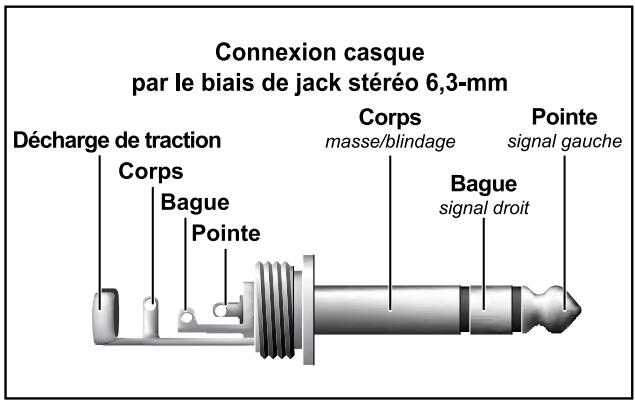

Fig. 4.2: Jack stéreo pour la sortie casque ou l'entrée CD

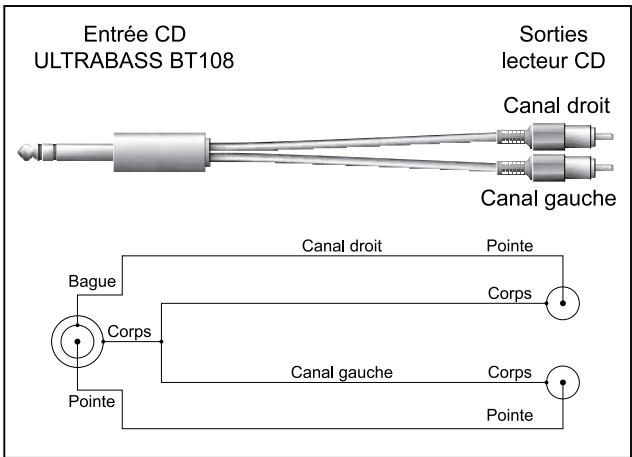

Fig. 4.3: Adaptateur stéreo

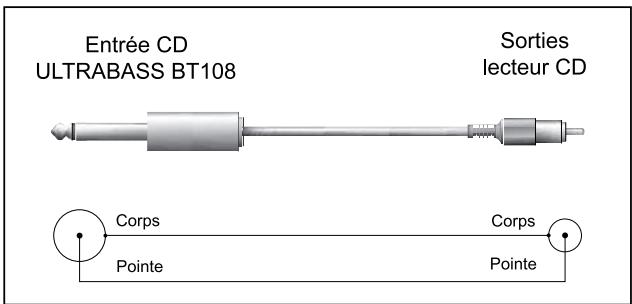

Fig. 4.4: Adaptateur mono

Entrée instrument

Connecteur

Entrée CD ou audio

Connecteur

Embase jack mono 6.3 mm

Embase jack stéréo 6.3 mm

Sorties

Sortie casque

Connecteur

Embase jack stéréo 6.3 mm

Etage de puissance 15 watts

Haut-parleur

Type

HP exclusif de 8"

Impedance

Puissance admissible

20 watts

Alimentation electrique

Tension secteur

USA/Canada 120 V~, 60 Hz

U. K./Australie 230 V~, 50 Hz

Chine 220V\~,50Hz

Europe 230 V~,50 Hz

Japon 100V~,50-60Hz

Dimensions/poids

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.
