Type de produit	Interface audio numérique AES/EBU
Marque	BEHRINGER
Modèle	AES808
Compatibilité	Console numérique DDX3216 BEHRINGER
Nombre d'entrées	8 (4 stéréo) au format AES/EBU
Nombre de sorties	8 (4 stéréo) au format AES/EBU
Connecteur	D-Sub 25 broches (vers baie de connexions ACB808P)
Installation	Par glissement dans un port d'extension de la console DDX3216
Fixation	2 vis fournies
Alimentation	Alimenté par la console (via le port d'extension)
Dimensions (approx.)	150 x 100 x 25 mm
Poids (approx.)	200 g
Précautions ESD	Évacuation de charge électrostatique avant manipulation
Accessoires inclus	Câble D-Sub 25 broches, vis de fixation
Garantie	Selon conditions en vigueur sur behringer.com
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Réparabilité	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - AES808 BEHRINGER

Comment installer l'AES808 dans ma console DDX3216 ?

Éteignez la console, retirez le cache du port d'extension, tenez l'interface par les pattes, glissez-la jusqu'à la butée, puis fixez-la avec les deux vis. Référez-vous à la notice pour plus de détails.

L'AES808 est-il compatible avec d'autres consoles que la DDX3216 ?

Non, l'AES808 est spécialement conçu pour la console numérique DDX3216 de BEHRINGER.

Combien de canaux audio puis-je transmettre via l'AES808 ?

L'AES808 supporte 8 canaux (4 paires stéréo) en entrée et en sortie au format AES/EBU.

Quel type de câble est nécessaire pour relier l'AES808 à la baie de connexions ?

Un câble D-Sub 25 broches est fourni avec l'interface.

Que faire si je n'ai pas la baie de connexions ACB808P ?

L'AES808 nécessite la baie de connexions ACB808P pour accéder aux connecteurs. Elle est vendue séparément.

L'AES808 est-il alimenté par la console ou nécessite-t-il une alimentation externe ?

L'AES808 est alimenté par la console DDX3216 via le port d'extension. Aucune alimentation externe n'est nécessaire.

Quelles précautions dois-je prendre lors de la manipulation de l'interface ?

Avant de toucher les composants électroniques, déchargez votre électricité statique en touchant le cadre métallique de la console. Tenez l'interface par ses bords ou les pattes.

Puis-je utiliser l'AES808 sans la console DDX3216 ?

Non, l'AES808 est une interface d'extension interne pour la DDX3216 et ne peut fonctionner sans elle.

Où puis-je trouver la notice complète de l'AES808 ?

La notice est disponible en téléchargement gratuit sur notice-facile.com ou sur le site de BEHRINGER.

Que faire si l'AES808 ne fonctionne pas après l'installation ?

Vérifiez que l'interface est bien enfoncée et fixée, que la console est allumée, et que la baie ACB808P est correctement connectée. Si le problème persiste, contactez le support BEHRINGER.

MODE D'EMPLOI AES808 BEHRINGER

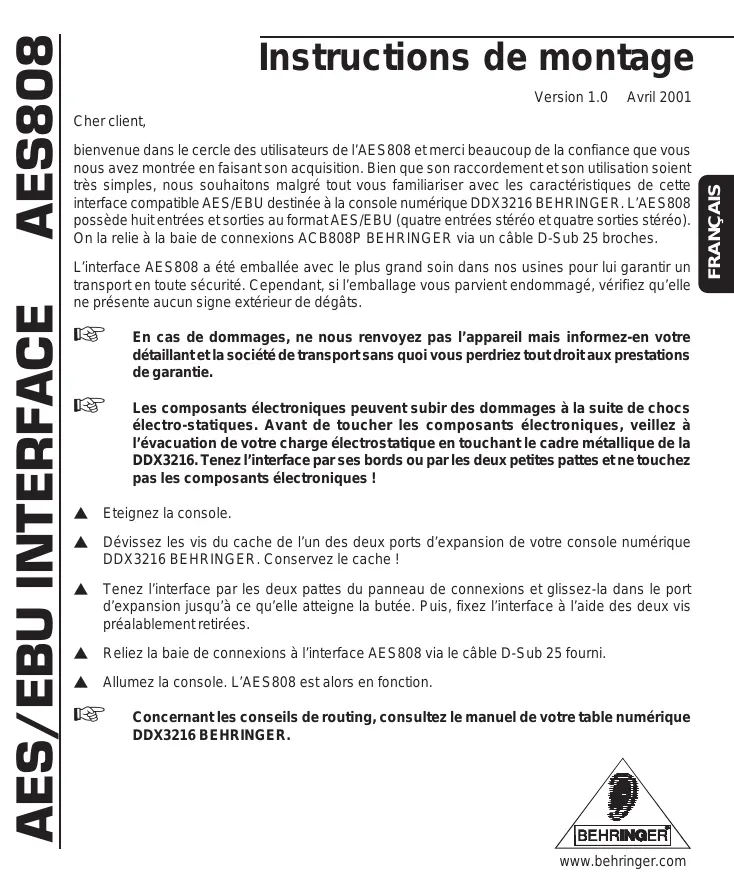

Instructions de montage

Version 1.0 Avril 2001

Cher client,

bienvenue dans le cercle des utilisateurs de l'AES808 et merci beaucoup de la confiance que vous nous avez montrée en faisant son acquisition. Bien que son raccordement et son utilisation soient très simples, nous souhaitons malgré tout vous familiariser avec les caractéristiques de cette interface compatible AES/EBU destinée à la console numérique DDX3216 BEHRINGER. L'AES808 possède huit entrées et sorties au format AES/EBU (quatre entrées stéréo et quatre sorties stéréo). On la relie à la baie de connexions ACB808P BEHRINGER via un câble D-Sub 25 broches.

L'interface AES808 a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifie qu'elle ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil mais informez-en votre détaillant et la société de transport sans quoi vous perdriez tout droit aux prestations de garantie.

Les composants électroniques peuvent subir des dommages à la suite de chocs électro-statiques. Avant de toucher les composants électroniques, veillez à l'évacuation de votre charge électrostatique en touchant le cadre métallique de la DDX3216. Tenez l'interface par ses bords ou par les deux petites pattes et ne touchez pas les composants électroniques!

Eteignez la console. Dévissez les vis du cache de l'un des deux ports d'expansion de votre console numérique DDX3216 BEHRINGER. Conservez le cache ! Tenez l'interface par les deux pattes du panneau de connexions et glissez-la dans le port d'expansion jusqu'à ce qu'elle atteigne la butée. Puis, fixez l'interface à l'aide des deux vis préalablement retirées. Reliez la baie de connexions à l'interface AES808 via le câble D-Sub 25 fourni. Allumez la console. L'AES808 est alors en fonction.

Concernant les conseils de routing, consultez le manuel de votre table numérique DDX3216 BEHRINGER.

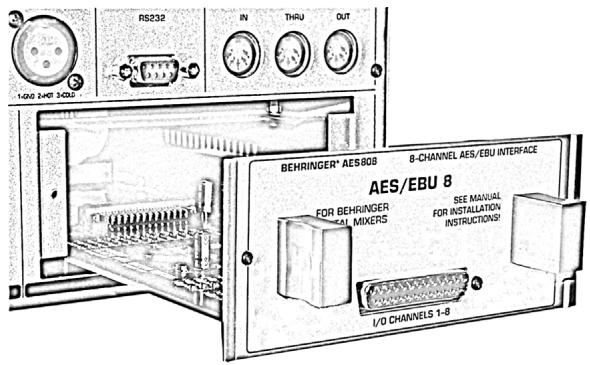

Montage de l'AES808

Entrée / sortie numériques

Type

Standard

D-Sub 25 broches

Compatible AES/EBU

Vous pouvez prendre connaissance des conditions de garantie actuelles sur le site http://www.behringer.com ou les demander par e-mail à l'adresse [e-mail], par fax au [phone] ou par téléphone au [phone].
