Type de produit	Boîtier de direct passif
Marque	BEHRINGER
Modèle	DI600P
Catégorie	Boîtier de direct
Entrée	Jack asymétrique 6,3 mm (INPUT)
Sortie parallèle	Jack asymétrique 6,3 mm (OUTPUT)
Sortie symétrique	XLR (niveau micro)
Atténuateur	30 dB, sélectionnable INST/AMP
Filtre	Débrayable, -3 dB à 7,5 kHz pour guitare
Ground Lift	Interrupteur GND LIFT pour rompre la masse
Bande passante	40 Hz (-3 dB) à 20 kHz
THD+N	0,003% @ 1 kHz, +4 dBu
Rapport d'impédance (entrée→sortie)	110:1
Niveau d'entrée max (mode AMP)	Jusqu'à 3000 W sous 4 ohms
Alimentation	Passive, aucune alimentation externe requise
Dimensions (approx.)	11 x 6 x 4 cm
Poids (approx.)	0,3 kg
Entretien et nettoyage	Chiffon sec ; ne pas utiliser de liquides
Sécurité	Lire les consignes ; confier les réparations à un personnel qualifié
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV agréé
Informations générales	Garantie consultable sur behringer.com ; numéro de série sur la base

FOIRE AUX QUESTIONS - DI600P BEHRINGER

Comment connecter une guitare électrique à la DI600P ?

Branchez la guitare sur l'entrée INPUT (jack 6,3 mm asymétrique). La sortie OUTPUT (jack) peut aller vers un ampli de scène, tandis que la sortie XLR alimente la console de mixage. Utilisez l'atténuateur en position INST pour les signaux instrument.

À quoi sert le commutateur GND LIFT ?

Le commutateur GND LIFT permet de désolidariser la masse entre l'entrée et la sortie. Enfoncé (position LIFT), il coupe la liaison de masse et élimine les boucles de masse responsables de ronflements.

Quelle est la différence entre les positions INST et AMP de l'atténuateur ?

En position INST, l'atténuateur est désactivé (adapté aux signaux instrument comme guitare ou basse). En position AMP, il atténue de 30 dB pour accepter directement le signal de sortie haut-parleur d'un ampli, jusqu'à 3000 W sous 4 ohms.

Puis-je utiliser la DI600P avec un ampli à lampes ?

Oui, mais vous devez toujours connecter un baffle ou une charge équivalente à la sortie OUTPUT (jack) de la DI600P. Assurez-vous que GND LIFT est en position LIFT pour éviter les courts-circuits.

Quel est le type de câble recommandé pour la sortie XLR ?

Utilisez un câble micro de haute qualité avec connecteurs XLR mâle/femelle. La sortie XLR délivre un signal symétrique de niveau micro.

La DI600P nécessite-t-elle une alimentation fantôme ?

Non, la DI600P est entièrement passive. Elle ne nécessite aucune alimentation externe ni alimentation fantôme.

Comment utiliser le filtre intégré pour guitare ?

Le FILTER est un filtre débrayable avec une coupure de -3 dB à 7,5 kHz. Activez-le pour adoucir les aigus d'une guitare électrique, notamment pour éviter un son trop agressif.

Quel est le rapport d'impédance de la DI600P ?

Le rapport d'impédance entre l'entrée et la sortie symétrique est de 110:1, ce qui permet une adaptation optimale des signaux haute impédance vers une entrée micro basse impédance.

Comment entretenir la DI600P ?

Nettoyez-la avec un chiffon sec. N'utilisez jamais de liquides ou de produits chimiques. Aucune pièce n'est réparable par l'utilisateur ; confiez toute réparation à un personnel qualifié.

Où trouver le numéro de série de la DI600P ?

Le numéro de série est imprimé sur la base (dessous) de l'appareil. Conservez-le pour toute demande de garantie ou de support technique.

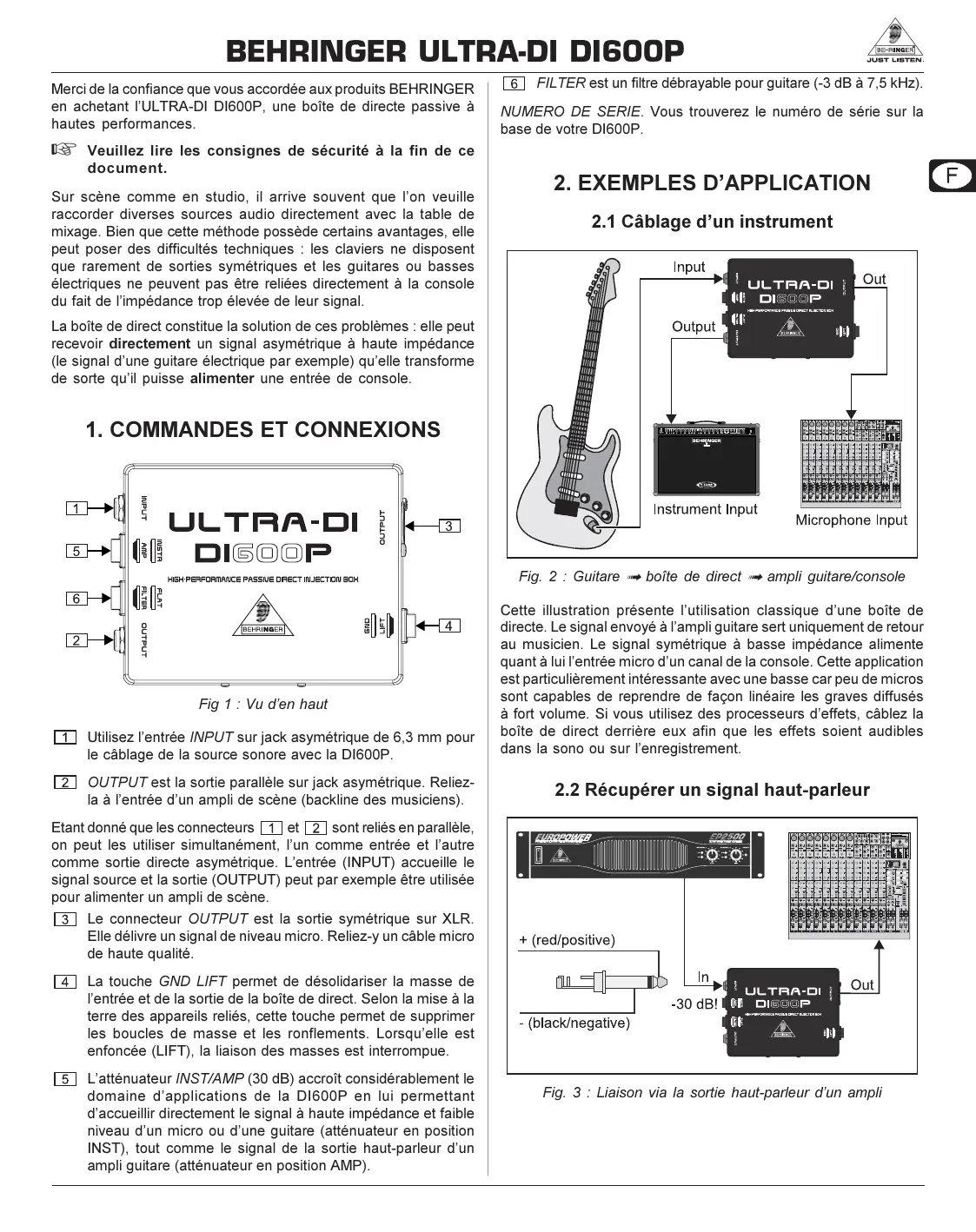

MODE D'EMPLOI DI600P BEHRINGER

Merci de la confiance que vous avez accordée aux produits BEHRINGER en achetant l'ULTRA-DI DI600P, une boîte de directe passive à haute performances.

Veuillez lire les consignes de sécurité à la fin de ce document.

Sur scène comme en studio, il arrive souvent que l'on veuille raccorder diverses sources audio directement avec la table de mixage. Bien que cette méthode possède certains avantages, elle peut poser des difficultés techniques : les claviers ne disposent que rarement de sorties symétriques et les guitares ou basses électriques ne peuvent pas être reliées directement à la console du fait de l'impédance trop élevée de leur signal.

La boîte de direct constitue la solution de ces problèmes : elle peut recevoir directement un signal asymétrique à haute impédance (le signal d'une guitare électrique par exemple) qu'elle transforme de sorte qu'il puisse alimenter une entrée de console.

1. Commandes et connexions

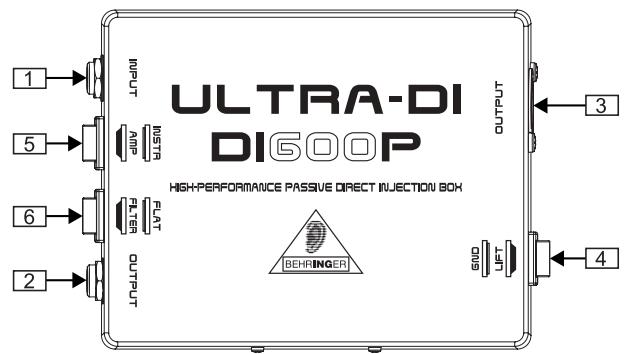

Fig 1: Vue d'en haut

1 Utilisez l'entrée INPUT sur jack asymétrique de 6,3 mm pour le câblage de la source sonore avec la DI600P. 2 OUTPUT est la sortie parallèle sur jack asymétrique. Reliez-la à l'entrée d'un ampli de scène (backline des musiciens).

Etant donné que les connecteurs 1 et 2 sont reliés en parallèle, on peut les utiliser simultanément, l'un comme entrée et l'autre comme sortie directe asymétrique. L'entrée (INPUT) accueille le signal source et la sortie (OUTPUT) peut par exemple être utilisée pour alimenter un ampli de scène.

Le connecteur OUTPUT est la sortie symétrique sur XLR. Elle délivre un signal de niveau micro. Reliez-y un câble micro de haute qualité. La touche GND LIFT permet de désolidariser la masse de l'entrée et de la sortie de la boîte de direct. Selon la mise à la terre des appareils reliés, cette touche permet de supprimer les boucles de masse et les ronflements. Lorsqu'elle est enfoncée (LIFT), la liaison des masses est interrompue. L'attenuateur INST/AMP (30 dB) accroit considérablement le domaine d'applications de la DI600P en lui permettant d'accueillir directement le signal à haute impédance et faible niveau d'un micro ou d'une guitare (attenuateur en position INST), tout comme le signal de la sortie haut-parleur d'un ampli guitare (attenuateur en position AMP).

6 FILTER est un contrôle débrayable pour guitare (-3 dB à 7,5 kHz).

NUMERO DE SERIE. Vous trouvrez le numéro de série sur la base de votre DI600P.

2.1 Câblage d'un instrument

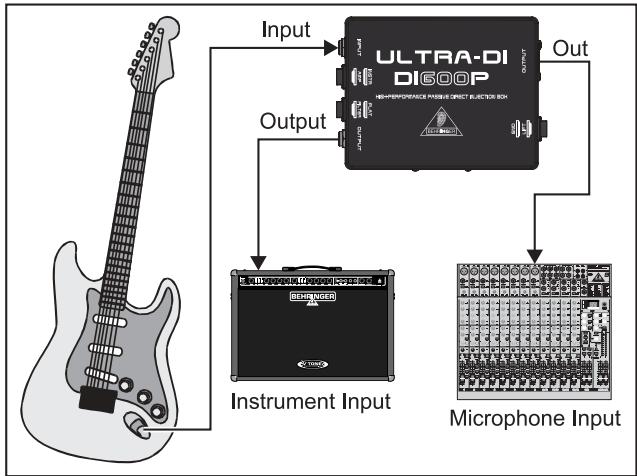

Fig. 2: Guitare → boîte de direct → ampli guitare/console

Cette illustration présente l'utilisation classique d'une boîte de directe. Le signal envoyé à l'ampli guitare sert uniquement de return au musicien. Le signal symétrique à BASSE impédance alimente quant à lui l'entrée micro d'un canal de la console. Cette application est particulièrement intéressante avec une BASSE car peu de micros sont capables de reprendre de façon linéaire les graves diffusés à fort volume. Si vous utilisez des processeurs d'effets, cablez la boîte de direct derrière eux afin que les effets soient audibles dans la sono ou sur l'enregistrement.

2.2 Récupérer un signal haut-parleur

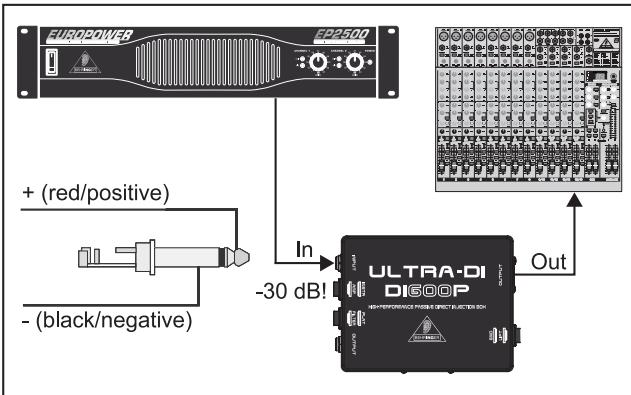

Fig. 3: Liaison via la sortie haut-parleur d'un ampli

Parfois, il est nécessaire de récapituler le signal source directement à la sortie haut-parleur d'un ampli, même si ce dernier n'en possède qu'une seule. Placez la touche INST/AMP en position AMP pour alimenter la console avec le signal haut-parleur de l'ampli (jusqu'à 3000 watts sous 4 ohms) par l'intermédiaire de la DI600P sans craindre de dommages pour votre table de mixage!

Si vous utilisez un ampli à lampes, reliez toujours un baffle, ou une résistance de charge équivalente à celle d'un baffle, à la sortie parallèle le OUTPUT sur jack asymétrique de la DI600P.

Avant d'effectuer le câblage avec une sortie haut-parleur, assurez-vous toujours que la touche GROUND LIFT est en position LIFT (pas de liaison de masse) afin d'éviter tout court-circuit accidentel à la sortie haut-parleur. En outre, la pointe du jack doit correspondre à la borne rouge de la sortie haut-parleur et le châssis en métal de la DI600P ne doit pas être en contact avec d'autres appareils.

3. Characteristiques techniques

Bande passante

THD+N (distorsion)

De 40 Hz (-3 dB) à 20 kHz

0,003% @ 1 kHz,

niveau d'entrée +4 dBu

INPUT

Modification du niveau (entrée sortie)

OUTPUT

Rapport d'impédance (entrée→sortie)

Touche INST/AMP

Touche FILTER

Jack asymétrique 6,3 mm

-20 dB

XLR symétrique

110:1

Atténuateur de 30 dB

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Garantie

Consultez notre site http://www.behringer.com pour prendre connaissance de nos conditions de garantie actuelles.

Consignes de sécurité

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 9) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon.
