DI400P - Boîtier de direct BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de direct passif
Marque	BEHRINGER
Modèle	DI400P
Dimensions (L x l x H)	35 x 120 x 66 mm
Poids	0,2 kg
Alimentation	Passive (aucune alimentation requise)
Bande passante	40 Hz à 20 kHz (-3 dB)
Distorsion (THD+N)	0,007 % @ 1 kHz, niveau d’entrée +4 dBu
Entrée	Jack asymétrique 6,35 mm (1/4")
Sortie	XLR symétrique (niveau micro)
Rapport d’impédance (entrée → sortie)	110:1
Atténuation	-20 dB (entrée vers sortie)
Connecteurs supplémentaires	2 x Jack 6,35 mm en parallèle (IN/OUT)
Fonctions	Commutateur Ground Lift (désolidarisation de masse)
Utilisation principale	Conversion de signal asymétrique haute impédance en symétrique basse impédance
Nettoyage et entretien	Nettoyer avec un chiffon sec. Aucun entretien interne nécessaire.
Sécurité	Lire les consignes de sécurité. Ne pas utiliser à proximité de liquides. Débrancher en cas de dommage.
Pièces détachées et réparabilité	Réparation uniquement par du personnel qualifié. Aucune pièce détachée fournie.
Informations générales	Fabriqué par BEHRINGER. Caractéristiques modifiables sans préavis. Garantie sur site behringer.com.

FOIRE AUX QUESTIONS - DI400P BEHRINGER

Qu'est-ce que le BEHRINGER DI400P ?

Le DI400P est une boîte de direct passive conçue pour convertir un signal audio asymétrique haute impédance (ex: guitare, clavier) en un signal symétrique basse impédance adapté à une table de mixage.

Comment connecter une guitare à la DI400P ?

Branchez la guitare sur l'une des entrées PARALLEL IN/OUT (jack 6,35 mm). La sortie OUTPUT (XLR) se relie à l'entrée micro de la console. Vous pouvez utiliser la seconde prise jack pour envoyer le signal vers un ampli de monitoring.

À quoi sert le commutateur Ground Lift ?

Le commutateur GND LIFT (enfoncé = LIFT) désolidarise la masse de l'entrée et de la sortie, ce qui permet d'éliminer les ronflements provoqués par les boucles de masse.

Puis-je utiliser les deux prises jack en même temps ?

Oui, les connecteurs PARALLEL IN/OUT sont reliés en parallèle. L'un sert d'entrée, l'autre peut être utilisé comme sortie directe (par exemple vers un ampli instrument).

La DI400P atténue-t-elle le signal ?

Oui, la modification du niveau entre l'entrée et la sortie est de -20 dB. La sortie XLR délivre un signal de niveau micro.

Quelles sont les caractéristiques techniques principales ?

Bande passante : 40 Hz à 20 kHz (-3 dB). Distorsion : 0,007% à 1 kHz. Impédance : 110:1. Dimensions : 35x120x66 mm. Poids : 0,2 kg.

Comment nettoyer et entretenir la DI400P ?

Nettoyez l'appareil avec un chiffon sec. Aucun entretien interne n'est nécessaire. En cas de dommage, confiez la réparation à un personnel qualifié.

Quelles sont les consignes de sécurité importantes ?

Lisez toutes les consignes. N'utilisez jamais l'appareil près d'un liquide. Respectez les instructions d'installation. Utilisez uniquement des accessoires recommandés.

Où puis-je trouver les conditions de garantie ?

Consultez le site officiel http://www.behringer.com pour prendre connaissance des conditions de garantie actuelles.

Puis-je utiliser la DI400P avec une basse électrique ?

Oui, c'est particulièrement intéressant car peu de micros reprennent linéairement les graves à fort volume. La DI400P convertit correctement le signal de la basse pour la console.

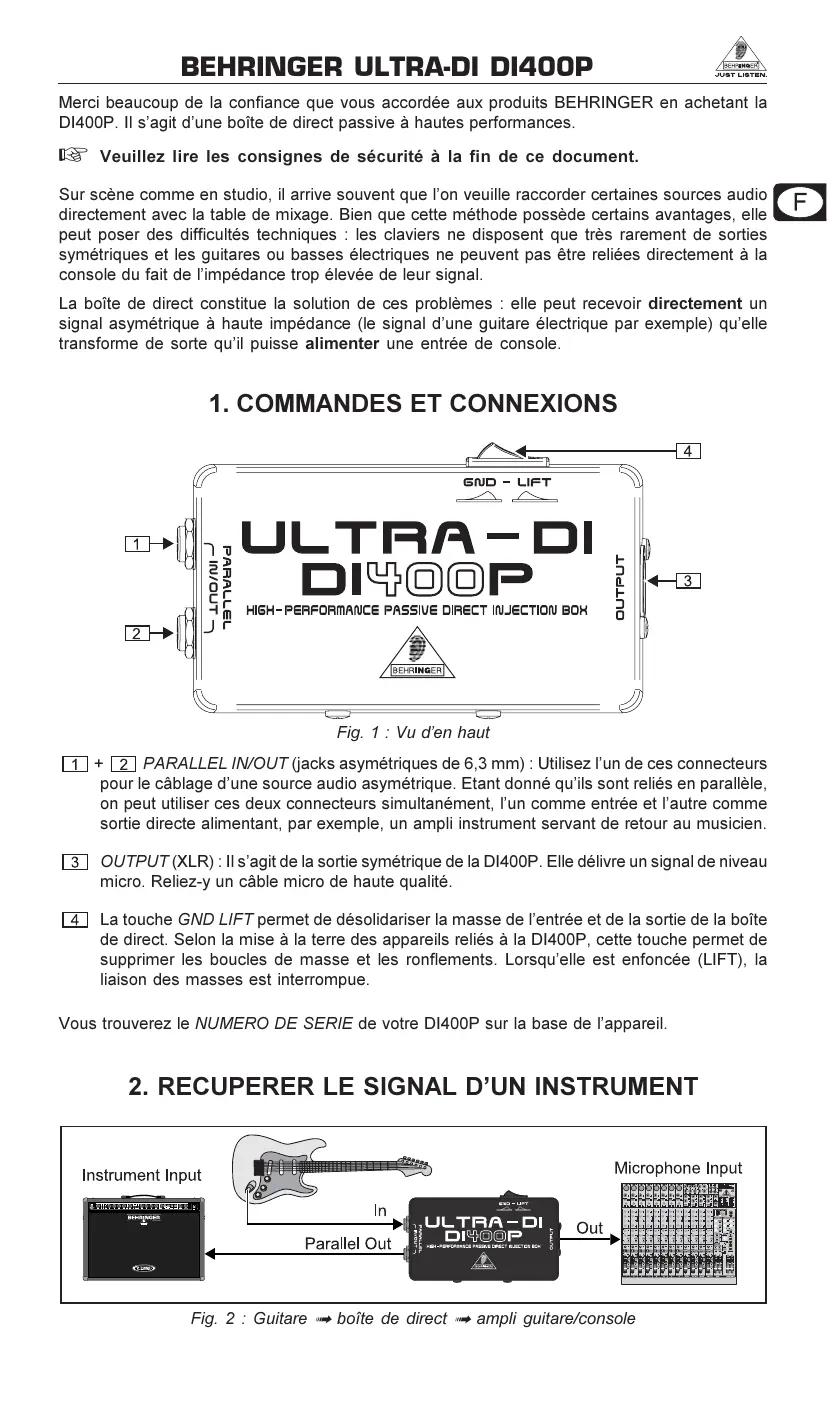

MODE D'EMPLOI DI400P BEHRINGER

Merci beaucoup de la confiance que vous avez accordée aux produits BEHRINGER en achetant la DI400P. Il s'agit d'une boîte de direct passive à haute performances.

Veuillez lire les consignes de sécurité à la fin de ce document.

Sur scène comme en studio, il arrive souvent que l'on veuille raccorder certaines sources audio directement avec la table de mixage. Bien que cette méthode possède certains avantages, elle peut poser des difficultés techniques : les claviers ne disposent que très rarement de sorties symétriques et les guitares ou basses électriques ne peuvent pas être reliées directement à la console du fait de l'impédance trop élevée de leur signal.

La boîte de direct constitue la solution de ces problèmes : elle peut recevoir directement un signal asymétrique à haute impédance (le signal d'une guitare électrique par exemple) qu'elle transforme de sorte qu'il puisse alimenter une entrée de console.

1. Commandes et connexions

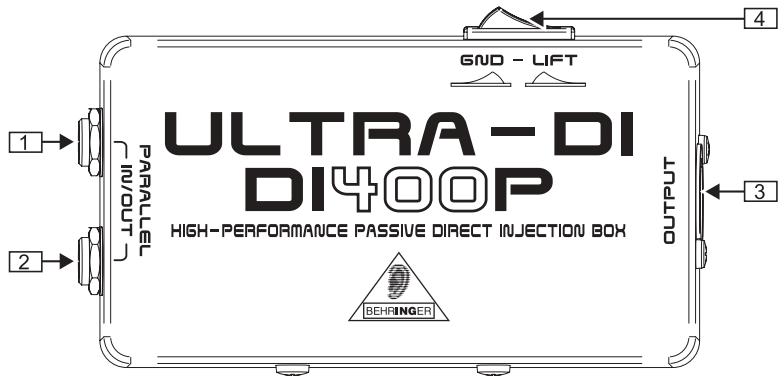

Fig. 1: Vue d'en haut

1 + 2 PARALLEL IN/OUT (jacks asymétriques de 6,3 mm) : Utilisez l'un de ces connecteurs pour le câblage d'une source audio asymétrique. Etant donné qu'ils sont reliés en parallèle, on peut utiliser ces deux connecteurs simultanément, l'un comme entrée et l'autre comme sortie directe alimentant, par exemple, un ampli instrument servant de retard au musicien. 3 OUTPUT (XLR) : Il s'agit de la sortie symétrique de la DI400P. Elle délivre un signal de niveau micro. Reliez-y un câble micro de haute qualité. 4 La touche GND LIFT permet de désolidariser la masse de l'entrée et de la sortie de la boîte de direct. Selon la mise à la terre des appareils reliés à la DI400P, cette touche permet de supprimer les boucles de masse et les ronflements. Lorsqu'elle est enfoncée (LIFT), la liaison des masses est interrompue.

Vous trouvez le NUMERO DE SERIE de votre DI400P sur la base de l'appareil.

2. Recurperer le SIGNAL d'un instrument

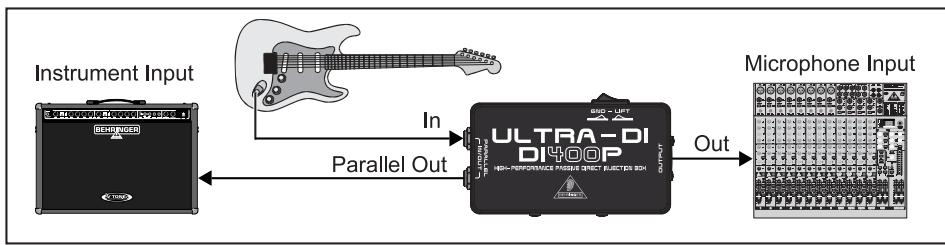

Fig. 2: Guitare → boîte de direct → ampli guitare/console

L'illustration précédente présente l'utilisation classique d'une boîte de directe. Le signal envoyé à l'ampli guitare sert uniquement de return au musicien. Le signal symétrique faible impédance alimente quant à lui l'entrée micro d'un canal de la console. Cette application est particulièrement intéressante avec une basse car peu de micros sont capables de reprendre de façon linéaire les graves diffusés à fort volume. Si vous utilisez des processeurs d'effets, cablez la boîte de direct derrière eux afin que les effets soient audibles dans la sono ou sur l'enregistrement.

3. Characteristiques techniques

Bande passante

Distorsion (THD+N)

INPUT

Modification du niveau (entrée sortie)

OUTPUT

Rapport d'impédance (entrée → sortie)

De 40 Hz (-3 dB) à 20 kHz

0,007% @ 1 kHz, niveau d'entrée +4 dBu

Jack asymétrique 6,3mm

-20 dB

XLR symétrique

110:1

35mm× 120mm× 66mm

0,2 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Garantie

Consultez notre site http://www.behringer.com pour prendre conscience de nos conditions de garantie actuelles.

Consignes de sécurité

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 9) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon.
