Type de produit	Boîtier de direct actif 4 canaux (DI box)
Marque	BEHRINGER
Modèle	DI4000 (ULTRA-DI PRO)
Nombre de canaux	4
Entrées audio	Jack 6,35 mm asymétrique et XLR asymétrique
Sorties audio	XLR symétrique (trafo-symétrisé), sortie LINK asymétrique
Impédance d'entrée	220 kOhm max
Impédance de sortie	600 Ohms symétrique
Niveau d'entrée max	+20 / +40 / +60 dBu (selon atténuation)
Niveau de sortie max	+20 dBu
Bande passante (100 kOhm)	23 Hz à 120 kHz (±3 dB)
Bruit résiduel	-95 dBu
Fonctions commutateurs par canal	+20 dB, HIGH CUT (8 kHz), PHASE REVERSE, GROUND LIFT, atténuateur -20 dB (x2)
Affichage	Indicateur de niveau OUTPUT LEVEL (LED)
Alimentation	Secteur : 100-120 V~ / 200-240 V~, 50-60 Hz, fusible T200 mA H / T100 mA H
Consommation	10 W max
Dimensions (L x H x P)	482,6 x 44,5 x 217 mm
Poids net	2,5 kg
Poids brut (transport)	3,5 kg
Entretien	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits liquides.
Sécurité	Ne pas ouvrir le boîtier. Éviter l'humidité et la chaleur excessive. Respecter la tension secteur. Débrancher en cas de non-utilisation prolongée.
Réparabilité	Les réparations doivent être effectuées par un technicien qualifié. Fusible remplaçable par l'utilisateur (même type).
Pièces détachées	Fusible de rechange (T200 mA H ou T100 mA H selon tension)
Accessoires inclus	Cordon d'alimentation secteur

FOIRE AUX QUESTIONS - DI4000 BEHRINGER

Que signifie le commutateur GROUND LIFT ?

Le commutateur GROUND LIFT permet de couper la liaison entre la masse de l'entrée et celle de la sortie. En position ON, les masses sont déconnectées, ce qui peut éliminer les ronflements et les boucles de masse.

À quoi sert le commutateur HIGH CUT ?

Le commutateur HIGH CUT atténue les fréquences aiguës au-dessus de 8 kHz avec une pente de 6 dB par octave. Il permet de réduire le bruit ou d'adoucir des sources trop brillantes.

Comment utiliser les atténuateurs -20 dB ?

Les deux atténuateurs -20 dB (par canal) réduisent le niveau d'entrée de 20 dB chacun. Utilisez-les uniquement si l'ULTRA-DI PRO écrête (clip) et non le préampli micro. Travaillez toujours avec l'atténuation la plus faible possible pour un bon rapport signal/bruit.

Quelle est la différence entre une boîte de direct active et passive ?

Une boîte de direct active (comme la DI4000) possède un amplificateur interne qui tamponne le signal, offrant une impédance d'entrée élevée et une sortie faible indépendante de la charge. Une boîte passive n'a pas d'alimentation et ses performances dépendent des impédances connectées.

Puis-je brancher une guitare directement sur l'entrée ?

Oui, l'entrée jack 6,35 mm asymétrique convient pour une guitare ou un clavier. La haute impédance d'entrée (220 kOhm) préserve le signal sans perte.

Comment symétriser le signal vers la console ?

Utilisez la sortie XLR symétrique pour relier l'ULTRA-DI PRO à l'entrée micro de la console. Cela réduit le bruit et les interférences. Pour une liaison optimale, utilisez un câble XLR symétrique de qualité.

Que faire en cas de ronflement ou de boucle de masse ?

Activez le commutateur GROUND LIFT (ON) pour couper la masse entre l'entrée et la sortie. Vérifiez également que tous les appareils sont correctement reliés à la terre.

Comment régler le niveau de sortie ?

La DI4000 dispose d'un commutateur +20 dB pour augmenter le niveau de sortie. Utilisez-le si le signal est trop faible. L'indicateur OUTPUT LEVEL affiche le niveau entre -24 et +18 dB.

Quel type de fusible utiliser ?

Pour une tension secteur de 100-120 V, utilisez un fusible T200 mA H. Pour 200-240 V, utilisez un fusible T100 mA H. Remplacez toujours par un fusible de même type.

Puis-je utiliser la sortie LINK pour un amplificateur ?

Oui, la sortie LINK est une sortie asymétrique parallèle. Vous pouvez la relier à l'entrée d'un ampli guitare ou d'un retour de scène (moniteur) tout en conservant la sortie XLR pour la console.

MODE D'EMPLOI DI4000 BEHRINGER

Notice d'utilisation

Version 1.1 Juin 2001

www.behringer.com

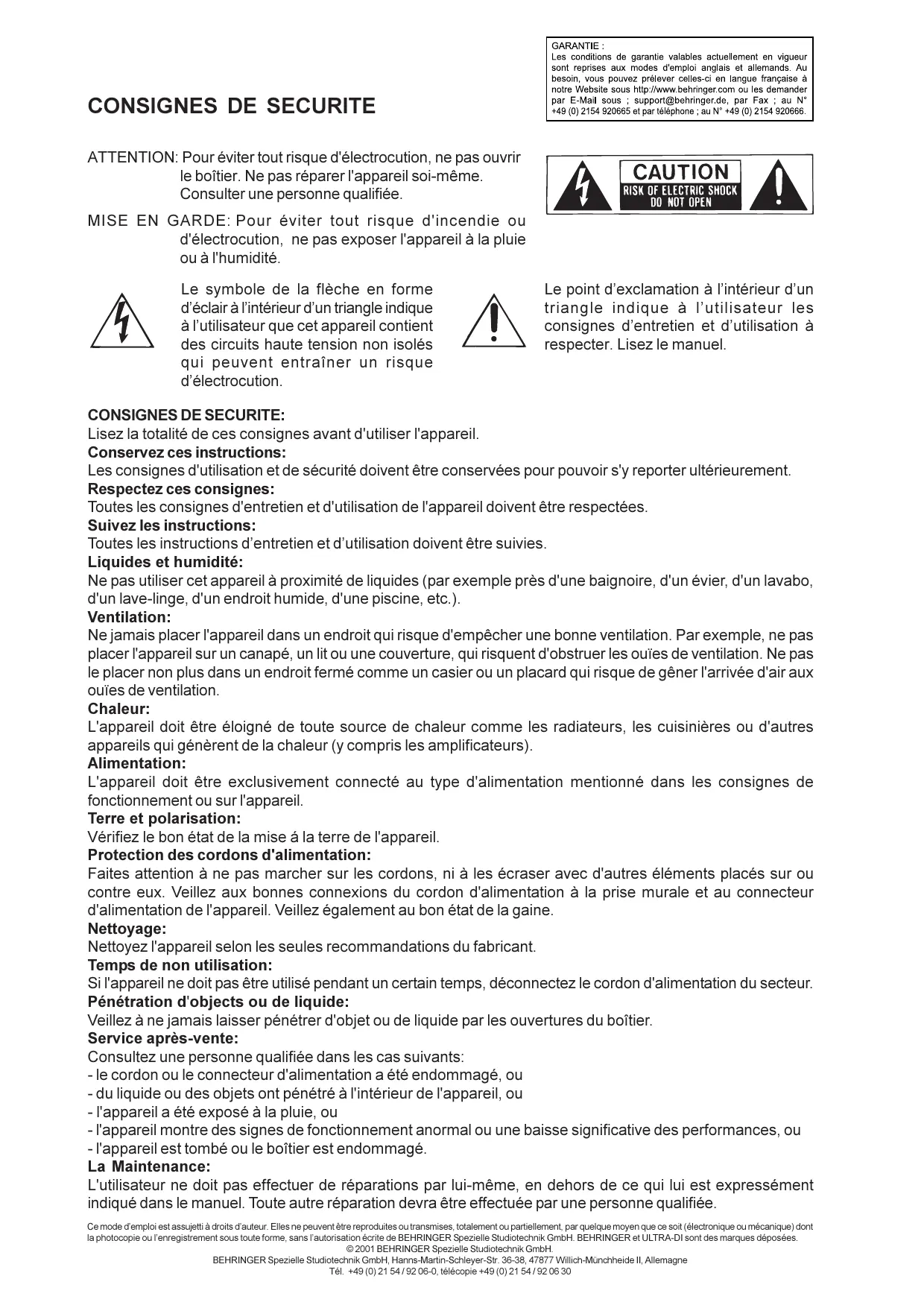

Consignes de sécurité

GARANTIE :

Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax; au N° [phone] et par téléphone; au N° [phone].

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

Consignes de sécurité:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservez ces instructions :

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes:

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.

Pénétration d'objets ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants :

• le cordon ou le connecteur d'alimentation a été endommagé, ou
• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
• l'appareil a été exposé à la pluie, ou
• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
• l'appareil est tombé ou le boîtier est endommagé.

La maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.

Ce mode d'emploi est assujetti à droits d'auteur. Elles ne peuvent être reproduites ou transmises, totalement ou partiellement, par quelque moyen que ce soit (électronique ou mécanique) dont la photocopie ou l'enregistrement sous toute forme, sans l'autorisation écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER et ULTRA-DI sont des marques déposées.

1. Introduction

Merci de la confiance que vous avez témoigné aux produits BEHRINGER en achetant l'ULTRA-DI PRO.

Sur scène comme en studio, il arrive fréquemment que l'on souhaite raccorder certaines sources sonores à la table de mixage mais que l'on ne dispose pas du connecteur adapté. Les claviers par exemple ne possèdent que rarement des sorties symétriques. Les guitares ne peuvent pas être directement raccordées à la console et le positionnement d'un microphone directement devant l'amplificateur n'est pas toujours la solution idéale car il capte alors aussi les signaux des autres instruments. Le traitement des fréquences graves (d'une basse par exemple) est tout particulièrement difficile lors d'une prise de son par l'intermédiaire d'un micro.

« DI » est l'abréviation de « Direct Injection ». Une boîte de direct permet de travailler directement le signal d'une ligne asymétrique haute impédance, par exemple le signal entre une guitare et son amplificateur. On peut alors l'injecter directement dans l'entrée de la console de mixage sans avoir à passer par un microphone. Mais cela ne s'arrête pas là. Il existe bien d'autres situations dans lesquelles on souhaite amener le signal d'une source asymétrique directement dans la table de mixage – et si possible, sous forme symétrique. C'est exactement le rôle d'une boîte de direct.

Par impédance, on désigne la dépendance de la résistance électrique et de la réponse en phase d'un appareil par rapport à la fréquence. L'impédance est donc aussi un élément permettant de désigner une bonne boîte de direct d'une mauvaise. Tout comme la combinaison d'un ampli de puissance avec des haut-parleurs, l'impédance d'un appareil est un critère de performance. Avec un bon amplificateur de puissance, l'impédance de charge influence seulement la puissance de sortie maximale. Pour d'autres appareils, l'impédance influence en revanche bien d'autres propriétés. Avec une boîte de direct passive, les impédances connectées (entrées et sorties) jouent un rôle sur la bande passante, la réponse en fréquences, le taux de distorsion, etc.

Il existe deux types principaux de boîtes de direct : passives et actives. Ces deux types doivent être raccordés à l'entrée microphone d'une console. Une boîte de direct passive présente l'avantage d'être moins coûteuse (moins de composants électroniques, pas d'alimentation électrique), mais ses performances sont fonction des impédances connectées. Avec une telle boîte de direct, si l'impédance change côté console de mixage, l'impédance à l'entrée est également modifiée. Et ce n'est pas tout : la réponse en fréquences varie également avec l'impédance. Une boîte de direct passive ne fonctionne correctement qu'avec des impédances précises (élevée à l'entrée, faible à la sortie), c'est-à-dire pour des applications standard.

Les boîtes de direct actives en revanche ne sont pas limitées par ces contraintes car le signal présent à l'entrée est « tamponné » par l'amplificateur. L'impédance d'entrée de l'ULTRA-DI PRO étant également extrêmement élevée, elle n'a donc aucune influence sur le trajet du signal dans la boîte de direct. De plus, l'impédance de sortie de l'ULTRA-DI PRO étant très faible et symétrique, le signal est donc nettement moins sujet aux ronflements et aux bruits indésirables. Ainsi, l'impédance de la source sonore est totalement indépendante de l'impédance de la console utilisée, et l'inverse est naturellement vrai aussi. Le son n'est aucunement altéré. Le transformateur utilisé dans l'ULTRA-DI PRO est le fameux OT-1 BEHRINGER garantissant un son exempt de toute distorsion et d'une parfaite netteté ainsi qu'une réponse en fréquences linéaire.

1.1 Avant de commencer

L'ULTRA-DI PRO a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'elle ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre distributeur et la société de transport, sans quoi vous perdriez tout droit aux prestations de garantie.

Pour son montage en rack 19", l'ULTRA-DI PRO nécessite un espace libre d'une unité de haut. Veillez à laisser 10 cm d'espace à l'arrière de l'appareil pour permettre un câblage aisé.

Assurez-vous que l'appareil est suffisamment ventilé et ne placez pas l'ULTRA-DI PRO sur un ampli de puissance par exemple, pour lui éviter tout problème de surchauffe.

Avant de relier l'ULTRA-DI PRO au secteur, veuillez vérifier qu'elle est réglée sur la bonne tension secteur!

Le porte-fusible au-dessus de l'embase IEC présente trois marques triangulaires. Deux d'entre elles se font face. L'ULTRA-DI PRO est réglée sur le voltage inscrit près de ces deux marques. Le voltage peut être modifié.

en faisant pivoter le porte-fusible de. Attention, ce dernier point n'est pas valable pour les modèles d'exportation conçus, par exemple, pour un voltage de 115 V.

La liaison au secteur se fait par l'intermédiaire du cordon d'alimentation fourni. Il satisfait aux normes de sécurité en vigueur.

Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

Plus de renseignements à ce sujet au chapitre 2 « liaisons audio »

1.2 Commandes et connexions

L'ULTRA-DI PRO BEHRINGER dispose de quatre canaux à la conception identique. Les commandes décrites ici sont les mêmes pour tous les canaux.

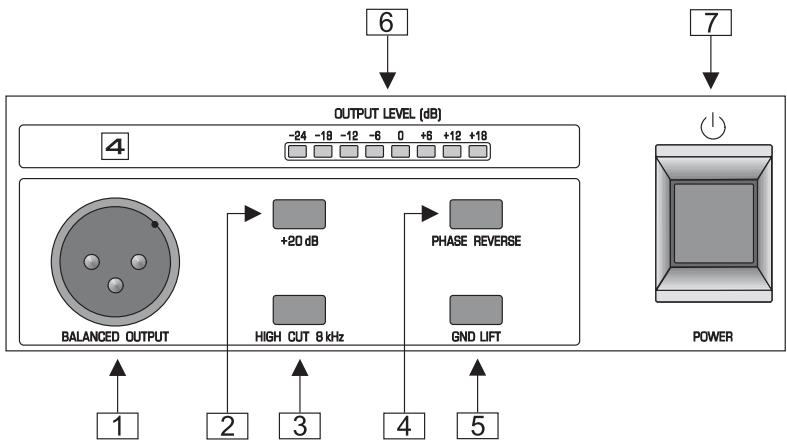

Fig. 1.1: Commandes, connecteurs et affichages de la face avant

1 OUTPUT. Il s'agit ici de la sortie symétrique de l'ULTRA-DI PRO. Reliez-y un câble symétrique standard de bonne qualité. 2 Le commutateur +20 dB augmente le niveau de sortie de 20 dB. 3 Avec le commutateur HIGH CUT, vous diminuez les aigus situés au-delà de 8 kHz (6 dB/Oct.). 4 Le commutateur PHASE REVERSE fait pivoter la phase du signal de sortie de 5 Avec le commutateur GROUND LIFT, vous pouvez relier ou désolidariser totalement la masse de l'entrée de celle de la sortie. En fonction de la mise à la masse de l'appareil relié à la boîte de direct, on peut ainsi supprimer les ronflements et les éventuelles boucles de masses. En position ON, la liaison entre les masses est coupée.

Lors d'un branchement à un haut-parleur, assurez-vous toujours que le commutateur GROUND LIFT est en position ON (pas de liaison de masses). De cette façon, vous évitez tout risque de court-circuit aux sorties de l'ampli de puissance. Pour ce faire, la pointe du connecteur d'entrée doit être reliée au plot rouge du haut-parleur. Attention, le châssis métallique de la DI4000 ne doit en aucun cas être en contact avec d'autres appareils.

L'afficheur OUTPUT LEVEL indique le niveau de sortie entre -24 dB et +18 dB. Vous mettez l'ULTRA-DI PRO sous tension à l'aide du commutateur POWER.

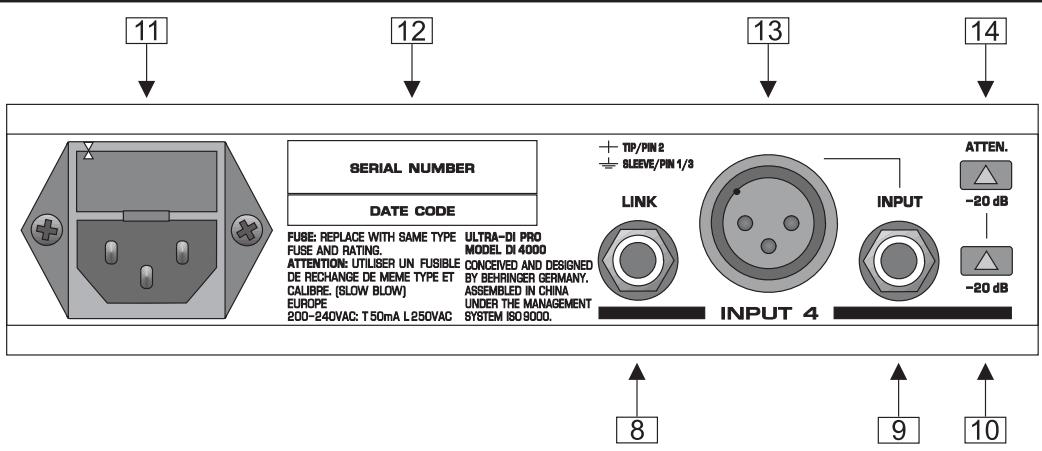

Fig. 1.2: Les commandes et connecteurs du panneau arrière

8 LINK. Il s'agit de la sortie asymétrique parallèle de l'ULTRA-DI PRO qui doit être reliée à l'entrée d'un des éléments du backline ou à l'amplificateur des moniteurs. 9 INPUT. Cette embase jack 6,3 mm est destinée à recevoir le signal source. 10 et 14 Les ATTENUATEURS -20 dB élargissent enormément le domaine d'application de l'ULTRA-DI PRO qui s'étend du signal faible d'une guitare aux sorties haut-parleurs d'un ampli de puissance de sonorisation. Lorsque les deux attenuateurs sont enfoncés, l'atténuation est de -40 dB. Utilisez les commutateurs -20 dB uniquement si vous êtes certain que c'est l'ULTRA-DI PRO qui « clippe » et non pas le préampli micro. Travailliez always avec l'atténuation la plus faible possible pour garder un rapport signal/bruit optimal. 11 PORTE FUSIBLE/SELECTEUR DE TENSION. Avant de relier l'appareil au secteur, contrôlez bien qu'il est réglé sur la tension correspondant à celle de votre secteur. Si vous êtes amené à changer le fusible, veillez à le remplacer par un fusible de même type. Utilisez le cordon d'alimentation fourni pour relier l'appareil à la tension secteur. 12 NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat sans quoi vous perdriez tout droit aux prestations de garantie. Ou alors, remplissez la carte de garantie en ligne sur le www. behringer. com. Pour une flexibilité maximale, l'ULTRA-DI PRO est aussi équipée d'une entrée XLR asymétrique pour le raccordement de la source.

2. Liaisons AUDIO

Les sorties audio de l'ULTRA-DI PRO BEHRINGER au format XLR sont totalement symétriques. Si vous avez la possibilité d'établir une liaison symétrique avec d'autres appareils, nous vous conseillons de le faire pour obtenir un signal aussi propre que possible.

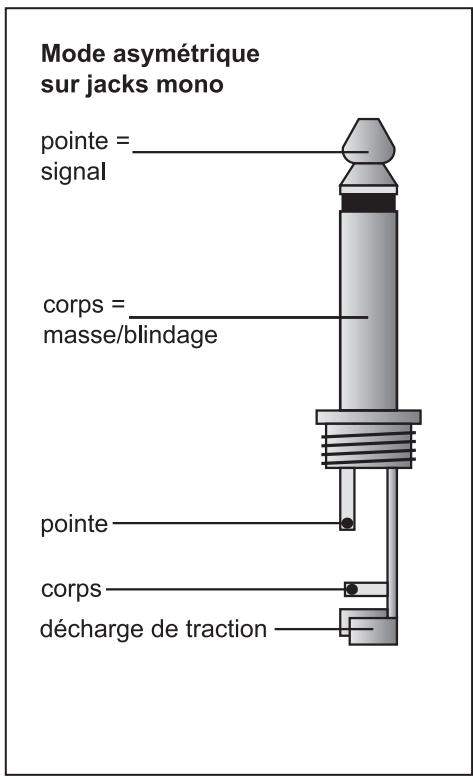

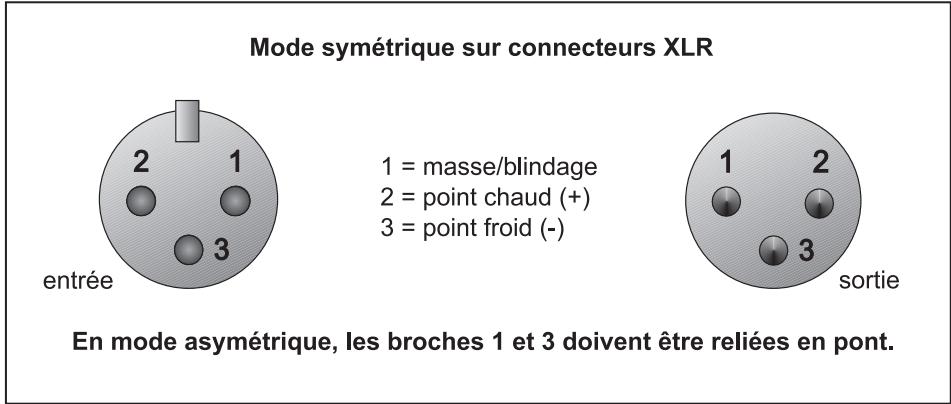

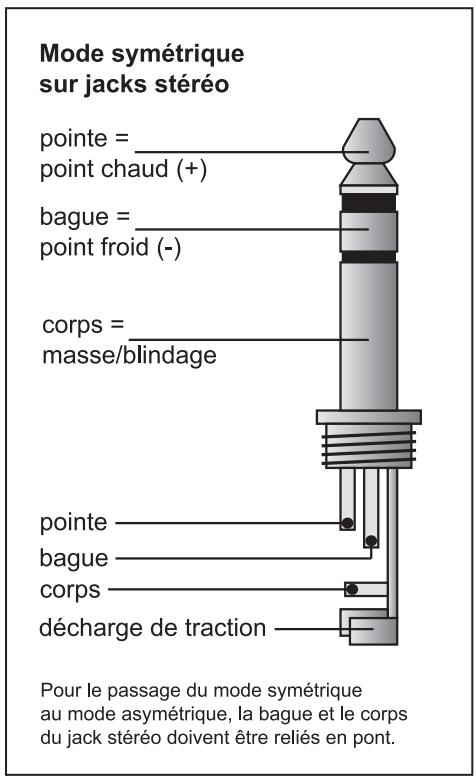

Fig. 2.1 : Les différents types de connecteurs

Entrées audio

Connecteurs

Embases XLR et jack 6,3 mm

Type

Entrée asymétrique et protection HF

Résistance d'entrée

Max. 220 kOhm

Niveau d'entrée max.

+20/+40/+60 dBu

Sorties audio

Connecteurs

Embases XLR

Type

Etage de sortie trao-symétrisé

Impedance

600 Ohm symétrique

Niveau de sortie max.

+20 dBu

Caractéristiques du système

Bande passante (100 kOhm)

De 23 Hz à 120 kHz (± 3 dB)

Bande passante (600 Ohm)

De 23 Hz à 27 kHz (± 3 dB)

Bande passante (High Cut)

De 23 Hz à 8 kHz (± 3 dB)

Bruits

-95 dBu

Alimentation électrique

Tension secteur

USA/Canada

120V, 60Hz

U.K./Australie

240V~,50Hz

Europe

230V~, 50Hz

Consommation électrique

Mode général d'export.

100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz

Fusible

max. 10 W

100 - 120 V ~ 200 mA H

Raccordement

200 - 240 V ~ 100 mA H

Embase IEC standard

Dimensions/poids

Dimensions

1 3/4" (44,5 mm) x 19" (482,6 mm) x 8 ½" (217 mm)

Poids

2,5 kg

Poids au transport

3,5 kg
