FLOXB2R - Télécommande NICE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Télécommande
Fonction principale	Contrôle à distance
Alimentation	Piles
Nombre de canaux	Non précisé
Portée	Non précisé
Fréquence de fonctionnement	Non précisé
Compatibilité	Non précisé
Type de signal	Radiofréquence
Dimensions	Non précisé
Poids	Non précisé
Matériau	Plastique
Nombre de boutons	Non précisé
Indicateur LED	Non précisé
Normes	CE
Utilisation	Installation et contrôle d'appareils compatibles

FOIRE AUX QUESTIONS - FLOXB2R NICE

Comment réinitialiser le NICE FLOXB2R ?

Pour réinitialiser le NICE FLOXB2R, maintenez le bouton de programmation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote en rouge et vert.

Pourquoi mon NICE FLOXB2R ne répond-il pas à la télécommande ?

Vérifiez d'abord les piles de la télécommande. Si les piles sont en bon état, assurez-vous que le récepteur est correctement alimenté et à portée de la télécommande.

Comment programmer une nouvelle télécommande avec le NICE FLOXB2R ?

Pour programmer une nouvelle télécommande, appuyez sur le bouton de programmation du récepteur jusqu'à ce que le voyant s'allume, puis appuyez sur le bouton de la télécommande que vous souhaitez programmer.

Le NICE FLOXB2R a-t-il une fonction de sécurité ?

Oui, le NICE FLOXB2R est équipé d'une fonction de sécurité qui empêche l'ouverture ou la fermeture accidentelle en cas d'obstacle détecté.

Comment vérifier le niveau de charge de la batterie du NICE FLOXB2R ?

Le niveau de charge de la batterie peut être vérifié via l'indicateur LED sur le récepteur. Un clignotement rapide indique que la batterie doit être rechargée.

Que faire si le NICE FLOXB2R ne s'ouvre pas ?

Vérifiez si le moteur est alimenté et si les connexions sont sécurisées. Assurez-vous également qu'il n'y a pas d'obstacles bloquant le mécanisme.

Comment installer le NICE FLOXB2R ?

L'installation doit être effectuée en suivant le manuel d'installation fourni. Assurez-vous de respecter les normes électriques locales et de consulter un professionnel si nécessaire.

Quelle est la portée de la télécommande du NICE FLOXB2R ?

La portée de la télécommande est d'environ 100 mètres en champ libre, mais cela peut varier en fonction des obstacles et des interférences.

Le NICE FLOXB2R peut-il être utilisé avec un système de domotique ?

Oui, le NICE FLOXB2R peut être intégré à des systèmes de domotique compatibles, permettant un contrôle à distance via une application mobile ou un autre dispositif.

MODE D'EMPLOI FLOXB2R NICE

Quand on utilise un système de radiocommande, l'émetteur envoie au récepteur un "signal" qui provoque l'activation des reliats de sortie, s'il est reconnu comme valable.

Vu qu'un émetteur doit activer seulement son propre récepteur et pas celui du voisin, on a l'habitude de coder le signal envoyé, cela signifie que chaque récepteur reconnaît seulement un signal bien précis et pas ceux qui lui resemblant.

Dans les systèmes traditionnels, le code peut être sélectionné dans l'émetteur à travers une série de microinterrupteurs (qui ne permettent que quelques milliers de combinaisons) ou bien êtreprogrammé directement en phase de production (dans ce cas, on peut obtenir plusieurs millions de codes différents); dans tous les cas, le code est fixe, c'est-à-dire qu'à chaque fois qu'on transmet, c'est le même signal qui est envoyé.

Le fait que le code soit envoyé par radio et soit toujours le même offre malheureusement aux personnes mal intentionnées la possibilité de receivevoir (meme à distance) et d'enregistrer le signal pour obtenir ainsi la "clé" d'ouverture pour votre automatisation.

Le système "FLOR" utilise au contraire un principe qui permet de rendre votre radiocommande extrémement sûre. Une technique appelée transmission à code variable (Rolling Code) fait en sorté qu'une partie du code change à chaque transmission suivant une séquence prédéfinie; à travers certaines fonctions mathématiques, le code est masqué de manière que n'apparaisse aucune

relation logique entre deux codes consécutifs. Le récepteur reste synchronisé avec

l'émetteur de manière à n'accepter que la série de codes prévue. Dans ce système, il est parfaitement inutil de tenter de copier le signal transmis car une fois qu'un code a été "utilisé", le récepteur ne reconnaître que le code successif.

D'après la description donnée, il pourrait apparaitre indispensable de maintainir parfaitement en synchronisme le code envoye par l'émetteur et celui qu'attend le récepteur; en réalité ca n'est pas fondamental car le dispositif prévoit une fenêtre de codes qui permet au récepteur d'accepter, dans la séquence, le prochain code plus un certain nombre de codes à suivre, sans jamais accepter, dans tous les cas, un code déjà utilisé!

Méme quand on sort de la fenêtre des codes, une opération de resynchronisme automatique est prévue dans le récepteur; à la réception du premier code, il n'y aura aucune activation mais seulement la mémorisation du code envoyé puis à la transmission successive, il y aura le resynchronisme effectif et l'activation des sorties. Naturellement, le resynchronisme automatique n'est possible que si les codes sont reçus suivant la séquence prévue.

DESCRIPTION

Le système se compose de:

• Émetteurs à 1, 2 ou 4 canaux (FLO1R, FLO2R, FLO4R) et (VR 2-canaux de la série VERY)

• Récepteurs avec bornes, 1 ou 2 canaux (FLOX1R, FLOX2R, FLOXB2R)

• Récepteurs embrochables, 1 ou 2 canaux (FLOXIR, FLOXI2R)

• Récepteurs modulaires (FLOXM220R, FLOXMR)
• Carte de mémoire contenant les codes (BM60, BM250, BM1000, respectivement 15, 63 ou 255 codes au maximum)
  Antenne (ABF - ABFKIT)

INSTALLATION

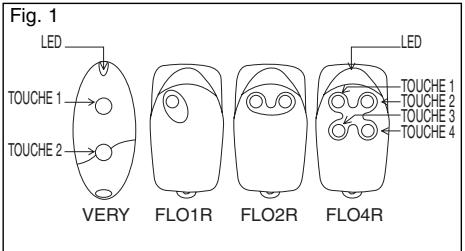

ÉMETTEURS:

Les émetteurs n'ont besoin d'aucune intervention, ils fonctionnement immédiatement, chacun avec son propre code programmeddes la phase de construction. Pour contrôler le fonctionnement correct, il suffit d'appuyer sur l'une des touches, de vérifier le clignotement sur la DEL rouge qui indique la transmission.

L'émetteur comprend un dispositif de contrôle

de l'etat de charge de la pile, à la pression de l'une des touches, si la pile est chargée, la DEL donne une impulsion initiale, suivie immédiatement du signal de transmission; si la pile est partiellement

décharge, à la pression d'une touche la DEL donne une première impulsion et commence à transmettre seulement après une demi-seconde.

Dans ce cas, il est conseillé de replacer la pile le plus tout possible.

Si la pile est complètement épuisée, à la pression d'une touche la DEL émet un clignotement toutes les demi-secondes, sans entrer en transmission, il est donc nécessaire de replacer la pile.

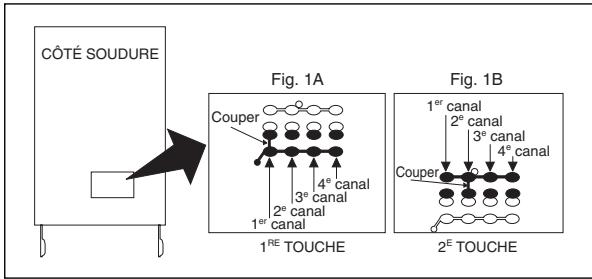

Selection du canal sur l'émetteur:

Dans les versions FLOR1 et FLOR2, il est possible de modifier l'association touche/canal. Pour la 1^re touche,

il suffit de couper la piste qui associait la touche au 1er canal comme dans la Fig. 1A^et racorder avec une goutte d'étain l'une des autres aires de droite pour obltenir l'association avec le 2^e , le 3^e ou le 4^e canal. Pour la 2^e touche, suivre la malme procEDURE comme dans la Fig. 1B.

L'association touche/canal ne peut pas etre modifie dans les émetteurs VR de la série VERY.

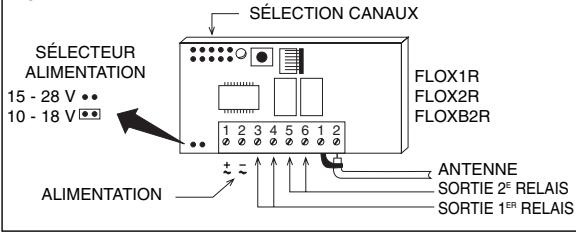

Récepteurs avec bornes:

Les récepteurs avec bornes permettent une utilisation de type universel. Le boltier, qui peut être fixé avec des vis ou en utilisant la bande autocollante sur le fond, fournit au circuit une protection essentielle et efficace.

Effectuer les connexions suivant le diagramme ci-après:

1-2: ALIMENTATION: de 10 à 28 V courant continu ou alternatif.
3-4: SORTIE ler RELAIS: contact à vide d'un relais normalement ouvert

Fig. 2

5-6: SORTIE 2^e RELAIS: contact à vide d'un relais normalement ouvert (seulement sur recepteurs à 2 canaux).

1-2: ANTENNE: entrée signaux d'antenne.

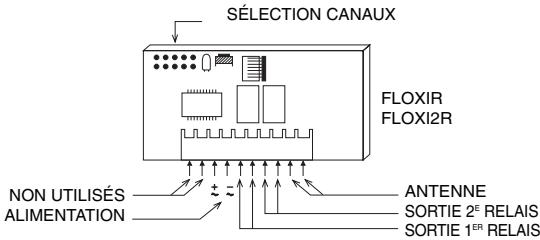

Récepteurs embrochables:

Les récepteurs embrochables sont prévus pour être branchés directement sur les centrales NICE; une fois branchés, ils sont prêts à fonctionner dans la mesure où tous les signaux électriques (alimentation, antenné et sorties) vont dans les points respectifs de la centrale

Fig. 3

ALIMENTATION:

de 20 à 28 V courant continu ou alternatif normalement fourni par la centrale.

SORTIE 1^er RELAIS:

contact à vide d'un relais normalement ouvert, utilisé pour la commande de la centrale.

SORTIE 2^e RELAIS:

contact à vide d'un relais normalement ouvert disponible sur les bornes de la centrale (seulement sur récepteurs à 2 canaux).

ANTENNE:

entree pour signaux d'antenne reportes sur les bornes specifiques de la centrale.

Carte de mémoire

Chaque émetteur possède son propre code (choisi entre plus de 250 millions de codes) qui le différencie de n'importe qu'elle autre télécommande. Le récepteur est en mesure de recevoir tous les codes mais il s'activera seulement si ce code particulier estprésent sur la liste des codes "autorisés" contens dans la carte de mémoire.

Les récepteurs sont fournis déjà munis d'une carte de mémoire BM250 qui peut contenir un maximum de 63 codes (limite maximum 63 télécommandes). On peut utiliser également une carte de mémoire BM60 avec limite maximum de 16 codes ou BM1000 avec limite maximum de 255 codes) qui doivent être montées en replacement de la BM250 standard. Le récepteur visualise le type de mémoire utilisé, quand il est alimenté: en présence d'une carte de mémoire BM60, la DEL émet un bref clignotement, en présence d'une mémoire BM250, la DEL émet deux clignotements en présence d'une mémoire BM1000, la DEL émet trois clignotements.

Tous les codes résident dans la mémoire, par conséquent, quand on désire la sécurité maximum, il faut bloquer la fonction d'apprentissage des codes (également en vertu du fait que cette fonction peut être faite à distance). ÀpRES avoir introduit les codes des télécommandes voulues, il suffit d'interr compromise la trace marquee d'une flèche (fig. 4). Si dans un deuxième temps on désire pouvoir introdre de nouveaux codes, il suffit d'unir les deux aires avec une goutte d'étain (fig. 5).

ATTENTION!!: Les opérations d'introduction et de retrait de la carte de mémoire doivent toujours être faites avec le récepteur éteint.

Il s'agit d'un blocage de type "matériel" très simple à exécuter mais de ce fait difficile à éliminer par quelqu'un d'autre. Il a été prévu un 2e type de blocage, de type "logiciel", plus onereux à gérer mais extrémement sur dans la mesure où comme clé de déblocage, il faut utiliser une télécommande déjà autorisée (voir activer - désactiver le 2e déblocage). Tout jours en matière de sécurité, il est prévu un type de blocage encore plus sur et contrôle par un "MOT DE PASSE". La gestion de cette fonction est effectueeo seulement a travers un accessoire portable BUPC.

RéGLAGES ET PARAMÉTRAGES

Sélection des relais sur les canaux

Chaque récepteur est en mesure de reconnaître les 4 canaux (canaux = touches) de l'émetteur. L'association des relat à la sortie du canal désiré s'effectue à travers un shunt dans les branchements voulus.

Fig.6 SELECTION DU 1^ER RELAIS

SELECTION DU 2^E RELAIS (S'IL EST PRESENT)

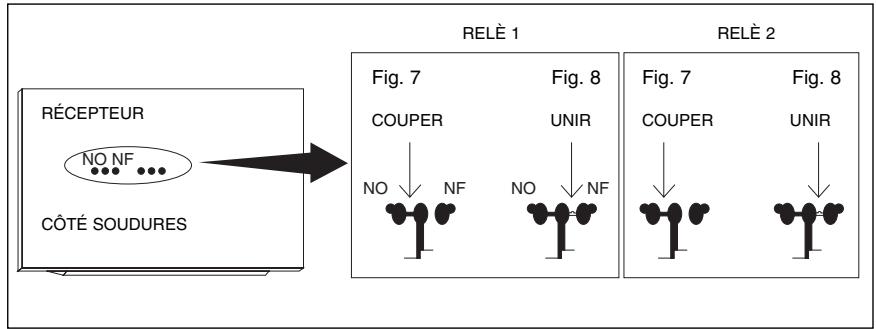

Contact en sortie

La commande des sorties est effectuee a travers le contact a vide (c'est-à-dire libre de toute autre connexion) de type normalement ouvert. Si un contact de type normalement fermé est nécessaire:

• Couper le segment de trace "NO" (fig. 7).
• Unir avec une goutte d'étain les aires "NF" (fig. 8).

Fonctions speciales

Normalement, la fonction du relais en sortie est de type momentanée, c'est-à-dire qu'il s'excite quelques instantes après la pression des touches sur la télécommande (retard du au temps de reconnaissance du code), il se désexcite 300 ms après la réception du dernier code valable.

Des fonctions particulieres du relais en sortie sont disponibles.

Fonction pas-à-pas:

Le relais s'active en appuyant sur la touche de l'émetteur et reste excité même quand on l'a relachée; une seconde pression sur la touche désactivera le relais.

Fonction temporisateur:

Le reliais s'active en appuyant sur la touche de l'émetteur et reste excité jusqu'à ce que le temps programmé se soit écoulé. Le comptage du temps repart à chaque nouvelle pression de la touche de l'émetteur et peut être terminé de manière anticipée en gardant la touche enforcée pendant au moins 3 s.

Fonction antivol:

C'est la fonction combinée des sorties 1 et 2; à la seule pression de la touche 1 de l'émetteur, on obtendra la fonction pas-à-pas sur le canal 1 (adaptée pour activer/désactiver un antivol). Sur le canal 2, en plus du fonctionnement normal associé à la touche 2 de l'émetteur, on obtendra: une brève activation, quand le canal 1 passé de OFF à ON, deux brèves activations quand le canal 1 passage de ON à OFF. Sur le canal 2, il est possible de raccorder un signal optique ou acoustique pour

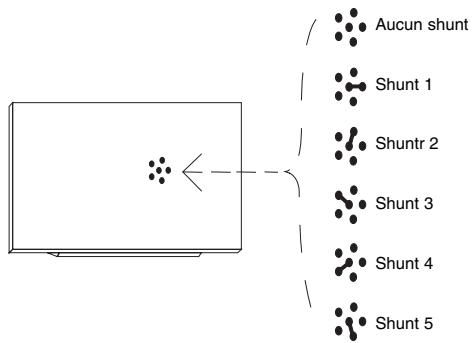

Les fonctions particulières doivent être activées à travers la réalisation d'une petite goutte d'étain (fig. 9) suivant le tableau ci-après:

Aucun shunt:

tous les canaux momentanés

Shunt 1 :

1 pas-à-pas...2,3,4 momentanés

Shunt 2 :

1,2 pas-à-pas...3,4 momentanés

Shunt 3 :

1 temporisateur...2,3,4 momentanés

Shunt 4 :

1+2 antivol...3,4 momentanés

Shunt 5 :

tous les canaux pas-à-pas

INSTALLATION ANTENNE

Pour fonctionner correctement, le récepteur a besoin d'une antennne type ABF ou ABFKIT, sans antennne, la portée se réduit à quelques mêtres. L'antenne doit être installée le plus haut possible; en présence de structures metalliques ou de béton armé, installerer l'antenne au-dessus de celles-ci. Si le cable fourni avec l'antenne est trop court, utiliser un cable coaxial avec impédance 52 ohms (ex. RG58 à faible perte), le cable ne doit pas dépasser la longueur de 10m . Connecter la partie centrale (âme) à la borne 2 et la gaine à la borne 1 (du groupe à 2 positions). Si l'antenne est installée dans une zone dépourvue d'un bon plan de terre (structures en maconnerie), il est possible de raccarder la borne de la gaine à la terre en obtenant ainsi une plus grande portée. Naturellement la prise de terre doit soit trouver à proximé immediate et être de bonne qualité. S'il n'est pas possible dinstaller l'antenne ABF ou ABFKIT, on peut oblérer des résultats corrects en utilisant comme antennne le bout de fil fourni avec le récepteur, monté à plat et raccordé à la borne 2.

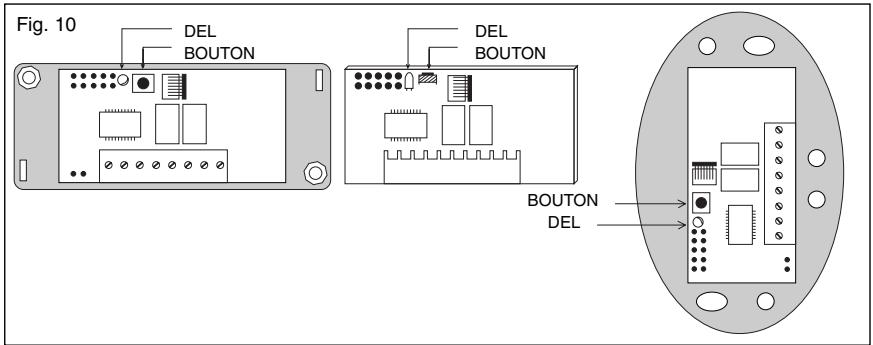

PROGRAMMATIONS

Chaque émetteur possède son propre code (choisi entre plus de 250 millions de codes) qui le différencie de n'importe toute autre télécommande. Le récepteur est en mesure de recevoir tous les codes mais il s'activera seulement si ce code particulier estprésent sur la liste des codes "autorisés". L'introduction ou l'effacement d'un code dans cette liste s'effectue à travers une procédure en "apprentissage".

Ces procédures sont activées par l'opérateur en agissant sur une touche présente sur la carte du récepteur, les opérations sont temporisées, il faut donc dire toutes les instructions pour exécuteur ensuite les opérations l'une après l'autre sans pauses.

Les différentes phases de la procédure sont visualisées à travers un petitvoyant rouge (DEL). Cette DEL est le seul moyen pour controler les différentes opérations dans lesquelles se trouve le récepteur. Étant donné l'abondance d'informations à visualiser, le dispositif prévoit 12 états stables plus une série de clignotements avec deux vitesses:

• DEL étente: fonctionnement normal
• DEL allumée: procédure d'apprentissage en cours.

CLIGNOTEMENT LENT 1/2 seconde
Nb. clignot.	DESCRIPTION
1	Le code reçu ne figure pas parmi les codes autorisés.
2*	Fin du temps d'apprentissage sans résultat.
3	Apprentissage conclus avec résultat positif (code autorisé).
4	Le code est déjà dans la liste des codes autorisés.
5	La liste est vide (aucun code).
6	La liste est saturaée (il n'y a plus de place pour d'autres codes).
7	Il a été demandé d'effacer un code non présen.
8	Des codes différents ont été reçus dans la phase d'apprentissage.
9	Mot de passer active.

• Si le 2^e type de blocage est actif, le 2^e clignotement sera plus long que le premier.
  Si le 2^e type de blocage n'est pas actif, les deux clignotements seront de même durée.

CLIGNOTEMENT RAPIDE 1/4 seconde
Nb. clignot.	DESCRIPTION
1	À l'allumage, indique la présence d'une mémoire BM60, successivement indique que le code reçu est une "copie" tandis que leurs codes "originaux" sont valables.
2	À l'allumage, indique la présence d'une mémoire BM250.
3	À l'allumage, indique la présence d'une mémoire BM1000, successivement indique que le code n'est pas à l'intérieur de la fenêtre des codes mais qu'il a été resynchronisé.
4	À l'allumage, indique que la mémoire présente des codes qui n'appartientment pas à la version FLOR, successivement, indique que le code n'est pas à l'intérieur de la fenêtre des codes et le resynchronisme est bloqué.
5	À l'allumage, indique qu'une erreur a été détectée durant la lecture dans la mémoire, successivement indique que le code n'est pas à l'intérieur de la fenêtre des codes et le resynchronisme n'est pas possible.

Introduire un code (mode rapide)

Il s'agit là du mode le plus rapède pour introduir un code même s'il n'est pas extrémement sur dans la mesure où durant l'opération de mémorisation du code, le récepteur pourrait acquirer un signal provenant d'un autre émetteur lié dans le rayon d'action et le memoriser.

Évaluer ce risque pour lechioix du mode d'introduction des codes.

Cette opération permet d'ajouter le code d'un nouvel émetteur dans la mémoire du récepteur.

1) Presser et maintainir enfoncée la touche sur le recepteur, la DEL s'allume puis il faut:
2) Transmettre le code jusqu'à l'extinction de la DEL en appuyant sur une touchequelconque de l'émetteur.
3) Relacher ensuite la touche de l'émetteur, la DEL se rallume, préte pour une nouvelle opération.
4) Répéter les opérations à partir du point 2 pour les autres émetteurs.

Introduire un code (mode standard)

Cette opération également permet d'ajouter le code d'un nouvel émetteur dans la mémoire du récepteur.

1) Presser un court instant la touche sur le récepteur, la DEL s'allume pendant 5 s, dans ce laps de temps, il faut:
2) Transmettre le code jusqu'à l'extinction de la DEL en appuyant sur une touche qualconque sur l'émetteur.
3) Relacher la touche de l'émetteur et attendre une seconde.
4) Transmettre le code pour confirmation en appuyant sur une touche qualconque de I'emetreur.

La DEL émettra à ce point 3 clignotements pour indiquer que l'opération a été correctement effectuee, en cas contraire, il faut repeter toute la procEDURE depuis le début. Pour introduire un autre nouveau code, repeter l'opération depuis le début.

Introduire un code (à distance)

Pour introduire le code d'une nouvelle télécommande sans intervenir sur la touche du récepteur, il faut désposer d'une télécommande déjà autorisée (il en développue que la première télécommande doit toujours être activée en agissant sur la touche du récepteur). Maintenant, avec les deux émetteurs que nous appellerons NOUVAU celui dont le code est à programmermer et ANCIEN celui qui est déjà autorisé, se placer dans le rayon d'action des radiocommandes (dans les limites de la portée maximum) puis:

1) Transmettre le NOUVEAU code pendant au moins 5 s. en appuyant sur une touche quelconque du NOUVEL émetteur.

Ensuite, lentement mais avec décision:

2) Transmettre 3 fois un ANCIEN code en appuyant 3 fois sur une touche quelconque de l'ANCIEN émetteur.
3) Transmettre 1 fois le NOUVEAU code pour confirmation en appuyant sur une touche quelconque du NOUVEL émetteur.

L'opération est maintainant conclusive et il est possible de la repeter immediatement avec une autre télécommande.

ATTENTION!!: cette opération introduit le nouveau code dans tous les récepteurs situés dans le rayon d'action qui reconnaissent l'ancien code. Par conséquent, s'il y a plusieurs récepteurs à proximate avec l'ancien code déjà programmes, couper l'alimentation de ceux qui sont pas concernés par l'opération.

EFFACER UN CODE

L'opération permet d'éliminer un code de la mémoire du récepteur, il faut disposer de l'émetteur.

1) Garder la touche du récepteur enforcée (environ 3 s.): la DEL s'éteint, relâcher à ce point la touche.
2) Transmettre le code jusqu'à ce que la DEL s'éteigne de nouveau en appuyant sur une touche quelconque de l'émetteur.
3) Relacher la touche de I'emetteur et attendre 1 s.
4) Transmettre le code pour confirmation en appuyant sur une touche qualconque de I'emetreur.

La DEL émet un clignotement indiquant que le code a été effacé, en cas contraire, repeter l'opération depuis le début.

EFFACER TOUS LES CODES

L'opération provoque l'effacement de tous les codes contenus dans la mémoire (elle redevient vide), elle élimine aussi le 2e blocage à l'apprentissage et le temps du TEMPORISATEUR se règle à 3 s.

1) Garder la touche du récepteur enfoncé, après 3 s la DEL s'éteint.
2) Relacher la touche durant le 3^e clignotement qui suit.
3) Attendre environ 3 secondes.
4) Appuyer sur la touche des que la DEL se rallume et la relacher des qu'elle s'eteint.

Suivant le type de mémoire, l'opération peut demander plusieurs secondes. Durant cette phase, la DEL clignotera rapidement puis 5 clignotements lents indiqueront que la mise à zéro s'est produit et que la mémoire est vide; si ce n'est pas le cas, répéter l'opération depuis le début.

VÉRIFIER LE NOMBRE DE CODES DANS LA MÉMOIRE

• Presser 2 fais la touche sur le récepteur.
• Compter le nombre de clignotements qui suivent, chaque clignotement est un code.

S'il y a beaucoup de codes et qu'on désire ne pas aller jusqu'à bout de la vérification, appuyer sur la touche pendant 1 s.

VÉRIFIER LE 2° BLOCAGE À L'APPRENTISSAGE

• Presser un court instant la touche sur le récepteur, et attendre les 2 clignotements qui indiquent que le temps s'est écoulé (env. 5 s.)

• Si le 2e clignotement dure davantage que le premier, le blocage est actif.

• Si les deux clignotements sont de la même durée, le blocage n'est pas actif..

ACTIVER LE 2^ BLOCAGE A L'APPRENTISSAGE

1) Presser un court instant la touche sur le récepteur,
2) Attendre les 2 clignotements qui indiquent que le temps programme s'est ecoulé (env. 5 s.)
3) presser la touche durant le 2^e clignotement et la relacher des que la DEL s'eteint.

L'opération sera suivie de 2 clignotements dont le 2^e doit durer plus longtemps que le premier pour indiquer l'etat de blocage actif, en cas contraire, repeter l'opération depuis le début.

ÉLIMINER LE 2° BLOCAGE À L'APPRENTISSAGE

Pour pouvoir éliminer le blocage à l'apprentissage, il faut disposer d'une télécommande déjà autorisée.

1) Presser un court instant la touche du récepteur, la DEL s'allume pendant 5 s., dans ce laps de temps il faut:
2) Transmettre le code jusqu'à l'extinction de la DEL en appuyant sur une touche qualconque de l'émetteur.
3) Relacher la touche de I'emetteur et attendre 1 s.
4) Transmettre le code pour confirmation en appuyant sur une touchequelconque de I'emetreur, la DEL emettra 4 clignotements pour indiquer que ce code est deja present dans la liste.
5) Presser la touche durant le 4e clignotement et la relacher des que la DEL s'eteint.

L'opération sera suivie de 2 clignotements de même durée pour indiquer que l'état de blocage n'est pas actif, en cas contraire, repeter l'opération depuis le début.

PROGRAMMER LE TEMPS DU TEMPORISATEUR

Pour pouvoir programmer le temps du temporisateur, il faut que la fonction TEMPORISATEUR soit active (shunt sur 3, voir fig. 9). Si I'on ne désire pas l'activation du relais, enlever momentanément le shunt de seLECTION des canaux.

1) Presser et maintainir enforcée la touche 1 de l'émetteur (d'un émetteur fonctionnant déjà), puis dans un décai de 3 s, il faut:
2) Presser et maintainir enfoncée la touche sur le récepteur.
3) Relacher la touche de I'émetteur.
4) Relâcher la touche du récepteur après un temps égal au temps que l'on désire programmer (2h30 max.)

Le temps est maintainant méorisé et reste valable jusqu'à une nouvelle programmation.

N.B. Durant la phase de programmation du temps du temporisateur, le fonctionnement normal du récepteur est inhibé (caux non actifs).

CHARACTERISTIQUES TECHNIQUES

RéCEPTeurs:

433.92 Mhz contrôlée par SAW.

52 ohms

supérieure à 0.5 V pour signal a bonne fin

(porte moyenne 150-200 m avec antenna ABF - ABFKIT)

de 10 à 18 V avec shunt courant continu ou alternatif

de 20 à 28 V sans shunt sur B courant continu ou alternatif

15 mA

35 mA

numérique 52 bits (4 500 000 000 000 000 combinaisons)

1 ou 2 suivant les versions.

normalement ouvert max. 0.5A - 50V

réception 2 codes completes (200 ms)

300 ms depuis le dernier code valable

-10°C + 55°C

ÉMETTEURS SÉRIE FLOR

FREQUENCY PORTEUSE: PUISSANCE IRRADIÈE:

CODAGE:

CANAUX:

ALIMENTATION:

ABSORPTION MOYENNE:

TEMP. FONCTIONNEMENT:

DIMENSIONS:

POIDS:

HOMOLOGATION:

433.92 Mhz contrôlée par SAW.

100 μW

numérique 52 bits (4.5x1015 combinaisons totales)

1,2 ou 4 simultanés

12 Vcc +20% - 40% avepile type 23A

25 mA

-40°C +85°C

72× 40h 18

40g

suivantnormel-ETS300220

ÉMETTEURS SÉRIE VERY

FREQUENCY PORTEUSE:

PUISSANCE IRRADIEE:

CODAGE:

CANAUX:

ALIMENTATION:

ABSORPTION MOYENNE:

TEMP. FONCTIONNEMENT:

433.92 Mhz contrôlée par SAW.

100 μW

numérique 52 bits (4.5x10 ^15 combinaisons totes)

2 simultanés

6 Vcc avec pile type litio

10 mA

-40°C +85°C

DIMENSIONS:

65× 30h10

HOMOLOGATION:

I-ETS 300 220

CARTE DE MEMOIRE

Nb CODES:

15 (BM60), 63 (BM250), 255 (BM1000)

TYPE MEMOIRE:

EEPROM à accès série

DUREE MEMOIRE:

40 ans ou 1 million de changements

TEMPS DE LECTURE CODE:

2 ms par code

DIMENSIONS:

13x11 h9

POIDS:

1g

ACCESSIONS

BUPC:

Unité de programmation et contrôle codes

EINLEITUNG
