MANUALE UTENTE FLOXB2R NICE

Manuale di istruzioni per l'installazione

Quando si utilizes unaSYSTEMA di radiocommando, il trasmettitore invia al ricevitatore un "segnale" che, se riconosciuto come valido provoca l'attivazione dei relè di uscita.

Visto che un trasmettitore deve attivare solo il proprio ricevitore e non quello del vicino, si usa codificare il segnale inviato, quello significa che agli ricevitore riconosce solo un ben preciso segnale e nonelli che gli somigliano.

Nei sistemi tradizzionali il codice può essere selezionato nel trasmettitoreattraverso una series di microinterrotturori (che permiettono solo quale migliorio di combinazioni) oppure può essere programmato direttamente in fase di produzione (in quello caso si possono ottenereanche quale milione di codici diversi); in tutti i casi il codice è fisso perché agli volta che si trasmette si invia sempre lo stesso segnale.

Il fatto che il codice venga inviato via radio e sua ricerca, purtroppo, offre a malintenzioniata la possibilità di ricevere (anche a distance) e registrar il segnale per ottenere casa la "chiave" di aperture per la vostra automazione.

Ilsystema“FLOR”utilizzainveceunprincipioche consente di rendereilvostro radiocomando extremamente sicuro.

Una tecnia denominata trasmissione a codice variable (Rolling Code) fa si che una parte del codice cambi ad agli trasmissione seconda una sequenza predefinita; tramite opportune funzioni

matematiche il codice viene mascherato in modo che non appaia nessuna relazione logica

1

tra due codici consecutivi. Il ricevitore si mantiene sinceronizzato al trasmettitore in modo da accettare solo la sequenza di codici prevista. In quellosystema è perfettamente inuscere cercare di copiare il segnale trasmesso perché una volta "usato" un codice il ricevitore riconoscera solo quello successivo.

Da quando descripto, apparirebbe indispensableabile Maintainere perfettamente in sincronismo il codice inviato dal trasmettitore e quello che attende il ricevitore; ciò in realità non è fondamentale perché è prevista una finestra dei codici che permette al ricevitore di accettare, nella sequenza, il prossimo codice più un numero numero di codici a seguire, alla comunique mai accettare un codice più usato! Anche nel caso si esca dalla finestra dei codici è prevista nel ricevitore una operazione di risincronismo automatico; quando si riceve il primo codice non si avrava alcuna attivazione ma solo la memorizzazione del codice inviato, poi alla successiva trasmissione si avrava l'effettivo risincronismo e l'attivazione delle uscite. Naturalmente il risincronismo automatico è possibile solo se i codici vengono ricevuti secondo la sequenza prevista.

DESCRIZIONE

Ilsystema“FLOR”si compone di:

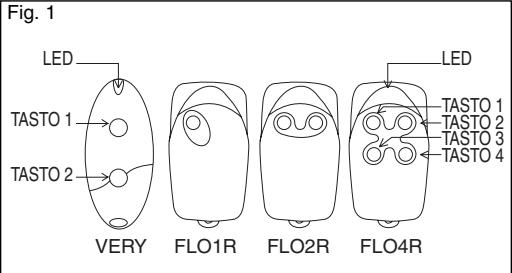

• Trasmettitori a 1, 2 o 4 canali (FLO1R, FLO2R, FLO4R)

• Ricevitori con connessione a morsetti 1 o 2 canali (FLOX1R, FLOX2R, FLOXB2R)

• Ricevitori con connessioni ad innesto 1 o 2 canali (FLOXIR, FLOXI2R)
  Ricevitori modulari (FLOXM220R, FLOXMR)

• Scheda di memoria che contiene i codici (BM60, BM250, BM1000, rispettivamente massimo 15, 63 o 255 codici)
• Antenna (ABF - ABFKIT)

INSTALLAZIONE

Trasmettitori:

I trasmettitori non hanno bisogno di alcun intervento, sono immediamente funzionanti, ognuno con il proprio codice già predisporto in fase di costruzione. Per controllare il correto funzionamento è sufficiente premere uno dei tasti, verificare il lampeggio sul led rosso che indica la trasmissione.

Il trasmettitore incorpora un controllo dello stato di carica della batteria, alla pressione di uno dei tasti, se la batteria è carica il led da un impulso iniziale, seguito subito dal segnale di trasmissione; se la batteria è parzialmente scarica, alla pressione di un tasting il led da un primo impulso e comincia a

trasmettere solo dopo mezzo secondo.

In questo caso si consiglia di sostituire la batteria al più presto possibile.

Se la batteria fosse completenesscara, alla pressione di un tasto il led da dei lampeghi a cadenza di mezzo secondo, nella entrare in trasmissione, è quindi necessario sostituire la batteria.

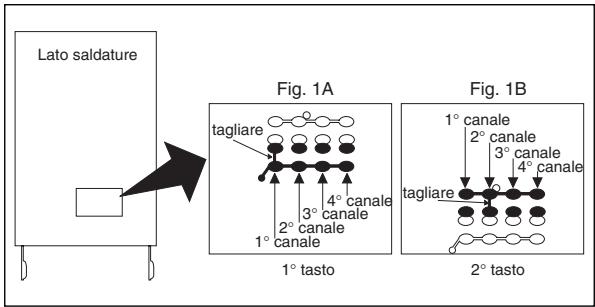

Selezione del canale sul trasmettitore:

Nelle versioni FLOR1 e FLOR2 è possibile modificare l'associazione tasto-canale. Per il 1^ tasto basta

tagliare la pista che assocava il tasto al 1^ canale in Fig. 1A e collegare con una goccia di stagno una della altre piazole di destra per ottenere l'associazione con il 2^ , 3^ o 4^ canale. Per il 2^ tasto eseguire la stessa operazione come Fig. 1B.

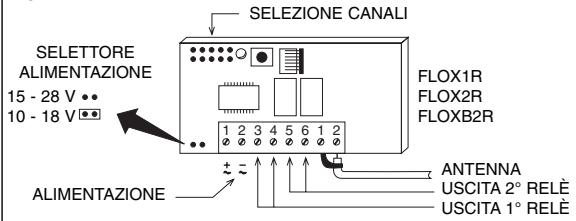

Ricevitori con morsetti:

I ricevitori con morsetti permettono un uso di tipo universale. Il contentitore, che si cui fissare con viti o sfruttando l'adesivo sul fondo, fornisce una protezione essenziale ed efficace al circuito.

Eseguire i collegamenti seguido il seguente diagramma:

1-2: ALIMENTAZIONE: da 10 a 28 V continua o alternata.
3-4: USCITA 1^ - RELE: contatto pulito di un relè normalmente aperto.
5-6: USCITA 2^ - RELE: contatto pulito di un relè normalmente aperto (solo su ricevitori a 2 canali).
1-2: ANTENNA: ingresso segnali di antenna.

Fig. 2

(1)

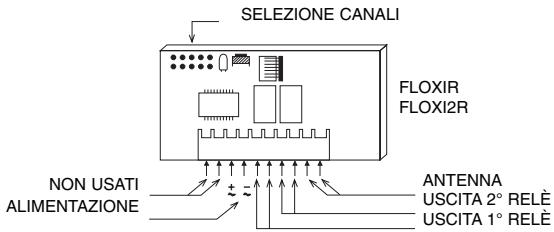

Ricevitori ad innesto:

I ricevitori ad innesto sono previsti per essere innestati direttamente sulle centrali NICE; una volta innestati sono più pronti al funzionamento in quanto tutti i segnali elettrici (alimentazione, antenna e uscite) vanno nei rispetto punti della centrale.

Fig. 3

ALIMENTAZIONE:

da 20 a 28 V continua o alternata normalmente forniti alla centrale.

contatto pulito di un reile normalmente aperto, usato per il lavoro della centrale.

contatto pulito di un relle normalmente aperto disponibile su apposti morsetti della centrale (solo su ricevitori a 2 canali).

ANTENNA:

ingresso per segnali di antenna, riportati su apposti morsetti della centrale.

Scheda di memoria

Ogni trasmettitore possiede un proprio codice (scelto tra altre 250 milioni di codici) che lo contradistingue da qualsiasi altri telecomando. Il ricevitore è in grado di ricevere tutti i codici, masi attiverà solo se quel particolare codice è presente sulla lista dei codici "autorizzati"continuta nella scheda di memoria.

I ricevitori vengono forniti già dotati di una scheda di memoria BM250 che può contentere un massimo di 63 codici (limite massimo 63 telecomandi). Può essere usataanche scheda di memoria BM60 con limite massimo di 16 codici o BM1000 con limite massimo di 255 codici) che devono essere inserite in sostituzione della BM250 già in dotazione. Il ricevitore visualizza il tipo di memoria usata, quando viene alimentato: se è presente una scheda di memoria BM60, il led fa un breve lampeggio, se inceve è inserita una memoria BM250, il led fa due lampeggi, nella stèe se è presente una memoria BM1000, il led fa tre lampeggi.

Tutti i codici risiedono nella memoria, pertanto quando viene richiesta la massima sicurezza è necessario bloccare la funzione di appendimento dei codici, (anche in virtù del fatto che esta-poque essere fattà a distanza). Dop o aver inserito i codici dei telecomandi interessati, basta spezzare la traccia indica da una freccia (fig. 4). Se in un secondo tempo si desidera poter inserire altri codici, unire le due piazole con una goccia di stagno (fig. 5).

ATTENZIONE !!: Le operazioni di inserimento e disinserimento della scheda di memoria devono essere eseguite a ricevitore spento.

1

Fig. 4

Fig. 5

Questo è un blocco di tipo "hardware" molto semplice da eseguire ma per questo di facile disinserimento da terme persone.

É stato previsto un 2^ tipo di blocco, di tipo "software", più oneroso da gestire, ma estremamente sicuro in quanto come chiave di sblocco deve essere utilizzato un telecomando più autorizzato (vedere: attivare - disattivare il 2^ blocco).

Sempre in tema di sicurezza è previsto un tipo di blocco alla più sicuro e controllato da una "password"

La gestione di esta funzione viene eseguita solo atraverso un accessorio portatile BFUPC.

REGOLAZIONI ED IMPOSTAZIONI

Selezione dei relè sui canali

Ogni ricevitore è in grado di riconoscere tutti i 4 canali (canali = tasti) del trasmettitore. L'associazione dei relè in uscita al canale desiderato avvieneattraverso un ponticello da insertire negli apposti innesti.

SELEZIONDE DEL 1^ RELÉ

SELEZIONE DEL 2^ RELÉ (se presente)

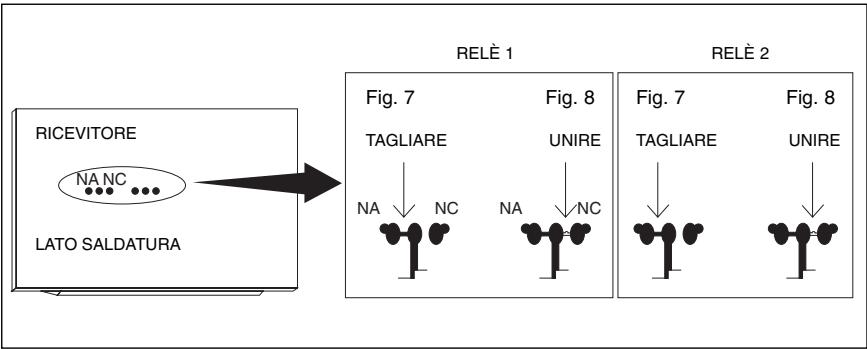

Contatto in uscita

(1)

Il lavoro delle uscite è effettuato mediante il contatto pulito (ossia libero da altri collegamenti) di tipo normalmente aperto. Nel caso sia necessario un contatto di tipo normalmente chiuso:

• Tagliare il fatto di traccia "NA" (fig. 7).
• Unire con una goccia di stagno le piazze "NC" (fig. 8).

Funzioni speciali

Normalmente la funzione dei reIe in uscita è di tipo momentaneo, overo si eccita pochi istanti dopa la pressione del tasto sul telecomando (ritardo dovusto al tempo di riconoscimento del codice), si disecita 300~mS dopa la riscezione dell'ultimo codice valido.

Sono disponibili delle funzioni particolari del relè in uscita.

Funzione passo passo:

Il relè si attiva premendo il tastingatore e rimane eccitatoanche后再o il rilascio;una seconda pressione sul tasting disattivera il relè.

Funzione timer:

Il reile si attiva premendo il tasto dei telecommando e rimane eccitato fino allo scadere del tempo programmatico. Il conteggio del tempo riparte ad agli nuova pressione del tasto sul trasmettitore e cui esso essere terminato anticipatamente tenendo premuto il tasto per almeno 3^ .

Funzione antifurto:

É una funzione combinata delle uscite 1 e 2; alla sola pressione del tasto 1, sul trasmettitore si otterrà la funzione passo passo sul canale 1 (adatta per inserire/disinserire un antifurto). Sul canale 2,或者其他 avere il normale funzionamento associato al tasto 2 del trasmettitore, si otterranno: una breve attivazione, quando il canale1 passa da OFF a ON, due brevi attivazioni quando il canale 1 passa da ON a OFF. Sul canale 2 quando vuo essere collegata una segnalazione ottica o acustica per avvisare dell'avvenuto inserimento / disinserimento di un antifurto.

Le funzioni particolari devono essere attivateattraverso la realizzazione di una piccolagoccia di stagno (fig. 9) secondo la seguente tabella:

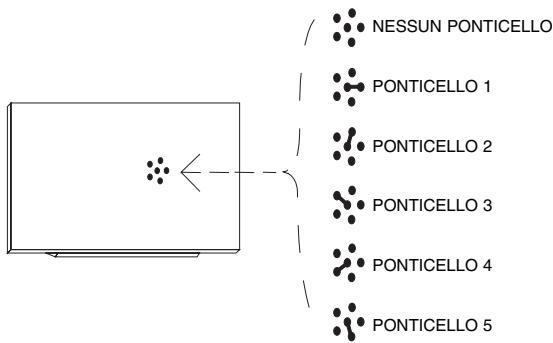

Nessun ponticello:

tutti canali momentanei

Ponticello 1:

1 passo passo.. 2,3,4 momentanei

Ponticello 2:

1,2 passo passo.. 3,4 momentanei

Ponticello 3:

1 timer.. 2,3,4 momentanei

Ponticello 4:

1+2 antifurto... 3,4 momentanei

Ponticello 5:

tutt i canali passo passo

INSTALLAZIONE ANTENNA

Per ottenere un buon funzionamento il ricevitore necessita di una antenna tipo ABF o ABFKIT),enza antenna la portata si riduce a pochi metri. L'antenna delve essere installata più in alto possibile; in presenza di strutture metalliche o di cemento armato, installare l'antenna al di sopra di queste. Se il cavo in dotazione all'antenna è troppo corto, impiegare cavo coassiale con impedenza 52 ohm (es. RG58 a bassa perdita), il cavo non deve superare la lunghezza di 10 mt. Collegare la parte centrale (anima) al morsetto 2 e la calza al morsetto 1, (del gruppo a 2 positioni). Qualora l'antenna sua installata dove non ci sa un buon piano di terra (strutture murarie) è possible collegare il morsetto della calza a terra ottenendo casa una maggiore portata. Naturalmente la presa di terra delve essere nelle immediate vicinanze e di buona qualità. Nel caso non si possible installare l'antenna accordata ABF o ABFKIT si sono ottenere dei discreti risultati usando come antenna lo spezzzone di filo fornito col ricevitore, montato disteso e collegato al morsetto 2.

PROGRAMMAZIONI

1

Ogni trasmettitore possiede un proprio codice (scelto tra altre 250 milioni di codici) che lo contraddistingue da qualsiasi altri telecomando. Il ricevitatore è in grado di ricevere tutti i codici, ma si attiverà solo se quel particolare codice è presente sulla lista dei codici "autorizzati". L'insertimento o la cancellazione di un codice, in questa lista avviene atraverso una procedura in "apprendimento". Queste procedure sono attivate dall'operaore agenda su un pulsantino presente sulla scheda del ricevitatore, le operazioni sono a tempo, è necessario pertanto leggere tutte le istruzioni per poi eseguire le operazioni una dopo l'altraenza pause.

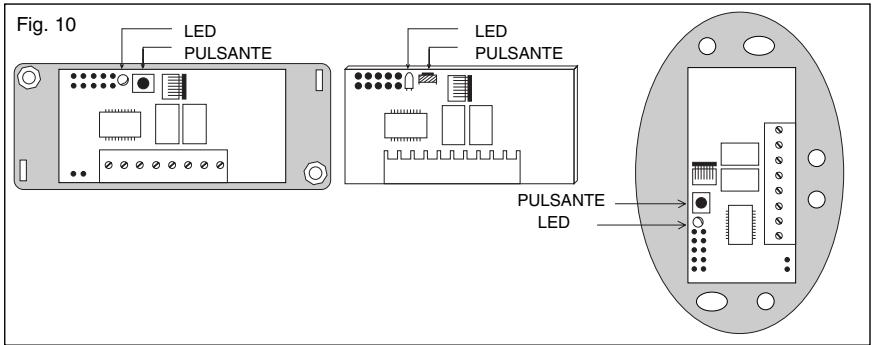

Le varie fasi della procedura vengono visamente indicate atraverso un piccolo significatore luminoso rossso (LED).

Questo LED è l'unico meno per controllare le varie operazioni o stati in cui si trova il ricevitore. Vista l'abbondanza delle informazioni da visualizzare sono previsti 2 stati stabili, più unaserie di lampeggi con due velocità:

• LED spento: funzionamento normale
• LED acceso procedura di appendimento in corso

LAMPEGGIO Lento 1/2 secondo
N° lampeggi	DESCRIZIONE
1	Il codice ricevuto non è tra quelli autorizzati.
2*	Termine tempo apprendimento alla esito.
3	Apprendimento concluso con esito positivo (codice autorizzato).
4	Il codice è più nella lista degli autorizzati.
5	La lista è vuota (nessun codice).
6	La lista èatura (non c'è più posto per altri codici).
7	È stata richiesta la cancellazione di un codice non presente.
8	Nella fase di apprendimento sono stati ricevuti codici diversi.
9	Password inserita.

• Se il 2^ tipo di blocco èatto il 2^ lampeggio sare alla lungo del primo Se il 2^* tipo di blocco non èatto il due lampeggi saranno uquali

LAMPEGGIO VELOCE 1/4 secondo
N° lampeggi	DESCRIZIONE
1	All'accensione indica che è presente una memoria BM60, successivement indica che il codice ricevuto è una "copia" perché sono validi solo i codici "originali".
2	All'accensione indica che è presente una memoria BM250.
3	All'accensione indica che è presente una memoria BM1000, successivement indica che il codice non è all'interno della finestra codici, ma che è stato risincronizzato.
4	All'accensione indica che la memoria presenta dei codici inserti che non sono nella versione Flor, successivement indica che il codice non è all'interno della finestra codici e il risincronismo è bloccato.
5	All'accensione indica che è stato rilevato un errecco durante lagettura nella memoria, successivement indica che il codice non è all'interno della finestra codici, è il risincronismo non è possibile.

INSERIRE UN CODICE (modalità rapida)

Questo è il modo più velocose per inseire un codiceanche se non estremamente sicuro in quanto, durante l'operazione di memorizzazione del codice il ricevitore potrebbe acquiser un segnale derivante da un'alto trasmettitore presente nel raggio d'azione e memorizzarlo.

Valutare quello rischio per la scelta della modalità di inserimento dei codici.

Questa operazione permette di aggiungere il codice di un nuovo trasmettitore nella memoria del ricevitore.

1) Premere etenere premuto il tastino sul ricevitore il LED si accende, poi si deve:
2) Trasmettere il codice fino allo spegnimento del LED premendo un tasto qualsiasi nel trasmettitore.
3) Quindi rilasciere il tasting del trasmettitore, il led si riaccende, pronto per una nuova operazione.
4) Ripetere le operazioni dal punto 2 per gli altri trasmettitori.

INSERIRE UN CODICE (modalità standard)

Anche esta operazione permette di aggiungere il codice di un nuovo trasmettitore nella memoria del ricevitore.

1) Premere per un attimo il tastino sul ricevitore il LED si accende per 5 sec., entro quello temposi delve:
2) Trasmettere il codice fino allo spegnimento del LED premendo un tasto qualsiasi nel trasmettitore.
3) Rilasciare il tastinge dei trasmettitore ed attendere un secondo.
4) Trasmettere il codice per conferma premendo un tasto qualsiasi nel trasmettitore.

II LED ora emetterà 3 lampeghi ad indicare che l'operazione è avvenuta correttamente, se questo non avviene ripetere l'intera operazione dall'inizio. Per insirere un altro nuovo codice ripetere l'operazione per intero.

INSERIRE UN CODICE (a distance)

(1)

Per inserire il codice di un nuovo telecomandorawnavigenerire sul tastino del ricevitore, è necessario disporre di un telecomando già autorizzato (ne deriva che il primo telecomando va sempre inserito agenda sul tastino dei ricevitore). Ora con i 2 telecomandi che chiameremo NUVO quello con il codice da inserire e VECCHIO quello già autorizzato, porsi nel raggio di azione dei radiocomandi (entro la portata massima) quindi:

1) Trasmettere il NUovo codice per almeno 5 sec. premendo un tasting qualsiasi nel NUOVTrasmettitore.

Ora lentamente ma con decisione:

2) Trasmettere 3 volte un VECCHIO codice premendo 3 volte un tasto qualsiasi nel VECCHIO trasmettitore.
3) Trasmettere 1 volta il NUovo codice per conferma premendo un tasto qualsiasi nel NUOVTrasmettitore.

L'opération è ora conclusa ed è possible ripeterla immediatamente con un'alto telecomando.

ATTENZIONE !! : Questa operazione inserisce il nuovo codice in tutti i ricevitori posti entro il raggio di azione che riconoscono il vecchio codice. Quindi se ci sono più ricevitori vicini con GIS inserto il vecchio codice, spegnere l'alimentazione a quelli non interessati all'operazione.

CANCELLARE UN CODICE

L'opération permette di togliere un codice alla memoria del ricevitore, è necessario disporre del trasmettitore.

1) Tenere premuto il tastino sul ricevitore (circa 3 sec.) poi il LED si spegne, quando rilasciare il tastino.
2) Trasmettere il codice fino al nuovo spegnimento del LED premendo un taste qualsiasi nel trasmettitore.
3) Rilasciare il tasting del trasmettitore ed attendere 1 sec.
4) Trasmettere il codice per conferma premendo un tasting qualsiasi nel trasmettitore.

Il LED ora emette 1 lampeggio ad indicare che il codice è stato cancellato, se questo non avviene ripetere l'operazione dall'inizio.

CANCELLARE TUTTI CODICI

1

Con esta operazione si cancellano tutti i codici contentuti nella memoria. (questa ritorna vuota) si toglieanche il 2^ blocco all'apprendimento e si predispone a 3 sec.il tempo dei TIMER.

1) Tenere premuto il tastino sul ricevitore, dopo 3 sec. il LED si spegne.
2) Rilasciare il tastino durante il 3^ lampeggio che segue.
3) Attendere circa 3 secondi.
4) Premere il tastino non appena il LED si riaccende e rilasciarlo non appena si spegne.

A seconda del tipo di memoria, l'operazione più richiedere diversi secondi. Durante esta fase il led lampeggerà velocemente, poi seguiranno 5 lampeggi lentì per indicare che l'azzeramento è avvenuto e la memoria è vuota, se quello non avviene ripetere l'operazione dall'inizio.

VERIFICARE IL NUMERO DI CODICI NELLA MEMORIA

• Premere 2 volte il tastino sul ricevitore.
• Contare il numero dei lampeghi che seguono agli lampeggio è un codice.

Se ci sono parecchi codici e si desidera terminare anticipatamente, premere il tastino per 1 sec.

VERIFICARE IL 2^ BROCCO ALL'APPRENDIMENTO

Premere per un attimo il tastino sul ricevitore ed attendere i 2 lampeggi che indicano termine tempo (circa 5 sec.).

• Se il 2^ lampeggio dura più del primo il blocco è attivo.
• Se i due lampeghi sono della stessa durata il blocco non è attivo.

ATTIVARE IL 2^ BLOCCO ALL'APPRENDIMENTO

1) Premere per un attimo il tastino sul ricevitore
2) Attendere i 2 lampeggi che indicano termine tempo (circa 5 sec.)
3) Premere il tastino durante il 2^ lampeggio e rilasciarlo non appena il LED si spegne.

Seguiranno 2 lampeggi dove il 2^ delve durare più del primo per indicare lo stato di blocco attivo, se questo non avviene ripetere l'opération dall'inizio.

TOGLIERE IL 2^ BLOCCO ALL'APPRENDIMENTO

1

Per poter togliere il blocco all'apprendimento è necessario disporre di un telecomando più autorizzato.

1) Premere per un attimo il tastino sul ricevitore, il LED si accende per 5 sec. entro quello tempo bisogna:
2) Trasmettere il codice fino allo spegnimento dei LED premendo un tasting qualsiasi nel trasmettitore.
3) Rilasciare il tasting del trasmettitore ed attendere 1 sec.
4) Trasmettere il codice per conferma premendo un tasto qualsiasi nel trasmettitore il LED ora émetterà 4 lampeggi ad indicare che quel codice è giornata nella lista.
5) Premere il tastino durante il 4^ lampeggio e rilasciarlo non appena il led si spegne.

Seguiranno 2 lampeggi della stessa durata per indicare che lo stato di blocco non è attivo, se questo non avviene ripetere l'operazione dall'inizio.

PROGRAMMARE IL TEMPO DEL TIMER

Per poter programmare il tempo del timer è necessario che la funzione TIMER sua attiva (ponticello su 3, vedi fig. 9). Se non si desidera l'attivazione dei relè togliere momentaneamente il ponticello di selezione canali.

1) Premere e tenere premuto il tasto 1 sul trasmettitore (di un trasmettitore più funzionante), poi entro 3 sec. si delve:
2) Premere e tenere premuto il tastino sul ricevitore
3) Rilasciare il tasting del trasmettitore.
4) Rilasciare il tastino del ricevitore dopo un tempoEDI al tempo che si desidera programmare (max 2h 30')

Il tempo è ora memorizzato e rimane valido fino a nuova programmazione.

N.B. Durante la fase di programmazione del tempo del timer viene inibito il normale funzionamento del ricevitore (canali non attivi).

CARATTERISTICTECNICHE

RICEVITORI:

FREQUENZA RICEZIONE:

IMPEDENZA INGRESSO:

SENSIBILITA:

ALIMENTAZIONE:

433.92 o 418.00 Mhz controllata con SAW.

52 ohm

maggiore di 0.5 V per segnale a buon fine

-portata media 150-200 mt con antenna

ABF - ABFKIT)

da 10 a 18 V (con ponte) continua o alternata

da 20 a 28 V (senza ponte) continua o alternata

ASSORBIMENTO 1 CANALE ATTIVO:

DECODIFICA:

N° CANALI:

CONTATTO RELE:

TEMPO ECCITAZIONE:

TEMPO DISECCITAZIONE:

15 mA
35 mA
digitale 52 bit (4.500.000.000.000.000 combinazioni)
1 o 2 a seconda delle versioni.
normalmente aperto max 0.5A-50 V~
ricezione 2 codici completi (200 mS)
300 mS dall'ultimo codice valido
-10°C + 55°C
67 x 34 h 17 (FLOXIR - FLOXI2R)
98 x 41 h 25 (FLOX1R FLOX2R)
105 x 68 h 32 (FLOXB2R)
24 g FLOXIR - FLOXI2R, 59 g FLOX1R - FLOX2R -
82 g FLOXB2R

433.92 o 418.00 Mhz controllata da SAW.
100μW
digitale 52 bit (4.5× 10^15 combinazioni totali)
1,2 o 4 contemporanei
12 Vdc +20% - 40% con batteria tipo 23A

ASSORBIMENTO MEDIO:

TEMPO LETTURA CODICE:

DIMENSIONI:

PESO:

15 (BM60), 63 (BM250), 255 (BM1000)

EEPROM ad accesso serial

40 anni o 1 milione cambiamenti

2 mS per codice

13x11 h9

1g

ACCESSORI

BFUPC:

Unità programmazione e controllo codici

INTRODUCTION

Receptores con acoplamento:

6 Vcc con bateria tipo litio

10mA

-40°C +85°C

TARJETA DE MEMORIA

N° Códigos:

TIPO MEMORIA:

DURACION MEMORIA:

TIEMPO LECTURA CÓDIGO:

DIMENSIONES:

PESO:

15 (BM60), 63 (BM250), 255 (BM1000)
