R180LC-9 - Engin de chantier HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Excavatrice sur chenilles
Caractéristiques techniques principales	Moteur diesel, puissance de 130 kW (177 ch), capacité de godet de 0,5 à 1,2 m³
Dimensions approximatives	Longueur : 9 500 mm, Largeur : 2 600 mm, Hauteur : 2 800 mm
Poids	18 000 kg
Compatibilités	Accessoires compatibles : godets, brise-roches, tarières
Type de batterie	Batterie plomb-acide
Tension	24 V
Puissance	130 kW (177 ch)
Fonctions principales	Creuser, soulever, déplacer des matériaux
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, entretien du moteur
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau Hyundai, facilité de réparation
Sécurité	Équipements de sécurité intégrés, formation recommandée pour les opérateurs
Informations générales utiles	Garantie constructeur de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - R180LC-9 HYUNDAI

Comment démarrer le HYUNDAI R180LC-9 ?

Assurez-vous que le levier de changement de vitesses est en position neutre, tournez la clé de contact en position 'ON', puis appuyez sur le bouton de démarrage.

Que faire si le moteur ne démarre pas ?

Vérifiez la batterie pour vous assurer qu'elle est chargée. Assurez-vous également que le coupe-circuit n'est pas activé et que le réservoir de carburant est plein.

Comment vérifier le niveau d'huile du moteur ?

Retirez la jauge d'huile, essuyez-la avec un chiffon propre, réinsérez-la, puis retirez-la à nouveau pour vérifier le niveau d'huile. Le niveau doit se situer entre les marques 'MIN' et 'MAX'.

Que faire si l'hydraulique ne fonctionne pas correctement ?

Vérifiez le niveau d'huile hydraulique et assurez-vous qu'il est au bon niveau. Inspectez également les tuyaux pour détecter d'éventuelles fuites ou obstructions.

Comment remplacer un filtre à huile ?

Arrêtez le moteur et laissez-le refroidir. Localisez le filtre à huile, retirez-le à l'aide d'une clé à filtre, appliquez un peu d'huile neuve sur le joint du nouveau filtre, puis installez-le en le serrant à la main.

Quelles sont les spécifications de l'huile moteur recommandées ?

Utilisez une huile moteur de type API CF-4 ou supérieur, avec une viscosité recommandée de 15W-40.

Comment ajuster les chenilles ?

Utilisez une clé pour ajuster la tension des chenilles en tournant la vis de tension jusqu'à ce que la tension soit correcte, mesurée avec un indicateur de tension approprié.

Comment nettoyer le radiateur ?

Éteignez le moteur et laissez-le refroidir. Utilisez un souffleur d'air ou de l'eau sous pression pour enlever les débris et la saleté du radiateur, en veillant à ne pas endommager les ailettes.

Que faire si le tableau de bord affiche un voyant d'alerte ?

Consultez le manuel d'utilisation pour identifier le code d'erreur ou le symbole. Il est conseillé de faire inspecter la machine par un professionnel si le problème persiste.

Quelle est la capacité du réservoir de carburant ?

La capacité du réservoir de carburant du HYUNDAI R180LC-9 est d'environ 150 litres.

MODE D'EMPLOI R180LC-9 HYUNDAI

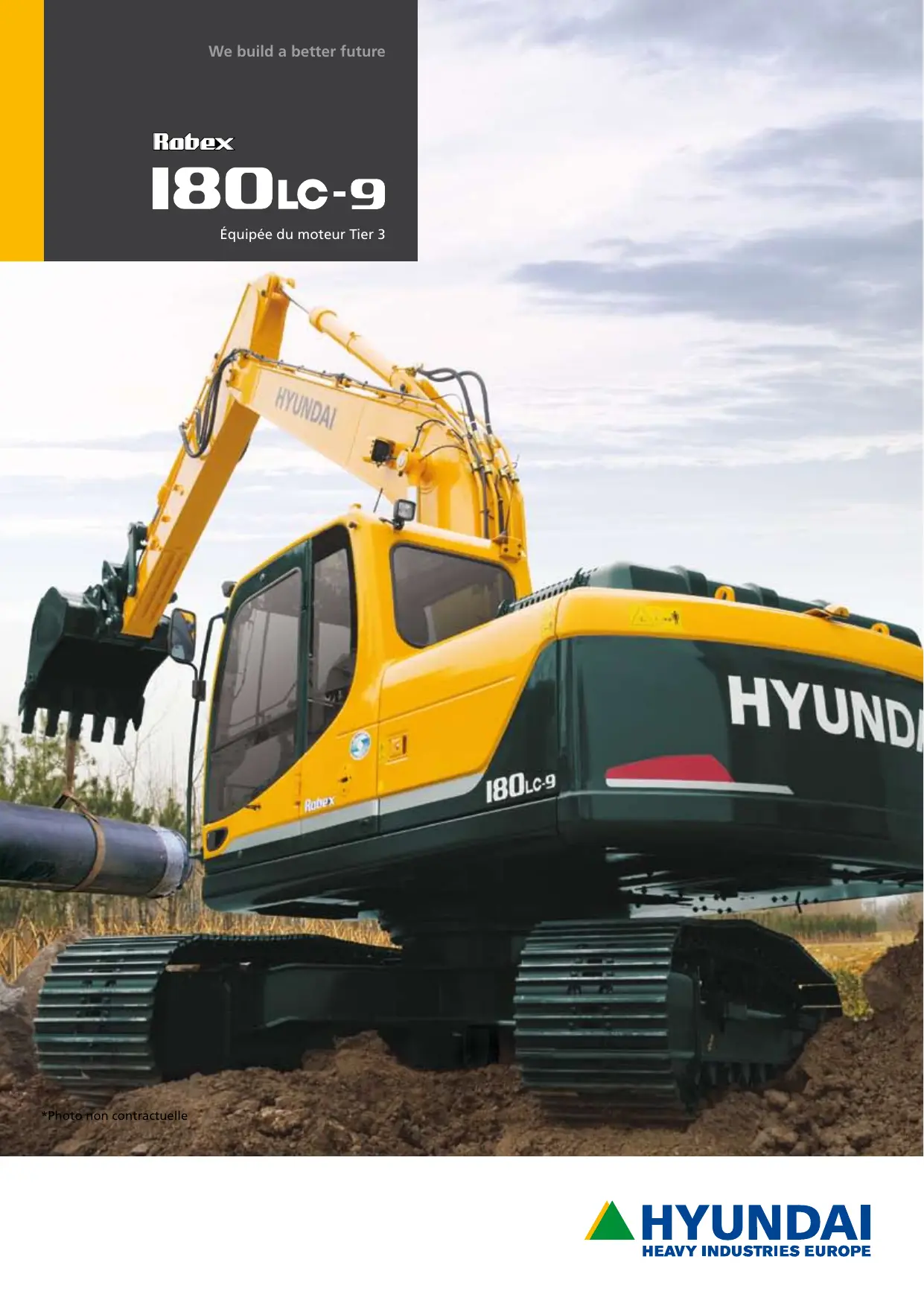

Equipee du moteur Tier 3

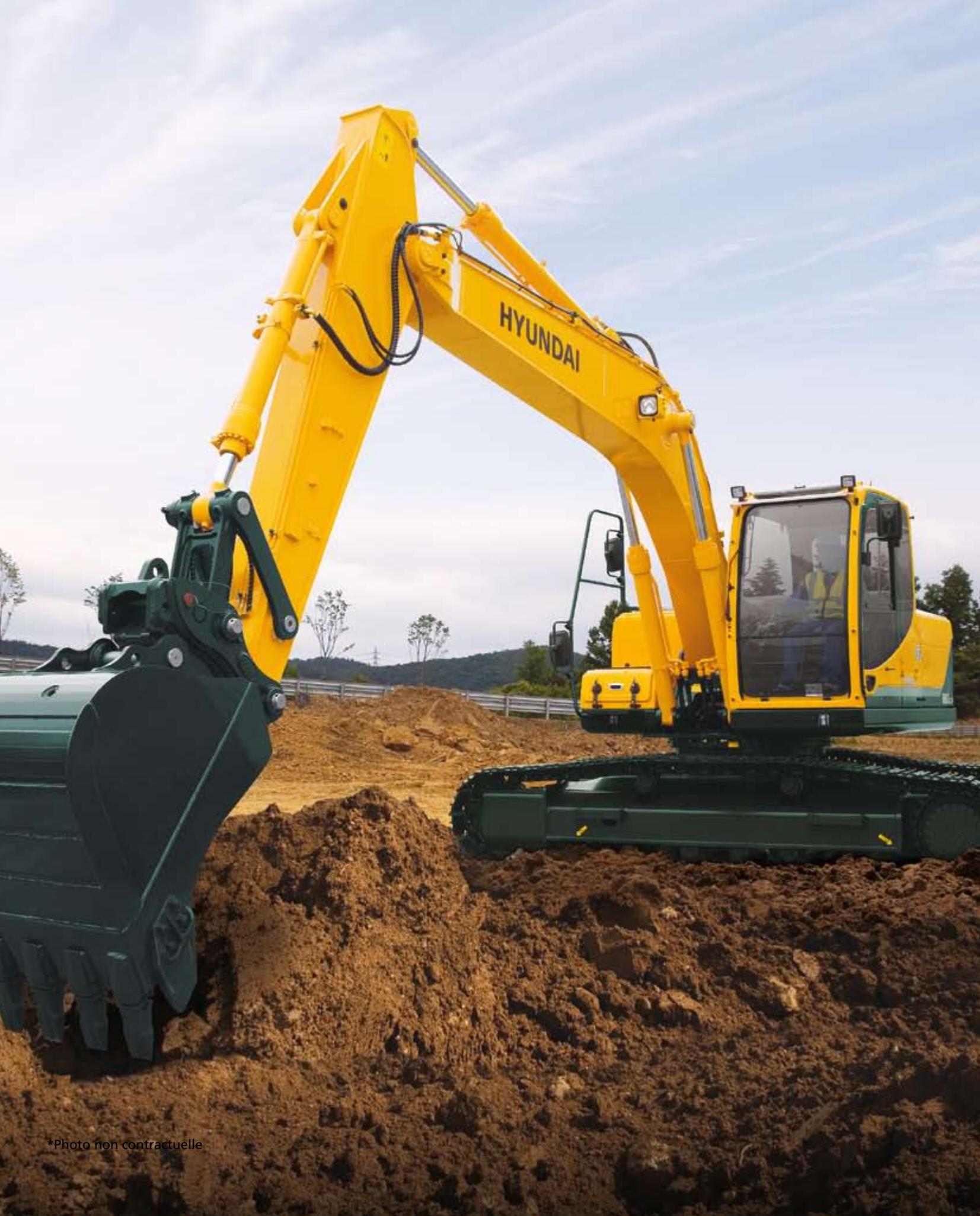

Quand le travail devient un plaisir

L'opérateur qui prend plaisir à travailler fournit un meilleur travail. C'est pourquoi, chez Hyundai Heavy Industries, a tout mis en œuvre pour l'obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieure. Quand on utilise le matériel de terrasements Hyundai Série 9, le temps ne compte plus et le plaisir fait son œuvre.

Guides de chenille et ajusteurs de chenilles

Les chenilles sont maintainues en place par des guides robustes. Elles s'ajustent en outre aisément grâce aux ajusteurs à cylindresGRAISES et aux ressorts amortisseurs.

Technologie Moteur

Moteur Mitsubishi Tier III D04FD-TAA engine puissant, fiable et avec une faible consommation.

Combustion propre, efficace et contrôle électroniquement.

Faible niveau sonore / Système automatique de prévention de la surchauffe du moteur / Fonction

anti-redemarrage.

Améliorations apportées au système hydraulique

Nouveau système hydraulique breveté pour une aisance de conduite / Bloc distributeur principal modifie pour une plus grande efficacité et un fonctionnement plusSouple/Priorite automatique de selection de la flèche ou de la rotation pour une vitesse maximale /Système automatique d'augmentation de puissance pour bénéficier d'un surcroît de puissance / Dispositif amélioré de régénération du débit du balancier et de la flèche pour une plus grande vitesse et une amélioration de l'efficacité.

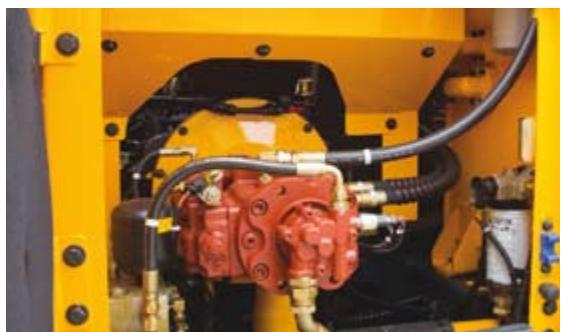

Compartment de la pompe

Pompes à pistons axiaux, puissantes et fiables, conçues par Kawasaki.

Bloc compact de solénoïdes pour commander les fonctions suivantes: 2 vitesses de translation, augmentation de puissance (Power boost), priorité à la flèche, verrouillage de sécurité, (commande intégrée de) ré génération du début du balancier, (commande de la soupape du circuit logique de rotation).

Nouvelle Cabine

Visibilité améliorée

Cabine plus spacieuse offrant une visibilité améliorée / Toit ouvrant transparent (pour la visibilité et la ventilation).

Plus grande fenêtre à droite pour améliorer la visibilité coté chenille (la flèche.)

Toutes les vitres sont fabriquées en verre de sécurité.

Pare-soilel à enrouleur pour le comport de l'opérateur / Montants de pare-brise amincis pour une meilleure vision de l'opérateur.

Structure de cabine rigide

Nouvelle structure tubulaire en acier pour une plus grande sécurité de l'opérateur, une(Meilleure protection et une durabilité améliorée.

Nouveau système de pare-brise doté d'une assistance à ressort.

Siège et console améliorés

Leviers de commande ergonomiques équipés de boutons auxiliaires commandant l'utilisation des accessoires.

Suspension mécanique de série avec dispositif de siège chauffant ou suspension pneumatique en option.

Nouvelles consoles de leviers de commande - régibles en hauteur

Accoudoirs réglibres - pour un comport optimal

Module d'écran 7" couleurs de pointe

Nouvel écran d'affichage LCD couleurs avec jauges numériques pour la température de l'huile hydraulique, la température

du liquide de refroidissement et le niveau de carburant.

Un commutateur ergonomique facilité le réglage de votre machine et le contrôle des diagnostics. Une nouvelleamera de recul est intégrée au module d'écran.

3 modes de puissance : Puissance / Standard / Économie, 3 modes de travail : Excavatrice / Marteau / Broyeur ou Prince béton,

Mode utiliseur permettant de ménoriser les préférences des opérateurs.

d'auto-diagnostic avances avec accès à distance via le système Hi-Mate.

Débit mono-pompe ou bi-pompe additionnel pour l'ajout d'accessoires en option, Sélectionnable depuis le module d'écran /

Système antivol avec encodage par mot de passer.

La vitesse de la flèche et la régénération du balancier peuvent être adaptées au départ du module d'écran.

Augmentation automatique de la puissance en mode Puissance - activable via le module d'écran.

Climatisation et chauffage avec commande automatique de la température ambiente.

Le système Hi-Mate (système de gestion à distance) permet aux propriétaires de la machine de bénéficier du suivi de ses performances,

de vérifier sa localisation et d'acceder à distance à des informations diagnostiques grâce à une simple connexion internet.

Preférences

L'opérateur qui configure sa machine en fonction de ses besoines prend plaisir à effectuer son travail. La pelle Série 9 respecte les souhaits de l'opérateur pour ce qui a trait au comfort, à la facilité d'emploi et à la maniabilité. Fort de son écran d'affichage d'environ 18 centimètres et de son commutateur ergonomique, le module du tableau de bord est le centre nerveux permettant la gestion de ces préférences.

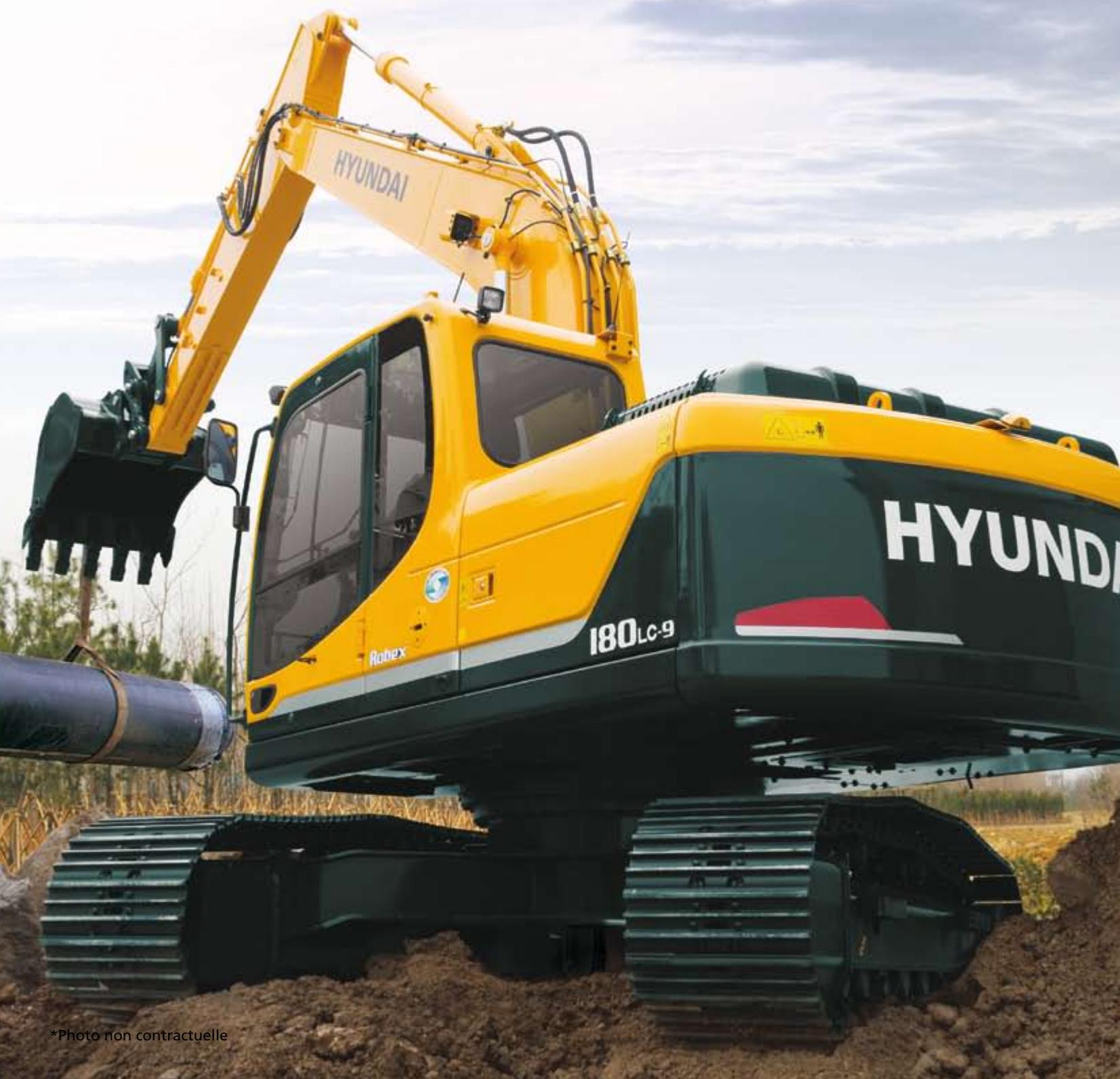

*Photo non contractuelle

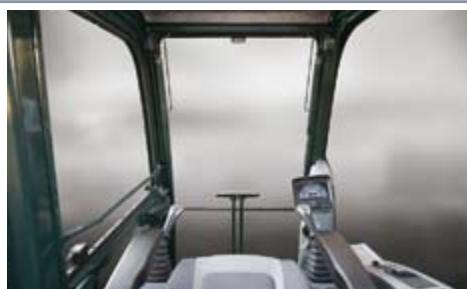

Cabine spacieuse et offrant une excellente visibilité

La spacieuse cabine, de conception ergonomique, garantit un faible niveau sonore et uneffective visibilité. Une attention particulière a ete pretee à la creation d'un habitacle clair, ouvert et pratique offrant une excellente visibilité dans toutes les directions. Cet environmentnement parfaitement équilibre pour l'opérateur met ce dernier en position ideale pour travailler en toute sécurité.

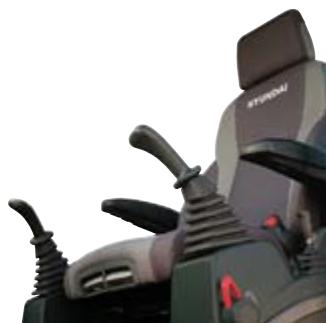

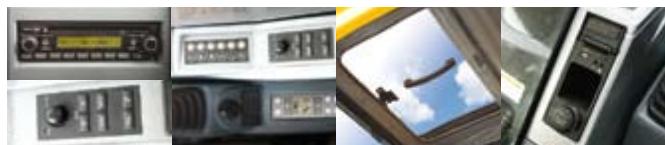

Confort de l'opérateur

La cabine des pelles de la série 9 vous permet de régler le siège, la console et les accoudoirs en fonction de votre niveau de comport préférentiel. La position et la

hauteur du siège et de la console peuvent être modifiées en parallax ou independamment l'une de l'autre. Un système de climatisation entierement automatisé et de grande capacité permet de maintainir une température constante.

Sans stress

Le travail est en soi une source de stress suffisante pour que l'environnement où vous l'exécutez n'y ajoute pas son grain de sel. Les pelles Hyundai de la série 9 proposent un habitacle amélioré, un surcroît d'espace et un siège comfortable pour minimier le stress de l'opérateur. Un puissant système de climatisation garantit à ce dernier le maintien de la température ambiente de son choix. Un système audio de pointe, compteant un lecteur CD, une radio AM/FM stéreo et une fonction de lecture MP3, assorties d'une télécommande, a été installé pour vous permettre d'écouter vos musiques favorites. L'opérateur peut même téléphoner tout en travaillant grâce à la fonction mains-libres du téléphone.

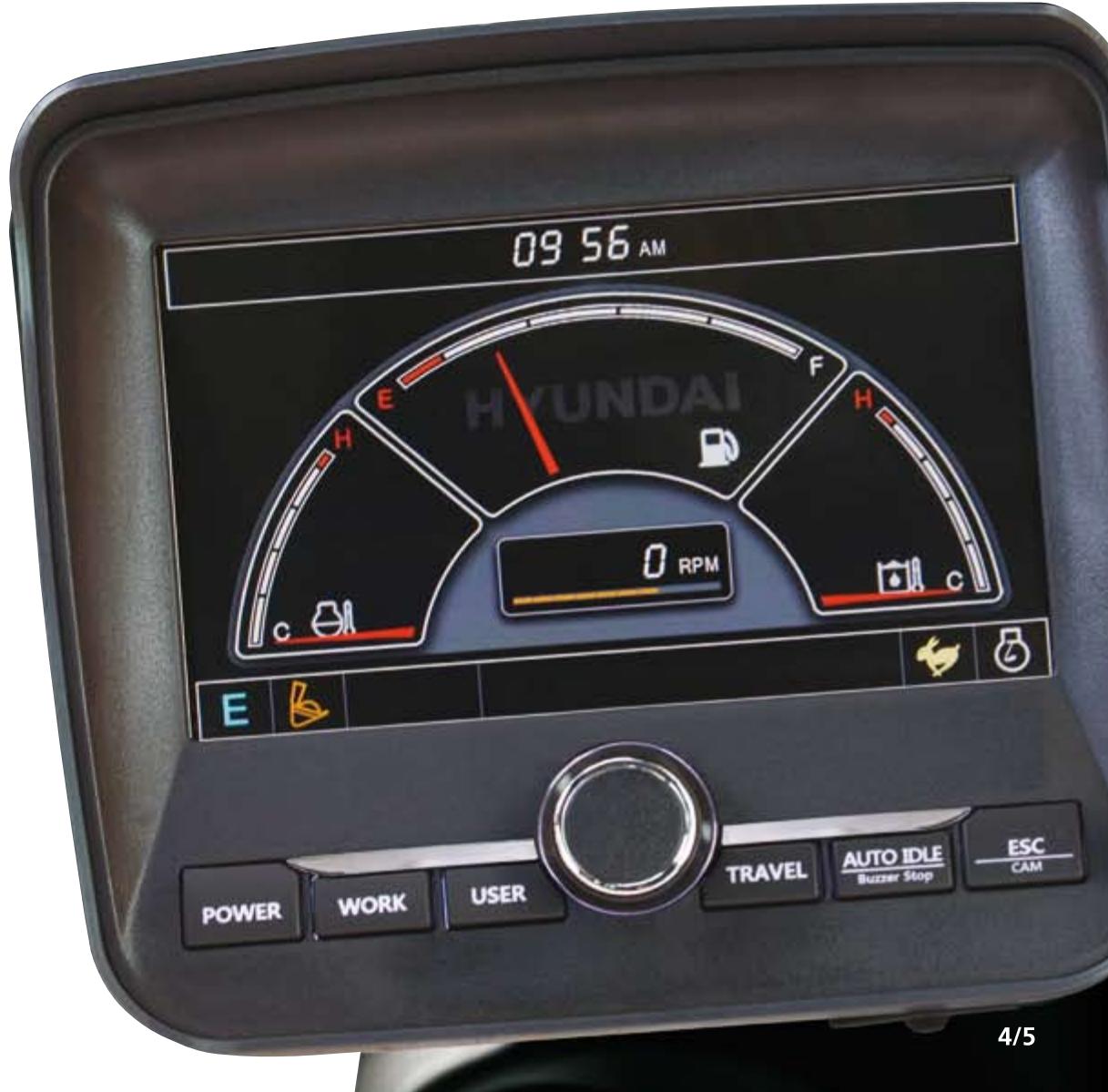

Module d'affichage facile à utiliser

Le module d'affichage avancé, son écran LCD couleur de d'environ 18 centimètres et son commutateur ergonomique permettent à l'opérateur de sélectionner ses paramètres préférentiels pour la machine. Cette console intègre le/selecteur de mode de puissance et de travail, les auto-diagnostics, laamera de recul en option, les listes de contrôle pour l'entretien, le dispositif de sécurisation du démarrage de la machine et les fonctions video pour accroître la multifonctionnalité de la machine et renforcer la Productivité de l'opérateur.

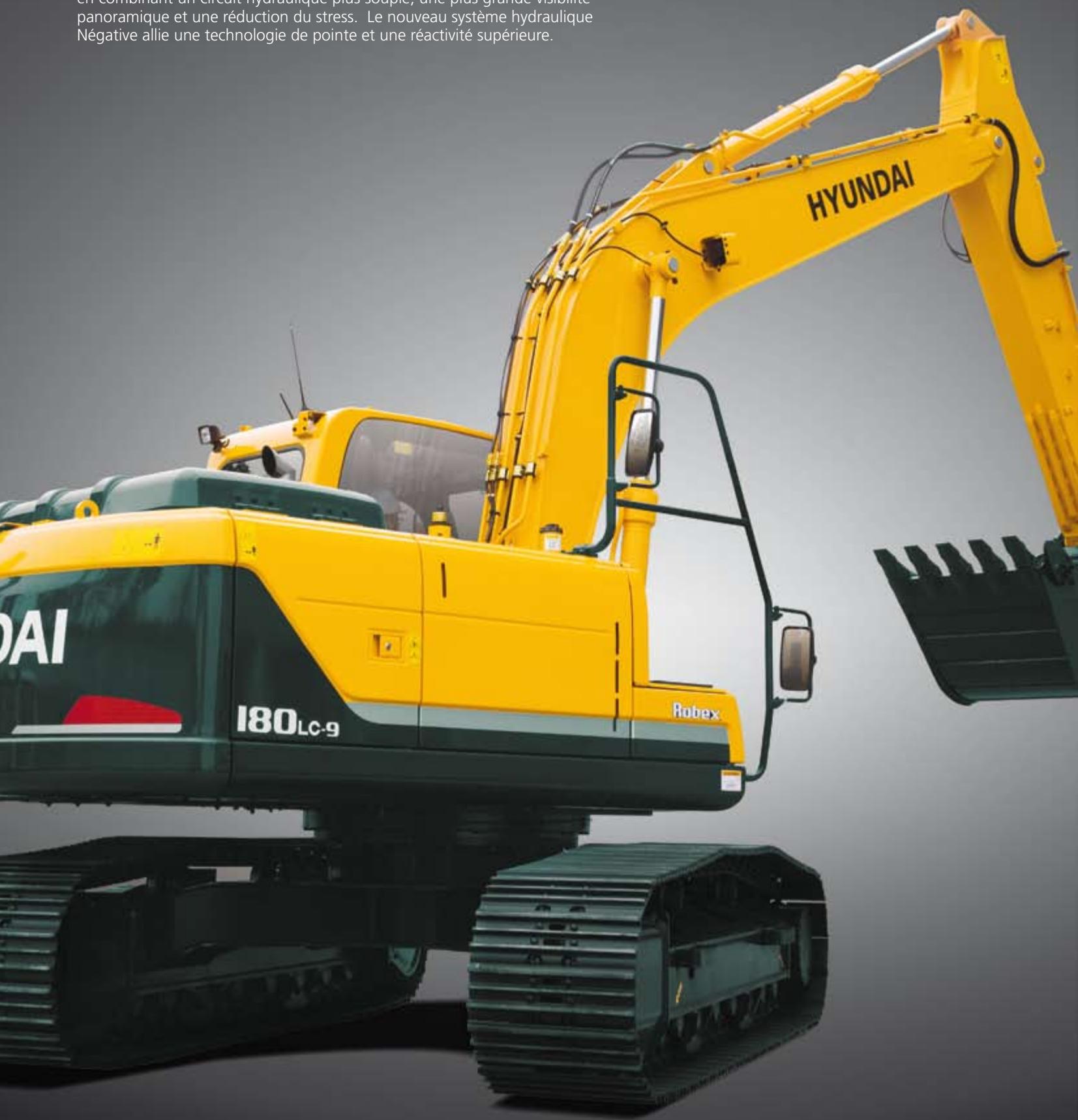

Precision

L'opérateur qui sent que sa machine réagit en souplesse à ses commandes prend placer à travailler. La pelle Série 9 garantit des manoeuvres précises et rapides en combinant un circuit hydraulique plusSouple, une plus grande visibilité panoramaque et une réduction du stress. Le nouveau système hydraulique Négative allie une technologie de pointe et une reactivité supérieure.

Une puissance assistée par ordinateur

Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintainir à un niveau optimal. Les multiples可以选择 de modes sont conçus pour diverses charges de travail et pour maintenir les meilleurs prestations tout en réduisant la consommation de carburant. Le dispositif de décelération automatique et l'augmentation de puissance font également partie des caractéristiques supplémentaires du système. L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur (courants) grâce à son système d'auto-diagnostic. Les opérateurs peuvent définir leurs propres préférences en accordant la priorité à la flèche ou à la rotation, en selectionnant le mode de puissance et les accessoires en option via l'activation d'un bouton.

Mode puissance

Trois modes de puissance uniques permettent à l'opérateur de configurer sur mesure la puissance du moteur, la vitesse des équipements et le mode d'économie de carburant. Le mode Puissance maximise la vitesse et la puissance de la machine pour obtaining une Productivité maximale. Le mode Standard configure un régime fixe, réduit, pour une performance optimale et une meilleure économie de carburant. Le mode Économie assure un début et une puissance de motorisation précis en fonction des conditions de charge, de manière à maximiser l'efficacité de la consommation et la maniability de l'engin.

Mode detravail

Grçé aux différents modes de travail, l'opérateur peut seLECTIONner les opérations d'excavation générales, les accessoires à circuit simple (marteau hydraulique, par exemple) ou à circuit double (broyeur). Les paramétres de débit peuvent être préconfigurés directement sur le module d'affichage.

Mode utiliseateur

Diverses opérations requiennent des réglages plus précis de la machine; certains opérateurs privilégient par ailleurs un paramétrage différent de la machine. Le mode Utilisateur permet à l'opérateur de configurer la vitesse du moteur, le débit de sortie des pompes, le ralenti et les autres paramètres de la machine en fonction de ses convenances personnelles.

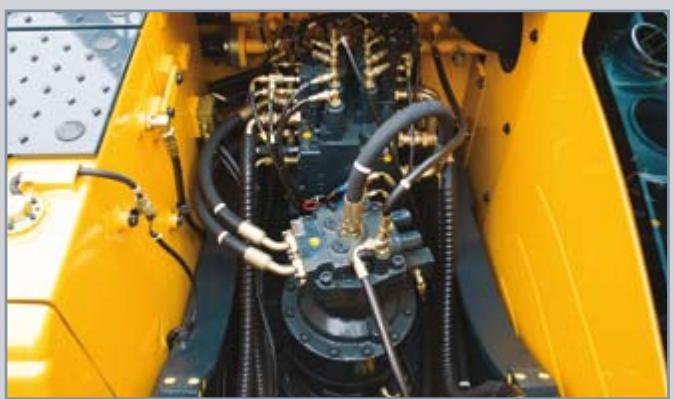

Les améliorations du système hydraulique

Pour optimiser la précision de ses machines, Hyundai a redessené le système hydraulique de façon à offrir à l'opérateur une maniabilité ultra-sensible et une manoeuvrabilité de tout premier plan. Les electro propionnels équipant les tiroirs hydrauliques sont conçues pour assurer à chaque fonction un débit plus précis nécessitant moins d'efforts. Les valves hydrauliques améliorées, les pompes à piston à débit variable, les commandes de pilotage ultra-sensibles et les pedipulateurs doivent à n'importe que opérateur la sensation de travailler en souplesse. Les propriétés améliorées de cet engin comprendnent la régénération du débit du bras et

de la flèche, un bloc distributeur de haute technologie et un dispositif novateur de priorité automatique accordée à la flèche ou à la rotation pour assurer les valeurs performances possibles,quelle que soit l'application.

Priorité automatique de sélection de la flèche ou de la rotation

Cette fonction intelligente adapte l'équilibre idéal du début hydraulique en fonction du mode de fonctionnement de la flèche et de la rotation que nécessite votre application. Le système CAPO contrôle les opérations hydrauliques et ajusté l'équilibre pour maximiser la performance et la Productivité.

Performance

Un opérateur qui peut se fier à sa machine prend plaisir à travailler. La pelle Série 9 est synonyme de performance de longue durée, tant en termes de robustesse que de rapidité ou de fiabilité. La sélection automatique de priorité entre la flèche et la rotation permet des mouvements plus rapides et des cycles plus courts.

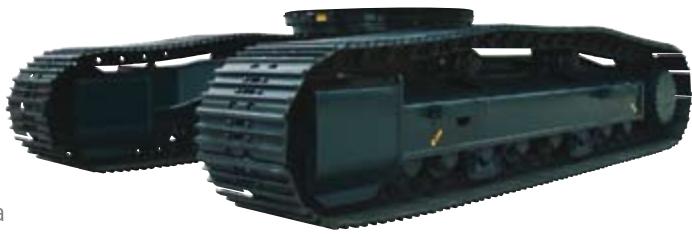

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graissur et aux ressorts amortisseurs.

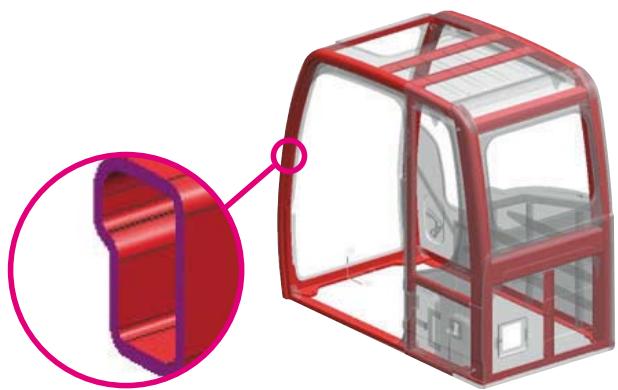

Résistance structurelle

La structure de la cabine des pelles de série 9 est donc à l'aide de profilés tubulaires plus minces mais plus solides afin d'assurer une plus grande sécurité et une meilleure visibilité. Les profilés en acier à faible tension et haute résistance sont soudés pour former un chassis de base robuste et stable. La durabilité de la structure est analyse et testée grâce à l'analyse MEF (methode des éléments finis) et aux tests de durabilité à long terme.

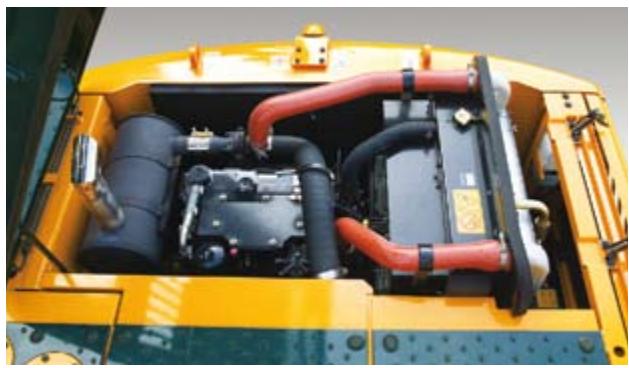

Composants faciles à entretenir

Les systèmes de refroidissement et de préchauffage sont prévus pour un démarrage rapide et un fonctionnement optimal tout en garantissant une plus grande longévité du moteur et des composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à leur accessibilité améliorée.

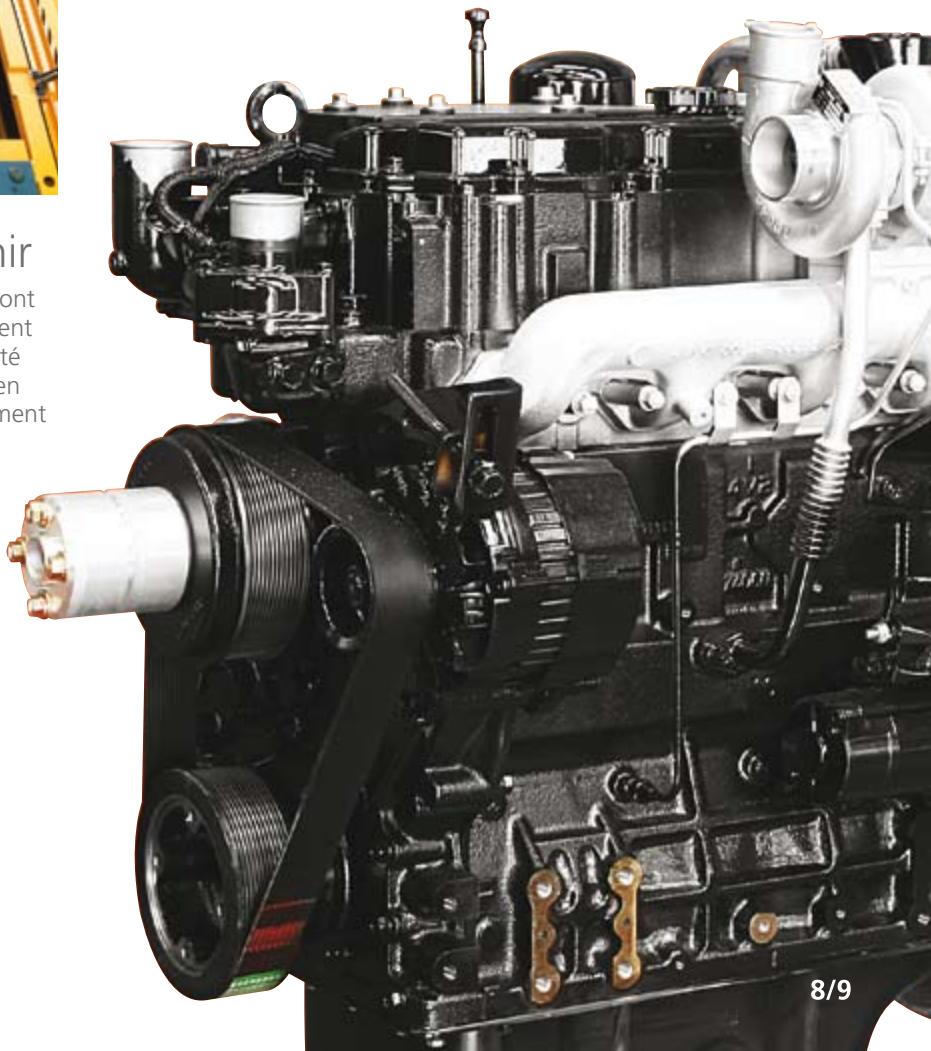

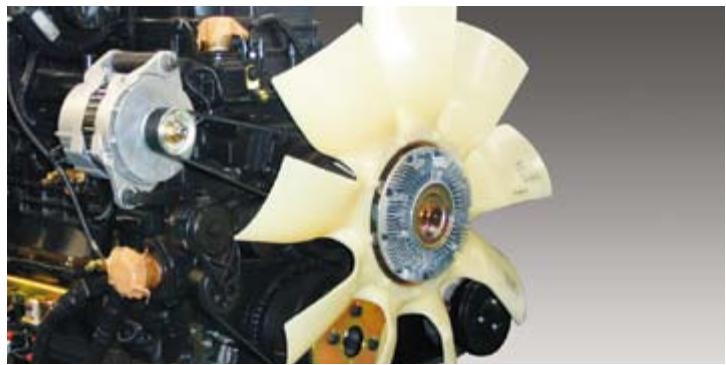

Moteur Mitsubishi D04FD-TAA

Avec ses 4 cylindres, son turbocompresseur et son intercooler, le moteur Mitsubishi D04FD-TAA est un gage de puissance, d'économie et de fiabilité. L'injection de carburant à contrôlelectronique et les fonctions de diagnostic renforcient son efficacité et facilitent sa maintenance. Ce moteur est conforme aux normes d'émissions TIER3 / EU stage IIIa.

Performances du moteur

Chaque opérateur sait que rien ne remplace la puissance et la fiabilité. Le moteur Mitsubishi se joue des charges les plus lourdes et des conditions les plus rudes en offrant une économie de carburant maximale, deailles performances lors du démarrage à froid et des niveaux de bruit moins élevés. La conception robuste du moteur D04FD-TAA et des composants connexes garantit en outre leur fiabilité et leur durabilité au quotidien. L'éco-effacité et le temps de réponse sont optimisés via le système de carburant à galerie commune haute pression. Ce système assure une injection sous haute pression, indépendante du régime moteur, pour des performances et une flexibilité maximales quel que soit le régime.

Rentabilité

Tout propriété qui sait combien sa machine lui permet d'économiser prend plaisir à la posseder dans son parc d'engins. Les pelles hydrauliques de la série 9 apportent à votre entreprise des solutions vous permettant d'économiser du temps, du carburant, des pièces détaches et de l'argent pour vos opérations de terrasements. Le système de gestion à distance permet en outre aux propriétaires de suivre, contrôle etGERer leurs engins à distance.

Hi-mate (système de gestion à distance)

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficiair du suivi des performances de la machine, de vérifier sa localisation et d'acceder à distance à des informations diagnostiques grâce à une simple connexion internet.

Consommation de carburant

Les pelles hydrauliques de la série 9 ont eté développées pour en faire plus avec moins de carburant. Les innovations qu'elles intègrent, comme l'embrayage de ventilateur à vitesse variable, le dispositif de prévention des surcharges, le système automatique de décelération en trois paliers et le nouveau mode Économie aident à economiser le carburant et à réduire l'impact sur l'environnement.

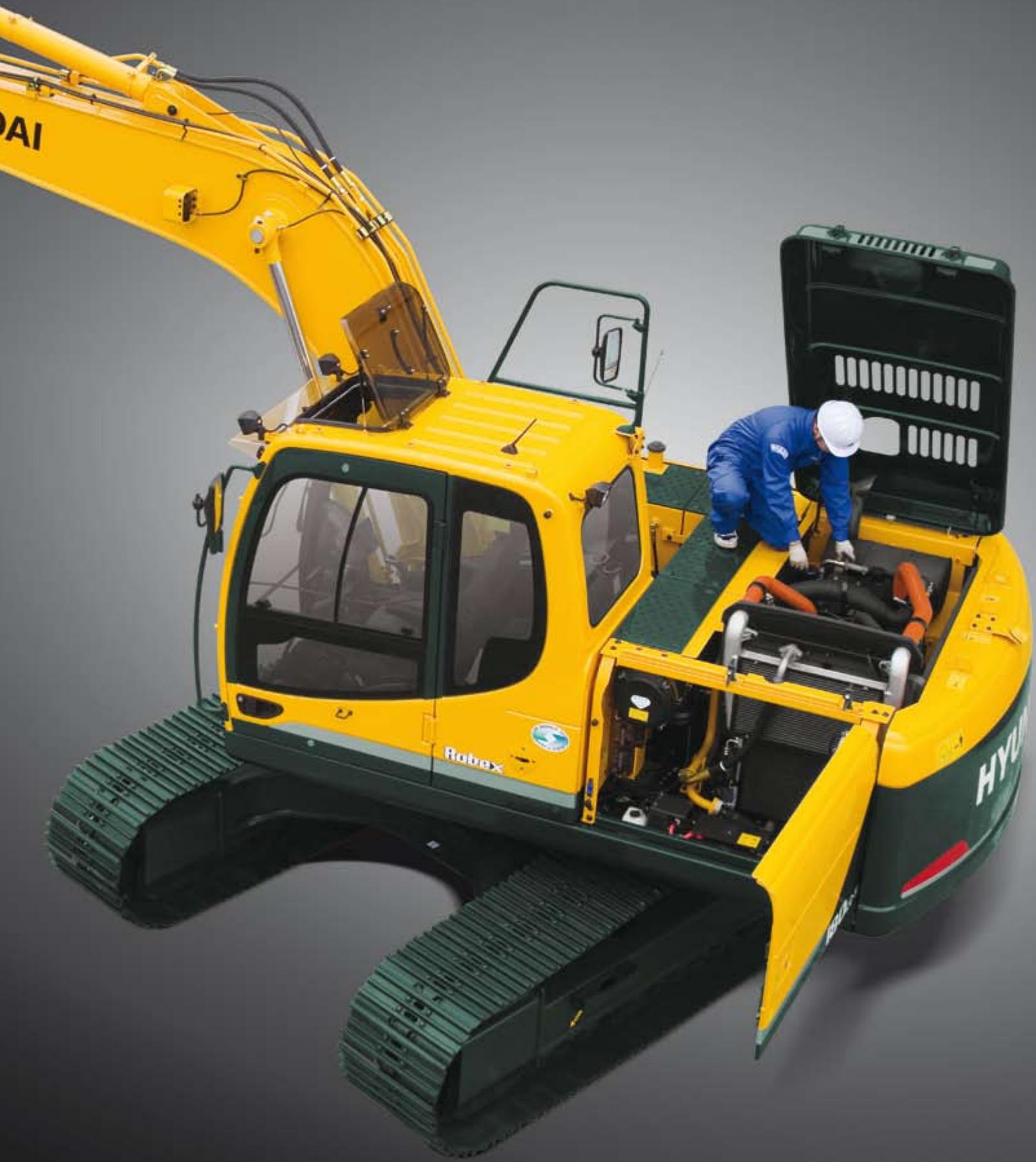

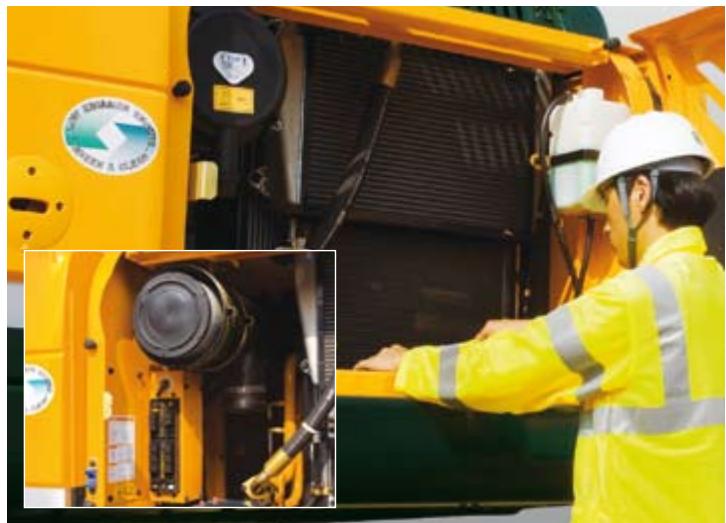

Accès facile

Gracé à la facilité d'accès, (depuis le sol) les filtrés, les différents points de graissage, fusibles, ainsi qu'aux éléments informatiques de la machine, le tout combiné à l'ouverture grand angle des compartments, l'entretien des pelles hydrauliques de la série 9 est un veritable plaisir pour les techniciens.

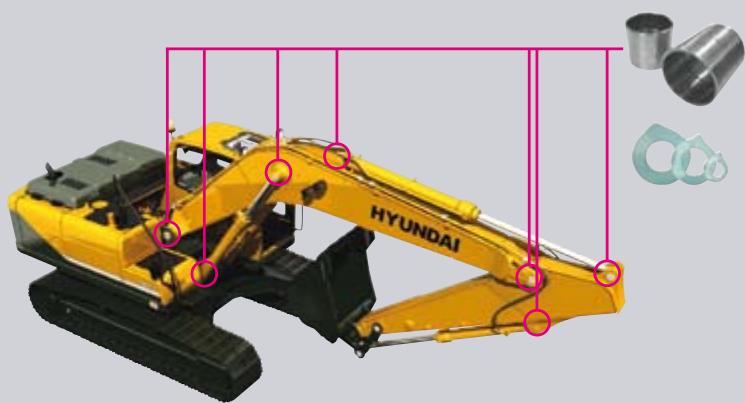

Plus grande longévité des composants

De nouvelles bagues longues durées ont été conçues pour allonger les intervalles de lubrification (250 heures). Les cales d'épaissur en polymère résistant à l'usure réduisent les nuisances sonores et l'usure des bagues. Les filtres hydrauliques longues durées seront jusqu'à 1000 heures et la nouvelle huile hydraulique longue durée ne doit être remplaçée qu'une fois toutes les 5000 heures.

Specifications

MOTEUR

MODEL			MITSUBISHI D04FD-TAA
Type			Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	126 CV (94 kW) / 2000 tspm
		J1349 (nette)	120 CV (90 kW) / 2000 tspm
	DIN	6271/1 (brute)	128 CV (94 kW) / 2000 tspm
		6271/1 (nette)	122 CV (90 kW) / 2000 tspm
Couple max.			47,7 kgf.m (345 lbf.ft) / 1800 tspm
Alésage x course			102 x 130 mm (4.01" x 5.12")
Cylindrée			4249 cc (259.3 in³)
Batteries			2 x 12V x 100AH
Démarreur			24V- 5,0 kW
Alternateur			24V- 50 Amp

SYSTÉME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompès à débit variable, à pistons axiaux, montées en tandem
Débit max.	2 X 160L /min (44.4 US gpm / 37.0 UK gpm)
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompè à captein transversal et économiqueisant le carburant

MOTEURS HYDRAULIQUES
Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique

RÉGLAGE DE LA SOUPAPE DE DÉCHARGE
Circuits de travail	350 kgf/cm2(4980 psi)
Translation	330 kgf/cm2(4690 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5410 psi)
Circuit de rotation	285 kgf/cm2(4050 psi)
Circuit de commande	40 kgf/cm2(570 psi)
Soupape de service	Installé

VÉRINS HYDRAULIQUES
N° de vérins - alésage x course	Flèche : 2 - 115 x 1090 mm (4.5" x 42.9")
	Balancier : 1 - 120 x 1355 mm (4.7" x 53.3")
	Godet : 1 - 110 x 995 mm (4.3" x 39.2")
	Lame : 2 - 110 x 320 mm (4.3" x 12.6")
	Flèche (Flèche articulée) : 2 - 115 x 960 mm (4.5" x 37.8")
	Flèche articulée : 1 - 160 x 650 mm (6.3" x 25.6")

ENTRAINEMENTS ET FREINS

Méthode de direction	Entièrement hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	17000 kgf (37,500 lbf)
Vitesse de translation max. (élevée) / (basse)	5,5 km/hr (3.4 mph) / 3,2 km/hr (2.0 mph)
Aptitude en cote	30° (58 %)
Frein de stationnement	Humide, multi-disque

CONTROLE

Des manettes opèrent par pression pilote et des pédales avec levier détachable garantissant un fonctionnement aisé et sans fatigue.

Controle pilote	Deux manettes avec un levier de sécurité (Gauge): rotation et balancier (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Electrique, molette d'accélérateur
Feux	Deux veux installés sur la flèche, Deux sur la structure supérieure

SYSTÉME DE PIVOTEMENT

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	11,3 tpm

CONTENANCES DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon américain	Gallon britannique
Réserveur de carburant	270	71.3	59.4
Liquide de refroidissement du moteur	15,5	4.1	3.4
Huile moteur	17,5	4.6	3.8
Réducteur de rotation	5,0	1.3	1.1
Réduction finale (chaque côte)	5,4	1.4	1.2
Circuit hydraulique(réservoir y compris)	270	71.3	59.4
Réserveur hydraulique	160	42.3	35.2

TRAIN DE ROULEMENT

Le chassis central en X est intégralement soude avec un chassis de chenille à section en caisson renforcée. Le chassis comprend des galets lubrifiés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaine de chenille avec patins à double ou triple nervure.

Chassis central	Chassis central en X
Chaines	Type caisson pentagonal
Nombre de patins de chaque coté	51
Nombre de galets supérieurs de chaque coté	2
Nombre de galets inférieurs de chaque coté	8
Nombre de guides de chenille de chaque coté	2

POIDS EN ORDRE DE MARCHE (APPROXIMATIF)

Le poids en ordre de marche, incluant flèche mono de 5100 mm (16' 9"), balancier de 2600 mm (8' 6"), godet rétro-arrrière de 0.76 m³ (0.99 yd³) à refus, lubricant, liquide de refroidissement, réservoir de carburant plein, réservoir hydraulique plein et l'équipement standard.

POIDS DU COMPOSANT PRINCIPAL
Structure supérieure	4980 kg (10,980 lb)
Contrepoids	2900 kg (6,390 lb)
Flèche mono 5100 mm (16' 9") (avec vérin de balancier)	1250 kg (2,760 lb)
Flèche articulée hydraulique (avec vérin de balancier)	1780 kg (3,920 lb)

POIDS EN ORDRE DE MARCHE

Patins			Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)		kg (lb)	kgf/cm2(psi)
Triple nervure	500 (20")	R180LC-9	18350 (40,450)	0,51 (7.25)
		R180LCD-9	19350 (42,660)	0,53 (7.54)
	600 (24")	R180LC-9	18600 (41,010)	0,43 (6.11)
		R180LCD-9	19600 (43,210)	0,45 (6.40)
	700 (28")	R180LC-9	18850 (41,560)	0,37 (5.26)
		R180LCD-9	19850 (43,760)	0,39 (5.55)
	800 (32")	R180LC-9	19100 (42,110)	0,33 (4.69)
		R180LCD-9	20100 (44,310)	0,35 (4.98)

GODETS

Les godets sont en acier à faible tension et entièrement soudé.

0,39 (0.51)

0,50 (0.65)

0,64 (0.84)

0,76 (0.99)

0,89 (1.16)

1,05 (1.37)

0,69 (0.90)

Profil SAE ^3 (^3)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					5,10 (16' 9") Flèche mono			5,10 (16' 9") Flèche articulée
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		2,20 (7' 3") Balancier	2,60 (8' 6") Balancier	3,10 (10' 2") Balancier	2,20 (7' 3") Balancier	2,60 (8' 6") Balancier
0,39 (0.51)	0,34 (0.44)	620 (24'4")	740 (29'1")	410 (900)	●	●	●	●	●
0,50 (0.65)	0,44 (0.58)	760 (29'9")	880 (34'6")	470 (1,040)	●	●	●	●	●
0,64 (0.84)	0,55 (0.72)	920 (36'2")	1040 (40'9")	510 (1,120)	●	●	■	●	■
0,76 (0.99)	0,65 (0.85)	1060 (41'7")	1180 (46'5")	570 (1,260)	●	■	▲	■	▲
0,89 (1.16)	0,77 (1.01)	1220 (48'0")	1340 (52'8")	610 (1,340)	■	▲	—	▲	—
1,05 (1.37)	0,90 (1.18)	1400 (55'1")	1520 (59'8")	680 (1,500)	▲	—	—	▲	—
■ 0,69 (0.90)	0,62 (0.81)	990 (39'0")	-	700 (1,540)	●	■	▲	■	▲

Travaux lourds
: D'application pour des matériaux d'une densité 2000kg / m^3 (3370 lb/yd³) ou moins
: D'application pour des matériaux d'une densité 1600kg / m^3 (2700 lb/yd³) ou moins
: D'application pour des matériaux d'une densité 1100kg / m^3 (1850 lb/yd³) ou moins

ACCESSIONS

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Une flèche mono de 5,1 m (16' 9") , une flèche articulée de 5,1 m (16' 9") et des balanciers de 2,20 m (7' 3") ; 2,60 m (8' 6") et 3,10 m(10' 2") sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	5100 (16' 9")			Remarque
	Poids	kg (lb)	1040 (2,290)
Balancier	Longueur	mm (ft.in)	2200 (7' 3")	2600 (8' 6")	3100 (10' 2")
	Poids	kg (lb)	750 (1,560)	810 (1,790)	890 (1,960)
Force d'excavation du godet	SAE	kN	107,9 [117,2]	107,9 [117,2]	107,9 [117,2]	[ ]:Augmentation de puissance
		kgf	11000 [11940]	11000 [11940]	11000 [11940]
		lbf	24250 [26330]	24250 [26330]	24250 [26330]
	ISO	kN	123,6 [134,2]	123,6 [134,2]	123,6 [134,2]
		kgf	12600 [13680]	12600 [13680]	12600 [13680]
		lbf	27780 [30160]	27780 [30160]	27780 [30160]
Force d'excavation du bras	SAE	kN	87,2 [94,7]	77,3 [83,9]	69,0 [74,9]
		kgf	8890 [9650]	7880 [8560]	7030 [7630]
		lbf	19600 [21280]	17370 [18860]	15500 [16830]
	ISO	kN	91,0 [98,8]	80,3 [87,2]	71,4 [77,5]
		kgf	9280 [10080]	8190 [8890]	7280 [7900]
		lbf	20460 [22210]	18060 [19600]	16050 [17430]

Note: Le poids de la flèche inclus le verin de balancier, tuyauterie et axes
Le poids du balancier inclus le vérin de godet, tuyauterie et axes

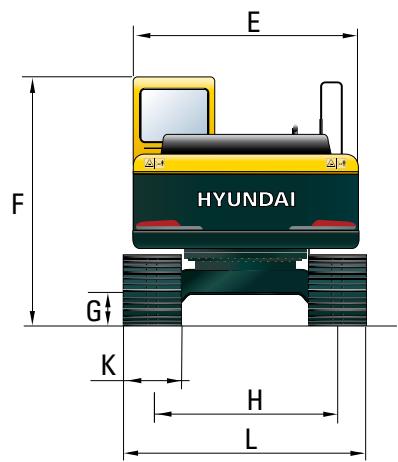

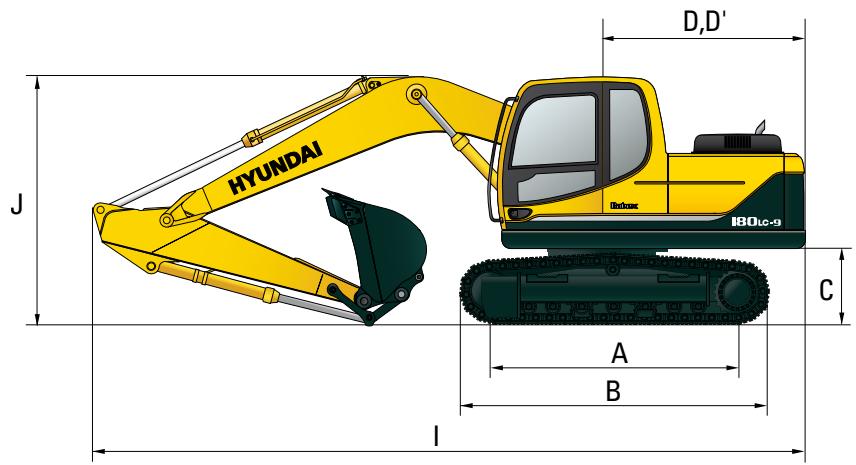

Dimensions et Rayons d'action

DIMENSIONS R180LC-9

mm (ft·in)

mm (ft·in)

A Empattement	3360 (11' 0")
B Longueur hors tout de l'excavatrice	4150 (13' 7")
C Garde au sol du contrepoids	1055 (3' 6")
D Rayon de rotation à l'arrière	2530 (8' 4")
D' Longueur de l'extrémité arrière	2480 (8' 2")
E Largeur hors tout de la structure supérieure	2475 (8' 1")
F Hauteur hors tout de la cabine	2980 (9' 9")
G Garde au sol min.	460 (1' 6")
H Voie	2250 (7' 5")

Longueur flèche	5100 (16' 9")
Longueur du balancier	2200 (7' 3")	2600 (8' 6")	3100 (10' 2")
I Longueur hors tout	8660 (28'5")	8650 (28' 5")	8650 (28'5")
J Hauteur hors tout de la flèche	3010 (9' 11")	2990 (9' 10")	3150 (10' 4")
K Largeur patin de chenille	500 (20")	600 (24")	700 (28")
L Largeur hors tout	2750 (9' 1")	2850 (9' 5")	2950 (9' 9")

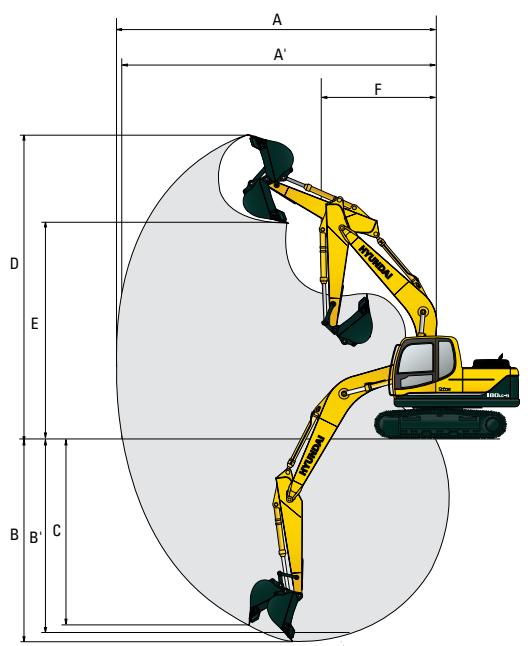

RAYONS D'ACTION R180LC-9

mm (ft·in)

Longueur flèche		5100 (16' 9")
	Longueur du balancier	2200(7' 3")	2600(8' 6")	3100(10' 2")
A	Portée d'attaque max.	8690(28' 6")	9020(29' 7")	9450(31' 0")
A'	Portée d'attaquemax. au sol	8530(27' 12")	8860(29' 1")	9300(30' 6")
B	Profondeurd'attaque max.	5660(18' 7")	6060(19' 11")	6560(21' 6")
B'	Profondeur d'attaquemax. (niveau 8')	5430(17' 10")	5850(19' 2")	6370(20' 11")
C	Profondeur d'attaquemax. pour murs verticaux	5120(16' 10")	5380(17' 8")	5710(18' 9")
D	Hauteur d'attaque max.	8750(28' 8")	8840(29' 0")	8980(29' 6")
E	Hauteur dedéversement max.	6110(20' 1")	6220(20' 5")	6390(21' 0")
F	Rayon derotation min.	3180(10' 5")	3170(10' 5")	3170(10' 5")

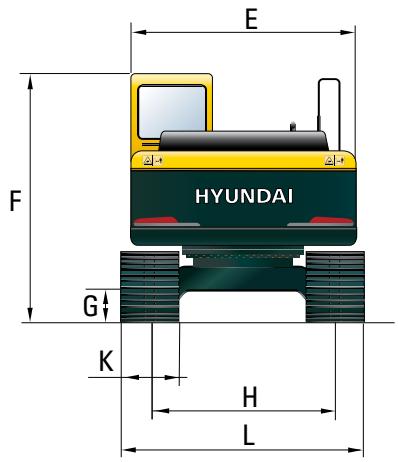

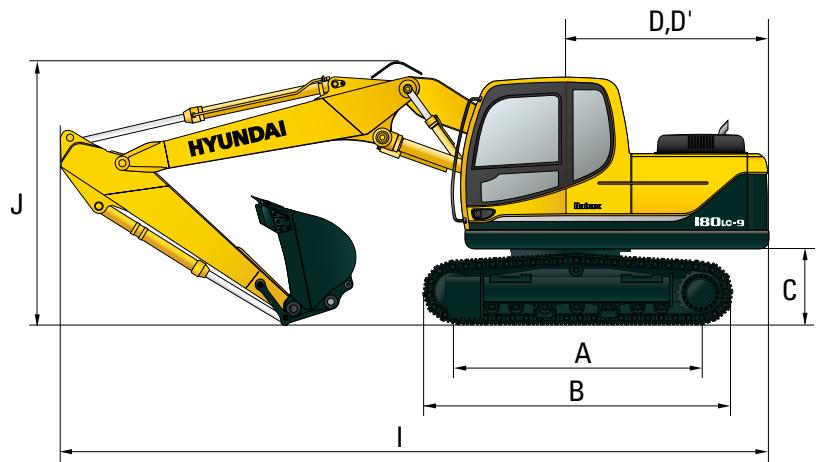

Dimensions et Rayons d'action

DIMENSIONS R180LC-9 / FLÉCHE ARTICULÉE

mm (ft·in)

mm (ft·in)

A Empattement	3360 (11' 0")
B Longueur hors tout de l'excavatrice	4150 (13' 7")
C Garde au sol du contrepoids	1055 (3' 6")
D Rayon de rotation à l'arrière	2530 (8' 4")
D' Longueur de l'extrémité arrière	2480 (8' 2")
E Largeur hors tout de la structure supérieure	2475 (8' 1")
F Hauteur hors tout de la cabine	2980 (9' 9")
G Garde au sol min.	460 (1' 6")
H Voie	2250 (7' 5")

Longueur flèche	5100 (16' 9")
Longueur	2200	2600
du balancier	(7' 3")	(8' 6")
I Longueur hors tout	8610	8610
	(28' 3")	(28' 3")
J Hauteur hors tout de la flèche	3040	3060
	(9' 12")	(10' 0")

K	Largeur patin de chenille	500 (20")	600 (24")	700 (28")
L	Largeur hors tout	2750 (9' 1")	2850 (9' 5")	2950 (9' 9")

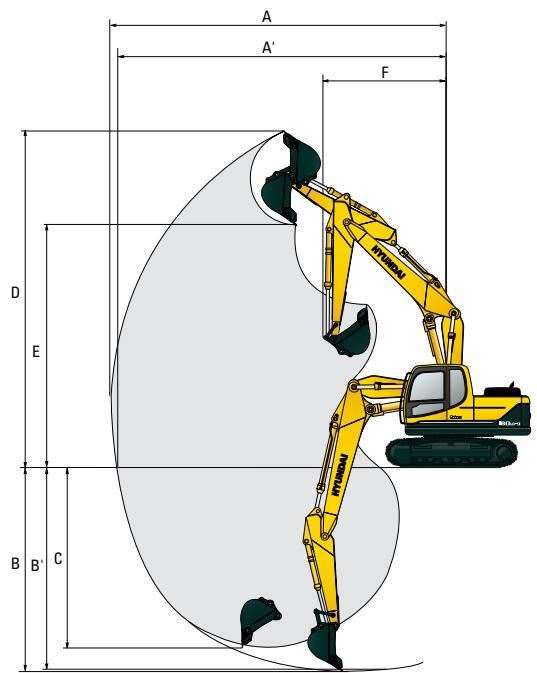

RAYONS D'ACTION R180LC-9 / FLECHE ARTICULEE

mm (ft·in)

Longueur flèche		5100 (16' 9")
	Longueur du balancier	2200(7' 3")	2600(8' 6")
A	Portée d'attaque max.	8760(28' 9")	9110(29' 11")
A'	Portée d'attaquemax. au sol	8590(28' 2")	8950(29' 4")
B	Profondeurd'attaque max.	5430(17' 10")	5830(19' 2")
B'	Profondeur d'attaquemax. (niveau 8')	5330(17' 6")	5730(18' 10")
C	Profondeur d'attaquemax. pour murs verticaux	4630(15' 2")	4980(16' 4")
D	Hauteur d'attaque max.	9420(30' 11")	9610(31' 6")
E	Hauteur dedéversement max.	6710(22' 0")	6910(22' 8")
F	Rayon derotation min.	3100(10' 2")	2970(9' 9")

Dimensions et Rayons d'action

A Empattement	3360 (11' 0")
B Longueur hors tout de l'excavatrice	4150 (13' 7")
C Garde au sol du contrepoids	1055 (3' 6")
D Rayon de rotation à l'arrière	2530 (8' 4")
D' Longueur de l'extrémité arrêté	2480 (8' 2")
E Largeur hors tout de la structure supérieure	2475 (8' 1")
F Hauteur hors tout de la cabine	2980 (9' 9")
G Garde au sol min.	460 (1' 6")
H Voie	2250 (7' 5")
M Garde au sol de la lame relevée	615 (2' 0")
N Profondeur d'enforcement de la lame	675 (2' 3")
O Hauteur de la lame	640 (2' 1")

Longueur flèche	5100 (16' 9")
Longueur du balancier	2200 (7' 3")	2600 (8' 6")	3100 (10' 2")
I Longueur hors tout	9110 (29'11")	9100 (29' 10")	9100 (29'10")
J Hauteur hors tout de la flèche	3010 (9' 11")	2990 (9' 10")	3150 (10' 4")

K	Largeur patin de chenille	500 (20")	600 (24")	700 (28")
L	Largeur hors tout	2750 (9' 1")	2850 (9' 5")	2950 (9' 9")

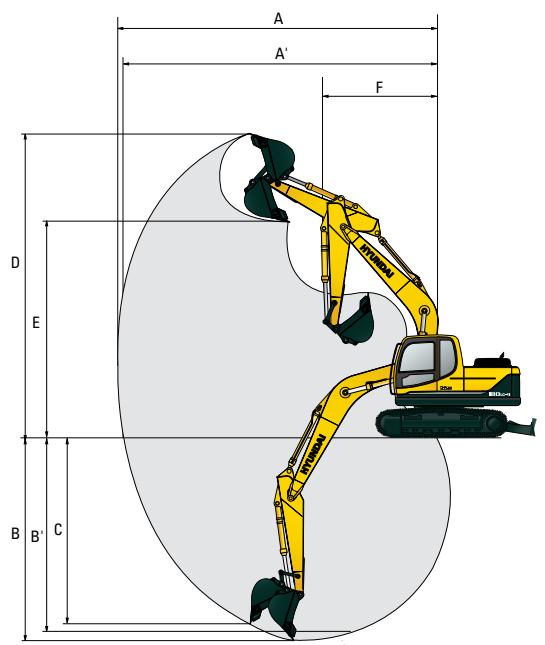

RAYONS D'ACTION R180LCD-9

mm (ft·in)

Longueur flèche		5100 (16' 9")
	Longueur du balancier	2200(7' 3")	2600(8' 6")	3100(10' 2")
A	Portée d'attaque max.	8690(28' 6")	9020(29' 7")	9450(31' 0")
A'	Portée d'attaquemax. au sol	8530(27' 12")	8860(29' 1")	9300(30' 6")
B	Profondeurd'attaque max.	5660(18' 7")	6060(19' 11")	6560(21' 6")
B'	Profondeur d'attaquemax. (niveau 8')	5430(17' 10")	5850(19' 2")	6370(20' 11")
C	Profondeur d'attaquemax. pour murs verticaux	5120(16' 10")	5380(17' 8")	5710(18' 9")
D	Hauteur d'attaque max.	8750(28' 8")	8840(29' 0")	8980(29' 6")
E	Hauteur dedéversement max.	6110(20' 1")	6220(20' 5")	6390(21' 0")
F	Rayon derotation min.	3180(10' 5")	3170(10' 5")	3170(10' 5")

Capacités de levage

R180LC-9 / MONO-FLECHE

Rendement vers l'avant Capacité nominale sur le coté ou 360 degrés

Fliche : 5,10 m (16' 9") / Balancier : 2,20 m (7' 3") / Godet : 0,76 m³ (0.92 yd³) profil SAE / Patins : 600 mm (24") à triple nervure avec contrepoids de 2900 kg (6,390 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3750

*3750

5.60

(25.0 ft)

lb

*8270

*8270

(18.4)

6.0 m

kg

*3660

2920

6.98

(20.0 ft)

lb

*8070

6440

(22.9)

4.5 m

kg

*4570

*4570

*4110

3690

*3690

2370

7.76

(15.0 ft)

lb

*10080

*10080

*9060

8140

*8140

5220

(25.5)

3.0 m

kg

*9100

*9100

*5790

5620

*4600

3550

3360

2130

8.15

(10.0 ft)

lb

*20060

*20060

*12760

12390

*10140

7830

7410

4700

(26.7)

1.5 m

kg

*7030

5250

*5160

3390

3280

2060

8.20

(5.0 ft)

lb

*15500

11570

*11380

7470

7230

4540

(26.9)

Au niveau de sol

kg

*7120

*7120

*7680

5030

5250

3270

3420

2150

7.94

lb

*15700

*15700

*16930

11090

11570

7210

7540

4740

(26.0)

-1.5 m

kg

*7040

*7040

*11150

9670

*7590

4970

5200

3230

3900

2450

7.31

(-5.0 ft)

lb

*15520

*15520

*24580

21320

*16730

10960

11460

7120

8600

5400

(24.0)

-3.0 m

kg

*11230

*11230

*9630

*9630

*6670

5030

*3750

3240

6.19

(-10.0 ft)

lb

*24760

*24760

*21230

*21230

*14700

11090

*8270

7140

(20.3)

-4.5 m

kg

*6270

*6270

(-15.0 ft)

lb

*13820

*13820

Fliche : 5,10 m (16' 9") / Balancier : 2,60 m (8' 6") / Godet : 0,76 m3 (0.92 yd3) profil SAE / Patins : 600 mm (24") à triple nervure avec contrepoids de 2900 kg (6,390 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3380

*3380

6.11

(25.0 ft)

lb

*7450

*7450

(20.0)

6.0 m

kg

*3020

*3020

*3360

2660

7.37

(20.0 ft)

lb

*6660

*6660

*7410

5860

(24.2)

4.5 m

kg

*3770

3720

*3410

2190

8.11

(15.0 ft)

lb

*8310

8200

*7520

4830

(26.6)

3.0 m

kg

*7910

*7910

*5310

*5310

*4300

3560

*2810

2420

3130

1970

8.48

(10.0 ft)

lb

*17440

*17440

*11710

*11710

*9480

7850

*6190

5340

6900

4340

(27.8)

1.5 m

kg

*8120

*8120

*6650

5270

*4920

3380

*3650

2350

3050

1900

8.53

(5.0 ft)

lb

*17900

*17900

*14660

11620

*10850

7450

*8050

5180

6720

4190

(28.0)

Au niveau de sol

kg

*7910

*7910

*7500

5010

5220

3240

*3470

2280

3170

1970

8.28

lb

*17440

*17440

*16530

11050

11510

7140

*7650

5030

6990

4340

(27.2)

-1.5 m

kg

*6710

*6710

*10690

9550

*7620

4900

5140

3170

3560

2220

7.69

(-5.0 ft)

lb

*14790

*14790

*23570

21050

*16800

10800

11330

6990

7850

4890

(25.2)

-3.0 m

kg

*9990

*9990

*10280

9680

*6960

4930

*4870

3200

*3750

2830

6.64

(-10.0 ft)

lb

*22020

*22020

*22660

21340

*15340

10870

*10740

7050

*8270

6240

(21.8)

-4.5 m

kg

*7470

*7470

*4960

*4960

(-15.0 ft)

lb

*16470

*16470

*10930

*10930

Fliche : 5,10 m (16' 9") / Balancier : 3,10 m (11' 1") / Godet : 0,76 m³ (0.92 yd³) profil SAE / Patins : 600 mm (24") à triple nervure avec contrepoids de 2900 kg (6,390 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3000

*3000

6.73

(25.0 ft)

lb

*6610

*6610

(22.1)

6.0 m

kg

*2870

*2870

*3020

2360

7.88

(20.0 ft)

lb

*6330

*6330

*6660

5200

(25.9)

4.5 m

kg

*3350

*3350

*2130

*2130

*3100

1970

8.57

(15.0 ft)

lb

*7390

*7390

*4700

*4700

*6830

4340

(28.1)

3.0 m

kg

*4710

*4710

*3930

3580

*3090

2420

2870

1780

8.91

(10.0 ft)

lb

*10380

*10380

*8660

7890

*6810

5340

6330

3920

(29.2)

1.5 m

kg

*10220

*10220

*6160

5330

*4620

3380

3730

2330

2790

1710

8.96

(5.0 ft)

lb

*22530

*22530

*13580

11750

*10190

7450

8220

5140

6150

3770

(29.4)

Au niveau de sol

kg

*8670

*8670

*7210

5010

*5180

3220

3640

2250

2880

1760

8.73

lb

*19110

*19110

*15900

11050

*11420

7100

8020

4960

6350

3880

(28.6)

-1.5 m

kg

*6310

*6310

*10330

9460

*7580

4850

5090

3120

*3230

2210

3190

1960

8.17

(-5.0 ft)

lb

*13910

*13910

*22770

20860

*16710

10690

11220

6880

*7120

4870

7030

4320

(26.8)

-3.0 m

kg

*8950

*8950

*10900

9520

*7200

4830

5080

3110

*3630

2430

7.21

(-10.0 ft)

lb

*19730

*19730

*24030

20990

*15870

10650

11200

6860

*8000

5360

(23.7)

-4.5 m

kg

*12430

*12430

*8640

*8640

*5790

4950

*3370

*3370

5.59

(-15.0 ft)

lb

*27400

*27400

*19050

*19050

*12760

10910

*7430

*7430

(18.3)

1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basclement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrête du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

R180LC-9 / FLECHE ARTICULEE

Rendement vers l'avant Capacité nominale sur le coté ou 360 degrés

Flèche : 5,10 m (16' 9") / Balancier : 2,20 m (7' 3") / Godet : 0,76 m³ (0.92 yd³) profil SAE / Patins : 600 mm (24") à triple nervure avec contrepoids de 2900 kg (6,390 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
6.0 m	kg											*3720	2840	7.06
(20.0 ft)	lb											*8200	6260	(23.2)
4.5 m	kg							*4150	3700			3660	2310	7.83
(15.0 ft)	lb							*9150	8160			8070	5090	(25.7)
3.0 m	kg					*5840	5630	*4600	3550			3330	2080	8.21
(10.0 ft)	lb					*12870	12410	*10140	7830			7340	4590	(26.9)
1.5 m	kg					*6990	5230	*5120	3380	*3430	2350	3250	2010	8.27
(5.0 ft)	lb					*15410	11530	*11290	7450	*7560	5180	7170	4430	(27.1)
Au niveau de sol	kg			*6220	*6220	*7560	4990	5270	3250			3400	2100	8.01
	lb			*13710	*13710	*16670	11000	11620	7170			7500	4630	(26.3)
-1.5 m	kg	*6220	*6220	*10360	9630	*7410	4930	5220	3200			*3680	2410	7.39
(-5.0 ft)	lb	*13710	*13710	*22840	21230	*16340	10870	11510	7050			*8110	5310	(24.2)
-3.0 m	kg			*9130	*9130	*6390	5010					*3280	3180	6.28
(-10.0 ft)	lb			*20130	*20130	*14090	11050					*7230	7010	(20.6)

Flèche : 5,10 m (16' 9") / Balancier : 2,60 m (8' 6") / Godet : 0,76 m³ (0.92 yd³) profil SAE / Patins : 600 mm (24") à triple nervure avec contrepoids de 2900 kg (6,390 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
6.0 m	kg											*3420	2580	7.48
(20.0 ft)	lb											*7540	5690	(24.5)
4.5 m	kg											3380	2120	8.20
(15.0 ft)	lb											7450	4670	(26.9)
3.0 m	kg							*4320	3560	*3220	2410	3090	1910	8.57
(10.0 ft)	lb							*9520	7850	*7100	5310	6810	4210	(28.1)
1.5 m	kg			*7010	*7010	*6640	5260	*4900	3370	3760	2330	3010	1850	8.62
(5.0 ft)	lb			*15450	*15450	*14640	11600	*10800	7430	8290	5140	6640	4080	(28.3)
Au niveau de sol	kg			*7070	*7070	*7400	4970	5240	3220	3690	2260	3130	1920	8.37
	lb			*15590	*15590	*16310	10960	11550	7100	8140	4980	6900	4230	(27.5)
-1.5 m	kg	*6050	*6050	*9980	9500	*7450	4870	5160	3150			3520	2170	7.78
(-5.0 ft)	lb	*13340	*13340	*22000	20940	*16420	10740	11380	6940			7760	4780	(25.5)
-3.0 m	kg	*9510	*9510	*9830	9650	*6710	4900	*4670	3180			*3320	2770	6.76
(-10.0 ft)	lb	*20970	*20970	*21670	21270	*14790	10800	*10300	7010			*7320	6110	(22.2)
-4.5 m	kg			*6820	*6820	*4540	*4540
(-15.0 ft)	lb			*15040	*15040	*10010	*10010

1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

Capacités de levage

R180LCD-9

Rendement vers I'avant = Capacité nominale sur le coté ou 360 degrés

Flèche : 5,10 m (16' 9") / Balancier : 2,20 m (7' 3") / Godet : 0,76 m³ (0.92 yd³) profil SAE / Patins : 600 mm (24") à triple nervure avec contrepoids de 2900 kg (6,390 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3750

*3750

5.60

(25.0 ft)

lb

*8270

*8270

(18.4)

6.0 m

kg

*3660

3070

6.98

(20.0 ft)

lb

*8070

6770

(22.9)

4.5 m

kg

*4570

*4570

*4110

3880

*3690

2510

7.76

(15.0 ft)

lb

*10080

*10080

*9060

8550

*8140

5530

(25.5)

3.0 m

kg

*9100

*9100

*5790

*5790

*4600

3740

*3760

2260

8.15

(10.0 ft)

lb

*20060

*20060

*12760

*12760

*10140

8250

*8290

4980

(26.7)

1.5 m

kg

*7030

5530

*5160

3580

3740

2190

8.20

(5.0 ft)

lb

*15500

12190

*11380

7890

8250

4830

(26.9)

Au niveau de sol

kg

*7120

*7120

*7680

5310

*5520

3460

3910

2280

7.94

lb

*15700

*15700

*16930

11710

*12170

7630

8620

5030

(26.0)

-1.5 m

kg

*7040

*7040

*11150

10180

*7590

5240

*5450

3420

*3960

2600

7.31

(-5.0 ft)

lb

*15520

*15520

*24580

22440

*16730

11550

*12020

7540

*8730

5730

(24.0)

-3.0 m

kg

*11230

*11230

*9630

*9630

*6670

5300

*3750

3420

6.19

(-10.0 ft)

lb

*24760

*24760

*21230

*21230

*14700

11680

*8270

7540

(20.3)

-4.5 m

kg

*6270

*6270

(-15.0 ft)

lb

*13820

*13820

Fliche : 5,10 m (16' 9") / Balancier : 2,60 m (8' 6") / Godet : 0,76 m³ (0.92 yd³) profil SAE / Patins : 600 mm (24") à triple nervure avec contrepoids de 2900 kg (6,390 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3380

*3380

6.11

(25.0 ft)

lb

*7450

*7450

(20.0)

6.0 m

kg

*3020

*3020

*3360

2800

7.37

(20.0 ft)

lb

*6660

*6660

*7410

6170

(24.2)

4.5 m

kg

*3770

*3770

*3410

2320

8.11

(15.0 ft)

lb

*8310

*8310

*7520

5110

(26.6)

3.0 m

kg

*7910

*7910

*5310

*5310

*4300

3750

*2810

2570

*3500

2090

8.48

(10.0 ft)

lb

*17440

*17440

*11710

*11710

*9480

8270

*6190

5670

*7720

4610

(27.8)

1.5 m

kg

*8120

*8120

*6650

5550

*4920

3570

*3650

2490

3490

2020

8.53

(5.0 ft)

lb

*17900

*17900

*14660

12240

*10850

7870

*8050

5490

7690

4450

(28.0)

Au niveau de sol

kg

*7910

*7910

*7500

5280

*5380

3430

*3470

2430

3630

2100

8.28

lb

*17440

*17440

*16530

11640

*11860

7560

*7650

5360

8000

4630

(27.2)

-1.5 m

kg

*6710

*6710

*10690

11060

*7620

5180

*5460

3360

*3810

2360

7.69

(-5.0 ft)

lb

*14790

*14790

*23570

22180

*16800

11420

*12040

7410

*8400

5200

(25.2)

-3.0 m

kg

*9990

*9990

*10280

10180

*6960

5200

*4870

3390

*3750

3000

6.64

(-10.0 ft)

lb

*22020

*22020

*22660

22440

*15340

11460

*10740

7470

*8270

6610

(21.8)

-4.5 m

kg

*7470

*7470

*4960

*4960

(-15.0 ft)

lb

*16470

*16470

*10930

*10930

Fliche : 5,10 m (16' 9") / Balancier : 3,10 m (11' 1") / Godet : 0,76 m³ (0.92 yd³) profil SAE / Patins : 600 mm (24") à triple nervure avec contrepoids de 2900 kg (6,390 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3000

*3000

6.73

(25.0 ft)

lb

*6610

*6610

(22.1)

6.0 m

kg

*2870

*2870

*3020

2490

7.88

(20.0 ft)

lb

*6330

*6330

*6660

5490

(25.9)

4.5 m

kg

*3350

*3350

*2130

*2130

*3100

2090

8.57

(15.0 ft)

lb

*7390

*7390

*4700

*4700

*6830

4610

(28.1)

3.0 m

kg

*4710

*4710

*3930

3770

*3090

2570

*3200

1890

8.91

(10.0 ft)

lb

*10380

*10380

*8660

8310

*6810

5670

*7050

4170

(29.2)

1.5 m

kg

*10220

*10220

*6160

5600

*4620

3570

*3850

2470

3200

1830

8.96

(5.0 ft)

lb

*22530

*22530

*13580

12350

*10190

7870

*8490

5450

7050

4030

(29.4)

Au niveau de sol

kg

*8670

*8670

*7210

5280

*5180

3410

*4100

2390

3310

1880

8.73

lb

*19110

*19110

*15900

11640

*11420

7520

*9040

5270

7300

4140

(28.6)

-1.5 m

kg

*6310

*6310

*10330

9960

*7580

5120

*5420

3310

*3230

2350

*3570

2090

8.17

(-5.0 ft)

lb

*13910

*13910

*22770

21960

*16710

11290

*11950

7300

*7120

5180

*7870

4610

(26.8)

-3.0 m

kg

*8950

*8950

*10900

10020

*7200

5110

*5110

3300

*3630

2580

7.21

(-10.0 ft)

lb

*19730

*19730

*24030

22090

*15870

11270

*11270

7280

*8000

5690

(23.7)

-4.5 m

kg

*12430

*12430

*8640

*8640

*5790

5230

*3370

*3370

5.59

(-15.0 ft)

lb

*27400

*27400

*19050

*19050

*12760

11530

*7430

*7430

(18.3)

1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basclement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrête du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

ÉQUIPEMENT STANDARD

Cabine(deaille) standard ISO

Cabine tous temps en acier avec visibilité à 360^

Fenêtres en verre de sécurité

Essuie-glace relevable

Pare-brise coulissant pliant

Fenêtre laterale coulissante

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaud & froid

Compartment de rangement & dendrier

Plafond de cabine transparent partiellement

Lecteur CD/MP3

Système de téléphone mains libres avec chargeur USB

Pare-soileil

Système d'optimisation de puissance assistée par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décelération automatique et de décelération par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Commande automatique de la climatisation

Climatisation/chauffage

Dégivrage

Système d'auto-diagnostic

Aide au démarriage (chauffage de grille d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

• Jauge de température du liquide de refroidissement du moteur

• Jaune de température de l'huile hydraulique

Témoins d'ajretissement

• Avertissement moteur

• Surcharge

• Erreur de communication

• Charge de la batterie

• Bouchage du filtré à air

Indicateurs

• Puisance max

• Basse vitesse/Haute vitesse

• Réchauffeur à carburant

Décelération automatique

Deux rétroviseurs extérieurs

Siège à suspension régiable avec ceinture de sécurité

Levier de commande régable

Système d'inclinaison de la boîte-consoles (gauche)

Quatre rétroviseurs extérieurs

Signal sonore électrique

Batteries (2 x 12 V x 100 AH)

Interrupteur principal de batterie

(Ecran de) Radiateur amovible pour le nettoyage

Frein de rotation automatique

Reservoir amovable

Prefiltre a carburant avec rechauffeur a carburant

Clapet de sécurité flèche

Système antichute du balancier

Accumulateur pour l'abaisissement de l'équipement de travail

Transducteur electrique

Chássis surbaissé sous capot

Embrayage de ventilateur (humide)

EQUIPMENT EN OPTION

Pompe à carburant (35 L/min)

Gyrophare

Clapet de sécurité pour le verin de la flèche,

avec dispositif d'ajretissement en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenseuse, etc.)

Attache rapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Alarme de translation

Balanciers

Balancier court (2,2 m; 7'3")

Long balancier (3,1 m; 10' 2")

Godet

Différents godets en option (profil SAE)

Godet standard (0,76m^3;0.92yd^3)

Godetetroit (0,39m^3;0.51yd^3)

Godet etoit (0,50 m3; 0.65 yd3)

Godetetroit (0,64m^3;0.84yd^3)

Godet pour travaux légers (0,89 m³; 1.16 yd³)

Godet pour travaux légers (1,05 m³; 1.37 yd³)

Godet pour travaux lourds (0,69m^3;0.90yd^3)

Commande de climatisation

Climatiseur uniquement

Chauffage uniqueness

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Eclairage de la cabine

Casquette pare-brise avant

Chenilles

Patins à triple nervure (500 mm; 20")

Patins à triple nervure (700 mm; 28")

Patins à triple nervure (800 mm; 32")

Protection supplémentaire du bas de caisse

Système de préchauffage du liquide de refroidissement

Trousse à outils

Combaison de travail pour l'opérateur

Caméra de recul

Siège

Suspension pneumatique régable

Siège chauffant à suspension pneumatique régliable

Siège chauffant à suspension mécanique

Vanne de changement de mode (2 modes)

Hi-mate (système de gestion à distance)

les opérations internationales. Toutes les mesures faisant partie du système impérial sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
