R210LC-9 - Engin de chantier HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Engin de chantier - pelle hydraulique sur chenilles
Marque	HYUNDAI
Modèle	R210LC-9
Poids en ordre de marche	Environ 21 900 kg (avec patins de 600 mm à triple nervure)
Moteur	Cummins QSB6.7, 6 cylindres en ligne, turbocompressé, refroidisseur air-air
Puissance moteur (nette)	143 CV (107 kW) à 1900 tr/min (SAE J1349)
Capacité du réservoir de carburant	400 litres
Système hydraulique	Pompe à débit variable, à pistons axiaux montés en tandem, 2 x 222 L/min
Pression de travail du circuit hydraulique	350 kgf/cm² (4978 psi) pour circuit de travail et translation
Force d'excavation du godet (SAE)	130,4 kN (13 300 kgf) sans augmentation de puissance, 141,6 kN (14 440 kgf) avec augmentation
Force d'excavation du balancier (SAE)	102,0 kN (10 400 kgf) avec balancier de 2,92 m sans augmentation
Vitesse de translation maximale	5,3 km/h (haute) / 3,4 km/h (basse)
Garde au sol minimale	480 mm

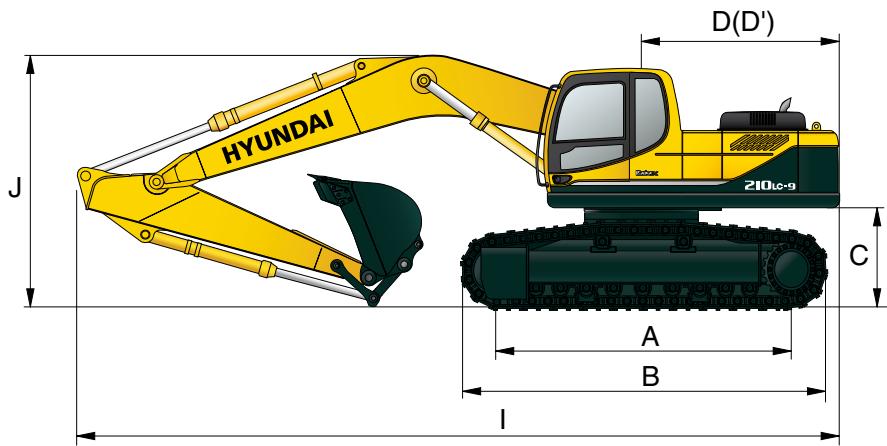

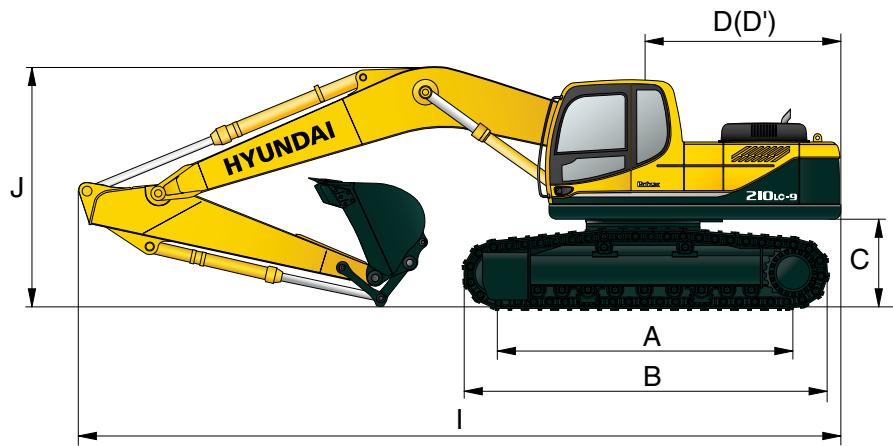

Longueur hors tout (avec flèche de 5,68 m et balancier de 2,92 m)	9 530 mm

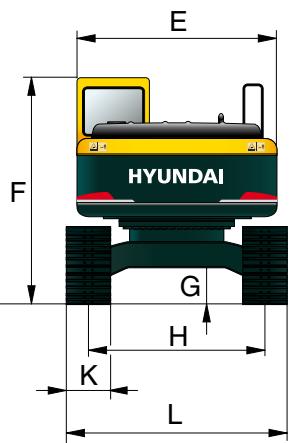

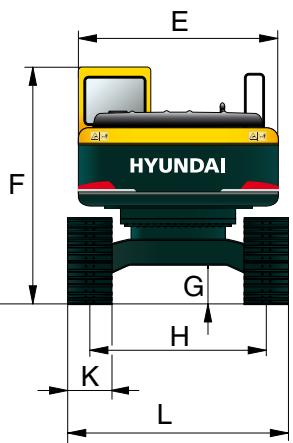

Largeur hors tout (avec patins de 600 mm)	2 990 mm
Hauteur totale de la cabine	2 920 mm
Capacité du godet (profil SAE)	0,92 m³ (standard)
Système de gestion à distance	Hi-mate (suivi des performances, localisation, diagnostic à distance)
Système de sécurité	Clapets de sécurité flèche et balancier, système antichute, frein de stationnement humide multi-disque, structure de protection de la cabine renforcée
Entretien	Intervalles de remplacement des filtres prolongés (filtre hydraulique 1000 h, filtre à huile moteur 500 h), raccords de graissage centralisés

FOIRE AUX QUESTIONS - R210LC-9 HYUNDAI

Quelle est la puissance du moteur du R210LC-9 ?

Le moteur Cummins QSB6.7 développe une puissance nette de 143 CV (107 kW) à 1900 tr/min selon la norme SAE J1349.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 400 litres.

Quelles sont les dimensions principales de l'engin ?

Avec flèche de 5,68 m et balancier de 2,92 m, la longueur hors tout est de 9 530 mm, la largeur avec patins de 600 mm est de 2 990 mm, et la hauteur de cabine est de 2 920 mm. La garde au sol minimale est de 480 mm.

Quel est le poids en ordre de marche ?

Le poids en ordre de marche avec patins de 600 mm à triple nervure est d'environ 21 900 kg (48 280 lb). Il peut varier selon les équipements.

Comment fonctionne le système de décélération automatique ?

Si les manettes ou pédales de translation restent en position neutre pendant plus de 4 secondes, le régime moteur descend à 1000 tr/min. Après 60 secondes, il passe au ralenti, réduisant consommation et bruit.

Quels sont les modes de puissance disponibles ?

Le système CAPO offre 3 modes de puissance (P/S/E) et 3 modes de travail (Excavatrice, Marteau, Broyeur). Un mode utilisateur permet de mémoriser les préférences de l'opérateur.

Comment entretenir correctement l'engin ?

Les intervalles de remplacement des filtres sont : filtre de vidange hydraulique 1000 h, préfiltre à carburant et filtre à huile moteur 500 h. Les raccords de graissage sont centralisés pour faciliter l'entretien.

Quelles sont les caractéristiques de sécurité importantes ?

L'engin est équipé de clapets de sécurité sur les vérins de flèche et balancier, d'un système antichute, d'un frein de stationnement humide multi-disque, d'une cabine renforcée avec sortie de secours par la vitre arrière, et d'un interrupteur principal de batterie.

Puis-je utiliser des accessoires hydrauliques ?

Oui, le système hydraulique permet l'utilisation d'accessoires comme marteau, broyeur ou pince à béton. Le débit de la pompe hydraulique peut être ajusté en mode accessoires via un commutateur à bascule.

Comment diagnostiquer les problèmes de l'engin ?

Le système d'autodiagnostic du CAPO affiche les codes d'erreur sur l'écran LCD. Il fournit aussi des informations comme le régime moteur, la pression de pompe, la tension de batterie et la température d'huile hydraulique pour faciliter la résolution des problèmes.

MODE D'EMPLOI R210LC-9 HYUNDAI

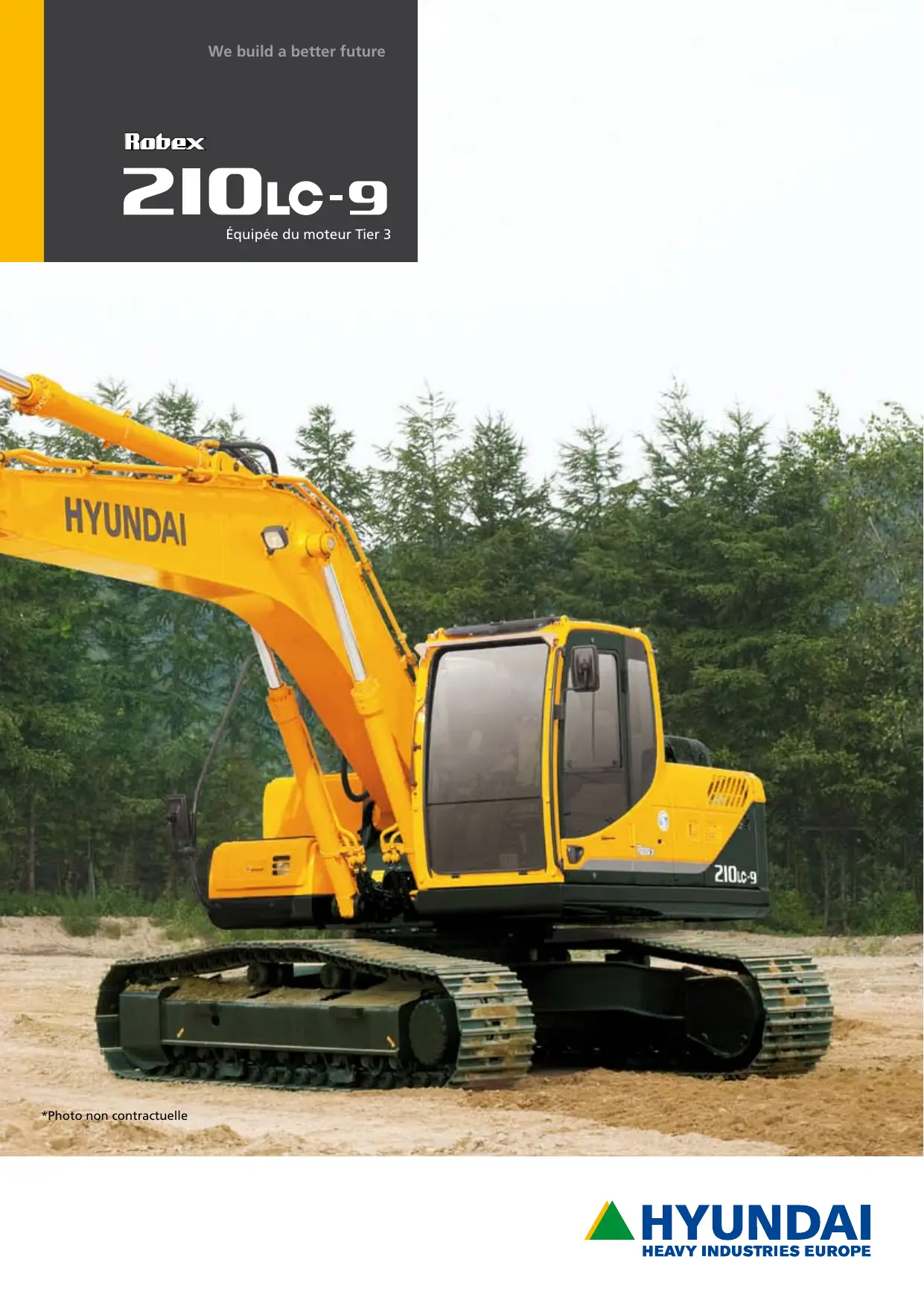

Équipée du moteur Tier 3

*Photo non contractuelle

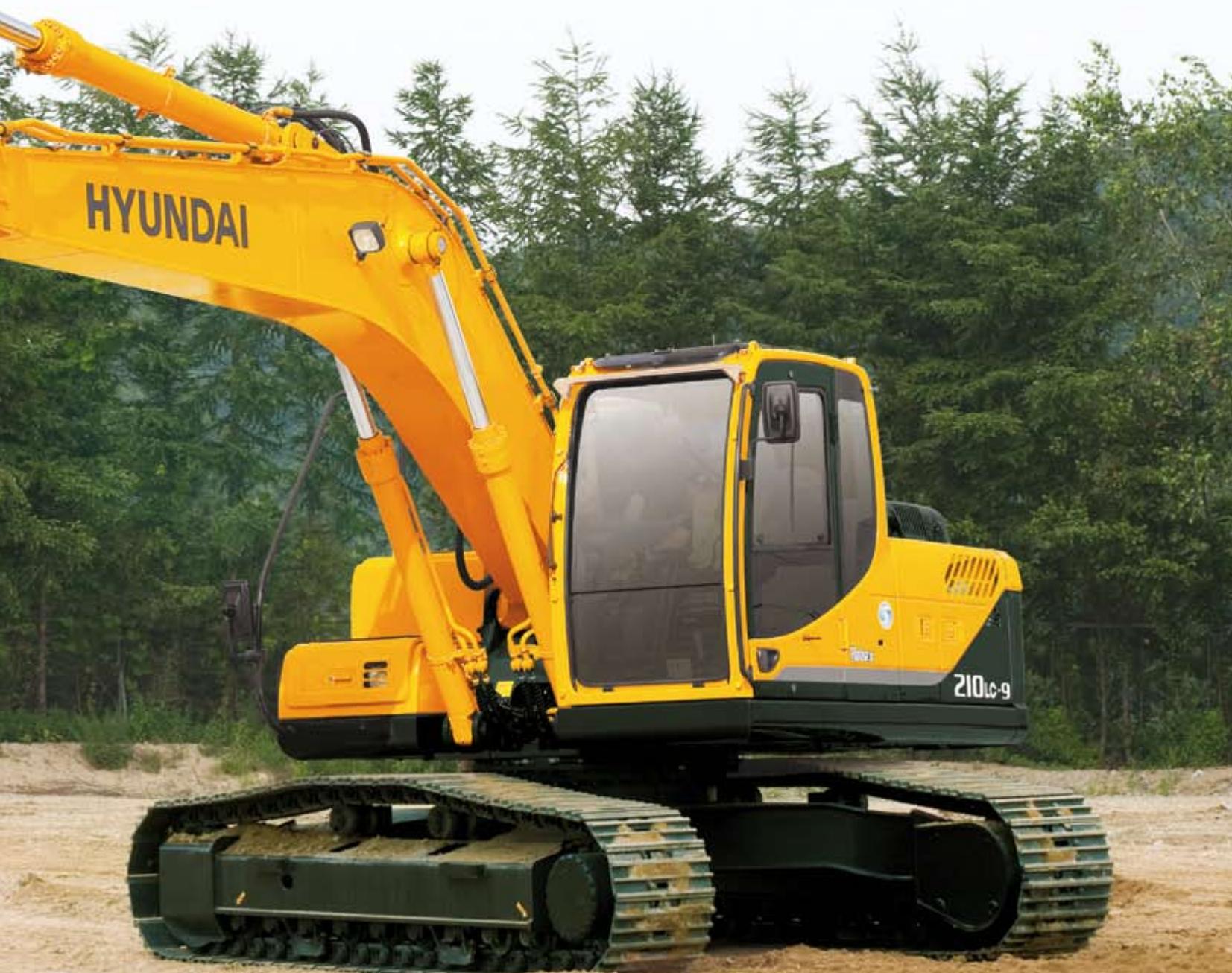

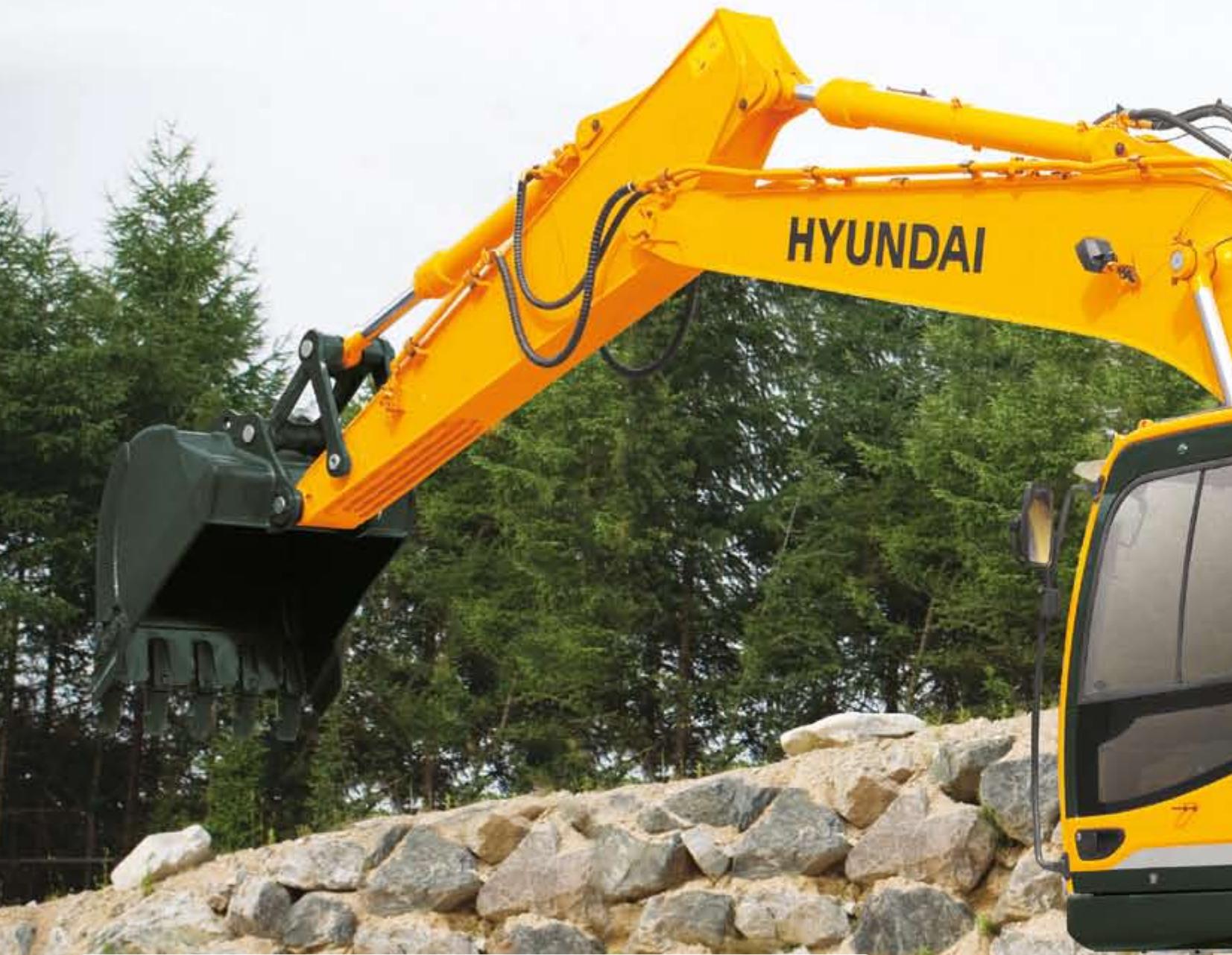

Robex 210lc-9

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficier du suivi des performances de la machine, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

Conçu pour une puissance, des performances et une fiabilité maximales.

Hyundai Heavy Industries ouvre une nouvelle ère en matière de machines de construction.

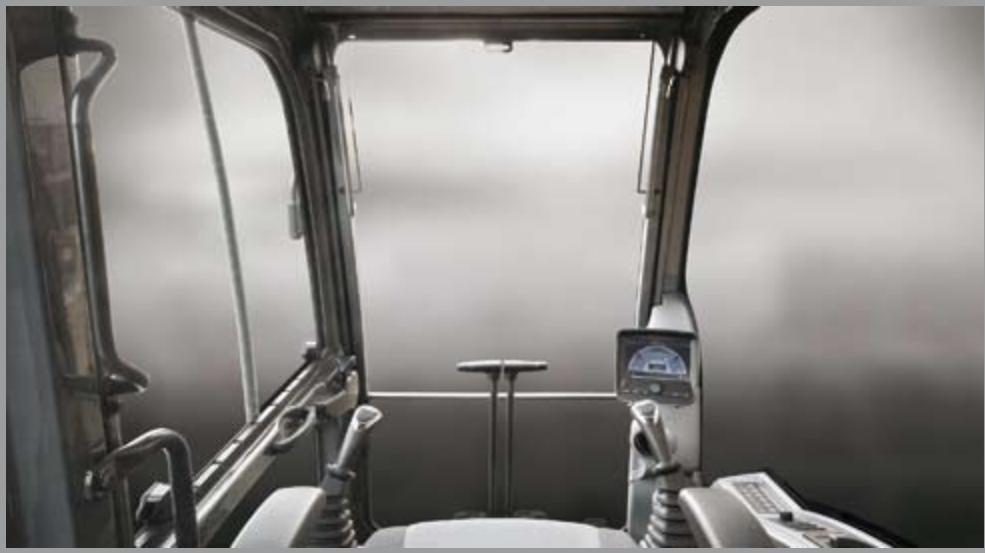

Conception de la cabine

La cabine entièrement redessinée assure dans un fonctionnement peu bruyant, une visibilité encore plus accrue et un environnement de travail confortable pour l'opérateur.

Joysticks ergonomiques

Les nouveaux Joysticks, équipés de nutateurs, offrent un contrôle précis.

Cabine spacieuse assurant une excellente visibilité

La cabine spacieuse a été conçue dans un souci d'ergonomie, pour réduire les niveaux de bruit et offrir encore une meilleure visibilité. Le pare-brise panoramique, combiné aux vastes vitres arrière et latérales, garantit une excellente visibilité dans toutes les directions.

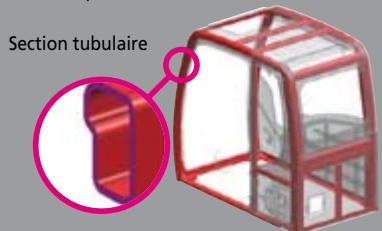

Structure renforcée

La structure tubulaire de la cabine a été renforcée pour assurer une sécurité optimale.

1 Téléphone mains libres avec chargeur USB 2 Porte-gobelet et cendrier 3 Lecteur MP3/CD avec télécommande et entrée AUX 4 Siège chauffant (disponible en option) 5 Compartiment de rangement 6 Espace de rangement supplémentaire

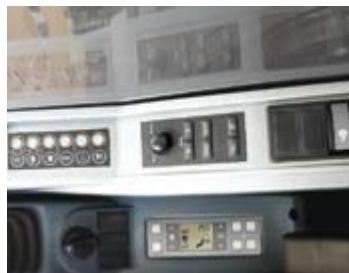

Tableau de commande centralisé

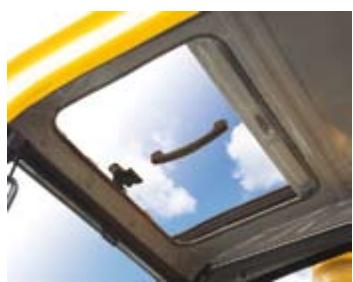

Toit vitré avec pare-soleil coulissant

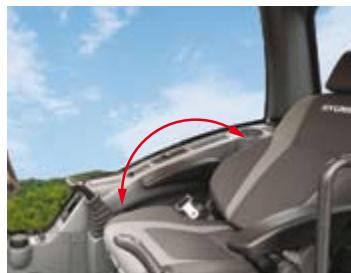

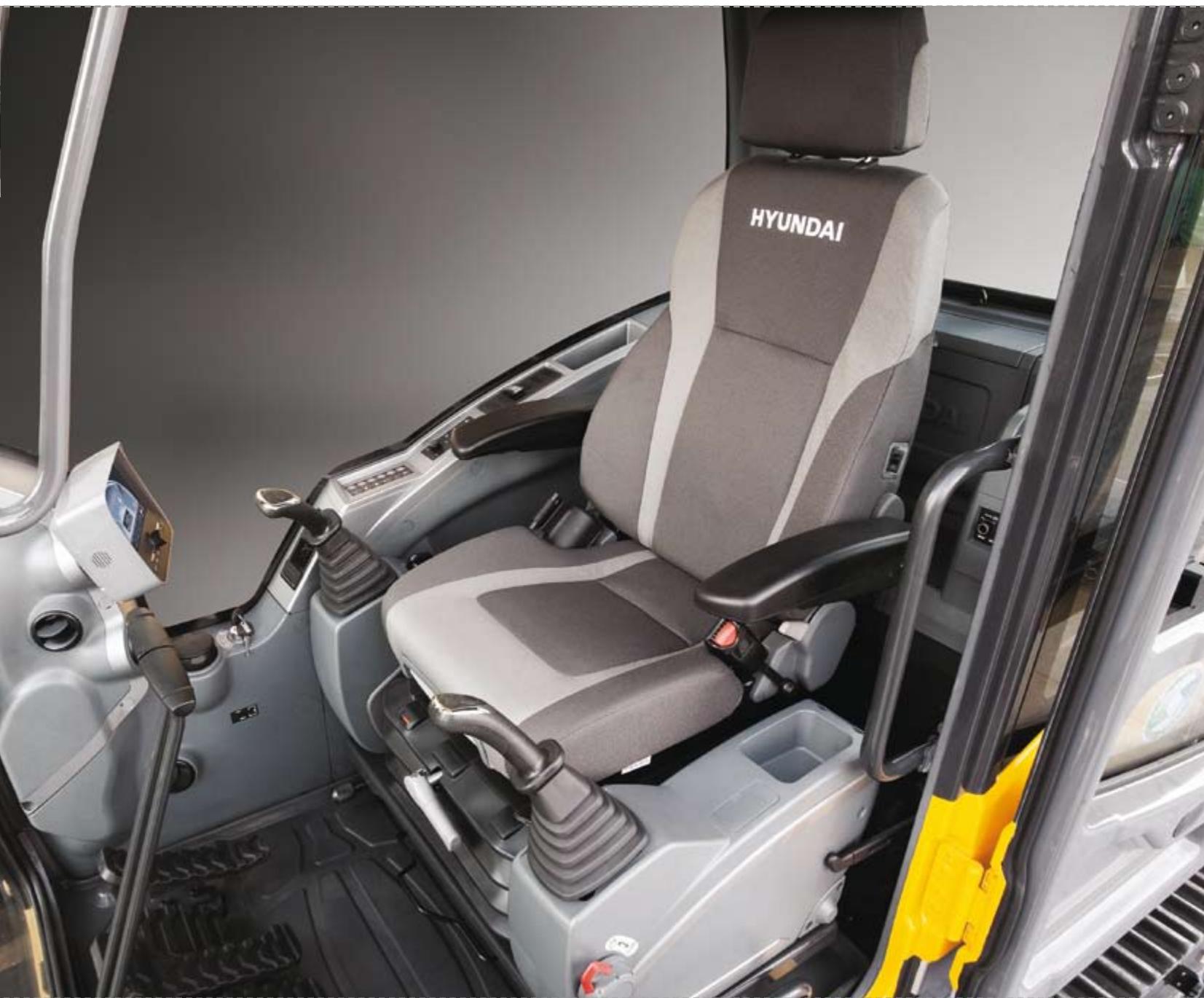

Siège opérateur réglable

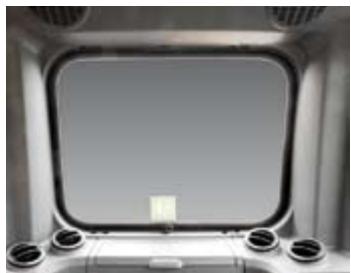

Sortie de secours par la vitre arrière

*Photo non contractuelle

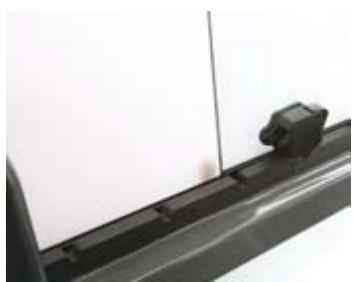

Dispositif de verrouillage des fenêtres

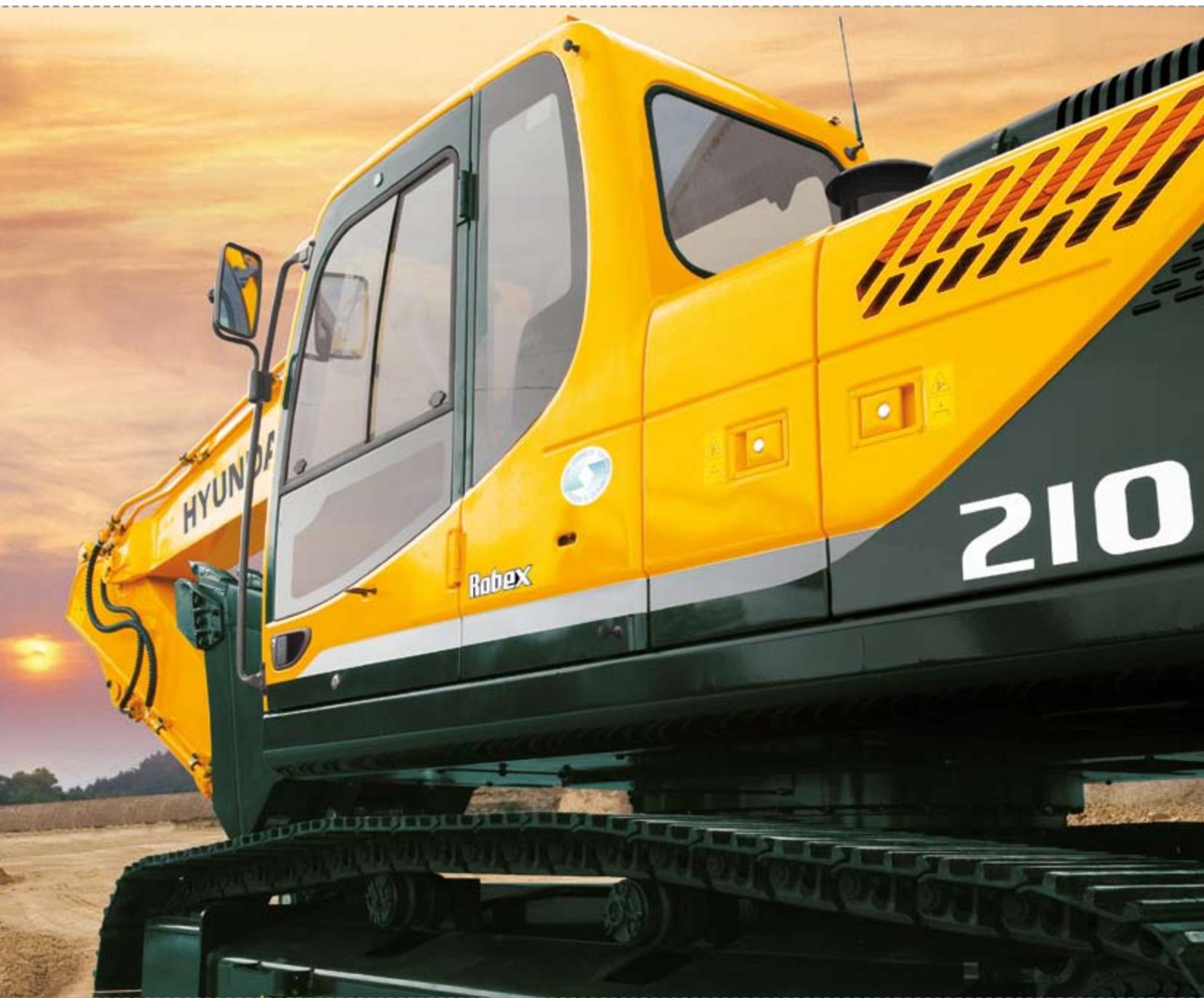

Performances & caractéristiques de sécurité

Repoussez les limites grâce aux engins de la Robex série 9.

*Photo non contractuelle

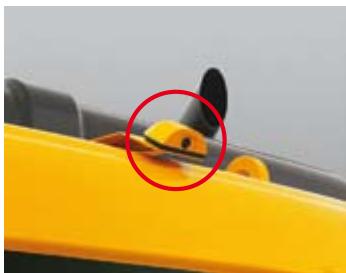

Caméra de recul (disponible en option)

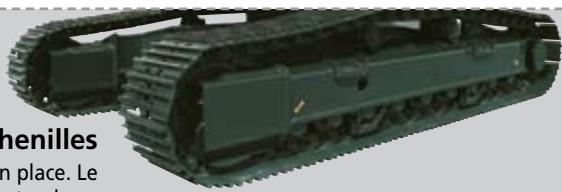

Guides de chenilles et tension de chenilles

Les guides robustes maintiennent les chenilles en place. Le réglage des chenilles se fait aisément grâce aux tendeurs standard à graisse et aux ressorts amortisseurs.

La définition du progrès

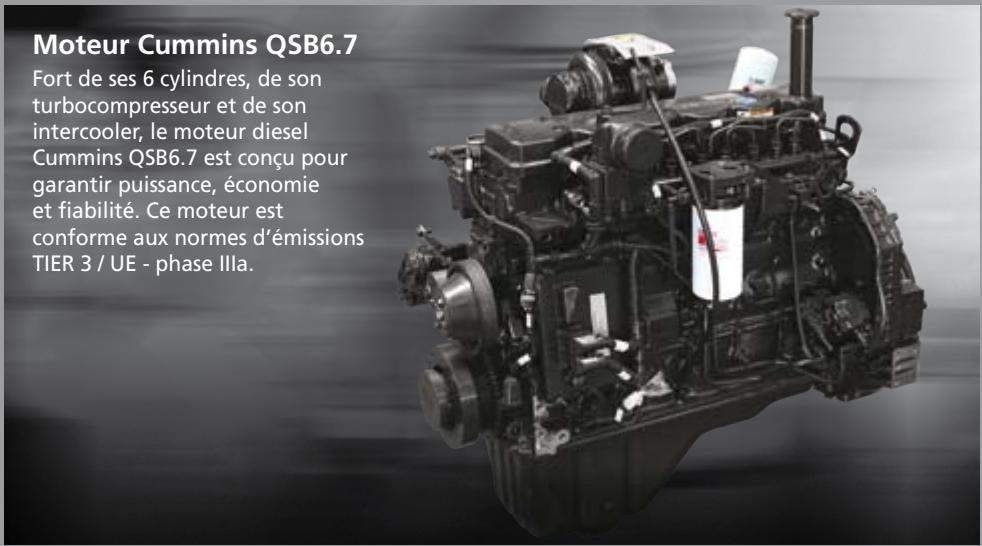

Le moteur 6,7 litres Série B Système Quantum allie des commandes électroniques complètes à des performances d'une grande fiabilité. Pour permettre le contrôle de ces engins de grande puissance, ses circuits électroniques ont été développés pour les environnements les plus durs, y compris en milieu poussiéreux et pour d'autres applications exigeantes, de manière à satisfaire aux réglementations édictées au niveau mondial pour les rejets d'émissions.

Grâce à son système de 24 soupapes, d'injection et son flux d'air amélioré, le moteur QSB6.7 permet de générer une plus grande puissance, d'obtenir un meilleur régime transitoire et de réduire la consommation.

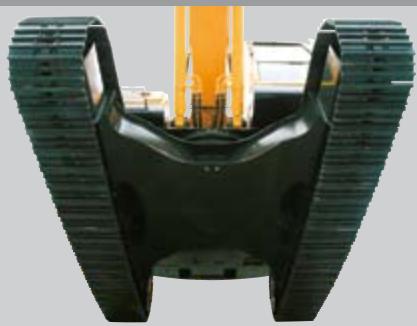

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé à l'aide de pièces d'acier caractérisées par une excellente résistance et une faible tension. Le châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

1 Godet et articulation de godet renforcé. L'articulation de godet scelle permet de réduire l'usure des axes et des bagues. 2 Commande de régime du moteur de type molette. 3 Bouton d'augmentation de puissance.

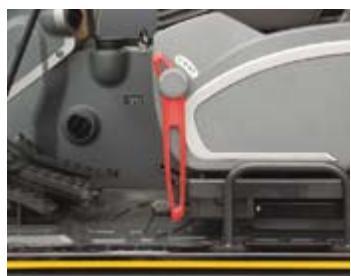

Lever de sécurité

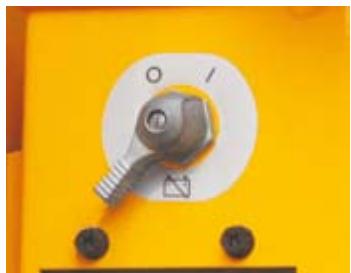

Commutateur principal

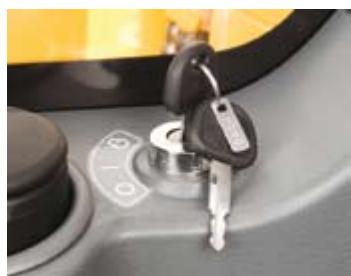

Système anti-redémarrage

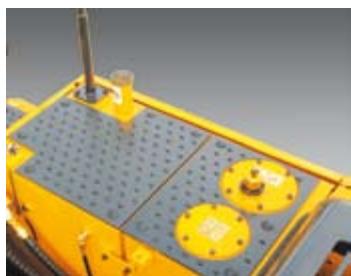

Structure supérieure à plaques antidérapantes

Système hydraulique unique

Commande puissante et précise, dotée d'une conception de haute technologie

Système CAPO avancé

Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintenir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les valeurs prestations tout en réduisant la consommation de carburant.

Le dispositif de décélération automatique et l'augmentation de puissance font également partie des caractéristiques du système.

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur grâce à son système d'autodiagnostic.

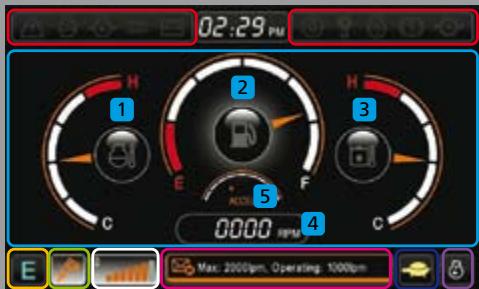

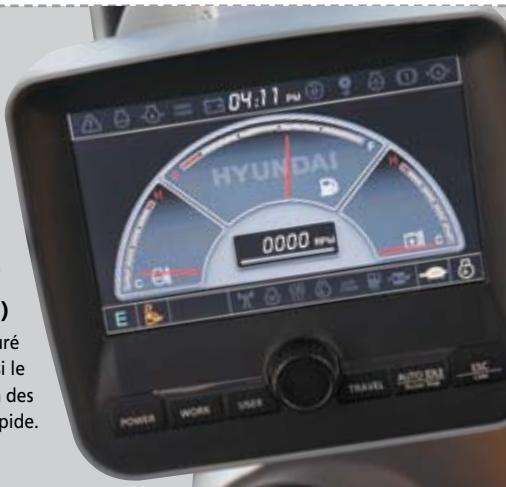

Écran LCD multifonction couleurs

Écran LCD intelligent (2 versions)

Témoins d'avertissement 1 Jauge de température du liquide de refroidissement du moteur 2 Jauge de niveau de carburant 3 Jauge de température de l'huile hydraulique 4 Affichage du régime moteur/compteur kilométrique 5 Jauge du cadran d'accélération

Mode puissance (P/S/E) Mode travail (Excavatrice/Marteau/broyeur ou pince à béton) Mode accessoires Information supplémentaire Mode circulation Mode décélération automatique

1 Commutateur de commande 2 Réglage des paramètres de débit en mode accessoires : Marteau/broyeur ou pince à béton 3 Mode utilisateur : Mémorisation des préférences de l'opérateur 4 Système d'autodiagnostic 5 Liste de maintenance & mot de passe de sécurité 6 Caméra de recul (disponible en option)

Prévention de la surchauffe du moteur Système de réchauffement automatique

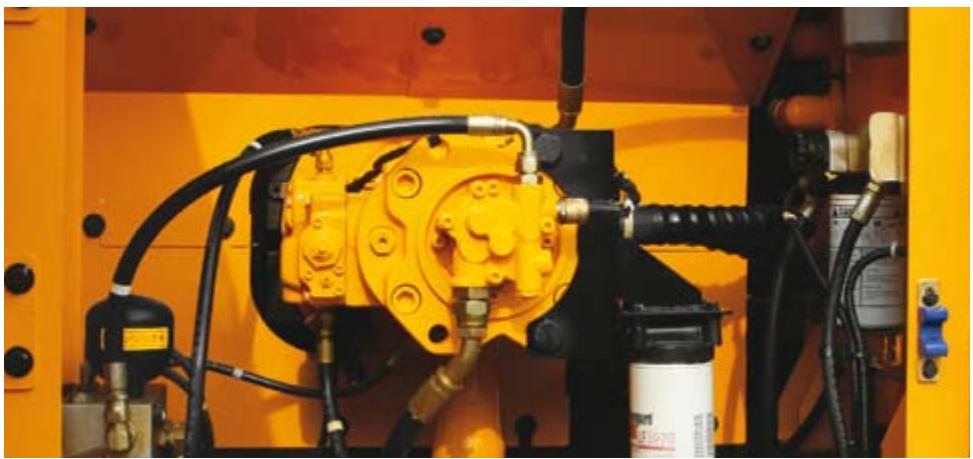

Performance hydraulique optimale

La capacité de sortie de la pompe a été augmentée en ajustant précisément le débit de sortie suivant la pression du circuit hydraulique.

Système de déceleration automatique

Lorsque les manettes ou les pédales de translation restent en position neutre pendant plus de 4 secondes, le régime moteur est abaissé à 1000 ppm. Au bout de 60 secondes, le régime moteur est automatiquement ramené en position "ralenti", ce qui permet de réduire la consommation de carburant et le niveau de bruit dans la cabine.

Système de maintien du balancier et de la flèche

Les soupapes de retenue (holding valve) empêchent le balancier et la flèche de descendre de façon impromptue.

Système de bouton-poussoir de déclenchement

Lorsqu'on appuie sur le bouton-poussoir de décelération, le dispositif de contrôle CPU limite le régime moteur au ralenti. Quand on appuie de nouveau sur le bouton-poussoir de décelération, le moteur revient au régime configuré précédemment.

Amortisseurs hydrauliques dans la pédale de translation

Amélioration de l'amorti et de la maîtrise de la translation grâce à un dispositif de réduction des chocs.

Régulation du débit de la pompe

En cas d'inactivation des fonctions hydrauliques, le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, un débit de la pompe optimal alimente l'actionneur de façon à augmenter la vitesse. Les mouvements des leviers de commande règlent automatiquement le débit de la pompe, la vitesse de l'actionneur étant alors contrôlée proportionnellement.

Système d'augmentation de puissance

En mode pleine puissance, la force d'excavation augmente automatiquement de 10% lorsque cela s'avère nécessaire. En mode standard/économique, le système d'augmentation de puissance peut être activé manuellement.

Système de régénération de débit du balancier et de la flèche

La soupape de régénération de débit économique du carburant et augmente la productivité sans créer de cavitation à l'intérieur du van.

Système d'autodiagnostic

Le dispositif de contrôle CPU diagnostique les problèmes survenant dans le système CAPO et provoqués par un dysfonctionnement hydraulique ou électrique, puis affiche le code d'erreur correspondant sur l'écran LCD. Les informations affichées sur l'écran, notamment le régime moteur, la pression de la pompe principale, la tension de la batterie, la température de l'huile hydraulique et le statut de tous les commutateurs électriques, permettent à l'opérateur de connaître précisé l'état de fonctionnement de la machine, ce qui facilitate la résolution des problèmes qui peuvent survenir.

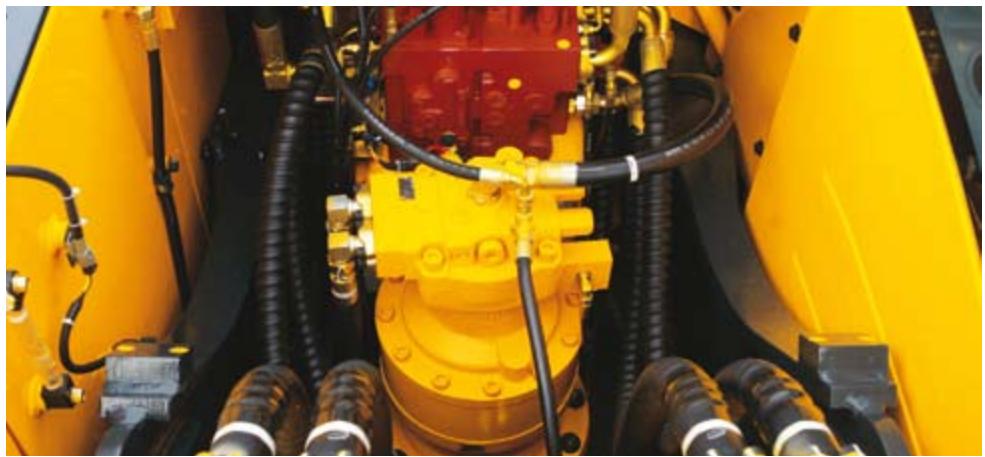

Système de contrôle du début des accessoires

En mode accessoires, le débit maximal de la pompe hydraulique peut être configuré. En cours d'utilisation, le débit de la pompe hydraulique peut être ajusté graduellement à l'aide du commutateur à bascule.

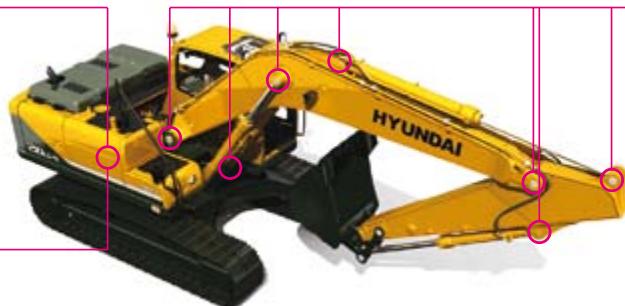

Raccords de graissage centralisés

Tous les raccords de graissage sont centralisés et aisément accessibles pour faciliter l'entretien.

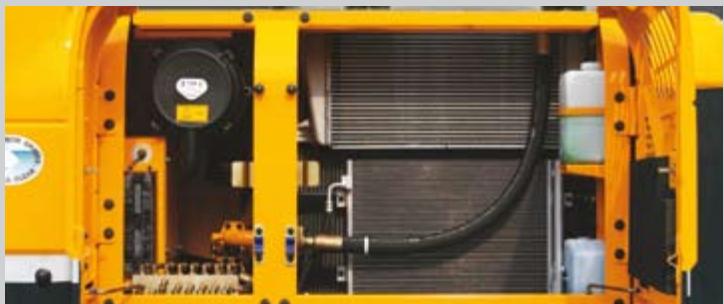

Composants faciles à entretenir

Les systèmes de refroidissement et de préchauffage sont prévus pour un démarrage rapide et un fonctionnement optimal tout en garantissant une plus grande longévité du moteur et des composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à leur accessibilité améliorée.

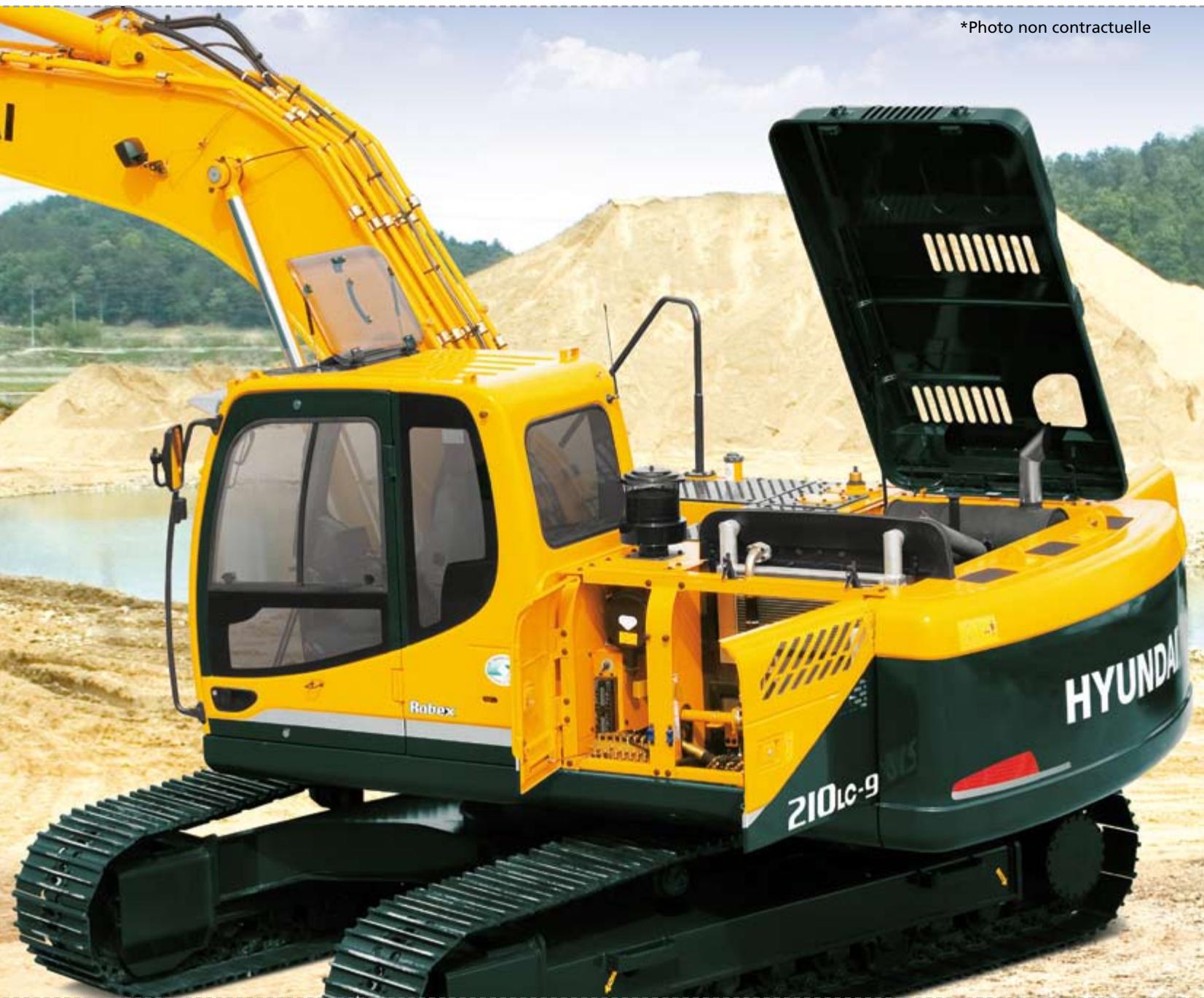

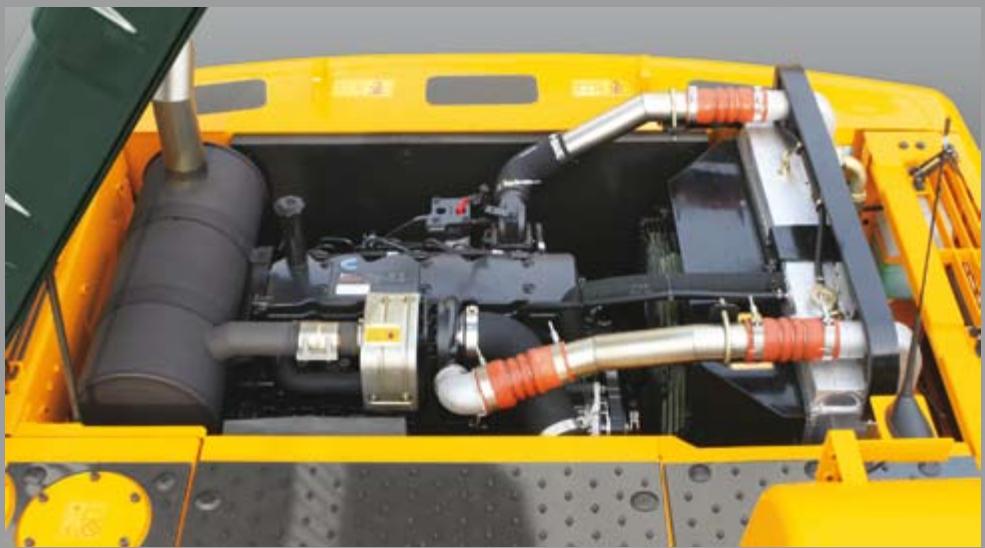

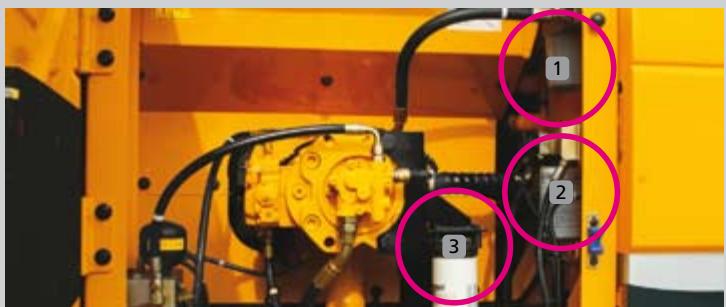

Disposition ouverte du compartiment électrique et de refroidissement

L'accès sans restriction aux composants vitaux permet de faciliter l'entretien et les réparations.

Allongement des intervalles de remplacement des filtres

1 Filtre de vidange hydraulique (1000 h) 2 Préfiltre à carburant (500 h) 3 Filtre à huile du moteur (500 h)

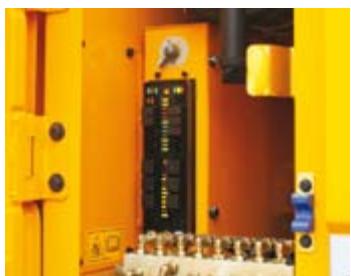

Boîtier électrique facile d'accès

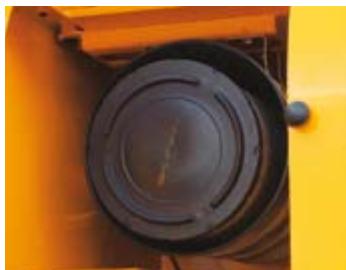

Filtre à air facile à replacer

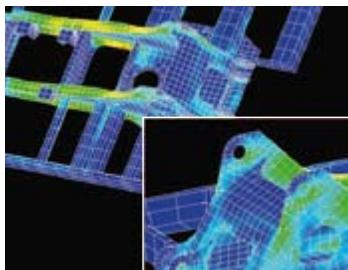

Durabilité augmentée grâce à l'analyse MEF

Durée de vie prolongée du filtre à huile hydraulique

Filtres en fibre de verre, à intervalles de remplacement allongés (250 h 1000 h)

Durée de vie prolongée de l'huile hydraulique

Meilleure protection contre l'oxydation et la chaleur (2000 h 5000 h)

Durée de vie prolongée des bagues de lubrification et des cales d'épaisseur en polymère à poids moléculaire très élevé

(Résistant à l'usure et réduisant les nuisances sonores)

MOTEUR

MODELE			CUMMINS QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance au volant nominale	SAE	J1995 (brute)	151 CV (113 kW) à 1900 tpm
		J1349 (net)	143 CV (107 kW) à 1900 tpm
	DIN	6271/1 (brute)	153 CV (113 kW) à 1900 tpm
		6271/1 (net)	145 CV (107 kW) à 1900 tpm
Couple max.			63,6 kgf.m (460 lbf.ft) à 1500 tpm
Alésage x course			107 x 124 mm (4.2" x 4.9")
Cylindrée			6700 cc (409 in³)
Batteries			2 X 12V X 100AH
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 50 Amp

SYSTÈME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompe à débit variable, à pistons axiaux, montées en tandem
Capacité nominale	2 X 222 L /min (58.6 US gpm / 48.8 UK gpm)
Pompe aux. pour le circuit de commande	Pompe à engrenages

Système cross-sensing et d'économie de carburant

MOTEURS HYDRAULIQUES

Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique

REGLAGES DES SOUPAPES DE DECHARGE

Circuit de travail	350 kgf/cm2(4978 psi)
Translation	350 kgf/cm2(4978 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5404 psi)
Circuit de rotation	265 kgf/cm2(3769 psi)
Circuit de pilotage	40 kgf/cm2(568 psi)
Soupape de sécurité	Installé

VERINS HYDRAULIQUES

N° de cylindres alésage x course	Flèche : 2 - 120 x 1290 mm (4.7" x 50.8")
	Balancier : 1 - 140 x 1510 mm (5.5" x 59.4")
	Godet : 1 - 120 x 1055 mm (4.7" x 41.5")

TRANSLATION & FREINS

Type de translation	Entitérement hydrostatique
Moteur de translation	2 Moteurs à pistons axiaux, modèle sabot
Système de reduction	Train planétaire
Traction max. barre de tirage	21100 kgf (46,500lbf)
Vitesse de translation max.(élevée)/(basse)	5,3 km/hr (3.3 mph) / 3,4 km/hr (2.1 mph)
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Pilotage

Des manettes opérées par pression du pilote et des pédales garantissent

un fonctionnement aisé et sans fatigue.

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier (droite): flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Électricque, molette d'accéléateur
Feux	Deux yeux montés sur la flèche, un sous la boîte des batteries

SYSTÈME DE ROTATION

Moteur de rotation	Moteur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12 tspm

Contenances du liquide

DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon américain	Gallon britannique
Réserveur de carburant	400	105.7	88.0
Liquide de refroidissement du moteur	35	9.2	7.7
Huile moteur	24	6.3	5.3
Réducteur de rotation	5	1.3	1.1
Réduction finale (chaque côte)	5,8	2	1
Circuit hydraulique(réservoir y compris)	290	76.6	63.8
Réserveur hydraulique	160	42.3	35.2

TRAIN de roulement

Le châssis central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Chàssis central	Chàssis central en X
Cadre de chenille	Type caisson pentagonal
Nombre de patins de chaque côté	49
Nombre de galets supérieurs de chaque côté	2
Nombre de galets inférieurs de chaque côté	9
Nombre de rails de guidage de chaque côté	2

Poids en ORDRE de MARCHE (approximatif)

Le poids en ordre de marche, incluant flèche de 5680 mm (18' 8"), balancier de 2920 mm (9' 7"), godet rétro-arrière de 0,92 m³ (1.20 yd³) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DES COMPOSANTS PRINCIPAUX

Structure supérieure	5850 kg (12,900 lb)
Contrepoids	3800 kg (8,380 lb)
Flèche mono (avec vérin de balancier)	1950 kg (4,300 lb)
Balancier (avec vérin de godet)	1095 kg (2,410 lb)

POIDS DES COMPOSANTS PRINCIPAUX

Patin			Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)		kg (lb)	kgf/cm2(psi)
Triple nervure	600 (24")	R210LC-9	21900 (48,280)	0,46 (6.54)
		R210LC-9 H/W	23360 (51,500)	0,50 (7.11)
	700 (28")	R210LC-9	22250 (49,050)	0,40 (5.69)
		R210LC-9 H/W	23710 (52,270)	0,43 (6.11)
	800 (32")	R210LC-9	22515 (49,640)	0,36 (5.12)
		R210LC-9 H/W	23975 (52,855)	0,38 (5.40)
	900 (36")	R210LC-9	22780 (50,220)	0,32 (4.55)
Double nervure	710 (28")	R210LC-9 H/W	24135 (53,210)	0,43 (6.11)

GODETS

Les godets sont des accessoires entièrement soudés en acier à haute résistance.

Profile SAE m3(yd3)		0,51 (0.67)	0,80 (1.05)	1,10 (1.44)	1,34 (1.75)	0,74 (0.97)	0,87 (1.14)	0,75 (0.98)	0,52 (0.68)
		0,92 (1.20)	1,20 (1.57)	1,20 (1.57)	1,05 (1.37)	0,90 (1.18)	1,20 (1.57)	1,20 (1.57)	1,20 (1.57)
Capacité m3(yd3)		Largeur mm (in)		Poids kg (lb)	Recommendation m (ft.in)
Profile SAE	Profile CECE	Sans couteaux latéaux	Avec couteaux latéaux		5,68 (18' 8") Flèche				8,2 (26' 11") Flèche
					2,0 (6' 7") Balancier	2,4 (7' 10") Balancier	2,92 (9' 7") Balancier	3,9 (12' 10") Balancier	6,3 (20' 8") Balancier
0,51 (0.67)	0,45 (0.59)	700 (27.6)	820 (32.3)	570 (1,260)	●	●	●	●	-
0,80 (1.05)	0,70 (0.92)	1000 (39.4)	1120 (44.1)	700 (1,540)	●	●	●	■	-
0,92 (1.20)	0,80 (1.05)	1150 (45.3)	1270 (50.0)	770 (1,700)	●	●	■	▲	-
1,10 (1.44)	0,96 (1.26)	1320 (52.0)	1440 (56.7)	830 (1,830)	■	▲	▲	-	-
1,20 (1.57)	1,00 (1.31)	1400 (55.1)	1520 (59.8)	850 (1,870)	■	▲	-	-	-
1,34 (1.75)	1,15 (1.50)	1550 (61.0)	1670 (65.7)	920 (2,030)	▲	▲	-	-	-
0,74 (0.97)	0,65 (0.85)	985 (38.8)	-	770 (1,700)	●	●	●	▲	-
0,90 (1.18)	0,80 (1.05)	1070 (42.0)	-	810 (1,790)	●	●	■	-	-
1,05 (1.37)	0,92 (1.20)	1290 (50.8)	-	890 (1,960)	■	▲	-	-	-
0,87 (1.14)	0,75 (0.98)	1140 (44.9)	-	900 (1,980)	●	●	■	-	-
1,20 (1.57)	1,00 (1.31)	1410 (55.5)	-	1030 (2,270)	■	▲	-	-	-
0,75 (0.98)	0,65 (0.85)	1790 (70.5)	-	880 (1,940)	●	●	■	▲	-
0,52 (0.68)	0,45 (0.59)	935 (36.8)	1035 (40.8)	460 (1,010)	-	-	-	-	▲

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Flèches de 5,85 m et 8,2 m et des balanciers de 2,0 m; 2,4 m; 2,92 m; 3,9 m et 6,3 m sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	5680 (18' 8")				8200 (26' 11")	Remarque
	Poids	kg (lb)	1950 (4,300)				2350 (5,180)
Balancier	Longueur	mm (ft.in)	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")	3900 (12' 10")	6300 (20' 8")
	Poids	kg (lb)	975 (2,150)	1045 (2,300)	1095 (2,410)	1295 (2,850)	1330 (2,930)
Force d'attaque du godet	SAE	kN	130,4 [141.6]	130,4 [141.6]	130,4 [141.6]	130,4 [141.6]	72,6	[ ]: Renforceur de puissance
		kgf	13300 [14,440]	13300 [14440]	13300 [14440]	13300 [14440]	7400
		lbf	29320 [31830]	29320 [31830]	29320 [31830]	29320 [31830]	16310
	ISO	kN	149,1 [161.8]	149,1 [161.8]	149,1 [161.8]	149,1 [161.8]	83,4
		kgf	15200 [16500]	15200 [16500]	15200 [16500]	15200 [16500]	8500
		lbf	33510 [36380]	33510 [36380]	33510 [36380]	33510 [36380]	18740
Force d'attaque du balancier	SAE	kN	144,2 [156.5]	119,6 [129.9]	102,0 [110.7]	84,3 [91.6]	49,0
		kgf	14700 [15960]	12200 [13250]	10400 [11290]	8600 [9340]	5000
		lbf	32410 [35190]	26900 [29210]	22930 [24900]	18960 [20590]	11020
	ISO	kN	151,0 [164.0]	125,5 [136.3]	106,9 [116.1]	87,3 [94.8]	50,0
		kgf	15400 [16720]	12800 [13900]	10900 [11830]	8900 [9660]	5100
		lbf	33950 [36860]	28220 [30640]	24030 [26090]	19620 [21300]	11240

Note : Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes. Le poids du balancier inclus le vérin de godet, tuyauterie et axes.

Dimensions et rayon d'action

DIMENSIONS R210LC-9

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	3650 (12' 0")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1060 (3' 6")
D	Rayon de pivotement de l'arrête	2840 (9' 4")
D'	Longueur de l'arrête de la machine	2770 (9' 1")
E	Largeur de la partie supérieure	2740 (9' 0")
F	Hauteur totale de la cabine	2920 (9' 7")
G	Garde au sol min.	480 (1' 7")
H	Largeur de voie	2390 (7' 10")

Longueur de la flèche	5680 (18' 8")				8200 (26' 11")
Longueur du balancier	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")	3900 (12' 10")	6300 (20' 8")
I Longueur hors tout	9650 (31' 8")	9570 (31' 5")	9530 (31' 3")	9520 (31' 3")	12030 (39' 6")
J Hauteur totale de la flèche	3200 (10' 6")	3110 (10' 2")	3030 (9' 11")	3480 (11' 5")	3280 (10' 9")
K Largeur des patins	600 (24")	700 (28")	800 (32")	900 (36")
L Largeur hors tout	2990 (9' 10")	3090 (10' 2")	3190 (10' 6")	3290 (10' 10")

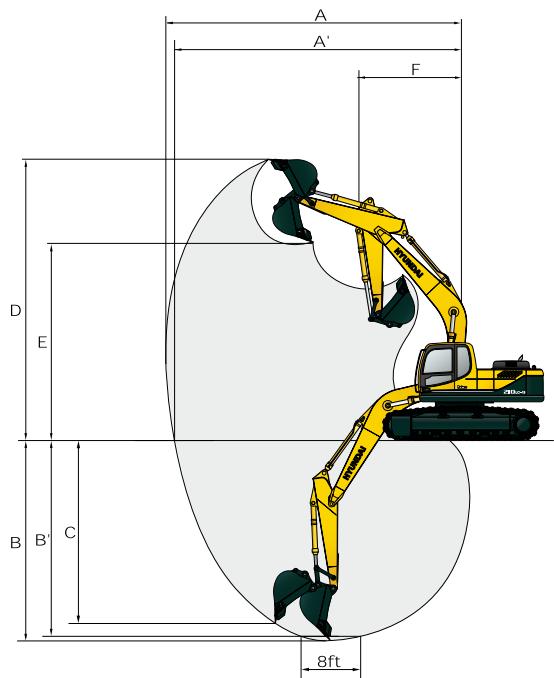

RAYON d'action R210LC-9

mm (ft·in)

Longueur de la flèche		5680 (18' 8")				8200 (26' 11")
Longueur du balancier		2000 (6' 7")	2400 (7' 10")	2920 (9' 7")	3900 (12' 10")	6300 (20' 8")
A	Portée d'attaque max.	9140 (30' 0")	9500 (31' 2")	9980 (32' 9")	10910 (35'10")	15220 (50' 0")
A'	Portée d'attaque max. au sol	8960 (29' 5")	9330 (30' 7")	9820 (32' 3")	10770 (35' 4")	15120 (49' 7")
B	Profondeur d'attaque	5820 (19' 1")	6220 (20' 5")	6730 (22' 1")	7720 (25' 4")	11760 (38' 7")
B'	Profondeur d'attaque(niveau 8')	5580 (18' 4")	6010 (19' 9")	6560 (21' 6")	7580 (24' 10")	11650 (38' 3")
C	Profondeur d'attaque pour murs verticaux	5280 (17' 4")	5720 (18' 9")	6280 (20' 7")	7240 (23' 9")	9610 (31' 6")
D	Hauteur d'attaque max.	9140 (30' 0")	9340 (30' 8")	9600 (31' 6")	10110 (33' 2")	12550 (41' 2")
E	Hauteur de déversement max.	6330 (20' 9")	6520 (21' 5")	6780 (22' 3")	7290 (23' 11")	10280 (33' 8")
F	Rayon de pivotement	3750 (12' 4")	3740 (12' 3")	3740 (12' 3")	3650 (11' 12")	4870 (16' 0")

Dimensions et rayon d'action

DIMENSIONS R210LC-9 / CHASSIS HAUT

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	3650 (12' 0")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1240 (4' 1")
D	Rayon de pivotement de l'arrête	2840 (9' 4")
D'	Longueur de l'arrête de la machine	2770 (9' 1")
E	Largeur de la partie supérieure	2740 (9' 0")
F	Hauteur totale de la cabine	3100 (10' 2")
G	Garde au sol min.	660 (2' 2")
H	Largeur de voie	2795 (9' 2")

Longueur de la flèche	5680 (18' 8")
Longueur du balancier	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")	3900 (12' 10")
I Longueur hors tout	9650 (31' 8")	9550 (31' 4")	9470 (31' 1")	9560 (31' 4")
J Hauteur totale de la flèche	3290 (10' 10")	3170 (10' 5")	3060 (10' 0")	3450 (11' 4")
K Largeur des patins	Type	Triple nervure			Double nervure
	Largeur	600 (24")	700 (28")	800 (32")	710 (28")
L Largeur hors tout		3395 (11' 2")	3495 (11' 6")	3595 (12' 0")	3505 (11' 6")

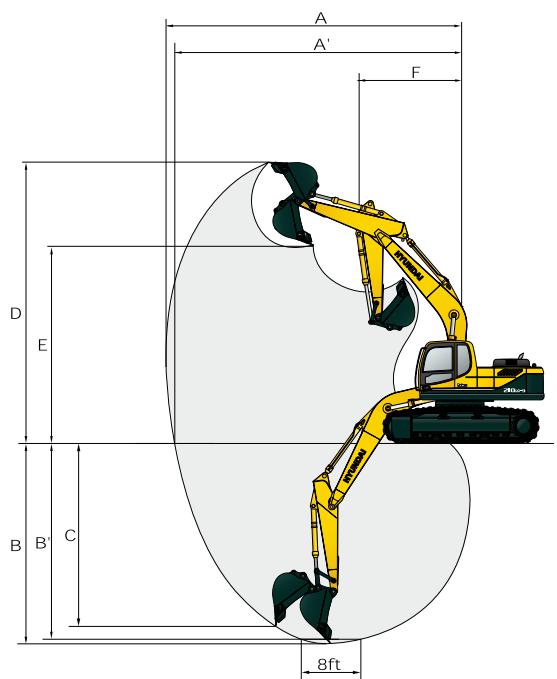

RAYON D'action R210LC-9 / chassis HAUT

mm (ft·in)

Longueur de la flèche	5680 (18' 8")
Longueur du balancier	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")	3900 (12' 10")
A Portée d'attaque max.	9140 (30' 0")	9500 (31' 2")	9980 (32' 9")	10910 (35' 10")
A' Portée d'attaque max. au sol	8920 (29' 3")	9290 (30' 6")	9820 (32' 3")	10730 (35' 2")
B Profondeur d'attaque	5630 (18' 6")	6010 (19' 9")	6550 (21' 6")	7530 (24' 8")
B' Profondeur d'attaque (niveau 8')	5390 (17' 8")	5820 (19' 1")	6380 (20' 11")	7390 (24' 3")
C Profondeur d'attaque pour murs verticaux	5090 (16' 8")	5630 (18' 6")	6100 (20' 0")	7050 (23' 1")
D Hauteur d'attaque max.	9330 (30' 7")	9530 (31' 3")	9780 (32' 1")	10300 (33' 9")
E Hauteur de déversement max.	6520 (21' 5")	6710 (22' 0")	6960 (22' 10")	7480 (24' 6")
F Rayon de pivotement	3750 (12' 4")	3740 (12' 3")	3740 (12' 3")	3650 (11' 12")

R210LC-9

Charge avant = Charge latérale ou

Flèche : 5,68 m (18' 8") / Balancier : 2,0 m (6' 7") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
											m (ft)
7.5 m	kg								*4010	*4010	6.65
(25.0 ft)	lb								*8840	*8840	(21.8)
6.0 m	kg					*4440	*4440		*4060	3040	7.78
(20.0 ft)	lb					*9790	*9790		*8950	6700	(25.5)
4.5 m	kg			*5730	*5730	*4860	4630		*4190	2540	8.43
(15.0 ft)	lb			*12630	*12630	*10710	10210		*9240	5600	(27.7)
3.0 m	kg			*7460	6840	*5610	4370	*4830	3000	4040	2310	8.74
(10.0 ft)	lb			*16450	15080	*12370	9630	*10650	6610	8910	5090	(28.7)
1.5 m	kg			*8990	6320	*6390	4120	5060	2890	3990	2260	8.73
(5.0 ft)	lb			*19820	13930	*14090	9080	11160	6370	8800	4980	(28.6)
Au niveau de sol	kg			*9690	6090	*6910	3950	4980	2810	4200	2380	8.42
	lb			*21360	13430	*15230	8710	10980	6190	9260	5250	(27.6)
-1.5 m	kg	*13990	12260	*9630	6070	*6990	3910			4820	2750	7.76
(-5.0 ft)	lb	*30840	27030	*21230	13380	*15410	8620			10630	6060	(25.5)
-3.0 m	kg	*12500	12500	*8820	6180	*6350	3990			*4850	3650	6.61
(-10.0 ft)	lb	*27560	27560	*19440	13620	*14000	8800			*10690	8050	(21.7)
-4.5 m	kg	*9460	*9460
(-15.0 ft)	lb	*20860	*20860

Fliche : 5,68 m (18' 8") / Balancier : 2,4 m (7' 10") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3700

3640

7.15

(25.0 ft)

lb

*8160

8020

(23.5)

6.0 m

kg

*4010

*4010

*3780

2760

8.20

(20.0 ft)

lb

*8840

*8840

*8330

6080

(26.9)

4.5 m

kg

*4490

*4490

*4230

3130

*3900

2340

8.82

(15.0 ft)

lb

*9900

*9900

*9330

6900

*8600

5160

(28.9)

3.0 m

kg

*6900

*6900

*5280

4400

*4560

3010

3760

2130

9.11

(10.0 ft)

lb

*15210

*15210

*11640

9700

*10050

6640

8290

4700

(29.9)

1.5 m

kg

*8560

6380

*6120

4130

*4970

2880

3710

2080

9.10

(5.0 ft)

lb

*18870

14070

*13490

9110

*10960

6350

8180

4590

(29.9)

Au niveau de sol

kg

*8790

*8790

*9490

6080

*6740

3930

4950

2780

3890

2180

8.81

lb

*19380

*19380

*20920

13400

*14860

8660

10910

6130

8580

4810

(28.9)

-1.5 m

kg

*9760

*9760

*13510

12060

*9650

6000

*6960

3850

4390

2480

8.18

(-5.0 ft)

lb

*21520

*21520

*29780

26590

*21270

13230

*15340

8490

9680

5470

(26.8)

-3.0 m

kg

*14150

*14150

*13240

12280

*9090

6080

*6590

3900

*4700

3190

7.12

(-10.0 ft)

lb

*31200

*31200

*29190

27070

*20040

13400

*14530

8600

*10360

7030

(23.4)

-4.5 m

kg

*10630

*10630

*7400

6330

(-15.0 ft)

lb

*23440

*23440

*16310

13960

Fliche : 5,68 m (18' 8") / Balancier : 2,92 m (9' 7") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)		Rayon de charge									A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
													m (ft)
7.5 m	kg										*3360	3150	7.78
(25.0 ft)	lb										*7410	6940	(25.5)
6.0 m	kg									*2340	*2340	*3450	2460	8.74
(20.0 ft)	lb									*5160	*5160	*7610	5420	(28.7)
4.5 m	kg							*4010	*4010	*3830	3180	*3580	2100	9.32
(15.0 ft)	lb							*8840	*8840	*8440	7010	*7890	4630	(30.6)
3.0 m	kg			*9780	*9780	*6150	*6150	*4840	4460	*4230	3040	3440	1930	9.59
(10.0 ft)	lb			*21560	*21560	*13560	*13560	*10670	9830	*9330	6700	7580	4250	(31.5)
1.5 m	kg			*8810	*8810	*7960	6490	*5750	4160	*4710	2880	3390	1880	9.59
(5.0 ft)	lb			*19420	*19420	*17550	14310	*12680	9170	*10380	6350	7470	4140	(31.5)
Au niveau de sol	kg			*9550	*9550	*9160	6090	*6490	3920	4930	2750	3520	1950	9.31
	lb			*21050	*21050	*20190	13430	*14310	8640	10870	6060	7760	4300	(30.5)
-1.5 m	kg	*8810	*8810	*12610	11870	*9600	5940	*6870	3800	4860	2690	3920	2190	8.72
(-5.0 ft)	lb	*19420	*19420	*27800	26170	*21160	13100	*15150	8380	10710	5930	8640	4830	(28.6)
-3.0 m	kg	*12190	*12190	*13980	12040	*9320	5960	*6740	3800			*4460	2710	7.75
(-10.0 ft)	lb	*26870	*26870	*30820	26540	*20550	13140	*14860	8380			*9830	5970	(25.4)
-4.5 m	kg			*11860	*11860	*8120	6140					*4330	4080	6.16
(-15.0 ft)	lb			*26150	*26150	*17900	13540					*9550	8990	(20.2)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

Capacités de levage

R210LC-9

Charge avant Charge latérale ou

Fiche : 5,68 m (18' 8") / Balancier : 3,9 m (12' 10") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 3800 kg (8380 lb) R210LC-9 / CHASSIS HAUT

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

9.0 m

kg

*2740

*2740

7.66

(30.0 ft)

lb

*6040

*6040

(25.1)

7.5 m

kg

*1980

*1980

*2800

2420

8.94

(25.0 ft)

lb

*4370

*4370

*6170

5340

(29.3)

6.0 m

kg

*2840

*2840

*2900

1960

9.77

(20.0 ft)

lb

*6260

*6260

*6390

4320

(32.1)

4.5 m

kg

*3090

*3090

*2040

*2040

*3020

1700

10.28

(15.0 ft)

lb

*6810

*6810

*4500

*4500

*6660

3750

(33.7)

3.0 m

kg

*3940

*3940

*3560

3080

*2910

2140

2890

1560

10.52

(10.0 ft)

lb

*8690

*8690

*7850

6790

*6420

4720

6370

3440

(34.5)

1.5 m

kg

*11130

*11130

*6640

*6640

*4950

4220

*4120

2880

*3450

2040

2840

1510

10.52

(5.0 ft)

lb

*24540

*24540

*14640

*14640

*10910

9300

*9080

6350

*7610

4500

6260

3330

(34.5)

Au niveau de sol

kg

*5260

*5260

*10600

*10600

*8250

6130

*5860

3910

*4650

2710

*3530

1950

2930

1550

10.27

lb

*11600

*11600

*23370

*23370

*18190

13510

*12920

8620

*10250

5970

*7780

4300

6460

3420

(33.7)

-1.5 m

kg

*7500

*7500

*11650

*11650

*9150

5810

*6490

3700

4750

2590

*2370

1900

3180

1700

9.75

(-5.0 ft)

lb

*16530

*16530

*25680

*25680

*20170

12810

*14310

8160

10470

5710

*5220

4190

7010

3750

(32.0)

-3.0 m

kg

*9990

*9990

*14350

*11540

*9360

5720

*6700

3620

4710

2550

3710

2030

8.91

(-10.0 ft)

lb

*22020

*22020

*31640

*25440

*20640

12610

*14770

7980

10380

5620

8180

4480

(29.2)

-4.5 m

kg

*12960

*12960

*13360

*11780

*8830

5800

*6340

3670

*4030

2730

7.62

(-15.0 ft)

lb

*28570

*28570

*29450

*29450

*19470

12790

*13980

8090

*8880

6020

(25.0)

-6.0 m

kg

*10610

*10610

*7100

6080

(-20.0 ft)

lb

*23390

*23390

*15650

13400

Charge avant = −∞ Charge latérale ou

Flèche : 5,68 m (18' 8") / Balancier : 2,4 m (7' 10") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3700

*3700

7.31

(25.0 ft)

lb

*8160

*8160

(24.0)

6.0 m

kg

*4050

*4050

*3790

3480

8.30

(20.0 ft)

lb

*8930

*8930

*8360

7670

(27.2)

4.5 m

kg

*5360

*5360

*4580

*4580

*4260

4030

*3920

3020

8.87

(15.0 ft)

lb

*11820

*11820

*10100

*10100

*9390

8880

*8640

6660

(29.1)

3.0 m

kg

*7130

*7130

*5390

*5390

*4610

3900

4010

2810

9.12

(10.0 ft)

lb

*15720

*15720

*11880

*11880

*10160

8600

8840

6190

(29.9)

1.5 m

kg

*8720

8370

*6220

5360

*5020

3770

3990

2780

9.08

(5.0 ft)

lb

*19220

18450

*13710

11820

*11070

8310

8800

6130

(29.8)

Au niveau de sol

kg

*9350

*9350

*9550

8080

*6790

5170

5290

3670

4210

2940

8.75

lb

*20610

*20610

*21050

17810

*14970

11400

11660

8090

9280

6480

(28.7)

-1.5 m

kg

*10290

*10290

*14180

*14180

*9620

8020

*6950

5100

*4650

3360

8.07

(-5.0 ft)

lb

*22690

*22690

*31260

*31260

*21210

17680

*15320

11240

*10250

7410

(26.5)

-3.0 m

kg

*14760

*14760

*12990

*12990

*8950

8120

*6470

5170

*4690

4350

6.94

(-10.0 ft)

lb

*32540

*32540

*28640

*28640

*19730

17900

*14260

11400

*10340

9590

(22.8)

-4.5 m

kg

*10150

*10150

*7020

*7020

(-15.0 ft)

lb

*22380

*22380

*15480

*15480

Fliche : 5,68 m (18' 8") / Balancier : 2,92 m (9' 7") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3370

*3370

7.93

(25.0 ft)

lb

*7430

*7430

(26.0)

6.0 m

kg

*2700

*2700

*3460

3130

8.83

(20.0 ft)

lb

*5950

*5950

*7630

6900

(29.0)

4.5 m

kg

*4110

*4110

*3870

*3870

*3600

2740

9.37

(15.0 ft)

lb

*9060

*9060

*8530

*8530

*7940

6040

(30.7)

3.0 m

kg

*10440

*10440

*6400

*6400

*4960

*4960

*4290

3930

3680

2560

9.60

(10.0 ft)

lb

*23020

*23020

*14110

*14110

*10930

*10930

*9460

8660

8110

5640

(31.5)

1.5 m

kg

*8610

*8610

*8150

*8150

*5860

5380

*4760

3770

3650

2530

9.57

(5.0 ft)

lb

*18980

*18980

*17970

*17970

*12920

11860

*10490

8310

8050

5580

(31.4)

Au niveau de sol

kg

*9870

*9870

*9260

8080

*6560

5150

*5150

3640

3820

2650

9.25

lb

*21760

*21760

*20410

17810

*14460

11350

*11350

8020

8420

5840

(30.3)

-1.5 m

kg

*9210

*9210

*13090

*13090

*9600

7940

*6880

5040

5200

3590

4280

2980

8.62

(-5.0 ft)

lb

*20300

*20300

*28860

*28860

*21160

17500

*15170

11110

11460

7910

9440

6570

(28.3)

-3.0 m

kg

*12660

*12660

*13780

*13780

*9230

7990

*6670

5060

*4470

3710

7.59

(-10.0 ft)

lb

*27910

*27910

*30380

*30380

*20350

17610

*14700

11160

*9850

8180

(24.9)

-4.5 m

kg

*11470

*11470

*7860

*7860

*4250

*4250

5.89

(-15.0 ft)

lb

*25290

*25290

*17330

*17330

*9370

*9370

(19.3)

R210LC-9 / Chassis HAUT

Charge avant = Charge latérale ou

Flèche : 5,68 m (18' 8") / Balancier : 3,9 m (12' 10") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

9.0 m

kg

*2750

*2750

7.86

(30.0 ft)

lb

*6060

*6060

(25.8)

7.5 m

kg

*2220

*2220

*2810

*2810

9.06

(25.0 ft)

lb

*4890

*4890

*6190

*6190

(29.7)

6.0 m

kg

*2850

*2850

*2910

2550

9.85

(20.0 ft)

lb

*6280

*6280

*6420

5620

(32.3)

4.5 m

kg

*3140

*3140

*2180

*2180

*3030

2270

10.33

(15.0 ft)

lb

*6920

*6920

*4810

*4810

*6680

5000

(33.9)

3.0 m

kg

*4060

*4060

*3620

*3620

*2990

2840

3100

2120

(10.0 ft)

lb

*8950

*8950

*7980

*7980

*6590

6260

6830

4670

1.5 m

kg

*11630

*11630

*6880

*6880

*5070

*5070

*4190

3770

*3490

2730

3070

2090

10.50

(5.0 ft)

lb

*25640

*25640

*15170

*15170

*11180

*11180

*9240

8310

*7690

6020

6770

4610

(34.4)

Au niveau de sol

kg

*5540

*5540

*10590

*10590

*8400

8100

*5960

5130

*4710

3590

*3480

2640

3180

2160

10.22

lb

*12210

*12210

*23350

*23350

*18520

17860

*13140

11310

*10380

7910

*7670

5820

7010

4760

(33.5)

-1.5 m

kg

*7800

*7800

*11920

*11920

*9220

7800

*6540

4940

*5060

3480

3480

2370

9.67

(-5.0 ft)

lb

*17200

*17200

*26280

*26280

*20330

17200

*14420

10890

*11160

7670

7670

5220

(31.7)

-3.0 m

kg

*10330

*10330

*14530

*14530

*9340

7730

*6690

4870

5060

3450

*3920

2820

8.78

(-10.0 ft)

lb

*22770

*22770

*32030

*32030

*20590

17040

*14750

10740

11160

7610

*8640

6220

(28.8)

-4.5 m

kg

*13390

*13390

*13120

*13120

*8690

7840

*6230

4940

*4030

3800

7.41

(-15.0 ft)

lb

*29520

*29520

*28920

*28920

*19160

17280

*13730

10890

*8880

8380

(24.3)

-6.0 m

kg

*10090

*10090

*6720

*6720

(-20.0 ft)

lb

*22240

*22240

*14820

*14820

Fliche : 5,68 m (18' 8") / Balancier : 2,4 m (7' 10") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 800 mm (32") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3700

*3700

7.31

(25.0 ft)

lb

*8160

*8160

(24.0)

6.0 m

kg

*4050

*4050

*3790

3570

8.30

(20.0 ft)

lb

*8930

*8930

*8360

7870

(27.2)

4.5 m

kg

*5360

*5360

*4580

*4580

*4260

4130

*3920

3110

8.87

(15.0 ft)

lb

*11820

*11820

*10100

*10100

*9390

9110

*8640

6860

(29.1)

3.0 m

kg

*7130

*7130

*5390

*5390

*4610

4010

*4080

2890

9.12

(10.0 ft)

lb

*15720

*15720

*11880

*11880

*10160

8840

*8990

6370

(29.9)

1.5 m

kg

*8720

8580

*6220

5500

*5020

3870

4110

2860

9.08

(5.0 ft)

lb

*19220

18920

*13710

12130

*11070

8530

9060

6310

(29.8)

Au niveau de sol

kg

*9350

*9350

*9550

8290

*6790

5310

*5320

3780

4340

3020

8.75

lb

*20610

*20610

*21050

18280

*14970

11710

*11730

8330

9570

6660

(28.7)

-1.5 m

kg

*10290

*10290

*14180

*14180

*9620

8230

*6950

5240

*4650

3450

8.07

(-5.0 ft)

lb

*22690

*22690

*31260

*31260

*21210

18140

*15320

11550

*10250

7610

(26.5)

-3.0 m

kg

*14760

*14760

*12990

*12990

*8950

8330

*6470

5310

*4690

4470

6.94

(-10.0 ft)

lb

*32540

*32540

*28640

*28640

*19730

18360

*14260

11710

*10340

9850

(22.8)

-4.5 m

kg

*10150

*10150

*7020

*7020

(-15.0 ft)

lb

*22380

*22380

*15480

*15480

Fliche : 5,68 m (18' 8") / Balancier : 2,92 m (9' 7") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 800 mm (32") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3370

*3370

7.93

(25.0 ft)

lb

*7430

*7430

(26.0)

6.0 m

kg

*2700

*2700

*3460

3220

8.83

(20.0 ft)

lb

*5950

*5950

*7630

7100

(29.0)

4.5 m

kg

*4110

*4110

*3870

*3870

*3600

2820

9.37

(15.0 ft)

lb

*9060

*9060

*8530

*8530

*7940

6220

(30.7)

3.0 m

kg

*10440

*10440

*6440

*6440

*4960

*4960

*4290

4030

*3760

2640

9.60

(10.0 ft)

lb

*23020

*23020

*14110

*14110

*10930

*10930

*9460

8880

*8290

5820

(31.5)

1.5 m

kg

*8610

*8610

*8150

*8150

*5860

5520

*4760

3870

3760

2610

9.57

(5.0 ft)

lb

*18980

*18980

*17970

*17970

*12920

12170

*10490

8530

8290

5750

(31.4)

Au niveau de sol

kg

*9870

*9870

*9260

8290

*6560

5300

*5150

3750

3940

2730

9.25

lb

*21760

*21760

*20410

18280

*14460

11680

*11350

8270

8690

6020

(30.3)

-1.5 m

kg

*9210

*9210

*13090

*13090

*9600

8150

*6880

5180

*5300

3690

*4340

3060

8.62

(-5.0 ft)

lb

*20300

*20300

*28860

*28860

*21160

17970

*15170

11420

*11680

8140

*9570

6750

(28.3)

-3.0 m

kg

*12660

*12660

*13780

*13780

*9230

8200

*6670

5200

*4470

3810

7.59

(-10.0 ft)

lb

*27910

*27910

*30380

*30380

*20350

18080

*14700

11460

*9850

8400

(24.9)

-4.5 m

kg

*11470

*11470

*7860

*7860

*4250

*4250

5.89

(-15.0 ft)

lb

*25290

*25290

*17330

*17330

*9370

*9370

(19.3)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

R210LC-9 / Chassis HAUT

Charge avant = Charge latérale ou

Flèche : 5,68 m (18' 8") / Balancier : 3,9 m (12' 10") / Godet : 0,92 m³ (1.20 yd³) profil SAE / Patin de 800 mm (32") à triple nervure avec contrepoids de 3800 kg (8380 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

9.0 m

kg

*2750

*2750

7.86

(30.0 ft)

lb

*6060

*6060

(25.8)

7.5 m

kg

*2220

*2220

*2810

*2810

9.06

(25.0 ft)

lb

*4890

*4890

*6190

*6190

(29.7)

6.0 m

kg

*2850

*2850

*2910

2620

9.85

(20.0 ft)

lb

*6280

*6280

*6420

5780

(32.3)

4.5 m

kg

*3140

*3140

*2180

*2180

*3030

2340

10.33

(15.0 ft)

lb

*6920

*6920

*4810

*4810

*6680

5160

(33.9)

3.0 m

kg

*4060

*4060

*3620

*3620

*2990

2920

*3180

2190

10.54

(10.0 ft)

lb

*8950

*8950

*7980

*7980

*6590

6440

*7010

4830

(34.6)

1.5 m

kg

*11630

*11630

*6880

*6880

*5070

*5070

*4190

3870

*3490

2820

3170

2160

10.50

(5.0 ft)

lb

*25640

*25640

*15170

*15170

*11180

*11180

*9240

8530

*7690

6220

6990

4760

(34.4)

Au niveau de sol

kg

*5540

*5540

*10590

*10590

*8400

8310

*5960

5270

*4710

3700

*3480

2730

3280

2230

10.22

lb

*12210

*12210

*23350

*23350

*18520

18320

*13140

11620

*10380

8160

*7670

6020

7230

4920

(33.5)

-1.5 m

kg

*7800

*7800

*11920

*11920

*9220

8010

*6540

5080

*5060

3580

3590

2450

9.67

(-5.0 ft)

lb

*17200

*17200

*26280

*26280

*20330

17660

*14420

11200

*11160

7890

7910

5400

(31.7)

-3.0 m

kg

*10330

*10330

*14530

*14530

*9340

7940

*6690

5010

*5090

3550

*3920

2900

8.78

(-10.0 ft)

lb

*22770

*22770

*32030

*32030

*20590

17500

*14750

11050

*11220

7830

*8640

6390

(28.8)

-4.5 m

kg

*13390

*13390

*13120

*13120

*8690

8050

*6230

5080

*4030

3910

7.41

(-15.0 ft)

lb

*29520

*29520

*28920

*28920

*19160

17750

*13730

11200

*8880

8620

(24.3)

-6.0 m

kg

*10090

*10090

*6720

*6720

(-20.0 ft)

lb

*22240

*22240

*14820

*14820

R210LC-9 / LONGUE portée

Charge avant Charge latérale ou

Flèche : 8,2 m (26' 11") / Balancier : 6,3 m (20' 8") / Godet : 0,52 m² (0.68 yd³) profil SAE / Patin de 800 mm (32") à triple nervure avec contrepoids de 5300 kg (11680 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

10.5 m (35.0 ft)

12.0 m (40.0 ft)

13.5 m (45.0 ft)

Capacité

Portée

10.5 m (35.0 ft)

kg

*1480

*1480

12.11

lb

*3260

*3260

(39.7)

9.0 m (30.0 ft)

kg

*930

*930

*1510

*1510

13.11

lb

*2050

*2050

*3330

*3330

(43.0)

7.5 m (25.0 ft)

kg

*1550

*1550

*1550

1320

13.84

lb

*3420

*3420

*3420

2910

(45.4)

6.0 m (20.0 ft)

kg

*1600

*1600

*1610

*1600

1160

14.37

lb

*3530

*3530

*3550

*3530

2560

(47.1)

4.5 m (15.0 ft)

kg

*1790

*1790

*1730

1720

*1260

*1260

*1660

1050

14.72

lb

*3950

*3950

*3810

3790

*2780

*2780

*3660

2310

(48.3)

3.0 m (10.0 ft)

kg

*2520

*2520

*2220

*2220

*2020

*2020

*1880

1630

*1590

1220

*1720

980

14.89

lb

*5560

*5560

*4890

*4890

*4450

*4450

*4140

3590

*3510

2690

*3790

2160

(48.9)

1.5 m (5.0 ft)

kg

*5620

*5620

*3940

*3940

*3090

*3090

*2590

*2590

*2270

2000

*2050

1530

*1790

1170

*1800

940

14.90

lb

*12390

*12390

*8690

*8690

*6810

*6810

*5710

*5710

*5000

4410

*4520

3370

*3950

2580

*3970

2070

(48.9)

Au niveau de sol

kg

*6990

6720

*4770

4490

*3620

3240

*2950

2430

*2510

1860

*2220

1440

*1820

1110

1880

930

14.75

lb

*15410

14820

*10520

9900

*7980

7140

*6500

5360

*5530

4100

*4890

3170

*4010

2450

4140

2050

(48.4)

-1.5 m (-5.0 ft)

kg

*7830

6210

*5390

4120

*4060

2990

*3260

2260

*2740

1740

*2380

1360

*1570

1070

1930

960

14.42

lb

*17260

13690

*11880

9080

*8950

6590

*7190

4980

*6040

3840

*5250

3000

*3460

2360

4250

2120

(47.3)

-3.0 m (-10.0 ft)

kg

*8230

5990

*5780

3920

*4370

2830

*3490

2140

*2900

1660

*2490

1310

2030

1020

13.92

lb

*18140

13210

*12740

8640

*9630

6240

*7690

4720

*6390

3660

*5490

2890

4480

2250

(45.7)

-4.5 m (-15.0 ft)

kg

*8310

5940

*5950

3830

*4540

2740

*3630

2070

*3000

1620

2510

1290

*2210

1140

13.20

lb

*18320

13100

*13120

8440

*10010

6040

*8000

4560

*6610

3570

5530

2840

*4870

2510

(43.3)

-6.0 m (-20.0 ft)

kg

*8100

6010

*5900

3840

*4550

2730

*3640

2060

*2970

1620

*2340

1330

12.25

lb

*17860

13250

*13010

8470

*10030

6020

*8020

4540

*6550

3570

*5160

2930

(40.2)

-7.5 m (-25.0 ft)

kg

*7580

6180

*5610

3930

*4350

2790

*3460

2120

*2740

1690

*2460

1670

10.97

lb

*16710

13620

*12370

8660

*9590

6150

*7630

4670

*6040

3730

*5420

3680

(36.0)

-9.0 m (-30.0 ft)

kg

*6650

6460

*4980

4110

*3840

2940

*2930

2260

lb

*14660

14240

*10980

9060

*8470

6480

*6460

4980

-10.5 m (-35.0 ft)

kg

*5040

*5040

*3730

*3730

lb

*11110

*11110

*8220

*8220

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Équipement standard

Cabine (de taille) standard ISO

Cabine tous temps en acier avec visibilité à

Fenêtres en verre de sécurité

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaude et froide

Compartiment de rangement & dendrier

Plafond de cabine transparent

Lecteur CD/MP3 avec entrée AUX

Système de téléphone mains libres avec chargeur USB

Pare-soleil

Système d'optimisation de puissance assisté par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décélération automatique et de décélération

par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Système d'autodiagnostic

Aide au démarrage (chauffage (de grille) d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

• Jauge de température du liquide de refroidissement du moteur
• Jauge de température de l'huile hydraulique

Témoins d'advertissement

• Avertissement moteur
• Surcharge équipements
• Erreur de communication
• Charge de la batterie
• Bouchage du filtre à air

Indicateurs

• Puissance max.
• Basse vitesse/Haute vitesse
• Réchauffeur à carburant
• Décélération automatique

Verrouillage porte et serrures, une seule clé

Deux rétroviseurs extérieurs

Siège à suspension réglable avec ceinture de sécurité

Levier de commande réglable

Système d'inclinaison de la boîte-console (gauche)

Trois phares de travail avant

Signal sonore électrique

Batteries (2 x 12V x 100 AH)

Interrupteur principal de batterie

Écran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Reservoir amovible

Préfiltre à carburant avec réchauffeur à carburant

Système antichute de la flèche

Système antichute du balancier

Embrayage de ventilateur (humide)

Accumulateur pour l'abaissement de l'équipement de travail

Transducteur électrique

Châssis surbaissé sous capot

Pompe à carburant (50 L/min.)

Gyrophare

Clapet de sécurité pour le vérin de la flèche,

avec dispositif d'arrêt en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenese, etc.)

Attache rapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Alarme de translation

Flèches

Flèche courte (5,68 m; 18' 8")

Flèche longue portée (8,2 m; 26' 11")

Balancier

2,0 m; 6' 7"

2,4 m; 7' 10"

2,92 m; 9' 7"

3,9 m; 12' 10"

6,3 m; 20' 8" Longue portée

Commande automatique de la climatisation

Climatisation/chauffage automatique intégral

Climatisation/chauffage semi-automatique

Climatisation

Chauffage

Dégivrage

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Eclairage de la cabine

Casquette pare-brise avant Chenilles

Track shoes

Patins à triple nervure (700 mm; 28")

Patins à triple nervure (800 mm; 32")

Patins à triple nervure (900 mm; 36")

Patins à double nervure (710 mm; 28")

Protection intégrale du rail de guidage des chenilles

(modèle à châssis haut uniquement)

Protection supplémentaire du bas de caisse

Système de préchauffage du liquide de refroidissement

Trousse à outils

Combinaison de travail pour l'opérateur

Kit de réduction sonore

Caméra de recul

Siege

Siège à suspension pneumatique réglable

Siège chauffant à suspension pneumatique réglable

Siège chauffant à suspension mécanique

Vanne de changement de mode (4 modes)

Hi-mate (système de gestion à distance)

Les opérations internationales. Toutes les mesures faisant partie du système ISO (impérial) sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
