R180LC-7A - Engin de chantier HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavatrice chenillée (pelle hydraulique)
Marque	HYUNDAI
Modèle	R180LC-7A (Robex 180LC-7A)
Poids en ordre de marche (approx.)	17 950 kg (avec patins 500 mm)
Moteur	Mitsubishi D04FD-TAA, 4 cylindres diesel, turbo, refroidi par air
Puissance nette (SAE J1349)	87 kW (116 ch) à 2000 tr/min
Couple max.	477 Nm à 1800 tr/min
Cylindrée	4249 cm³
Capacité du réservoir de carburant	260 L
Système hydraulique	Deux pompes à piston à cylindrée variable, débit max. 2x160 L/min
Pression de service (circuits de travail)	32,4 MPa (4690 psi)
Vitesse de translation max.	5,2 km/h (haute) / 3,1 km/h (basse)
Capacité de levage (max.)	Jusqu'à 10 580 kg (selon configuration)
Force d'excavation du godet (SAE)	108,6 kN (11 070 kgf) en standard

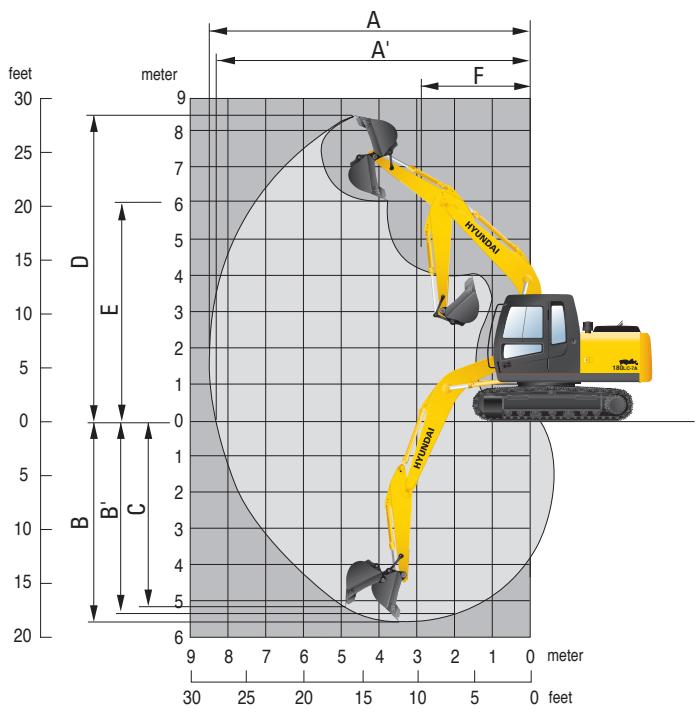

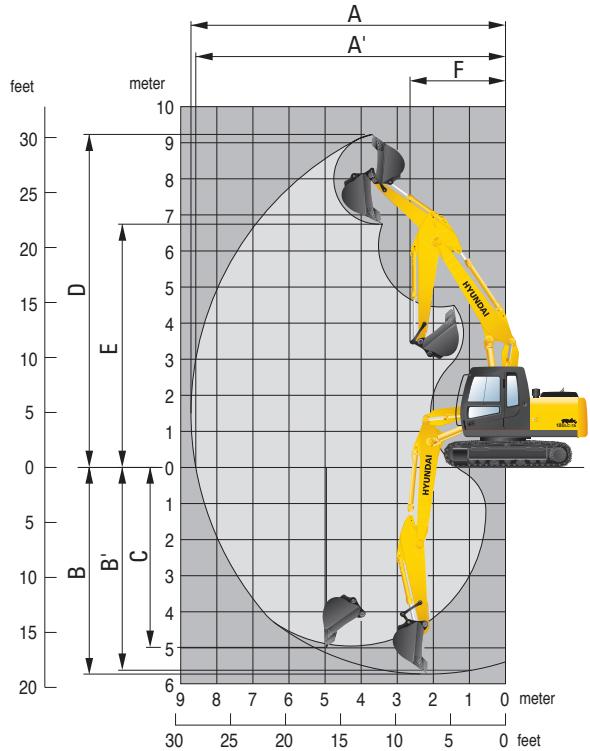

Portée d'attaque max.	9,45 m (avec flèche 5,1 m et balancier 3,1 m)
Profondeur d'attaque max.	6,56 m (avec balancier 3,1 m)
Hauteur de déversement max.	6,38 m (avec balancier 3,1 m)
Largeur hors tout (avec patins 600 mm)	2,85 m (R180LC-7A)
Garde au sol min.	460 mm
Fonctions principales	Excavation, levage, nivellement, démolition (avec accessoires)
Système de commande	CAPO (Computer Aided Power Optimization) avec modes de puissance et de travail
Sécurité	Anti-redémarrage, décélération automatique, sortie de secours par vitre arrière, frein de rotation automatique
Entretien	Accès facile aux composants : boîtier électrique centralisé, filtre à air, pompe hydraulique
Pièces détachées	Godets (0,39 à 1,05 m³), balanciers (2,2 / 2,6 / 3,1 m), flèches, patins (500 à 800 mm)
Réparabilité	Autodiagnostic avec 48 codes d'erreur, accès aux composants vitaux

FOIRE AUX QUESTIONS - R180LC-7A HYUNDAI

Quel est le type d'huile hydraulique recommandé pour le R180LC-7A ?

La notice ne spécifie pas le grade exact, mais pour un système hydraulique d'excavatrice, on utilise généralement une huile ISO VG 46 ou 68. Le circuit hydraulique a une capacité de 240 L (réservoir 160 L).

Comment démarrer le moteur par temps froid ?

Le système de préchauffage automatique augmente la vitesse moteur et le débit de pompe si la température du liquide de refroidissement est basse. Utilisez également l'aide de démarrage à froid intégrée.

Quelle est la capacité de levage maximale de la machine ?

La capacité de levage dépend de la configuration. Par exemple, avec flèche 5,1 m et balancier 2,2 m, la charge avant maximale est de 10 580 kg (limitée par la stabilité). Consultez les tableaux de capacité dans la notice.

Comment interpréter les codes d'erreur sur l'écran LCD ?

Le système CAPO affiche jusqu'à 48 types d'erreurs sous forme de codes. Reportez-vous au manuel pour la signification exacte. Le code apparaît sur le panneau combiné.

Quelle est la fréquence de vidange d'huile moteur ?

La notice ne donne pas d'intervalle précis, mais pour un moteur diesel industriel, la vidange est typiquement tous les 250 à 500 heures. La capacité d'huile moteur est de 17,5 L.

Comment activer le mode de puissance maximale ?

Utilisez le bouton d'augmentation de puissance (Power Boost) situé sur la manette. Il augmente temporairement la force d'excavation d'environ 10%.

Que faire si le moteur surchauffe ?

Le système de prévention de surchauffe réduit automatiquement le régime moteur. Vérifiez le niveau de liquide de refroidissement (28 L) et nettoyez le radiateur. Si le problème persiste, consultez un technicien.

Comment changer le godet ?

Déposez les axes de liaison du godet à l'aide d'outils adaptés. La machine est équipée de liaisons renforcées avec joints scellés. Plusieurs godets sont disponibles, de 0,39 à 1,05 m³.

Quels sont les équipements de sécurité obligatoires ?

La machine est équipée d'un klaxon, de rétroviseurs, d'un gyrophare (option), d'une alarme de translation, d'une sortie de secours par vitre arrière et d'un frein de stationnement.

Où trouver le numéro de série de la machine ?

Le numéro de série est gravé sur une plaque signalétique située sur le châssis, près du compartiment moteur ou sur la structure supérieure. Reportez-vous à la notice pour l'emplacement exact.

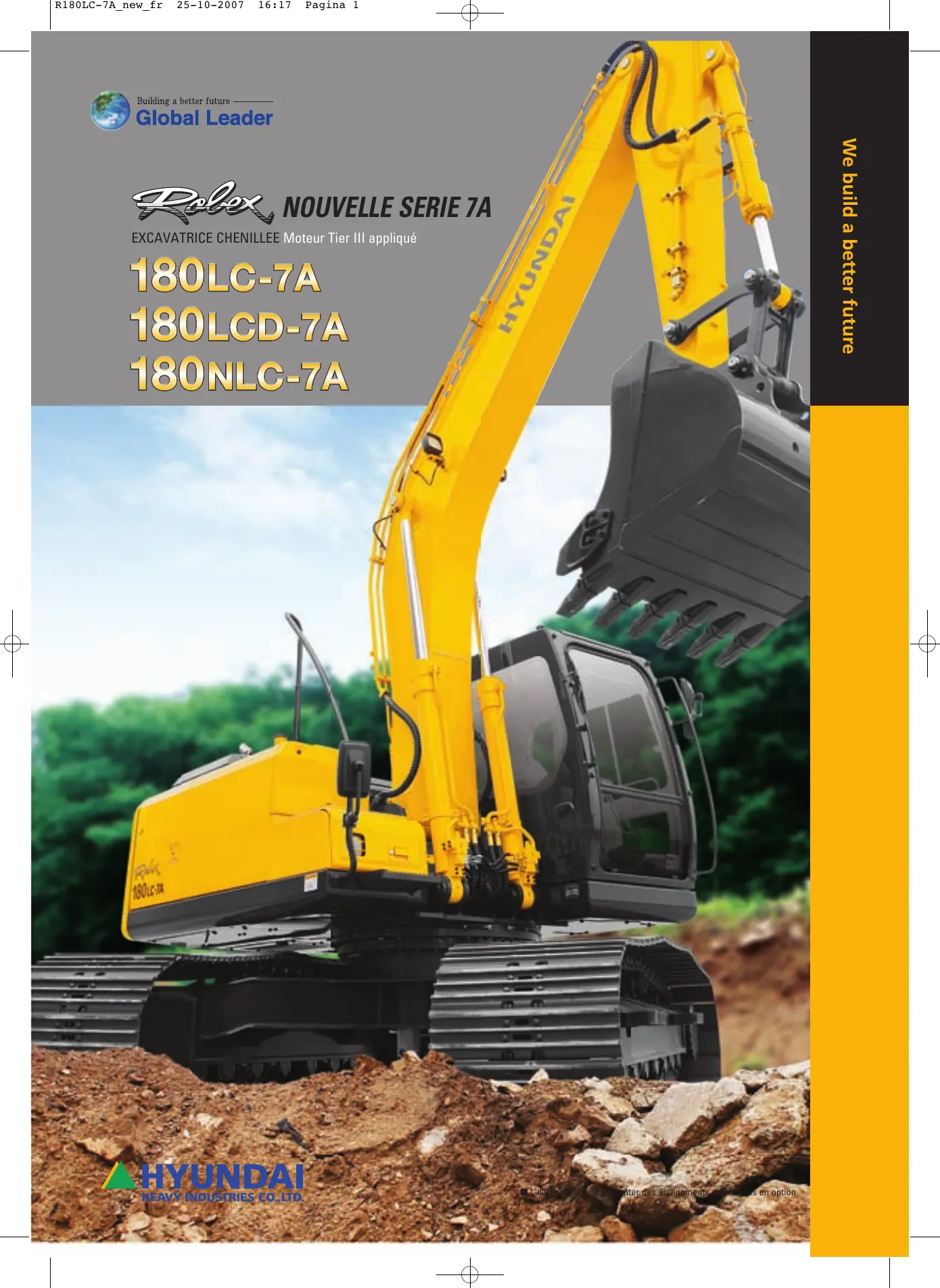

MODE D'EMPLOI R180LC-7A HYUNDAI

EXCAVATRICE CHENILLEE Moteur Tier III appliqué

180LC-7A

180LCD-7A

180NLC-7A

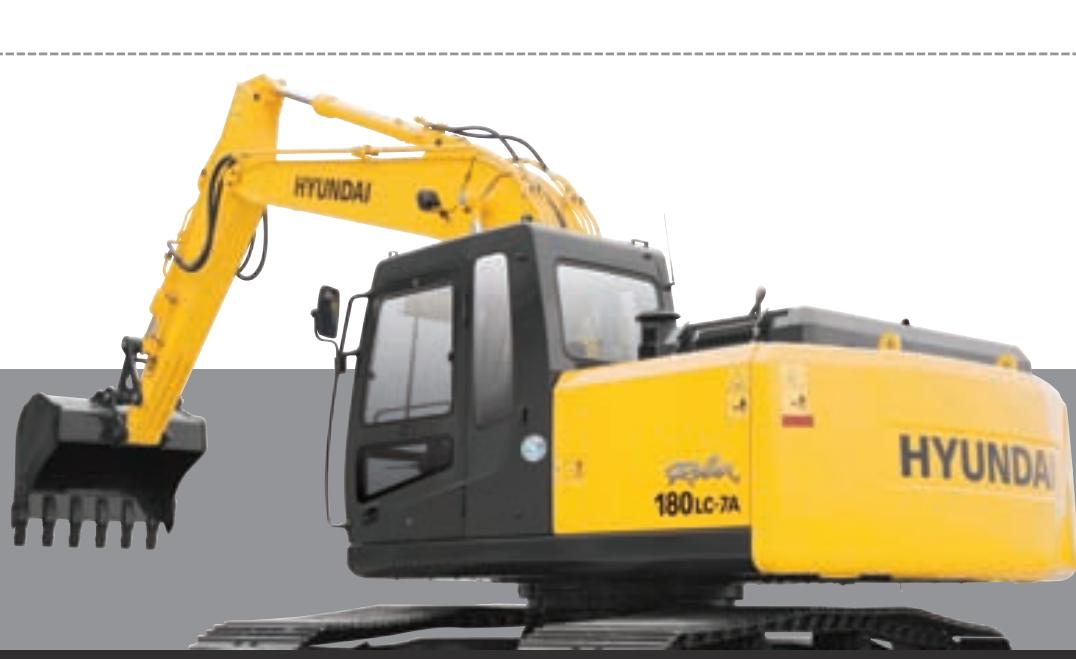

Robex 180LC-7A

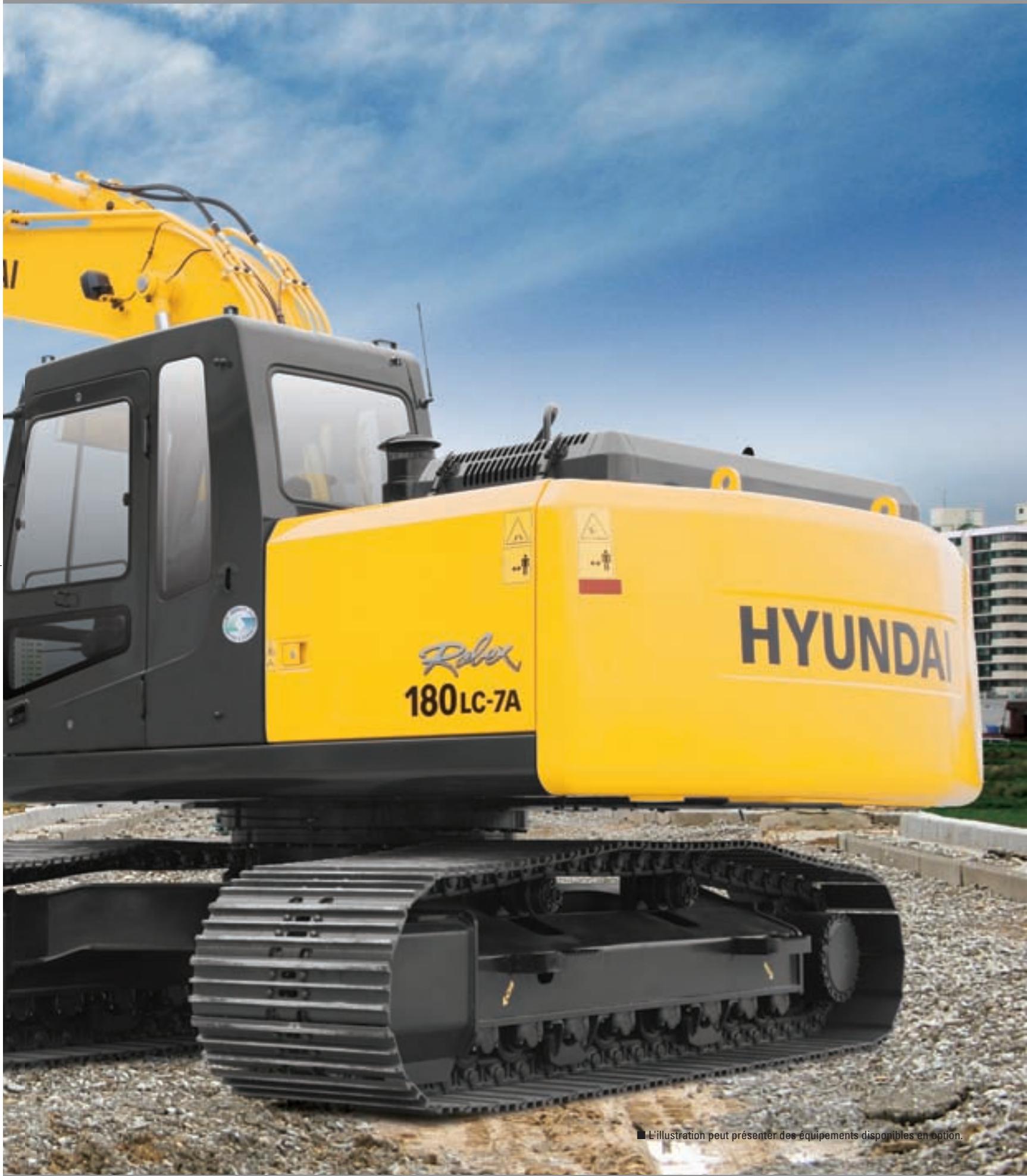

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

Relax 180LC-7A

L'illustration peut prévenir des équipements disponibles en option.

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sûre et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un débit d'air supplémentaire dans la cabine.
• Le pare-brise et les vitres latérales coulissantes améliorent la ventilation.

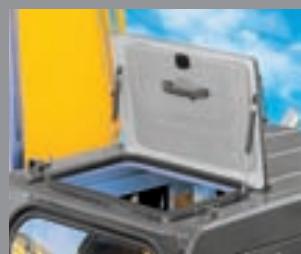

• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail confortable

• Les leviers de commande et le siège sont régiables pour offrir un confort maximal à l'opérateur.
• Le siège est entièrement régulable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et s'arrêtent pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

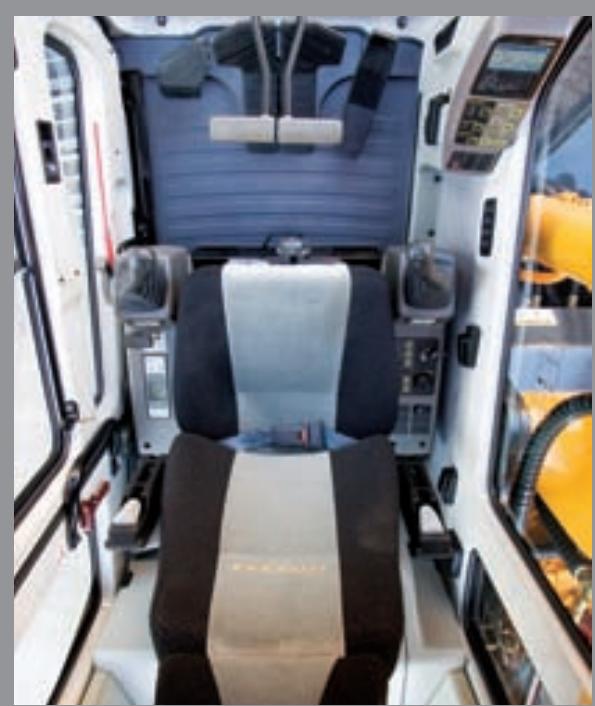

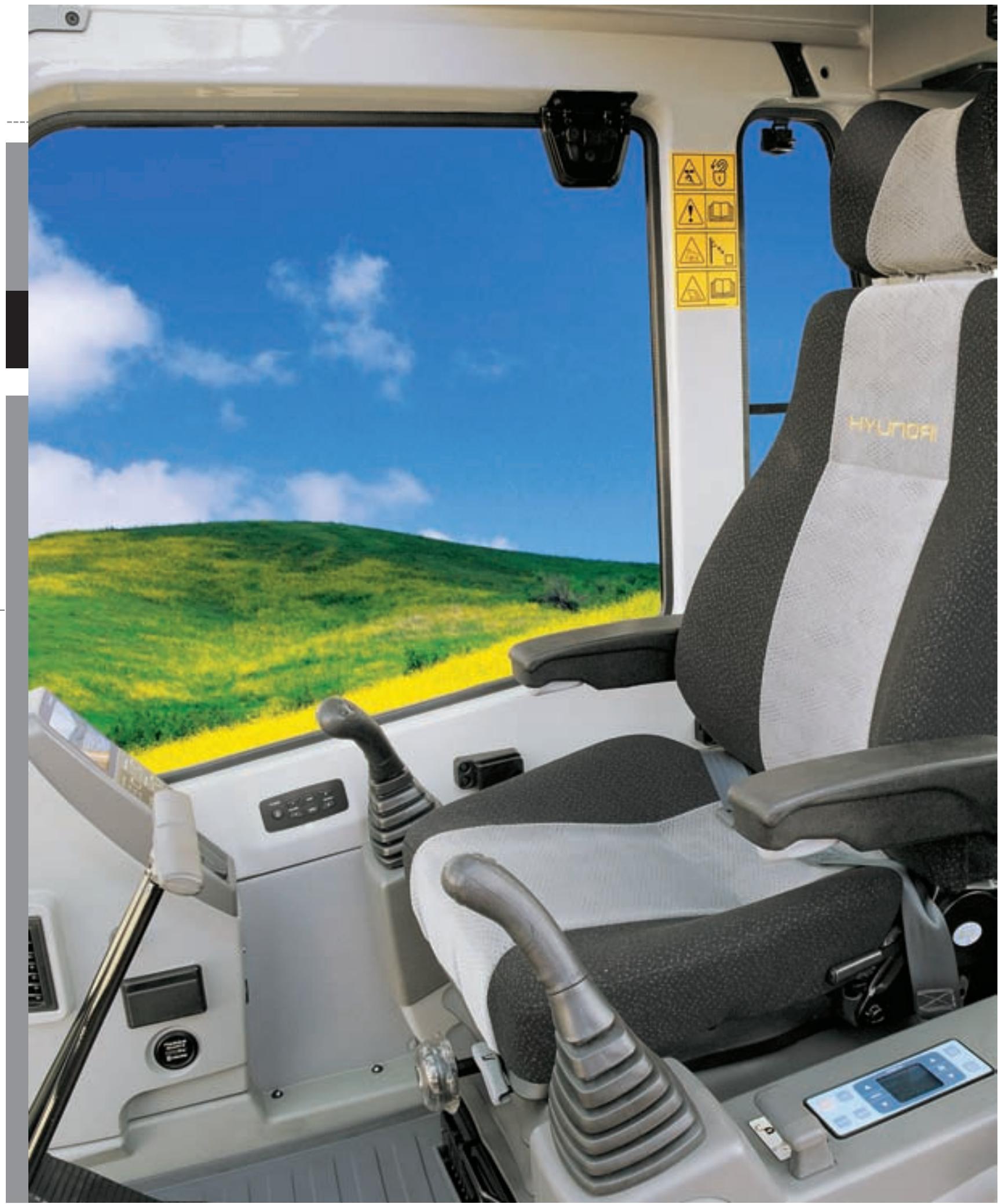

Conception très silencieuse

• La série 7A Robex a été conçue pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit intérieur et extérieur.
• Le niveau sonore dans la cabine a encore été réduit en améliorant les joints de porte de la cabine et du compartiment moteur.
• Un compartiment moteur utilisant un isolant phonique particulièrement efficace réduit également les bruits.

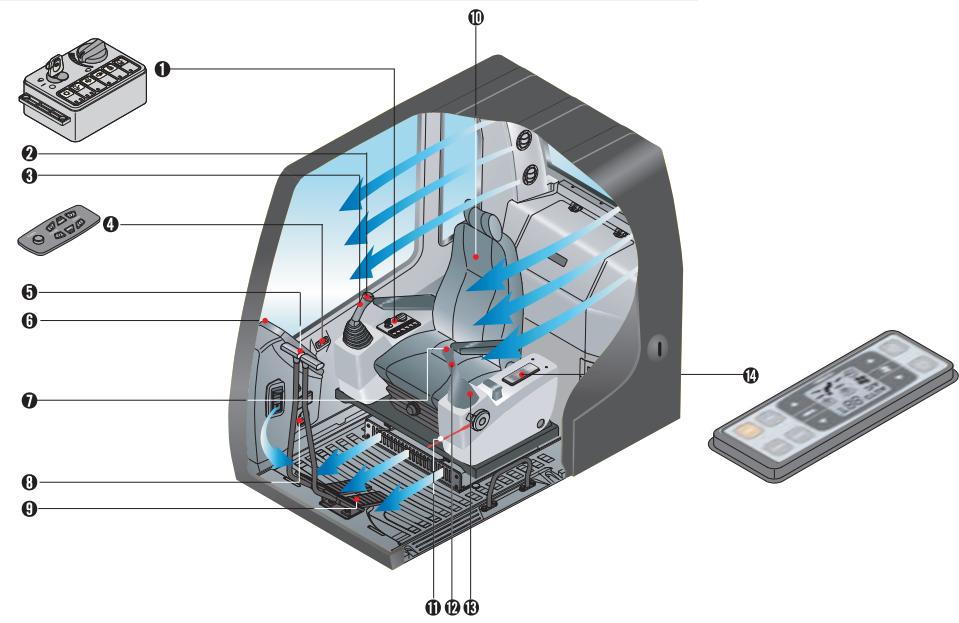

1 Cabine spacieuse et comfortable 2 Toit ouvrant en acier 3 Contacteur d'allumage et contact de régime moteur de type molette

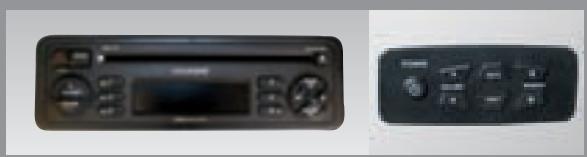

Commande Radio CD

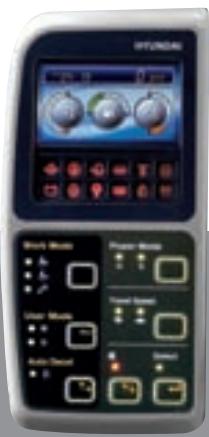

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

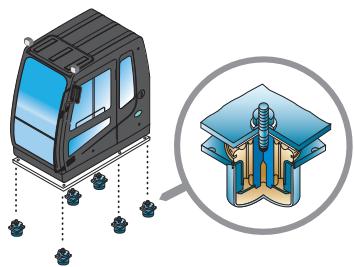

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur les supports de la cabine offre un meilleur confort à l'opérateur. L'efficacité du travail de l'opérateur augmente au fur et à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

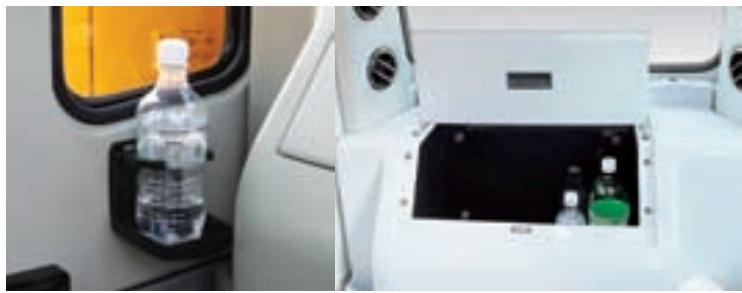

Compartiment de rangement et porte-gobelets

Un compartiment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos aliments et vos boissons au chaud ou au frais.

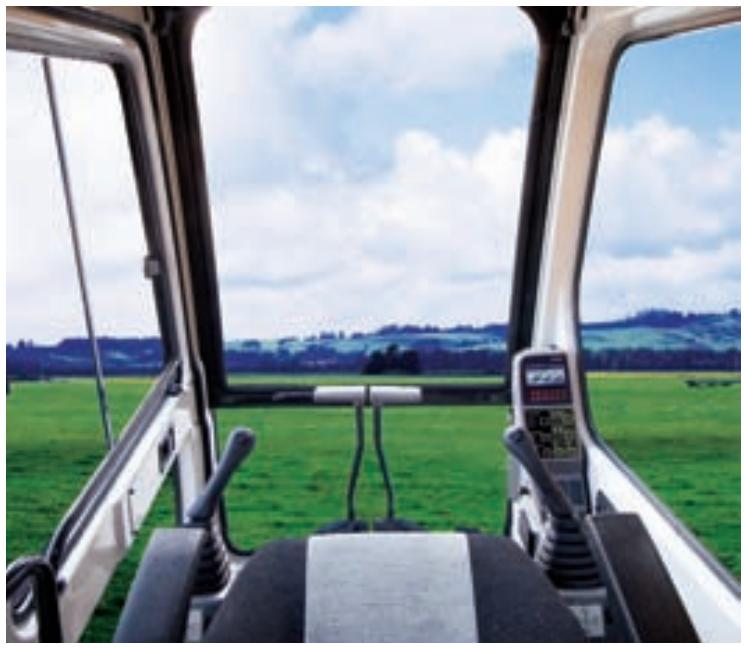

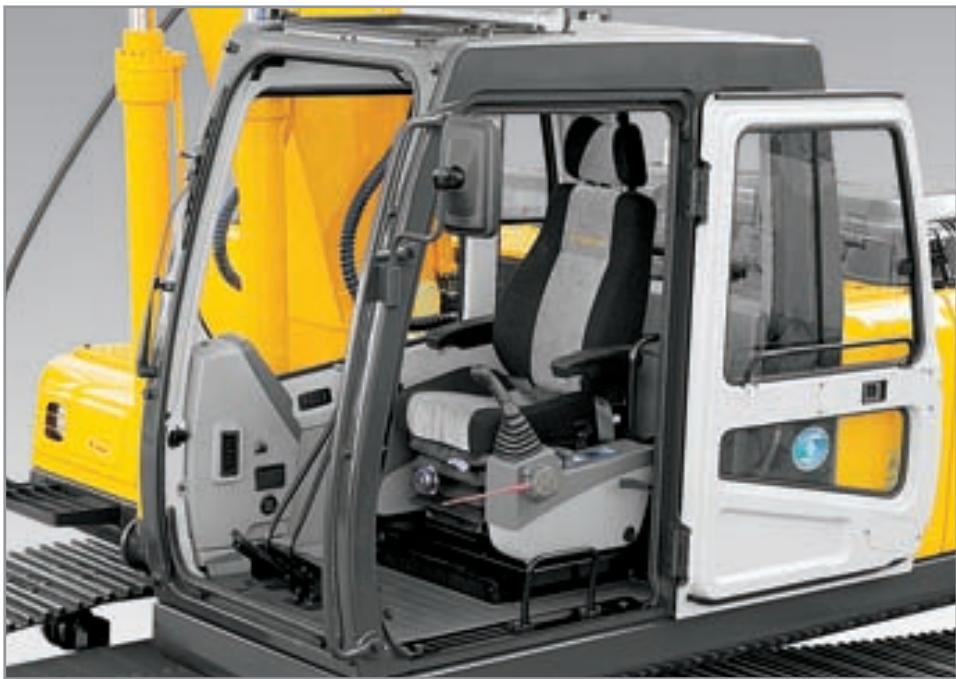

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres avant et latérales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse et confortable

Tous les leviers de commande ont été conçus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a égressément ajouté des renforts.

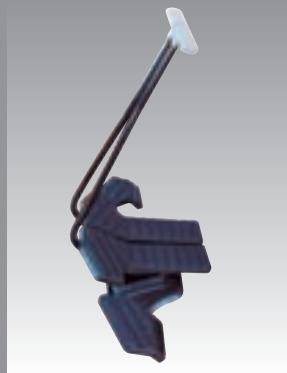

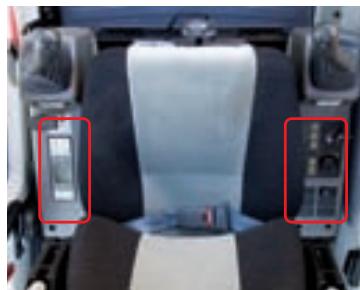

Pédales de translation souples et repose-pieds

Protection maximale

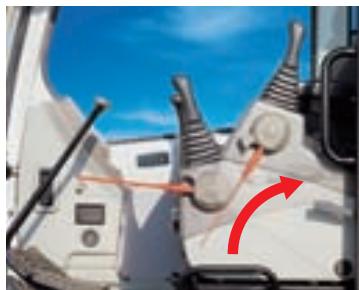

Manettes très sensibles et accès aisé

Les nouvelles manettes permettant une commande précise ont été équipées de 4 interrupteurs.

• Augmentation de puissance Bouton-poussoir de décélération
• Option (2)
• Klaxon
• Option (3)

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximité de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la vitre arrière

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

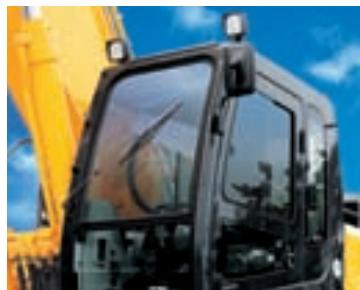

Essuie-glace relevable et projecteurs sur la cabine

L'essuie-glace relevable a été perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les meilleures conditions de travail dans un environnement agréable

1 Panneau de commande centralisé 2 Klaxon • Option 4 Télécommande radio Levier de déplacement Groupe 7 Bouton de décélération Compteur horaire 9 Pédale de déplacement 10 Siège à suspension entièrement régable 10 Levier de sécurité 12 Bouton augmentation de puissance 13 Manette de commande 14 Climatisation et contrôle de chauffage

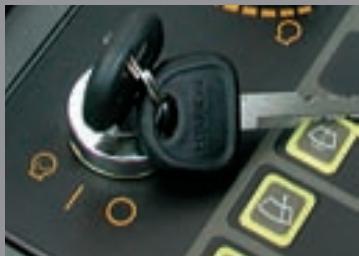

Prévention de la surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour refroidir le moteur.

Système anti-redémarrage

Le nouveau système protège le démarrage contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10%. Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôle de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

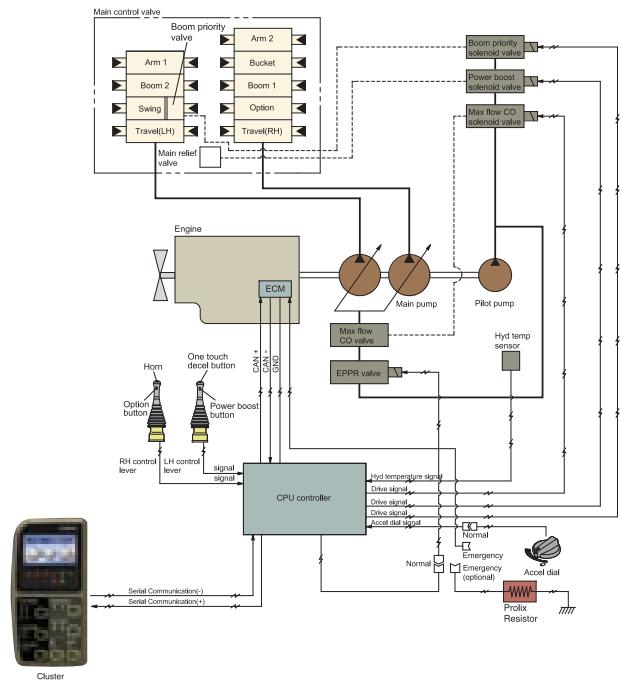

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization : optimisation de puissance assistée par ordinateur) avancé maintient la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour assurer de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décélération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

Nouveau SYSTEME DE COMMANDE DE MODE

Système de déclaration automatique

Lorsque les commandes ne sont pas sollicitées pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de

réduire le régime du moteur à 1000 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit maximal

Pour des commandes précises et des travaux de finition, le système de coupure de débit max. réduit le débit de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique et électrique et les affiche à l'Écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appareil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournissent à l'opérateur l'état exact de cette machine. Cet instrument permet de d'accélérer le diagnostic en cas de panne de la machine.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-poussoir de décélération, le dispositif de contrôle CPU contrôle l'actionneur d'accélération pour réduire le régime du moteur à 850 t/min. Et lorsque vous appuyez à nouveau sur le bouton-poussoir de décélération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre : Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation : Le débit maximum de la pompe est fourni à l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de début du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et de la maîtrise de translation à l'aide de dispositif de réduction des chocs.

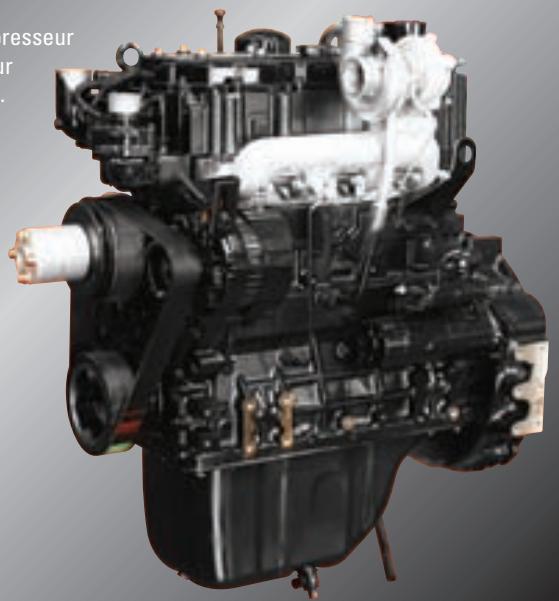

Moteur mitsubishi d04fd-taa

Le moteur quatre cylindres à turbocompresseur et refroidissement de l'air est conçu pour assurer puissance, fiabilité et économie. Ce moteur est conforme aux normes d'émission EPA Tier III et EU Stage IIIA.

Une fiabilité à toute épreuve

Si vous avez un travail dur à faire, il vous faut la puissance, la précision et la flexibilité des moteurs Mitsubishi D04FD-TAA. Ils se distinguent par des améliorations importantes qui rendent chaque pièce de l'équipement plus efficace, plus intelligent, plus silencieux et plus résistant.

Le système de carburant à garie commune haute pression permet au moteur de réaliser de meilleures performances avec une torsion plus haute et une meilleure reaction du moteur a chaque rotation, sans comprometre les économies en carburant.

Le moteur Mitsubishi D04FD-TAA a été conçu sur la base des moteurs de la série Mitsubishi SK qui a été couronnée de succès à maintes reprises.

Ces moteurs combinent des commandes électroniques complètes à des performances d'une grande fiabilité, comme vous l'attendriez d'une des plus réussies et durables conceptions de moteur.

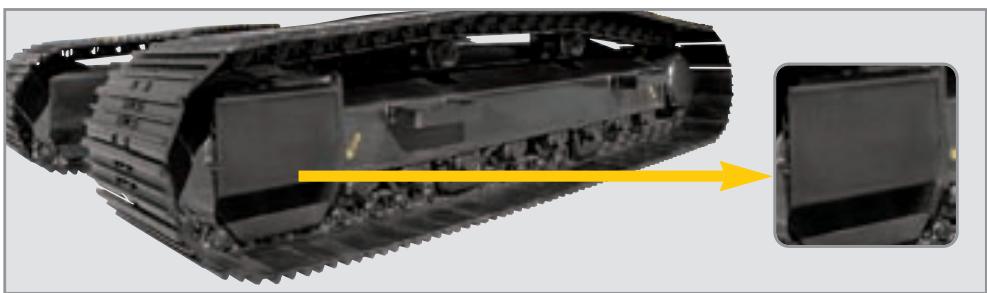

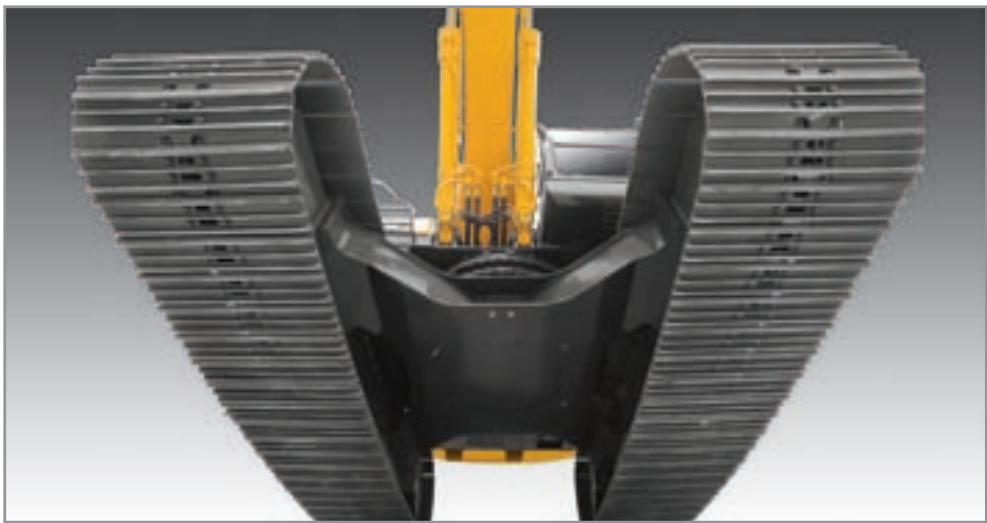

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé avec des pièces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugueux et lors de travaux sur sites humides. L'utilisation de galets supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert ajustat de la machine sur tous les terrains. Le long châssis inférieur comprend des composants style excavatrice pour travaux lourds. Un châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles Maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complète: option)

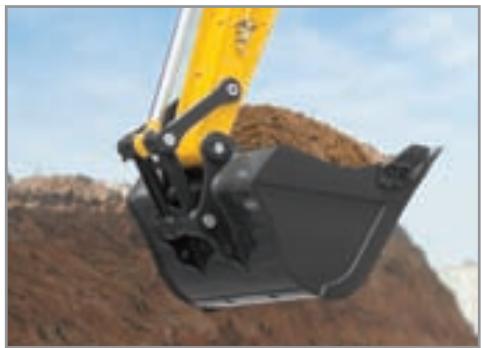

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus épais et plaque latérale supplémentaires mis en place pour consolider le godet.

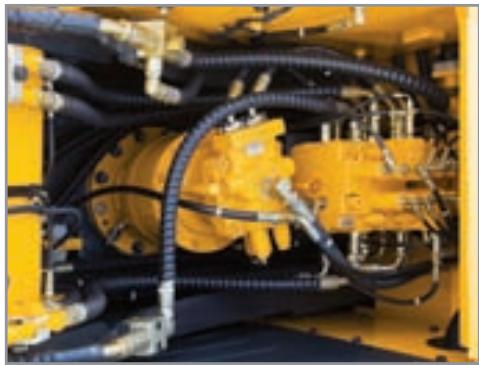

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coup.

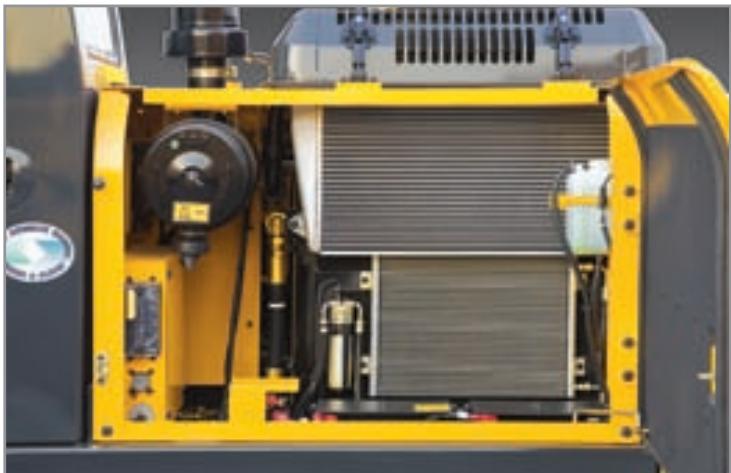

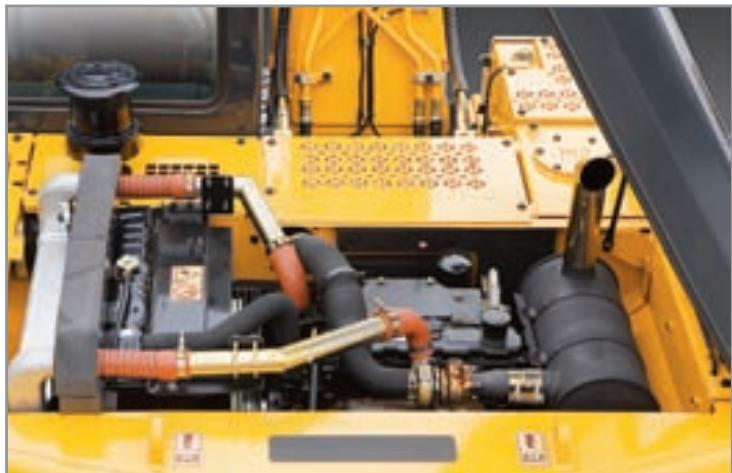

Capot latéral à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilite l'entretien et les réparations.

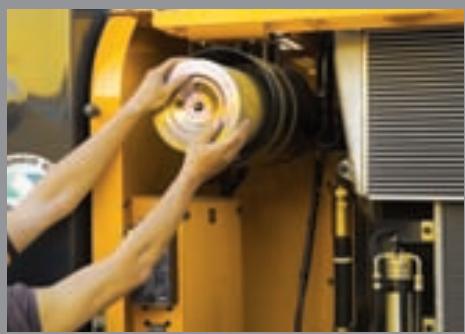

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévus pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

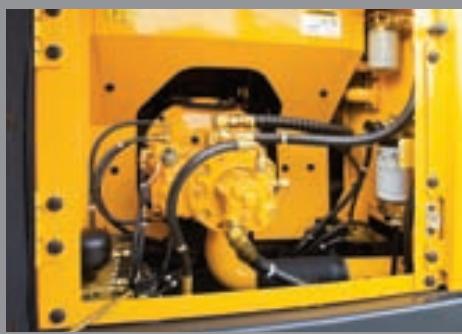

Boîtier de commande électrique et filtré à air facile à replacer centralisés

Le boîtier de commande électrique et le filtre à air sont centralisés dans un seul et même compartiment pour faciliter l'entretien.

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

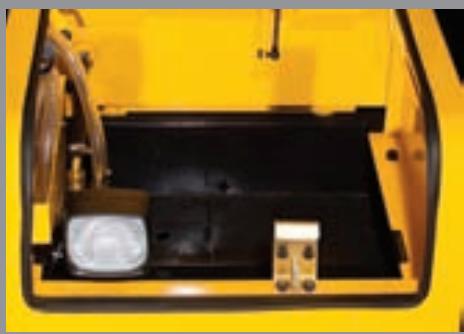

Grand coffre à outils constitue un espace de rangement supplémentaire

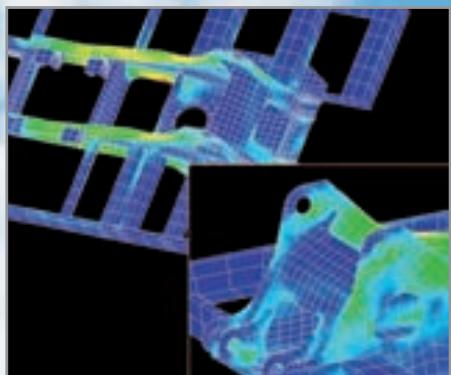

La durabilité de la structure est prouvée via l'analyse MEF (méthode des éléments finis) et un test de durabilité à long terme.

Moteur

Modèle			Mitsubishi D04FD-TAA
Type			Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	94 kW (126 CV) / à 2000 tpm
		J1349 (nette)	87 kW (116 CV) / à 2000 tpm
	DIN	6271/1 (brute)	94 kW (128 CV) / à 2000 tpm
		6271/1 (nette)	87 kW (118 CV) / à 2000 tpm
Couple max.			477 Nm (345 lbf.ft) à 1800 tpm
Alésage x course			102 x 130 mm (4.5" x 5.3")
Cylindrée			4249 cc (259.3 in³)
Batteries			2 x 12 V x 100 AH
Démarreur			24 V - 5,0 kw
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit max.	2x160 €/min
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompè à captein transversal et économiqueisant le carburant

Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique

Réglage de la soupape de décharge
Circuits de travail	32,4 MPa (4,690 psi)
Translation	32,4 MPa (4,690 psi)
Augmentation de puissance (fiche, balander, goitre)	35,3 MPa (5,120 psi)
Circuit de rotation	23,5 MPa (3,410 psi)
Circuit de commande	3,4 MPa (500 psi)
Soupape de service	Installé

Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche	: 2-115 x 80 x 1090 mm
	Balancier	: 1-120 x 85 x 1340 mm
	Godet	: 1-115 x 80 x 950 mm
	Lame	: 2-110 x 75 x 320 mm
	2 parties	1re : 2-115 x 80 x 960 mm2e : 1-160 x 95 x 650 mm

Entraînements et freins

Type de translation	Enticipation hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur RV
Traction max. barre de tirage	170 kN (37,500 lbf)
Vitesse de translation max. (élevée) / (basse)	5,2 km/h / 3,1 km/h
Aptitude en côte	30° (58%)
Frein parking	Humide, multi-disque

Contrôle

Des manettes opèrent par pression pilote et des pédales avec levier détachable garantissant un fonctionnement ainsi et sans fatigue.

Controle pilote	Deux manettes avec un levier de sécurité (Gauche): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Electrique, molette d'accélérateur
Feux	Deux feuels installés sur la flèche, un sous la batterie

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	11,3 tpm

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)	litre	Gallon américain	Gallon brannique
Réserveur de carburant	260,0	68.7	57.2
Liquide de refroidissement du moteur	28	7.4	6.2
Huile moteur	17,5	4.6	3.8
Dispositif de rotation	5	1.3	1.1
Réduction finale (chaque coté)	5,4	1.4	1.2
Circuit hydraulique	240	63.4	52.8
Réserveur hydraulique	160	42.3	35.2

Chassis

Le châssis central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à triple nervure.

Châssis central	Type en X
Cadre de chenille	Type caisson pentagonale
Nombre de patins de chaque côte	51
Nombre de galets supérieur de chaque côte	2
Nombre de galets inférieurs de chaque côte	8
Nombre de rails de guidage de chaque côte	2

Poids en ordre de marche (approximatif)

Le poids en ordre de marche, incluant flèche de 5,1 m, balancier de 2,6 mm, godet rétro-arrière de 0,76 m³ profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

Poids du composant principal
Structure supérieure	4530 kg (9,900 lb)
Contrepoids	2950 kg (6,500 lb)
Flèche mono 5,1 m (avec vérin de balancier)	1250 kg (2,760 lb)
Flèche hydraulique régliable (avec vérin de balancier)	1780 kg (3,920 lb)

Poids en ordre de marche

Patins (triple nerve) mm (in)		Poids en ordre de marche kg (lb)	Pression au sol MPa (psi)
500 (20")	180LC-7A	17950 (39,580)	0,048 (6.97)
	180NLC-7A	17860 (39,370)	0,048 (6.97)
	180LCD-7A	19010 (41,910)	0,051 (7.39)
※600 (24")	180LC-7A	18200 (40,120)	0,041 (5.97)
	180NLC-7A	18110 (39,930)	0,041 (5.97)
	180LCD-7A	19260 (42,460)	0,043 (6.26)
700 (28")	180LC-7A	18450 (40,680)	0,035 (5.12)
	180NLC-7A	18360 (40,480)	0,035 (5.12)
	180LCD-7A	19510 (43,010)	0,037 (5.40)
800 (32")	180LC-7A	18700 (41,230)	0,031 (4.55)
	180LCD-7A	19770 (43,580)	0,033 (4.83)

Godets

0,39 (0.51)

Profile SAE ^3 (yd)

0,50 (0.65)

0,64 (0.84)

※0.76(0.99)

0,89 (1.16)

1,05 (1.37)

0,69 (0.90)

Capacité m³ (yd³)		Largeur mm (in)		Poids kg (lb)	Recommendation mm(ft.in)
					Flèche	※5,1 (16' 9") Flèche mono			5,1 (16' 9") Flèche hydraulique régable
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras	2,2 (7' 3")	※2,6 (8' 6")	3,1 (10' 2")	2,2 (7' 3")	2,6 (8' 6")
0,39 (0.51)	0,34 (0.44)	620 (24.4)	740 (29.1)	410 (900)	●	●	●	●	●	●
0,50 (0.65)	0,44 (0.58)	760 (29.9)	880 (34.6)	470 (1,040)	●	●	●	●	●	●
0,64 (0.84)	0,55 (0.72)	920 (36.2)	1040 (40.9)	510 (1,120)	●	●	■	●	■	■
※0,76 (0.99)	0,65 (0.85)	1060 (41.7)	1180 (46.5)	570 (1,260)	●	■	▲	■	▲	▲
0,89 (1.16)	0,77 (1.01)	1220 (48.0)	1340 (52.8)	610 (1,340)	■	▲	-	▲	-	-
1,05 (1.37)	0,90 (1.18)	1400 (55.1)	1520 (59.8)	680 (1,500)	▲	-	-	▲	-	-
◎0,69 (0.90)	0,62 (0.81)	990 (39.0)	-	700 (1,540)	●	■	▲	■	▲	▲

※ : Godet pelle rétrocaveuse standard : Travaux lourds

: D'application pour des matériaux d'une densité 2000kg / m³ ou moins

: D'application pour des matériaux d'une densité 1600kg / m³ ou moins

D'application pour des matériaux d'une densité 1100 kg / m³ ou moins

Accessoire de pelle rétrocaveuse

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Une flèche mono de 5,1 m, une flèche hydraulique régable de 5,1 m et des balanciers de 2,20 m; 2,60 m et 3,10 m sont disponibles. Les godets sont en acier à faible tension et entièrement soudés.

2,20 m (7' 3")

※2,60m8'6")

3,10 m (10'2")

Force d'excavation

Bras	Longueur	m (ft.in)	2,20 (7 ' 3")	※2,60 (8 ' 6")	3,10 (10 ' 2")	Remarque
	Poids	kg (lb)	750 (1560)	810 (1790)	890 (1960)
Force d'excavation du godet	SAE	kN	108,6 [118.4]	108,6 [118.4]	108,6 [118.4]	[ ]: Augmentation de puissance
		kgf	11070 [12,080]	11070 [12,080]	11070 [12,080]
		lbf	24410 [26,630]	24410 [26,630]	24410 [26,630]
	ISO	kN	124,5 [135.9]	124,5 [135.9]	124,5 [135.9]
		kgf	12700 [13,850]	12700 [13,850]	12700 [13,850]
		lbf	28000 [30,550]	28000 [30,550]	28000 [30,550]
Force d'excavation du bras	SAE	kN	85,2 [93.0]	75,0 [81.8]	67,4 [73.5]
		kgf	8690 [9,480]	7650 [8,350]	6870 [7,490]
		lbf	19160 [20,900]	16870 [18,400]	15150 [16,530]
	ISO	kN	89.0 [97.1]	77,6 [84.6]	69,4 [75.7]
		kgf	9080 [9,910]	7910 [8,630]	7080 [7,720]
		lbf	20020 [21,840]	17440 [19,030]	15610 [17,030]

Note : Poids du balancier y compris l'articulation et le vérin de godet. Balancier standard

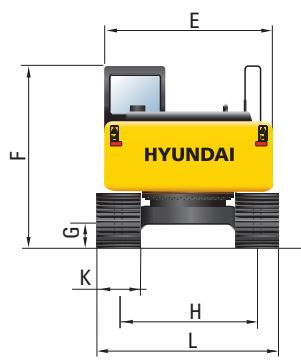

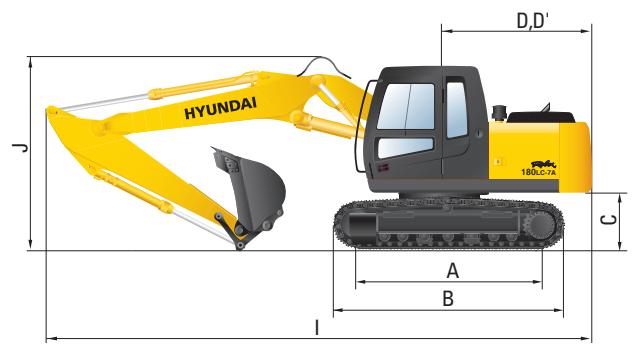

Dimensions et rayon d'action

Dimensions R180LC-7A / R180NLC-7A Flèche en une pièce

mm (ft·in)

A	Distance entre les tambours	R180LC-7AR180NLC-7A	3360 (11' 0")3360 (11' 0")
B	Longueur totale du train de roulement		4190 (13' 9")
C	Garde au sol du contrepoids		1050 (3' 5")
D	Rayon de pivotement de l'arrière		2530 (8' 4")
D'	Longueur de l'arrière de la machine		2480 (8' 2")
E	Largeur de la partie supérieure		2475 (8' 1")
F	Hauteur totale de la cabine		2915 (9' 7")
G	Garde au sol min.		460 (1' 6")
H	Largeur de voie	R180LC-7AR180NLC-7A	2250 (7' 5")1990 (6' 6")

mm (ft·in)

	Longueur flèche		※5100 (16' 9")
	Longueur du balancier		2200 (7' 3")	2600 (8' 6)	3100 (10' 2")
I	Longueur hors tout		8620 (28' 3")	8600 (28' 3")	8600 (28' 3")
J	Hauteur hors tout de la flèche		2960 (9' 9")	2910 (9' 7")	3090 (10' 2")
K	Largeur patin de chenille		500 (20")	※600 (24")	700 (28")	800 (32")
L	Largeur hors tout	R180LC-7A	2750 (9' 1")	2850 (9' 5")	2950 (9' 9")	3050 (10' 1")
		R180NLC-7A	2450 (8' 04")	2550 (8' 4")	-	-

Equipement standard

Rayon d'action R180LC-7A / R180NLC-7A Flèche en une pièce

mm (ft·in)

	Longueur fièche	*5100 (16' 9")
	Longueur du balancier	2200 (6' 3")	*2600 (8' 6")	3100 (10' 2")
A	Portée d'attaque max.	8690 (28' 6")	9030 (29' 8")	9450 (31' 0")
A'	Portée d'attaque max. au sol	8530 (27' 12")	8870 (29' 1")	9300 (30' 6")
B	Profondeur d'attaque max.	5660 (18' 7")	6060 (19' 11")	6560 (21' 6")
B'	Profondeur d'attaque max. (niveau 8")	5440 (17' 10")	5860 (19' 3")	6370 (20' 11")
C	Profondeur d'attaque max. pour murs verticaux	5140 (16' 10")	5440 (17' 10")	5730 (18' 10")
D	Hauteur d'attaque max.	8740 (28' 8")	8870 (29' 1")	8970 (29' 5")
E	Hauteur de déversement max.	6100 (20' 0")	6240 (20' 6")	6380 (20' 11")
F	Rayon de rotation min.	3180 (10' 5")	3170 (10' 5")	3180 (10' 5")

※ Équipement standard

A	Distance entre les tambours	3360 (11' 0")
B	Longueur totale du train de roulement	4190 (13' 9")
C	Garde au sol du contrepoids	1050 (3' 5")
D	Rayon de pivotement de l'arrête	2530 (8' 4")
D'	Longueur de l'arrête de la machine	2480 (8' 2")
E	Largeur de la partie supérieure	2475 (8' 1")
F	Hauteur totale de la cabine	2915 (9' 7")
G	Garde au sol min.	460 (1' 6")
H	Largeur de voie	2250 (7' 5")
M	Garde au sol de la lame niveleuse soulevée	780 (2' 7")
N	Profondeur de la lame niveleuse abaissee	520 (1' 8")
O	Hauteur de la lame niveleuse	645 (2' 1")
	Largeur de la lame niveleuse	2850 (9' 4")

mm (ft·in)

	Longueur flèche		*5100 (16' 9")
	Longueur du balancier	2200 (7' 3")	2600 (8' 6)		3100 (10' 2")
I	Longueur hors tout	9010 (29' 7")	8990 (29' 6")		8990 (29' 6")
J	Hauteur hors tout de la flèche	2960 (9' 9")	2910 (9' 7")		3090 (10' 2")
K	Largeur patin de chenille	500 (20")	※600 (24")	700 (28")	800 (32")
L	Largeur hors tout	2750 (9' 1")	2850 (9' 5")	2950 (9' 9")	3050 (10' 1")

※ Equipement standard

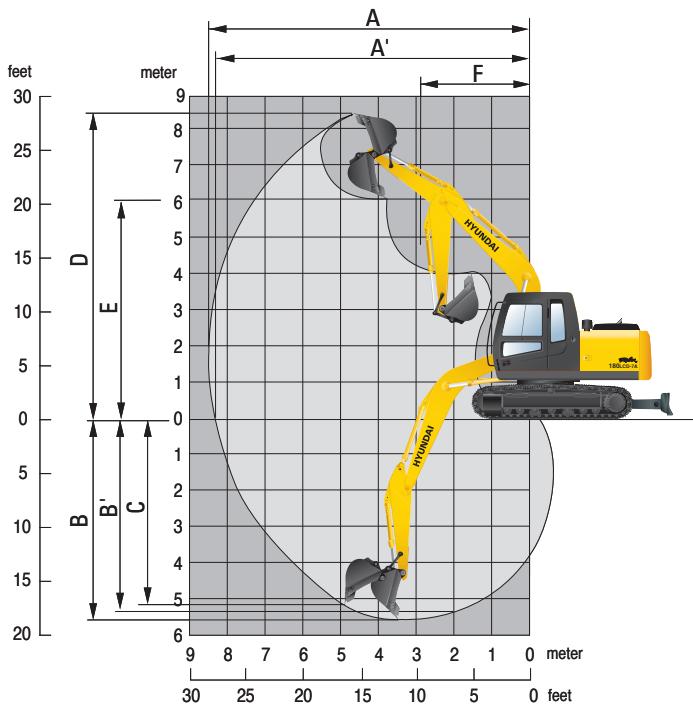

Rayon d'action R180LCD-7A

mm (ft·in)

	Longueur flèche		※5100 (16' 9")
	Longueur du balancier	2200(6' 3")	※2600(8' 6")	3100(10' 2")
A	Portée d'attaque max.	8690(28' 6")	9030(29' 8")	9450(31' 0")
A'	Portée d'attaque max. au sol	8530(27' 12")	8870(29' 1")	9300(30' 6")
B	Profondeur d'attaque max.	5660(18' 7")	6060(19' 11")	6560(21' 6")
B'	Profondeur d'attaque max. (niveau 8')	5440(17' 10")	5860(19' 3")	6370(20' 11")
C	Profondeur d'attaque max. pour murs verticaux	5140(16' 10")	5440(17' 10")	5730(18' 10")
D	Hauteur d'attaque max.	8740(28' 8")	8870(29' 1")	8970(29' 5")
E	Hauteur de déversement max.	6100(20' 0")	6240(20' 6")	6380(20' 11")
F	Rayon de rotation min.	3180(10' 5")	3170(10' 5")	3180(10' 5")

Equipement standard

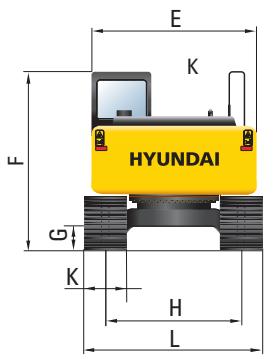

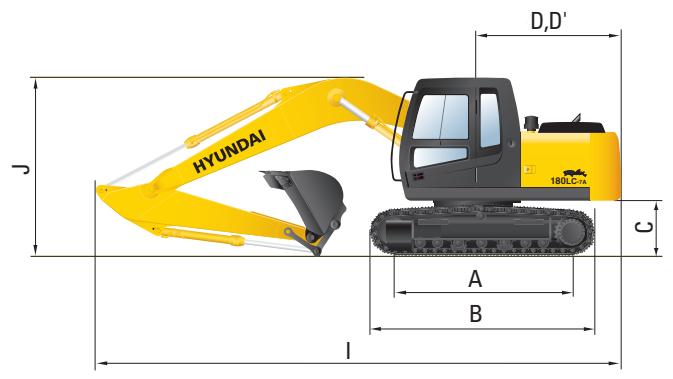

Dimensions et rayon d'action

Dimensions R180LC-7A / R180NLC-7A, Flèche à réglage hydraulique

mm (ft in)

A	Distance entre les tambours		3360 (11' 0")
B	Longueur totale du train de roulement		4190 (13' 9")
C	Garde au sol du contrepoids		1050 (3' 5")
D	Rayon de pivotement de l'arrière		2530 (8' 4")
D'	Longueur de l'arrière de la machine		2480 (8' 2")
E	Largeur de la partie supérieure		2475 (8' 1")
F	Hauteur totale de la cabine		2915 (9' 7")
G	Garde au sol min.		460 (1' 6")
H	Largeur de voie	R180LC-7A	2250 (7' 5")
		R180NLC-7A	1990 (6' 6")

mm (ft·in)

	Longueur flèche	5100 (16 ' 9")
	Longueur du balancier	2200 (7' 3")	2600 (8' 6")
I	Longueur hors tout	8580 (28' 2")	8570 (28' 1")
J	Hauteur hors tout de la flèche	3040 (9' 12")	3050 (10' 0")

K	Largeur patin de chenille		500 (20")	600 (24")	700 (28")	800 (32")
L	Largeur hors tout	R180LC-7A	2750 (9' 1")	2850 (9' 5")	2950 (9' 9")	3050 (10' 1")
		R180NLC-7A	2450 (8' 04")	2550 (8' 4")	-	-

Rayon d'action R180LC-7A / R180NLC-7A, Flèche à réglage hydraulique

mm (ft·in)

	Longueur fièche	5100 (16' 9")
	Longueur du balancier	2200(7' 3")	2600(8' 6")
A	Portée d'attaque max.	8750(28' 8")	9110(29' 11")
A'	Portée d'attaquemax. au sol	8600(28' 3")	8960(29' 5")
B	Profondeurd'attaque max.	5460(17' 11")	5830(19' 2")
B'	Profondeur d'attaquemax. (niveau 8')	5350(17' 7")	5750(18' 10")
C	Profondeur d'attaquemax. pour murs verticaux	4670(15' 4")	5030(16' 6")
D	Hauteur d'attaque max.	9390(30' 10")	9600(31' 6")
E	Hauteur dedéversement max.	6680(21' 11")	6900(22' 8")
F	Rayon de rotation min.	3130(10' 3")	2970(9' 9")

Capacité de levage r180lc-7a flèche en une pièce

Charge avant 1 Charge latérale ou

• Flèche: 5,10 m (16' 9") - Balancier: 2,20 m (7' 3") - Godet: 0.76m^3 (0.99yd^3) SAE - Patin: 600mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

Capacité

Portée m(ft)

7.5 m

kg

*3380

*3380

5.81

25.0 ft

lb

*7450

*7450

(19.1)

6.0 m

kg

*3320

2730

7.16

20.0 ft

lb

*7320

6020

(23.5)

4.5 m

kg

*4240

*4240

*3800

3590

*3340

2230

7.92

15.0 ft

lb

*9350

*9350

*8380

7910

*7360

4920

(26.0)

3.0 m

kg

*8440

*8440

*5370

*5370

*4250

3450

3230

2010

8.30

10.0 ft

lb

*18610

*18610

*11840

*11840

*9370

7610

7120

4430

(27.2)

1.5 m

kg

*6520

5100

*4780

3290

3160

1950

8.34

5.0 ft

lb

*14370

11240

*10540

7250

6970

4300

(27.4)

Au niveau de sol

kg

*6730

*6730

*7130

4870

*5110

3170

3310

2030

8.06

lb

*14840

*14840

*15720

10740

*11270

6990

7300

4480

(26.4)

-1.5 m

kg

*6630

*6630

*10510

9380

*7050

4810

*5050

3120

*3580

2330

7.42

-5.0 ft

lb

*14620

*14620

*23170

20680

*15540

10600

*11130

6880

*7890

5140

(24.3)

-3.0 m

kg

*10580

*10580

*8940

*8940

*6190

4870

*3360

3090

6.28

-10.0 ft

lb

*23320

*23320

*19710

*19710

*13650

10740

*7410

6810

(20.6)

-4.5 m

kg

*5810

*5810

-15.0 ft

lb

*12810

*12810

• Flèche: 5,10 m (16' 9") - Balancier: 2,60 m (8' 6") - Godet: 0.76m^3 (0.99yd^3) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée m(ft)

7.5 m

kg

*3060

*3060

6.33

25.0 ft

lb

*6750

*6750

(20.8)

6.0 m

kg

*2730

*2730

*3040

2480

7.56

20.0 ft

lb

*6020

*6020

*6700

5470

(24.8)

4.5 m

kg

*3480

*3480

*3090

2050

8.28

15.0 ft

lb

*7670

*7670

*6810

4520

(27.2)

3.0 m

kg

*7340

*7340

*4920

*4920

*3970

3460

*2540

2340

3010

1850

8.64

10.0 ft

lb

*16180

*16180

*10850

*10850

*8750

7630

*5600

5160

6640

4080

(28.3)

1.5 m

kg

*7700

*7700

*6170

5120

*4550

3280

*3320

2270

2940

1790

8.68

5.0 ft

lb

*16980

*16980

*13600

11290

*10030

7230

*7320

5000

6480

3950

(28.5)

Au niveau de sol

kg

*7450

*7450

*6950

4850

*4980

3130

*3150

2200

3050

1860

8.42

lb

*16420

*16420

*15320

10690

*10980

6900

*6940

4850

6720

4100

(27.6)

-1.5 m

kg

*6320

*6320

*10020

9260

*7070

4740

*5050

3060

*3430

2100

7.81

-5.0 ft

lb

*13930

*13930

*22090

20410

*15590

10450

*11130

6750

*7560

4630

(25.6)

-3.0 m

kg

*9350

*9350

*9550

9390

*6450

4770

*4500

3090

*3350

2700

6.75

-10.0 ft

lb

*20610

*20610

*21050

20700

*14220

10520

*9920

6810

*7390

5950

(22.1)

-4.5 m

kg

*6930

*6930

*4590

*4590

-15.0 ft

lb

*15280

*15280

*10120

*10120

• Flèche: 5,10 m (16' 9") - Balancier: 3,10 m (11' 1") - Godet: 0,76 m³ (0.99 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée m(ft)

7.5 m

kg

*2700

*2700

6.92

25.0 ft

lb

*5950

*5950

(22.7)

6.0 m

kg

*2620

*2620

*2730

2200

8.05

20.0 ft

lb

*5780

*5780

*6020

4850

(26.4)

4.5 m

kg

*3090

*3090

*1910

*1910

*2800

1840

8.73

15.0 ft

lb

*6810

*6810

*4210

*4210

*6170

4060

(28.6)

3.0 m

kg

*4350

*4350

*3620

3460

*2820

2330

2690

1660

9.06

10.0 ft

lb

*9590

*9590

*7980

7630

*6220

5140

5930

3660

(29.7)

1.5 m

kg

*9480

*9480

*5700

5150

*4260

3260

*3540

2240

2620

1610

9.10

5.0 ft

lb

*20900

*20900

*12570

11350

*9390

7190

*7800

4940

5780

3550

(29.9)

Au niveau de sol

kg

*8230

*8230

*6680

4820

*4790

3090

3490

2150

2710

1660

8.85

lb

*18140

*18140

*14730

10630

*10560

6810

7690

4740

5970

3660

(29.0)

-1.5 m

kg

*5980

*5980

*9760

9120

*7020

4670

4890

2990

*2950

2110

3000

1850

8.28

-5.0 ft

lb

*13180

*13180

*21520

20110

*15480

10300

10780

6590

*6500

4650

6610

4080

(27.2)

-3.0 m

kg

*8450

*8450

*10130

9180

*6670

4650

*4720

2980

*3270

2300

7.30

-10.0 ft

lb

*18630

*18630

*22330

20240

*14700

10250

*10410

6570

*7210

5070

(24.0)

-4.5 m

kg

*11670

*11670

*8010

*8010

*5360

4770

-15.0 ft

lb

*25730

*25730

*17660

*17660

*11820

10520

Remarques: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Capacité de levage R180LCD-7A

Charge avant Charge latérale ou

• Flèche: 5,10 m (16' 9") - Balancier: 2,20 m (7' 3") - Godet: 0.76m^3 (0.99yd^3) SAE - Patin: 600mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

Capacité

Portée m (ft)

7.5 m

kg

*3380

*3380

5.81

25.0 ft

lb

*7450

*7450

(19.1)

6.0 m

kg

*3320

2900

7.16

20.0 ft

lb

*7320

6390

(23.5)

4.5 m

kg

*4240

*4240

*3800

3790

*3340

2380

7.92

15.0 ft

lb

*9350

*9350

*8380

8360

*7360

5250

(26.0)

3.0 m

kg

*8440

*8440

*5370

*5370

*4250

3650

*3410

2140

8.30

10.0 ft

lb

*18610

*18610

*11840

*11840

*9370

8050

*7520

4720

(27.2)

1.5 m

kg

*6520

5390

*4780

3490

*3520

2080

8.34

5.0 ft

lb

*14370

11880

*10540

7690

*7720

4590

(27.4)

Au niveau de sol

kg

*6730

*6730

*7130

5170

*5110

3370

*3570

2170

8.06

lb

*14840

*14840

*15720

11440

*11270

7430

*7870

4780

(26.4)

-1.5 m

kg

*6630

*6630

*10510

9920

*7050

5100

*5050

3320

*3580

2490

7.42

-5.0 ft

lb

*14620

*14620

*23170

21870

*15540

11240

*11130

7320

*7890

5490

(24.3)

-3.0 m

kg

*10580

*10580

*8940

*8940

*6190

5160

*3360

3280

6.28

-10.0 ft

lb

*23320

*23320

*19710

*19710

*13650

11380

*7410

7230

(20.6)

-4.5 m

kg

*5810

*5810

-15.0 ft

lb

*12810

*12810

• Flèche: 5,10 m (16' 9") - Balancier: 2,60 m (8' 6") - Godet: 0.76m^3 (0.99yd^3) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée m (ft)

7.5 m

kg

*3060

*3060

6.33

25.0 ft

lb

*6750

*6750

(20.8)

6.0 m

kg

*2730

*2730

*3040

2630

7.56

20.0 ft

lb

*6020

*6020

*6700

5800

(24.8)

4.5 m

kg

*3480

*3480

*3090

2190

8.28

15.0 ft

lb

*7670

*7670

*6810

4830

(27.2)

3.0 m

kg

*7340

*7340

*4920

*4920

*3970

3660

*2540

2500

*3170

1980

8.64

10.0 ft

lb

*16180

*16180

*10850

*10850

*8750

8070

*5600

5510

*6990

4370

(28.3)

1.5 m

kg

*7700

*7700

*6170

5410

*4550

3480

*3320

2420

*3270

1920

8.68

5.0 ft

lb

*16980

*16980

*13600

11930

*10030

7670

*7320

5340

*7210

4230

(28.5)

Au niveau de sol

kg

*7450

*7450

*6950

5140

*4980

3330

*3150

2360

*3370

1990

8.42

lb

*16420

*16420

*15320

11330

*10980

7340

*6940

5200

*7430

4390

(27.6)

-1.5 m

kg

*6320

*6320

*10020

9800

*7070

5040

*5050

3260

*3430

2250

7.81

-5.0 ft

lb

*13930

*13930

*22090

21610

*15590

11110

*11130

7190

*7560

4960

(25.6)

-3.0 m

kg

*9350

*9350

*9550

*9550

*6450

5060

*4500

3290

*3350

2870

6.75

-10.0 ft

lb

*20610

*20610

*21050

*21050

*14220

11160

*9920

7250

*7390

6330

(22.1)

-4.5 m

kg

*6930

*6930

*4590

*4590

-15.0 ft

lb

*15280

*15280

*10120

*10120

• Flèche: 5,10 m (16' 9") - Balancier: 3,10 m (11' 1") - Godet: 0,76 m³(0.99 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée m(ft)

7.5 m

kg

*2700

*2700

6.92

25.0 ft

lb

*5950

*5950

(22.7)

6.0 m

kg

*2620

*2620

*2730

2340

8.05

20.0 ft

lb

*5780

*5780

*6020

5160

(26.4)

4.5 m

kg

*3090

*3090

*1910

*1910

*2800

1970

8.73

15.0 ft

lb

*6810

*6810

*4210

*4210

*6170

4340

(28.6)

3.0 m

kg

*4350

*4350

*3620

3620

*2820

2480

*2890

1790

9.06

10.0 ft

lb

*9590

*9590

*7980

7980

*6220

5470

*6370

3950

(29.7)

1.5 m

kg

*9480

*9480

*5700

5440

*4260

3460

*3540

2390

*3010

1730

9.10

5.0 ft

lb

*20900

*20900

*12570

11990

*9390

7630

*7800

5270

*6640

3810

(29.9)

Au niveau de sol

kg

*8230

*8230

*6680

5120

*4790

3290

*3770

2310

*3120

1780

8.85

lb

*18140

*18140

*14730

11290

*10560

7250

*8310

5090

*6880

3920

(29.0)

-1.5 m

kg

*5980

*5980

*9760

9650

*7020

4960

*5000

3190

*2950

2260

*3230

1980

8.28

-5.0 ft

lb

*13180

*13180

*21520

21270

*15480

10930

*11020

7030

*6500

4980

*7120

4370

(27.2)

-3.0 m

kg

*8450

*8450

*10130

9710

*6670

4940

*4720

3180

*3270

2460

7.30

-10.0 ft

lb

*18630

*18630

*22330

21410

*14700

10890

*10410

7010

*7210

5420

(24.0)

-4.5 m

kg

*11670

*11670

*8010

*8010

*5360

5060

-15.0 ft

lb

*25730

*25730

*17660

*17660

*11820

11160

Remarques: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Capacité de levage R180NLC-7A

Charge avant Charge latérale ou

• Flèche: 5,10 m (16' 9") - Balancier: 2,20 m (7' 3") - Godet: 0,76 m³ (0.99 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

Capacité

Portée m(ft)

7.5 m

kg

*3380

*3380

5.81

25.0 ft

lb

*7450

*7450

(19.1)

6.0 m

kg

*3320

2390

7.16

20.0 ft

lb

*7320

5270

(23.5)

4.5 m

kg

*4240

*4240

*3800

3140

*3340

1930

7.92

15.0 ft

lb

*9350

*9350

*8380

6920

*7360

4250

(26.0)

3.0 m

kg

*8440

*8440

*5370

4750

*4250

3000

3220

1730

8.30

10.0 ft

lb

*18610

*18610

*11840

10470

*9370

6610

7100

3810

(27.2)

1.5 m

kg

*6520

4390

*4780

2840

3140

1670

8.34

5.0 ft

lb

*14370

9680

*10540

6260

6920

3680

(27.4)

Au niveau de sol

kg

*6730

*6730

*7130

4180

*5110

2730

3290

1740

8.06

lb

*14840

*14840

*15720

9220

*11270

6020

7250

3840

(26.4)

-1.5 m

kg

*6630

*6630

*10510

7840

*7050

4110

*5050

2680

*3580

2010

7.42

-5.0 ft

lb

*14620

*14620

*23170

17280

*15540

9060

*11130

5910

*7890

4430

(24.3)

-3.0 m

kg

*10580

*10580

*8940

8000

*6190

4170

*3360

2670

6.28

-10.0 ft

lb

*23320

*23320

*19710

17640

*13650

9190

*7410

5890

(20.6)

-4.5 m

kg

*5810

*5810

-15.0 ft

lb

*12810

*12810

Flche: 5,10 m (16' 9") Balancier: 2,60 m (8' 6") Godet: 0,76m^3 (0.99yd^3) SAE Patin: 600 mm (24") triple nerve avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m(ft)
7.5 m	kg											*3060	3040	6.33
25.0 ft	lb											*6750	6700	(20.8)
6.0 m	kg							*2730	*2730			*3040	2160	7.56
20.0 ft	lb							*6020	*6020			*6700	4760	(24.8)
4.5 m	kg							*3480	3160			*3090	1770	8.28
15.0 ft	lb							*7670	6970			*6810	3900	(27.2)
3.0 m	kg			*7340	*7340	*4920	4800	*3970	3010	*2540	2020	2990	1580	8.64
10.0 ft	lb			*16180	*16180	*10850	10580	*8750	6640	*5600	4450	6590	3480	(28.3)
1.5 m	kg			*7700	*7700	*6170	4410	*4550	2830	*3320	1950	2920	1530	8.68
5.0 ft	lb			*16980	*16980	*13600	9720	*10030	6240	*7320	4300	6440	3370	(28.5)
Au niveau de sol	kg			*7450	*7450	*6950	4150	*4980	2690	*3150	1880	3040	1580	8.42
	lb			*16420	*16420	*15320	9150	*10980	5930	*6940	4140	6700	3480	(27.6)
-1.5 m	kg	*6320	*6320	*10020	7730	*7070	4050	5040	2620			3420	1800	7.81
-5.0 ft	lb	*13930	*13930	*22090	17040	*15590	8930	11110	5780			7540	3970	(25.6)
-3.0 m	kg	*9350	*9350	*9550	7850	*6450	4070	*4500	2650			*3350	2320	6.75
-10.0 ft	lb	*20610	*20610	*21050	17310	*14220	8970	*9920	5840			*7390	5110	(22.1)
-4.5 m	kg			*6930	*6930	*4590	4250
-15.0 ft	lb			*15280	*15280	*10120	9370

• Flèche: 5,10 m (16' 9") - Balancier: 3,10 m (11' 1") - Godet: 0,76 m³ (0.99 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m(ft)
7.5 m	kg											*2700	2590	6.92
25.0 ft	lb											*5950	5710	(22.7)
6.0 m	kg							*2620	*2620			*2730	1910	8.05
20.0 ft	lb							*5780	*5780			*6020	4210	(26.4)
4.5 m	kg							*3090	*3090	*1910	*1910	*2800	1580	8.73
15.0 ft	lb							*6810	*6810	*4210	*4210	*6170	3480	(28.6)
3.0 m	kg					*4350	*4350	*3620	3010	*2820	2010	2670	1410	9.06
10.0 ft	lb					*9590	*9590	*7980	6640	*6220	4430	5890	3110	(29.7)
1.5 m	kg			*9480	8330	*5700	4440	*4260	2810	*3540	1910	2600	1360	9.10
5.0 ft	lb			*20900	18360	*12570	9790	*9390	6190	*7800	4210	5730	3000	(29.9)
Au niveau de sol	kg			*8230	7740	*6680	4130	*4790	2650	3470	1830	2690	1400	8.85
	lb			*18140	17060	*14730	9110	*10560	5840	7650	4030	5930	3090	(29.0)
-1.5 m	kg	*5980	*5980	*9760	7590	*7020	3970	4860	2550	*2950	1790	2990	1570	8.28
-5.0 ft	lb	*13180	*13180	*21520	16730	*15480	8750	10710	5620	*6500	3950	6590	3460	(27.2)
-3.0 m	kg	*8450	*8450	*10130	7650	*6670	3960	*4720	2540			*3270	1970	7.30
-10.0 ft	lb	*18630	*18630	*22330	16870	*14700	8730	*10410	5600			*7210	4340	(24.0)
-4.5 m	kg	*11670	*11670	*8010	7870	*5360	4070
-15.0 ft	lb	*25730	*25730	*17660	17350	*11820	8970

Remarques: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Capacité de levage r180lc-7a / r180nlc-7a, flèche à réglage hydraulique

Charge avant Charge latérale ou

• Flèche: 5,10 m (16' 9") - Balancier: 2,20 m (7' 3") - Godet: 0.76m^3 (0.99yd^3) SAE - Patin: 600mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée

m(ft)

6.0 m

kg

*3370

2670

7.24

20.0 ft

lb

*7430

5890

(23.8)

4.5 m

kg

*3840

3600

*3340

2180

7.99

15.0 ft

lb

*8470

7940

*7360

4810

(36.2)

3.0m

kg

*5410

*5410

*4260

3450

3200

1960

8.36

10.0 ft

lb

*11930

*11930

*9390

7610

7050

4320

(27.4)

1.5 m

kg

*6470

5080

*4740

3270

*3220

2270

3140

1900

8.41

5.0 ft

lb

*14260

11200

*10450

7210

*7100

5000

6920

4190

(27.6)

Au niveau de sol

kg

*5880

*5880

*7010

4840

*5030

3140

3290

2000

8.13

lb

*12960

*12960

*15450

10670

*11090

6920

7250

4410

(26.7)

-1.5 m

kg

*5870

*5870

*9760

9340

*6870

4780

*4920

3100

*3320

2290

7.50

-5.0 ft

lb

*12940

*12940

*21520

20590

*15150

10540

*10850

6830

*7320

5050

(24.6)

-3.0 m

kg

*8470

*8470

*5920

4860

*2910

*2910

6.37

-10.0 ft

lb

*18670

*18670

*13050

10710

*6420

*6420

(20.9)

• Flèche: 5,10 m (16' 9") - Balancier: 2,60 m (8' 6") - Godet: 0.76m^3 (0.99yd^3) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 2950 kg (6,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée m(ft)

6.0 m

kg

*3100

2410

7.66

20.0 ft

lb

*6830

5310

(25.1)

4.5 m

kg

*3090

2000

8.37

15.0 ft

lb

*6810

4410

(27.5)

3.0m

kg

*3990

3460

*2920

2330

2970

1800

8.72

10.0 ft

lb

*8800

7630

*6440

5140

6550

3970

(28.6)

1.5 m

kg

*6670

*6670

*6150

5110

*4530

3260

*3680

2250

2900

1740

8.77

5.0 ft

lb

*14700

*14700

*13560

11270

*9990

7190

*8110

4960

6390

3840

(28.8)

Au niveau de sol

kg

*6670

*6670

*6860

4820

*4910

3110

3630

2190

3020

1820

8.50

lb

*14700

*14700

*15120

10630

*10820

6860

8000

4830

6660

4010

(27.9)

-1.5 m

kg

*5710

*5710

*9370

9220

*6910

4710

*4940

3040

*3180

2060

7.90

-5.0 ft

lb

*12590

*12590

*20660

20330

*15230

10380

*10890

6700

*7010

4540

(25.9)

-3.0 m

kg

*8910

*8910

*9130

*9130

*6210

4750

*4310

3080

*2940

2640

6.86

-10.0 ft

lb

*19640

*19640

*20130

*20130

*13690

10470

*9500

6790

*6480

5820

(22.5)

-4.5 m

kg

*6310

*6310

*4190

4190

-15.0 ft

lb

*13910

*13910

*9240

9240

Remarques: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Systeme CERES

CERES (Construction Equipment Resource Support) est le nouveau système informatique de HHI sur tous les produits de Hyundai Construction Equipment pour tous les distributeurs et filiales étrangères.

http://ceres.hhi.co.kr

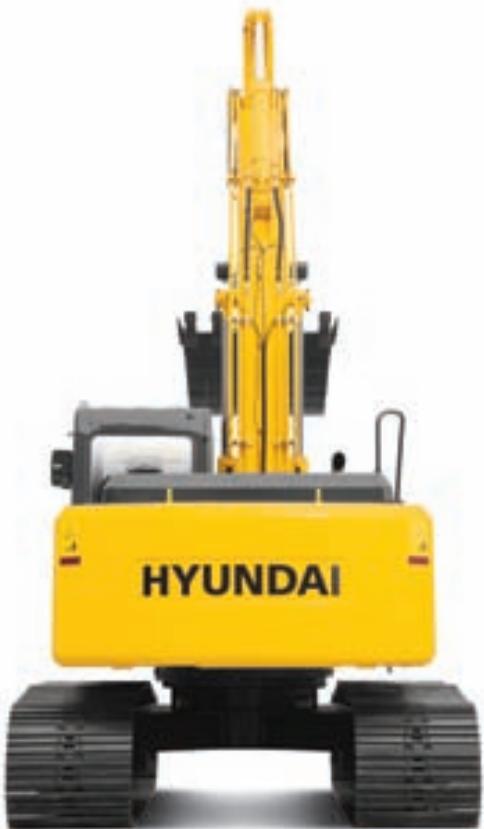

Robex 180LC-7A

Cabine de détail standard ISO

• Cabine tous temps en acier avec visibilité panoramique
• Fenêtres en verre de sécurité
• Essuie-glace relevable
• Pare-brise coulissant pliant
• Fenêtre latérale coulissante
• Porte verrouillable Boîte chaude et froide
• Boîte pour des accessoires et cendrier

Système de computer aided power optimization (CAPO - optimisation de puissance assistée par ordinateur)

• 2 modes de puissance, 3 modes de travail, 2 modes d'utilisateurs
• Système de décelération automatique et de décelération à simple contact
• Système de préchauffage automatique
• Système de prévention de surchauffe automatique

Aide de démarrage, temps froid

Pupitre de contrôle central

• Affichage LCD

Nombre de tours du moteur

Horloge et codes d'erreurs

• Compteurs

Jauge de carburant

Jauge de température du liquide de refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins

Niveau du liquide de refroidissement et du carburant Contrôle du moteur et UPC Pression de l'huile moteur

Température du liquide de refroidissement du moteur Température de l'huile hydraulique Charge de la batterie Bouchage du filtre à air

• Indicateurs

Puissance max.

Préchauffage et chauffage du moteur

Décelération à simple contact

Verrouillage porte et serrures, une seule clé am/fm radio et CD

• Télécommande radio

Deux rétroviseurs extérieurs

Siège à suspension réglable avec

ceinture de sécurité

Joystick coulissant, opéré par le pilote

Système d'inclination du boîte console (gauche)

Trois feux de travail avant

Signal sonore électrique

Batteries (2 x 12 V x 100 AH)

Interrupteur principal de la batterie

Frein de rotation automatique

Réservoir amovible

Séparateur d'eau, conduit de carburant

Système de soutien de la flèche

Système de soutien du balancier

Vanne de verrouillage de sécurité pour le vérin de la

flèche avec dispositif d'avertissement

de surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet

(benne préhense, etc.)

Flèche en une pièce (5,1 m)

Balancier (2,6 m)

Patins de chenille (600 mm)

Rail de guidage des chenilles

Pompe filtre à carburant (35 l/min)

Chauffage (7500 kcal/hr; 30000 btu/hr)

Pare-soleil à l'intérieur de la cabine

Gyrophare

Vanne de verrouillage de sécurité pour

le vérin du balancier

Accumulateur, abaissement de l'équipement de travail

Alimentation 12 Volt (convertisseur CC - CC)

Transducteur électrique

Alarme de translation

Divers balanciers en option

Balancier court (2,20 m)

Balancier long (3,10m)

Divers godets en option (profile SAE)

Godet standard (0,76m^3) Godet etroit (0,39m^3) Godet et (0,50 m3) Godet etroit (0,64m^3) - Godet applications légères (0,89 m³) - Godet applications légères (1,05 m³) - Godet pour travaux lourds (0,69m^3)

Illumination de la cabine

Cabine FOPS/FOG

(Protection contre chute d'objets, ISO/DIS 10262)

Toit ouvrant - transparent

Patins de chenille

• Patins à triple nervure (500 mm)
• Patins à triple nervure (700 mm)
• Patins à triple nervure (800 mm)

Protection inférieure du châssis

Système de préchauffage

Trousse à outils

Combinaison de travail pour l'opérateur

Auvent spécial

• Porte latérale à demi-volet

Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour des informations plus amples.

L'engin illustré peut varier suivant les spécifications territoriales.
