Type de produit	Engin de chantier - Mini excavatrice
Marque	HYUNDAI
Modèle	R16 22 36N 75-7 (gamme)
Poids de la machine (cabine, patins caoutchouc)	7430 kg (R75-7)
Moteur	Mitsubishi S4S, 55,5 CV (40,8 kW) à 2300 tr/min (R75-7)
Capacité du godet standard	0,25 m³ (R75-7)
Profondeur d'attaque max.	3980 mm (R75-7)
Hauteur d'attaque max.	6510 mm (R75-7)
Vitesse de déplacement	3,1 / 4,8 km/h (R75-7)
Réservoir de carburant	130 litres (R75-7)
Réservoir d'huile hydraulique	85 litres (R75-7)
Niveau sonore (Lwa/Lpa)	98 / 78 dB (R75-7)
Sécurité	Structure TOPS/FOGS, levier de verrouillage de sécurité, ceinture de sécurité
Entretien	Accès aisé aux composants, filtres regroupés, bouchon de réservoir avec clé
Chenilles	Caoutchouc renforcé, tension par cylindre de graisse
Système hydraulique	Triple pompe, circuit de régénération du bras, amortisseur de culasse
Options de déport	Déport zéro (Robex36N-7) pour travail près des murs
Cabine	Spacieuse, siège à suspension, verre trempé, pare-brise

FOIRE AUX QUESTIONS - R16 22 36N 75-7 HYUNDAI

Quel est le type d'huile hydraulique recommandé ?

Utilisez une huile hydraulique de qualité ISO VG 46 ou équivalent, comme préconisé dans la notice. Le réservoir a une capacité de 85 litres pour le modèle R75-7.

Comment régler la tension des chenilles ?

La tension se règle via un cylindre de graisse (système de tension des chenilles). Consultez la notice pour la procédure exacte et la pression recommandée.

Quelle est la profondeur maximale d'excavation ?

La profondeur d'attaque maximale varie selon le modèle : jusqu'à 3980 mm pour le R75-7, 3130 mm pour le R36N-7, etc. Voir le tableau des caractéristiques.

Le moteur répond-il aux normes d'émissions ?

Oui, le moteur Mitsubishi est conforme aux normes EPA Tier 2 et aux exigences CE de 2006 en matière de bruit et d'émissions.

Comment utiliser le levier de sécurité ?

Relevez le levier de sécurité pour interrompre les opérations hydrauliques. Abaissez-le pour activer les commandes. Cela empêche tout mouvement accidentel.

Quels sont les avantages du déport zéro ?

Le déport zéro (Robex36N-7) permet de travailler près des murs et dans des espaces restreints, améliorant la polyvalence sur chantier.

Comment entretenir le filtre à huile ?

Les filtres sont regroupés pour un accès facile. Remplacez le filtre à huile selon l'intervalle indiqué dans la notice. Utilisez un filtre d'origine Hyundai.

La cabine offre-t-elle une protection contre les chutes d'objets ?

Oui, la cabine est équipée des structures TOPS (protection contre le renversement) et FOGS (protection contre la chute d'objets).

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 130 litres pour le R75-7, 41 litres pour le R36N-7, etc. Utilisez du carburant diesel de qualité.

Comment accéder aux composants pour la maintenance ?

Le couvercle moteur est de type entièrement ouvert, offrant un accès aisé au moteur, à la tuyauterie de carburant et aux filtres. La notice détaille les points de maintenance.

MODE D'EMPLOI R16 22 36N 75-7 HYUNDAI

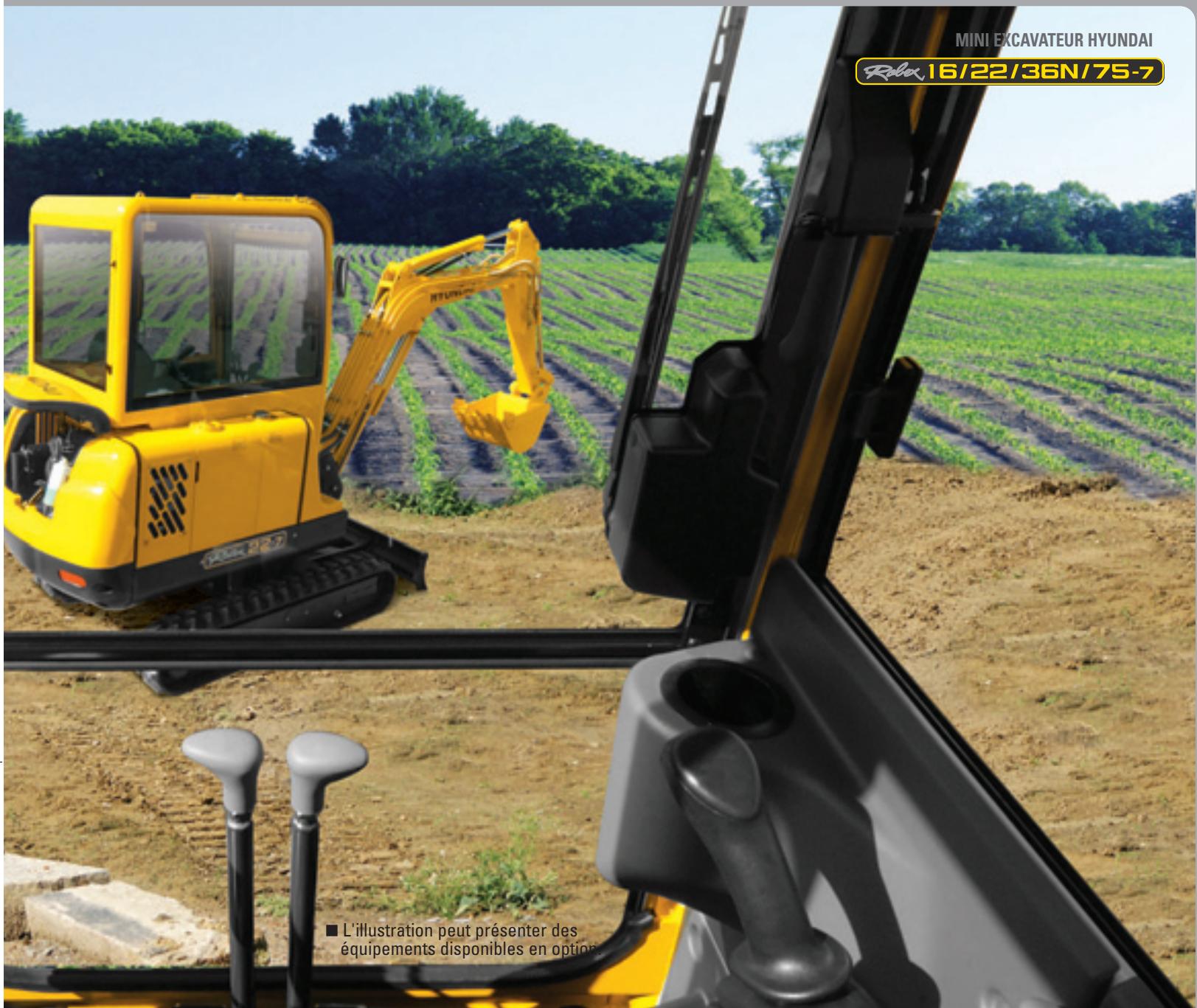

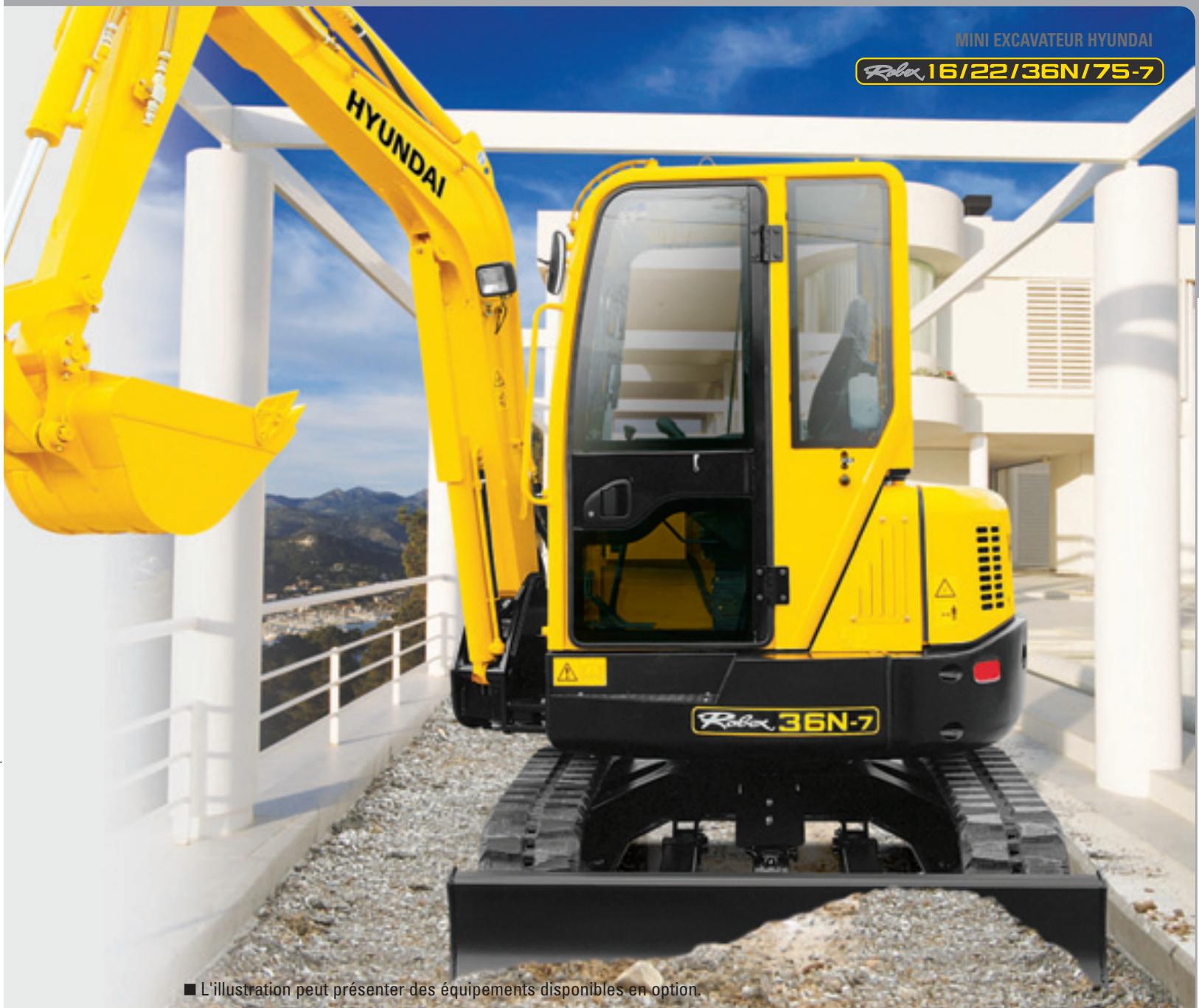

L'illustration peut représenter des équipements disponibles en option.

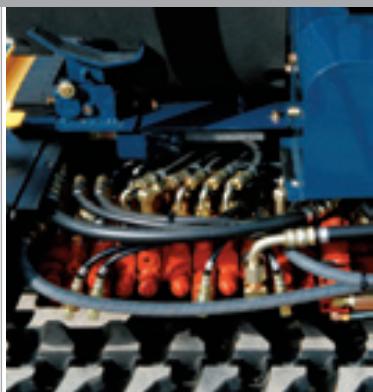

Circuit hydraulique supérieur

Etant donné l'installation d'un système hydraulique moderne avec triple pompe, un déplacement droit est possible, même lors d'une utilisation multi-fonctionnelle. Le circuit de régénération du bras permet une grande efficacité et un contrôle fin. (R22 - R75-7)

Relax 16/22/36N/75-7

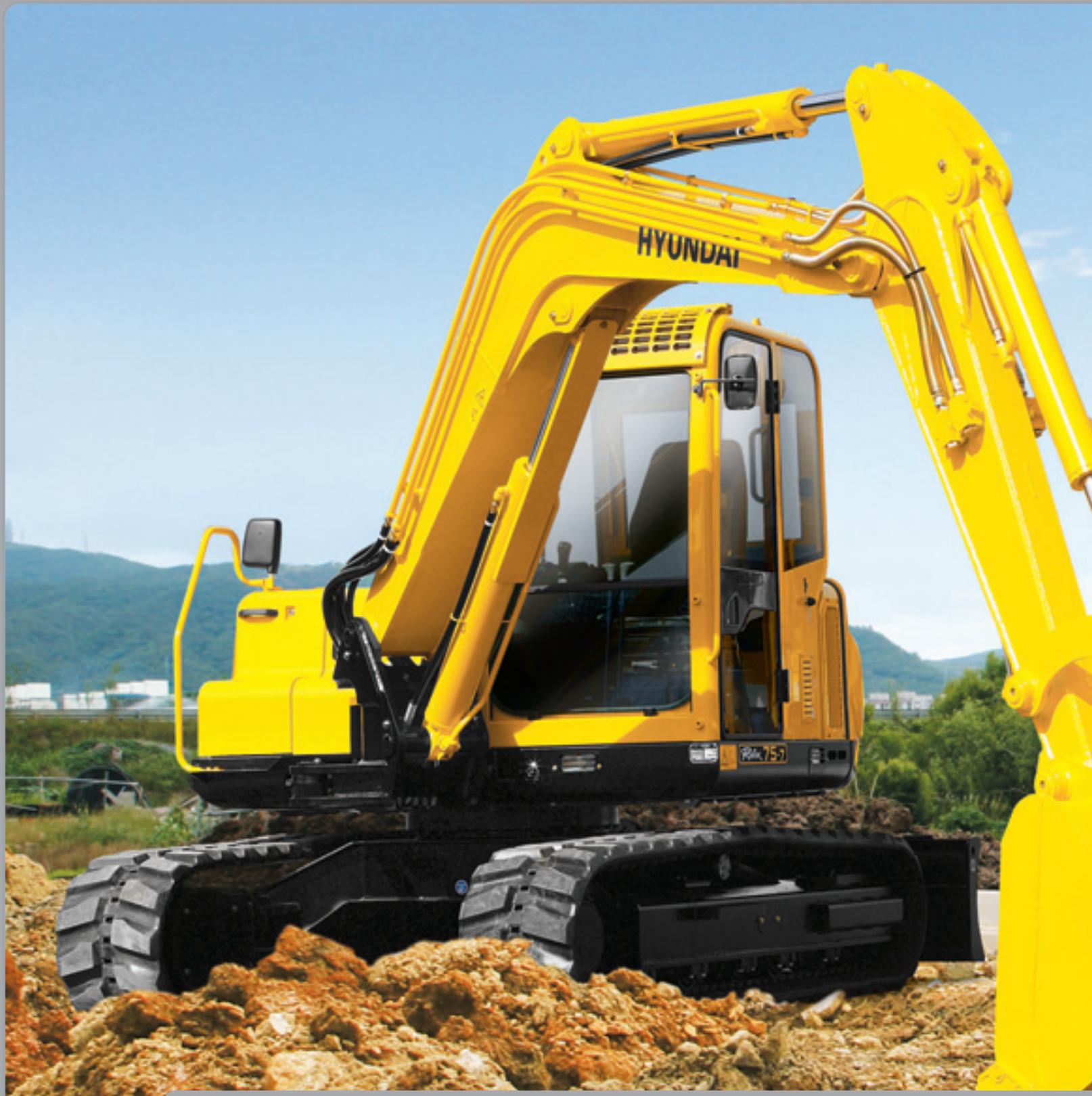

La nouvelle série d'excavateurs mini & midi offre une combinaison de puissance et de performances inégalées

Appareil amortisseur culasse

Comme dans les cylindres des grands excavateurs, les chocs en bout de course sont réduits, ce qui permet d'améliorer le comportement de l'utilisateur et la fiabilité du produit.

Moteur puissant

Le moteur Mitsubishi est conforme aux dernières exigences CE de 2006 au niveau du bruit ainsi qu'aux normes actuelles relatives aux émissions (EPA Tier 2)

Chenille en caoutchouc renforcé

L'utilisation de chenilles en caoutchouc renforcé offre d'excellentes performances et réduit l'usure excessive. Un train de roulement à vérin réglable équipe le R16-7, ce qui permet d'accéder aux bâtiments étroits et offre une meilleure stabilité.

Commutateur 2 vitesses

La première vitesse de déplacement offre un déplacement rapide et précis pour tous les mouvements.

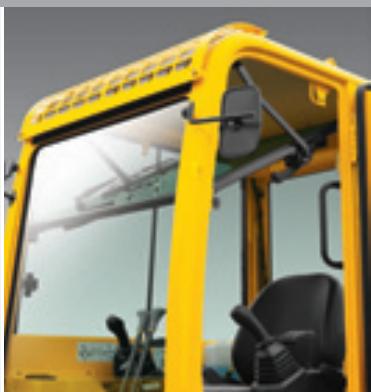

Technologie de modélisation de cabine travail puissant et dynamique

Plafonnier

Tableau indicateur

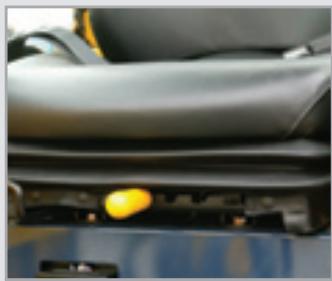

Siège à suspension

Événement de chauffage

TOPS: Tip Over Protective Structure (Structure de protection contre les renversements) FOGS: Falling Object Guard Structure (Structure de protection contre la chute d'objets)

Couvercle de moteur de type entièrement ouvert

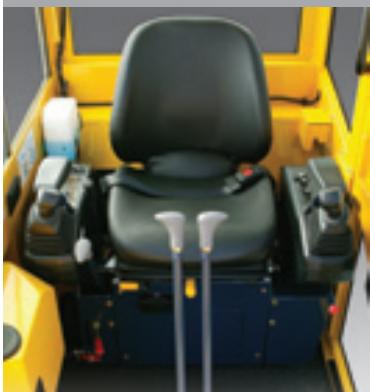

Cabine spacieuse et confortable

Pour la facilité des opérateurs, la cabine spacieuse comprend un siège à suspension moderne qui absorbe les chocs pendant l'excavation.

Système de verrouillage de sécurité

Relevez le levier de sécurité pour interrompre les opérations hydrauliques.

Verre trempé et pare-brise

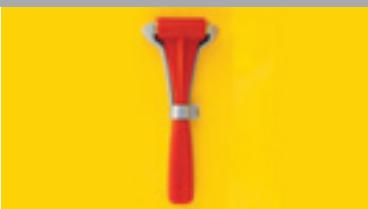

Marteau d'urgence (R36N/75-7)

Ceinture de sécurité

Fiabilité et facilité de maintenance

Meilleure durabilité

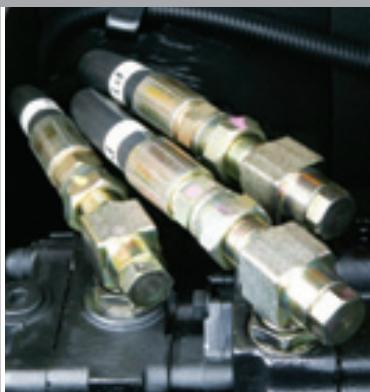

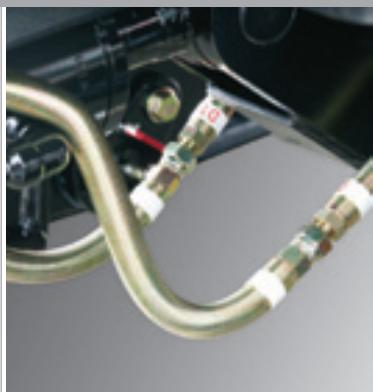

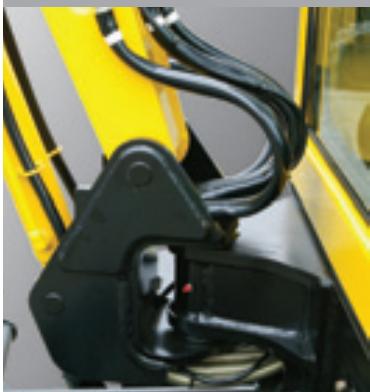

Pour éviter tout dommage aux tuyaux hydrauliques, toutes les lignes avant passent dans le support pivotant avant.

Orifice de la jauge de pression

Dispositif des tuyaux

Accès aisé aux composants pour faciliter la maintenance périodique ou les réparations occasionnelles.

Doubles tuyaux de lame de boutoir

Tuyaux de lame de boutoir facilement changeables en cas de dommage imprévu.

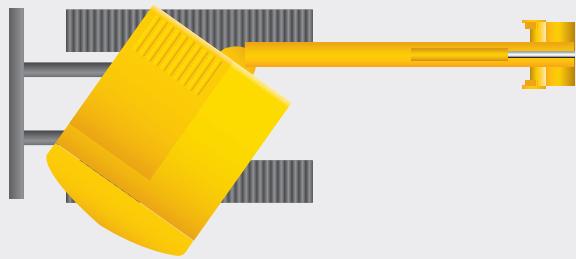

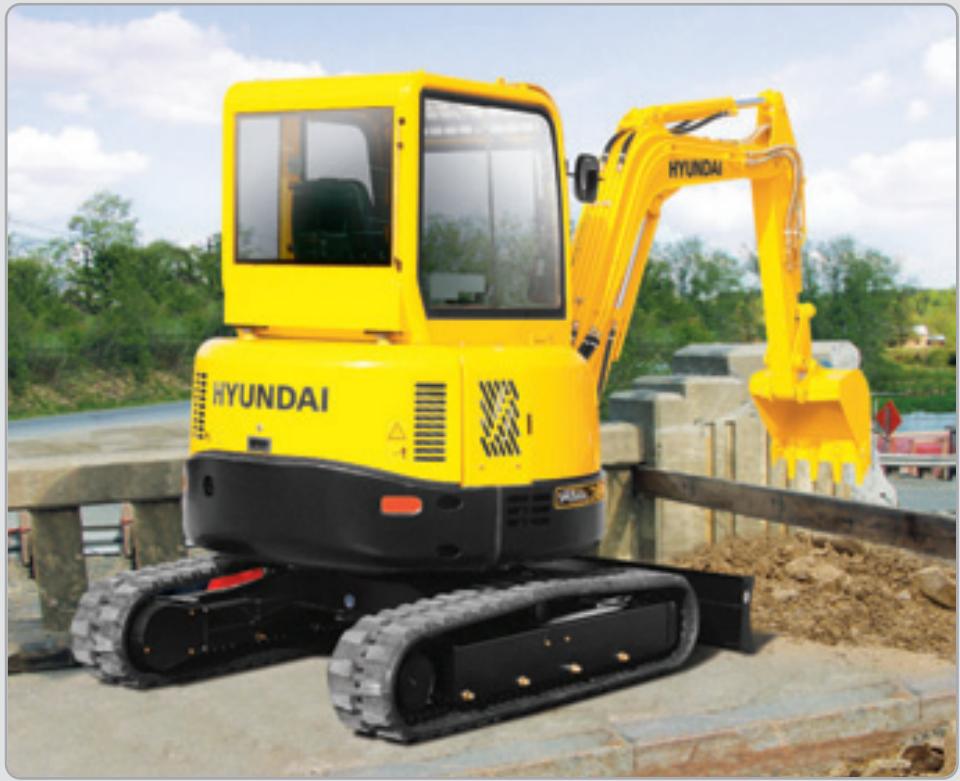

Déport zéro

Déport zéro 3,6 tonnes, le Robex36N-7 présente

d'excellentes performances dans des zones opportunes.

Performance et durabilité

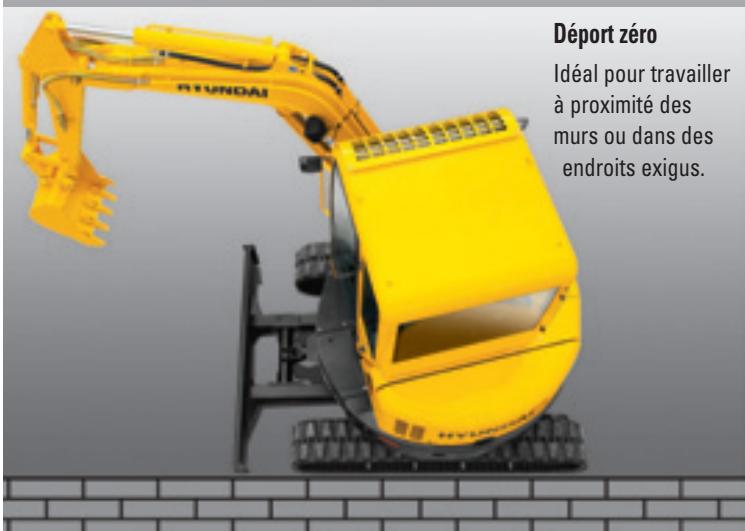

Déport zéro

Idéal pour travailler à proximité des murs ou dans des endroits exigus.

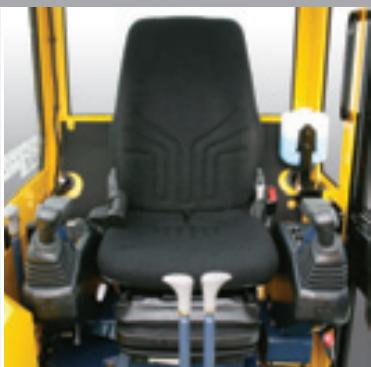

Cabine spacieuse et confortable

Cabine suffisamment large et siège à suspension de haute qualité pour absorber les chocs de l'excavation et éviter la fatigue à l'opérateur.

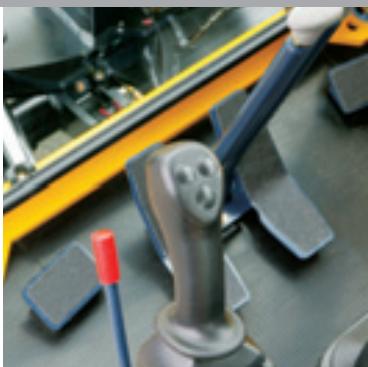

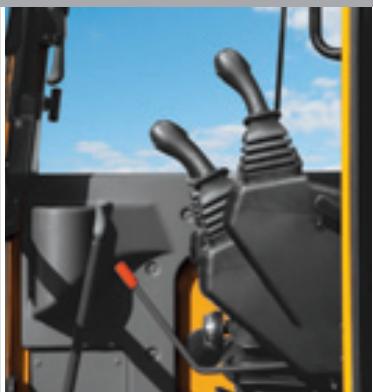

Lever semi-long et pédales douces

Le levier permet d'actionner le pivotement et le PTO.

Fiabilité et facilité de maintenance

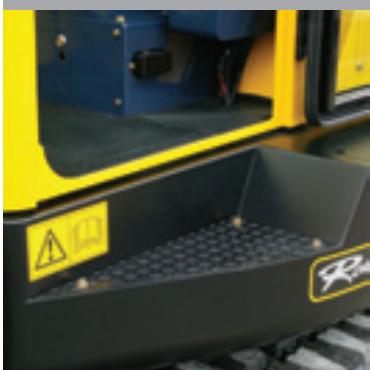

Marche facile

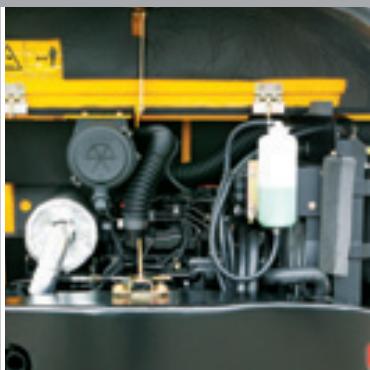

Moteur centralisé et tuyauterie de carburant

Bonne accessibilité pour le moteur, la tuyauterie de carburant et l'équipement.

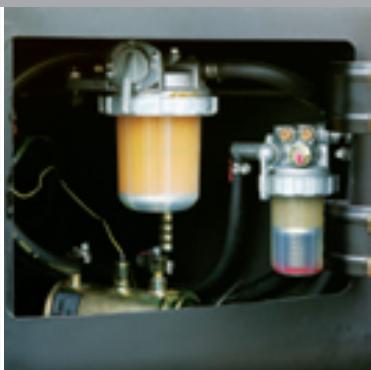

Filtre à huile facile à changer

Filtres rassemblés en un seul endroit pour permettre un contrôle aisé par l'opérateur.

Réservoir de carburant

Bouchon avec clé, identique à celle du couvercle de la batterie d'allumage et de la portière de la cabine.

CHARACTERISTIQUES 16/22/36N/75-7

Description			Unité	ROBEX16-7	ROBEX22-7	ROBEX36N-7	ROBEX75-7
POIDS DE LA MACHINE	CABINE	Patin en caoutchouc	kg	1630(3,594)	2200(4,850)	3620(7,981)	7430(16,380)
		Patin en acier	kg	1680(3,704)	2250(4,960)	3700(8,157)	7530(16,601)
	Toit	Patin en caoutchouc	kg	1520(3,351)	2080(4,586)	-	-
		Patin en acier	kg	1570(3,461)	2130(4,696)	-	-
GODESTANDARD	Capacité (SAE plein)		m²(yd²)	0,04(0.05)	0,06(0.08)	0,11(0.14)	0,25(0.33)
	Largeur		mm	400(15.7)	450(17.7)	590(23.2)	750(30)
MOTEUR	Fabricant, Modèle		-	Mitsubishi L3E-W231	Mitsubishi L3E-W231	Mitsubishi S3L2-Y131NSB	Mitsubishi S4S
	Puisance nominale		CV(kW)/tpm	17,0/12,5/2400	17,0/12,5/2400	27,0/19,9/2400	55,5/40,8/2300
	Déplacement		cc(cu - in)	952(58)	952(58)	1318(80)	3331(203)
PLAGE FONCTIONNELMENT	Longueur du balancier		mm	1100(43)	1000(39)	1285(51)	1660(65)
	Profondeur d'attaque max.		mm	2350(93)	2365(93)	3130(123)	3980(157)
	Profondeur d'attaque max. pour murs verticaux		mm	1705(67)	1795(71)	2185(86)	3215(127)
	Hauteur d'attaque max.		mm	3365(132)	3745(147)	4660(183)	6510(256)
	Hauteur de déversement max.		mm	2310(91)	2510(99)	3230(127)	4535(179)
	Portée d'attaque max.		mm	3910(154)	4065(160)	5250(207)	6660(262)
	Rayon de rotation min.		Avant	1630(64)	1745(69)	2325(92)	2450(96)
			Rotation	1250(49)	1405(55)	1840(72)	1925(76)
	Rayon arrière		mm	1140(45)	1255(49)	885(35)	1570(62)
	Angle de pivotement de la flèche		degré	Gauche80, Droite50	Gauche80, Droite50	Gauche75, Droite55	Gauche80, Droite50
DIMENSION	Longueur hors tout		mm	3740(147)	4075(160)	4685(184)	6255(246)
	Largeur hors tout		mm	1020<1300(40<51)	1380(54)	1700(67)	2150(85)
	Hauteur totale		mm	2260(89)	2250(89)	2470(97)	2555(101)
	Bouteur (largeur x hauteur)		mm	1000<1300 x 240(39<51 x 9)	1380 x 280(54 x 11)	1700 x 370(67 x 15)	2150 x 510(85 x 20)
PERFORMANCES	Vitesse de déplacement		km/h	2,1/3,9(1.3/2.4)	2,2/3,8(1.4/2.4)	2,5/4,5(1.6/2.8)	3,1/4,8(1.9/3.0)
	Vitesse de rotation		tpm	11,5	11,5	8	9,7
	Aptitude en côte		degré	25(47)	30(58)	30(58)	30(58)
	Profondeur d'excavation max.		Godet	kN/kgf/lbf	16,3/1660/3660	30,1/3070/6770	53,6/5410/11930
			Bras	kN/kgf/lbf	11,2/1140/2510	18,7/1910/4210	39,8/4060/8950
	Traction max. barre de tirage		kN/kgf/lbf	12,6/1290/2840	16,2/1650/3640	32,1/3270/7210	57,5/5860/12920
TRAIN	Prossion au sol	CAB & patin en caoutchouc	kpa(kgf/cm2)<psi>	29,0(0.3)<4,3>	33,5(0.34)<4,8>	32,8(0.33)<4,7>	34,0(0.35)<50>
		Toit & patin en caoutchouc		27,0(0.28)<4,0>	31,7(0.32)<4,6>	-	-
	Distance gobelet x jauge chenille		mm	1130 x 1020(44 x 40)	1325 x 1150(52 x 45)	1640 x 1400(65 x 55)	2200 x 1700(87 x 67)
	Largeur patin de chenille		mm	230(9)	230(9)	300(12)	450(18)
	Type de moteur de déplacement		-	MAG-12V-110E	PHV-190-39-1-8003A	GM04VA	GM09-VN-C21/36-3
	Système de tension des chenilles		-	Cylindre de graisse	Cylindre de graisse	Cylindre de graisse	Cylindre de graisse
HYDRAULIQUE	Type de pompé hydraulique		-	Vitesse x 3	Piston x 2 + Vitesse x 1	Piston x 2 + Vitesse x 1	Piston x 2 + Vitesse x 1
	Flux d'huile de la pompé		litres/min	3 x 15,7(3 x 4.1)	2 x 24,0 + 15,4(2 x 6.3 + 4.1)	2 x 42,0 + 25,2(2 x 11.1 + 6.7)	2 x 78,2 + 46,7(2 x 20.7 + 12.3)
	Flux d'huile du circuit auxiliaire		litres/min	31,4(8.3)	48,0(12.7)	67,2(17.8)	78,2(20.7)
	Réglage de la soupape de décharge		Mpa(kgf/cm³)<psi>	18,6(190)<2700>	18,6/17,2(190/175)<2700/2490>	20,6/17,2(210/175)<2990/2490>	25,5/23,5(260/240)<3700/3410)
CAPACITE	Réservoir d'huile hydraulique		litres/USgal/UKgal	24/6,3/5,3	33/8,7/7,3	42/11,1/9,2	85/22,5/18,7
	Huile moteur		litres/USgal/UKgal	3,5/0,9/0,8	3,5/0,9/0,8	4,5/1,2/1,0	7,5/2,0/1,6
	Réservoir de carburant		litres/USgal/UKgal	20/5,3/4,4	29/7,7/6,4	41/10,8/9,0	130/34,3/28,6
	Liquide de refroidissement		litres/USgal/UKgal	5,6/1,5/1,2	5,6/1,5/1,2	5,5/1,5/1,2	10/2,6/2,2
BRUIT	Niveau sonore (Lwa/Lpa)		dB	93/84	93/82	94/79	98/78
