Type de produit	Instrument de vitesse et température pour bateau
Affichage	LCD 3 caractères, rétro-éclairage rouge
Alimentation	8 à 16,5 V DC, 70 mA max
Plage de vitesse	0,0-19 puis 20-50 nœuds, MPH ou km/h
Plage de température	0,0°C à 37,7°C (32°F à 99,9°F)
Capteur de température	Thermistore 10 kOhm à 25°C
Étanchéité	Étanche au ruissellement
Température de fonctionnement	0°C à 50°C (32°F à 122°F)
Montage	Trou de 51 mm de diamètre, épaisseur de cloison 3-19 mm
Profondeur max côté cabine	95 mm
Fonctions	Vitesse, loch journalier, loch total, température, simulation, calibration
Unités de vitesse sélectionnables	Nœuds (KTS), miles/h (MPH), km/h (KPH)
Résolution loch journalier	0,01 de 0,00 à 9,99 ; 0,1 de 10,0 à 99,9 ; 1 de 100 à 999 milles
Sauvegarde automatique	Oui, pour loch journalier et total
Protection électrique	Fusible 1 A ou disjoncteur recommandé
Conformité	CE EMC EN50081-1 et EN50082-1
Matériau face avant	Noire, forme ronde ou carrée (option)

FOIRE AUX QUESTIONS - SPEED 2100 NAVMAN

Comment remettre à zéro le loch journalier ?

Sélectionnez le mode Loch journalier (LOg). Appuyez sur la touche SPEED et maintenez-la enfoncée jusqu'à ce que l'écran affiche zéro.

Comment changer l'unité de vitesse ?

Allumez l'appareil tout en appuyant sur la touche SPEED. Relâchez la touche. L'écran indique l'unité actuelle (KTS, MPH ou KPH). Appuyez sur SPEED et TEMP pour changer d'unité. Pour quitter, appuyez sur les deux touches pendant 1 seconde.

Que faire si l'écran reste éteint ?

Vérifiez les branchements électriques, la polarité et la tension avec un voltmètre. Assurez-vous que le fusible de 1 A n'est pas grillé. Vérifiez que l'alimentation est comprise entre 8 et 16,5 V DC.

Comment calibrer la vitesse ?

Sélectionnez le mode Vitesse. Appuyez sur les touches SPEED et TEMP pendant 5 secondes jusqu'à ce que l'écran affiche un message. Naviguez à une vitesse connue, puis ajustez avec SPEED (augmenter) ou TEMP (diminuer). Validez en appuyant sur les deux touches pendant 2 secondes.

Comment étalonner la température ?

Sélectionnez le mode Température. Appuyez sur SPEED et TEMP pendant 5 secondes. Ajustez la valeur avec SPEED (augmenter) ou TEMP (diminuer). Validez en appuyant sur les deux touches pendant 2 secondes.

Comment activer le mode simulation ?

Allumez l'appareil. Appuyez sur la touche TEMP pendant 15 secondes jusqu'à ce que l'écran affiche Pd. Les chiffres défilent au hasard. Pour quitter, appuyez à nouveau sur TEMP pendant 15 secondes.

Que faire si la vitesse affichée est instable ?

Vérifiez que le capteur est correctement aligné avec l'axe avant/arrêté du bateau. Assurez-vous que le flux d'eau au niveau du capteur n'est pas perturbé. Si l'instabilité apparaît uniquement moteur en marche, éloignez les câbles d'alimentation et de capteur des câbles de démarrage et batterie, ajoutez un condensateur de filtrage ou un antiparasite.

Comment nettoyer le capteur de vitesse ?

Vérifiez que la roue à aube du capteur n'est pas bloquée et qu'elle est propre. Nettoyez-la délicatement avec de l'eau douce et une brosse souple si nécessaire.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne avec une alimentation de 8 à 16,5 V DC. La consommation maximale est de 70 mA. Branchez le fil rouge au positif via un fusible de 1 A et le noir à la masse.

Comment monter l'appareil ?

Percez un trou de 51 mm de diamètre dans une cloison d'épaisseur comprise entre 3 et 19 mm. Insérez l'appareil, puis faites glisser l'étrier de montage et vissez l'écrou. La profondeur maximale côté cabine est de 95 mm.

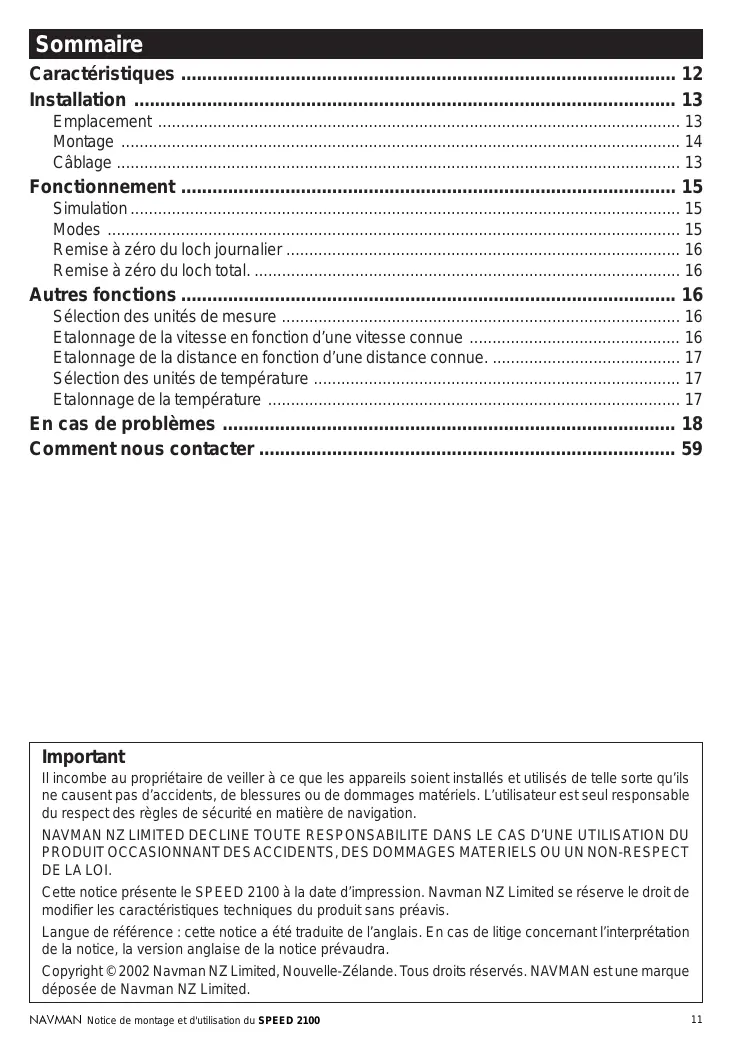

MODE D'EMPLOI SPEED 2100 NAVMAN

Caractéristiques 12

Installation 13

Emplacement 13 Montage 14 Câblage 13

Fonctionnement 15

Simulation 15 15 Remise à zéro du loch journalier 16 Remise à zéro du loch total. 16

Autres fonctions 16

Sélection des unités de mesure 16 Étalonage de la vitesse en fonction d'une vitesse connue 16 Étalonage de la distance en fonction d'une distance connue. 17 Sélection des unités de température 17 Étalonage de la température 17

En cas de problèmes 18

Comment nous contacter 59

Important

Il incombe au propriétaire de veiller à ce que les appareils soient installés et utilisés de telle sorte qu'ils ne causent pas d'accidents, de blessures ou de dommages matériels. L'utilisateur est seul responsable du respect des règles de sécurité en matière de navigation.

NAVMAN NZ LIMITED DECLINE TOUTE RESPONSABILITE DANS LE CAS D'UNE UTILISATION DU PRODUIT OCCASIONNANT DES ACCIDENTS, DES DOMMAGES MATERIELS OU UN NON-RESPECT DE LA LOI.

Cette notice présente le SPEED 2100 à la date d'impression. Navman NZ Limited se réserve le droit de modifier les caractéristiques techniques du produit sans préavis.

Langue de référence : cette notice a été traduite de l'anglais. En cas de litige concernant l'interprétation de la notice, la version anglaise de la notice prévaudra.

Copyright © 2002 Navman NZ Limited, Nouvelle-Zélande. Tous droits réservés. NAVMAN est une marque déposée de Navman NZ Limited.

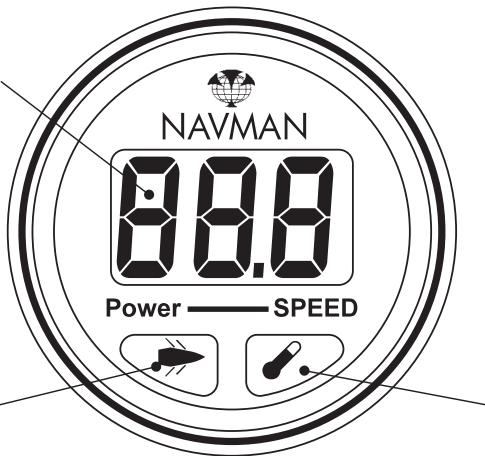

Dimensions

Montage

Percer un trou d'un diamètre de 51mm

Profondeur maximum côté cabine 95mm

Afficheur

Ecran cristaux liquides, 3 caractères

Face avant

Noire, ronde ou carrée (option)

Éclairage de l'écran

Rétro-éclairage optimisé par diodes rouges

• Etanchéité

Étanche au ruissellement

• Unités de vitesse et résolution

0.0-19 puis 20-50 en noeuds, milles nautiques ou kilomètres

• Loch journalier

0-999 milles nautiques, sauvegarde automatique, remise à zéro possible

(Résolution: 0.01 de 0.00-9.99 puis 0.1 de)

0-999 miles, sauvegarde automatique, remise à zéro possible

(Résolution: 0.01 de 0.00-9.99, 0.1 de 10.0-99.9, 1 de 100-999)

• Capteur de température

Thermistore de 10Kohm à 25°C

• Température de l'eau

0.0°C à 37.7°C (32^ à 99.9^)

• Alimentation

De 8 à 16.5 V. D. C.

• Consommation

70mA maximum

• Température de fonctionnement

0°C à 50°C (32^ à 122^)

Interférences RF

Conforme aux normes CE EMC EN50081-1 et EN50082-1.

Rétro-éclairage de l'écran pour la navigation de nuit

Diminuer une valeur

Emplacement

Le loch SPEED 2100 est destiné à être installé à l'extérieur ou dans la cabine. Choisissez une surface plane :

• à au moins 500 mm d'une radio visible pour l'homme de barre et l'équipage, protégée de tout risque de choc électrique pour les branchements électriques

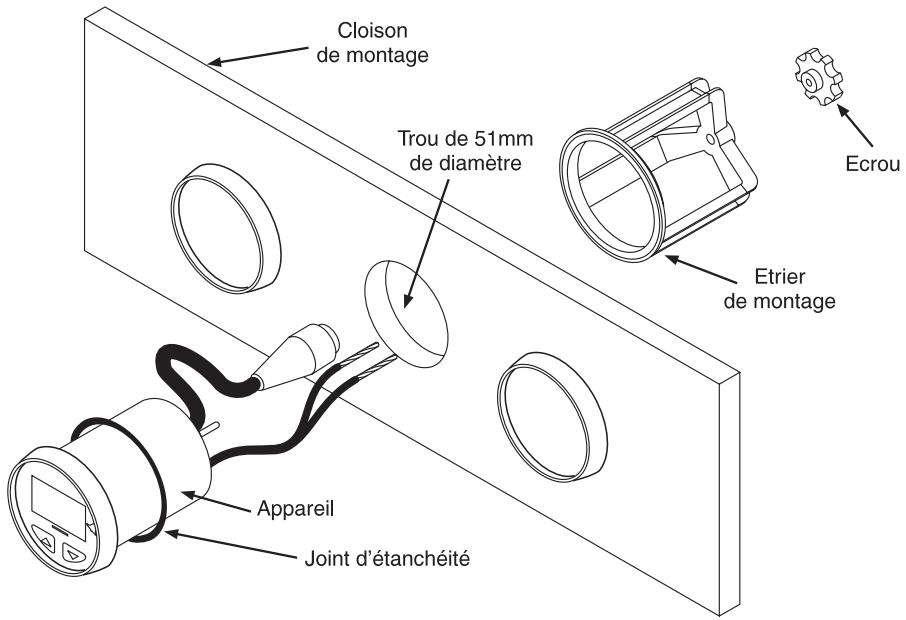

Montage

La cloison sur laquelle sera montée l'instrument doit mesurer entre 3mm et 19mm d'épaisseur.

• Percer un trou de montage d'un diamètre de 51mm à travers la cloison.
• Oter l'étrier de montage de l'appareil et insérer l'appareil dans le trou, la face arrêtée du boîtier contre la cloison.
• Faire glisser l'étrier de montage sur la partie arrêtée de l'appareil, visser l'écrou sur la tige et le serrer à fond.

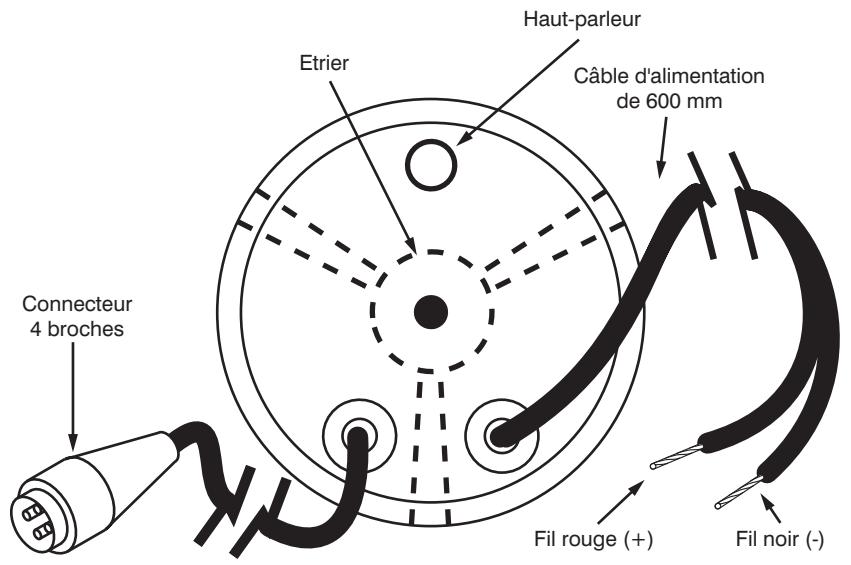

Câblage

• Tous les câbles électriques, y compris ceux du capteur, doivent être éloignés d'un alternateur ou de tout autre câble. É âbles d'alimentation électriques doivent être les plus courts possibles.
• Brancher le fil rouge au pôle positif de l'alimentation avec un fusible de 1 ampère ou un disjoncteur. Brancher le fil noir à la masse.
• Brancher le capteur de vitesse/tempsérature à la broche Fuji. En cas de besoin, des rallonges existent chez votre revendeur.

Simulation

Ce mode simule le fonctionnement de l'appareil. En mode simulation, les chiffres défilent au hasard.

Pour activer ce mode :

1. Allumer l'appareil
2. Appuyer sur la touche pendant 15 secondes jusqu'à ce que l'écran affiche Pd. L'écran affichera des vitesses au hasard.

TEMP

Appuyer pendant 15 secondes.

1. Pour quitter le mode simulation, appuyer sur la touche TEND pendant 15 secondes jusqu'à ce que l'écran affiche à nouveau Pd. L'écran reviendra à zéro.

TEMP

Appuyer pendant 15 secondes

L'appareil s'allume toujours en mode Speed.

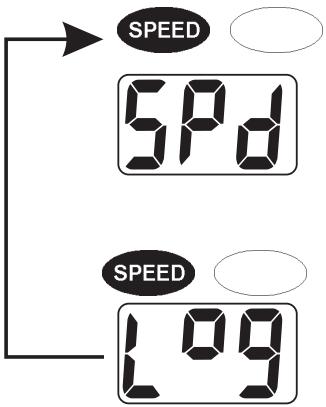

Modes

Appuyer sur la touche speed pour choisir entre les modes Vitesse 5 Pou Loch journalier LOg.

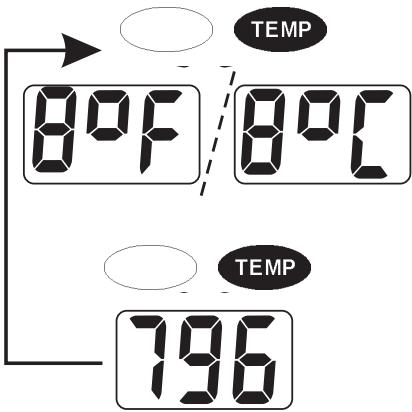

Pour afficher le loch total, appuyer et maintenir enfoncée la touche (TENP) et la relâcher pour revenir au mode température.

Remise à zéro du log journalier

Choisir le mode Loch journalier. Appuyer sur la touche SEED jusqu'à ce que l'écran affiche zéro.

Maintenir enfoncée

Autres fonctions

Une fois installé, l'appareil doit être étalonné afin que les données mesurées soient les plus précises possibles.

Sélection des unités de mesure

Le loch SPEED 2100 affiche la vitesse du bateau en noeuds (KTS), milles terrestres/heure (MPU) ou en kilometres/heure (KPH).

Pour changer l'unité de mesure, procédez ainsi:

1. Allumer l'appareil tout en appuyant sur la

touche SPEED

SPEED

Appuyer tout en allumant l'appareil

1. Quand l'appareil est allumé, relâcher la touche "PENE. L'écran indiquera l'unité d'affichage en cours :

KTS (nœuds marins)

MPH (mille/h)

KPH (kilomètre/h)

Remise à zéro du loch total.

Lors de la mise sous tension de l'appareil, appuyer sur les touches SPEED et TEND pendant au moins 30 secondes jusqu'à ce que le loch affiché soit remis à zéro.

SPEED

TEMP

Appuyer pendant 30 secondes

1. Appuyer sur les touches SPEED et TEND pour changer d'unité.
2. Pour quitter ce mode, appuyer simultanément sur les touches SPEED et TEND pendant une seconde.

SPEED

TEMP

Maintenir enfoncées pour quitter ce mode

L'écran affichera alors la vitesse actuelle dans l'unité choisie.

Étalonnage de la vitesse en fonction d'une vitesse connue

1. Sélectionner le mode Vitesse
2. Appuyer sur les touches SPEED et TEMP pendant 5 seconds.
3. Relâcher les touches lorsque l'écran affiche la mention suivante :

1. Lorsque le bateau navigue à une vitesse connue, appuyer sur la touche SPEED pour augmenter la vitesse affichée ou sur la touche TEND pour la diminuer.
2. Lorsque la vitesse correcte s'affiche, appuyer à nouveau sur les touches SPEED et TEND pendant 2 secondes.
3. Relâcher les deux touches lorsque l'écran affiche :

Étalonnage de la distance en fonction d'une distance connue.

1. Choisir le mode Loch journalier
2. Appuyez sur les touches SPEED et TEMP pendant 5 secondes.
3. Relâcher les deux touches lorsque l'écran affiche :

1. L'affichage de la distance parcourue reviendra à 0.0.
2. Parcourez une distance connue
3. Si l'écran affiche une distance différente de la distance parcourue, appuyez sur la touche GFRD pour augmenter la distance affichée ou sur la touche TEPD pour diminuer cette valeur.
4. Lorsque la distance affichée est correcte, appuyer à nouveau sur les touches speed et temp pendant 2 secondes.
5. Relâcher les deux touches lorsque l'écran affiche :

Sélection des unités de température

Lors de la mise sous tension de l'appareil, appuyez sur la touche TEMP et maintenez-la enfonnée. L'écran affichera l'unité de température.

Appuyez sur la touche SPEED ou TEMP jusqu'à ce que l'unité désirée apparaisse. Appuyez sur les touches SPEED et TEMP pendant 2 secondes. L'unité de température en mémoire s'affiche.

Étalonnage de la température

Pour étalonner la température :

1. Sélectionner le mode Température
2. Appuyez sur les touches SPEED et TEMP pendant 5 seconds.
3. Relâchez les deux touches lorsque l'écran affiche :

Appuyez pendant 5 secondes

1. Si la température affichée n'est pas correcte, appuyez sur la touche SPEED pour augmenter la valeur affichée ou sur la touche TEMP pour la diminuer.
2. Lorsque la valeur affichée est correcte, appuyez à nouveau sur les touches SPEED et TEMP pendant 2 secondes.
3. Relâchez les deux touches lorsque l'affichage suivant apparait :

Pas d'affichage

1. Vérifier les branchements, les polarités et la tension avec un voltmètre
2. Vérifier le fusible

La vitesse ou la distance ne s'affiche pas

Vérifier que la roue à aube du capteur n'est pas bloquée et qu'elle est propre.

La vitesse affichée est supérieure ou inférieure

1. Vérifier l'étanchéité
2. Contrôler la roue d'aube.

La vitesse affichée est instable lorsqu'le bateau rouge

1. Vérifier que le capteur est correctement aligné arrêté/avant
2. Vérifiez l'installation ; il est possible que le flux d'eau au niveau du capteur soit trop perturbé.

La vitesse affichée n'est instable que lorsque le moteur fonctionne

1. Repasser les câbles d'alimentation et du capteur. Éviter de les laisser proches des fils de démarrage et des câbles de la batterie.
2. Ajouter un condensateur de filtrage sur la borne positive de la bobine d'allumage.
3. Ajouter un antiparasite à l'alternateur
4. Remplacer les bougies par des bougies antiparasites.

La température ne s'affiche pas ou l'affichage est mauvais

1. Vérifier l'étalonnage
2. Contrôler que le câble n'est pas sectionné.

Mode de simulation

Lors de la mise sous tension, lorsque tous les segments de l'afficheur s'allument, l'appareil est alors en mode simulation.
