ALLSTOR - Chauffe-eau VAILLANT - Notice d'utilisation et mode d'emploi gratuit

Marque	VAILLANT
Modèle	ALLSTOR (série VPA)
Type de produit	Ballon multifonction pour sources d'énergie combinées (pompe à chaleur, solaire, chaudière)
Modèles disponibles	VPA 500 (500 L), VPA 750 (750 L), VPA 1000 (1000 L), VPA 1500 (1500 L)
Volume d'eau de chauffage	500 à 1500 L selon modèle
Volume d'eau sanitaire	40 à 56 L selon modèle
Hauteur totale (avec isolation)	1840 mm (VPA 500) à 2290 mm (VPA 1500)
Diamètre (avec isolation)	850 mm (VPA 500) à 1200 mm (VPA 1500)
Poids à vide (sans emballage)	190 à 276 kg selon modèle
Poids en service (rempli)	690 à 1776 kg selon modèle
Pression de service côté eau sanitaire	6 bars max.
Pression de service côté chauffage	3 bars max.
Température maximale admissible	95 °C
Alimentation électrique (chauffage d'appoint)	230 V monophasé (3 kW) ou 3 x 400 V triphasé (6 ou 9 kW)
Fonctions principales	Production d'eau chaude sanitaire et stockage pour chauffage ; compatible pompe à chaleur, solaire, chaudière
Entretien	Nettoyage extérieur avec chiffon humide ; vidange et purge par professionnel ; entretien annuel recommandé
Sécurité	Groupe de sécurité 6 bars obligatoire ; mitigeur thermostatique recommandé ; protection antigel par vidange
Accessoires	Thermoplongeur électrique, échangeur solaire, lance de circulation, groupe de sécurité
Garantie constructeur (France)	2 ans avec entretien annuel obligatoire par professionnel
Raccordements	Eau sanitaire : Rp 1" ; chauffage : Rp 1 1/4" ou 1 1/2" selon modèle

FOIRE AUX QUESTIONS - ALLSTOR VAILLANT

Quels sont les modèles disponibles dans la gamme ALLSTOR ?

La gamme ALLSTOR comprend quatre modèles de la série VPA : VPA 500 (500 L), VPA 750 (750 L), VPA 1000 (1000 L) et VPA 1500 (1500 L).

Quelle est la pression maximale admissible côté eau sanitaire ?

La pression maximale admissible côté eau sanitaire est de 6 bars. Il est impératif d'installer un groupe de sécurité adapté pour ne pas endommager le tuyau ondulé en inox.

Comment remplir et purger le ballon ?

Pour le remplissage côté chauffage, ouvrez le robinet de purge (ref. 22) et remplissez jusqu'à purger l'air. Côté eau sanitaire, ouvrez le point de puisage le plus haut pour évacuer l'air, puis remplissez jusqu'à la pression nominale. Veillez à ne pas dépasser 6 bars côté sanitaire.

Quels générateurs de chaleur peuvent être combinés avec le ballon ALLSTOR ?

Le ballon peut être combiné avec une pompe à chaleur, des capteurs solaires, une chaudière à gaz, mazout ou combustible solide, et un thermoplongeur électrique en appoint.

Dois-je installer un mitigeur thermostatique ?

Oui, il est impératif d'installer un mitigeur thermostatique sur la conduite d'eau sanitaire, surtout en présence d'un appoint solaire ou électrique, car la température peut dépasser 60 °C et causer des brûlures.

Comment nettoyer le ballon ALLSTOR ?

Nettoyez l'extérieur du ballon avec un chiffon humide et un peu de savon doux. N'utilisez pas de détergents abrasifs qui pourraient endommager l'isolation.

Comment protéger le ballon contre le gel ?

Si le ballon reste hors service dans une pièce non chauffée (par exemple pendant les vacances d'hiver), il doit être complètement vidangé par un professionnel pour éviter les dégâts dus au gel.

Quelle est la garantie constructeur en France ?

La garantie constructeur est de 2 ans, sous réserve d'une installation par un professionnel qualifié et d'un entretien annuel effectué par un professionnel dès la première année d'utilisation.

Quels accessoires sont disponibles pour le ballon ALLSTOR ?

Les accessoires incluent : thermoplongeur électrique (3, 6 ou 9 kW), échangeur thermique solaire, lance de circulation (VWZ CL), et groupe de sécurité pour pressions inférieures ou supérieures à 4,8 bars.

Comment vidanger le ballon ?

Pour vidanger, fixez un flexible au robinet de vidange (ref. 9) et ouvrez-le. Ouvrez ensuite le robinet de purge (ref. 22) pour faciliter l'écoulement. Après vidange, refermez les robinets. Confiez cette opération à un professionnel.

MODE D'EMPLOI ALLSTOR VAILLANT

Téléfax: (026) 409 72 - 19

Postfach 86

Riedstrasse 10

CH-8953 Dietikon 1/ZH

Téléphone: (044) 744 29 - 29

Téléfax: (044) 744 29 - 28

Case postale 4

CH-1752 Villars-sur-Glâne 1

Téléphone: (026) 409 72 - 10

Téléfax: (026) 409 72 - 14

Pour l'installateur et l'utilisateur

Notice d'installation et consignes pour l'utilisateur allISTOR

Ballon pour sources d'énergie combinées

VPA

1 Remarques relatives à la documentation...... 3

1.1 Conservation des documents 3 1.2 Symboles utilisés 3 1.3 Validité de la notice 3

2 Description de l'appareil 3

2.1 Utilisation conforme 3 2.2 Construction 3 2.3 Raccords 8 2.4 Conformité aux directives 9 2.5 Vue d'ensemble des différents modèles 9 2.6 Plaque signalétique 9

3 Consignes de sécurité et réglementations.... 9

3.1 Prescriptions, règlementations et directives.... 9 3.1.1 Suisse 9 3.1.2 France 9

4 Montage et installation. 10

4.1 Colisage 10 4.2 Accessoires (non disponibles dans tous les pays) 10 4.3 Consignes d'installation 10 4.5 Dimensions 12 4.6 Choix de l'emplacement 13 4.7 Distances minimales requises 13 4.8 Déballage et installation de l'appareil 13 4.9 Montage des raccords et des sondes 13 4.10 Pose de l'isolation 13

5 Mise en service 15

5.1 Remplissage et purge du ballon multifonction 15 5.1.1 Remplissage du ballon côté chauffage 15 5.1.2 Remplissage du ballon côté eau sanitaire 15 5.2 Remise à l'utilisateur 15

6 Entretien 15

6.1 Purge de l'échangeur thermique 16 6.2 Débourbage du réservoir 16 6.3 Vidange du réservoir 16

7 Recyclage et élimination 16

7.1 Appareil 16 7.2 Emballage 16

8 Garantie et service après-vente 16

8.1 Garantie constructeur (Suisse) 16 8.2 Garantie constructeur (France) 16 8.3 Vaillant GmbH Werkskundendienst (Suisse) 16

10 Consignes pour l'utilisateur 17

10.1 Nettoyage 17 10.2 Protection antigel 17 10.3 Entretien 17

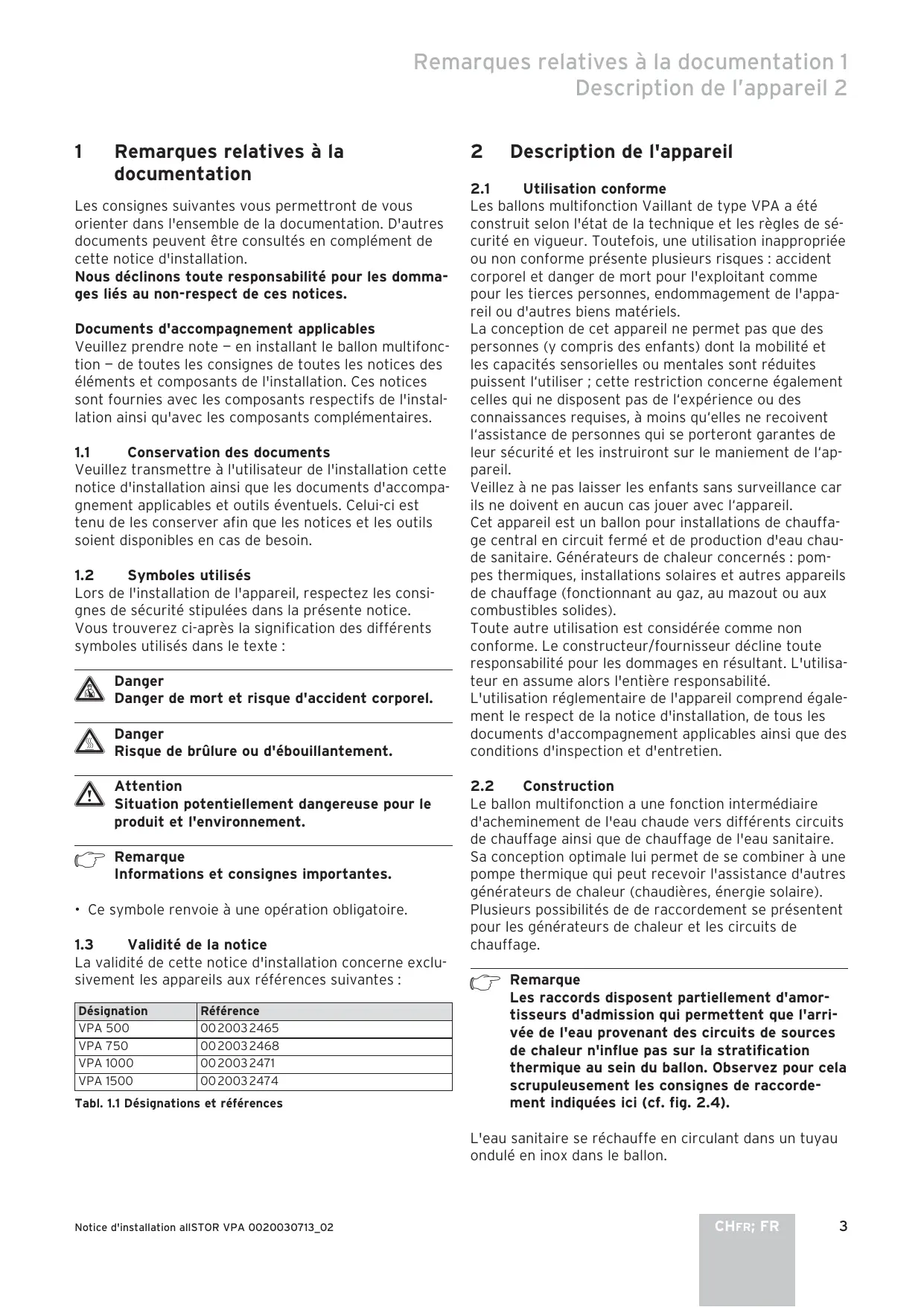

1 Remarques relatives à la documentation

Les consignes suivantes vous permettront de vous orienter dans l'ensemble de la documentation. D'autres documents peuvent être consultés en complément de cette notice d'installation.

Nous déclinons toute responsabilité pour les dommages liés au non-respect de ces notices.

Documents d'accompagnement applicables

Veuillez prendre note - en installant le ballon multifonction - de toutes les consignes de toutes les notices des éléments et composants de l'installation. Ces notices sont fournies avec les composants respectifs de l'installation ainsi qu'avec les composants complémentaires.

1.1 Conservation des documents

Veuillez transmettre à l'utilisateur de l'installation cette notice d'installation ainsi que les documents d'accompagnement applicables et outils éventuels. Celui-ci est tenu de les conserver afin que les notices et les outils soient disponibles en cas de besoin.

1.2 Symboles utilisés

Lors de l'installation de l'appareil, respectez les consignes de sécurité stipulées dans la présente notice.

Vous trouverez ci-après la signification des différents symboles utilisés dans le texte :

Danger

Danger de mort et risque d'accident corporel.

Danger

Risque de brûlure ou d'ébouillantement.

Attention

Situation potentiellement dangereuse pour le produit et l'environnement.

Remarque

Informations et consignes importantes.

• Ce symbole renvoie à une opération obligatoire.

1.3 Validité de la notice

La validité de cette notice d'installation concerne exclusivement les appareils aux références suivantes :

Tabl. 1.1 Désignations et références

Désignation	Référence
VPA 500	0020032465
VPA 750	0020032468
VPA 1000	0020032471
VPA 1500	0020032474

2.1 Utilisation conforme

Les ballons multifonction Vaillant de type VPA ont été construits selon l'état de la technique et les règles de sécurité en vigueur. Toutefois, une utilisation inappropriée ou non conforme présente plusieurs risques : accident corporel et danger de mort pour l'exploitant comme pour les tierces personnes, endommagement de l'appareil ou d'autres biens matériels.

La conception de cet appareil ne permet pas que des personnes (y compris des enfants) dont la mobilité et les capacités sensorielles ou mentales sont réduites puissent l'utiliser; cette restriction concerne également celles qui ne disposent pas de l'expérience ou des connaissances requises, à moins qu'elles ne reçoivent l'assistance de personnes qui se porteront garantes de leur sécurité et les instruiront sur le maniement de l'appareil.

Veillez à ne pas laisser les enfants sans surveillance car ils ne doivent en aucun cas jouer avec l'appareil.

Cet appareil est un allon pour installations de chauffage central en circuit fermé et de production d'eau chaude sanitaire. Générateurs de chaleur concernés : pompes thermiques, installations solaires et autres appareils de chauffage (fonctionnant au gaz, au mazout ou aux combustibles solides).

Toute autre utilisation est considérée comme non conforme. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultat. L'utilisateur en assume alors l'entière responsabilité.

L'utilisation réglementaire de l'appareil comprend également le respect de la notice d'installation, de tous les documents d'accompagnement applicables ainsi que des conditions d'inspection et d'entretien.

2.2 Construction

Le ballon multifonction a une fonction intermédiaire d'acheminement de l'eau chaude vers différents circuits de chauffage ainsi que de chauffage de l'eau sanitaire.

Sa conception optimale lui permet de se combiner à une pompe thermique qui peut recevoir l'assistance d'autres générateurs de chaleur (chaudières, énergie solaire).

Plusieurs possibilités de raccordement se présentent pour les générateurs de chaleur et les circuits de chauffage.

Remarque

Les raccords disposent partiellement d'amortisseurs d'admission qui permettent que l'arrivée de l'eau provenant des circuits de sources de chaleur n'influe pas sur la stratification thermique au sein du ballon. Observe pour cela scrupuleusement les consignes de raccordement individuées ici (cf. fig. 2.4).

L'eau sanitaire se réchauffe en circulant dans un tuyau ondulé en inox dans le ballon.

Vous avez la possibilité de monter en option un échangeur thermique solaire (VPA WT) – disponible en accessoire – sur la bride. Un système de stratification stratifie l'eau de chauffage chauffée par cet échangeur et cela, en fonction des couches de température dans le gallon. Vous avez de plus la possibilité de monter un thermoplongeur électrique (en tant qu'accessoire) comme chauffage d'appoint.

Le gallon dispose de neuf douilles souduées pour le raccordement des sondes ainsi que d'un manchon pour un thermomètre.

Un manchon de vidange sur le côté des manchons de raccordement sert au débourbage du gallon dont il atteint le fond.

Ci-dessous, quelques exemples des variations de structure possibles. La figure 2.1 représente un allon multifonction combiné à une pompe thermique. Une vanne externe à trois voies (comprise dans le colisage) raccorde le dispositif hydrauliquement et alimente selon les besoins la zone de réserve d'eau chaude (dérivation « A ») ou le volume tampon de chauffage (dérivation « B »). Cette fonction assiste côté retour la vanne à trois voies intégrée à la pompe thermique.

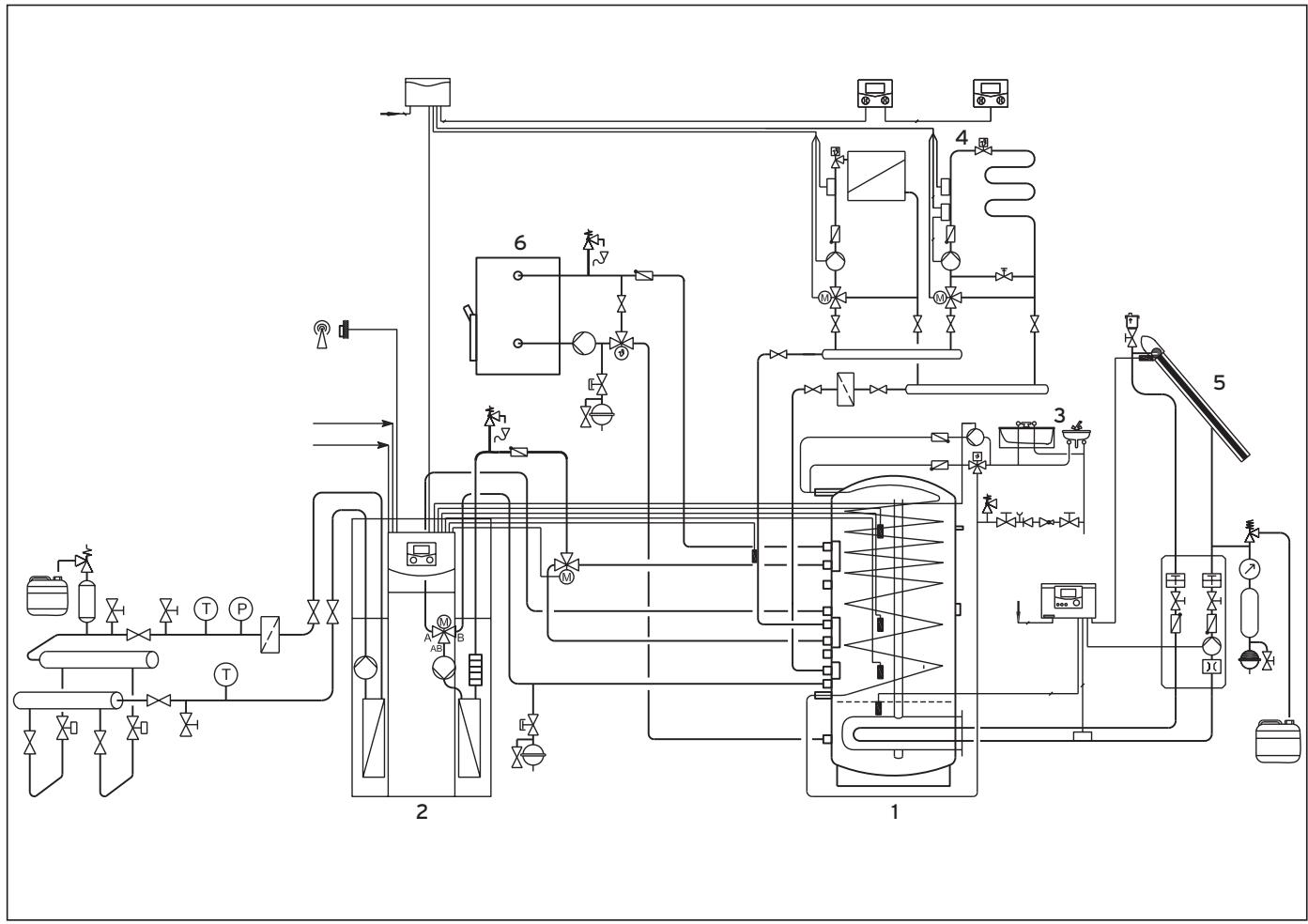

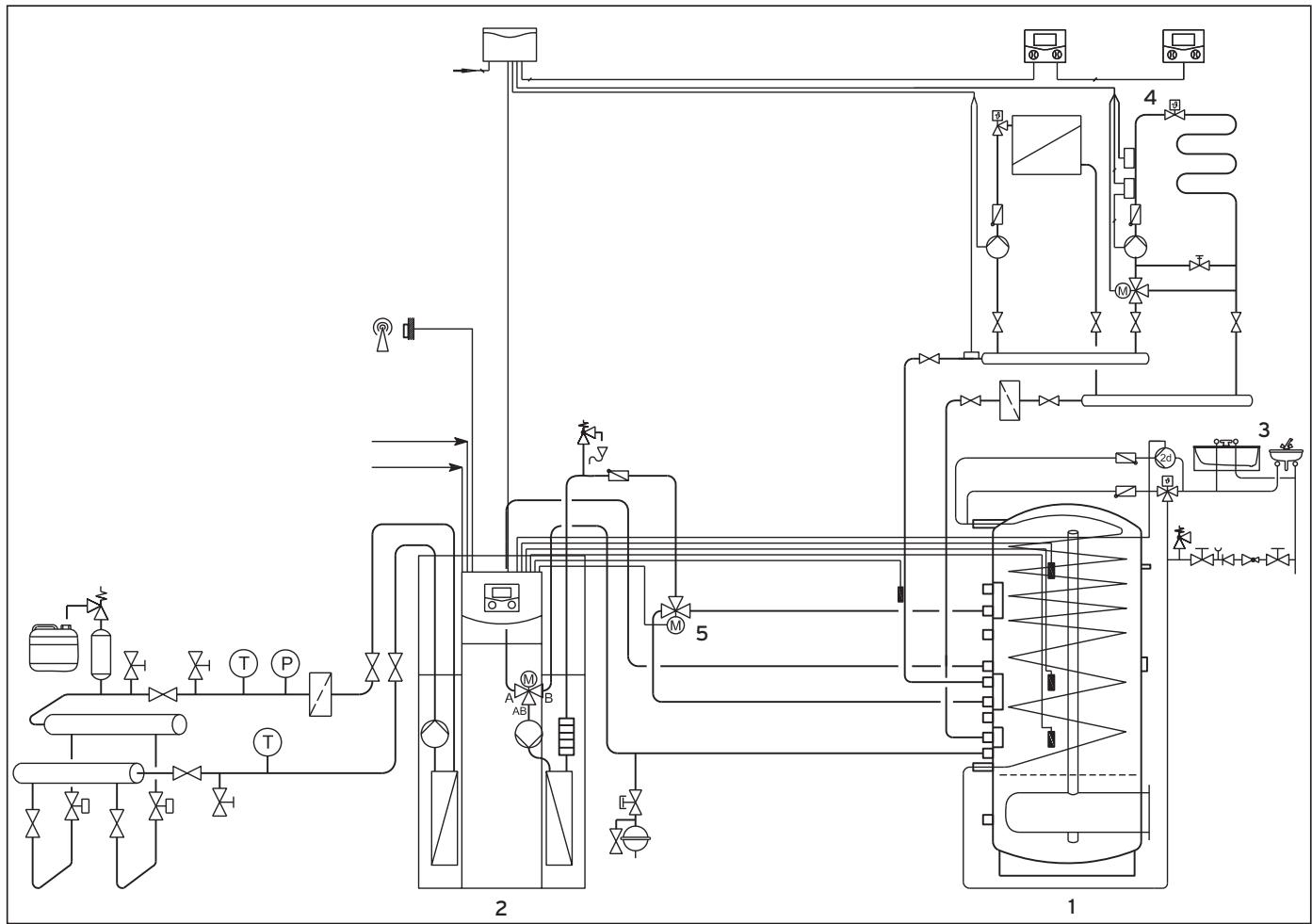

Fig. 2.1 Production d'eau chaude sanitaire et d'eau de chauffage avec pompe thermique

Légende de la fig. 2.1:

1 Ballon multifonction VPA 2 Pompe thermique 3 Point de raccordement d'eau sanitaire 4 Circuit de chauffage 5 Vanne externe à trois voies (comprise dans le colisage)

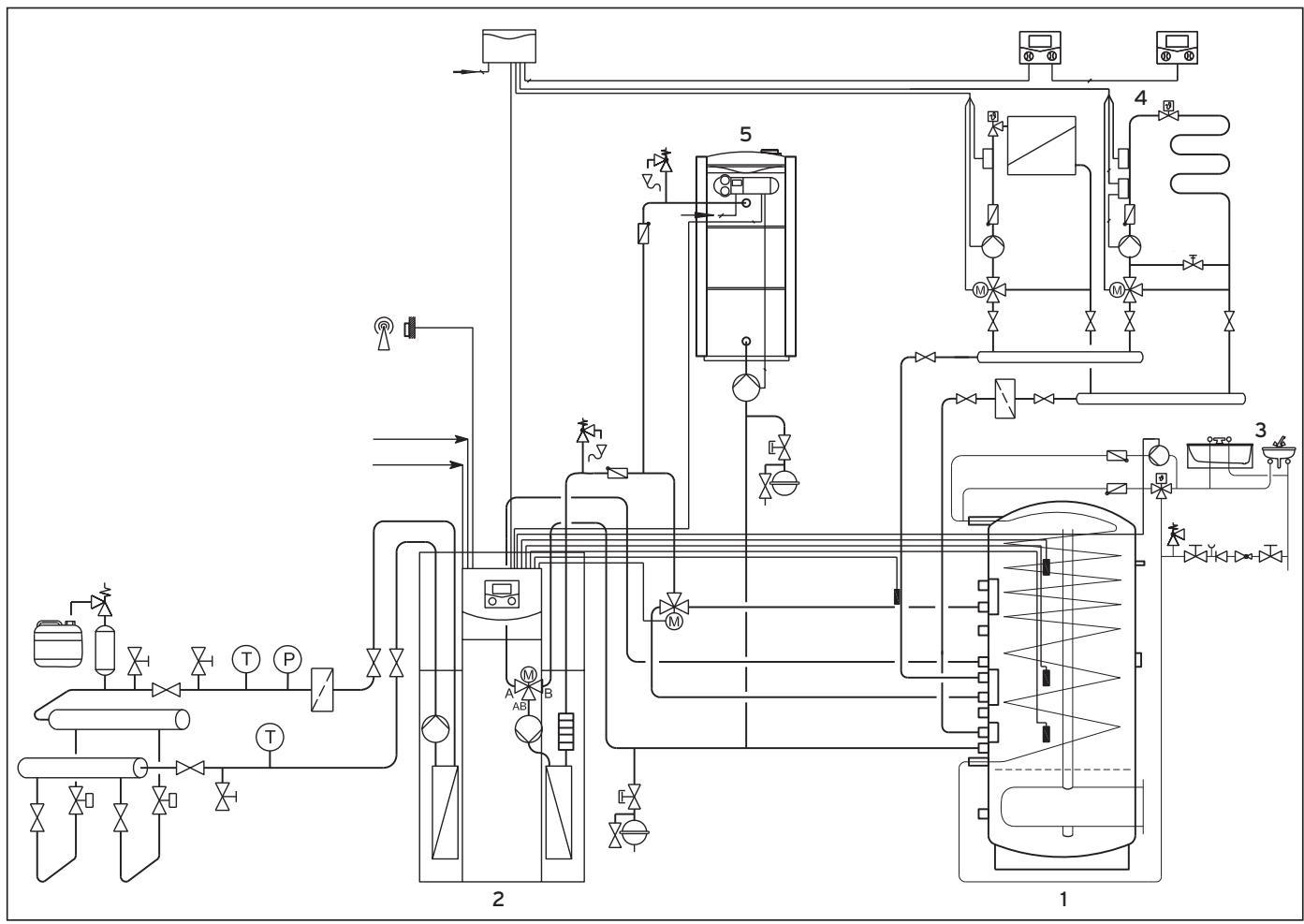

La figure 2.2 représente le gallon multifonction avec pompe thermique, chauffage solaire et chaudière à combustible solide. Cette dernière fonctionne de manière autonome par rapport à la pompe thermique ; le raccordement hydraulique s'effectue comme sur l'illustration. Portez votre attention sur :

• le retour de la chaudière à combustible solide sur le manchon de vidange inférieur;
• le fait que des clapets doivent être installés pour la chaudière à combustible solide et la pompe thermique.

Fig. 2.2 Production d'eau chaude sanitaire et d'eau de chauffage avec pompe thermique, appoint d'énergie solaire et chaudière à combustible solide

Légende de la fig. 2.2:

1 Ballon multifonction VPA 2 Pompe thermique 3 Point de raccordement d'eau sanitaire 4 Circuit de chauffage 5 Capteur solaire avec régulateur 6 Chaudière à combustible solide

La figure 2.3 représente le gallon multifonction avec pompe thermique et chaudière à mazout (ou à gaz) ; cette dernière est raccordée comme chaudière de charge de pointe dont le système électronique de la pompe thermique détermine la connexion ou la déconnexion. Le raccordement hydraulique s'effectue – parallèlement à la pompe thermique – sur le départ commun, avant la vanne à trois voies, directement côté retour sur le gallon multifonction. Fig. 2.3 Production d'eau chaude sanitaire et d'eau de chauffage avec pompe thermique et chaudière à mazout

Légende de la fig. 2.3:

1 Ballon multifonction VPA 2 Pompe thermique 3 Point de raccordement d'eau sanitaire 4 Circuit de chauffage 5 Chaudière à mazout (ou à gaz)

2.3 Raccords

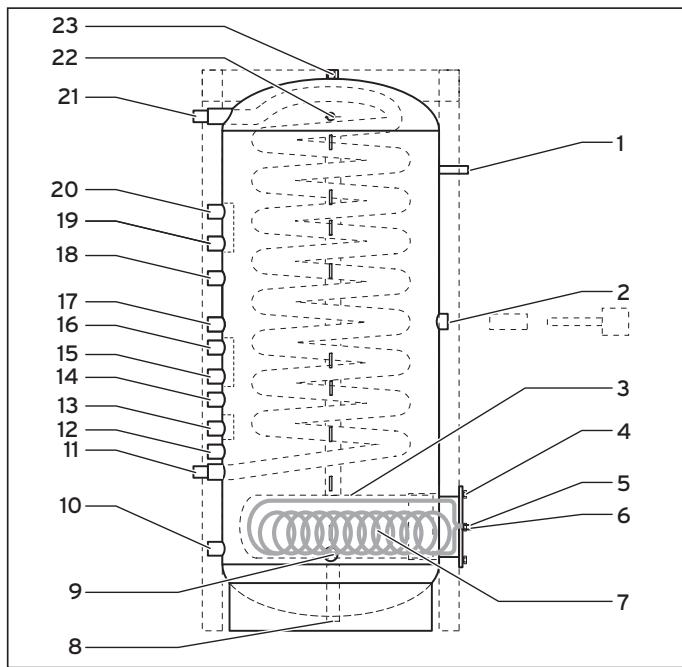

Fig. 2.4 Raccords tuyauterie, vue gauche

Légende de la fig. 2.4 : Tabl. 2.1 Raccords et dimensions

Réf. raccord		VPA 500	VPA 750	VPA 1000	VPA 1500
1	Manchon thermomètre	Rp 1/2"	Rp 1/2"	Rp 1/2"	Rp 1/2"
2	Manchon pour thermoplongeur électrique additionnel (accessoire)	Rp 2"	Rp 2"	Rp 2"	Rp 2"
3	Unité stratification	-	x	x	x
4	Raccord bride	12 x M12	12 x M12	12 x M12	12 x M12
5	Raccord solaire 1	G 3/4"	G 1"	G 1"	G 1"
6	Raccord solaire 2	G 3/4"	G 1"	G 1"	G 1"
7	Echangeur thermique solaire (accessoire)	-	-	-	-
8	Manchon acheminement (fermé)	Rp 3/4"	Rp 3/4"	Rp 3/4"	Rp 3/4"
9	Raccord replissage/vidange/débourbage	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
10	Retour pompé thermique chauffage (ballon sans appoint énergie solaire) ou retour combustible solide	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
11	Eau froide (eau sanitaire)	Rp 1"	Rp 1"	Rp 1"	Rp 1"
12	Retour pompé thermique chauffage (ballon avec appoint énergie solaire)	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
13	Retour chauffage sol	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
14	Non utilisé	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
15	Départ pompé thermique chauffage	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
16	Départ chauffage sol	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
17	Retour pompé thermique eau chaude	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
18	Non utilisé	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
19	Départ pompé thermique eau chaude (avec combustible solide)	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
20	Départ combustible solide, départ pompé thermique eau chaude	Rp 11/4"	Rp 11/4"	Rp 11/4"	Rp 11/2"
21	Eau chaude (eau sanitaire) avec échangeur thermique interieur	Rp 1"	Rp 1"	Rp 1"	Rp 1"
22	Purge	Rp 1/2"	Rp 1/2"	Rp 1/2"	Rp 1/2"
23	Manchon acheminement (fermé)	Rp 3/4"	Rp 3/4"	Rp 3/4"	Rp 3/4"

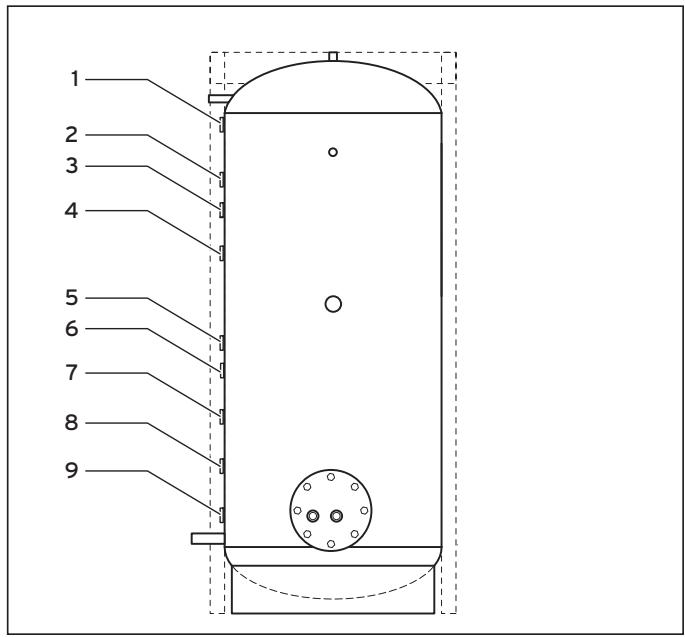

Fig. 2.5 Raccord sonde, vue avant

Légende de la fig. 2.5:

1 Non utilisé 2 Non utilisé 3 Non utilisé 4 Sonde eau chaude (SP) 5 Sonde activation pompe thermique (VF1) 6 Non utilisé 7 Sonde désactivation pompe thermique (RF1) 8 Capteur solaire 9 Sonde désactivation pompe thermique (RF1) pour ballon sans appoint énergie solaire

2.4 Conformité aux directives

Nous attestons que notre produit a été fabriqué conformément à la directive européenne relative aux appareils sous pression.

2.5 Vue d'ensemble des différents modèles

Nous livrons quatre formats de ballon multifonction :

Tabl. 2.2 Vue d'ensemble des différents modèles

Type	Volume du gallon	Convenant pour surface capteurs solaires	WT solaire possible
VPA 500	500 litres	≤15 m2	VPA WT 15
VPA 750	750 litres	<20 m2	VPA WT 15 ou VPA WT 20
VPA 1000	1000 litres	<20 m2	VPA WT 15 ou VPA WT 20
VPA 1500	1500 litres	<20 ou <30 m2	VPA WT 20 ou VPA WT 30

2.6 Plaque signalétique

La plaque signalétique du gallon multifonction est apposée en usine au dos du gallon multifonction, sous l'iso-lation. Une plaque signalétique jointe sera collée sur l'iso-lation après le montage.

3 Consignes de sécurité et réglementations

Seul un professionnel agréé est habilité à procéder au montage, à l'installation, au réglage, à l'entretien et à la réparation de l'appareil; celui-ci assume également la responsabilité d'une installation conforme ainsi que de la première mise en service.

Attention

Risque d'endommagement.

La valeur de pression maximale autorisée du gallon multifonction est de 6 bars côté eau sanitaire. Une valeur supérieure déformerait le tuyau ondulé en inox, ce qui endommagerait le côté eau sanitaire qui aurait par conséquent des fuites.

Attention

Risque de gel.

Un gallon qui reste hors service pendant une longue période (p. ex. pendant les vacances d'hiver) dans une pièce non chauffée doit être complètement vidangé afin d'éviter que le gel ne l'endommage.

3.1.1 Suisse

L'installation de l'appareil doit être effectuée par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Directives techniques de la SSIGE concernant les installations de gaz et d'eau
• Directives de la police du feu
• Directives de l'AEAI
• Directives techniques de l'entreprise compétente en matière de distribution de gaz et d'eau
• Règlement de construction des cantons
• Directives de la SSIGE en matière de locaux de chaufferie
• Directives des cantons
• Règles techniques pour installation à gaz DVGW-TRGI 1986 (dans la version en vigueur) Wirtschafts- und Verlagsgesellschaft Gas und Wasser m. b. H., Bonn Normes DIN
• DIN 4701, règles pour le calcul des besoins calorifiques de bâtiments
• DIN 4751 Bl. 3 - équipements techniques de sécurité pour installations de chauffage avec températures de Départ jusqu'à 110°C.

Décrets, normes, directives

Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-dessous doivent être respectés dans leur version actuellement en vigueur.

Norme NF C 15-100 relative à l'installation des appareils raccordés au réseau électrique.

4 Montage et installation

Norme NF C 73-600 relative à l'obligation de raccordement des appareils électriques à une prise de terre. PR EN 12977-3

Les installations solaires thermiques et leurs composants ; les installations préfabriquées spécifiques aux clients, 3ème partie : analyse de performance des ballons d'eau chaude.

PrEN 12897

Prescriptions d'approvisionnement en eau pour installations avec ballons d'eau chaude, indirectement chauffées et non ventilées (fermées).

PrEN 806-1

Règles techniques concernant les installations d'eau potable dans des bâtiments fournissant de l'eau pour la consommation humaine, la première partie : généralités.

PrEN 1717

Prévention de la présence d'impuretés dans les installations d'eau potable et exigences générales relatives aux dispositifs de sécurité prévenant la présence d'impuretés dues au reflux dans l'eau potable.

EN 60335-2-21

Appareils électriques de sécurité pour usages domestiques et similaires, 2ème partie : exigences particulières

concernant les chauffe-eaux (ballons d'eau chaude et chauffe-eaux) ; (IEC 335-2-21 : 1989 et compléments 1 ; 1990 et 2 ; 1990, mise à jour).

4 Montage et installation

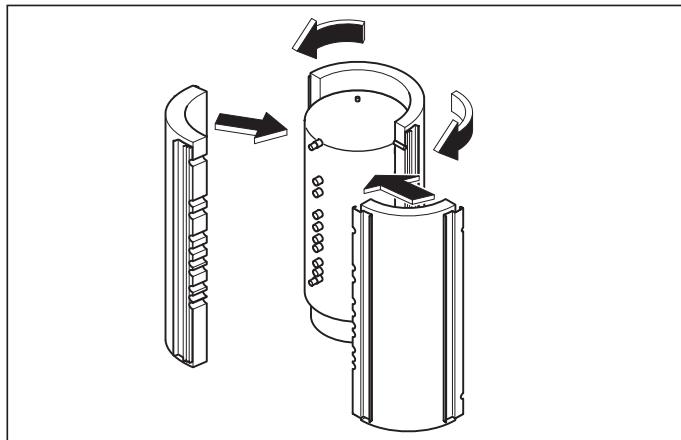

Nous livrons le gallon multifonction avec une isolation emballée séparément dans une unité d'emballage.

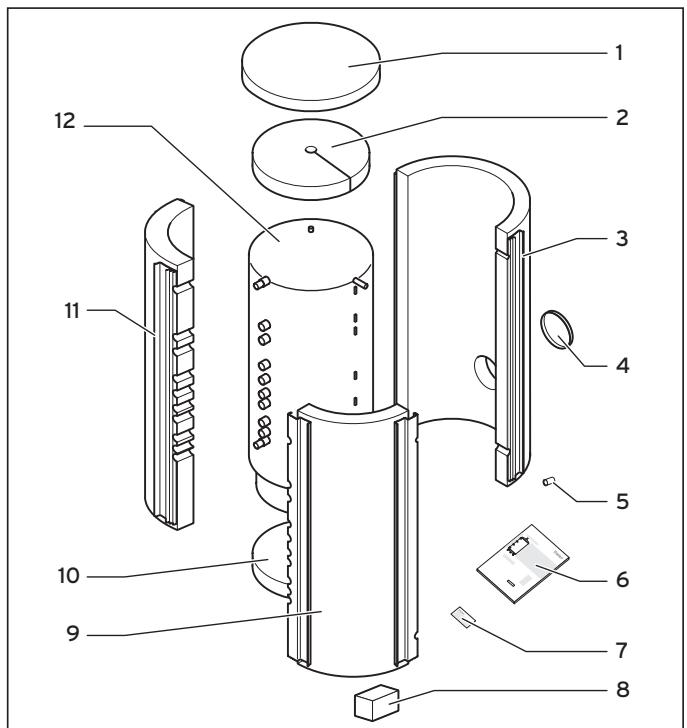

4.1 Colisage Fig. 4.1 Colisage

Assurez-vous que le colisage du gallon est complet et dans un état irréprochable.

Tabl. 4.1 Colisage

Réf.	Quantité	Désignation
1	1	Couvercle
2	1	Rembourse supérieur
3	1	Grande coque isolation (avant)
4	1	Bouchon protecteur pour bride échangeur thermique solaire
5	1	Obturator plastique pour ouverture thermomètre
6	1	Notice installation
7	1	Autocollant plaque signalétique
8	1	Vanne 3 voies externe
9	1	Petite coque isolation (arrière/droite)
10	1	Rembourse sol
11	1	Petite coque isolation (arrière/gauche)
12	1	Ballon multifonction VPA

4.2 Accessoires (non disponibles dans tous les pays)

Les accessoires suivants sont livrables pour le balloon multifonction VPA :

• lance de circulation VWZ CL;
• chauffage électrique additionnel;
• groupe de sécurité pour pressions de raccordement inférieures à 4,8 bars (réf. 000 473) ou groupe de sécurité pour pressions de raccordement supérieures à 4,8 bars avec détendeur (réf. 000 474).

Danger

Risque d'ébouillantement.

Installez impérativement un mitigeur thermostatique sur les ballons avec appoint d'énergie solaire. Nous recommandons également cette opération sur les systèmes sans appoint d'énergie solaire.

Un mitigeur thermostatique est aussi indispensable si vous installez un chauffage électrique additionnel.

Échangeur thermique solaire

Nous livrons un échangeur thermique propre pour les ballons à chauffage solaire. Montez l'échangeur thermique avant de poser l'isolation sur le gallon. Vous trouvez dans la notice d'installation jointe à l'échangeur thermique les étapes de montage de ce dernier.

À la suite de ce montage, montez des rallonges sur les raccords de tuyauterie de l'échangeur (longueur : env. 100 mm, à installer par l'exploitant) afin de permettre le montage ultérieur du couvercle d'isolation de la bride.

Chauffage électrique additionnel

Vous avez de plus la possibilité d'intégrer un thermoplongeur électrique (en tant qu'accessoire) au raccord (réf. 2) comme chauffage d'appoint. Une rallonge de manchon compatible avec l'isolation est jointe au thermoplongeur électrique à la livraison. Brisez d'abord le point de rupture avant de monter le thermoplongeur électrique sur la coque d'isolation avant.

L'ordre de montage du thermoplongeur électrique doit être le suivant :

• vissez la rallonge de manchon dans le manchon du gallon;
• montez l'isolation sur le gallon (cf. chap. 4.10);
• vissez le thermoplongeur électrique dans la rallonge de manchon.

Danger

Risque d'ébouillantement.

Installez un mitigeur thermostatique (cf. fig. 2.2) dans la conduite d'eau sanitaire car la température peut dépasser les 60°C dans le ballon.

Attention

Risque d'endommagement.

Utilisez exclusivement l'un des thermoplongeurs électriques de Vaillant mentionnés ici ; des appareils d'autre origine ne sont pas autorisés pour des raisons de modèle et de conditions de fonctionnement.

Trois puissances de thermoplongeur électrique sont disponibles :

Tabl. 4.2 Thermoplongueur électrique : alimentation et compatibilité

	3 kW	6 kW	9 kW
Type	VWZ EA 3	VWZ EA 6	VWZ EA 9
Réf.	00 2003 6086	00 2003 6087	00 2003 6088
Alimentation	230 V	3 x 400 V	3 x 400 V
Convient pour
VPA 500	x	x	-
VPA 750	x	x	-
VPA 1000	x	x	x
VPA 1500	x	x	x

Remarque

Notez que le thermoplongeur électrique à 9 kW du VPA 500 et du VPA 750 n'est pas compatible.

Groupe de sécurité côté eau sanitaire

Notez que la pression d'exploitation maximale admissible du côté eau sanitaire est de 6 bars. Dans le cas

contraire, une valeur supérieure déformerait le tuyau ondulé en inox, ce qui endommagerait le côté eau sanitaire qui aurait par conséquent des fuites. Montez pour cela côté eau sanitaire un groupe de sécurité convenant pour 6 bars (à installer par l'exploitant). Les groupes de sécurité pour pressions de raccordement inférieures à 4,8 bars (réf. 000 473) ou pour pressions de raccordement supérieures à 4,8 bars (réf. 000 474) avec détendeur sont compatibles.

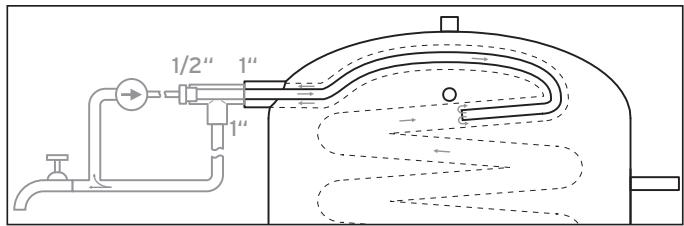

Kit circulation VWZ CL

Vous avez la possibilité de monter côté eau sanitaire une lance de circulation (réf. 0020036089) afin d'équilibrer la température de vos conduites d'eau sanitaire. L'exploitant doit fournir et monter une pompe de circulation ainsi qu'un clapet anti-retour. Vous avez la possibilité de régler la commande programmée de cette pompe de circulation par la pompe thermique (cf. notices de la pompe thermique).

Fig. 4.2 lance de circulation

Purgeur

Vous avez la possibilité de monter un robinet de vidange/remplissage sur le manchon de purge (cf. fig. 2.4, ref. 20) pour évacuer l'air au besoin lors de l'installation du gallon.

Remarque

Effectuez la purge de manière ponctuelle et au point le plus élevé du gallon ; un purgeur automatique à cet endroit n'aurait en effet.

Thermomètre analogue

Vous avez la possibilité de monter un thermomètre externe (à fournir par l'exploitant) dans le manchon de raccord (réf. 1, cf. fig. 2.4).

4.5 Dimensions

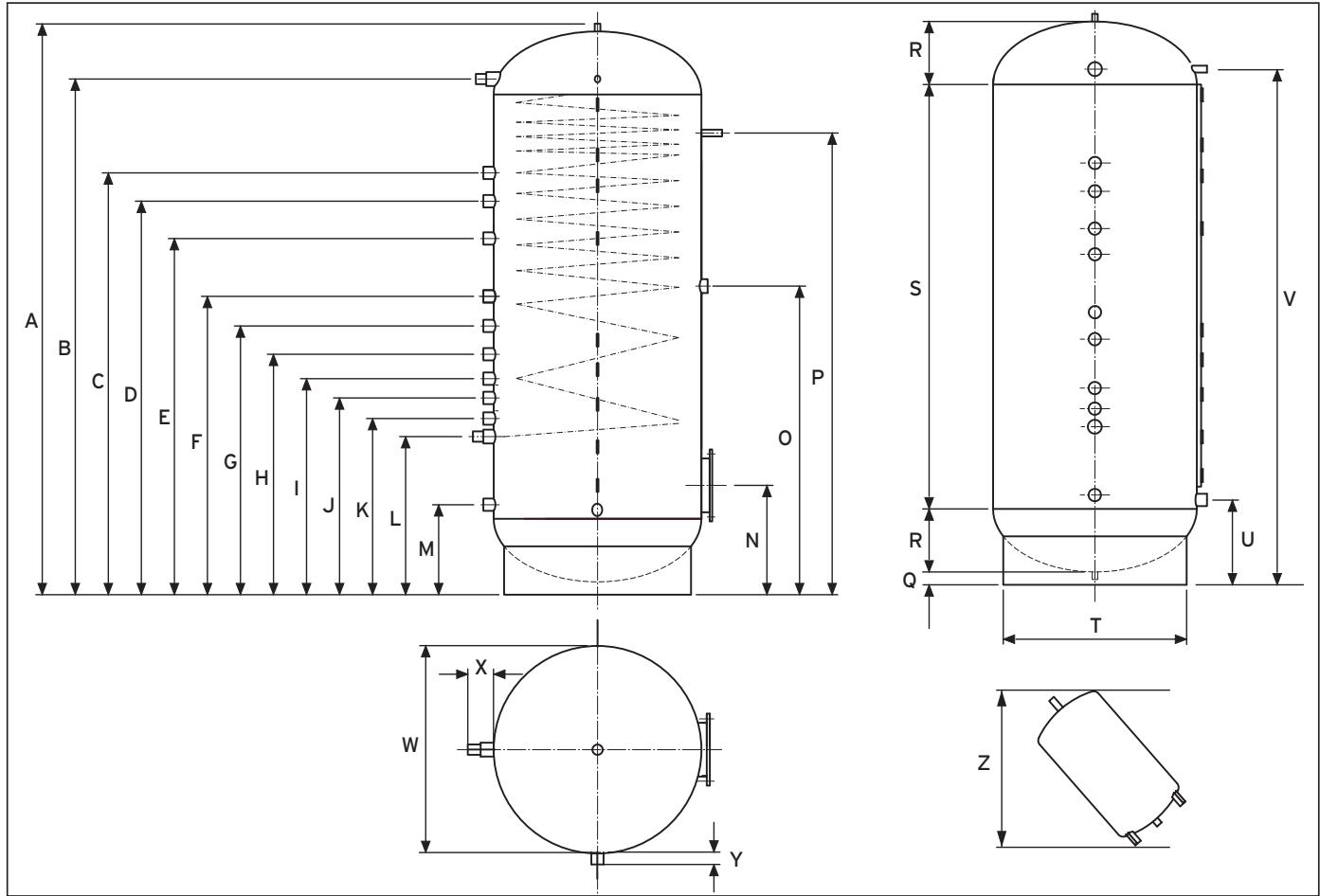

Fig. 4.3 Dimensions Tabl. 4.3 Dimension (mm)

Réf.	VPA 500	VPA 750	VPA 1000	VPA 1500
A	1740	1940	2200	2220
B	1630	1780	2035	2005
C	1320	1450	1675	1640
D	1210	1340	1565	1530
C	1110	1220	1395	1385
E	1000	1060	1130	1165
J	920	980	1020	1050
H	810	880	910	940
N	740	800	800	855
J	660	700	715	770
C	580	620	625	685
L	510	550	555	615
M	245	284	290	350
N	320	360	365	425
O	1000	1070	1200	1200
P	1470	1595	1785	1795
Q	50	50	50	50
R	140	180	185	245
S	1390	1500	1750	1650
T	600	600	740	900
U	225	265	270	335
V	1630	1780	2035	2005
W	650	750	790	1000
X	100	100	100	100
Y	50	50	50	50
Z	1780	1975	2240	2270

Attention

Risque d'endommagement.

N'installez pas le ballon multifonction dans des pièces où la température risque de descendre en-dessous de zéro afin d'éviter que le gel n'endommage ce premier et que l'écoulement de l'eau du ballon n'occasionne des dégâts des eaux.

• Veillez à ce que le sol soit plat et suffisamment stable afin qu'il puisse supporter le poids du ballon multifonction lorsqu'il est rempli (cf. chapitre « Caractéristiques techniques »).
• Installez si possible le ballon multifonction à proximité du générateur de chaleur, ce qui permet de circonscrire les déperditions de chaleur.
• Choisissez un lieu d'installation permettant une pose correcte des conduites.
• Équipez toutes les conduites de raccordement d'une isolation thermique afin d'éviter les déperditions d'énergie.

Veillez à ce que la distance par rapport aux murs et au plafond permette que le montage et l'entretien soient effectués dans des conditions satisfaisantes.

Veillez à disposer de suffisamment d'espace frontal (env. 120 cm) afin de pouvoir démonter l'échangeur thermique solaire.

4.8 Déballage et installation de l'appareil

• Retirez prudemment la feuille protectrice du gallon multifonction.

Disposant de deux manchons de transport 3/4'' (supérieur et inférieur) fermés pour le vissage des dispositifs de levage, le ballon se transporte également à l'horizontale.

Danger

En raison de son poids élevé, un minimum de deux personnes - aidées d'un dispositif de levage et d'un moyen de transport - doivent transporter le gallon.

• Transportez le gallon de transport sur le lieu d'installation final.
• Veillez à ce que le gallon multifonction repose sur un sol horizontal et solide. Ce dernier doit être debout et la tuyauterie de raccordement dirigée vers l'arrière.
• Pour installer le gallon, posez d'abord l'isolant de base dans l'armature-support.

En raison du poids important du ballon, le vissage de la surface d'installation n'est pas nécessaire.

4.9 Montage des raccords et des sondes

Rincez soigneusement l'installation de chauffage avant de raccorder un appareil de chauffage comme une pompe thermique en particulier. Vous pourrez ainsi éliminer les résidus tels que gouttes de sueur, calamine, chanvre, mastic, rouille, impuretés et autres de la tuyauterie. Ces substances pourraient sinon se déposer dans l'appareil et provoquer des pannes.

Risque d'endommagement.

Veillez à monter la conduite de gaz sans tension afin d'éviter des fuites dans l'installation de chauffage.

Commencez le raccordement de la tuyauterie de votre installation : cf. illustrations du chapitre 2. L'exploitant est tenu de fournir les bouchons nécessaires à l'obturation des manchons de raccordement inutilisés.

Raccordez les conduites d'eau sanitaire. Montez le cas échéant le chauffage électrique additionnel (réf. 2, cf. fig. 2.4). - Raccordez le cas échéant le circuit solaire aux deux raccords (cf. fig. 2.4, ref. 5 et 6) de l'échangeur thermique solaire.

La position du départ et du return solaire n'a pas d'importance en ce qui concerne l'échangeur thermique solaire. Pour plus d'informations, cf. notice de montage de l'échangeur thermique solaire.

• Raccordez la sonde de température au gallon multifonction et au régulateur (cf. fig. 2.5 et notice du régulateur).
• Installez un robinet d'arrêt approprié avec capuchon obturateur sur la position de la ref. 9 (vidange) et un robinet de vidange/remplissage sur la position de la ref. 22 (purge).
• Obturez tous les raccords inutilisés avec des bouchons de taille correspondante.

4.10 Pose de l'isolation

Fig. 4.4 Pose des coques d'isolation

Un minimum de deux personnes est nécessaire à la pose des coques. - Retirez les coques de leur emballage en carton sans endommager le matériel ou l'isolant.

Si vous souhaitez installer un chauffage électrique additionnel :

• coupez les points de rupture correspondants la coque d'isolation avant;
• entourez - à partir de l'avant - le gallon multifonction de la grande coque d'isolation (avant) comme sur la fig. 4.4;

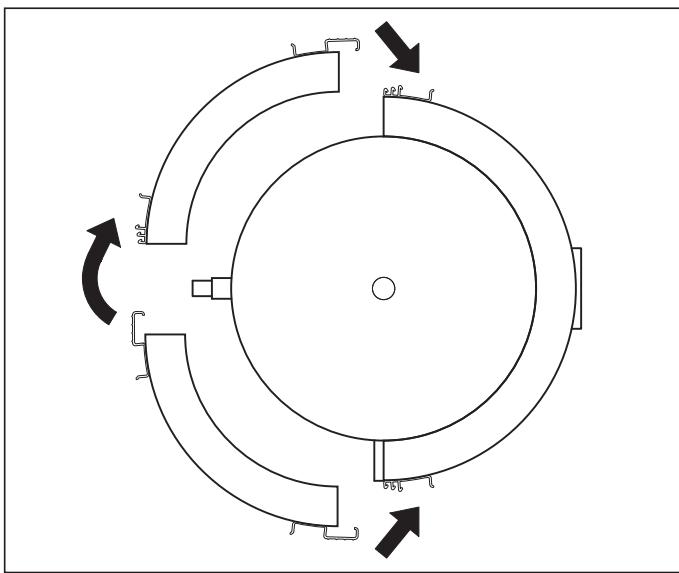

Fig. 4.5 Montage des coques d'isolation arrière

• emboîtez - à partir de l'arrière - les deux petites coques d'isolation (arrière) sur le ballon, la tuyauterie de raccordement devant correspondre avec les orifices de la réglette d'attache.

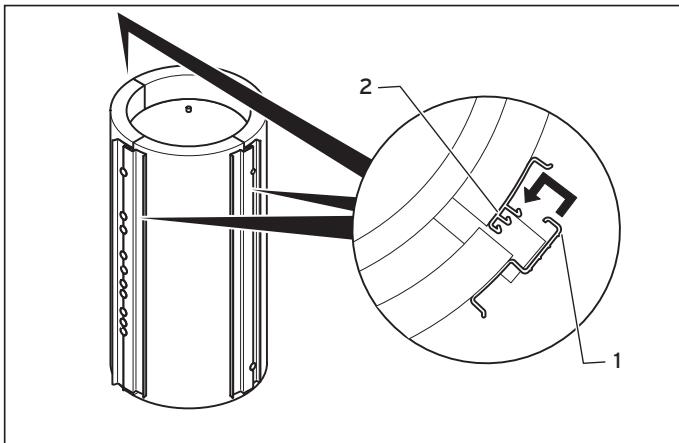

Abb. 4.6 Emboitement des reglettes d'attache

• Pressez les coques d'isolation sur le gallon multifonction pour que les reglettes d'attache (1) de la coque arrière s'emboitent dans un des crans (2) de la coque avant.

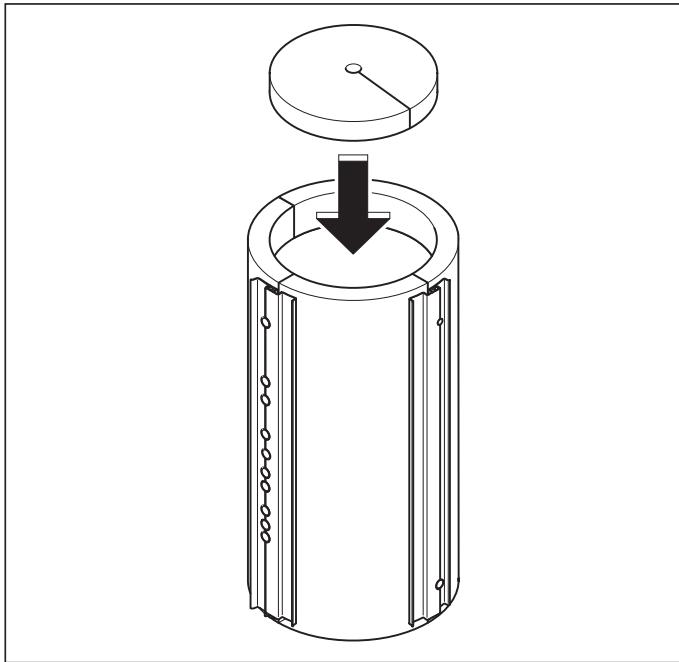

Fig. 4.7 Pose des rembourages supérieurs

• Posez le rembourrage supérieur sur le ballon et poussez-le entre les coques d'isolation afin qu'il soit correctement positionné.

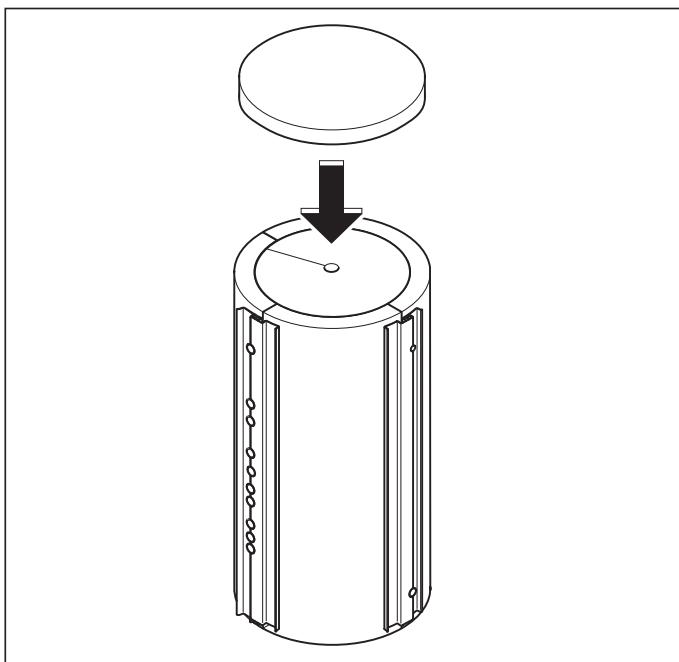

Fig. 4.8 Pose du couvercle

• Posez le couvercle sur la coque d'isolation.
• Collez - de manière à ce qu'elle soit bien visible - la plaque signalétique jointe au ballon sur la coque.

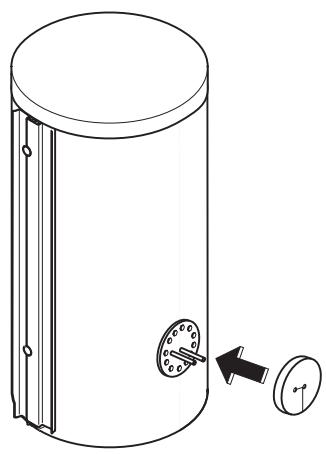

Fig. 4.9 Montage du capot de bride de l'échangeur thermique solaire

• Montez les rallonges (longueur : env. 100 mm ; à installer par l'exploitant), cf. chap. 4.3, « Consignes d'installation ».
• Engagez le bouchon protecteur dans la bride de l'échangeur thermique solaire.
• Installez le cas échéant un thermomètre externe (à fournir par l'exploitant) sur le manchon (réf. 1, cf. fig. 2.4).

Attention

Risque d'endommagement.

N'enrichissez pas l'eau de chauffage avec de l'antigel ou de l'anticorrosion car cela endommagerait les joints et entraînerait des fuites d'eau.

Une conséquence supplémentaire serait l'irruption de bruits en mode chauffage. Vaillant décline alors toute responsabilité (ainsi que pour tous les dommages consécutifs). Veuillez informer l'exploitant de la procédure de protection contre le gel.

Adoucissez l'eau de chauffage si sa dureté dépasse 20°dF. Vous pouvez utiliser à cet effet l'échangeur ionique Vaillant (réf. 990 349). Observez les consignes de la notice jointe à l'appareil.

5.1 Remplissage et purge du gallon multifonction

Observez les consignes ci-dessous de remplissage et de purge du gallon en fonction des besoins.

5.1.1 Remplissage du ballon côté chauffage

Assurez-vous que le robinet de vidange (fig. 2.4, ref. 9) du gallon multifonction est bien fermé. - Ouvrez le robinet de purge du ballon multifonction (fig. 2.4, ref. 22). - Remplissez d'eau l'installation de chauffage jusqu'à ce que le ballon multifonction soit purgé.

Laissez le robinet de vidange/remplissage ouvert le plus longtemps possible afin d'évacuer l'air du gallon. Vous avez la possibilité de raccorder un flexible d'évacuation au robinet de vidange/remplissage afin de recueillir un écoulement eventuel d'eau de chauffage.

Attention

Risque d'endommagement.

La pression maximale du côté de l'eau sanitaire ne doit en aucun cas dépasser les 6 bars. Installez à cet effet un groupe de sécurité approprié.

• Afin que l'air s'échappe, ouvrez le plus haut raccord d'eau sanitaire afin d'éviter la formation de poches d'air dans les conduites d'eau sanitaire.
• Effectuez le remplissage côté eau sanitaire (par le tuyau ondulé en inox) jusqu'à ce que s'établisse la pression nominale.
• N'oubliez pas de refermer le raccord d'eau sanitaire.

5.2 Remise à l'utilisateur

L'utilisateur doit être informé de la manipulation et du fonctionnement de son alarme multifonction.

• Remettez-lui toutes les instructions le concernant ainsi que les documents de l'appareil qui devront être conservés.
• Attirez notamment son attention sur les consignes de sécurité qu'il doit impérativement respecter.
• Rappelez-lui qu'il est tenu de conserver les notices à proximité du thermostat.

6 Entretien

Un entretien non effectué compromet la sécurité d'exploitation de l'appareil, entraîne des risques d'accident corporel pour les personnes et d'endommagement du matériel.

Remarque

Nous recommandons de ne pas désactiver l'appareil de chauffage - même pendant de longues absences - afin de le protéger du gel.

Si cela s'avère cependant nécessaire alors que votre ballon se trouve dans une pièce non protégée du gel, vidangez-le en suivant les instructions ci-dessous.

Danger

Risque d'ébouillantement.

En fonction du réglage, il est possible que de l'eau d'une température de 85°C circule dans le système de chauffage. Assurez-vous de ne pas entrer en contact avec cette eau lors de la vidange.

6.1 Purge de l'échangeur thermique

• Purgez le circuit solaire. Tenez compte de ce sujet des éclaircissements fournis par les notices des installations solaires.

6.2 Débourbage du gallon

Un manchon de vidange spécial (fig. 2.4, ref. 9) de forme courbe qui atteint le fond du gallon permet le débourbage de ce dernier si besoin est.

Fixez un flexible au robinet de vidange (cf. fig. 2.4, ref. 9). - Placez l'autre extrémité du tuyau à un endroit adapté pour l'écoulement. Ouvrez le robinet de vidange. - Lorsque la pression d'installation est retombée, ouvrez le robinet de vidange/remplissage afin de procéder à la purge (cf. fig. 2.4, ref. 22) pour que l'eau de chauffage s'écoule.

Un débourbage satisfaisant consiste à évacuer - sur de longs intervalles de temps - de l'eau du ballon jusqu'à ce qu'apparaisse de l'eau de chauffage propre.

• Remplissez l'installation après le débourbage. Laissez le robinet de vidange/remplissage ouvert le plus longtemps possible afin d'évacuer l'air du ballon. Vous avez la possibilité de raccorder un flexible d'évacuation au robinet de vidange/remplissage afin de recueillir un écoulement éventuel d'eau de chauffage.

6.3 Vidange du ballon

Fixez un flexible au robinet de vidange (cf. fig. 2.4, ref. 9). - Placez l'autre extrémité du tuyau à un endroit adapté pour l'écoulement. Ouvrez le robinet de vidange. - Lorsque la pression d'installation est retombée, ouvrez le robinet de vidange/remplissage afin de procéder à la purge (cf. fig. 2.4, ref. 22) pour que l'eau de chauffage s'écoule. - Refermez les robinets de vidange et de purge une fois le gallon vidangé.

7 Recyclage et élimination

Le gallong multifonction Vaillant est fabriqué pour l'essentiel dans des matériaux recyclables, au même titre que son emballage de transport.

7.1 Appareil

Un gallon multifonction ainsi que tous ses accessoires usagés ne sont pas des ordures ménagères : ils doivent bénéficier d'une élimination réglementaire.

7.2 Emballage

Le professionnel qui a installé l'appareil assume l'élimination de l'emballage de transport.

8.1 Garantie constructeur (suisse)

Si vous souhaitez bénéficier de la garantie constructeur, l'appareil doit impérativement avoir été installé par un installateur qualifié et agréé. Nous accordons une garantie constructeur au propriétaire de l'appareil conformément aux conditions générales de vente Vaillant locales et aux contrats d'entretien correspondants.

Seul notre service après-vente est habilité à réaliser les travaux s'inscrivant dans le cadre de la garantie.

8.2 Garantie constructeur (france)

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78). Pour bénéficier de la garantie légale de deux ans, l'appareil doit impérativement être installé par un professionnel qualifié suivant les règles de l'art et normes en vigueur. La garantie est exclue lorsque les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d'erreurs de branchement, de montage ou de début d'entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifiéès la première année d'utilisation (circulaire ministerielle du 09/08/78 - JO du 13/09/78).

Téléfax: (026) 409 72 - 19

Postfach 86

Riedstrasse 10

CH-8953 Dietikon 1/ZH

Téléphone: (044) 744 29 - 29

Téléfax: (044) 744 29 - 28

Case postale 4

CH-1752 Villars-sur-Glâne 1

Téléphone: (026) 409 72 - 10

Téléfax: (026) 409 72 - 14.

9 Caractéristiques techniques

Tabl. 9.1 Caractéristiques techniques

Désignation	Unité	VPA 500	VPA 750	VPA 1000	VPA 1500
Hauteur totale	mm	1840	2010	2270	2290
Largeur sans isolation	mm	650	750	790	1000
Largeur avec isolation	mm	850	950	990	1200
Diagonale (sans isolation)	mm	1780	1975	2240	2270
Poids
- vide avec emballage	kg	210	252	276	304
- vide sans emballage	kg	190	227	249	276
- monté et rempli	kg	690	977	1249	1776
Volume du gallon
- eau sanitaire	I	40	48	48	56
- eau de chauffage	I	500	750	1000	1500
Pression de service admissible
- ballon eau sanitaire	MPa/bar	0,6/6	0,6/6	0,6/6	0,6/6
- échéateur thermique chauffage	MPa/bar	0,3/3	0,3/3	0,3/3	0,3/3
Température maximale admissible	°C	95	95	95	95
Raccords circuit chauffage	-	Rp 1 1/4"	Rp 1 1/4"	Rp 1 1/4"	Rp 1 1/2"
Bride échéateur thermique circuit solaire	-	Dn200, 12 x M12	Dn200, 12 x M12	Dn200, 12 x M12	Dn200, 12 x M12
Manchon thermoplongeur électrique1)	-	Rp 2"	Rp 2"	Rp 2"	Rp 2"
Raccord eau chaude et eau froide	-	Rp 1"	Rp 1"	Rp 1"	Rp 1"
Raccord robinet vidange	-	Rp 1 1/4"	Rp 1 1/4"	Rp 1 1/4"	Rp 1 1/2"
Perte d'énergie en attente	kW/24 h	< 3,38	< 3,58	< 3,74	< 3,97

1) En raison du type de fabrication de l'appareil, des seuils sont autorisés pour les thermoploneurs électriques mentionnés dans cette notice.

10.1 Nettoyage

Nettoyez le gallon multifonction avec un chiffon humide et un peu de savon. N'employez pas de détergents ou d'abrasifs qui pourraient endommager l'isolement.

Attention

Risque de gel.

Un gallon multifonction qui reste hors service pendant une longue période (p. ex. pendant les vacances d'hiver) dans une pièce non chauffée doit être complètement vidangé. Confiez la vidange à un professionnel.

10.3 Entretien

Comme pour l'ensemble du système, un entretien du gallon multifonction VPA effectué par un professionnel est la meilleure condition des facteurs suivants : fonctionnement durable, fiabilité et longévité.

N'essayez jamais de procéder vous-même à des travaux d'entretien sur votre appareil. Confiez ces tâches à un installateur sanitaire agréé.
