ZBX-8 - Carte électronique CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte électronique pour motorisation de portail
Marque	CAME
Modèle	ZBX-8
Alimentation	230 V / 50 Hz (estimé)
Dimensions	Environ 100 x 70 x 30 mm (estimation)
Poids	Environ 150 g (estimation)
Température de fonctionnement	-20°C à +55°C (estimation)
Indice de protection	IP20 (estimation)
Fonctions principales	Gestion de moteurs, cellules de sécurité, télécommande, refermeture automatique, ralentissement
Nombre de canaux télécommande	Jusqu'à 4 (estimation)
Type de récepteur	Intégré
Programmation des ralentissements	Oui (modèles ZBX-74/78)
Shunt des cellules	Curseurs 8-9-10 sur ON
Voyants LED	Indication de défaut (clignotement lent/rapide, fixe)
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon sec.
Sécurité	Cellules photoélectriques, stop, détection d'obstacles
Pièces détachées et réparabilité	Non spécifié. Contacter le service après-vente CAME.
Informations générales	Carte électronique pour portail automatique CAME. Notice disponible en PDF.

FOIRE AUX QUESTIONS - ZBX-8 CAME

Comment shunter les cellules de sécurité ?

Placez les curseurs 8, 9 et 10 sur ON pour désactiver les cellules de sécurité.

Que signifie un voyant rouge clignotant lentement (1/sec) ?

Cela indique une refermeture automatique en cours. Le portail va se fermer automatiquement.

Que faire si le voyant rouge clignote rapidement (4/sec) ?

Vérifiez que les curseurs n°8 et 9 sont sur ON et qu'aucun obstacle ne se trouve devant les cellules de sécurité. Si le problème persiste, la programmation des ralentissements peut être absente.

Que signifie un voyant rouge allumé fixe ?

Cela indique une commande maintenue. Vérifiez qu'un organe de commande (bouton poussoir, contact à clé, interphone) n'est pas enclenché.

Comment programmer les ralentissements sur ZBX-74/78 ?

Sélectionnez les DIP SWITCHS comme indiqué, appuyez sur CH1 jusqu'à ce que la LED rouge clignote (3s), puis le portail effectue une manœuvre complète. Attendez que la LED reste allumée pour remettre les DIP SWITCHS en position de base.

Quel est le rôle du curseur 1 ?

Le curseur 1 active (ON) ou désactive (OFF) la refermeture automatique temporisée du portail.

Comment activer la fonction 'ouverture seulement' avec la télécommande ?

Placez le curseur 3 sur ON pour activer cette fonction.

Que faire si le portail ne démarre pas ?

Assurez-vous que la trappe de déverrouillage est bien fermée à clé. Sinon, le contact de sécurité intégré interdit le démarrage.

Les cellules de sécurité sont-elles obligatoires ?

Il est fortement recommandé de les utiliser. Le shunt (curseurs 8-9-10 sur ON) est possible mais réduit la sécurité.

Où trouver la notice complète ?

Téléchargez gratuitement la notice au format PDF sur le site notice-facile.com.

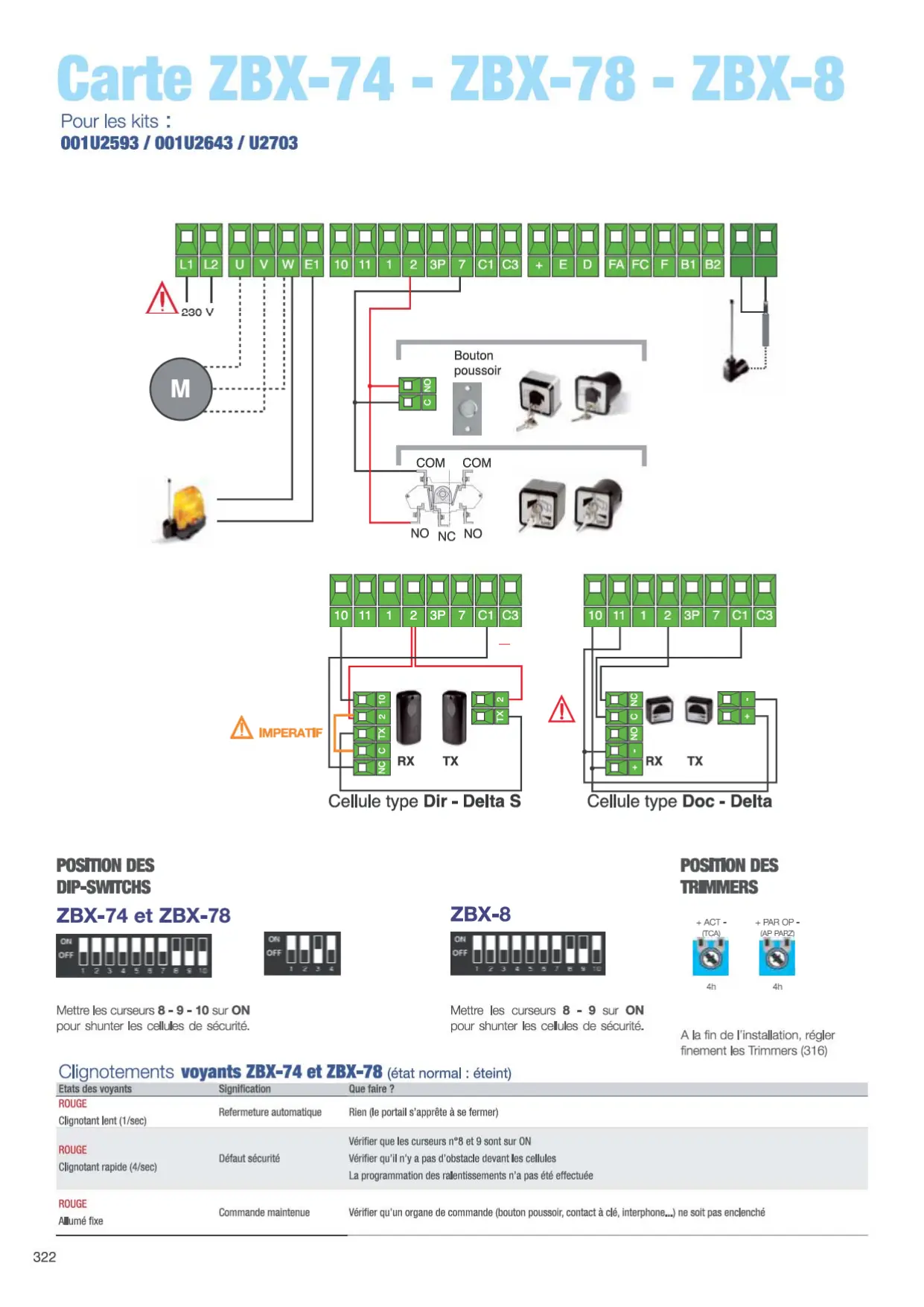

MODE D'EMPLOI ZBX-8 CAME

Mettez les curseurs 8-9-10 sur ON pour shunter les cellules de sécurité.

ZBX-8

Mettez les curseurs 8 - 9 sur ON pour shunter les cellules de sécurité.

Position des trimmers

À la fin de l'installation, régler finement les Trimmers (316)

Clignotements voyants ZBX-74 et ZBX-78 (état normal : éteint)

Etats des voyageurs	Signification	Que faire?
ROUGE
Clignotant lent (1/sec)	Refermeture automatique	Rien (le portail s'apprêté à se fermer)
ROUGE
Clignotant rapide (4/sec)	Défaut sécurité	Vérifier que les curseurs n°8 et 9 sont sur ONVérifier qu'il n'y a pas d'obstacle devant les cellulesLa programmation des ralentissements n'a pas été effectué
ROUGE
Allumé fixe	Commande maintainue	Vérifier qu'un organe de commande (bouton poussoir, contact à clé, interphone...) ne soit pas enclenché

N. fonctions zbx-74-zbx-78 et zbx-8

1 Ce curseur active (ON) ou désactive (OFF) la refermeture automatique temporisée du portail. 2 Fonctionnement 2 temps (OFF) : permet d'inverser le sens de marche des moteurs pendant le mouvement. ou Fonctionnement 4 temps (ON) : permet d'arrêter puis d'inverser le sens de marche des moteurs pendant le mouvement. 3 Ce curseur active (ON) ou désactive (OFF) la fonction "ouverture seulement" avec le télécommande. 4 Ce curseur doit rester sur OFF. IMPERATIF exclut le fonctionnement «homme mort» 5 Ce curseur active (ON) ou désactive (OFF) la fonction de préclignotement au démarrage. 6 Ce curseur active (ON) ou désactive (OFF) la fonction interdisant l'ouverture du portail si un obstacle est détecté par les cellules de sécurité. 7 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branchée sur 2-C1 (cellules de sécurité). 8 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branchée sur 2-C3 (stop partiel). 9 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branché sur 2-1 (stop total). 10 Ce curseur active (OFF) ou désactive (ON) la fonction de ralentissement (garder sur OFF pour ZBX-8).

Curseur

1 Ce curseur sélectionne la fonction attribuée à la borne 7 : ouverture/fermeture (OFF) ou fermeture seulement (ON). 2 Ce curseur sélectionne la fonction attribuée à la borne 3P : ouverture piétonne (OFF) ou ouverte totale (ON). 3 Ce curseur active (OFF) ou désactive (ON) le lecteur optique (détection d'obstacles et ralentissement). 4 Ce curseur doit rester sur OFF.

Programmation des ralentissements (seulement ZBX-74 - ZBX-78)

A - Sélectionnez les DIPS SWITCHS comme ci-dessous.

B Appuyer sur CH1 jusqu'à ce que la LED rouge commence à clignoter (3s environ).

Le portail effectue une manoeuvre complète de fermeture et ouverture.

4 - Attendre que la LED reste allumée pour remettre les DIP SWITCHS dans la position de base.

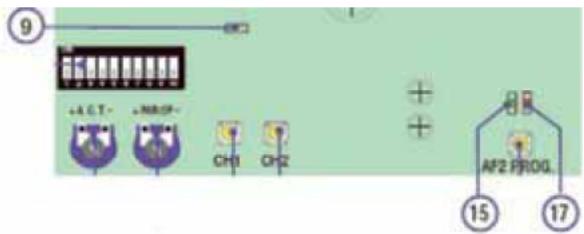

Clignotements voyants n°9 ZBX-8

état normal : 9 éteint, 15 allumé, 17 éteint

Attention

La trappe de déverrouillage doit être fermée à clé, sinon le contact de sécurité intégré interdit le démarrage du moteur.

IMPERATIF

Clignotements voyants zbx-8 (état normal: éteint)

Etats des voyageants	Signification	Que faire?
VOYANT 9Clignotent lent (1/sec)	Refermeture automatique	Rien (le portail s'apprêté à se fermer)
VOYANT 9Clignotent rapide (4/sec)	Défaut sécurité	Vérifier que les curseurs n°8 et 9 sont sur ONVérifier qu'il n'y a pas d'obstacle devant les cellules
VOYANT 9Au numé fixe	Commande maintainue	Vérifier qu'un organe de commande (bouton poussoir, contact à clé, interphone...) ne soit pas enclenché
