Type de produit	Carte électronique pour portail automatique
Marque	CAME
Modèle	ZBX-78
Dimensions	Environ 100 x 70 mm
Poids	Environ 50 g
Alimentation	24 V AC/DC
Fonctions principales	Gestion ouverture/fermeture portail, cellules de sécurité, refermeture automatique, ralentissement, préclignotement
Configuration	10 interrupteurs DIP (curseurs) et 2 trimmers de réglage
Indicateurs LED	Voyants rouge pour diagnostic (clignotement lent/rapide/fixe)
Sécurité	Cellules de sécurité, stop total (2-1), stop partiel (2-C3), détection d'obstacles
Entretien et nettoyage	Dépoussiérage avec chiffon sec, vérification des connexions
Pièces détachées et réparabilité	Non spécifié par le fabricant
Informations générales	Programmation des ralentissements via DIP switches et bouton CH1

FOIRE AUX QUESTIONS - ZBX-78 CAME

Comment shunter les cellules de sécurité sur la ZBX-78 ?

Mettez les curseurs 8, 9 et 10 sur ON pour ZBX-78 (ou curseurs 8 et 9 pour ZBX-8). Cela désactive les cellules.

Que signifie le clignotement lent du voyant rouge (1/sec) ?

Il indique que la refermeture automatique est active. Aucune action requise, le portail va se fermer automatiquement.

Que faire si le voyant rouge clignote rapidement (4/sec) ?

Cela signale un défaut de sécurité. Vérifiez que les curseurs 8 et 9 sont sur ON, qu'aucun obstacle ne bloque les cellules, et que la programmation des ralentissements a été effectuée.

Pourquoi le voyant rouge reste-t-il fixe ?

Un voyant rouge fixe indique une commande maintenue. Vérifiez qu'aucun organe de commande (bouton poussoir, contact à clé, interphone) n'est enclenché.

Comment programmer les ralentissements sur la ZBX-78 ?

Placez les DIP switches dans la position indiquée pour la programmation, appuyez sur CH1 jusqu'à ce que la LED clignote, puis le portail effectue un cycle complet. Attendez que la LED reste allumée pour remettre les DIP en position normale.

Quel est le rôle du curseur 1 sur la carte ZBX-78 ?

Le curseur 1 active (ON) ou désactive (OFF) la refermeture automatique temporisée du portail.

Comment configurer le fonctionnement 2 temps ou 4 temps ?

Le curseur 2 permet de choisir : OFF = fonctionnement 2 temps (inversion du sens de marche), ON = fonctionnement 4 temps (arrêt puis inversion).

Que fait le curseur 3 ?

Il active (ON) ou désactive (OFF) la fonction ouverture seulement avec la télécommande.

Comment désactiver la fonction homme mort ?

Le curseur 4 doit rester sur OFF pour exclure le fonctionnement homme mort. C'est impératif pour la sécurité.

Que faire si la LED de la ZBX-8 ne correspond pas au comportement attendu ?

Pour ZBX-8, l'état normal est : voyant 9 éteint, voyant 15 allumé, voyant 17 éteint. Si un voyant clignote lentement, rapidement ou reste fixe, reportez-vous aux significations (refermeture, défaut sécurité, commande maintenue) et agissez en conséquence.

MODE D'EMPLOI ZBX-78 CAME

Mettez les curseurs 8-9-10 sur ON pour shunter les cellules de sécurité.

ZBX-8

Mettez les curseurs 8 - 9 sur ON pour shunter les cellules de sécurité.

Position des trimmers

À la fin de l'installation, régler finement les Trimmers (316)

Clignotements voyants ZBX-74 et ZBX-78 (état normal : éteint)

Etats des voyageurs	Signification	Que faire?
ROUGE
Clignotant lent (1/sec)	Refermeture automatique	Rien (le portail s'apprêté à se fermer)
ROUGE
Clignotant rapide (4/sec)	Défaut sécurité	Vérifier que les curseurs n°8 et 9 sont sur ONVérifier qu'il n'y a pas d'obstacle devant les cellulesLa programmation des ralentissements n'a pas été effectué
ROUGE
Allumé fixe	Commande maintainue	Vérifier qu'un organe de commande (bouton poussoir, contact à clé, interphone...) ne soit pas enclenché

N. fonctions zbx-74-zbx-78 et zbx-8

1 Ce curseur active (ON) ou désactive (OFF) la refermeture automatique temporisée du portail. 2 Fonctionnement 2 temps (OFF) : permet d'inverser le sens de marche des moteurs pendant le mouvement. ou Fonctionnement 4 temps (ON) : permet d'arrêter puis d'inverser le sens de marche des moteurs pendant le mouvement. 3 Ce curseur active (ON) ou désactive (OFF) la fonction "ouverture seulement" avec le télécommande. 4 Ce curseur doit rester sur OFF. IMPERATIF exclut le fonctionnement «homme mort» 5 Ce curseur active (ON) ou désactive (OFF) la fonction de préclignotement au démarrage. 6 Ce curseur active (ON) ou désactive (OFF) la fonction interdisant l'ouverture du portail si un obstacle est détecté par les cellules de sécurité. 7 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branchée sur 2-C1 (cellules de sécurité). 8 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branchée sur 2-C3 (stop partiel). 9 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branché sur 2-1 (stop total). 10 Ce curseur active (OFF) ou désactive (ON) la fonction de ralentissement (garder sur OFF pour ZBX-8).

Curseur

1 Ce curseur sélectionne la fonction attribuée à la borne 7 : ouverture/fermeture (OFF) ou fermeture seulement (ON). 2 Ce curseur sélectionne la fonction attribuée à la borne 3P : ouverture piétonne (OFF) ou ouverte totale (ON). 3 Ce curseur active (OFF) ou désactive (ON) le lecteur optique (détection d'obstacles et ralentissement). 4 Ce curseur doit rester sur OFF.

Programmation des ralentissements (seulement ZBX-74 - ZBX-78)

A - Sélectionnez les DIPS SWITCHS comme ci-dessous.

B Appuyer sur CH1 jusqu'à ce que la LED rouge commence à clignoter (3s environ).

Le portail effectue une manoeuvre complète de fermeture et ouverture.

4 - Attendre que la LED reste allumée pour remettre les DIP SWITCHS dans la position de base.

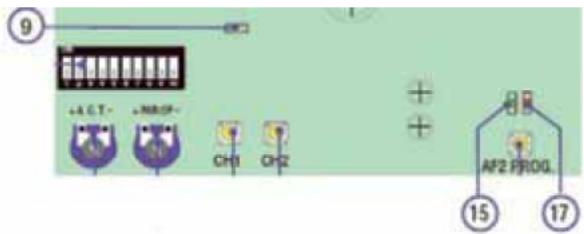

Clignotements voyants n°9 ZBX-8

état normal : 9 éteint, 15 allumé, 17 éteint

Attention

La trappe de déverrouillage doit être fermée à clé, sinon le contact de sécurité intégré interdit le démarrage du moteur.

IMPERATIF

Clignotements voyants zbx-8 (état normal: éteint)

Etats des voyageants	Signification	Que faire?
VOYANT 9Clignotent lent (1/sec)	Refermeture automatique	Rien (le portail s'apprêté à se fermer)
VOYANT 9Clignotent rapide (4/sec)	Défaut sécurité	Vérifier que les curseurs n°8 et 9 sont sur ONVérifier qu'il n'y a pas d'obstacle devant les cellules
VOYANT 9Au numé fixe	Commande maintainue	Vérifier qu'un organe de commande (bouton poussoir, contact à clé, interphone...) ne soit pas enclenché
