LBN - Carte électronique CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte électronique
Marque	CAME
Modèle	LBN
Utilisation	Automatisme pour portail ou barrière
Alimentation principale	230 V AC
Alimentation de secours	24 V DC via batteries (2 x 12 V en série)
Tension minimale de fonctionnement	20 V DC
Indicateurs LED	Rouge (24 V DC), Verte (230 V AC)
Bornier	Plaque à bornes pour branchement des batteries
Dimensions (approx.)	100 x 70 x 30 mm
Poids (approx.)	150 g
Matériau	Plastique ABS
Température de fonctionnement	-20 °C à +55 °C
Installation	Dans logement prévu sur panneau électrique
Fonctions	Gestion de l'alimentation de secours, commutation automatique
Entretien	Vérifier les connexions et la propreté des contacts
Sécurité	Respecter les polarités, déconnecter avant intervention
Réparabilité	Remplacer par un module LBN identique
Garantie	2 ans
Normes	CE

FOIRE AUX QUESTIONS - LBN CAME

Comment installer la carte LBN ?

Introduisez le module LBN dans le logement prévu sur le panneau électrique. Connectez les bornes des batteries en respectant les polarités. Vérifiez le fonctionnement avec l'alimentation de ligne (LED verte) et par batteries (LED rouge).

Que signifie la LED rouge ?

La LED rouge indique que l'alimentation par batteries (24 V DC) est active et que la carte est sous tension via les batteries.

Que signifie la LED verte ?

La LED verte indique que l'alimentation secteur (230 V AC) est présente et que la carte fonctionne sur le réseau électrique.

Quelle tension de batterie utiliser ?

Utilisez deux batteries de 12 V DC connectées en série pour obtenir une alimentation de 24 V DC. La tension minimale de fonctionnement est de 20 V DC.

Pourquoi mon automatisme ne fonctionne-t-il pas sur batterie ?

Vérifiez que les batteries sont correctement branchées avec les bonnes polarités. Assurez-vous que la tension des batteries est supérieure à 20 V DC. Contrôlez également la connexion du module sur le connecteur correspondant.

Puis-je utiliser des batteries de 12 V ?

Oui, mais vous devez en connecter deux en série pour obtenir 24 V DC. Une seule batterie de 12 V ne fournit pas assez de tension.

Comment brancher deux batteries en série ?

Connectez la borne positive de la première batterie à la borne négative de la seconde. Les bornes libres (positive de la seconde et négative de la première) se connectent au module en respectant les polarités.

Quelles sont les précautions de sécurité ?

Coupez toujours l'alimentation avant toute intervention. Respectez scrupuleusement les polarités des batteries. Utilisez des batteries adaptées et vérifiez leur état.

Où puis-je trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle LBN de CAME.

La carte est-elle compatible avec tous les moteurs CAME ?

La carte LBN est conçue pour les automatismes CAME nécessitant une alimentation de secours. Vérifiez la compatibilité avec votre moteur spécifique dans la documentation technique.

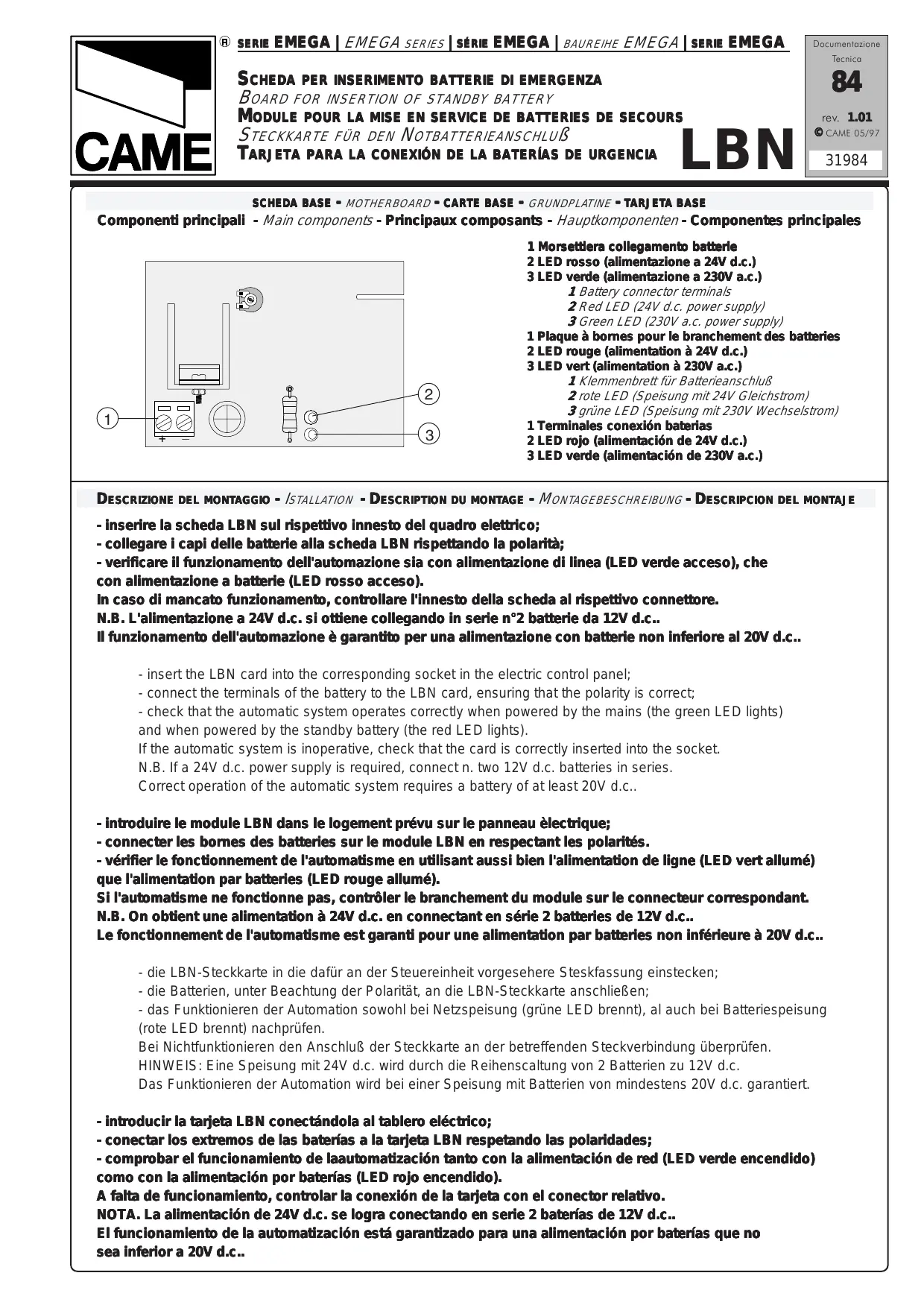

MODE D'EMPLOI LBN CAME

1 Plaque à bornes pour le branchement des batteries

2 LED rouge (allimentation à 24V d. c.)

3 LED vert (allimentation à 230V a. c.)

• introduire le module LBN dans le logement prévu sur le panneau électrique;
• connecter les bornes des batteries sur le module LBN en respectant les polarités.
• vérifier le fonctionnement de l'automatisme en utilisant aussi bien l'alimentation de ligne (LED vert allumé) que l'alimentation par batteries (LED rouge allumé).

Si l'automatisme ne fonctionne pas, contrôler le branchement du module sur le connecteur correspondant.

N. B. On obtient une alimentation à 24V d. c. en connectant en série 2 batteries de 12V d. c.

Le fonctionnement de l'automatisme est garantie pour une alimentation par batteries non inférieure à 20V d. c..
