V0670 - Carte électronique CAME - Notice d'utilisation et mode d'emploi gratuit

Marque	CAME
Modèle	V0670
Type de produit	Carte électronique de commande pour motorisation de portail
Dimensions approximatives	100 x 70 x 20 mm
Poids approximatif	50 g
Alimentation	12-24 V AC/DC (via carte de base ZL55/55E)
Consommation	5 W (max)
Température de fonctionnement	-20 °C à +55 °C
Indice de protection	IP20
Fonctions principales	Contrôle et commande de motorisation de portail, gestion des batteries d'urgence, signalisation LED
LED verte	Signalisation présence tension de ligne
LED rouge	Signalisation alimentation par batteries d'urgence
Compatibilité	Carte de base ZL55/55E, batteries d'urgence (non fournies)
Installation	Fixation sur carte de base ZL55/55E, branchement avec câbles fournis
Batteries d'urgence	Prise en charge, fixation avec bride porte-batterie
Entretien	Nettoyage avec un chiffon sec et doux
Sécurité	Couper le courant avant toute intervention
Pièces détachées	Carte LB54, bride porte-batterie, câbles de liaison
Réparabilité	Remplacement de la carte par un professionnel qualifié
Informations générales	Notice d'utilisation librement téléchargeable au format PDF

FOIRE AUX QUESTIONS - V0670 CAME

Comment installer la carte V0670 sur la carte de base ZL55/55E ?

Fixez la carte LB54 (carte V0670) sur la carte de base ZL55/55E à l'aide des entretoises fournies de série. Assurez-vous que le courant est coupé avant l'installation.

Quels types de batteries d'urgence sont compatibles ?

La carte V0670 est conçue pour fonctionner avec des batteries d'urgence standard (non fournies). Placez-les et fixez-les avec la bride porte-batterie fournie.

Que signifient les LED sur la carte ?

La LED verte indique la présence de tension de ligne. La LED rouge signale que l'alimentation provient des batteries d'urgence.

Puis-je utiliser la carte V0670 sans batteries d'urgence ?

Oui, la carte fonctionne sans batteries, mais la fonction de secours en cas de coupure de courant ne sera pas disponible.

Comment brancher les câbles entre la carte et les batteries ?

Branchez la carte LB54 et les batteries avec les câbles correspondants selon le schéma de la page 2 de la notice. Coupez toujours le courant avant de connecter.

Que faire si la LED rouge reste allumée en permanence ?

Cela indique que l'alimentation provient des batteries. Vérifiez si la tension de ligne est présente (LED verte). Si la verte est éteinte, la ligne est absente.

Est-il possible de remplacer la carte V0670 moi-même ?

Il est recommandé de faire appel à un professionnel qualifié pour le remplacement, car l'installation nécessite de couper le courant et de respecter les schémas.

Quelle est la consommation électrique de la carte ?

La consommation maximale est d'environ 5 W. L'alimentation est en 12-24 V AC/DC fournie par la carte de base.

Comment nettoyer la carte électronique ?

Utilisez un chiffon sec et doux. Ne jamais utiliser de solvants ou de liquides qui pourraient endommager les composants.

Où trouver la notice complète au format PDF ?

La notice est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également demander une traduction via le formulaire.

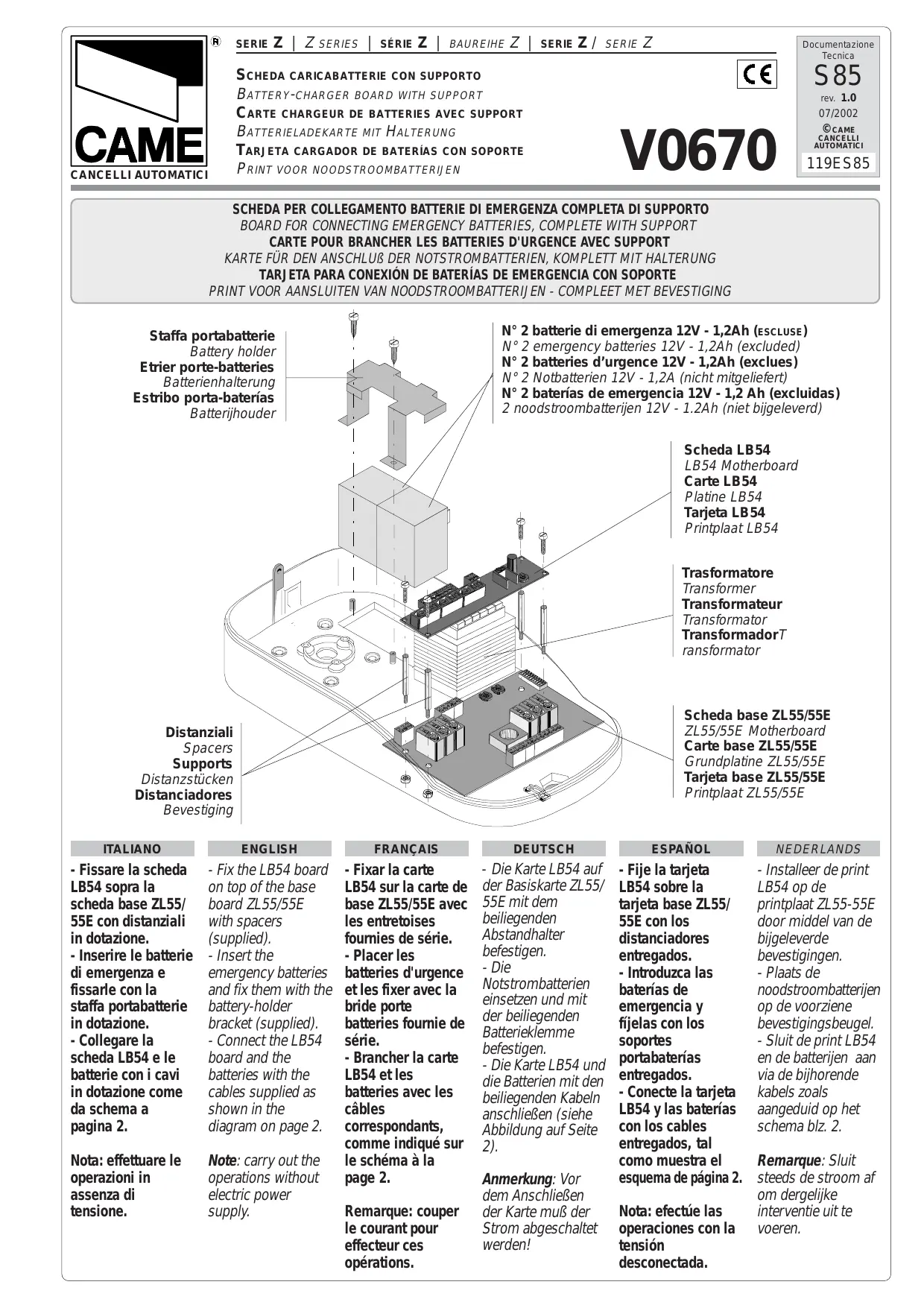

MODE D'EMPLOI V0670 CAME

• Fixer la carte LB54 sur la carte de base ZL55/55E avec les entreprises fournies de série.
• Placer les batteries d'urgence et les fixer avec la bride porte batteries fournie des séries.
• Brancher la carte LB54 et les batteries avec les câbles

correspondants, comme indiqué sur le schéma à la page 2.

Remarque: couper le courant pour effectuer ces opérations.

LED VERT Signalisation présence tension de ligne

LED ROUGE Signalisation alimentation par batteries d'urgence
