MODE D'EMPLOI ZBX-74 CAME

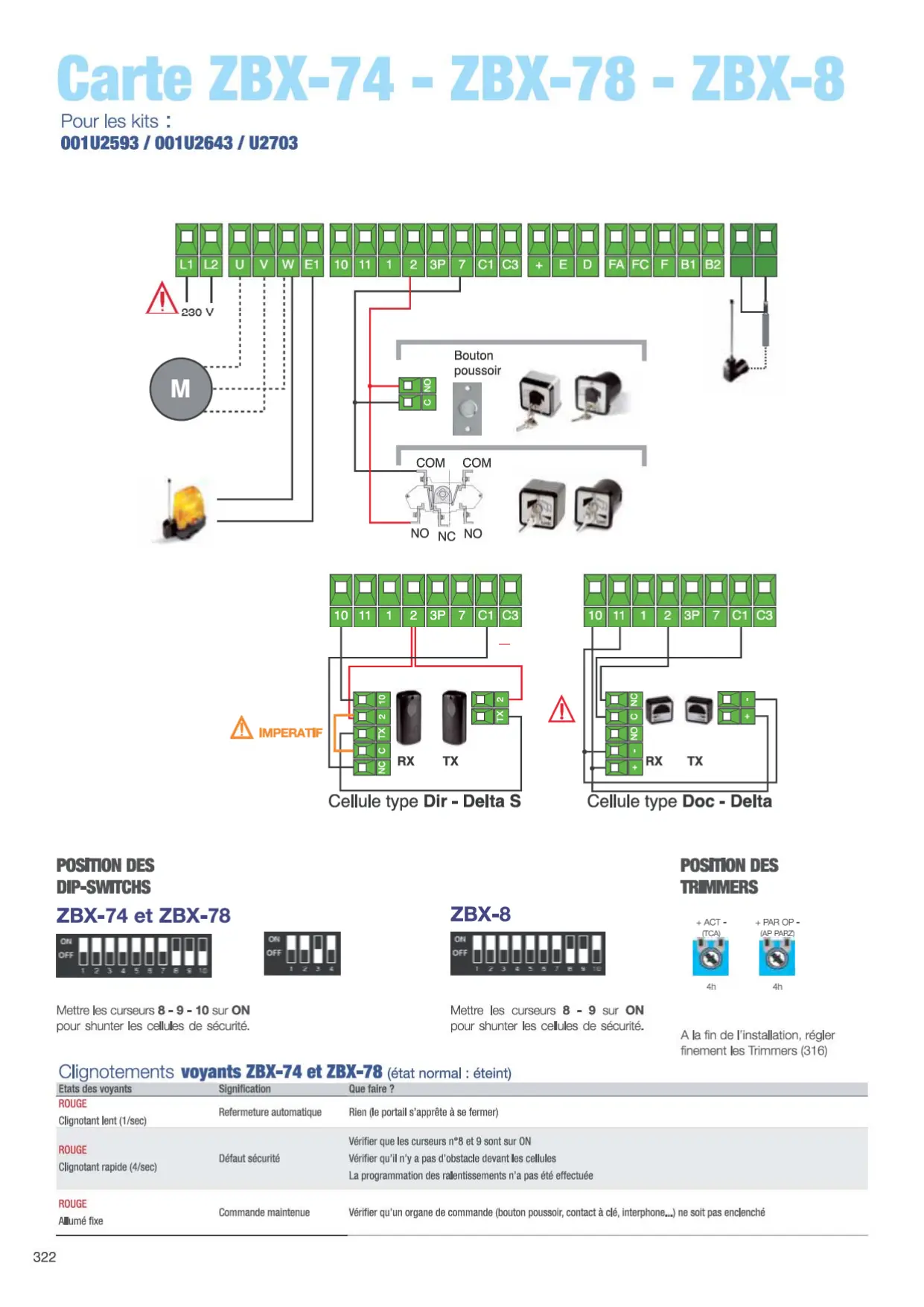

Mettre les curseurs 8, 9 et 10 sur ON pour shunter les cellules de sécurité.

ZBX-8

Mettre les curseurs 8 - 9 sur ON pour shunter les cellules de sécurité.

Position des trimmers

À la fin de l'installation, régler finement les Trimmers (316).

Clignotements des voyants ZBX-74 et ZBX-78 (état normal : éteint).

Etats des voyageurs	Signification	Que faire?
ROUGE
Clignotant lent (1/sec)	Refermeture automatique	Rien (le portail s'apprêté à se fermer)
ROUGE
Clignotant rapide (4/sec)	Défaut sécurité	Vérifier que les curseurs n°8 et 9 sont sur ONVérifier qu'il n'y a pas d'obstacle devant les cellulesLa programmation des ralentissements n'a pas été effectué
ROUGE
Allumé fixe	Commande maintainue	Vérifier qu'un organe de commande (bouton poussoir, contact à clé, interphone...) ne soit pas enclenché

Fonctions ZBX-74, ZBX-78 et ZBX-8

1 Ce curseur active (ON) ou désactive (OFF) la refermeture automatique temporisée du portail. 2 Fonctionnement 2 temps (OFF) : permet d'inverser le sens de marche des moteurs pendant le mouvement. Fonctionnement 4 temps (ON) : permet d'arrêter puis d'inverser le sens de marche des moteurs pendant le mouvement. 3 Ce curseur active (ON) ou désactive (OFF) la fonction "ouverture seulement" avec la télécommande. 4 Ce curseur doit rester sur OFF. IMPÉRATIF : exclut le fonctionnement « homme mort ». 5 Ce curseur active (ON) ou désactive (OFF) la fonction de préclignotement au démarrage. 6 Ce curseur active (ON) ou désactive (OFF) la fonction interdisant l'ouverture du portail si un obstacle est détecté par les cellules de sécurité. 7 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branchée sur 2-C1 (cellules de sécurité). 8 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branchée sur 2-C3 (stop partiel). 9 Ce curseur active (OFF) ou désactive (ON) la fonction de sécurité branchée sur 2-1 (stop total). 10 Ce curseur active (OFF) ou désactive (ON) la fonction de ralentissement (garder sur OFF pour ZBX-8).

Curseur

1 Ce curseur sélectionne la fonction attribuée à la borne 7 : ouverture/fermeture (OFF) ou fermeture seulement (ON). 2 Ce curseur sélectionne la fonction attribuée à la borne 3P : ouverture piétonne (OFF) ou ouverture totale (ON). 3 Ce curseur active (OFF) ou désactive (ON) le lecteur optique (détection d'obstacles et ralentissement). 4 Ce curseur doit rester sur OFF.

Programmation des ralentissements (seulement ZBX-74 - ZBX-78)

A - Sélectionnez les DIP SWITCHS comme ci-dessous.

B - Appuyer sur CH1 jusqu'à ce que la LED rouge commence à clignoter (environ 3 s).

C - Le portail effectue une manœuvre complète de fermeture et d'ouverture.

4 - Attendre que la LED reste allumée pour remettre les DIP SWITCH dans la position de base.

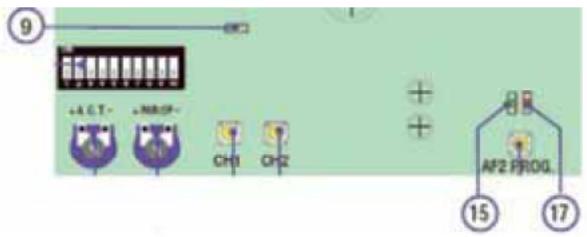

Clignotements voyants n°9 ZBX-8

État normal : 9 éteint, 15 allumé, 17 éteint.

Attention

La trappe de déverrouillage doit être fermée à clé, sinon le contact de sécurité intégré interdit le démarrage du moteur.

IMPERATIF

Clignotements voyants ZBX-8 (état normal : éteint)

Etats des voyageants	Signification	Que faire?
VOYANT 9Clignotent lent (1/sec)	Refermeture automatique	Rien (le portail s'apprêté à se fermer)
VOYANT 9Clignotent rapide (4/sec)	Défaut sécurité	Vérifier que les curseurs n°8 et 9 sont sur ONVérifier qu'il n'y a pas d'obstacle devant les cellules
VOYANT 9Au numé fixe	Commande maintainue	Vérifier qu'un organe de commande (bouton poussoir, contact à clé, interphone...) ne soit pas enclenché
