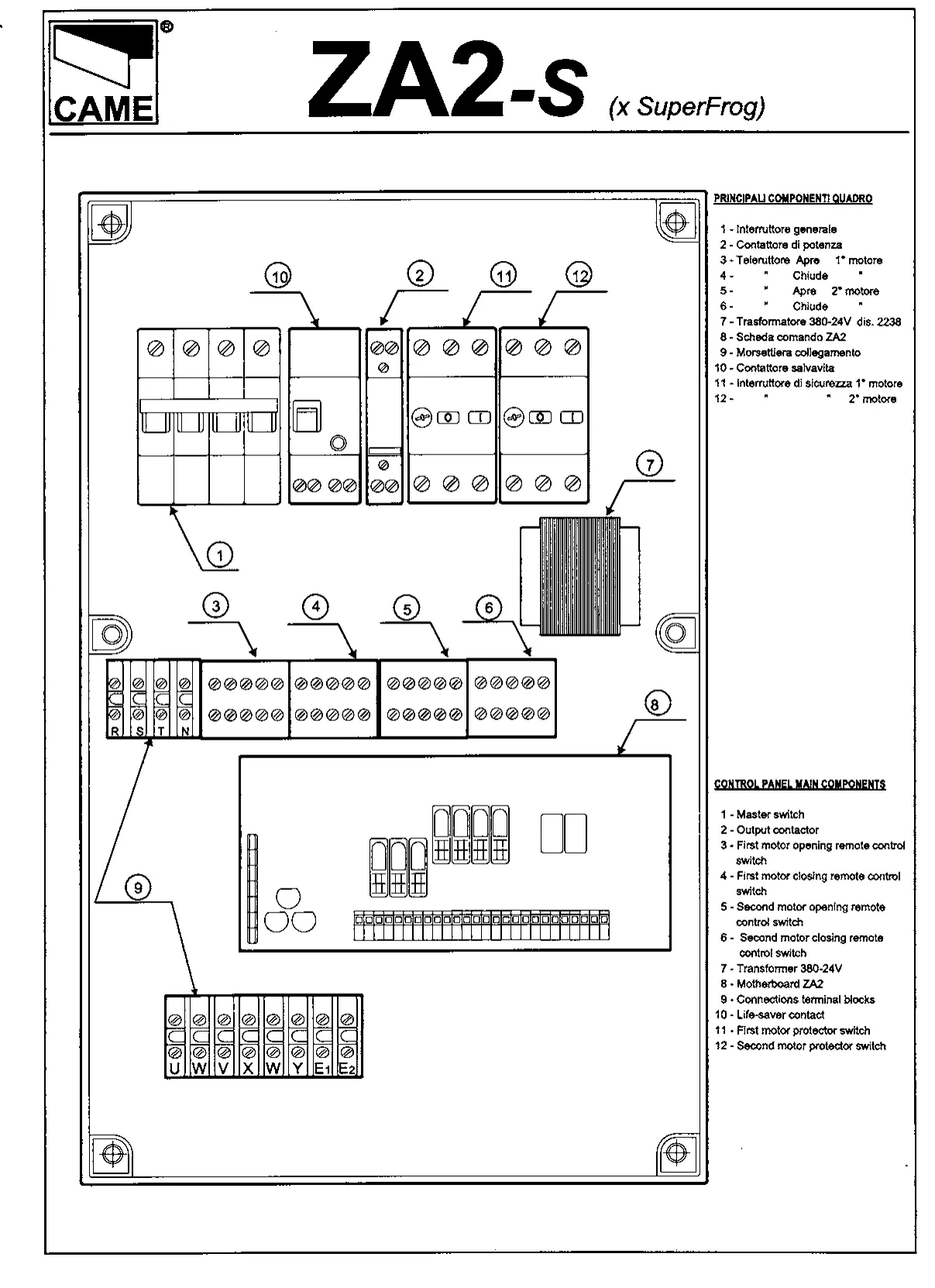

MODE D'EMPLOI ZA2-S CAME
(* mesures pour la fixation de
l'armoire de commande)
Abmessungen
Bloc - Dispositif de sécurité
1) Fixer la base du BLOK à l'intérieur du boîtier, sur les deux trous d'enclenchement. 2) Percer le trou prévu dans le couvercle et fixer l'élément 1. 3) Effectuer le branchement électrique.
\section*{Caractéristiques générales}
L'appareillage a été entièrement conçu et réalisé par CAME, conformément aux normes de sécurité en vigueur (NFP 25-362), avec un degré de protection IP 54. Il est garanti 12 mois sauf en cas d'altérations. Boîte étanche en ABS étudiée pour simplifier au maximum l'opération d'installation et de branchement électrique. Elle est composée de deux éléments à encastrement avec fixage à vis. Elle est dotée de prises pour la circulation de l'air et elle est prévue pour l'application d'un dispositif de blocage de porte (BLOK).
Limites d'utilisation : la puissance totale des accessoires à 24 V ne doit pas dépasser 20 W. La puissance totale des accessoires avec l'alimentation nominale ne doit pas dépasser 200 W. La puissance totale des moteurs, avec réglage de couple, ne doit pas dépasser 600 W.
Alimentation : 230 V monophasé
Fréquence : 50 Hz - 60 Hz
Les performances individuelles sont valables uniquement si le montage a été effectué correctement, selon nos indications techniques.
Poids: kg. 2,5
Emballage : carton
Description technique Logique de commande et sécurité
Le circuit doit être alimenté avec la tension indiquée (230V A.C.) sur les bornes L1-L2 (page 6). Il est protégé en entrée par des fusibles de 5A. Les commandes sont à basse tension (24V) et sont protégées par un fusible de 2A. Il est possible d'utiliser cette basse tension pour l'alimentation des différents dispositifs (radiocommandes, cellules photo-électriques, etc.). L'appareillage est doté des éléments suivants :
- l imiteur de couple moteur, voir page 12
- ure électronique, réglable de 2 à 60 secondes par l'intermédiaire du trimmer T. L.
- Possibilité de sélectionner le sens de la marche avec n'importe quelle commande (la radiocommande permet l'ouverture et la fermeture avec inversion, ou l'ouverture seulement).
- Retard d'inversion.
- Possibilité de commande à « bouton-poussoir » (contact maintenu) (sur la carte, couper au point portant le symbole X_0). N. B. : Pour le fonctionnement à « bouton-poussoir » (contact maintenu), la fonction de fermeture automatique ne doit pas être programmée. Sortie 12 V pour l'alimentation de la serrure électrique.
- Retard d'ouverture 1ère porte.
- Retard de fermeture de la 2ᵉ porte, réglable de 3 à 10 secondes par l'intermédiaire du trimmer T.R.2M.
Dip-switch pour la sélection des fonctions suivantes
1) Pré-clignotement dans la phase d'ouverture et de fermeture. 2) Fermeture automatique
Le temporisateur de fermeture automatique s'auto-alimente à la fin du temps de course d'ouverture. Il est réglable de 3" à 60" par l'intermédiaire du trimmer T. C. A. Le temps prétabli dépend néanmoins de l'intervention des éventuels accessoires de sécurité.
3) Détection de présence lorsque le portail est en fin de course. Ce dispositif annule toute commande si les photocellules détectent un obstacle (photocellules connectées pour n'importe quelle fonction de sécurité). 4) Contact radio avec fonction « uniquement ouverture ». 5) Contact radio avec fonctions « ouverture-fermeture-inversion ».
Stop partiel (contact 2-C3)
Cette fonction permet :
a) l'arrêt de la grille (si elle est en mouvement) avec préparation consécutive pour la fermeture automatique ; b) il n'y a aucune réaction si le dispositif de sécurité intervient à la fin du temps de course.
On obtient cette fonction (arrêt de la grille avec exclusion consécutive de l'éventuel cycle de fermeture automatique) grâce à l'ouverture du contact N.F. (ex: bouton-poussoir, cellule photo-électrique, etc.) sur les bornes 1-2 de l'armoire de commande. Pour reprendre le mouvement, agir sur les poussoirs ou sur l'émetteur radio.
Attention : couper la tension avant d'intervenir à l'intérieur de l'appareillage.
Toutes les données ont été contrôlées très soigneusement.
Nous n'assumons de toute façon aucune responsabilité pour les erreurs ou omissions éventuelles.
Lampe-témoin 24V, portail ouvert
Signallampe 24V, offenes Tor
Bouton-poussoir arrêt (N. C.)
Bouton-poussoir arrêt (N. C.)
Bouton d'arrêt (N. C.)
Sortie 230 V (A. C.) en mouvement
(ex. branchement clignotant)
Mateur monophasé 230V (A. C.) retardé en fermeture
Moteur monophasé 230V (A. C.) retardé en ouverture
Connexion de 2 moteurs accouplés avec commande unique ou séparée
1) Coordonner les sens de la marche des deux moteurs (droite-gauche). 2) Effectuer les connexions sur la plaque à bornes du moteur A de la façon indiquée dans le schéma de la page 10-11. 3) Brancher le moteur B de la façon indiquée dans le schéma ci-dessus représenté ; (2-C₂) contact de refermeture en phase d'ouverture ; (2-C₁) contact de réouverture en phase de fermeture ; (2-C₃) contact de stop partiel.
1 ON - Fonction « pré-clignotement » sélectionnée. 1 OFF - Fonction « pré-clignotement » non sélectionnée. 2 ON - Fonction « fermeture automatique » sélectionnée. 2 OFF - Fonction « fermeture automatique » non sélectionnée. N. B. En cas de fonctionnement à « bouton-poussoir » (contact maintenu), s'assurer que la fonction « fermeture automatique » ne soit pas sélectionnée (position 2 OFF). 3 ON - Fonction « détection de présence » (avec portail en fin de course) sélectionnée. 3 OFF - Fonction « détection de présence » (avec portail en fin de course) non sélectionnée. 4 ON / 5 OFF - Fonction « contact radio pour ouverture seulement » sélectionnée. 5 ON / 4 OFF - Fonction « contact radio pour ouverture-fermeture-inversion » sélectionnée.
Nous sommes en train de remplacer graduellement les transformateurs traditionnels avec bouton pour le réglage du couple par de nouveaux transformateurs avec réglage du couple incorporé (fig. C).
Si le produit que vous avez acheté est déjà équipé du nouveau transformateur, suivez les indications reportées ci-après.
Pour varier le couple du moteur, déplacez le connecteur sur l'une des 4 positions.
Toutes les données mentionnées dans cette notice sont indicatives. CAME se réserve le droit d'apporter des modifications éventuelles en fonction de l'évolution technologique des produits.
