TA309N - Automatismes de portail CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automatisme de portail
Marque	CAME
Modèle	TA309N
Fréquences antenne	26,995 MHz / 30,900 MHz / 40,685 MHz / 433,92 MHz
Composants fournis	Tige d'antenne, boîtier supérieur, circuit, boîtier inférieur, vis de fixation, étrier de fixation
Câble antenne	Coaxial RG58
Type d'installation	Fixation murale ou sur étrier
Outils nécessaires	Tournevis
Fonctions principales	Commande à distance de l'automatisme de portail, réception radio
Alimentation	Non spécifiée
Dimensions du boîtier	Non spécifiées
Poids	Non spécifié
Matériau du boîtier	Plastique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter les normes en vigueur pour les automatismes de portail
Pièces détachées	Antenne, circuit, boîtier, vis
Réparabilité	Remplacer les pièces défectueuses par des pièces d'origine CAME
Garantie	Consulter les conditions de garantie du fabricant

FOIRE AUX QUESTIONS - TA309N CAME

Comment installer l'antenne TA309N ?

Fixez la partie inférieure du boîtier à la bride de fixation avec les vis. Branchez le câble coaxial RG58 sur la borne du circuit. Introduisez le circuit dans le boîtier inférieur, emboîtez les deux parties puis vissez la tige d'antenne.

Quelles sont les fréquences de l'antenne ?

L'antenne fonctionne aux fréquences 26,995 MHz, 30,900 MHz, 40,685 MHz et 433,92 MHz. La fréquence exacte est indiquée sur l'emballage.

Que faire si mon portail ne répond pas à la télécommande ?

Vérifiez d'abord la pile de la télécommande. Assurez-vous que l'antenne est correctement branchée et que le câble coaxial n'est pas endommagé. Si le problème persiste, contactez le service après-vente CAME.

Comment nettoyer le boîtier de l'automatisme ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le plastique.

Puis-je remplacer moi-même l'antenne ?

Oui, l'antenne est un composant remplaçable. Suivez les instructions de montage de la notice. Utilisez une pièce d'origine CAME pour garantir la compatibilité.

Quelle est la portée de l'antenne ?

La portée dépend de l'environnement et de la fréquence. En champ libre, elle peut atteindre plusieurs dizaines de mètres. Les obstacles (murs, métaux) réduisent la portée.

Comment savoir si le circuit est défectueux ?

Si l'automatisme ne reçoit aucun signal malgré une antenne et une télécommande fonctionnelles, le circuit peut être en cause. Vérifiez les connexions et testez avec un autre récepteur si possible.

Puis utiliser une antenne d'une autre marque ?

Il est recommandé d'utiliser une antenne CAME d'origine pour assurer une fréquence adaptée et une bonne réception. L'adaptation d'antennes tierces peut entraîner des dysfonctionnements.

Où trouver les pièces de rechange ?

Les pièces de rechange (antenne, circuit, boîtier) sont disponibles auprès des revendeurs agréés CAME ou sur le site officiel. Utilisez le numéro de modèle TA309N pour identifier les pièces.

Comment régler les fins de course sur l'automatisme ?

La notice TA309N ne détaille pas le réglage des fins de course. Reportez-vous à la notice de l'automatisme de portail complet. En général, les vis de réglage se trouvent sur le moteur.

MODE D'EMPLOI TA309N CAME

L'antenne est disponible à 26.995, 30.900, 40.685 et 433.92 MHz (la fréquence est indiquée sur l'emballage)

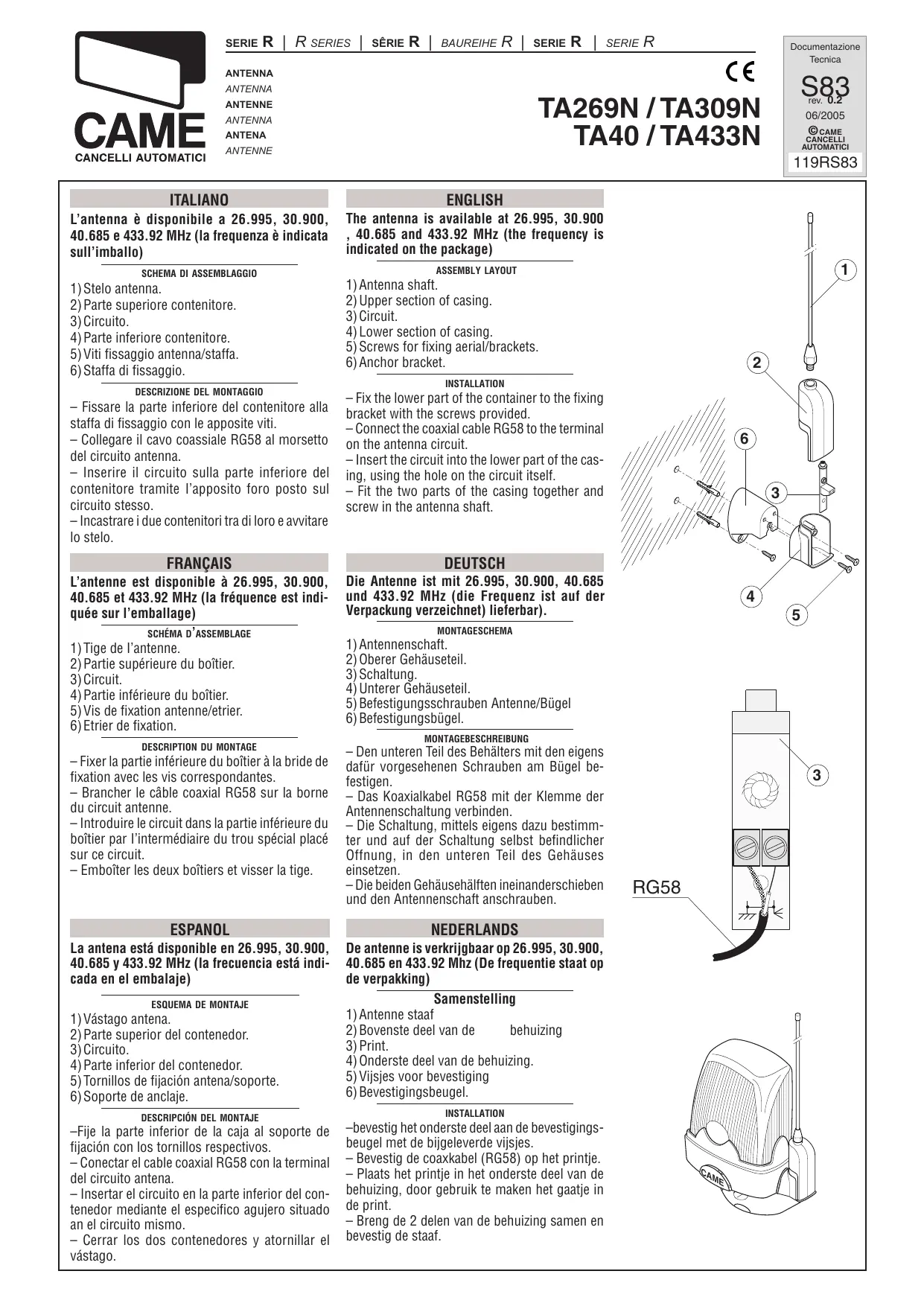

SCHEMA D'assemblage

1) Tige de l'antenne. 2) Partie supérieure du boîtier. 3) Circuit. 4) Partie inférieure du boîtier. 5) Vis de fixation antenne/étrier. 6) Étrier de fixation.

Description du montage

-Fixer la partie inférieure du boîtier à la bride de fixation avec les vis correspondantes. - Brancher le câble coaxial RG58 sur la borne du circuit antenne. - Introduire le circuit dans la partie inférieure du boîtier par l'intermédiaire du trou spécial placé sur ce circuit. - Emboîter les deux boîtiers et visser la tige.
