Type de produit	Carte d'alimentation de secours pour automatismes de portail
Marque	CAME
Modèle	BXN1
Dimensions (approx.)	100 x 80 x 30 mm
Poids (approx.)	150 g
Alimentation	24 V DC (via carte de base BXE24)
Tension de sortie	24 V DC
Type de batterie supportée	Plomb étanche 12 V (2 batteries en série)
Fonction principale	Alimentation de secours par batteries en cas de coupure de courant
Recharge automatique	Oui, lorsque la tension secteur est rétablie
LED de signalisation	Verte : tension de ligne présente / Rouge : alimentation par batteries
Compatibilité	Carte de base CAME BXE24
Montage	Fixation sous la carte de base avec vis fournies
Entretien	Nettoyer avec un chiffon sec. Vérifier l'état des batteries périodiquement.
Sécurité	Protection contre les inversions de polarité (intégrée)
Pièces détachées	Batteries 12 V, fusibles de protection, connecteurs
Réparabilité	Remplacement des batteries et fusibles par l'utilisateur

FOIRE AUX QUESTIONS - BXN1 CAME

Comment installer la carte BXN1 ?

Fixez la carte BXN1 sous la carte de base BXE24 à l'aide des vis fournies. Débranchez les fils de la borne A-B de la carte BXE24 (contact de sécurité de la porte de déblocage), puis branchez-les sur les bornes libres du câble fourni. Reliez la carte BXN1 à la BXE24 avec ce câble. Enfin, placez les batteries dans la bride et branchez-les aux bornes + et - de la BXE24.

Quel type de batterie utiliser avec la BXN1 ?

Utilisez deux batteries plomb étanches de 12 V montées en série pour obtenir une tension de 24 V. Assurez-vous qu'elles sont compatibles avec le chargeur intégré.

Que signifient les LED verte et rouge ?

La LED verte indique que la tension de ligne (secteur) est présente. La LED rouge s'allume lorsque l'automatisme est alimenté par les batteries de secours.

La BXN1 fonctionne-t-elle sans batterie ?

Non, la carte BXN1 est conçue spécifiquement pour l'alimentation de secours. Sans batterie, elle ne fournit pas d'énergie. Branchez toujours les batteries comme indiqué.

Comment tester le bon fonctionnement de la BXN1 ?

Simulez une coupure de courant en débranchant l'alimentation secteur de la carte de base. La LED rouge doit s'allumer et l'automatisme doit continuer à fonctionner sur batteries. Rétablissez le courant pour vérifier la recharge automatique (LED verte).

Quelle est l'autonomie des batteries ?

L'autonomie dépend de la capacité des batteries et de la consommation de l'automatisme. En général, avec des batteries de 7 Ah, attendez-vous à environ 20 cycles d'ouverture/fermeture complets.

Peut-on utiliser la BXN1 avec d'autres cartes que la BXE24 ?

Non, la BXN1 est spécialement conçue pour être compatible avec la carte de base CAME BXE24. L'utilisation avec d'autres modèles n'est pas garantie.

Comment remplacer les batteries ?

Débranchez l'alimentation secteur. Retirez les batteries usagées des connecteurs. Branchez les nouvelles batteries en respectant la polarité (+ et -) et replacez-les dans la bride. Rebranchez le secteur.

Que faire si la LED rouge reste allumée en permanence ?

Cela indique une alimentation par batteries continue. Vérifiez la présence du secteur : si la LED verte est éteinte, le secteur est absent. Contrôlez le fusible d'entrée et les connexions.

Où trouver le schéma de câblage détaillé ?

Le schéma est fourni dans la notice d'utilisation au format PDF. Vous pouvez le télécharger gratuitement sur le site notice-facile.com.

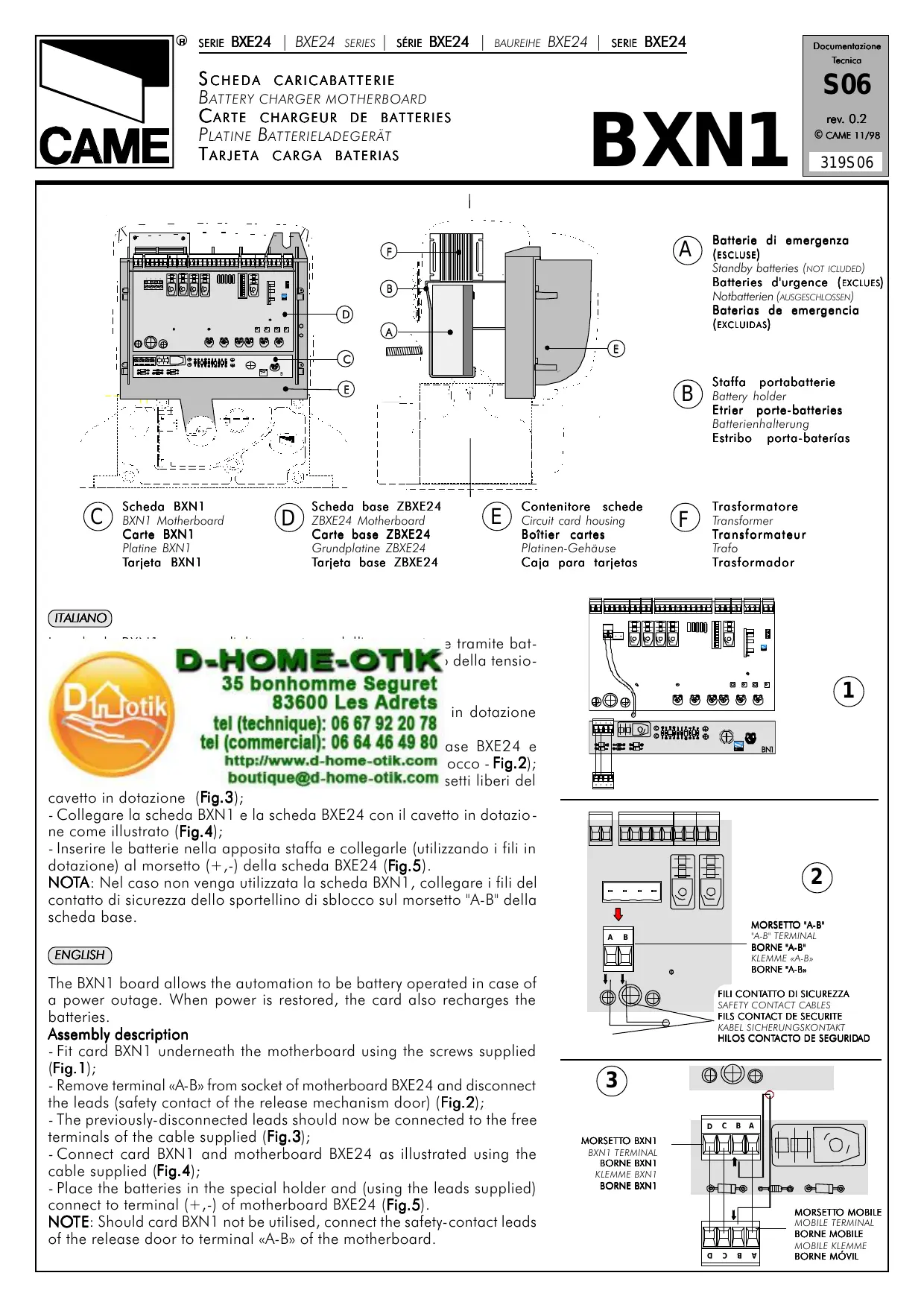

MODE D'EMPLOI BXN1 CAME

En cas de coupure de courant, la carte BXN1 permet d'alimenter l'automation à l'aide de batteries. Elle recharge ces dernières quand la tension de la ligne a été rétablie.

Indications pour le montage

-Fixer la carte BXN1 en dessous de la carte de base avec les vis fournies de série (Fig.1);

• Detacher la borne «A-B» de la connexion de la carte de base BXE24 et débrancher les fils (contact de sécurité de la parte de déblocage -Fig.2);
• Brancher les fils débranchés précédemment sur les bornes libres du câble fourni de série (Fig.3);
• Brancher la carte BXN1 et la carte BXE24 avec le câble fourni de série comme illustré sur la Fig.4;
• Placer les batteries dans la bride prévue à cet effet et les brancher (en utilisant les fils fournis de série) à la borne (+, -) de la carte BXE24 (Fig.5). NOTE: Si on n'utilise pas la carte BXN1, brancher les fils du contact de sécurité de la porte du moteur à la borne «A-B» de la carte de base.

LED VERT: Signalisation tension de ligne.

LED ROUGE: Signalisation alimentation par batteries d'urgence
