V122 - Automatismes de portail CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Levier de réglage pour ferme-porte
Marque	CAME
Modèle	V122
Catégorie	Automatismes de portail
Matériau	Acier zingué
Longueur	30 à 60 cm
Poids	Environ 0,3 kg
Alimentation	Aucune (pièce mécanique)
Fonction principale	Régler la force de fermeture de la porte en ajustant la distance entre la barre-ressort et le point de fermeture supérieur
Compatibilité	Groupe VER CAME et ferme-portes similaires
Installation	Montage sur le patin et l'étrier "C" du ferme-porte
Entretien	Nettoyage périodique avec un chiffon sec ; vérifier les fixations
Sécurité	S'assurer que le levier est correctement fixé pour éviter tout risque de chute ou de mauvais fonctionnement
Réparabilité	Pièce de rechange ; remplacement simple par l'utilisateur
Informations générales	Utilisé pour les portes automatiques de type battant ; adaptable selon la distance entre barre-ressort et point de fermeture

FOIRE AUX QUESTIONS - V122 CAME

Comment installer le levier V122 ?

Fixez d'abord le levier sur le patin, puis sur l'étrier C. Coupez les éventuels excédents. La distance entre la barre-ressort et le point de fermeture supérieur doit être comprise entre 30 et 60 cm.

Quelle est la fonction du levier V122 ?

Il permet d'ajuster la force de fermeture de la porte en modifiant le bras de levier entre la barre-ressort et le point de fermeture supérieur.

Avec quels modèles de ferme-porte est-il compatible ?

Le V122 est conçu pour fonctionner avec le groupe VER de CAME et d'autres ferme-portes utilisant un système d'étrier 'C'.

Comment régler la force de fermeture ?

En déplaçant le levier le long de la barre-ressort, vous augmentez ou diminuez la distance, ce qui change la pression de fermeture.

Le levier est-il adapté à une porte coulissante ?

Non, ce levier est uniquement destiné aux portes battantes automatiques.

Que faire si le levier ne s'adapte pas ?

Vérifiez la distance entre la barre-ressort et le point de fermeture. Si elle est inférieure à 30 cm ou supérieure à 60 cm, le V122 ne convient pas.

Quelle est la matière du levier ?

Il est fabriqué en acier zingué, ce qui lui confère résistance et protection contre la corrosion.

Comment entretenir le levier ?

Nettoyez-le avec un chiffon sec et vérifiez régulièrement les fixations. Aucune lubrification n'est nécessaire.

Puis-je utiliser ce levier pour une porte à ouverture automatique ?

Oui, il s'installe sur les portes équipées d'un ferme-porte automatique pour ajuster la fermeture.

Où puis-je acheter des pièces de rechange ?

Vous pouvez commander le V122 auprès de votre revendeur CAME agréé ou sur les sites spécialisés en automatismes de portail.

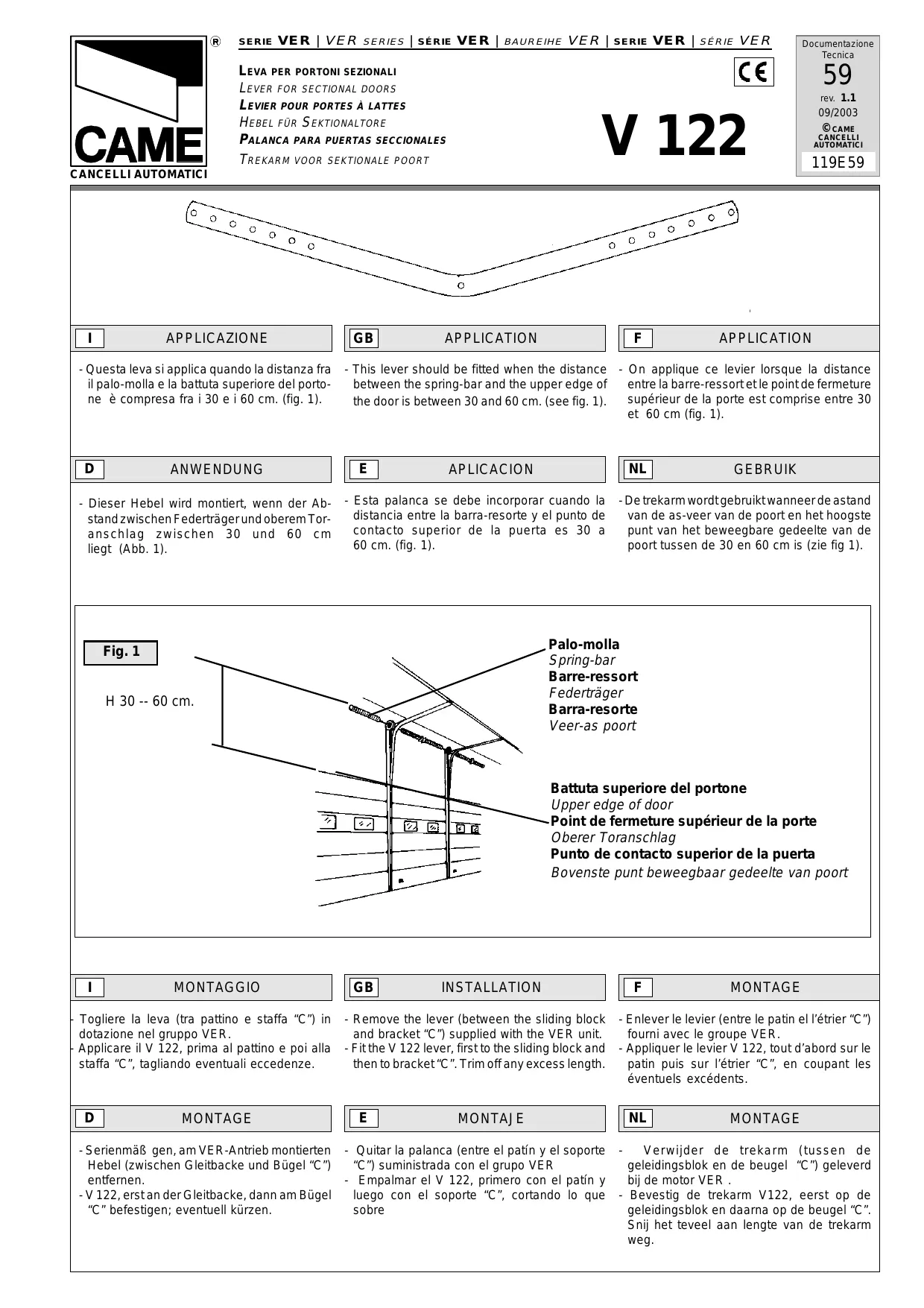

MODE D'EMPLOI V122 CAME

• On applique ce levier lorsque la distance entre la barre-ressort et le point de fermeture supérieur de la porte est comprise entre 30 et 60 cm (fig. 1).

Point de fermeture supérieur de la porte

• Enlever le levier (entre le patin et l'étrier "C") fourni avec le groupe VER.
• Appliquer le levier V 122, tout d'abord sur le patin puis sur l'étrier "C", en coupant les éventuels excédents.
