Type de produit	Lecteur optique pour automatisme de portail
Marque	CAME
Modèle	B4336
Utilisation	Lecture optique pour carte électrique ZBX7, pour vantaux jusqu'à 300 kg
Dimensions (environ)	50 x 30 x 20 mm (disque lecteur + groupe optique)
Poids (environ)	0.1 kg
Alimentation	Via carte ZBX7 (non fournie)
Fonctions principales	Lecture optique de code, activation du moteur du portail
Composants inclus	Disque lecteur, groupe lecteur optique, vis de fixation
Installation	Montage dans le motoréducteur, raccordement à la carte ZBX7
Entretien et nettoyage	Nettoyer la lentille optique avec un chiffon doux sec
Sécurité	Doit être installé hors de portée des enfants, respecter les consignes de la notice
Réparabilité	Remplacer le groupe lecteur optique ou le disque si défectueux
Normes	Conforme aux directives européennes applicables

FOIRE AUX QUESTIONS - B4336 CAME

Quel est le rôle du lecteur optique B4336 ?

Le lecteur optique B4336 permet de lire un code sur un disque tournant pour commander l'ouverture et la fermeture du portail.

Avec quelle carte électronique ce lecteur est-il compatible ?

Il est conçu pour la carte ZBX7 de CAME, utilisée dans les automatismes pour vantaux jusqu'à 300 kg.

Comment installer le lecteur optique B4336 ?

Retirez le couvercle du motoréducteur, placez le disque lecteur dans son logement et fixez-le. Montez ensuite le groupe lecteur optique avec les vis fournies et branchez-le sur la carte ZBX7.

Que faire si le portail ne répond plus à la commande ?

Vérifiez que le lecteur optique est correctement connecté à la carte ZBX7 et que le disque n'est pas obstrué. Nettoyez la lentille optique.

Comment nettoyer le lecteur optique ?

Utilisez un chiffon doux et sec pour nettoyer la lentille du groupe lecteur optique. Évitez les produits chimiques.

Le disque lecteur est-il fourni avec le B4336 ?

Oui, le disque lecteur fait partie du kit et doit être monté sur le moteur.

Puis-je utiliser le B4336 avec d'autres marques de cartes ?

Il est spécifiquement conçu pour la carte ZBX7 de CAME. Son utilisation avec d'autres cartes n'est pas garantie.

Quelles vis sont utilisées pour la fixation ?

Le disque se fixe avec une vis 3,9 x 19 mm et le groupe optique avec deux vis 2,9 x 9,5 mm.

Le lecteur optique nécessite-t-il un réglage particulier ?

Après installation, activez le lecteur en mettant le commutateur bascule 3 sur OFF sur la carte ZBX7.

Où trouver les pièces de rechange pour le B4336 ?

Chez un revendeur agréé CAME ou sur des sites spécialisés en automatismes de portail. Référez-vous au manuel pour les numéros de pièces.

MODE D'EMPLOI B4336 CAME

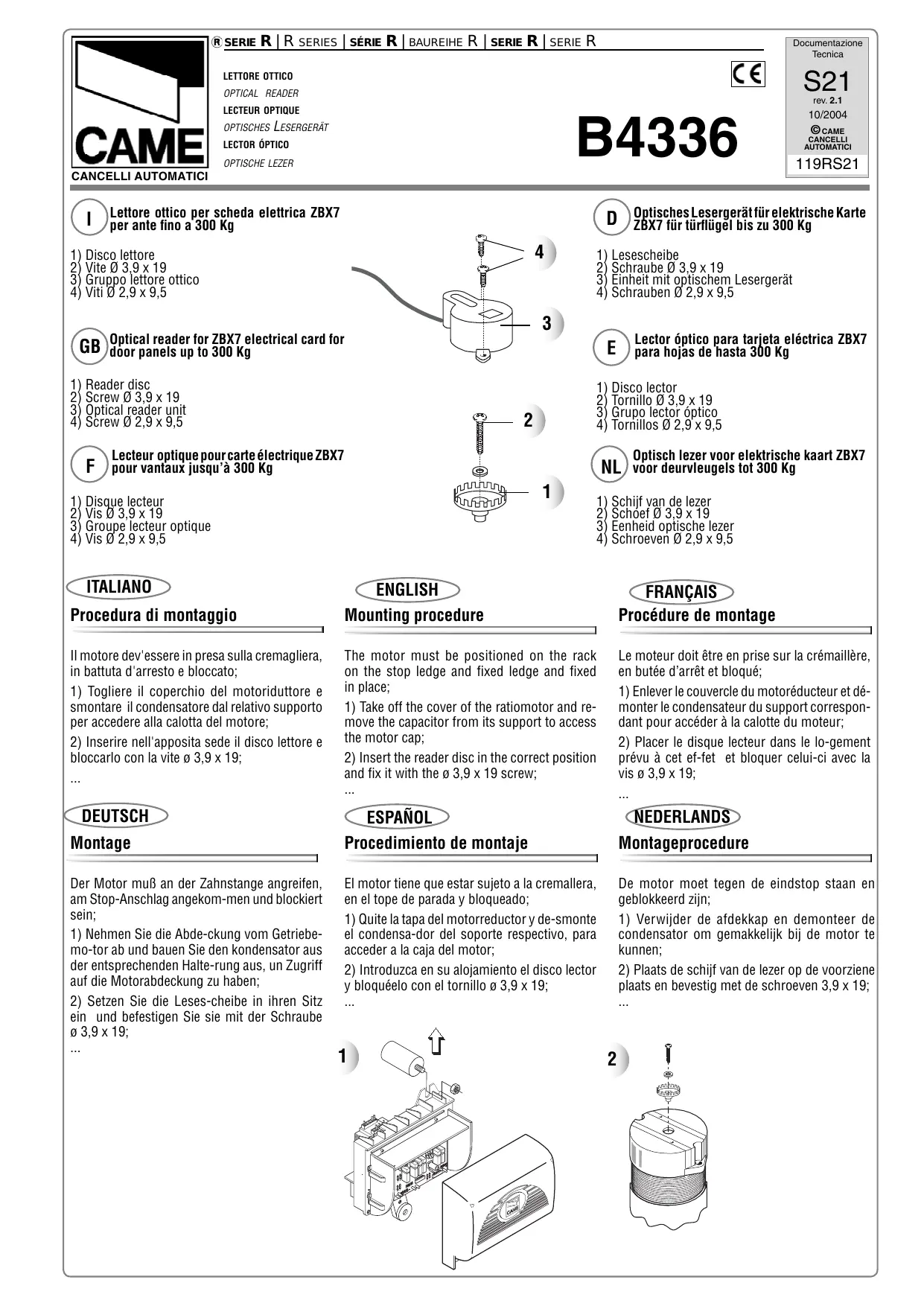

F lecteur optique pour carte électrique ZBX7 pour vantaux jusqu'à 300 kg

1) Disque lecteur 2) Vis 0 3,9 x 19 3) Groupe lecteur optique 4)Vis 02,9x9,5

Le moteur doit être en prise sur la crémaillère, en butée d'arrêt et bloqué;

1) Enlever le couvercle du motoréducteur et démonter le condensateur du support correspondant pour accéder à la calotte du moteur; 2) Placer le disque lecteur dans le logement prévu à cet effet et bloquer celui-ci avec la vis 3,9× 19

···

Montage procedure

3) Placer avec précaution le groupe lecteur optique et le fixer avec les deux vis 2,9 × 9,5; 4) Placer la plaque à bornes du groupe lecteur optique dans le logement correspondant (-, E, D) de la carte ZBX7; 5) Activer le lecteur optique en mettant le commutateur à bascule 3 sur OFF;

Remarque: remonter le condensateur et refermer le motoréducteur.

Toutes les données ont été contrôlées très soigneusement. Nous n'assumons de toute façon aucune responsabilité pour les erreurs ou omissions eventuelles.
