S4339 - Système de contrôle d'accès CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de contrôle d'accès
Marque	CAME
Modèle	S4339
Matériau du boîtier	ABS (plastique technique)
Indice de protection	IP54 (résistant à l'eau et à la poussière)
Dimensions (L x H x P)	120 mm x 80 mm x 40 mm
Poids	Environ 200 g
Alimentation	12 V DC
Consommation	Moins de 100 mA
Type de fixation	Murale (vis non fournies)
Technologie de lecture	Clavier à touches et/ou lecteur de cartes
Nombre d'utilisateurs	Jusqu'à 500 codes
Température de fonctionnement	-20 °C à +50 °C
Humidité de fonctionnement	Jusqu'à 95 % sans condensation
Sortie de commande	Contact sec (relais) pour gâche électrique
Courant max du relais	1 A / 24 V AC/DC
Programmation	Via clavier intégré ou logiciel (selon version)
Fonctions principales	Contrôle d'accès par code ou badge, gestion d'horaires, mémoire d'événements
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection antipiratage, blocage après tentatives incorrectes
Pièces détachées et réparabilité	Boîtier, platine électronique, connectique. Réparation par un professionnel.

FOIRE AUX QUESTIONS - S4339 CAME

Comment installer le S4339 ?

Fixez le boîtier au mur à l'aide des vis adaptées. Raccordez l'alimentation 12V DC et la gâche électrique aux borniers. Programmez le code maître via le clavier.

Que faire si le clavier ne répond pas ?

Vérifiez l'alimentation électrique et les connexions. Si le problème persiste, réinitialisez l'appareil en coupant l'alimentation 10 secondes.

Comment réinitialiser le code maître ?

Appuyez sur le bouton reset interne (sous le capot) pendant 5 secondes. Le code revient à la valeur par défaut : 1234.

Quelle est la portée du lecteur de cartes ?

Le lecteur RFID a une portée typique de 2 à 5 cm selon le type de badge.

Puis-je connecter une sonnette ?

Oui, le S4339 dispose d'une entrée pour sonnette. Raccordez-la aux bornes prévues (consultez le schéma de câblage).

Comment ajouter un nouvel utilisateur ?

Entrez en mode programmation avec le code maître, puis saisissez le code utilisateur souhaité (4 à 6 chiffres). Confirmez avec la touche #.

Le boîtier est-il étanche ?

Oui, il est certifié IP54, ce qui le protège contre les projections d'eau et la poussière. Convient pour une installation extérieure.

Comment supprimer un code utilisateur ?

En mode programmation, entrez le code maître, puis la commande de suppression (généralement 00 ou *). Suivez les instructions du manuel.

Que faire si le relais ne commute pas ?

Vérifiez la polarité de la gâche électrique et la puissance de l'alimentation. Le relais supporte 1A max.

Où trouver le manuel complet ?

Le manuel est téléchargeable gratuitement au format PDF sur notice-facile.com ou sur le site officiel CAME.

MODE D'EMPLOI S4339 CAME

Documentazione

Technica

S31

rev. 1.0

CAME 04/99

119RS31

S4339

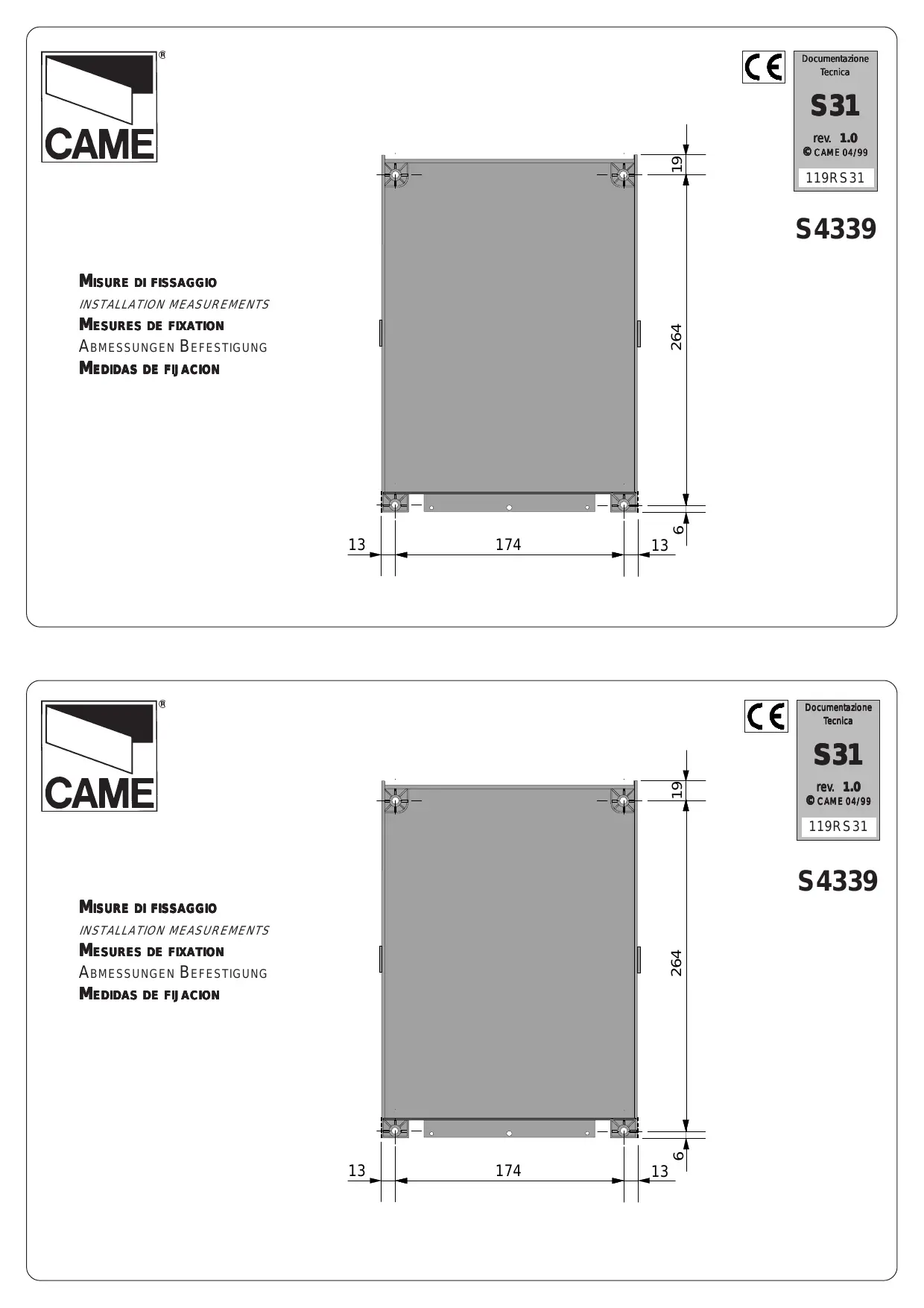

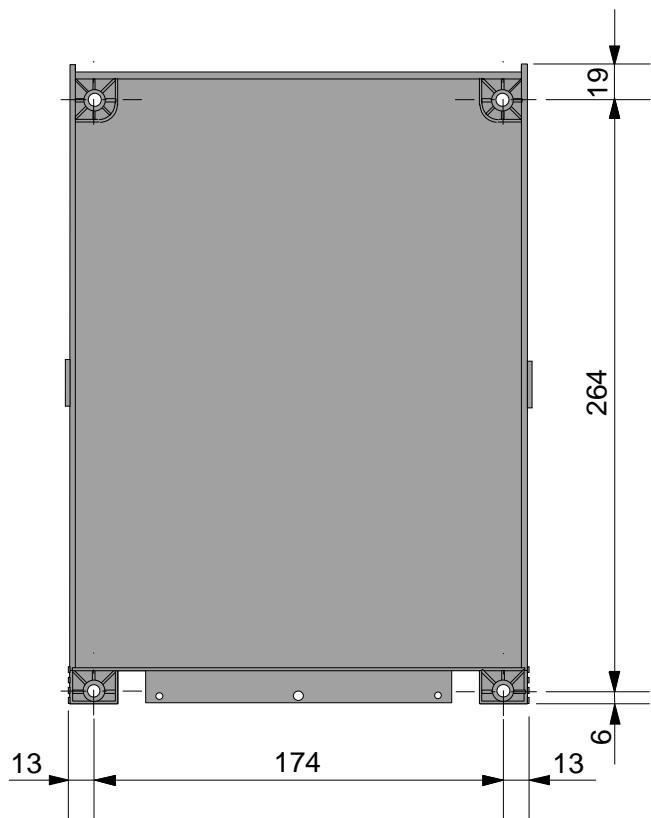

MISURE DI FISSAGGIO

INSTALLATION MEASUREMENTS

MESURES DE FIXATION

ABMESSAGEEN BEFESTIGUNG

MEDIDAS DE FIJACION

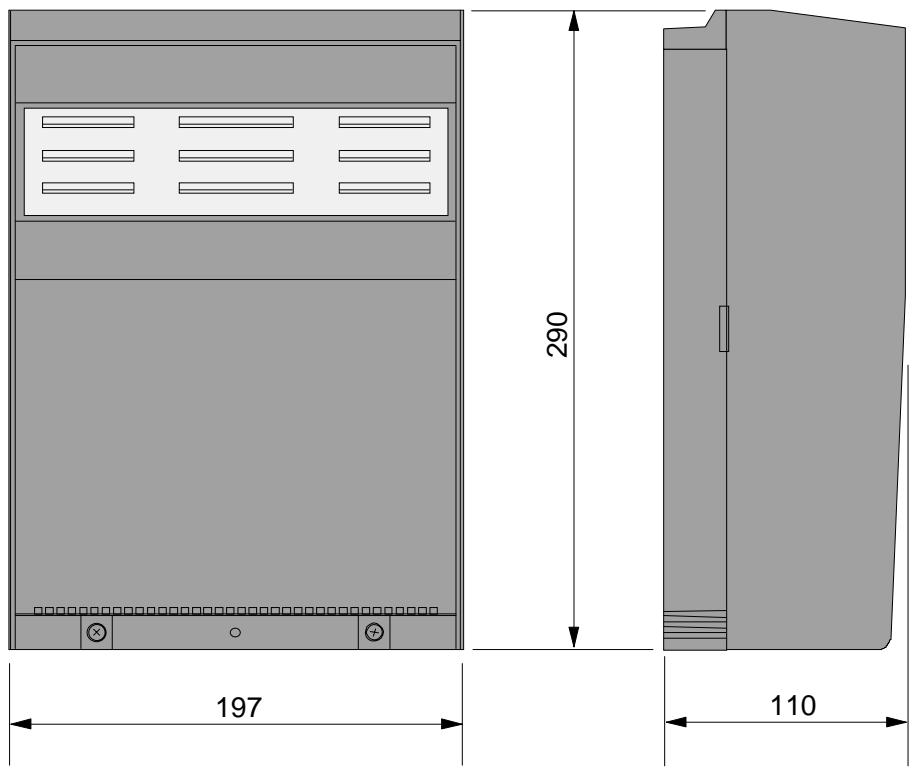

MISURE DI INGOMBRO

SIZE MEASUREMENTS

MESURES DE ENCOMBREMENT

ABMESSAGENG RAUMBEDARF

DIMENSION MAXIMAS

ART. 001S4339 CONTENITORE IN ABS (IP54)

ITEM. 001S4339 CASING IN ABS (IP54)

ART. 001S4339 BOITIER EN ABS (IP54)

ART. 001S4339 ABS-GEHÄUSE (IP54)

ART. 001S4339 CAJA DE ABS (IP54)

MISURE DI INGOMBRO

SIZE MEASUREMENTS

MESURES DE ENCOMBREMENT

ABMESSAGENG RAUMBEDARF

DIMENSION MAXIMAS

ART. 001S4339 CONTENITORE IN ABS (IP54)

ITEM. 001S4339 CASING IN ABS (IP54)

ART. 001S4339 BoTIER EN ABS (IP54)

ART. 001S4339 ABS-GEHÄUSE (IP54)

ART. 001S4339 CAJA DE ABS (IP54)
