Type de produit	Système de contrôle d'accès
Marque	CAME
Modèle	T438
Dimensions du récepteur	115 x 45 x 165 mm
Dimensions de l'émetteur	45 x 92 x 15 mm
Poids de l'émetteur	51 g
Alimentation de l'émetteur	Batterie 12V DC
Portée	50 à 200 mètres
Boîtier du récepteur	ABS, IP54
Boîtier de l'émetteur	ABS
Sorties	OUT1 : relais 10A 250V ; OUT2-4 : via extension TSFO4
Sélection du code	Dip-switch à 20 voies
Sélection des canaux	Dip-switch à 4 voies
Combinaisons possibles	16.777.216
Fonctions relais	Monostable, bistable, temporisation fixe, temporisation réglable (30-330)
Signalisation	Sonore à l'actionnement
Codage	Manuel
Fixation	Pour antenne (récepteur) ; étrier inclus
Compatibilité émetteurs	4 ou 8 canaux
Entretien	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Débrancher l'alimentation avant intervention
Pièces détachées	Disponibles auprès du fabricant
Réparabilité	Faire appel à un technicien qualifié

FOIRE AUX QUESTIONS - T438 CAME

Comment coder l'émetteur T438 ?

Suivez la procédure de codage manuel : réglez les dip-switches de code et canal, puis appuyez sur la touche souhaitée pendant 2 secondes. Consultez le tableau de correspondance pour les combinaisons automatiques.

Quelle est la portée du système ?

La portée est de 50 à 200 mètres en champ libre. Les obstacles peuvent réduire cette distance.

Quelles sont les fonctions relais disponibles ?

Les fonctions disponibles sont : monostable, bistable, monostable à temporisation fixe et monostable à temporisation réglable (de 30 à 330 secondes).

Comment configurer les canaux ?

Utilisez le dip-switch à 4 voies pour sélectionner le canal souhaité. Reportez-vous au tableau de la notice pour la correspondance des canaux.

Quel type de batterie utilise l'émetteur ?

L'émetteur utilise une batterie 12V DC (type pile alcaline ou lithium).

Que faire si la portée est insuffisante ?

Vérifiez l'emplacement de l'antenne du récepteur, remplacez la batterie de l'émetteur ou rapprochez l'émetteur du récepteur.

Comment étendre le nombre de sorties ?

Utilisez la carte d'extension TSFO4 pour activer les sorties OUT2, OUT3 et OUT4.

Quelle est la signification du signal sonore ?

Le signal sonore indique que l'actionnement (commande) a été reçu avec succès par le récepteur.

Comment réinitialiser le code ?

Remettez tous les dip-switches de code en position OFF, puis reprogrammez le code souhaité en suivant la procédure de codage.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI T438 CAME

Fixation pour antenne

SORTIES OUT1: Intégrée sur la carte base avec relais

(n. o.) de 10a 250v

SORTIES OUT2, 3 ET 4 : À activer avec TSFO4

SELECTION CODE: Dip-switch a 20 voles

SELECTION CANAUX: Dip-switch a 4 voies

POSSIBLES COMBINAISONS: 16.777.216

SELECTION FONCTION RELAIS: dip-switch a 2 voies

FONCTIONS DISPONIBLES RELAIS

LAISS: - monostable

• Bistable
• Monostable temporisation fixe
• Monostable temporisation régulateur

de 30 a 330

BOITIER: Exterieur en ABS avec degré de

protection IP54 et fixation pour

DIMENSIONS AxBxC: 115x45x165 mm

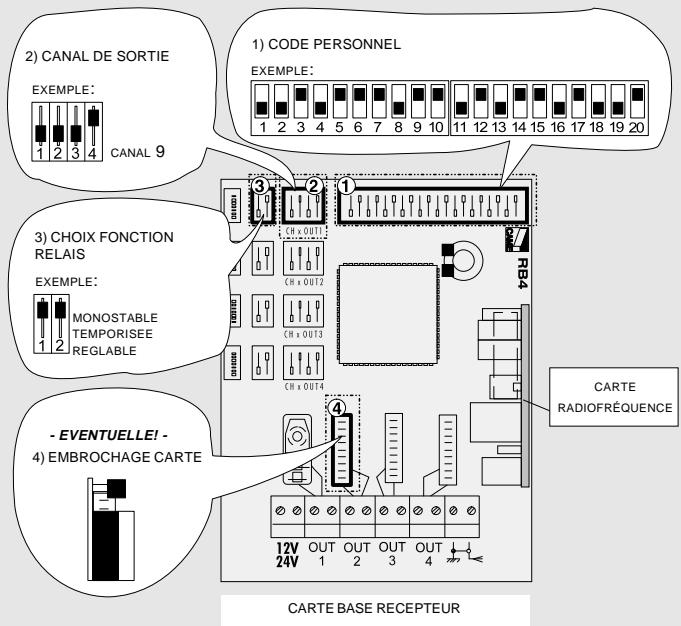

1) composer le code sur le dip-switch à 20 voies 2) composer les canaux (voir tableau) sur les dip-switches à 4 voies 3) composer les fonctions relais (voir tableau) sur les dip-switches à 2 voies 4) si nécessaire (pour sortie OUT2, 3 ou 4), connecter les cartes d'extension sur les connexions correspondantes

Bistable (interrupteur)

recepteurs + emetteur 8 canaux

récepteurs + émetteur 4 canaux

SIGNALATION: Signal sonore d'actionnament

CODAGE: Manuel

• Voie câble (avec câble en nécessité) ou moyen de connexion au radiorecepteur

POSSIBLES COMBINAISONS:

Jusqu'à 16.777.216; chaque touche peut être codifiée avec code et canal de travail personnalisés et indépendants

BOITIER: En ABS

DIMENSIONS AxBxC: 45x92x15mm

POIDS: 51 grammes

ALIMENTACION: Baterfa 12V D. C.

ALCANCE: De 50 à 200 mètres

1) Contrôler le débranchement du pont sur le strip de l'émetteur 2) Mettre le 4ème dip-switch "fonctions relais" en position OFF/OFF (voir dessin) 3) Brancher l'émetteur, avec le câble en nécessaire, au récepteur sur le connecteur de la sortie désirée (dans le dessin: OUT1) et précédemment réglés 4) Attendre au moins une seconde, puis pousser pour deux secondes la touche qu'on peut brancher à la sortie 5) Remettre le dip-switch des fonctions sur la programmation désirée (si nécessaire)

-POUR CHAQUE TOUCHE, REPETER LES OPERATIONS 3) ET 4)

Arrangement obligatoire pendant le codage des émetteurs

Suivre exactement les mêmes procédures du T154, soit pour la codification manuelle, soit VIA-cable, en faisant attention que le sélecteur dans le côté gauche soit positionné comme illustré dans la figure A

Les touches sont codifiées automatiquement (voir le tab. C) ; pour les activer, déplacer le sélecteur sur la position indiquée dans la figure B

si la touche P1 a été associée à la combinaison entre le code X et le canal 2, la touche P5 sera automatiquement associée à la combinaison entre le même code X et le canal 16

TABLELA dot TABLE dot TABLEAU dot TABELLE dot TAB

PRIMA SERIALFIRST SERIESPREMIÈRE JEUERSTE SERIEPRIMERA SERIAL			SECONDA SERIALSECONDE SERIESSECONDE JEUZWEITE SERIESEGUNDA SERIAL
tastokeytouche taste teda	codice codecodeCodecódigo	canale channel canalKanal canal	tastokeytouche taste teda	codice codecodeCodecódigo	canale channel canalKanal canal
P1	X	2	P5	X	16
P2	X	7	P6	X	15
P3	Y	1	P7	Y	14
P4	Z	12	P8	Z	13
